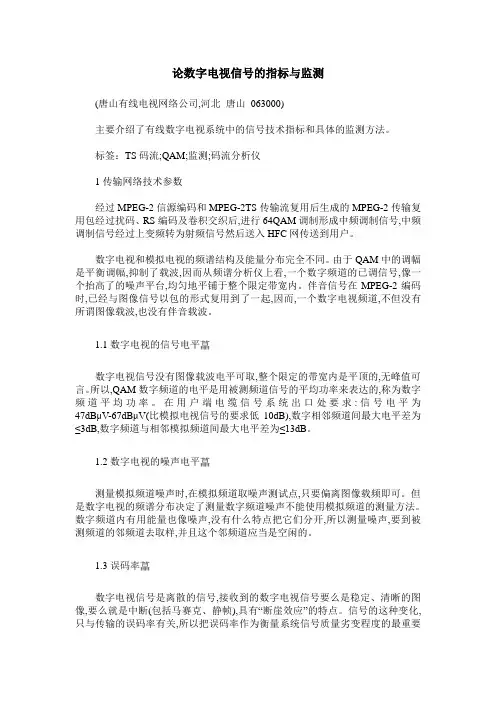

有线数字电视系统中的信号技术指标和具体的监测方法

论数字电视信号的指标与监测(唐山有线电视网络公司,河北唐山063000)主要介绍了有线数字电视系统中的信号技术指标和具体的监测方法。

标签：TS码流;QAM;监测;码流分析仪1传输网络技术参数经过MPEG-2信源编码和MPEG-2TS传输流复用后生成的MPEG-2传输复用包经过扰码、RS编码及卷积交织后,进行64QAM调制形成中频调制信号,中频调制信号经过上变频转为射频信号然后送入HFC网传送到用户。

数字电视和模拟电视的频谱结构及能量分布完全不同。

由于QAM中的调幅是平衡调幅,抑制了载波,因而从频谱分析仪上看,一个数字频道的已调信号,像一个抬高了的噪声平台,均匀地平铺于整个限定带宽内。

伴音信号在MPEG-2编码时,已经与图像信号以包的形式复用到了一起,因而,一个数字电视频道,不但没有所谓图像载波,也没有伴音载波。

1.1数字电视的信号电平数字电视信号没有图像载波电平可取,整个限定的带宽内是平顶的,无峰值可言。

所以,QAM数字频道的电平是用被测频道信号的平均功率来表达的,称为数字频道平均功率。

在用户端电缆信号系统出口处要求:信号电平为47dBμV-67dBμV(比模拟电视信号的要求低10dB),数字相邻频道间最大电平差为≤3dB,数字频道与相邻模拟频道间最大电平差为≤13dB。

1.2数字电视的噪声电平测量模拟频道噪声时,在模拟频道取噪声测试点,只要偏离图像载频即可。

但是数字电视的频谱分布决定了测量数字频道噪声不能使用模拟频道的测量方法。

数字频道内有用能量也像噪声,没有什么特点把它们分开,所以测量噪声,要到被测频道的邻频道去取样,并且这个邻频道应当是空闲的。

1.3误码率数字电视信号是离散的信号,接收到的数字电视信号要么是稳定、清晰的图像,要么就是中断(包括马赛克、静帧),具有“断崖效应”的特点。

信号的这种变化,只与传输的误码率有关,所以把误码率作为衡量系统信号质量劣变程度的最重要的指标。

1.4信噪比信噪比(S/N)指传输信号的平均功率与噪声的平均功率之比。

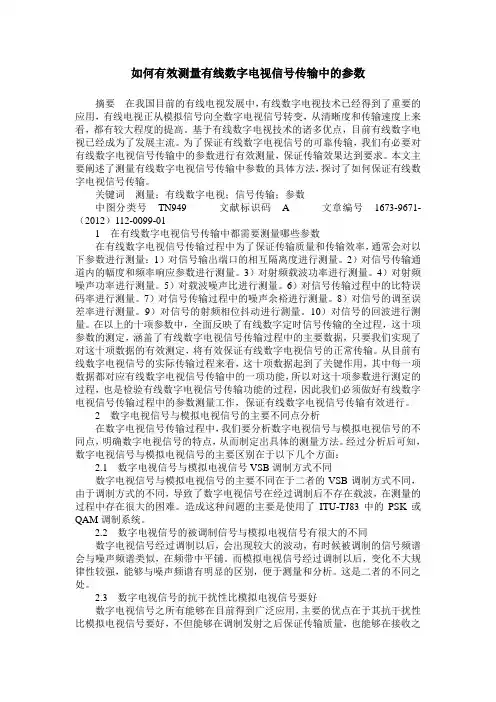

如何有效测量有线数字电视信号传输中的参数摘要在我国目前的有线电视发展中，有线数字电视技术已经得到了重要的应用，有线电视正从模拟信号向全数字电视信号转变，从清晰度和传输速度上来看，都有较大程度的提高。

基于有线数字电视技术的诸多优点，目前有线数字电视已经成为了发展主流。

为了保证有线数字电视信号的可靠传输，我们有必要对有线数字电视信号传输中的参数进行有效测量，保证传输效果达到要求。

本文主要阐述了测量有线数字电视信号传输中参数的具体方法，探讨了如何保证有线数字电视信号传输。

关键词测量；有线数字电视；信号传输；参数中图分类号TN949 文献标识码 A 文章编号1673-9671-（2012）112-0099-011 在有线数字电视信号传输中都需要测量哪些参数在有线数字电视信号传输过程中为了保证传输质量和传输效率，通常会对以下参数进行测量：1）对信号输出端口的相互隔离度进行测量。

2）对信号传输通道内的幅度和频率响应参数进行测量。

3）对射频载波功率进行测量。

4）对射频噪声功率进行测量。

5）对载波噪声比进行测量。

6）对信号传输过程中的比特误码率进行测量。

7）对信号传输过程中的噪声余裕进行测量。

8）对信号的调至误差率进行测量。

9）对信号的射频相位抖动进行测量。

10）对信号的回波进行测量。

在以上的十项参数中，全面反映了有线数字定时信号传输的全过程，这十项参数的测定，涵盖了有线数字电视信号传输过程中的主要数据，只要我们实现了对这十项数据的有效测定，将有效保证有线数字电视信号的正常传输。

从目前有线数字电视信号的实际传输过程来看，这十项数据起到了关键作用，其中每一项数据都对应有线数字电视信号传输中的一项功能，所以对这十项参数进行测定的过程，也是检验有线数字电视信号传输功能的过程，因此我们必须做好有线数字电视信号传输过程中的参数测量工作，保证有线数字电视信号传输有效进行。

2 数字电视信号与模拟电视信号的主要不同点分析在数字电视信号传输过程中，我们要分析数字电视信号与模拟电视信号的不同点，明确数字电视信号的特点，从而制定出具体的测量方法。

有线电视系统的技术指标————————————————————————————————作者：————————————————————————————————日期：2有线电视系统的技术指标根据《有线电视广播系统技术规范》GY/T106-1999的规范要求，下行网络传输的主要技术指标为：序号项目电视广播1 第统输出口电平（dB V）60~802 系统输出口频道间载波电平差任意频道间(dB) ≤10≤8(任意60MHz内) 相邻频道间(dB) ≤3伴音对图像(dB) -17±3(邻频传输系统)-7~-20(其他)3 频道内幅度/频率特性(dB) 任意频道幅度变化范围为±2(以载频加 1.5MHz为基准)，在任何0.5MHz频率范围内，幅度变化不大于0.54 载噪比(dB) ≥43(B=5.75MHz)5 载波互调比(dB) ≥57(对电视频道的单频干扰)≥54(电视频道内单频互调干扰)6 载波复合三次差拍比(dB) ≥547 交扰调制比(dB) ≥46+10lg(N-1)(式中N为电视频道数)8 载波交流声比(%) ≤39 载波复合二次差拍比(dB) ≥5410 色/亮度时延差(ns) ≤1009.5、主设备的选择及原则由于卫星电视、开路电视信号接收系统使用的设备必须是音像管理处的指定产品。

所以，对该系统设备的选择严格按有关的规定，通过选择一下产品，能使天山国际酒店的卫星接收信号各项指标都符合国家和当地有关标准。

有线电视的接入根据当地规定。

以下为主设备的概述及特点工程型数字卫星电视接收机 MW-DSR 2021MW-DSR 2021数字卫星接收机采用强大的DVB专用处理芯片STi5518DVC 。

内置中频处理方式的邻频调制器构成卫星接收调制一体机。

主要技术指标均符合DVB-S/MPEG-2标准和广电总局颁布的《数字卫星接收机（IRD）暂行技术要求》。

该机具有高灵敏度的信号接收功能，具有超清晰数字画面及高保真数码立体声输出，操作简单方便。

有线数字电视测量一、概述有线数字电视测量参数包罗四大类：信号电平与频谱参数，调制质量参数，码流阐发参数，图象质量参数。

信号电平及频谱参数主要有：信号电平、噪声电平、载噪比、噪声裕量、等价噪声劣化、带外杂散，均衡器响应，BER与E b/N0的关系等。

功率测量是调整电平并使在整个电缆分配系统中信道交调掉真最小的关键。

载噪比反响频带中信号与噪声的主要关系，噪声裕量反映了信道抵当干扰及噪声的能力，等价噪声劣化说明系统性能损伤情况，带外杂散反映不同频道彼此干扰的情况，均衡器响应则说明信道的线性掉真情况，BER与E b/N0的关系说明系统与抱负系统之间的区别情况。

频谱测试给出了RF信道质量的直不雅显示。

调制质量参数主要有：调制误差率、载波按捺、幅度不服衡、正交误差、相位发抖，RS解码前误码率等。

此中调制误差率反映了调制的总体质量；载波按捺、幅度不服衡等反映调制中可能引起误差的主要原因；RS解码前误码率则反映了整个信道的可靠性的性能。

对数字调制的直接测量是找到信号掉真源头的有用东西。

调制质量的估价是放在数字解调之后，自适应均衡器附近.码流阐发参数：码流阐发的目的包管系统中数字数据的正确性，它是系统提供效劳的根底。

参数可以参考ETR290中的有关参数，码流阐发仪可以便利地完成全部参数的统计、运算与测量，直接给出成果。

图象质量参数：图象质量是最终衡量系统质量的尺度，因为提供应最终用户的就是图象。

模拟图象参数可以参考已有的图象测量尺度，数字图象质量测量一般采用主不雅评价，也有仪器按照人的某些主不雅特性进行图象的评价。

二、工程维护中主要技术指标（一）信号电平信号和功率电平测量曾经是模拟电视系统的一个主题，对数字视频系统仍然是很重要的。

在HFC系统中，电平测量尤其重要，因为在一根电缆上同时有许多信道在传，相邻信道间干扰会使信号质量劣化。

和模拟电视比拟，测量数字视频信号的平均功率更难些，因为它的RF谱是宽带的，和噪声类似的性质类似。

浅谈有线数字电视信号的测量指标摘要：本文介绍了数字电视测量的主要指标包括MER、BER、C/N、星座图等，并对测量中所带来的问题进行了详解。

关键词：MER、BER、星座图、C/NAbstract: This paper introduces the key specification of the digital TV measurement, which includes MER, BER, C/N, constellation drawing and so on. And the measurement problems are given a detailed analysis.Keywords: MER,BER, constellation drawing，C/N数字电视的含义并不是指我们一般人家中的电视机，而是指电视信号的处理、传输、发射和接收过程中使用数字信号的电视系统或电视设备。

其具体传输过程是：由电视台送出的图像及声音信号，经数字压缩和数字调制后，形成数字电视信号，经过卫星、地面无线广播或有线电缆等方式传送，由数字电视接收后，通过数字解调和数字视音频解码处理还原出原来的图像及伴音。

因为全过程均采用数字技术处理，因此，信号损失小，接收效果好。

数字电视的收看，最终还是视音频信号，因此它仍然有类似模拟视音频的技术指标，如图1所示，由电视信号发生器输出信号，送至被测系统，由解码器输出SDI串行数字音视频信号，再经D/A变换为模拟复合信号供作视音频测试，指标有亮色增益、亮色延时、微分增益、微分相位、多波群响应、信噪比、K因子、音频信号分析等。

如采用数字视音频分析仪，则从标准解码器后取得SDI串行数字视音频信号进行测试。

这对于前端，用户端或各接点处，都是很重要的。

在数字电视传输系统中，模拟射频指标仍然很重要。

C/N模拟要求43dB,数字要求降低到28dB。

一般来说，模拟传输网络合格，数字传输就没有问题。

数字电视信号的特点、测试与诊断方法摘要：数字电视系统中的数字信号非常重要，主要体现在不管是信号的产生、传输或者是接收，还是信号的处理或者是记录都离不开数字信号。

基于此，本文主要对数字电视信号的特点、测试与诊断方法进行了探讨。

关键词：数字电视信号?特点?测试?诊断方法中图分类号：tn949.197 文献标识码：a 文章编号：1674-098x（2012）09（c）-0138-01有线数字电视之所以会导致多径效应是由于：未将假负载与分配器空口进行连接，接头氧化受到水的干扰，电缆发生物理损伤等。

建筑物反射是多径效应的基本来源，移动接收系统因为多普勒效应的存在，影响了接收机顶盒有效接收信号，接收到的信号除了载波频率会出现轻度变化外，并且会有相位噪声，对系统有效的接收信号产生了直接的影响。

所以关于数字电视，其地面传输系统是很复杂的。

1 码流性和以前的模拟电视不同，数字电视信号是这样传输的：很多路时基一样或者不一样的节目通过复用后最终形成一路传输流也就是ts流。

mpeg提到的节目，主要是那些不管是节目号还是时间基准都一样的元素组成的集合，不过也许会有多个节目号与时间基准相同的码流相对应。

在这里我们举例说明有线数字电视信号是如何传输的，通常来说，45mbi/s作为sdh的传输通道之一，其在接收端处对本地实施调制的qam调制器主要采取的是64qam方式，这就导致一个传输需要的真正带宽大概为38mbit/s。

通常来说，带宽大概是38mbit/s码流的时候，几乎占到15%比例的带宽主要在空包，psi/si信息以及条件接收信息的传输方面使用，大概占到85%比例的带宽主要在4～7套在清晰度方面等同于dvd质量数字电视业务的传输方面使用，它们被调制在相应的高频点上，主要是通过64qam 方式进行调制的，这就得归功于目前效率很高的压缩编码技术手段，通过很多测试可以得出，通过压缩的音视频信号，其带宽往往达到2.5～4.7kbit/s。

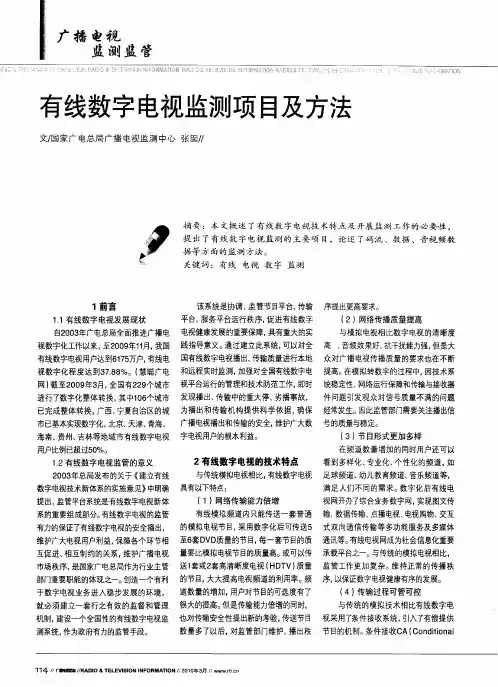

有线电视技术监测指标分析1引言随着科学技术的不断发展，有线电视数字化正相互间成熟，相比于有线模拟信号有线数字技术有不可比拟的优势，因此有线数字信号技术的推广成为我国有关部门工作的重点。

自中国广电总局发布的《中国有线电视向数字化过渡时间表》后，有线数字电视的整体转换工作进入尾声，系统升级的重点从技术层面向服务层面转变。

因此，为了保证有线电视数字系统的高效、安全、稳定地运行，需要建立一套科学完善的有线电视的监测系统。

除此之外，有线数字电视的监测系统还需要从物理层面对系统进行全面的分析，以保证数字电视节目的正常播出。

2有线数字电视的概述所谓有线数字电视，指利用数学技术的电视系统，通过这一系统完成电视信号的制作、播放以及接收的全部过程，这一技术的核心是在电视系统中运用计算机的数字技术。

到目前为止，有线电视的数字化工作已经基本完成，虽然电视用户的信号接收仍然处于模拟阶段，但是可以通过借助一些工具，譬如数字电视机顶盒和有线电视网络等，来进行信号的接收。

有线数字电视系统的基础是有线网络的数字业务，其系统的组成是根据功能的设计以及选择建立的。

典型的有线数字电视系统主要由前端信源子系统、数据广播子系统、生成子系统、用户管理子系统、条件接收子系统、复用加扰子系统、网管子系统、传输子系统、用户终端子系统组成，其中前端信源子系统主要由模拟信号源、卫星信号、网络、存储播出等部分组成。

3监测有线模拟电视信号技术传统的有线模拟电视信号通常是运用信号电平、频道间载波电平差、频道间隔离度、电平差、频道内幅频特性等技术指标来对其质量进行监测。

但是对于有线电视的监测，并不需要将所有的指标都进行重点分析，而是主要针对信号电平、载噪比、非线性失真这些相对重要的指标进行重点分析提升监测工作的效率。

31信号电平。

在通信的过程中，通常是把信号从发射信号的源端传送到接收信号的终端。

接收信号的终端要通过解析信号源完成节目的还原，信号在传输的过程中会有一定的失真，因此终端设备要具备一定的抗干扰的能力。
