度与方法数字电视参数测量精度与方法导言数字电视(Digital Television,简称DTV)是利用数字技术实现电视节目的传输、接收和显示的全新电视系统。
伴随着数字技术的不断发展,数字电视已成为了当下主流的电视传输方式,而数字电视参数的测量精度对其传输质量起着至关重要的作用。
本文将探讨数字电视参数测量的精度与方法。
数字电视参数测量的重要性在数字电视传输过程中,各种参数的准确性都对信号的传输质量、接收图像的清晰度、音效的真实度等方面产生影响。
因此,数字电视参数测量需要严格地按照相关标准进行。
数字电视参数测量的方法数字电视参数测量有多种方法,下面我们分别进行介绍。
数字电视信号强度(RF Level)的测量数字电视信号强度是指数字电视信号中每个频道上的电磁场强度。
为了使每个频道上的电视节目达到最佳接收状态,必须将每个频道上的信号强度控制在一定的范围内。
常见的信号强度测量仪器包括:功率计、频谱分析仪等。
数字电视误码率(BER)和误差向量幅度(EVM)的测量数字电视误码率(BER)是在数字电视传输过程中,信道码率中出现错误比例的度量。
误差向量幅度(EVM)是根据TX和RX之间的信号误差来计算其分布的一个指标,反映了发射端和接收端之间的信号失真程度。
需要注意的是,数字电视的误码率和误差向量幅度都只能在数字电视解调器(Demodulator)处进行测量。
数字电视帧误码率(FEC)的测量数字电视帧误码率是传输数据帧丢失的比例,通常以每百万个数据帧为单位。
为了保证数据传输的可靠性,每个数字电视信道都要有容错机制,这就需要数字电视系统对传输过程中的帧误码率进行实时监测,以便及时进行误码率的修正。
以上就是数字电视参数测量的主要方法。
此外,数字电视参数的测量还需考虑采样精度、信号抗干扰性等方面的影响。
数字电视参数测量的标准主要由国际电信联盟(ITU)和欧洲电信标准委员会(ETSI)等组织出台。
数字电视参数测量精度对数字电视传输质量和接收效果有着重要的影响,数字电视参数测量的方法也比较多样。
.数字电视的主要测量技术指标1.1.1引言我们要准确把握数字电视传输网络质量的好坏,应该分三步。
第一步:对平均功率,MER,BER这三个指标进行测量。
MER、BER测量门限(实际经验总结)第二步:当这些指标恶化的时候,应该对其它指标进行详细的测量,判断造成网络质量恶化的原因。
因为MER的恶化是最主要的因素,它将直接导致BER的下降并最终影响用户接收机的接收效果。
所以因主要测试调制质量参数,找出问题原因。
调制质量参数主要有:调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动,RS解码前误码率等。
其中调制误差率反映了调制的总体质量;载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因;RS解码前误码率则反映了整个信道的可靠性的性能。
对数字调制的直接测量是找到信号失真源头的有用工具。
调制质量的估价是放在数字解调之后,自适应均衡器附近.第三步:利用星座图进行逐级排查。
当然我们一般的测试工作只需要做第一步就可以,当网络有问题的时候做第二,三步;而且绝大多数时候我们第二,三步是同时进行的。
建议即使网络正常也因该定时在网络前端执行第二,三步操作便于防范问题于未然。
1.1.1.平均功率1.1.1.1.数字信号电平和模拟信号电平的区别因为模拟电视图像内容是通过幅度调制来传送的,图像的内容是随时变化的,所以模拟电视的信道的功率取决于图像内容,根据图像的内容的不同,信道功率不断的变化。
由于模拟电视行/场同步脉冲电平相对稳定,故我们把测量峰值电平作为判别模拟电视信号强弱的测量标准。
所有的数字调制信号都有类似噪声的特性,信号在调制到射频载波之前被进行了随机化处理,所以当发送一个数字信号时,无论它是否传送数据,在频域中观察一般都是相同的。
而且在频域中观察这样的信号通常也说明不了有关的调制方式,例如是QPSK,16QAM,还是64QAM,它只能说明信号的幅度、频率、平坦度、频谱再生等等。
噪声信号的最大响应与噪声信号的功率没有关系。
《中国有线电视》2009(03)C H I N AD I G I T A L C A B L ET V·数字电视·中图分类号:T N949.197 文献标识码:B 文章编号:1007-7022(2009)03-0247-03采用D V B-C标准的有线数字电视系统测量方法◆王 宁(太原有线电视网络有限公司,山西太原030024)摘 要:随着国内有线数字电视的推广,有线数字电视系统指标测量逐渐成为一个必须研究的课题,国内外标准中有些参数和测量方法也没有完全统一,有些项目还在研究中,结合工作实践,提出一些测量方法和建议,供参考。
关键词:有线数字电视;测量方法;系统指标T h e Me a s u r e m e n t Me t h o dA p p l i e dD V B-CS t a n d a r do f C a b l e D i g i t a l T e l e v i s i o n S y s t e m◆W A N GN i n g(T a i y u a n C A T VN e t w o r k C o.,L t d,S h a n x i T a i y u a n030024,C h i n a)A b s t r a c t:W i t h t h e s p r e a d o f d i g i t a l C A T V,t h e m e a s u r e m e n t i n d i c a t o r s o f c a b l e d i g i t a l t e l e v i s i o n s y s t e mh a v eb ec o m e a n e c e s s a r y i s s u e t o b ed i s c u s se d.A l t h o u g h s o m e p a r a m e t e r s a n d m e a s u r e m e n t m e t h o d s a r e s t i l l b e i n gr e s e a r c h e d,t h e r e a r e n o c r i t e r i a i n t h e s e p r o j e c t s,n o m a t t e r a t h o m e o r a b r o a d.T h i s t e x t g i v e s u s s o m e s u g-g e s t i o n s o n t h e m e a s u r e m e t h o d,b a s e d o n t h e p r a c t i c e i n t h e w o r k s i t u a t i o n.K e y w o r d s:d i g i t a l C A T V;m e a s u r e m e n t m e t h o d;s y s t e mi n d i c a t o r s 有线数字电视具有频谱利用率高、抗干扰能力强、兼容性好的优点,可以传输更多数量的节目,为用户提供比模拟有线电视系统更可靠的服务。

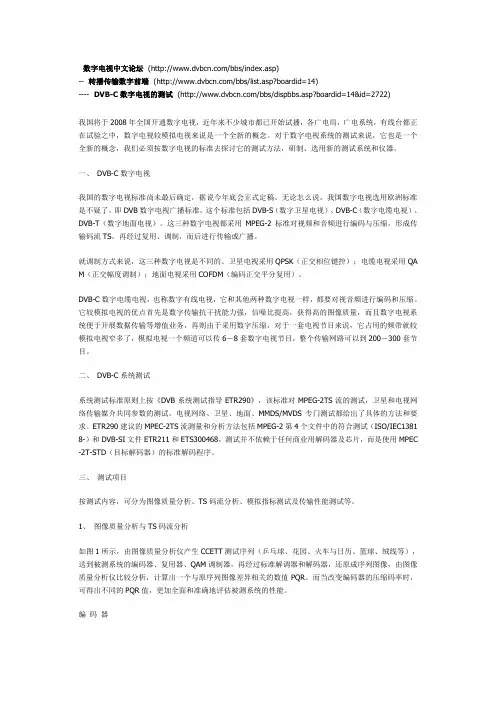

数字电视中文论坛 (/bbs/index.asp)-- 转播传输数字前端 (/bbs/list.asp?boardid=14)---- DVB-C数字电视的测试 (/bbs/dispbbs.asp?boardid=14&id=2722)我国将于2008年全国开通数字电视,近年来不少城市都已开始试播,各广电局,广电系统,有线台都正在试验之中,数字电视较模拟电视来说是一个全新的概念。
对于数字电视系统的测试来说,它也是一个全新的概念,我们必须按数字电视的标准去探讨它的测试方法,研制、选用新的测试系统和仪器。
一、DVB-C数字电视我国的数字电视标准尚未最后确定,据说今年底会正式定稿。
无论怎么说,我国数字电视选用欧洲标准是不疑了,即DVB数字电视广播标准。
这个标准包括DVB-S(数字卫星电视)、DVB-C(数字电缆电视)、DVB-T(数字地面电视)。
这三种数字电视都采用MPEG-2标准对视频和音频进行编码与压缩,形成传输码流TS,再经过复用、调制,而后进行传输或广播。
就调制方式来说,这三种数字电视是不同的。
卫星电视采用QPSK(正交相位键控);电缆电视采用QA M(正交幅度调制);地面电视采用COFDM(编码正交平分复用)。
DVB-C数字电缆电视,也称数字有线电视,它和其他两种数字电视一样,都要对视音频进行编码和压缩。
它较模拟电视的优点首先是数字传输抗干扰能力强,信噪比提高,获得高的图像质量,而且数字电视系统便于开展数据传输等增值业务,再则由于采用数字压缩,对于一套电视节目来说,它占用的频带就较模拟电视窄多了,模拟电视一个频道可以传6-8套数字电视节目,整个传输网路可以到200-300套节目。
二、DVB-C系统测试系统测试标准原则上按《DVB系统测试指导ETR290》,该标准对MPEG-2TS流的测试,卫星和电视网络传输媒介共同参数的测试,电视网络、卫星、地面、MMDS/MVDS专门测试都给出了具体的方法和要求。

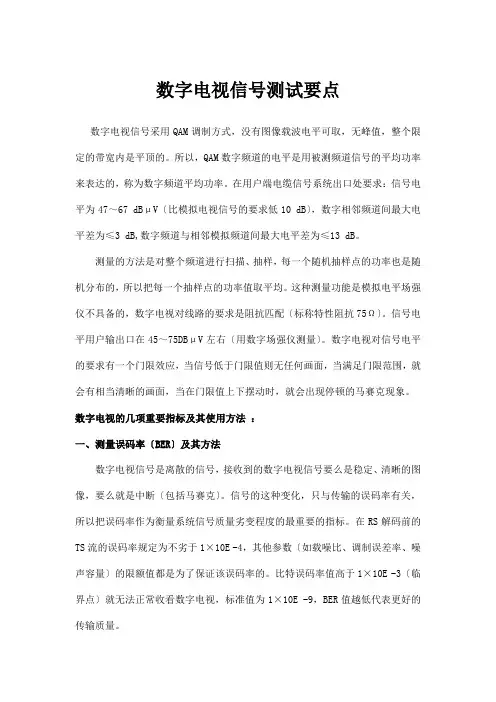

数字电视信号测试要点数字电视信号采用QAM调制方式,没有图像载波电平可取,无峰值,整个限定的带宽内是平顶的。
所以,QAM数字频道的电平是用被测频道信号的平均功率来表达的,称为数字频道平均功率。
在用户端电缆信号系统出口处要求:信号电平为47~67 dBμV〔比模拟电视信号的要求低10 dB〕,数字相邻频道间最大电平差为≤3 dB,数字频道与相邻模拟频道间最大电平差为≤13 dB。
测量的方法是对整个频道进行扫描、抽样,每一个随机抽样点的功率也是随机分布的,所以把每一个抽样点的功率值取平均。
这种测量功能是模拟电平场强仪不具备的,数字电视对线路的要求是阻抗匹配〔标称特性阻抗75Ω〕。
信号电平用户输出口在45~75DBμV左右〔用数字场强仪测量〕。
数字电视对信号电平的要求有一个门限效应,当信号低于门限值则无任何画面,当满足门限范围,就会有相当清晰的画面,当在门限值上下摆动时,就会出现停顿的马赛克现象。
数字电视的几项重要指标及其使用方法:一、测量误码率〔BER〕及其方法数字电视信号是离散的信号,接收到的数字电视信号要么是稳定、清晰的图像,要么就是中断〔包括马赛克〕。
信号的这种变化,只与传输的误码率有关,所以把误码率作为衡量系统信号质量劣变程度的最重要的指标。
在RS解码前的TS流的误码率规定为不劣于1×10E -4,其他参数〔如载噪比、调制误差率、噪声容量〕的限额值都是为了保证该误码率的。
比特误码率值高于1×10E -3〔临界点〕就无法正常收看数字电视,标准值为1×10E -9,BER值越低代表更好的传输质量。
1×10E -3的意思:相当于1000个里面有1个误码无法收看2×10E -4的意思:相当于10000个里面有2个误码无法连续正常收看3×10E -7的意思:相当于1000万个里面有3个误码正常收看1×10E -9的意思:相当于10亿个里面有1个误码优二、载噪比及其测量方法载噪比C/N是指已调制信号的平均功率与噪声的平均功率之比,载噪比中的已调制信号的功率包括了传输信号的功率和调制载波的功率。
数字电视测量参数MER、BER的实现方法2011年第13期SCIENCE&TECHNOLOGYINFORMATION0科教前沿.科技信.1I数字电视测量参数MER,BER的实现方法王义杰(中国电子科技集团公司第四十一研究所安徽蚌埠233000)【摘要】本文介绍了射频和调制质量关键指标包括MER(调制误码率),BER(~b特误码率),星座图等.为保证数字电视信号传输质量,须合理规划设计MER指标,确保BEP.指标符合要求.本文介绍了软件实现方法,并通过星座图上的实验结果讨论调制误码率(MER】在数字电视系统中的影响.【关键词】MEIL;BEP-;星座图;QAM调制【Abstract]Inthispaper,111eradiofrequencymodulationandthequalityofkeyindicatorsin cludetheMER(modulationerrorrate),BER(bitelrorrate),constellation,andSOon.InordertomaketheBERindexbeuptoguaranteethetransmissi onqualityof,MERshouldbereasonablydesigned.Thispaperintroducethemethodofso.are,anddiscussestheinfluencesbreu~tbythe MERinDTVsystemonconstellation.【Keywords]MER;BER;Constellation;QuadratureamplitudemodulationO引言随着近年来数字电视技术的不断发展,掌握和理解好数字电视传输中的主要指标十分的重要.影响服务质量的关键指标归结起来主要有MER(调制误差率),BER(~特误码率),c/N(载噪比),PowerLeveJ(平均功率1,星座图等组成的射频和调制质量指标.为满足上述各项指标的测试,需要一个覆盖前端机房与线路维护的完整测试平台解决方案.我们只有合理地规划和调整好调制误码率MER等重要指标,才能更好确保比特误码率BER指标保持在一个良好的范围内,从而有效保证数字电视信号的优质传输.本文主要从数字电视QAM测试和星座图测试方面进行分析.1数字电视信号参数测量的工作原理CA Tv信号经可编程衰减器衰减,进入正向(47—870MHz)及回传信道f5一lOOMm)处理电路,然后进入高频调谐器.当进行数字频道的测量时,高频调谐器输出的中频信号经放大后进入QAM解调电路,QAM 解调部分首先进行A/D采样,经数字解调后得到I,Q基带信号,再经平方根奈奎斯特滤波器,均衡器,载波恢复电路后,恢复出时钟和载波,最后经过判决电路,RS解码等电路即可得到TS流和星座信息,进行数字频道相关参数的测量.我们设计的数字电视分析仪整机采用三星公司基于ARM平台的32位的CPU芯片$3C2410,数字解调芯片采用ZARLINK公司的ZL10210,使用I2C总线传送数据.I2C总线结构简单,组成的系统体积小.方便灵活.能够满足测试的需要.I2C总线仅仅依靠两根连线就实现了完善的全双工同步数据传送:一根为串行数据线SDA,一根为串行时钟线SCL.可发送和接收数据.各种被控制电路均并联在这条总线上,每个电路和模块都有唯一的地址,各控制电路虽然挂在同一条总线上,却彼此独立.互不相关,方便地构成多机系统和外围器件扩展系统.号质量.典型的目标值为1E一09,对于数字电视而言,这时观看效果清晰流畅:准无误码BER为2E—o4,偶然出现局部马赛克,还可以观看;临界为lE—O3,大量马赛克出现,图像播放出现断续;BER大于1E一03 将丧失服务,完全不能收看.数字电视信号是离散的信号,接收到的数字电视信号要么是稳定,清晰的图像,要么表现为马赛克,静帧或图像中断现象,它没有模拟信号那种劣化的渐变过程.所以误码率既是数字传输系统中特有的指标,也是衡量通信系统有效性和可靠性优劣程度的重要指标.实际上,用户对一个数字通信系统性能的最终要求通常远比模拟通信系统简单.最终的要求只有误码率.误码率的大小主要由传输系统的特性和信道质量来决定.通过选择好的传输信遘和精心设计传输系统包括引入纠错编码,可以降低系统误码率.3数字信号参数MER,BER和星座图的软件实现方法测量仪器在数字信号条件通过解调芯片ZL10210的处理具有误码率,调制误差率的测量和星座图显示等功能.ZL10210的主要工作步骤如下:首先对解调芯片进行初始化,有三个寄存器Clock—Ctl(0x51),PLL_0(0x52】andPLL_1(0x53)用来设置ZL10210的时钟,再对高频头进行设置,发启动信号.然后判断锁定标志,如果锁定则对MER进行计算,同时对星座点进行采样,根据公式计算出比特误码率BER; 如果未锁定,则显示未锁定标志.对寄存器数据的读写均通过12C总线实现.以下为求出MER的部分软件代码:RL10210(0xlf,0x0d,&roseh);//读出MSE的高8位Rd—ZL10210(Oxlf,0x0e,&mse—I);//读出MSE的低8位rose=roseh;mse=mse<<8;2数字信号参数MER,BER的介绍的值调制误码率(MER)是反映数字信号质量非常重要的指标,是调制后的符号位置与理想位置的比值,MER并非意味着此信号已经误码,而是表征它在未误码时的质量,它精确表明数字信号在调制和传输过程中所受到的损伤,也一定程度上说明该信号是否能被解调还原,以及解调还原后信号质量状况.MER是对叠加在数字调制信号上的失真的对数测量结果.它是衡量数字电视的最主要的指标.数字系统中的调制差错I~(MER)类似于用在模拟系统中的信噪比或载噪比.MER 的测试结果反映了数字接收机还原二进制数码的能力,MER的值越大代表系统越好.QAM调制信号从前端输出,经各级网络传输入户,其MER指标会逐渐恶化,MER的经验门限值对于64QAM为23.5dB,低于此值,星座图将无法锁定.BER(~特误码率)是发生误码的位数与传输的总位数之比.BER被叙述为大量传送码的错误码比率10的几次方来表示.例如测量得3E一7表示在一千万次传送码有3次被误解,此比率是采用少数的实际传送码来实际分析并统计而推估的值,越低的BER代表越好的信_1;//计算MSE的数值mer=10*log10(10752.0/mse)+2I.07;,/根据推导的公式计算MERBER的计算按照以下步骤进行:(1)等待ZL10210的FEC锁定,即状态0寄存器的第7位为1;(2)反复查询RSBER—PER中断标志直到标志为1;(3)读RS—BER_Cnt寄存器,同时读RS_UBc,如果RS_UBC的最低两位非零则舍弃先前读出的RS—BER—Cm寄存器的数值;(4)持续的读RSBER_Cnt寄存器,直到RS—UBC的最低两位为零;如果始终为零.则表明信号非常差,BER不需要再计算并默认为2E一4.(5)根据公式计算出BER.以下为求出BER的相关代码:Rd_ZL10210(0xlf,0xl2,&rs_err_3);//读RS—BER—Cnt寄存器低8位Rd_ZL10210(0xlf,0xll,&rs_err_2);,/读RBER_Cm寄存器中8位Rd_ZL10210(0xlLOxl0,&rs_err1);//读RS_BER_Cnt寄存器高81"8eITcntrselT1:科技信息.科教前沿0SCIENCE&TECHNOLOGYINFORMA TION2011年第13期rs—errcnt=rserrcnt<<8;rselTcnt=rserrcnt+rserr2:rs—.err——cnt=rs—.errcnt<<8;rserrcnt=ISerrcnt+rserr3:OHtput_ber=rserrcnt/3110241632;值,/计算出RS_BER_Cnt的数值,/根据推导的公式计算BER的4星座图中MER和BER的表现和相互关系星座图可以看成数字信号的一个"二维眼图"阵列,符号在图中所处的位置应具有合理的限制或判决边界.代表各接收符号的点在图中越接近原点,信号质量就越高.由于屏幕上的图形对应着幅度和相位, 阵列的形状可用来分析和确定系统或信道的许多缺陷和畸变,并帮助查找其原因.星座图是一个很好的故障排除辅助工具,它可提供干扰的来源与种类的线索,使用星座图可以轻松发现幅度噪声,相位噪声, 相位误差,调制误差比等调制问题.为了便于更好地理解MER,BER之问的关系.我们以DVB—C标准的有线数字电视信号为例进行说明.DVB—C下QAM调制方式经过编码,压缩,复用的数字信号流经过串/并重组将数字信号流分成I和Q(I是相位,Q是幅度)两组,分别经过量化达到不同的直流电平阶梯; 再经滤波,I,Q两路信号经同一本振混频.但相位相差90.两路再经混合器合成一个信号发射,传输,而量化后I路信号电平幅度按量化等级在I轴方向有个相应的位置.如量化8个等级则有8个位置,Q路也是如此,这样,每一个数字电视信号会在一个坐标图上有它相应的位置,如I,Q各组量化4个等级,则有4x4=16个框的星座,量化8个等级则为64个框的星座图.数字电视的每一个信号在星座图上都有一个相应的位置,如果这个符号是理想的,那么在其方框内是一个点,方框线即为相邻符号的分界线.也称之为"判断门限".数字电视信号总是伴随着广义噪声而存在,它每时每刻都叠加有噪声.因此方框中的符号不可能在其理想的框中心,每次取样下来.就形成云雾状的圆点.通过测试结果观察我们发现,在干扰小的时候MER变化缓慢,随着干扰的增大,当出现误码时.MER变化很快.当MER指标出现偏差时,可直接观测星座图,如果系统的MER减小,信号受到的损伤就会变大,出现误码的概率增加.当信号质量降低时,MER将会减小.随着噪声和干扰的增大,MER逐渐降低,而BER仍保持不变,只有当干扰增加到一定程度,MER继续下降,BER才开始恶化.5实验结果分析观察如图1所示的星座图.第一个象限内的点是MER的最佳状态,所有的点几乎都集中在理想位置,BER测量值很好;第二个象限内的点受到一些噪声干扰,干扰比较小,所以基本都环绕在理想中心位置周围,属于比较好的MER,BER仍不变;第三个象限内的点受到的干扰比较大,各个点无规则的散落在方框内,这时MER的指标比较差;第四个象限受到很大的干扰,各个点不仅散落在本方框内,而且还有两个点已经离开本方框所划定的范围.BER恶化.在第一,二,三象限中的信号有一个共同点,所有的点都落在了自己所在方框所划定的范围内,根据数字电视信号的判决规则,只要在判决范围内(方框内)就不会出现误码:1只有第四个象限的点超出了划定的界限.这些点一旦进入其它星座点的范围就被判决为该星座点,这样就出现了误码.这说明为什么在一定干扰信号下MER的值在下降,却没有出现误码,直到MER下降到一定程度,才会出现误码.BER的数值开始迅速恶化. 城蚌辑附囊穰瓣t缸———.1—j…图1星座图中MER的表现形式在网络中和用户现场,使用内置频谱分析功能的手持式数字电视分析仪,可方便进行网络频谱分析,观察多种调制方式的星座图,并对平均功率,MER,BER进行现场测量.6结束语我国2010年全面实现数字广播电视,2015年停止模拟广播电视的播出.目前许多地方都在进行数字有线电视基础设施的建设工作相关的测试,维护用的仪表,其需求量也显着增加.本文论述说明要想使有线电视系统高质量地传输丰富多彩的电视节目,就必须使有线电视系统满足一定的指标要求,其中调制误码率(MER),比特误码率(BER】,以及星座图的正常显示是系统正常工作的关键.l【参考文献】[1]贾煜.解说数字电视[M】.北京:中国科学技术出版社,2006.[2]姜秀华.数字电视原理与应用[M】.北京:人民邮电出版社,2003.[3]施国强,黄吴明,张万书.有线电视网络技术手册[M].北京:电子工业出版社2o02.作者简介:王义杰(】978一),男,安徽蚌埠人,中国电子科技集团公司第四十一研究所,工程师,研究方向为嵌入式系统软件开发.[责任编辑:王明朝](上接第44页)作业方式下的出错特征进行相应的检核分析,便于快速,准确地发现错误.由于全站仪操作使用方法的多样性.还有其它错误有可能发生.总之,出现错误的根源,往往是因为在实际作业过程中,受客观条件的制约而没有进行必要的检核,在定向设置完成后.直接测量定向点的坐标边长或与定向边的已知方位角加以比较.就可以避免类似错误的发生.在进行坐标导线测量时,除了记录坐标值以外,最好同时记录下方向值等相关信息,可采用电子记录手薄.从而减少由于手工记录和输人数据时相关错误的发生.5结束语5.1测量人员在输入起算数据时.要认真输入,反复检查.一人输入另一人检核.5.2在测量过程中,要把各转点的坐标记录下来.5.3用坐标定向时检测后视点的坐标.看看测得的后视点坐标和后视点坐标是否超差.5.4从未知边反测到已知边点检测测站点到后视点的边长.5.5分析粗差的原因,不盲目返工.找出出错的点.重新计算闭合差并分配.5.6编制和利用相应的一些软件(如清华山维,南方平差易等)进行坐标导线粗差检核和数据处理外,在实地中进行检核分析也是一种非常便捷的方法.【参考文献】[1]孔祥云.控制测量学[M】.武汉大学出版社,2002.[2]赵秋实.控制网优化设计[M】.冶金出版社,1998.[3]翟翔,付子傲.导线测量的出差分析及定位.地矿测绘.2001(1):22—24.[4]唐诗华,李景文.全站仪坐标导线测量中的错误分析.矿山测量,2005(3) 作者简介:张路平(1963.1O一),女,汉,测量I程师,一直从事矿山测量技术管理工作和cad作图工作.[责任编辑:王明朝]。
有线数字电视系统用户终端接收机入网技术条件和测量方法国家广播电影电视总局有线数字电视系统用户终端接收机入网技术条件和测量方法第一部分:透明传输电性能参数(暂行)1.功能检查项目:见表2表22.测量方法5.1 最大、最小接收信号电平5.1.1测试框图如图1所示。
图1 最大、最小信号接收电平测试框图5.1.2测试方法a) MPEG2数字电视测试信号发生器发送活动图像和声音信号。
接收信号电平采用频谱分析仪的带内功率(BAND POWER)测量功能。
b) 将可变衰减器预留一定的衰减量。
调整可变衰减器,使被测接收机输入电平为其标称输入电平。
c) 调整可变衰减器,增大衰减量,减小输入信号,直到接收机将要出现马赛克,此时的接收机输入电平即为接收机最小接收信号电平。
d) 调整可变衰减器,减小衰减量,增大输入信号,直到接收机将要不能正常接收信号,此时的接收机输入电平即为接收机最大接收信号电平。
5.2 C/N门限5.2.1测试框图如图2所示。
图2 C/N门限测试框图5.2.2测试方法a) MPEG2数字电视测试信号发生器发送活动图像和声音信号。
测量C/N 时,以接收中心频率的电平与带内噪声的电平之比作为测量结果。
b) 调整测试发射机的输出电平,使接收机输入信号电平为其标称输入电平;c) 调整噪声发生器的输出,逐渐加大噪声电平,直到接收机将要出现马赛克。
d) 用频谱分析仪测量此时的C/N ,即为C/N 门限。
5.3 频率捕捉范围5.3.1 测试框图如图3所示。
图3 频率捕捉范围测量框图5.3.2测试方法a) 调整可变衰减器,使被测接收机输入电平为其标称输入电平。
b) 调整被测接收机的接收频率,使其中心频率与测试发射机的中心频率一致。
c) 增加或减小测试发射机的中心频率,使被测接收机处于失锁状态。
d) 以1kHz 为步进值,逐渐增加或减小被测接收机的接收频率,直至再次锁定频率,记录此时上下频率范围值,即为频率捕捉范围。
数字电视信号的特点、测试与诊断方法摘要:数字电视系统中的数字信号非常重要,主要体现在不管是信号的产生、传输或者是接收,还是信号的处理或者是记录都离不开数字信号。
基于此,本文主要对数字电视信号的特点、测试与诊断方法进行了探讨。
关键词:数字电视信号?特点?测试?诊断方法中图分类号:tn949.197 文献标识码:a 文章编号:1674-098x(2012)09(c)-0138-01有线数字电视之所以会导致多径效应是由于:未将假负载与分配器空口进行连接,接头氧化受到水的干扰,电缆发生物理损伤等。
建筑物反射是多径效应的基本来源,移动接收系统因为多普勒效应的存在,影响了接收机顶盒有效接收信号,接收到的信号除了载波频率会出现轻度变化外,并且会有相位噪声,对系统有效的接收信号产生了直接的影响。
所以关于数字电视,其地面传输系统是很复杂的。
1 码流性和以前的模拟电视不同,数字电视信号是这样传输的:很多路时基一样或者不一样的节目通过复用后最终形成一路传输流也就是ts流。
mpeg提到的节目,主要是那些不管是节目号还是时间基准都一样的元素组成的集合,不过也许会有多个节目号与时间基准相同的码流相对应。
在这里我们举例说明有线数字电视信号是如何传输的,通常来说,45mbi/s作为sdh的传输通道之一,其在接收端处对本地实施调制的qam调制器主要采取的是64qam方式,这就导致一个传输需要的真正带宽大概为38mbit/s。
通常来说,带宽大概是38mbit/s码流的时候,几乎占到15%比例的带宽主要在空包,psi/si信息以及条件接收信息的传输方面使用,大概占到85%比例的带宽主要在4~7套在清晰度方面等同于dvd质量数字电视业务的传输方面使用,它们被调制在相应的高频点上,主要是通过64qam 方式进行调制的,这就得归功于目前效率很高的压缩编码技术手段,通过很多测试可以得出,通过压缩的音视频信号,其带宽往往达到2.5~4.7kbit/s。
模拟,数字电视天线性能测量方法移动电视现在越来越普及,大家通过手机或MP4 就可以直接的看到电视,但是为什么在同一个地方有的能够接收得很清晰,有的却接收得很差呢?这个主要原因就是电视天线的性能直接影响了电视的接收灵敏度,从而导致接收效果有很大的差别。
下面我们就具体介绍一下模拟(或数字)电视天线性能的测量方法。
电视显示的原理主要是把模拟的数字信号转化为图像,每一个像素都对应一个点,说白了就是一个点阵显示。
图象信号的产生、传输、处理到接收机的复原,整个过程几乎都是在模拟体制下完成的。
其特点是采用时轴取间样,每帧在垂直方向取样,以幅度调制方式传送电视图象信号。
为降低频带,同时避开人眼对图象重现的敏感频率,将1 帧图象又分成奇、偶两场扫描。
测量方法如下:测量一般要求在全电波暗室内完成,通过一个标准天线发射彩条电视信号,然后观察被测物的接收情况,一般定义彩条信号由彩色转成黑白时作为标准。
测试搭建如图所示:测量步骤1、如图所示把EUT 放置的高度与发射天线放置的高度一致,测量距离为3m;2、设置电视信号发生器处于最大功率发射,观察EUT 是否接收到信号,如有必要可以增加一个电视信号放大器;3、旋转并观察被测物,确定EUT 的最佳接收位置;4、降低电视信号发生器的功率,直到EUT 接收的彩条信号变成黑白,记录此时的功率值(P);5、计算接收灵敏度EIS=P-Loss;路径损耗Loss 的测量:校准搭建如图所示,1、如图所示发射天线连接信号发生器,校准天线连接频谱分析仪;2、调整发射天线和校准天线在同一个极化方向并与测量时的高度一致;3、设置信号发生器的频率及发射功率(P1),设置频谱分析仪在相应的频率并读取所测量到的功率值(P2);4、计算路径损耗:已知发射天线增益G1 及校准天线增益G2,。
有线数字电视信号传输中参数的测量方法关键词:数字电视,传输,参数,测量,方本文描述了在有线数字电视传输中测量参数的客观方法。
重点是有线数字电视信号从信号源到用户接收端的端到端性能。
这个传输链包括电缆分配系统,也可包括为有线电视前端提供信号源的链路,如卫星链路、地面传输链路、或宽带网络链路等。
因为卫星系统、地面系统、微波系统有截然不同的测量规范,这里不对它们一一进行定义。
同时建议在测量有线电视系统性能时,通过系统的信号不应是解调后的信号,即有线电视的源信号取自卫星传输(经QPSK、BPSK等调制)、地面开路传输(经8-VSB或COFDM调制)或多点分配微波系统。
本文所述内容适用于任何工作频率从30MHz到2150MHz的有同轴电缆输出的电视和声音信号的有线数字电视分配系统(包括独立接收系统)。
在未来的应用中,频率范围将可能扩展为从5MHz到3000MHz。
本文介绍了对有同轴电缆输出的有线数字电视分配系统工作特性的基本测量方法,以便评估此类系统的性能及其性能限制。
这些测量方法应用于经PSK、QAM和OFDM等方式调制后的数字信号(对于在有线系统中的VSB信号的测量,还需要另外的测量方法),测量的参数如下:∙系统输出口的相互隔离度∙通道内的幅频响应∙射频载波功率∙射频噪声功率∙载噪比(C/N)∙比特误码率(BER)∙比特误码率与Eb/No∙噪声余裕∙调制误差率(MER)∙信噪比(S/N)∙射频相位抖动∙回波(用于测量均衡器的屏蔽能力)数字调制信号的测量方法不同于模拟调制信号,主要有以下几个原因:a) 除VSB调制方式外,数字调制的信号不存在载波,因此无法测量(例如ITU-T J83中的PSK或QAM 调制系统等),或是有几千条载波(例如OFDM调制系统,包括导频及BPSK、QPSK和QAM调制);b) 被调制信号频谱像噪声般平铺于频带中;c) 影响接收信号质量的参数与通过信道传输在解调和纠错前引入的比特或字符误码因素有关(如:噪声、幅度和相位的失真等);数字调制信号的测量方法基于以下几个条件:a) 对于各种基带系统,其输入输出信号为MPEG-2的传输流(TS),例如卫星,有线,SMATV,MMDS/MVDS和地面分配系统;b) 通过卫星接收的PSK调制数字信号,例如QPSK等方式,能够以同样的调制方式在有线网络(SMATV)中分配;c) 通过卫星接收的数字调制信号以QAM方式在有线电视网(CATV)中分配;d) 通过地面广播系统接收的OFDM调制信号能以同样的OFDM调制方式在SMATV/CATV系统中分配;e)提供PSK,QAM或OFDM调制的I/Q基带信号源,具备适用的接口和相关的SI文件信息;f) 在注明的有关地方需用PSK,QAM或OFDM调制的一个基准接收机,并指明其接口;g)解码设备不会影响结果的一致性.(1)系统输出口的相互隔离度系统隔离度通常在以下几个连接处测量a) 系统输出连接相邻用户的分支器连接处;b) 系统输出连接相同多用户的分支器连接处;c) 相邻环路系统的输出处;测量方法如同模拟调制系统方法,使用扫描信号发生器测量。
(2)通道内的幅频响应本参数用于描述在有线电视分配系统特定两点间,某一独立信道频带的幅度响应。
但是,对那些输入信号解调到基带后再调制频道,其调制器及解调器的响应不应包括进来。
当需要将这些响应特性包括进来时,应使用适用的测试手段对这些设备进行独立的评估。
如果在被测系统的天线输入与系统输出之间有变频设备,应进行设备的输出频率标准。
首先检查信号发生器输入频率到输出频率的频响平坦度。
测量方法如同模拟调制系统的方法,采用扫描信号发生器测量。
(3)射频载波功率数字调制信号的射频载波功率使用热功率计来测量。
也可用频谱仪积分信道标称频带中频谱功率来测量(许多种频谱仪都有此项功能)。
对于PSK、QPSK和QAM调制的信号,其带宽(BW)定义为符号率的(1+α)倍,此处α为滚降系数,不同应用中有不同的定义。
OFDM信号的带宽定义是两个边界副载波所占的频带外边界的差值。
射频载波功率的单位是dBm(dB对应于1mW的功率)。
也可使用其它一些适用设备来测量数字调制信号的射频功率,如矢量信号分析仪等。
在测量载波功率时,应该将一些预防措施考虑在内,具体见附录Ⅰ。
测量可以在系统输出端进行,也可在有源或无源的分配设备输出处进行,还可在前端输出处或卫星接收设备的户外单元输出处(SHF接收)进行。
(4)射频噪声功率任何传输系统都会有噪声,而且都可对传输信号造成重要的损伤。
噪声功率使用热功率计测量。
也可用频谱仪积分信道标称频带中频谱功率来测量。
在测量时, 应当停止被测信道的载波(停止业务)。
测量射频噪声功率的带宽应与测量射频载波功率的相同。
射频噪声功率的单位是dBm(dB对应于1mW的功率)。
也可使用矢量信号分析仪等仪器来测量射频噪声功率。
测量可以在系统输出端进行,也可在有源或无源的分配设备输出处进行,还可在前端输出处或卫星接收设备的户外单元输出处(SHF接收)进行。
在测量噪声功率时,应该将一些预防措施考虑在内,具体见附录Ⅰ.(5)载噪比(C/N)载噪比的定义是射频载波功率与射频噪声功率的比值。
附录Ⅰ解说了大致的测量过程。
(6)比特误码率(BER)BER是描述一个数字传输系统的主要指标,它的定义是错误比特数与总接收比特数的比值。
业务中断BER测量是在FEC之前,测量接收的总错误比特数,此时调制器的前端接PRBS。
业务在线传输中进行的实际数据BER测量,利用FEC解码的R-S误码检测能力来进行。
这种方法提供了一种测量接收信号性能的统计手段。
无论是哪一种测量方法,在提到BER时,应当说明是净比特率还是总比特率,以及是在何点测量得到的。
1)业务中断,FEC前总BER测量如果在FEC解码器前的业务中断的BER值在10-2到10-4之间,测量能在合理的时间内进行。
测量必须在不进行业务传输时进行。
测量BER的框图见图1图1 BER测量示意图测量时,打开调制器,测量误码率观测足够长的时间,以发现至少100比特的错误,然后将误码数总的传输比特数相比。
总比特数与净比特数的区别见附录Ⅰ。
2)在FEC前的,业务在线传输BER的测量以下文字所指的总BER值都是指FEC解码前的值。
可以这么认为,如果FEC解码器的输入错误是随机的(非突发的),且错误率低于2×10-4时,R-S 解码器的输出是准无错(QEF)信号。
QEF是指每一传输小时中,不可纠正错误小于一个,此时,R-S 解码器的输出BER值在10-10到10-11之间。
在这种情况下,纠错之后不能测量到误码率。
在无不可纠正错误的情况下,测量方法是将FEC解码器的输出再进行FEC编码,并将其与经过延时后的FEC输入端的TS进行比较,两个TS流之间不同的比特数即为错误比特数,计算总BER时,要考虑同步头,有效载荷及编码信息。
只有在传输流中无不可纠正错误时,此测量才是有效的。
3)业务在线传输FEC后BER的测量以下文字的BER值都是指FEC解码后的值。
当发生了严重的突发错误时,可能会超出纠错算法的纠错范围,此时不能纠正TS包中的错误。
此时,传输包中transport_error_indicator位将会置1。
将错误包的数量与时间联系起来,可以定义以下几个测量值:● 误码块(EB)一个传输包中至少有一个不可纠正错误,可由transport_error_indictor标志置1来判断。
● 同步丢失连续两个以上同步字节丢失的情况。
● 严重乱码间隔(SDP)同步丢失或信号丢失的时间间隔。
● 误码秒(ES)在一秒钟内出现的一个以上误码包。
● 严重误码秒(SES)在一秒钟内,误码块的比例超出某一特定的百分比,或者至少包含一个SDP。
在传输流转换时,此百分比应在协议中定义。
● 不可用时间(Ut)不可用时间起始于10个连续严重误码秒事件(SES)。
这十个严重误码秒事件也被视为不可用时间的一部分。
可用时间起始于10个连续非严重误码秒(SES)。
这十个非严重误码秒也被视为可用时间的一部分。
(7)BER与Eb/No这主要针对PSK或QAM数字调制信号比特误码率的测量。
可将测量出的BER和Eb/No列出关系曲线,并与理论曲线关系图进行比较,在特定的BER值下,对比二者Eb/No的不同,可以发现系统实现的不足之处。
E b/No值很高时仍残留的BER是网络系统可能存在问题的一种指示。
经常研究的BER值在10-7到10-3之间。
测量应在有线电视分配系统输出端进行,根据被测量系统不同,将所需调制信号从系统前端或分配网络的前端输入到系统中。
前端可包括调制转换器(例如从PSK转到QAM格式).此项测量必须停止业务。
测量BER与Eb/No的框图见图2。
图2 BER与Eb/No和噪声门限的测量原理图利用以下公式计算Eb/No:(Eb/No)dB = (C/N)dB +10 lg(BW) -10 lg(fs)-10 lgm这里fs 是指符号率,m是指调制信号(PSK或QAM)中每一符号所代表的比特数。
例如BPSK时,m=1;QPSK或TC8PSK时,m=2;16QAM时,m=4;64QAM时,m=6;256QAM时,m=8。
测量步骤如下:● 打开调制器和噪声发生器● 改变衰减器的设置,在接收机的输入端测量BER,并在输出端测量Eb/No。
● 重复以上步骤,得到一组BER和Eb/No的值。
当在有线电视系统中测量一个ITU-TJ.83规定的QAM调制信号时,Eb/No值相对的净比特率应以FEC码率计算,包括加上的同步字和帧头以及RFEC 后。
对于ITU-TJ.83中附件 A 的RS(204,188)码格式(详见附录Ⅰ),可使用以下转换系数:10 lg10(204/188) = +0.448dB对于ITU-TJ.83中附件 B 码格式(见附录Ⅰ),可使用以下转换系数:10 lg10(1/ RFEC) = +0.512dB (64QAM)10 lg10(1/ RFEC) = +0.434dB (256QAM)当测量一个有额外卷积FEC码的PSK,BPSK或QAM信号或一个OFDM调制信号时,计算Eb/No的值时所引用的净比特率应考虑内码率和外码率。
例如内码率是3/4时,可使用以下转换公式:10 lg10(4/3) (204/188) = +1.604dB最后画出BER相对Eb/No(dB)点的曲线图。
同时,应标明BER的测量点。
(8)噪声余裕该参数的测量可反映被测传输通道的可靠性。
噪声余裕是衡量系统操作余裕的一项有用参数,测量噪声余裕比测量BER值更方便,因为BER与Eb/No曲线在边缘十分陡峭。
测量应在有线电视分配系统输出端进行,根据被测系统不同,将所需格式的调制信号输入到系统前端输入口或分配网络输入口。
