热轧带钢缺陷图谱

热轧带钢外观缺陷Visual Defects in Hot Rolled Strip2.1 不规则表面夹杂（夹层）(Irregular Shells)【定义与特征】板带钢表面的薄层折叠，缺陷常呈灰白色，其大小、形状不一，不规则分布于板带钢表面。

【产生原因】板坯表面或皮下有非金属夹杂，这些夹杂在轧制过程中被破碎或暴露而形成夹层状折叠。

【预防与纠正】优化炼钢、精炼工艺，提高钢质纯净度。

【鉴别与判定】肉眼检查，钢板和钢带不得有夹层。

2.2 带状表面夹杂（夹层）(Seams)【定义与特征】板带钢表面的夹杂呈线状或带状不规则地沿轧向分布，有时以点状或舌状逐渐消失。

【产生原因】板坯皮下的夹杂在轧制出现剧烈延伸、破裂而造成。

【预防与纠正】优化炼钢、精炼工艺，提高钢质纯净度。

【鉴别与判定】肉眼检查，钢板和钢带不得有夹层。

2.3 气泡(Blisters)【定义与特征】板带钢表面凸起内有气体，分布无规律，有闭口气泡和开口气泡之分。

【产生原因】板坯由于大量气体在凝固过程中不能逸出，被封闭在内部而形成气体夹杂。

在热轧时，空洞与孔穴被拉长，并随着轧材厚度减薄，被带至产品的表面或边部。

最终，高的气体压力使产品表面或边部出现圆顶状的凸起物或挤出物。

【预防与纠正】优化精炼工艺，保证吹氩时间，使钢水搅拌均匀，避免气体残留；保证中间包烘烤时间；保护渣要符合工艺要求，避免受潮。

【鉴别与判定】肉眼检查，钢板和钢带不得有气泡。

2.4 结疤（重皮）(Scabs)【定义与特征】以不规则的舌状、鱼鳞状、条状或M状的金属薄片分布于带钢表面。

一种与带钢基体相连；另一种与带钢基体不相连，但粘合到表面上，易于脱落，脱落后形成较光滑的凹坑。

【产生原因】由于板坯表面有结疤、毛刺，轧后残留在带钢表面。

或板坯经火焰清理后留有残渣，在轧制中压入表面。

【预防与纠正】加强板坯切口熔渣的清理，合理调整中间坯的切头、切尾量，避免毛刺残留。

【鉴别与判定】肉眼检查，钢板和钢带不得有结疤。

热轧带钢缺陷图谱————————————————————————————————作者: ————————————————————————————————日期:ﻩ热轧带钢外观缺陷Visual Dｅfects iｎHot Rolled Ｓtｒｉp 2．1 不规则表面夹杂(夹层)(IrｒeguｌaｒShelｌs）【定义与特征】板带钢表面的薄层折叠,缺陷常呈灰白色,其大小、形状不一，不规则分布于板带钢表面。

【产生原因】板坯表面或皮下有非金属夹杂，这些夹杂在轧制过程中被破碎或暴露而形成夹层状折叠。

【预防与纠正】优化炼钢、精炼工艺,提高钢质纯净度。

【鉴别与判定】肉眼检查，钢板和钢带不得有夹层。

2.2 带状表面夹杂(夹层）(Sｅams)【定义与特征】板带钢表面的夹杂呈线状或带状不规则地沿轧向分布，有时以点状或舌状逐渐消失。

【产生原因】板坯皮下的夹杂在轧制出现剧烈延伸、破裂而造成。

【预防与纠正】优化炼钢、精炼工艺，提高钢质纯净度。

【鉴别与判定】肉眼检查,钢板和钢带不得有夹层。

2.3 气泡(Blisｔers)【定义与特征】板带钢表面凸起内有气体，分布无规律，有闭口气泡和开口气泡之分。

【产生原因】板坯由于大量气体在凝固过程中不能逸出，被封闭在内部而形成气体夹杂。

在热轧时,空洞与孔穴被拉长,并随着轧材厚度减薄,被带至产品的表面或边部。

最终，高的气体压力使产品表面或边部出现圆顶状的凸起物或挤出物。

【预防与纠正】优化精炼工艺，保证吹氩时间，使钢水搅拌均匀，避免气体残留；保证中间包烘烤时间；保护渣要符合工艺要求,避免受潮。

【鉴别与判定】肉眼检查,钢板和钢带不得有气泡。

2.4 结疤(重皮）(Ｓcａbs)【定义与特征】以不规则的舌状、鱼鳞状、条状或M状的金属薄片分布于带钢表面。

一种与带钢基体相连；另一种与带钢基体不相连，但粘合到表面上,易于脱落，脱落后形成较光滑的凹坑。

【产生原因】由于板坯表面有结疤、毛刺，轧后残留在带钢表面。

缺陷名称纵裂Longitudinal Crack照片缺陷形貌及特征：缺陷形貌及特征纵裂纹是距钢板边部有一定距离的沿轧制方向裂开的小裂口或有一定宽度的线状裂纹。

板厚大于20mm的钢板出现纵裂纹的机率较大。

缺陷成因：1. 板坯凝固过程中坯壳断裂，出结晶器后进一步扩展形成板坯纵向裂纹，在轧制过程中沿轧制方向扩展并开裂；2. 板坯存在横裂，在横向轧制过程中扩展和开裂形成。

预防：防止纵列纹产生的有效措施是使板坯坯壳厚度均匀，稳定冶炼，连铸工艺是减少纵裂纹产生的关键推荐处理措施：1. 深度较浅的纵裂可采用修磨去除。

2. 修磨后剩余厚度不满足合同要求的钢板可采用火切切除、改规的方法，由于纵裂有一定长度，一般不采用焊补的方法挽救；3. 纵裂面积较大时钢板可直接判次或判废可能混淆的缺陷1. 边部折叠2. 边部线状缺陷缺陷名称横裂Transverse Crack缺陷形貌及特征：缺陷形貌及特征：裂纹与钢板轧制方向呈30°～90°夹角，呈不规则的条状或线状等形态，有可能呈M或Z型，横向裂纹通常有一定的深度。

缺陷成因：板坯在凝固过程中，局部产生超出材料迁都极限的拉伸应力导致板坯横裂，在轧制过程中扩展和开裂形成。

有可能是板坯振痕过深，造成钢坯横向微裂纹；钢坯中铝，氮含量较高，促使AIN沿奥氏体晶界析出，也可能诱发横裂纹；二次冷却强度过高也会造成板坯上的横裂预防：1. 减少板坯振痕；2. 控制板坯表面温度均匀并尽量减少板坯表面和边部的温度差；3. 根据钢中不同合力选用保护渣；4. 合理控制钢中的铝、氮含量。

推荐处理措施：1. 深度较浅的横裂可用修磨的方法去除；2. 修磨后剩余厚度不满足合同要求的钢板可采用厚度改规或切除缺陷后改尺的方法；3. 缺陷面积较大时钢板可直接判次或判废；可能混淆的缺陷1. 夹渣2. 折叠3. 星型裂纹缺陷名称边裂Edge Crack缺陷形貌及特征：边部裂纹是钢板边部表面开口的月牙型，半圆型裂口，通常位于钢板单侧或两侧100mm 范围内，一般沿钢板边部密集分布。

热轧板卷缺陷图谱热轧板卷缺陷图谱缺陷特征：是一组具有周期性（其周期长度即为产生辊印的辊子的周长及其后再加工的延伸量，大小形状基本一致的凸凹缺陷，并且外观形状不规则。

产生原因：一方面由于辊子疲劳或硬度不够，使辊面掉肉呈凹形，另一方面由于辊子表面粘有异物，经轧制或精整加工的钢材表面形成凸凹缺陷。

预防及消除方法：）正确选择轧辊材质及其热处理工艺，调整轧辊冷却水，使辊身冷却均匀，预防轧辊掉）定期检查轧辊表面质量，禁止违章轧钢或异物进入轧辊，预防伤害轧辊表面；）定期更换疲劳的轧辊、夹送辊、助卷辊等；）如轧钢发现异常如冷卷、卡钢、甩尾等情况时，应及时检查轧辊表面是否损伤；）定期检查精整加工线平整辊、矫直辊等表面质量。

缺陷特征：氧化铁皮一般粘附在钢板表面上，分布于板面局部或全部，铁皮有的疏松易脱落;不易脱落。

根据其外观形态不同可分为：红铁皮、线条状铁皮、木纹状铁皮、流线状铁皮、纺锤状铁皮、拖曳状铁皮或散沙状铁皮等。

产生原因：板坯加热制度不合理或加热操作不当生成较厚且较致密的铁皮，除鳞时难以除尽，轧制时被压入钢板表面上；）由于高压除鳞水压力低、水咀堵塞、水咀角度安装不合理或操作不当等原因，使钢坯上的铁皮未除尽，轧制时被压入到钢板表面上。

）氧化铁皮在沸腾钢中发生较多，含硅较高的钢中易产生红铁皮。

缺陷图片缺陷特征：沿钢板的轧制方向呈现高低起伏的波浪形的弯曲。

根据分布的部位不同，分为中间浪、单边浪和双边浪。

产生原因：）辊形曲线不合理，轧辊磨损不均匀；）压下量分配不合理；）轧辊辊缝调整不良或轧件跑偏；缺陷特征：钢卷端部不齐，呈面包状称塔形。

卷边上下错动称卷边错动。

产生原因：）卷取机张力设定不合理；）卷取机前侧导板、夹送辊、助卷辊调整不当；）带钢进卷取机时不对中，带钢跑偏；）带钢存在较大的镰刀弯或板型不良；）卷取机卸卷时将钢卷头部曳出。

缺陷特征：钢卷未卷紧，层与层之间有间隙称松卷。

产生原因：）卷取张力设定不合理；）带钢有严重浪形或因卷取机故障带钢在辊道上温度降低变形；）打捆机故障打捆不紧或吊运过程中断带；）卷取完毕后，因故卷筒反转等。

新钢1580mm生产线热轧卷板质量缺陷判定标准及图谱本标准主要根据表面检测仪上的带钢上下表面缺陷等级和近来热卷质量异议情况来确立判定依据的，并对热卷的质量异议图片、表面检测仪上的图片和现场钢卷图片缺陷组成缺陷图谱，对缺陷的特征、产生的原因、预防措施和检查判定进行了归纳。

本标准主要分以下三大部分。

一、表面检测仪缺陷等级划分；二、钢卷缺陷判定标准；三、热轧卷缺陷图谱。

本标准起草人：唐小勇、朱永宽。

一、表面检测仪缺陷等级划分上下表面仪上表面缺陷等级分为5级：轻微为1，2级——显示为鲜绿色。

一般缺陷为3级——显示为黄色严重缺陷为4级——显示为淡红色极严重缺陷为5级——显示为红色1级的缺陷面积＜2mm*2mm2级的缺陷面积在（2mm*2mm——5mm*5mm）之间3级的缺陷面积在（5mm*5mm——10mm*10mm）之间4级的缺陷面积在（10mm*10mm——15mm*15mm）之间5级的缺陷面积＞15mm*15mm二、钢卷缺陷判定标准（客户有特殊要求时，按客户特殊要求进行；否则，按以下标准判定。

）表1缺陷类型钢种国内或出口判定标准补充规定结疤或重皮（见缺陷图谱1）冷轧基料和管线钢国内只允许边部10mm以内存在，否则判订单外。

对于只是在带钢头尾存在重皮或结疤，要对其进行切除处理。

出口热轧商品卷国内只允许边部15mm以内存在，否则判订单外。

出口只允许边部10mm以内存在，否则判订单外。

气泡（见缺陷图谱2）冷轧基料和管线钢国内只允许边部15mm以内存在气泡，且在带钢边部的长度方向每米不多于1个，缺陷宽度＜6mm、长度＜20mm，可放行。

对不符合判定标准的钢卷判订单外，临时封锁，上平整线做第二次判定。

出口只允许边部10mm以内存在气泡，且在带钢边部的长度方向每米不多于1个，缺陷宽度＜6mm、长度＜20mm，可放行。

热轧商品卷国内①允许边部25mm以内存在气泡，且在带钢边部的长度方向每米不多于1个，缺陷宽度＜6mm、长度＜20mm，可放行；②对于国内的热轧商品卷，带钢宽度其它部位若出现翘皮，只要在表面缺陷等级≤3级，且相邻两个缺陷沿轧制方向的距离超过3米，可放行。

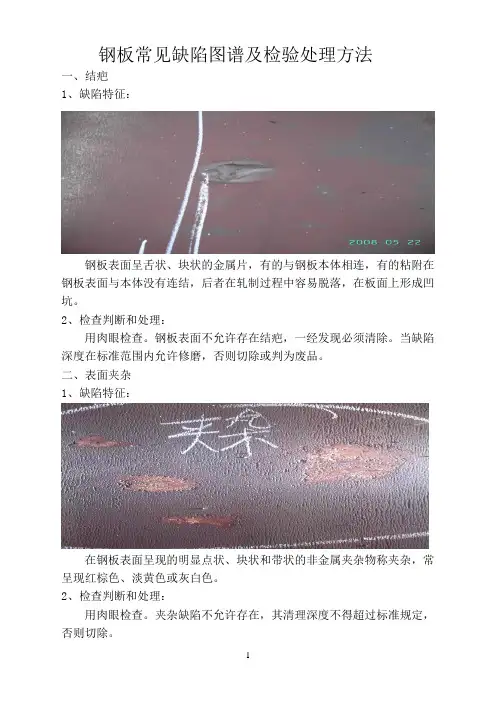

钢板常见缺陷图谱及检验处理方法一、结疤1、缺陷特征：钢板表面呈舌状、块状的金属片，有的与钢板本体相连，有的粘附在钢板表面与本体没有连结，后者在轧制过程中容易脱落，在板面上形成凹坑。

2、检查判断和处理：用肉眼检查。

钢板表面不允许存在结疤，一经发现必须清除。

当缺陷深度在标准范围内允许修磨，否则切除或判为废品。

二、表面夹杂1、缺陷特征：在钢板表面呈现的明显点状、块状和带状的非金属夹杂物称夹杂，常呈现红棕色、淡黄色或灰白色。

2、检查判断和处理：用肉眼检查。

夹杂缺陷不允许存在，其清理深度不得超过标准规定，否则切除。

三、分层1、缺陷特征：钢板断面上呈现的明显金属分离现象称分层，缺陷处可见未焊合的缝隙，有时缝隙内还有肉眼可见的夹杂物。

2、检查判断和处理：用肉眼检查。

标准规定分层是不允许存在的缺陷，钢板分层部分必须切除。

四、爪裂1、缺陷特征：钢板表面呈现的深浅不等，类似于鸡爪形状的裂纹称为爪裂。

2、 检查判断和处理：用肉眼检查。

标准规定钢板表面裂纹不允许存在，缺陷部分必须切除或用砂轮修磨清理，但清理深度一定要符合标准规定。

五、纵裂1、缺陷特征：钢板表面沿轧制方向具有一定深度和长度的裂纹称为纵裂。

2、检查判断和处理：用肉眼检查。

标准规定钢板表面裂纹不允许存在，缺陷部分必须切除或用砂轮修磨清理，但清理深度一定要符合标准规定。

六、横向边裂1、缺陷特征：钢板边部呈现的形状不同，深浅不等，方向任意的裂纹称为横向边裂。

2、检查判断和处理：用肉眼检查。

标准规定钢板表面裂纹不允许存在，缺陷部分必须切除或用砂轮修磨清理，但清理深度一定要符合标准规定。

七、纵向边裂1、缺陷特征：钢板表面沿轧制方向具有一定深度和长度，一条或多条长短不一的裂纹称为纵向边裂，纵向边裂与横向边裂的区别在于纵向边裂沿钢板的轧制方向，长度较长，而横向边裂方向任意，裂纹长度较短。

2、检查判断和处理：用肉眼检查。

标准规定钢板表面裂纹不允许存在，缺陷部分必须切除或用砂轮修磨清理，但清理深度一定要符合标准规定。

新钢1580mm生产线热轧卷板质量缺陷判定标准及图谱本标准主要根据表面检测仪上的带钢上下表面缺陷等级和近来热卷质量异议情况来确立判定依据的，并对热卷的质量异议图片、表面检测仪上的图片和现场钢卷图片缺陷组成缺陷图谱，对缺陷的特征、产生的原因、预防措施和检查判定进行了归纳。

本标准主要分以下三大部分。

一、表面检测仪缺陷等级划分；二、钢卷缺陷判定标准；三、热轧卷缺陷图谱。

本标准起草人：唐小勇、朱永宽。

一、表面检测仪缺陷等级划分上下表面仪上表面缺陷等级分为5级：轻微为1，2级——显示为鲜绿色。

一般缺陷为3级——显示为黄色严重缺陷为4级——显示为淡红色极严重缺陷为5级——显示为红色1级的缺陷面积＜2mm*2mm2级的缺陷面积在（2mm*2mm——5mm*5mm）之间3级的缺陷面积在（5mm*5mm——10mm*10mm）之间4级的缺陷面积在（10mm*10mm——15mm*15mm）之间5级的缺陷面积＞15mm*15mm二、钢卷缺陷判定标准（客户有特殊要求时，按客户特殊要求进行；否则，按以下标准判定。

）表1缺陷类型钢种国内或出口判定标准补充规定结疤或重皮（见缺陷图谱1）冷轧基料和管线钢国内只允许边部10mm以内存在，否则判订单外。

对于只是在带钢头尾存在重皮或结疤，要对其进行切除处理。

出口热轧商品卷国内只允许边部15mm以内存在，否则判订单外。

出口只允许边部10mm以内存在，否则判订单外。

气泡（见缺陷图谱2）冷轧基料和管线钢国内只允许边部15mm以内存在气泡，且在带钢边部的长度方向每米不多于1个，缺陷宽度＜6mm、长度＜20mm，可放行。

对不符合判定标准的钢卷判订单外，临时封锁，上平整线做第二次判定。

出口只允许边部10mm以内存在气泡，且在带钢边部的长度方向每米不多于1个，缺陷宽度＜6mm、长度＜20mm，可放行。

热轧商品卷国内①允许边部25mm以内存在气泡，且在带钢边部的长度方向每米不多于1个，缺陷宽度＜6mm、长度＜20mm，可放行；②对于国内的热轧商品卷，带钢宽度其它部位若出现翘皮，只要在表面缺陷等级≤3级，且相邻两个缺陷沿轧制方向的距离超过3米，可放行。

热轧钢卷缺陷1、精轧边损宏观特征：损伤处平滑；产生原因：带钢边部与精轧导轮、侧导板等接触，产生剧烈摩擦，边部金属损伤；2、卷取边损宏观特征：损伤处不平滑；产生原因：卷取侧导板压靠过紧，或侧导板损伤，带钢边部与之产生剧烈摩擦，造成边部金属损伤；3、卷层错动宏观特征：外观形状不一，无规律；位于钢卷两侧端面。

产生原因：钢卷或捆包在行车吊运过程中，端面受到夹具擦刮，金属破损；4、边部毛刺宏观特征：锯齿状，大小各不相同，比较锋利，易对包装、皮肤划伤。

产生原因：板坯加热过程中存在夹心现象、轧件宽度方向温度不均匀等原因、上下表温度不均等原因，表层金属在宽展中溢出，在后续减薄延伸过程中断裂；小结对于边损缺陷，如果用户对采购的钢卷还要进行切边，则影响不大，用户如果分条使用，也没什么问题，但可能会有损失。

对于边部毛刺类缺陷，主要是影响厂内后道冷轧工序的生产，用户使用一般没问题，但用户采购钢卷用于深加工，则边部毛刺也要注意。

以上缺陷如果条件允许，可以用砂轮机人工对侧面进行打磨，可以适当减轻缺陷程度。

热轧钢卷外形质量缺陷1、塔形宏观特征：部分卷层凸出或凹于钢卷端部平面。

产生原因：带钢卷取过程中，由于夹送辊辊缝呈楔形、进卷板机时对中不良、带钢存在镰刀弯、助卷辊间隙过大等原因，造成钢卷内圈部分卷层凸出；2、溢出边产生原因：原因和塔形一样，只是凸起部分比较小；3、卷层错动宏观特征：部分卷层反复凸出、凹于钢卷端部平面，参差不齐；产生原因：卷筒传动端磨损严重，转动时存在较大的离心差；卷取前侧导板开口度过大，带钢轴向往复窜动；4、内圈松卷宏观特征：钢卷内圈卷层松垮，卷层之间存在较大的间隙，严重者可见带头塌落；产生原因：卷取张力设置不合理；卷取完毕后，卷筒反转；5、外圈松卷宏观特征：钢卷外圈卷层松垮。

产生原因：捆带断裂，外圈部分卷层松垮；人工打捆，捆带未收紧；6、扁卷宏观特征：目视观察钢卷整体为椭圆形；产生原因：由于钢卷卷取温度过高、长时间卧式堆放、卧式放卷堆垛过高、卷取张力小卷层松散、吊运过程中承受了较大的冲击等原因，造成钢卷整体塌扁；以上6种钢卷会出现的质量问题会影响用户的上卷、开卷、吊运，如果是冷轧、涂镀产品还会影响产品表面质量，甚至不能使用。
