钢板常见缺陷图谱及检验处理方法20090331-1

冷轧产品表面缺陷图谱为方便管理者和操作者识别冷轧产品的表面缺陷、了解缺陷产生的原因及规X冷轧产品的质量缺陷定义，收集和整理了本缺陷图谱手册，以利于提高产品质量。

目录第一部分：冷轧质量缺陷定义规X第二部分：质量缺陷实例及分析第一部分冷轧质量缺陷定义规X1.凸棱：分布在钢带的纵向上，目视缺陷部位发亮，用手触摸有凸起的感觉。

2.夹杂：钢板表面有明显的呈白色或黑色的点状、块状、长条状缺陷，严重时表面起皮。

3.氧化铁皮：钢带表面粘附着一层鱼鳞状、细条状、块状或弥散型点状的棕色或灰黑色物，可表现为麻点、线痕或大面积的压痕。

4.翘皮：是呈舌状、线状、层状或M状的折叠（不连续，常出现翘起），常出现在钢带表面边部。

5.欠酸洗：钢带表面残留着未酸洗掉的氧化铁皮，呈横向的黑色条纹（类似“抬头纹”的横向黑色细纹），形成带状或片状分布在钢板表面上。

用手摸，手上将粘有黑色的污物。

6.过酸洗：钢带表面比正常酸洗后的钢板粗糙，颜色不是银白色，而是呈现暗黑色或棕黑色。

7.停车斑：停车斑是酸洗线停车时，由于化学物质沾在钢带表面形成大片斑迹。

可分布在钢带的任何位置。

8.震纹：呈不规则波纹状，沿轧制方向可分布在整个钢带宽度上，在轧制方向上钢带厚度有变化。

9.乳化液斑：是残留在钢带表面的裂化乳化液，随机的分布在钢带表面，形状不规则，颜色发暗。

10.黑带：钢板表面上的黑色薄膜，呈条状或片状纵向分布，条状宽窄不同，颜色深浅不一。

11.轧油斑：钢带表面上存在大小不等的黑色或褐色的斑痕，经退火后一般有明显的轮廓线。

12.孔洞：钢带表面非连续的、贯穿钢带上下表面的缺陷。

一般位于钢带的中部或边部，大多呈串状分布。

13.清洗黑印：钢带经过清洗机组后，沿带钢轧制方向有表面残留的黑色痕迹。

14.清洗液残留：经过清洗机组后，钢带表面残留的清洗液，呈片状，退火前不明显，退火后呈现白色斑迹。

15.氧化：冷轧钢带退火后在钢带表面呈现的黄色或蓝色痕迹，罩式炉退火后在钢带边部呈S形，在连续退火情况下，变色痕迹会均匀的分布在整个钢带表面。

1、圆钢1.1耳子棒材表面沿轧制方向的连续条状凸起，肉眼即可辨别。

1.1.1产生原因主要是轧件在孔型内过充满、导卫安装不正确、钢温低等造成的；过盈充满、减面率过大、辊缝调整不当、入口倒卫偏。

单耳多是由安装不正导致的，双耳多是由K2孔来料大，造成成品到此过充满引起的。

1.1.2解决办法入口导板要对准孔型，安装牢靠；合理使用坯料，保证各槽钢尺寸及断面形状合格；使用适当的孔型，适当的压下量。

2.1折叠棒材表面沿轧制方向平直或弯曲的曲线，在横截面呈小角度交角状的缺陷，这种折叠线很长，几乎通向整个产品的纵向，肉眼即可识别。

2.1.1产生原因由于前道次产生耳子，也可能是其他纵向突起物扎入本体；方坯缺陷处理不当留下的深沟，轧制时可能形成折叠；切分带宽大形成折叠；钢坯质量切分形成折叠。

判断是否轧钢原因：是否通条折叠或者连续批次都出现折叠。

2.1.2解决办法进行适当的轧辊调整，合理使用各槽钢料；正确安装导卫板，对准孔型；经常检查入口导卫板的磨损情况。

3.1裂纹顺着轧制方向出现的比较深的连续的线状缺陷，肉眼即可辨别。

3.1.1产生原因一是由于炼钢连铸坯的原因，一般裂纹内有夹杂物，因为坯料上有未消除的裂纹、皮下气泡、及金属夹杂物等在棒材表面形成裂纹缺陷；二是轧钢原因引起的，主要是加热和冷却制度的影响。

在冷却过程中由于组织应力和热应力的原因，加热时，尤其是高碳钢和合金钢的导热性比较差，如果加热过快很容易造成钢坯内外温度不均而产生裂纹。

3.1.2解决办法控制冷却制度，制定合理的加热制度。

4.1结巴在棒材表面与棒材本体部分结合或者完全未结合的金属片状层，肉眼即可辨别。

4.1.1产生原因在成品以前道次轧件上凸起物扎入本体形成；已脱离轧件的金属碎屑扎在轧件表面上形成；前道轧槽有掉肉现象。

4.1.2解决办法清理坯料上的异物；及时清理导卫上的刮丝。

5.1划伤或划痕主要是成品，特别是高温下的成品，通过有缺陷的的设备将棒材表面划伤所造成的，肉眼即可识别。

结疤（重皮）1. 缺陷特征附着在钢带表面，形状不规则翘起的金属薄片称结疤。

呈现叶状、羽状、条状、鱼鳞状、舌端状等。

结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落；另一种是与钢的本体没有连结，但粘合到板面上，易于脱落，脱落后形成较光滑的凹坑。

2. 产生原因及危害产生原因：①板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢带表面上;②板坯表面留有火焰清理后的残渣，经轧制压入钢带表面危害：导致后序加工使用过程中出现金属剥离或产生孔洞。

3. 预防及消除方法加强板坯质量验收，发现板坯表面存在结疤和火焰清理后残渣应清理干净。

气泡图1开口气泡图2开口气泡1. 缺陷特征钢带表面无规律分布的圆形或椭圆形凸包缺陷称气泡。

其外缘较光滑，气泡轧破后，钢带表面出现破裂或起皮。

某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。

2. 产生原因及危害产生原因：①因脱氧不良、吹氮不当等导致板坯内部聚集过多气体；②板坯在炉时间长，皮下气泡暴露或聚集长大。

危害：可能导致后序加工使用过程中产生分层或焊接不良。

3. 预防及消除方法①加强板坯质量验收，不使用气泡缺陷暴露的板坯；②严格按规程加热板坯，避免板坯在炉时间过长。

压入氧化铁皮图1 一次（炉生）氧化铁皮（压入）图2 二次氧化铁皮（轧制过程产生）图3二次氧化铁皮（轧辊氧化膜脱落）1. 缺陷特征热轧过程中氧化铁皮压入钢带表面形成的一种表面缺陷称压入氧化铁皮。

按其产生原因不同可分为炉生（一次）氧化铁皮、轧制过程中产生的（二次）氧化铁皮或轧辊氧化膜脱落压入带钢表面形成的（二次）氧化铁皮。

2. 产生原因及危害产生原因：①钢坯表面存在严重纵裂纹；②钢坯加热工艺或加热操作不当，导致炉生铁皮难以除尽；③高压除鳞水压力低、喷嘴堵塞等导致轧制过程中产生的氧化铁皮压入带钢表面；④轧制节奏过快、轧辊冷却不良等导致轧辊表面氧化膜脱落压入带钢表面。

危害：影响钢带表面质量和涂装效果。

3. 预防及消除方法①加强钢坯质量验收，表面存在严重纵裂纹的板坯应清理合格后使用；②合理制订钢坯加热工艺，按规程要求加热板坯；③定期检查高压除鳞水系统设备，保证除鳞水压力，避免喷嘴堵塞;④合理控制轧制节奏，确保轧辊冷却效果，防止轧辊表面氧化膜脱落。

厚钢板内部缺陷分析厚钢板容易产生以下两种缺陷:(一) 钢板中间内部的点状密集缺陷整张钢板从头至尾或板长的1/2以上都为点状密集缺陷,连续不断,缺陷波高多在30%～80%之间,缺陷为单层或多层,缺陷深度约位于板厚1/2处,对底波影响2～8dB。

(二) 钢板尾部的分层或面积缺陷钢板尾部部分区域(板长的1/4～1/6)有一处或多处分层或面积缺陷,缺陷波在80%以上,缺陷对底波影响多数为4～6dB,少数达10～18dB。

钢锭帽口线附近特别容易产生点状密集缺陷, 点状密集缺陷部位的中心疏松比较严重. 在对钢板进行轧制时,钢锭中大颗粒夹杂物被破碎而形成细小的弥散状的缺陷,这种情况的出现,容易造成探伤不合格。

整炉钢液的洁净度出现了问题,很容易造成同炉钢水多支钢锭出现同类情况,影响钢板超声波探伤合格率的提高。

此次发现的缺陷基本判定为: 内部的点状密集缺陷,微观情况如下图:点状密集缺陷在UT屏上显示为:检测原理 缺陷波形缺陷波形 缺陷波形参考上图,根据EEN10160-1999标准,以下几种情况,可以判断缺陷是否超标:1)缺陷直接超过屏幕上的红线(DGS曲线), 这个曲线是以Ф11mm的平底孔当量标准作为参考,绘制出来的.2)缺陷没有超过红线,但已经引起了底波的降低,首先把底波升到正常的高度,看看缺陷波是否超过这个红线,如果超过,则缺陷超过标准要求.3)没有发现缺陷波,但是底波已经严重衰减,通常底波的降低超过了6dB,我们也判定此处不合格.如果钢板中有大面积的倾斜缺陷,就会出现这种情况.(三) 镇静钢钢锭凝固结构的形成机理及与探伤缺陷的关系根据中国国内某大钢厂对钢锭—钢板超声波探伤不合格的统计数据,点状密集缺陷约占探伤不合缺陷总量的80%左右,其余为尾部的分层或面积缺陷,这与钢锭的凝固结构和机理有着密切关系。

这批钢板属于镇静钢,镇静钢为完全脱氧的钢。

通常注成上大下小带保温帽的锭型，浇注时钢液镇静不沸腾。

由于锭模上部有保温帽（在钢液凝固时作补充钢液用），这节帽头在轧制开坯后需切除，故钢的收缩率低，但组织致密，偏析小，质量均匀。

64个带钢常见缺陷图谱1不规则表面夹杂（夹层）(Irregular Shells)【外观特征】板带钢表面的薄层折叠，缺陷常呈灰白色，其大小、形状不一，不规则分布于板带钢表面。

【产生原因】板坯表面或皮下有非金属夹杂，这些夹杂在轧制过程中被破碎或暴露而形成夹层状折叠。

【检查判断】肉眼检查，钢板和钢带不得有夹层。

2带状表面夹杂（夹层）(Seams)【外观特征】板带钢表面的夹杂呈线状或带状不规则地沿轧向分布，有时以点状或舌状逐渐消失。

【产生原因】板坯皮下的夹杂在轧制出现剧烈延伸、破裂而造成。

【检查判断】肉眼检查，钢板和钢带不得有夹层。

3气泡(Blisters)【外观特征】板带钢表面凸起内有气体，分布无规律，有闭口气泡和开口气泡之分。

【产生原因】板坯由于大量气体在凝固过程中不能逸出，被封闭在内部而形成气体夹杂。

在热轧时，空洞与孔穴被拉长，并随着轧材厚度减薄，被带至产品的表面或边部。

最终，高的气体压力使产品表面或边部出现圆顶状的凸起物或挤出物。

【检查判断】肉眼检查，钢板和钢带不得有气泡。

4结疤（重皮）(Scabs)【外观特征】以不规则的舌状、鱼鳞状、条状或M状的金属薄片分布于带钢表面。

一种与带钢基体相连；另一种与带钢基体不相连，但粘合到表面上，易于脱落，脱落后形成较光滑的凹坑。

【产生原因】由于板坯表面有结疤、毛刺，轧后残留在带钢表面。

或板坯经火焰清理后留有残渣，在轧制中压入表面。

【检查判断】肉眼检查，钢板和钢带不得有结疤。

5分层(Split layer)【检查判断】肉眼检查，钢板和钢带不得有分层。

翘皮(Spills)【检查判断】根据标准和使用要求不同进行【检查判断】。

飞翅（Spills）【外观特征】以不同尺寸的箭形微小折叠不连续地出现在上下任一表面，常出现在带钢边部。

翅。

边裂(Edge cracks)【检查判断】肉眼检查，钢板和钢带不得有边裂。

边部过烧(Burnt edges)【外观特征】沿带钢边部出现的裂痕和裂纹，它可能在带钢的一侧或两侧出现于整个长度上。

科普知识钢铁材料常见缺陷（图谱）及产生原因我们在材料采购、生产加工以及试验检测过程中，经常发现材料中存在这样那样不同程度的缺陷，有的缺陷可能直接影响到使用。

为了进一步了解和识别缺陷成因及其对构件的影响，与大家共同学习，共同提高，第一部分为“钢铁材料常见缺陷及产生原因”; 第二部分为“缺陷图谱”；“图谱”部分是笔者多年收集、整理、编写而成，供大家参考。

（一）钢铁材料常见缺陷及产生原因型钢常见缺陷重轨常见缺陷线材常见缺陷中厚板常见缺陷热轧板（卷）常见缺陷冷轧板（卷）常见缺陷镀锌板（卷）常见缺陷镀锡板（卷）常见缺陷彩涂板（卷）常见缺陷硅钢产品常见缺陷露晶带钢表面上可看到隐约可见的晶粒。

(1)CA3线MgO底层含水率较高。

(2)带钢在CA3线过氢化或油污清洗不净。

(3)CB炉露点高。

保护气体中的含氧量高或含有水份。

(4)保护气体供给量不是。

(5)钢卷装CB炉前滞留时间长使MgO含水率增高。

(6)密封不严吸人空气。

二：缺陷图谱图1-8为弯曲试验缺陷，图9-21为拉伸断口图1:刮伤图2：角钢中夹渣分层图3：角钢夹渣分层图4：夹杂分层图5：气泡起层图6：三分层缺陷图7：气泡形成三分层图8：角钢上的缩管分层图9：结晶状断口和星状断口图10：全杯状断口和半杯状断口图11：菊花状断口和燕尾断口图12：燕尾断口和斜断口图13：中心增碳和心部增碳图14：心部增碳图15：表面增碳图16：结晶胎性断口和残余增碳图17：结晶胎性断口和残余缩孔断口图18：残余缩孔断口和残余缩孔图19：缩孔断口和缩孔横截面劈开成二半图20：缩孔断口图21：白点断口和劈开断口。

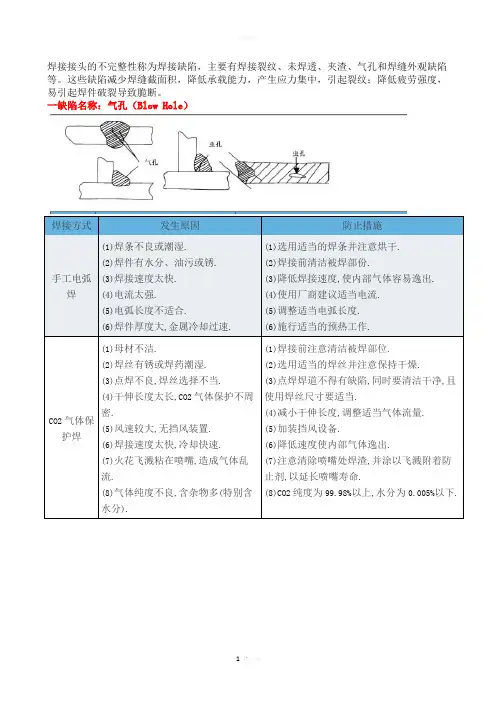

焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。

这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。

一缺陷名称：气孔（Blow Hole）焊接方式发生原因防止措施手工电弧焊(1)焊条不良或潮湿.(2)焊件有水分、油污或锈.(3)焊接速度太快.(4)电流太强.(5)电弧长度不适合.(6)焊件厚度大,金属冷却过速.(1)选用适当的焊条并注意烘干.(2)焊接前清洁被焊部份.(3)降低焊接速度,使内部气体容易逸出.(4)使用厂商建议适当电流.(5)调整适当电弧长度.(6)施行适当的预热工作.CO2气体保护焊(1)母材不洁.(2)焊丝有锈或焊药潮湿.(3)点焊不良,焊丝选择不当.(4)干伸长度太长,CO2气体保护不周密.(5)风速较大,无挡风装置.(6)焊接速度太快,冷却快速.(7)火花飞溅粘在喷嘴,造成气体乱流.(8)气体纯度不良,含杂物多(特别含水分).(1)焊接前注意清洁被焊部位.(2)选用适当的焊丝并注意保持干燥.(3)点焊焊道不得有缺陷,同时要清洁干净,且使用焊丝尺寸要适当.(4)减小干伸长度,调整适当气体流量.(5)加装挡风设备.(6)降低速度使内部气体逸出.(7)注意清除喷嘴处焊渣,并涂以飞溅附着防止剂,以延长喷嘴寿命.(8)CO2纯度为99.98%以上,水分为0.005%以下.埋弧焊接(1)焊缝有锈、氧化膜、油脂等有机物的杂质.(2)焊剂潮湿.(3)焊剂受污染.(4)焊接速度过快.(5)焊剂高度不足.(6)焊剂高度过大,使气体不易逸出(特别在焊剂粒度细的情形).(7)焊丝生锈或沾有油污.(8)极性不适当(特别在对接时受污染会产生气孔).(1)焊缝需研磨或以火焰烧除,再以钢丝刷清除.(2)约需300℃干燥(3)注意焊剂的储存及焊接部位附近地区的清洁,以免杂物混入.(4)降低焊接速度.(5)焊剂出口橡皮管口要调整高些.(6)焊剂出口橡皮管要调整低些,在自动焊接情形适当高度30-40mm.(7)换用清洁焊丝.(8)将直流正接(DC-)改为直流反接(DC+).设备不良(1)减压表冷却,气体无法流出.(2)喷嘴被火花飞溅物堵塞.(3)焊丝有油、锈.(1)气体调节器无附电热器时,要加装电热器,同时检查表之流量.(2)经常清除喷嘴飞溅物.并且涂以飞溅附着防止剂.(3)焊丝贮存或安装焊丝时不可触及油类.自保护药芯焊丝(1)电压过高.(2)焊丝突出长度过短.(3)钢板表面有锈蚀、油漆、水分.(4)焊枪拖曳角倾斜太多.(5)移行速度太快,尤其横焊.(1)降低电压.(2)依各种焊丝说明使用.(3)焊前清除干净.(4)减少拖曳角至约0-20°.(5)调整适当.二缺陷名称咬边（Undercut)焊接方式发生原因防止措施手工电弧焊(1)电流太强.(2)焊条不适合.(3)电弧过长.(4)操作方法不当.(5)母材不洁.(6)母材过热.(1)使用较低电流.(2)选用适当种类及大小之焊条.(3)保持适当的弧长.(4)采用正确的角度,较慢的速度,较短的电弧及较窄的运行法.(5)清除母材油渍或锈.(6)使用直径较小之焊条.CO2气体保护焊(1)电弧过长,焊接速度太快.(2)角焊时,焊条对准部位不正确.(3)立焊摆动或操作不良,使焊道二边填补不足产生咬边.(1)降低电弧长度及速度.(2)在水平角焊时,焊丝位置应离交点1-2mm.(3)改正操作方法.三缺陷名称：夹渣（Slag Inclusion)焊接方式发生原因防止措施手工电弧焊(1)前层焊渣未完全清除.(2)焊接电流太低.(3)焊接速度太慢.(4)焊条摆动过宽.(5)焊缝组合及设计不良.(1)彻底清除前层焊渣.(2)采用较高电流.(3)提高焊接速度.(4)减少焊条摆动宽度.(5)改正适当坡口角度及间隙.CO2气体电弧焊(1)母材倾斜(下坡)使焊渣超前.(2)前一道焊接后,焊渣未清洁干净.(3)电流过小,速度慢,焊着量多.(4)用前进法焊接,开槽内焊渣超前甚多.(1)尽可能将焊件放置水平位置.(2)注意每道焊道之清洁.(3)增加电流和焊速,使焊渣容易浮起.(4)提高焊接速度埋弧焊接(1)焊接方向朝母材倾斜方向,因此焊渣流动超前.(2)多层焊接时,开槽面受焊丝溶入,焊丝过于靠近开槽的侧边.(3)在焊接起点有导板处易产生夹渣.(4)电流过小,第二层间有焊渣留存,在焊接薄板时容易产生裂纹.(5)焊接速度过低,使焊渣超前.(6)最后完成层电弧电压过高,使得游离焊渣在焊道端头产生搅卷.(1)焊接改向相反方向焊接,或将母材尽可能改成水平方向焊接.(2)开槽侧面和焊丝之间距离,最少要大于焊丝直径以上.(3)导板厚度及开槽形状,需与母材相同.(4)提高焊接电流,使残留焊渣容易熔化.(5)增加焊接电流及焊接速度.(6)减小电压或提高焊速,必要时盖面层由单道焊改为多道焊接.自保护药芯焊丝(1)电弧电压过低.(2)焊丝摆弧不当.(3)焊丝伸出过长.(4)电流过低,焊接速度过慢.(5)第一道焊渣,未充分清除.(6)第一道结合不良.(7)坡口太狭窄.(8)焊缝向下倾斜.(1)调整适当.(2)加多练习.(3)依各种焊丝使用说明.(4)调整焊接参数.(5)完全清除(6)使用适当电压,注意摆弧.(7)改正适当坡口角度及间隙.(8)放平,或移行速度加快.四缺陷名称：未焊透（Incomplete Penetration)焊接方式发生原因防止措施手工电弧焊(1)焊条选用不当.(2)电流太低.(3)焊接速度太快温度上升不够,又进行速度太慢电弧冲力被焊渣所阻挡,不能给予母材.(4)焊缝设计及组合不正确.(1)选用较具渗透力的焊条.(2)使用适当电流.(3)改用适当焊接速度.(4)增加开槽度数,增加间隙,并减少根深.CO2气体保护焊(1)电弧过小,焊接速度过低.(2)电弧过长.(3)开槽设计不良.(1)增加焊接电流和速度.(2)降低电弧长度.(3)增加开槽度数.增加间隙减少根深.自保护药芯焊丝(1)电流太低.(2)焊接速度太慢.(3)电压太高.(4)摆弧不当.(5)坡口角度不当.(1)提高电流.(2)提高焊接速度.(3)降低电压.(4)多加练习.(5)采用开槽角度大一点.五缺陷名称：裂纹（Crack)(8)首道焊道不足抵抗收缩应力. (8)首道焊接之焊着金属须充分抵抗收缩应力.CO2气体保护焊(1)开槽角度过小,在大电流焊接时,产生梨形和焊道裂纹.(2)母材含碳量和其它合金量过高(焊道及热影区).(3)多层焊接时,第一层焊道过小.(4)焊接顺序不当,产生拘束力过强.(5)焊丝潮湿,氢气侵入焊道.(6)套板密接不良,形成高低不平,致应力集中.(7)因第一层焊接量过多,冷却缓慢(不锈钢,铝合金等).(1)注意适当开槽角度与电流的配合,必要时要加大开槽角度.(2)采用含碳量低的焊条.(3)第一道焊着金属须充分能抵抗收缩应力.(4)改良结构设计,注意焊接顺序,焊后进行热处理.(5)注意焊丝保存.(6)注意焊件组合之精度.(7)注意正确的电流及焊接速度.埋弧焊接(1)对焊缝母材所用的焊丝和焊剂之配合不适当(母材含碳量过大,焊丝金属含锰量太少).(2)焊道急速冷却,使热影响区发生硬化.(3)焊丝含碳、硫量过大.(4)在多层焊接之第一层所生焊道力,不足抵抗收缩应力.(5)在角焊时过深的渗透或偏析.(6)焊接施工顺序不正确,母材拘束力大.(7)焊道形状不适当,焊道宽度与焊道深度比例过大或过小.(1)使用含锰量较高的焊丝,在母材含碳量多时,要有预热之措施.(2)焊接电流及电压需增加,焊接速度降低,母材需加热措施.(3)更换焊丝.(4)第一层焊道之焊着金属须充分抵抗收缩应力.(5)将焊接电流及焊接速度减低,改变极性.(6)注意规定的施工方法,并予焊接操作施工指导.(7)焊道宽度与深度的比例约为1：1：25,电流降低,电压加大.六缺陷名称：变形（Distortion）焊接方式发生原因防止措施手焊、CO2气体保护焊、自保护药芯焊丝焊接、自动埋弧焊接.(1)焊接层数太多.(2)焊接顺序不当.(3)施工准备不足.(4)母材冷却过速.(5)母材过热.(薄板)(6)焊缝设计不当.(7)焊着金属过多.(8)拘束方式不确实.(1)使用直径较大之焊条及较高电流.(2)改正焊接顺序(3)焊接前,使用夹具将焊件固定以免发生翘曲.(4)避免冷却过速或预热母材.(5)选用穿透力低之焊材.(6)减少焊缝间隙,减少开槽度数.(7)注意焊接尺寸,不使焊道过大.(8)注意防止变形的固定措施.七其他缺陷缺陷名称发生原因防止措施搭叠(Overlap)(1)电流太低.(2)焊接速度太慢.(1)使用适当的电流.(2)使用适合的速度.焊道外观形状不良(B ad Appearance)(1)焊条不良.(2)操作方法不适.(3)焊接电流过高,焊条直径过粗.(4)焊件过热.(5)焊道内,熔填方法不良.(6)导电嘴磨耗.(7)焊丝伸出长度不变.(1)选用适当大小良好的干燥焊条.(2)采用均匀适当之速度及焊接顺序.(3)选用适当电流及适当直径的焊接.(4)降低电流.(5)多加练习.(6)更换导电嘴.(7)保持定长、熟练.凹痕(Pit)(1)使用焊条不当.(2)焊条潮湿.(3)母材冷却过速.(4)焊条不洁及焊件的偏析.(1)使用适当焊条,如无法消除时用低氢型焊条.(2)使用干燥过的焊条.(3)减低焊接速度,避免急冷,最好施以预热或(5)焊件含碳、锰成分过高.后热.(4)使用良好低氢型焊条.(5)使用盐基度较高焊条.偏弧(Arc Blow)(1)在直流电焊时,焊件所生磁场不均,使电弧偏向.(2)接地线位置不佳.(3)焊枪拖曳角太大.(4)焊丝伸出长度太短.(5)电压太高,电弧太长.(6)电流太大.(7)焊接速度太快.(1)·电弧偏向一方置一地线.·正对偏向一方焊接.·采用短电弧.·改正磁场使趋均一.·改用交流电焊(2)调整接地线位置.(3)减小焊枪拖曳角.(4)增长焊丝伸出长度.(5)降低电压及电弧.(6)调整使用适当电流.(7)焊接速度变慢.烧穿(1)在有开槽焊接时,电流过大.(2)因开槽不良焊缝间隙太大.(1)降低电流.(2)减少焊缝间隙.焊道不均匀(1)导电嘴磨损,焊丝输出产生摇摆.(2)焊枪操作不熟练.(1)将焊接导电嘴换新使用.(2)多加操作练习.焊泪(1)电流过大,焊接速度太慢.(2)电弧太短,焊道高.(3)焊丝对准位置不适当.(角焊时)(1)选用正确电流及焊接速度.(2)提高电弧长度.(3)焊丝不可离交点太远.火花飞溅过多(1)焊条不良.(2)电弧太长.(3)电流太高或太低.(4)电弧电压太高或太低.(5)焊丝突出过长 .(6)焊枪倾斜过度,拖曳角太大.(7)焊丝过度吸湿.(8)焊机情况不良.(1)采用干燥合适之焊条.(2)使用较短之电弧.(3)使用适当之电流.(4)调整适当.(5)依各种焊丝使用说明.(6)尽可能保持垂直,避免过度倾斜.(7)注意仓库保管条件.(8)修理,平日注意保养.焊道成蛇行状(1)焊丝伸出过长.(2)焊丝扭曲.(3)直线操作不良.(1)采用适当的长度,例如实心焊丝在大电流时伸出长20-25mm.在自保护焊接时伸出长度约为40-50mm.(2)更换新焊丝或将扭曲予以校正.(3)在直线操作时,焊枪要保持垂直.电弧不稳定(1)焊枪前端之导电嘴比焊丝心径大太多.(2)导电嘴发生磨损.(3)焊丝发生卷曲.(4)焊丝输送机回转不顺.(5)焊丝输送轮子沟槽磨损.(6)加压轮子压紧不良.(7)导管接头阻力太大.(1)焊丝心径必须与导电嘴配合.(2)更换导电嘴.(3)将焊丝卷曲拉直.(4)将输送机轴加油,使回转润滑.(5)更换输送轮.(6)压力要适当,太松送线不良,太紧焊丝损坏.(7)导管弯曲过大,调整减少弯曲量.喷嘴与母材间发生电弧(1)喷嘴,导管或导电嘴间发生短路.(1)火花飞溅物粘及喷嘴过多须除去,或是使用焊枪有绝缘保护之陶瓷管.焊枪喷嘴过热(1)冷却水不能充分流出.(2)电流过大.(1)冷却水管不通,如冷却水管阻塞,必须清除使水压提升流量正常.(2)焊枪使用在容许电流范围及使用率之内.焊丝粘住导电嘴(1)导电嘴与母材间的距离过短.(2)导管阻力过大,送线不良.(3)电流太小,电压太大.(1)使用适当距离或稍为长些来起弧,然后调整到适当距离.(2)清除导管内部,使能平稳输送.(3)调整适当电流,电压值.欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
