(整理)钢铁材料常见缺陷图谱及产生原因

型钢常见缺陷缺陷名称缺陷特征产生原因结疤型钢表面上的疤状金属薄块。

其大小、深浅不等，外形极不规则，常呈指甲状、鱼鳞状、块状、舌头状无规律地分布在钢材表面上，结疤下常有非金属夹杂物。

由于钢坯未清理，使原有的结疤轧后仍残留在钢材表面上。

表面夹杂暴露在钢材表面上的非金属物质称为表面夹杂,一? 般呈点状、块状和条状分布，其颜色有暗红、淡黄、灰白等，机械的粘结在型钢表面上，夹杂脱落后出现一定深度的凹坑，其大小、形状无一定规律。

???(1)钢坯带来的表面非金属夹杂物。

(2)在加热或轧制过程中，偶然有非金属夹杂韧(如加热炉的耐火材料及炉渣等)，炉附在钢坯表面上，轧制时被压入钢材，冷却经矫直后部分脱落分层此缺陷在型钢的锯切断面上呈黑线或黑带状，严重的分离成两层或多层，分层处伴随有夹杂物。

?(1)主要是由于镇静钢的缩孔或沸腾钢的气囊未切净。

(2)钢坯的皮下气泡，严重疏松，在轧制时未焊台，严重的夹杂物也会造成分层。

(3)钢坯的化学成份偏析严重，当轧制较薄规格时，也可能形成分层。

气泡(凸包）型钢表面呈现的一种无规律分布的园形凸起称为凸包，凸起部分的外缘比较园滑，凸包破裂后成鸡爪形裂口或舌形结疤，叫气泡。

多产生于型钢的角部及腿尖。

钢坯有皮下气泡，轧制时未焊合。

裂纹顺轧制方向出现在型钢表面上的线形开裂，一般呈直线形，有时呈“Y”形，多为通长出现，有时局部出现。

(1)钢坯有裂缝或皮下气泡、非金属夹杂物，经轧制破裂暴露。

(2)加热温度不均匀，温度过低，轧件在轧制时各部延伸与宽展不一致。

(3)加热速度过快、炉尾温度过高或轧制后冷却不当，易形成裂纹，此种情况多发生在高碳钢和低合金钢上。

尺寸超差（尺寸不合、规格不合）尺寸超差是指型钢截面几何尺寸不符标准规定要求的统称。

这类缺陷名目繁多，大部以产生部位以及其超差程度加以命名。

例工、槽、角钢的腿长、腿短、腰厚、腰薄及一腿长，一腿短。

(1)对工字钢成品孔腿长往往表现在开口腿上，主要由于腰部压下量不够，角钢和槽钢成品孔压下量的大小，直接影响腿长和腿短。

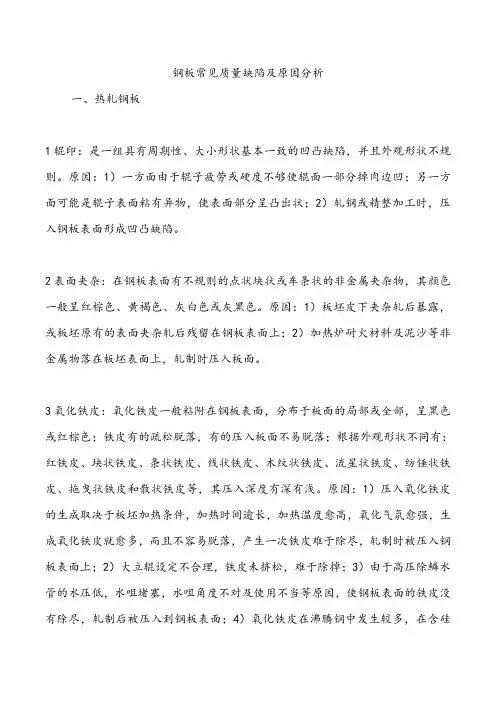

钢板常见质量缺陷及原因分析一、热轧钢板1辊印：是一组具有周期性、大小形状基本一致的凹凸缺陷，并且外观形状不规则。

原因：1）一方面由于辊子疲劳或硬度不够使辊面一部分掉肉边凹；另一方面可能是辊子表面粘有异物，使表面部分呈凸出状；2）轧钢或精整加工时，压入钢板表面形成凹凸缺陷。

2表面夹杂：在钢板表面有不规则的点状块状或车条状的非金属夹杂物，其颜色一般呈红棕色、黄褐色、灰白色或灰黑色。

原因：1）板坯皮下夹杂轧后暴露，或板坯原有的表面夹杂轧后残留在钢板表面上；2）加热炉耐火材料及泥沙等非金属物落在板坯表面上，轧制时压入板面。

3氧化铁皮：氧化铁皮一般粘附在钢板表面，分布于板面的局部或全部，呈黑色或红棕色；铁皮有的疏松脱落，有的压入板面不易脱落；根据外观形状不同有：红铁皮、块状铁皮、条状铁皮、线状铁皮、木纹状铁皮、流星状铁皮、纺锤状铁皮、拖曳状铁皮和散状铁皮等，其压入深度有深有浅。

原因：1）压入氧化铁皮的生成取决于板坯加热条件，加热时间逾长，加热温度愈高，氧化气氛愈强，生成氧化铁皮就愈多，而且不容易脱落，产生一次铁皮难于除尽，轧制时被压入钢板表面上；2）大立辊设定不合理，铁皮未挤松，难于除掉；3）由于高压除鳞水管的水压低，水咀堵塞，水咀角度不对及使用不当等原因，使钢板表面的铁皮没有除尽，轧制后被压入到钢板表面；4）氧化铁皮在沸腾钢中发生较多，在含硅较高的钢中容易产生红铁皮。

4厚薄不均：钢板各部分厚度不一致称厚薄不均，凡厚度不均匀的钢板，一般为偏差过大，局部钢板厚度超过规定的允许偏差。

原因：1）辊缝的调整和辊型的配置不当；2）轧辊和轧辊两侧的轴瓦磨损不一样；3）板坯加热温度不均。

5麻点：钢板表面呈现有局部或连续的凹坑叫麻点，其大小不同，深度不等。

原因是加热过程中，板坯氧化严重，轧制时铁皮压入表面，脱落后形成细小的凹坑。

6气泡：钢板表面上有无规律分布的圆形凸包，有时呈蚯蚓式的直线状，其外缘比较光滑，内有气体；当气泡轧破后，呈现不规则的细裂纹；某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。

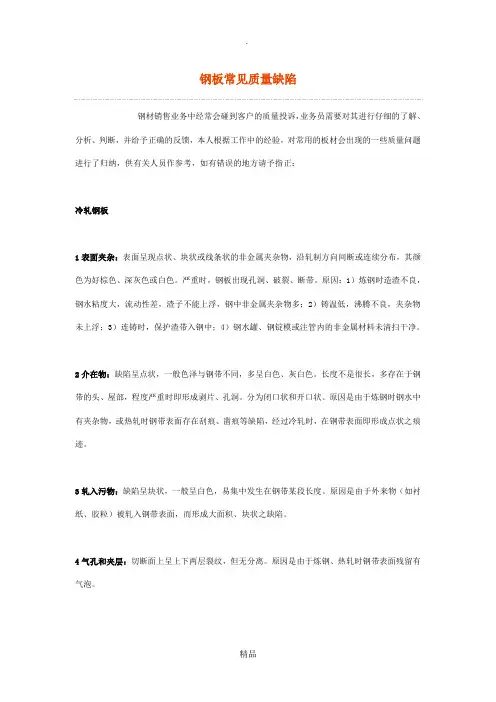

钢材销售业务中经常会碰到客户的质量投诉，业务员需要对其进行仔细的了解、分析、判断，并给予正确的反馈，本人根据工作中的经验，对常用的板材会出现的一些质量问题进行了归纳，供有关人员作参考，如有错误的地方请予指正：冷轧钢板1表面夹杂：表面呈现点状、块状或线条状的非金属夹杂物，沿轧制方向间断或连续分布，其颜色为好棕色、深灰色或白色。

严重时，钢板出现孔洞、破裂、断带。

原因：1）炼钢时造渣不良，钢水粘度大，流动性差，渣子不能上浮，钢中非金属夹杂物多；2）铸温低，沸腾不良，夹杂物未上浮；3）连铸时，保护渣带入钢中；4）钢水罐、钢锭模或注管内的非金属材料未清扫干净。

2介在物：缺陷呈点状，一般色泽与钢带不同，多呈白色、灰白色。

长度不是很长，多存在于钢带的头、屋部，程度严重时即形成剥片、孔洞。

分为闭口状和开口状。

原因是由于炼钢时钢水中有夹杂物，或热轧时钢带表面存在刮痕、凿痕等缺陷，经过冷轧时，在钢带表面即形成点状之痕迹。

3轧入污物：缺陷呈块状，一般呈白色，易集中发生在钢带某段长度。

原因是由于外来物（如衬纸、胶粒）被轧入钢带表面，而形成大面积、块状之缺陷。

4气孔和夹层：切断面上呈上下两层裂纹，但无分离。

原因是由于炼钢、热轧时钢带表面残留有气泡。

5结疤：表面出现不规则的“舌状”、“鱼鳞状”或条状翘起的金属起层，有的与钢板本体相连接，有的与钢板本体不相连，前面叫开口结疤，后者叫闭口结疤，闭口结疤在轧制时易脱落，使板面成为凹坑。

原因：1）炼钢方面：锭模内壁清理不净，横壁掉肉，上注时，钢液飞溅，粘于横壁，发生氧化，铸温低，有时中断注流，继续注钢时，形成翻皮；下注时，保护渣加入不当，造成钢液飞溅；2）轧钢方面：板坯表面残留结疤未清除干净，经轧制后留在钢板上。

6氧化铁皮：缺陷呈点状、条状或鱼鳞状的黑色斑点，分布面积大小不等，压入的深浅不一。

这类铁皮在酸洗工序难于洗尽，当铁皮脱落时形成凹坑。

原因：1）板坯加热温度过高，时间过长；炉内呈强氧化气氛，炉生氧化铁皮轧制时压入；2）高压水压力不足，连轧前氧化铁皮未清除干净；3）高压水喷咀堵塞，局部氧化铁皮未清除；4）集鳞管道打开组数不够，除鳞不干净。

钢材常见缺陷组织详解一、带状组织（banded structure）是钢材内部缺陷之一，出现在热轧低碳结构钢显微组织中，沿轧制方向平行排列、成层状分布、形同条带的铁素体晶粒与珠光体晶粒。

这是由于钢材在热轧后的冷却过程中发生相变时铁素体优先在由枝晶偏析和非金属夹杂延伸而成的条带中形成，导致铁素体形成条带，铁素体条带之间为珠光体，两者相间成层分布。

形成原因金属材料在冶炼浇注后绝大部分要经过压力加工方可成为型材。

但是，加工后的材料容易得到沿着变形方向珠光体和铁索体呈带状分布的组织，即形成带状组织。

形成带状组织的原因大致有两种：1、由成分偏析引起的带状组织在低碳钢中，由于夹杂物的含量较多，加工变形后，夹杂物呈流线分布，当钢从热加工温度冷却时，这些夹杂物可作为先共析铁索体成核的核心，使先共析铁素体先在夹杂物周围生成，最后剩余奥氏体转变成珠光体，使先共析铁素体和珠光体呈带状分布，形成带状组织。

这种带状组织很难用热处理的方法加以消除。

2、由于热加工温度不当引起的带状组织在锻造时，热加工停锻温度位于两相区时（Ar1和Ar3之间），铁素体沿着金属流动方向从奥氏体中呈带状析出，尚未分解的奥氏体被割成带状，当冷到Ar1时，带状奥氏体转化为带状珠光体，这种组织可以通过正火或退火的方法加以消除。

带状组织的存在会使金属的力学性能呈各向异性，沿带状组织的方向明显优于其垂直方向。

压力加工时易于从交界处开裂。

对于需要后续热处理的零件，带状组织轻则会导致热变形过大，重者会造成应力集中，甚至出现裂纹。

如果带状组织非常严重的话，正火是解决不了的，最好进行高温扩散退火，在1050℃以上加热，才能使碳原子扩散均匀，消除带状组织。

消除方法带状组织一般可用热处理方法加以消除。

对于高温下能获得单相组织的材料，带状组织有时可用正火来消除。

而因严重的磷偏析产生的带状组织必须用高温扩散退火及随后的正火加以改善。

具体消除手段如下：1、由成分偏析引起的带状组织，即当钢中含有磷等有害杂质并压延时，杂质沿压延方向伸长。

64个带钢常见缺陷图谱1不规则表面夹杂（夹层）(Irregular Shells)【外观特征】板带钢表面的薄层折叠，缺陷常呈灰白色，其大小、形状不一，不规则分布于板带钢表面。

【产生原因】板坯表面或皮下有非金属夹杂，这些夹杂在轧制过程中被破碎或暴露而形成夹层状折叠。

【检查判断】肉眼检查，钢板和钢带不得有夹层。

2带状表面夹杂（夹层）(Seams)【外观特征】板带钢表面的夹杂呈线状或带状不规则地沿轧向分布，有时以点状或舌状逐渐消失。

【产生原因】板坯皮下的夹杂在轧制出现剧烈延伸、破裂而造成。

【检查判断】肉眼检查，钢板和钢带不得有夹层。

3气泡(Blisters)【外观特征】板带钢表面凸起内有气体，分布无规律，有闭口气泡和开口气泡之分。

【产生原因】板坯由于大量气体在凝固过程中不能逸出，被封闭在内部而形成气体夹杂。

在热轧时，空洞与孔穴被拉长，并随着轧材厚度减薄，被带至产品的表面或边部。

最终，高的气体压力使产品表面或边部出现圆顶状的凸起物或挤出物。

【检查判断】肉眼检查，钢板和钢带不得有气泡。

4结疤（重皮）(Scabs)【外观特征】以不规则的舌状、鱼鳞状、条状或M状的金属薄片分布于带钢表面。

一种与带钢基体相连；另一种与带钢基体不相连，但粘合到表面上，易于脱落，脱落后形成较光滑的凹坑。

【产生原因】由于板坯表面有结疤、毛刺，轧后残留在带钢表面。

或板坯经火焰清理后留有残渣，在轧制中压入表面。

【检查判断】肉眼检查，钢板和钢带不得有结疤。

5分层(Split layer)【检查判断】肉眼检查，钢板和钢带不得有分层。

翘皮(Spills)【检查判断】根据标准和使用要求不同进行【检查判断】。

飞翅（Spills）【外观特征】以不同尺寸的箭形微小折叠不连续地出现在上下任一表面，常出现在带钢边部。

翅。

边裂(Edge cracks)【检查判断】肉眼检查，钢板和钢带不得有边裂。

边部过烧(Burnt edges)【外观特征】沿带钢边部出现的裂痕和裂纹，它可能在带钢的一侧或两侧出现于整个长度上。

钢铁材料常见缺陷及其产生原因引言钢铁材料是工业生产中常用的材料之一，具有良好的力学性能和耐久性。

然而，由于制造过程中的各种因素，钢铁材料往往会出现一些缺陷。

本文将介绍钢铁材料常见的缺陷，探讨其产生的原因，并提出相应的解决方案。

一、气孔气孔是钢铁材料中常见的缺陷之一。

它们是由于熔体中的气体无法完全排除而形成的孔洞。

气孔的出现会降低钢铁材料的强度和韧性，导致材料易于断裂。

产生原因气孔的产生主要与以下几个因素有关：1.气体残留：在钢铁制造过程中，熔体中的气体不能完全排除，导致气孔的形成。

2.不良包壳材料：在铸造过程中使用的包壳材料可能含有化学成分，当熔体进入包壳时，会释放出气体并形成气孔。

3.渣浆不均匀：如果熔体中的渣浆没有均匀分布，会导致气孔的形成。

解决方案为了减少气孔的产生，可以采取以下措施：1.加强熔体的搅拌：通过加大搅拌力度，可以促使气体顺利排除。

2.选择合适的包壳材料：使用不含有气体产生物质的包壳材料，可以减少气孔的形成。

3.控制渣浆成分：保证渣浆成分的均匀分布，可以防止气孔的出现。

二、夹杂物夹杂物是钢铁材料中常见的缺陷之一。

它们是由于在钢铁制造过程中，杂质无法被完全排除而形成的。

夹杂物会降低钢铁材料的力学性能和耐蚀性，影响其使用寿命。

产生原因夹杂物的产生主要与以下几个因素有关：1.不纯净原材料：如果原材料中存在杂质，这些杂质可能无法被完全去除，从而形成夹杂物。

2.冶炼过程不当：在冶炼过程中，温度、压力等因素的控制不当会导致夹杂物的形成。

3.金属液流动不畅：如果金属液的流动不畅，如存在死角、漩涡等情况，会导致夹杂物的形成。

解决方案为了减少夹杂物的产生，可以采取以下措施：1.选择优质原材料：使用净化程度高的原材料，能够有效降低夹杂物的含量。

2.控制冶炼参数：严格控制冶炼过程中的温度、压力等参数，确保金属的纯净度。

3.优化液流动态：通过改善冶炼设备的结构和增加搅拌力度，可以改善金属液的流动状态，减少夹杂物的形成。

科普知识钢铁材料常见缺陷（图谱）及产生原因我们在材料采购、生产加工以及试验检测过程中，经常发现材料中存在这样那样不同程度的缺陷，有的缺陷可能直接影响到使用。

为了进一步了解和识别缺陷成因及其对构件的影响，与大家共同学习，共同提高，第一部分为“钢铁材料常见缺陷及产生原因”; 第二部分为“缺陷图谱”；“图谱”部分是笔者多年收集、整理、编写而成，供大家参考。

（一）钢铁材料常见缺陷及产生原因型钢常见缺陷重轨常见缺陷线材常见缺陷中厚板常见缺陷热轧板（卷）常见缺陷冷轧板（卷）常见缺陷镀锌板（卷）常见缺陷镀锡板（卷）常见缺陷彩涂板（卷）常见缺陷硅钢产品常见缺陷露晶带钢表面上可看到隐约可见的晶粒。

(1)CA3线MgO底层含水率较高。

(2)带钢在CA3线过氢化或油污清洗不净。

(3)CB炉露点高。

保护气体中的含氧量高或含有水份。

(4)保护气体供给量不是。

(5)钢卷装CB炉前滞留时间长使MgO含水率增高。

(6)密封不严吸人空气。

二：缺陷图谱图1-8为弯曲试验缺陷，图9-21为拉伸断口图1:刮伤图2：角钢中夹渣分层图3：角钢夹渣分层图4：夹杂分层图5：气泡起层图6：三分层缺陷图7：气泡形成三分层图8：角钢上的缩管分层图9：结晶状断口和星状断口图10：全杯状断口和半杯状断口图11：菊花状断口和燕尾断口图12：燕尾断口和斜断口图13：中心增碳和心部增碳图14：心部增碳图15：表面增碳图16：结晶胎性断口和残余增碳图17：结晶胎性断口和残余缩孔断口图18：残余缩孔断口和残余缩孔图19：缩孔断口和缩孔横截面劈开成二半图20：缩孔断口图21：白点断口和劈开断口。

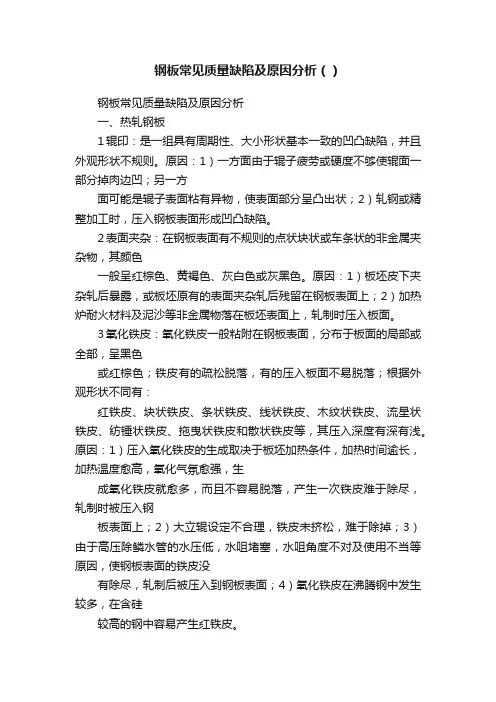

钢板常见质量缺陷及原因分析（）钢板常见质量缺陷及原因分析一、热轧钢板1辊印：是一组具有周期性、大小形状基本一致的凹凸缺陷，并且外观形状不规则。

原因：1）一方面由于辊子疲劳或硬度不够使辊面一部分掉肉边凹；另一方面可能是辊子表面粘有异物，使表面部分呈凸出状；2）轧钢或精整加工时，压入钢板表面形成凹凸缺陷。

2表面夹杂：在钢板表面有不规则的点状块状或车条状的非金属夹杂物，其颜色一般呈红棕色、黄褐色、灰白色或灰黑色。

原因：1）板坯皮下夹杂轧后暴露，或板坯原有的表面夹杂轧后残留在钢板表面上；2）加热炉耐火材料及泥沙等非金属物落在板坯表面上，轧制时压入板面。

3氧化铁皮：氧化铁皮一般粘附在钢板表面，分布于板面的局部或全部，呈黑色或红棕色；铁皮有的疏松脱落，有的压入板面不易脱落；根据外观形状不同有：红铁皮、块状铁皮、条状铁皮、线状铁皮、木纹状铁皮、流星状铁皮、纺锤状铁皮、拖曳状铁皮和散状铁皮等，其压入深度有深有浅。

原因：1）压入氧化铁皮的生成取决于板坯加热条件，加热时间逾长，加热温度愈高，氧化气氛愈强，生成氧化铁皮就愈多，而且不容易脱落，产生一次铁皮难于除尽，轧制时被压入钢板表面上；2）大立辊设定不合理，铁皮未挤松，难于除掉；3）由于高压除鳞水管的水压低，水咀堵塞，水咀角度不对及使用不当等原因，使钢板表面的铁皮没有除尽，轧制后被压入到钢板表面；4）氧化铁皮在沸腾钢中发生较多，在含硅较高的钢中容易产生红铁皮。

4厚薄不均：钢板各部分厚度不一致称厚薄不均，凡厚度不均匀的钢板，一般为偏差过大，局部钢板厚度超过规定的允许偏差。

原因：1）辊缝的调整和辊型的配置不当；2）轧辊和轧辊两侧的轴瓦磨损不一样；3）板坯加热温度不均。

5麻点：钢板表面呈现有局部或连续的凹坑叫麻点，其大小不同，深度不等。

原因是加热过程中，板坯氧化严重，轧制时铁皮压入表面，脱落后形成细小的凹坑。

6气泡：钢板表面上有无规律分布的圆形凸包，有时呈蚯蚓式的直线状，其外缘比较光滑，内有气体；当气泡轧破后，呈现不规则的细裂纹；某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。

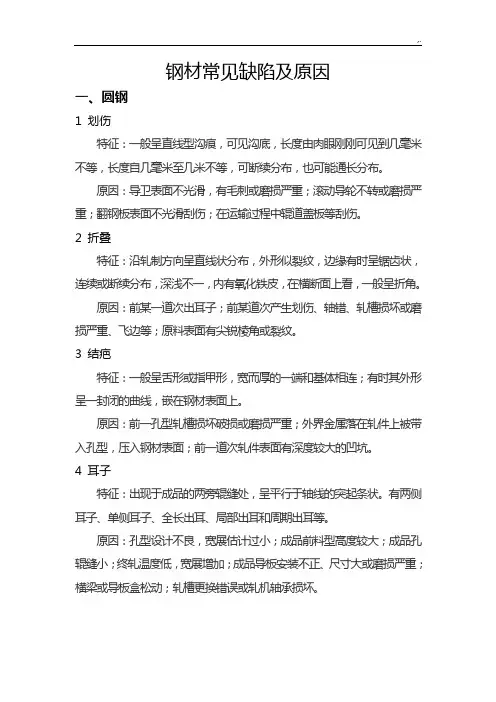

钢材常见缺陷及原因一、圆钢1 划伤特征：一般呈直线型沟痕，可见沟底，长度由肉眼刚刚可见到几毫米不等，长度自几毫米至几米不等，可断续分布，也可能通长分布。

原因：导卫表面不光滑，有毛刺或磨损严重；滚动导轮不转或磨损严重；翻钢板表面不光滑刮伤；在运输过程中辊道盖板等刮伤。

2 折叠特征：沿轧制方向呈直线状分布，外形似裂纹，边缘有时呈锯齿状，连续或断续分布，深浅不一，内有氧化铁皮，在横断面上看，一般呈折角。

原因：前某一道次出耳子；前某道次产生划伤、轴错、轧槽损坏或磨损严重、飞边等；原料表面有尖锐棱角或裂纹。

3 结疤特征：一般呈舌形或指甲形，宽而厚的一端和基体相连；有时其外形呈一封闭的曲线，嵌在钢材表面上。

原因：前一孔型轧槽损坏破损或磨损严重；外界金属落在轧件上被带入孔型，压入钢材表面；前一道次轧件表面有深度较大的凹坑。

4 耳子特征：出现于成品的两旁辊缝处，呈平行于轴线的突起条状。

有两侧耳子、单侧耳子、全长出耳、局部出耳和周期出耳等。

原因：孔型设计不良，宽展估计过小；成品前料型高度较大；成品孔辊缝小；终轧温度低，宽展增加；成品导板安装不正、尺寸大或磨损严重；横梁或导板盒松动；轧槽更换错误或轧机轴承损坏。

特征：有头部弯曲、局部弯曲、全长弯曲等。

原因：出口导卫安装过高或过低；温度不均；上下辊径差过大；冷床不平，成品在冷床上排列不齐，移动速度不一致，翻钢设备不良；冷却水分布不均匀，成品冷却不均；精整操作不良。

6 翘皮特征：呈鱼鳞状或分层翘起的薄皮，大部分是生根的，也有不生根的。

原因：导卫装置加工或安装不良，围盘有尖锐棱角，刮伤了轧件表面，再轧后，引起翘皮；输送辊道表面粗糙，刮起伤了轧件表面，再轧后造成翘皮；轧件带有薄耳子；轧槽磨损严重，轧件在孔型内打滑；连铸坯内部有较大的皮下气泡，轧后破裂形成翘皮。

7 表面夹杂特征：一般呈点状、条状或块状分布，其颜色有暗红、暗黄、灰白等，机械地粘结在成品表面上，不易剥落，且有一定的深度。

书山有路勤为径，学海无涯苦作舟
钢材表面7 种常见缺陷问题的简析
1 裂纹缺陷特征：裂纹一般呈直线形，有时呈Y 形，其方向多与轧制方向一致，但也有其他方向，一般开口处为锐角。

产生原因：钢锭的皮下气泡、未清理的裂纹及非金属夹杂物等在轧制中破裂或延伸就形成裂纹，钢锭的内裂纹在轧制中扩大并暴露于表面也形成裂纹。

钢锭、钢坯加热不均或钢温过低及轧制不正确，各部分延伸宽展不一致，也会产生裂纹。

高碳钢及合金钢由于加热速度过快或冷却不当，也会产生裂纹。

2 划伤(划痕)缺陷特征：沿轧制方向上纵向的细长凹下缺陷，其形状和深浅、宽窄随产生的原因不同而异。

产生原因：它是由于钢材的氧化铁皮、金属颗粒或其它异物积聚在导卫装置内，与高温高速的轧件接触而刮伤，或由于导板安装不当及其异常损耗，保养不好等。

3 折叠缺陷特征：沿轧制方向与钢材表面有一定倾斜角、近似裂纹的缺陷称折叠，一般呈直线状，也有锯齿状，出现在钢材的局部或全长，深浅不一，内有氧化铁皮，有时也呈舌状，有规律连续分布在钢材表面上。

钢材表面局部重叠，有明显的折叠纹。

产生原因：钢材在锻、轧过程中产生的飞边、毛刺、皱折和尖锐棱角等，在继续轧制时压入金属内部，则形成折叠。

初轧时形成的耳子在轧制过程中被压倒也会形成折叠缺陷。

清理原料表面缺陷时，若深宽比不合适也会出现折叠缺陷。

4 耳子缺陷特征：在钢材表面上，与孔型开口处相对应的地方，出现顺轧制方向的凸起称为耳子，有的是单边的，有的是双边的，有的贯穿钢材全长，有的局部的。

耳子一般底宽顶窄，凸起宽度大而高度小。

所有钢材常见缺陷及原因钢材是一种常用的金属材料，广泛应用于建筑、制造等领域。

然而，由于生产过程中的各种因素，钢材可能会出现各种缺陷。

以下是常见的钢材缺陷及其原因：1.气孔：气孔是在钢材中形成的空洞，通常由高温熔化过程中的气体造成。

这可能是由于钢材在熔化和凝固过程中产生的气体没有被完全排出。

2.夹杂物：夹杂物是在钢材中发现的杂质，如氧化物、硫化物、硅酸盐等。

这些杂质会降低钢材的强度和韧性，并可能导致断裂。

3.结晶偏析：在钢材中，存在着不同成分的偏析现象。

这是由于不同元素在熔融过程中的浓度差异所导致的。

结晶偏析可能导致钢材中局部区域的成分不均匀，从而降低材料的性能。

4.热裂纹：热裂纹是在钢材冷却过程中形成的裂纹，通常发生在高温的条件下。

这可能是由于钢材受到过快或不均匀的冷却导致的。

5.焊接缺陷：钢材在焊接过程中可能出现焊接缺陷，如焊缝内的气孔、夹杂物和裂纹。

这可能是由于焊接过程中的温度和应力造成的。

6.疲劳裂纹：疲劳裂纹是由于长期的应力加载和卸载造成的，通常在结构或机械部件中发现。

这可能是由于钢材的低韧性和高应力环境导致的。

7.化学成分偏差：钢材的化学成分对其性能有重要影响。

如果生产过程中的化学成分控制不当，可能会导致钢材的力学性能不稳定。

8.表面缺陷：钢材在加工、运输和存储过程中可能会出现表面缺陷，如划痕、凹痕和腐蚀。

这可能是由于人为因素、机械磨损或化学腐蚀造成的。

9.剥离：剥离是在钢材上发现的一种缺陷，表现为钢材表层的剥离或分离。

这可能是由于材料的粘结性能不足或加工过程中的热应力造成的。

10.形状缺陷：钢材的形状缺陷包括弯曲、弯曲和扭曲等问题。

这可能是由于生产过程中的机械应力和热应力引起的。

以上是常见的钢材缺陷及其原因。

这些缺陷可能会对钢材的性能产生负面影响，并可能导致结构不安全或使用寿命缩短。

因此，在钢材的生产、加工和使用过程中，需要严格控制这些缺陷的发生，并采取有效的措施来预防和修复这些缺陷。

钢铁材料常见缺陷及其产生原因随着工业的发展，钢铁材料在现代生产中扮演着重要的角色，然而，由于制造过程中各种因素的影响，钢铁材料常常会出现各种不同的缺陷，这些缺陷不仅会影响到材料的性能，还会影响到整个工业制造的安全可靠性，因此，对于钢铁材料常见缺陷及其产生原因的研究尤为重要。

一、夹杂物夹杂物是钢铁材料常见的缺陷之一，夹杂物是指非金属物质或金属物质在钢铁材料中嵌入的细小零散物质，在材料测试中，夹杂物体现出来就是材料断口上能够清晰的看到夹杂物的痕迹。

夹杂物会对钢铁材料的性能造成严重影响，如：导致脆性断裂、降低材料的延展性以及韧性等。

夹杂物的产生原因有很多种，其中常见的有：1. 生产过程中的污染：在钢铁生产过程中，可能因为各种原因，引入了一些杂质物质，从而进一步导致了杂质进入钢铁材料中。

2. 溶液成分不均匀：在钢铁的溶液中，可能存在成分不均匀的现象，这也会导致一些杂质物质的产生。

3. 结晶不完整：钢铁材料在冷却过程中，如结晶不完整，也会在材料中产生一些夹杂物。

二、气孔随着钢铁材料的发展，气孔的产生已经得到了有效的控制，然而，仍然有不少的气孔存在，它们会对钢铁材料的性能造成很大的影响，如：导致表面缺陷、破坏焊接或者表面处理的效果等。

气孔的产生原因有很多种，其中常见的有：1. 气泡未完全排出：在钢铁的铸造过程中，气泡未完全排出，热固态的过程中，逐渐成为气孔。

2. 易氧化元素的存在：在钢铁的冶炼过程中，如硅、锰等易氧化的元素，若存在在钢铁中，会在钢铁冷却时容易吸收氧气而产生气泡。

3. 处理不当：在钢铁材料加工中，如果加工的温度不够稳定，或者加工后没有进行合适的气体排放处理，也会在材料中产生气孔。

三、裂缝裂缝是钢铁材料常见的缺陷之一，绝大多数情况下都会影响到钢铁材料的性能与使用寿命，从而带来不必要的经济损失。

裂缝的产生原因有很多种，其中常见的有：1. 加工中的过度拉伸：在加工钢铁材料的过程中，如过度的拉伸，也会使材料出现裂缝现象。

钢铁缺陷原因特征大全
1. 气泡缺陷：通常由铸造、热处理或轧制过程中的气体包裹在钢中形成，其原因可能是原料中的气体、熔炼过程中的气体、铸造或轧制过程中的气体等。

2. 夹杂缺陷：夹杂是指钢中的非金属夹杂物，如氧化物、硫化物、氮化物等，其原因可能是原料中的杂质、熔炼过程中的氧化、还原不彻底等。

3. 碳化物缺陷：碳化物是指钢中的碳化合物，其原因可能是熔炼过程中的碳化反应、热处理过程中的碳化反应等。

4. 晶界缺陷：晶界是指钢中晶粒之间的界面，其原因可能是熔炼过程中的结晶过程、热处理过程中的晶界移动等。

5. 裂纹缺陷：裂纹是指钢中的裂缝，其原因可能是热处理过程中的应力过大、轧制过程中的过度拉伸等。

6. 坯料缺陷：坯料缺陷是指钢铁生产过程中原料的缺陷，如气孔、夹杂、裂纹等，其原因可能是原料的质量问题或加工过程中的损伤。

7. 设备缺陷：设备缺陷是指生产设备的问题，如轧机的压力不稳定、冷却水温度过高等，会导致钢铁缺陷的产生。

8. 操作缺陷：操作缺陷是指生产过程中操作人员的问题，如操作不规范、操作不熟练等，会导致钢铁缺陷的产生。

9. 环境缺陷：环境缺陷是指生产环境的问题，如温度过高、湿度过大等，会影响钢铁的质量。
