PCB印刷电路板

PCB的名词解释Printed Circuit Board (PCB)，即印刷电路板，是电子设备中的一种重要组成部分。

它采用了印刷技术，将电子元件和导线布局在一个绝缘基板上，提供了电子元件间的连接和支撑。

作为电子产品中的“大脑”，PCB在现代科技发展中起到了不可或缺的作用。

本文将对PCB中的一些关键名词进行解释和讨论。

1. 基板 (Substrate)基板是PCB的主要构成部分，它通常由绝缘材料制成，如玻璃纤维增强环氧树脂（FR-4）。

基板起到支撑电子元件和导线的作用，并且具有良好的电气绝缘性能，以防止元件之间的短路。

2. 导线 (Conductor)导线是PCB上用来传导电流的金属线路，一般采用铜箔制成。

导线的设计和布局直接影响电子设备的性能和稳定性。

通常使用导线间的间距、宽度和线路层数等参数来决定导线的电流承载能力和信号传输性能。

3. 元件 (Component)PCB上的元件是电子设备中的各种电子部件，如集成电路、电容器、电阻器等。

元件通过焊接或插座连接到PCB上，与导线相互连接，形成电路。

元件的选择和布局是PCB设计工程师的关键任务，它不仅影响电路的性能，还直接影响到产品的生产成本和空间利用率。

4. 焊接 (Soldering)焊接是将元件连接到PCB上的重要工艺过程。

通过熔化的焊锡，元件的引脚与PCB上的涂有焊膏的焊盘相连接。

焊接技术包括手工焊接和表面贴装技术（SMT）。

它们有助于保持元件在设备中的稳定性和可靠性。

5. 系统集成 (System Integration)系统集成是指将多个PCB组装在一起，通过元件之间的连接和互联，构成复杂的电子系统。

系统集成是现代电子设备制造的重要环节，它不仅要求PCB间的准确布局和可靠连接，还需要满足信号传输的要求和整体性能的优化。

6. PCB设计 (PCB Design)PCB设计是制定PCB布局、连线和元件安装的过程。

在PCB设计中，设计工程师需要根据电路原理图、电气要求和尺寸限制，合理布局元件和导线。

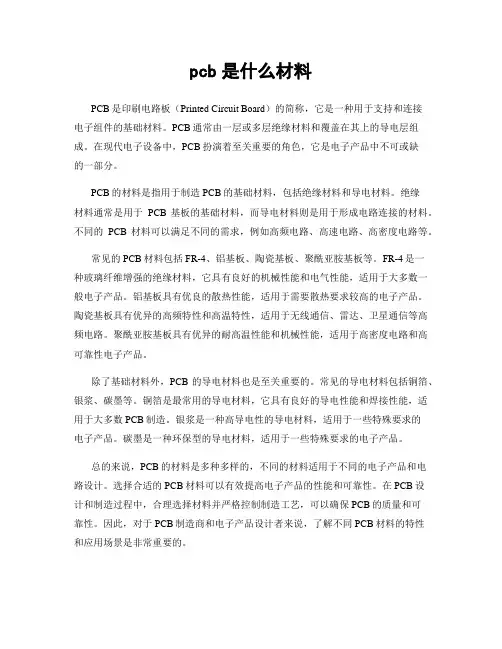

pcb是什么材料PCB是印刷电路板（Printed Circuit Board）的简称，它是一种用于支持和连接电子组件的基础材料。

PCB通常由一层或多层绝缘材料和覆盖在其上的导电层组成。

在现代电子设备中，PCB扮演着至关重要的角色，它是电子产品中不可或缺的一部分。

PCB的材料是指用于制造PCB的基础材料，包括绝缘材料和导电材料。

绝缘材料通常是用于PCB基板的基础材料，而导电材料则是用于形成电路连接的材料。

不同的PCB材料可以满足不同的需求，例如高频电路、高速电路、高密度电路等。

常见的PCB材料包括FR-4、铝基板、陶瓷基板、聚酰亚胺基板等。

FR-4是一种玻璃纤维增强的绝缘材料，它具有良好的机械性能和电气性能，适用于大多数一般电子产品。

铝基板具有优良的散热性能，适用于需要散热要求较高的电子产品。

陶瓷基板具有优异的高频特性和高温特性，适用于无线通信、雷达、卫星通信等高频电路。

聚酰亚胺基板具有优异的耐高温性能和机械性能，适用于高密度电路和高可靠性电子产品。

除了基础材料外，PCB的导电材料也是至关重要的。

常见的导电材料包括铜箔、银浆、碳墨等。

铜箔是最常用的导电材料，它具有良好的导电性能和焊接性能，适用于大多数PCB制造。

银浆是一种高导电性的导电材料，适用于一些特殊要求的电子产品。

碳墨是一种环保型的导电材料，适用于一些特殊要求的电子产品。

总的来说，PCB的材料是多种多样的，不同的材料适用于不同的电子产品和电路设计。

选择合适的PCB材料可以有效提高电子产品的性能和可靠性。

在PCB设计和制造过程中，合理选择材料并严格控制制造工艺，可以确保PCB的质量和可靠性。

因此，对于PCB制造商和电子产品设计者来说，了解不同PCB材料的特性和应用场景是非常重要的。

在未来，随着电子产品的不断发展和智能化趋势的加速推进，PCB的材料将会不断向着高性能、高可靠性、高密度、高频率、多层化等方向发展。

因此，PCB 材料的研究和应用将会成为电子行业的重要发展方向之一。

简述印制电路板的结构和分类印制电路板（Printed Circuit Board，简称PCB）是一种用来支持和连接电子元件的载体，其结构和分类对于电子产品的性能和功能具有重要影响。

一、结构：1. 基材（Substrate）：PCB的基材是电子元件的支撑材料，常见的基材有玻璃纤维布基板（FR4）、多层聚酯薄膜基板（PET）等。

基材决定了PCB的机械强度、热稳定性和电气性能。

2. 导电层（Conductive Layer）：导电层是PCB上的导电路径，用于支持和连接电子元件。

通常使用铜层铺设在基材上，其中导线和组件之间的连接通过电化学沉积、化学蚀刻等处理方式进行。

3. 阻焊层（Solder Mask Layer）：阻焊层是一种覆盖在导电层上的绝缘薄膜，用于保护导线和元件不被外界环境腐蚀，同时也起到阻燃和外观美化的作用。

常见的阻焊材料有丙烯酸、氯化聚苯乙烯等。

4. 焊接层（Solder Layer）：焊接层用于连接电子元件和PCB的导线，通常使用焊锡进行固定。

焊接层可以分为表面焊（SMT）和插针焊（THT）两种方式，根据元件结构和要求进行选择。

5. 标识层（Silkscreen Layer）：标识层是印刷在PCB上来显示重要信息的一层，如元件的位置、电路说明、生产日期等。

常用的标识方式有印刷字母和数字、贴纸和激光刻字。

二、分类：根据电子产品的不同需求，PCB可以根据不同的特性和结构进行分类。

1. 单面板（Single-sided PCB）：单面板是最简单的PCB结构，其上只有一层导电层，适用于简单的电子产品。

它的制造成本低，但连接功能有限。

2. 双面板（Double-sided PCB）：双面板具有两层导电层，通过通过导孔将两层导线连接起来，可以提供更多的连接点，适用于中等复杂度的电子产品。

3. 多层板（Multilayer PCB）：多层板具有多于两层的导电层，每层之间通过绝缘层隔开，并通过导孔连接。

什么是印制电路板(PCB)
什幺是印制电路板
 PCB的发展历史
印制电路板的发明者是奥地利人保罗·爱斯勒（Paul Eisler），他于1936年在一个收音机
 装置内采用了印刷电路板。

1943年，美国人将该技术大量使用于军用收音机内。

1948年，美国正
 式认可这个发明用于商业用途。

自20世纪50年代中期起，印刷电路版技术才开始被广泛采用。

在印制电路板出现之前，电子元器件之间的互连都是依靠电线直接连接实现的。

而现在，电
 路面包板只是作为有效的实验工具而存在；印刷电路板在电子工业中已经占据了绝对统治的地位。

 印制电路板(PCB)的定义。

PCB电路板详细介绍PCB电路板，全称为印刷电路板（Printed Circuit Board），是一种将电子元器件连接起来并提供稳定电气连接的基础物品。

它广泛应用于电子设备、通信设备、计算机硬件等领域。

在电子产品中，PCB电路板承担着电子元器件的安装、电路连接和信号传递等重要功能。

PCB电路板的制作过程可以简单概括为：设计、布图、制版、成型、数控加工、检验测试和包装等阶段。

首先，根据电路设计要求，利用EDA 软件进行电路设计。

在设计过程中，需要考虑电路维护、散热、尺寸、布局和电路排布等因素。

然后，将设计的电路图变成实际的板子布图，在电路设计软件中进行布局和布线。

接下来，通过光刻技术制作出电路图案，用化学腐蚀方法蚀刻掉不需要的金属以形成电路线路。

然后，进行穿孔、镀铜、喷锡等处理，以增加线路的导电性能和防止氧化。

最后，进行检测和测试，确保电路板的质量和可靠性，然后进行包装，方便后续的安装和使用。

1.多层设计：随着电子元器件的日益复杂和面积的减小，单层的PCB 电路板已不能满足要求。

多层PCB电路板通过在板子内部添加多个层次，可以使电路更加紧凑和稳定，并提供更多的连接通路。

2.板材种类：PCB电路板的制作常用的板材有玻璃纤维增强板、陶瓷基板、金属基板等。

不同的板材有不同的特点和用途，可以根据实际需求选择合适的材料。

3.印刷工艺：电路板的制作过程中，印刷技术起到了关键的作用。

常见的印刷技术有油墨印刷、蓝膜印刷、喷墨打印等。

不同的印刷技术适用于不同类型的电路板制作。

4.印制线路：印制线路是PCB电路板的核心部分，通过将铜箔蚀刻形成线路，实现电子元器件之间的连接。

线路的设计和制作的好坏直接影响到电路板的质量和性能。

5.焊接技术：PCB电路板上的元器件通过焊接技术与电路板进行连接。

常见的焊接技术有波峰焊接、手工焊接、表面贴装技术等。

焊接技术的选择与元器件、电路板材质和质量要求等因素有关。

PCB电路板在现代电子产品中有着广泛的应用。

PCB印刷电路板的基础知识PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的电路基板。

PCB的主要作用是连接电子元件，使之按照设计布局形成电路，从而实现产品的功能。

PCB作为电路基础，其制作与设计显得尤为重要。

下面将介绍PCB印刷电路板的基础知识。

一、PCB的基本组成PCB的主要组成部分包括：1.基板：PCB的主体部分，也是电路制作的基础，通常采用玻璃纤维布层基材（FR-4），也有用聚酰亚胺材料（PI）的情况。

它主要有两面，一面是铜层，其它面或表面（Overcoat）。

2.导线：是PCB的重要组成部分。

铜箔被刻化为所需要的导线形状，连接到设备电子元件上。

3.焊盘：焊接所需的金属制片，主要是连接电子元件和PCB的桥梁。

4.连接板：PCB上稳定焊点，连接线路板和电子元件，为电子元件与PCB的连接以及线路板间连接贡献。

5.印刷油墨层：是特殊化学成分的油墨，覆盖在PCB上，进行标记和保护金属表面，防止不需要照明的PCB被腐蚀化。

在整个PCB制作过程中，以上组成部分协同工作，协同完成电子设备端口和功能点的连接。

二、PCB的板面类型PCB板面有单面板、双面板、多层板，以及带有不同类型电路元器件的特殊板等常见类型。

1.单面板：单面板只有一面铜箔，大大简化了PCB的加工难度。

单面板通常用于一些较为简单的电子元件的制作，如无源电路，它的成本较低，制作简单，运用广泛。

2.双面板：双面板具有两面铜箔，使得元器件更加紧密地集成在一起，从而节省了空间，提高了PCB设备的容量。

通常双面板连接电子元件会更加有序，电路布局更加紧凑，可以恰当降低电路的串扰和干扰。

3.多层板：多层板是一种比单双面板更复杂的电路板，由多个铜箔层依次交替层叠形成。

多层板通常被用于高端电子设备的制作，比如汽车电子仪器、工业机械等领域，它比双面板的容量更大，电路接口更加多样，且性能稳定。

三、PCB板面制作PCB板面制作主要包括光阻覆盖、化学腐蚀、钻孔、镀铜、喷錫等步骤。

PCB基本知识简介一、印刷电路板（Printed circuit board，PCB）PCB是印刷电路板(即Printed Circuit Board)的简称。

又称印制电路板、印刷线路板，由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

印刷电路板是组装电子零件用的基板，是在通用基材上按预定设计形成点间连接及印制元件的印制板。

该产品的主要功能是使各种电子零组件形成预定电路的连接，起中继传输的作用，是电子产品的关键电子互连件，有“电子产品之母”之称。

PCB作为电子零件装载的基板和关键互连件，任何电子设备或产品均需配备。

二、PCB的制造原理我们打开通用电脑的健盘就能看到一张软性薄膜（挠性的绝缘基材），印上有银白色（银浆）的导电图形与健位图形。

因为通用丝网漏印方法得到这种图形，所以我们称这种印制线路板为挠性银浆印制线路板。

而我们去电脑城看到的各种电脑主机板、显卡、网卡、调制解调器、声卡及家用电器上的印制电路板就不同了。

它所用的基材是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环氧树脂，表层一面或两面粘上覆铜簿再层压固化而成。

这种线路板覆铜簿板材，我们就称它为刚性板。

再制成印制线路板，我们就称它为刚性印制线路板。

单面有印制线路图形我们称单面印制线路板，双面有印制线路图形，再通过孔的金属化进行双面互连形成的印制线路板，我们就称其为双面板。

如果用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印制线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印制线路板就成为四层、六层印制电路板了，也称为多层印制线路板。

现在已有超过100层的实用印制线路板了。

三、PCB的生产过程PCB的生产过程较为复杂，它涉及的工艺范围较广，从简单的机械加工到复杂的机械加工，有普通的化学反应还有光化学电化学热化学等工艺，计算机辅助设计CAM等多方面的知识。

而且在生产过程中工艺问题很多而且会时时遇见新的问题而部分问题在没有查清原因问题就消失了，由于其生产过程是一种非连续的流水线形式，任何一个环节出问题都会造成全线停产或大量报废的后果，印刷线路板如果报废是无法回收再利用的，工艺工程师的工作压力较大，所以许多工程师离开了这个行业转到印刷线路板设备或材料商做销售和技术服务方面的工作。

PCB基础知识培训一、什么是PCB？PCB是Printed Circuit Board的缩写，中文名称为印刷电路板。

它是一种用于支持和连接电子元器件的基质。

PCB通常由导电路径和绝缘层组成，可以简化电路设计、提高可靠性，并实现最佳性能。

二、PCB的结构1. PCB的主要构成部分PCB主要由以下几部分组成： - 基材（Substrate）：通常由玻璃纤维、环氧树脂或聚酰亚胺等材料制成。

- 导电层（Conductive Layer）：通过印刷方式在基材表面形成导电路径，用于连接组件。

- 钻孔（Vias）：用于在不同层之间实现电连接。

- 阻焊层和喷锡层（Soldermask and Silkscreen）：用于防止焊接时出现短路，并在PCB表面标记元器件的位置和极性。

2. PCB的类型PCB根据层数可以分为单层PCB、双层PCB和多层PCB，根据板材材料可以分为FR-4（玻璃纤维）、金属基板、柔性PCB等。

三、PCB的制造工艺1. 印制工艺PCB的印制工艺主要包括以下几个步骤： 1. 基材预处理：清洗基材表面，去除污垢。

2. 涂布光敏剂：在基材表面形成感光层。

3. 曝光：通过光刻方式将电路图案转移到感光层。

4. 除涂剂：去除未曝光的部分光敏剂。

5. 蚀刻：用化学溶液去除导电层之外的无效导电层。

6. 阻焊和喷锡：涂布阻焊和喷锡层，形成焊接和标记层。

2. 焊接工艺PCB的焊接工艺包括表面组装技术和插件焊接技术。

常见的表面组装技术有贴片式元件焊接和波峰焊接，插件焊接技术则适用于大型元件的焊接。

四、PCB设计原则1. 电路原理图设计在PCB设计之前，首先要进行电路原理图设计，将电路连接关系和元件位置规划好。

2. PCB布线原则•信号分布：将高速信号、低速信号和电源信号分开布线。

•阻抗控制：对于高速数字信号或高频模拟信号，要注意阻抗匹配。

•减少串扰：尽量避免信号线与干扰源的交叉。

3. 元件布局原则•元件分布：根据信号链路的逻辑关系和电源分布，合理摆放元件位置。

pcb相关的概念
PCB是印刷电路板（Printed Circuit Board）的缩写，是一种用于支持和连接电子组件的基础材料。

以下是一些与PCB相关的概念：
1. PCB布局设计：这是指在PCB上放置和连接电子元件的过程。

设计人员需要考虑电路的功能、布线的最佳路径、信号完整性和电磁兼容等因素。

2. PCB材料：PCB通常由基板材料、导电层和保护层组成。

常见的基板材料包括FR-4玻璃纤维、金属基板和陶瓷基板等。

3. PCB层次结构：多层PCB由多个层次的导电层和绝缘层组成。

每个层次都可以用于电路连接和信号传输。

4. 焊盘和焊接：焊盘是用于连接电子元件引脚和PCB的金属圆盘。

焊接是将引脚与焊盘通过焊料连接起来的过程。

5. 线路追踪和走线规则：线路追踪是指在PCB上绘制电路路径的过程。

走线规则是指在设计过程中需要遵循的布线规范，以确保信号完整性和电磁兼容性。

举例来说，假设我们设计一个音频放大器的PCB。

在布局设计中，我们需要考虑放大器电路的功能区域，如输入和输出部分的位置和连接方式。

我们选择合适的基板材料，如FR-4玻璃纤维。

在多层PCB中，我们可以将地平面和电源层放在内部层，以提供良好的地和电源平面。

通过焊接，我们将放大器芯片的引脚与焊盘连接起来。

在走线过程中，我们遵循走线规则，确保信号线和电源线的布线路径最短且相互之间不干扰。

关于印刷电路板的一些介绍印刷电路板（（PCB）），几乎用于各种（电子）设备。

他们是电子元件（电气）连接的支持者。

标准PCB裸板上没有零件，通常称为印刷线路板（PWB）。

PCB的出现大大减少了导线绝缘层开始老化和开裂时导线连接处和短路的频繁故障。

典型的PCB是绿色的，但现在也有其他颜色如蓝色、红色等。

PCB可以根据层数、频率、基板材料等进行分类。

目前的电路板主要由电路图案组成、基板、孔/VIA、阻焊层、丝印和表面光洁度。

印刷电路板介绍基板基板主要是对走线和（元器件）进行支撑和绝缘，一般由介电复合材料制成。

基板的特性会影响PCB 的性能，例如，柔性基板允许更多的设计选择。

同时，制造中的质量、可制造性和制造成本高度依赖于基板材料。

因此，选择合适的基板是构建高质量PCB 的第一步。

FR-4 由玻璃纤维编织布和环氧树脂粘合剂组成，是最常见的基材材料。

铜箔基板表面可以看到的小电路的材料是铜箔。

最初的铜箔层被层压到整个电路板通过加热和粘合，然后在制造过程中蚀刻掉一部分，剩下的部分变成小的网状电路。

铜的厚度因重量而异，单位一般为盎司/平方英尺。

在多层PCB 中，铜也沉积在钻孔的壁上，因为这些孔建立了层之间的电连接。

预浸料预浸料通常用于多层PCB 中。

它是一种浸渍树脂的玻璃织物增强材料。

作为一种粘性材料，预浸料可用于粘合不同的层压板和箔。

一种多层印刷电路板覆铜板覆铜板又称芯材，由半固化片和铜箔组成。

在多层PCB 中，一定数量的离散预浸料与最外层的铜箔粘合在一起，制成单个层压板。

阻焊层阻焊层是指绝缘保护层，它位于铜层的顶部。

它对防止铜线被氧化和短路起着至关重要的作用。

此外，它还可以避免将组件焊接到错误的位置。

阻焊层的颜色多种多样，如绿色、红色、棕色等。

阻焊层覆盖（信号）迹线，但留下要焊接的焊盘。

丝印丝印，也称为图例，通常以白色印刷在阻焊层上作为参考指示剂。

它在阻焊层上添加字符、数字和符号，以标记板上每个部件的位置。

印刷电路板知识介绍印刷电路板（Printed Circuit Board，简称PCB）是电子零件的基础，其作为电子设备的载体，用于支持电子零件的连接和固定。

它是一种通过在绝缘基板上镀上一层导电材料（通常是铜）并刻蚀成所需的电路图案的技术。

印刷电路板可以看作是电子设备的骨架，它通过将各个零部件连接起来，并提供电流、地线和信号传输等功能，使整个电路能够正常工作。

印刷电路板有着广泛的应用，几乎包括了所有的电子设备，从家用电器到工业生产设备，从移动通信设备到计算机和医疗设备等等。

因此，了解印刷电路板的工作原理和制造过程对于理解电子设备的原理和结构有着重要的意义。

首先，印刷电路板的工作原理是通过其上的导线连接各个电子元件，从而使电流能够在各个元件之间流通。

这样，元件之间的信号和能量传递就可以正常发生。

印刷电路板通常由多个层次的金属导线构成，导线之间通过绝缘材料进行隔离。

通过导线的布线方式，可以根据电路设计的要求，将信号和电流引导到目标位置，以实现电路功能。

其次，印刷电路板的制造过程一般包含以下几个步骤：1.设计和布局：通过电路设计软件进行电路图设计，并选择合适的布局以满足电路要求。

设计师需要考虑电路组件的布局、连线路径等多个因素。

通过设计软件，可以生成印刷电路板的图纸，以便后续的制造和生产。

2.印制：通过光刻技术，将设计好的电路图案转移到绝缘基板上。

首先，在绝缘基板上涂布一层感光性材料，然后通过模版或曝光机将电路图案转移到基板上。

然后，在图案上镀上一层导电材料（通常是铜），形成电路连接。

3.刻蚀：在镀铜之后，需要进行刻蚀过程，以去除多余的铜，只保留需要的电路线路。

刻蚀可以使用化学溶液或激光等方法进行。

4.电镀：电镀可以增加印刷电路板的耐磨性和导电性。

通过将印刷电路板浸入含有化学金属溶液的容器中，金属溶液中的金属离子会在电流的作用下被还原到电路板上，形成金属层。

5.焊接：电子元件需要与印刷电路板进行焊接，以在电路板上建立连接。

pcb电路板的基础知识PCB电路板的基础知识PCB电路板是电子产品中不可或缺的一部分，它是电子元器件的载体，也是电路连接的桥梁。

在现代电子技术中，PCB电路板已经成为了电子产品的核心部件之一。

本文将从PCB电路板的基础知识入手，为大家介绍PCB电路板的相关知识。

一、PCB电路板的定义PCB电路板是一种印刷电路板，它是一种用于电子元器件的载体，可以将电子元器件连接成一个完整的电路。

PCB电路板通常由一块绝缘材料作为基板，上面涂有一层导电材料，形成电路图案。

在电路图案上，通过钻孔等方式将电子元器件安装在上面，形成一个完整的电路。

二、PCB电路板的种类PCB电路板根据不同的分类标准可以分为多种类型，下面介绍几种常见的分类方式。

1.按照层数分类PCB电路板可以按照层数的不同进行分类，一般分为单层板、双层板和多层板。

单层板只有一层导电层，适用于简单的电路；双层板有两层导电层，适用于中等复杂度的电路；多层板有三层或以上的导电层，适用于高复杂度的电路。

2.按照材料分类PCB电路板可以按照材料的不同进行分类，一般分为FR-4板、铝基板、陶瓷板等。

FR-4板是一种玻璃纤维增强材料，具有良好的机械性能和电气性能，是最常用的PCB板材；铝基板是一种以铝为基材的PCB板，具有良好的散热性能，适用于高功率电路；陶瓷板是一种以陶瓷为基材的PCB板，具有良好的高温性能和耐腐蚀性能，适用于高要求的电路。

3.按照制造工艺分类PCB电路板可以按照制造工艺的不同进行分类，一般分为单面板、双面板和多层板。

单面板是最简单的PCB板，只有一层导电层，制造工艺简单；双面板有两层导电层，制造工艺稍微复杂一些；多层板有三层或以上的导电层，制造工艺最为复杂。

三、PCB电路板的制造流程PCB电路板的制造流程一般包括以下几个步骤：1.设计电路图首先需要设计电路图，确定电路的连接方式和元器件的位置。

2.制作印刷膜将电路图转化为印刷膜，印刷膜上标注了电路图案和元器件的位置。

pub印刷线路板知识一、简介PCB线路板（印制电路板），又称印刷电路板、印刷线路板，简称印制板，英文简称PCB（printed circuit board ）或PWB（printed wiring board），以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。

由于这种板是采用电子印刷术制作的，故被称为“印刷电路板”。

习惯称“印制线路板”为“印制电路”是不确切的，因为在印制板上并没有“印制元件”而仅有布线。

二、基本组成目前的电路板，主要由以下组成：1．线路与图面（Pattern）：线路是作为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。

线路与图面是同时做出的。

2．介电层（Dielectric）：用来保持线路及各层之间的绝缘性，也称为基材。

3．孔（Through hole / via）：导通孔可使两层次以上的线路彼此导通，较大的导通孔则做为零件插件用，另外有非导通孔（nPTH）通常用来作为表面贴装定位，组装时固定螺丝用。

4．防焊油墨（Solder resistant /Solder Mask）：并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质（通常为环氧树脂），避免非吃锡的线路间短路。

根据不同的工艺，分为绿油、红油、蓝油。

5．丝印（Legend /Marking/Silk screen）：此为非必要之构成，主要的功能是在电路板上标注各零件的名称、位置框，方便组装后维修及辨识用。

6．表面处理（Surface Finish）：由于铜面在一般环境中，很容易氧化，导致无法上锡（焊锡性不良），因此会在要吃锡的铜面上进行保护。

保护的方式有喷锡（HASL）、化金（ENIG）、化银（Immersion Silver）、化锡（Immersion Tin）、有机保焊剂（OSP），方法各有优缺点，统称为表面处理。

印刷电路板原理
印刷电路板（Printed Circuit Board，简称PCB）是一种将电子元器件、电子器件间连接及布局等信息利用印刷方式在绝缘面层上完成的电路板。

它作为电子产品的核心组成部分，承载着电路的连接、通信和供电等功能。

PCB的工作原理基于导电材料的布局，其中导线和焊盘用于连接电子元件，电子元件间的相互作用通过连接线进行传递。

在制作PCB时，首先根据电路设计要求，使用CAD软件设计电路图和布局。

然后，将设计好的电路图和布局文件传输到PCB制造商。

制造商将文件加载到机器上，通过塑料材料或金属板的层叠组合，使用光刻技术将电路图和布局层的图案转移到PCB上。

然后，通过将金属或合金材料融化在连接区域中，确保电路板上的元件与导线之间具有良好的连接性。

最后，进行测试和质量验证，以确保PCB的正常运行。

PCB的优点包括可靠性高、重量轻、易于制造和安装等。

由于采用标准化设计和制造流程，可以大规模生产，降低成本。

此外，PCB还具有较好的抗干扰和抗外界干扰的能力。

总而言之，印刷电路板是电子产品中连接和布局电子元件的重要组成部分，根据设计要求将连接和功能信息印刷在绝缘面层上。

通过制造过程，确保电子元器件的连接和信号传输，并通过测试和验证保证其可靠性和性能。

印刷电路板计量单位一、引言印刷电路板（Printed Circuit Board，简称PCB）是现代电子产品中不可或缺的关键组成部分。

它们用于连接和支持电子元件，将电子线路印刷在非导电基板上。

在PCB制造过程中，我们需要使用一些特定的计量单位来衡量和描述各种性能参数和特征。

本文将介绍常用的印刷电路板计量单位，以便更好地理解和评估PCB的质量和性能。

二、面积单位1. 平方英寸（Square Inch，简称in²）：是最常用的PCB面积单位，用于表示PCB板的整体面积。

一平方英寸等于6.45平方厘米。

三、厚度单位2. 毫米（Millimeter，简称mm）：是描述PCB板厚度的常用单位。

一毫米等于0.03937英寸。

四、导线宽度单位3. 毫米（Millimeter，简称mm）：用于表示PCB导线的宽度。

导线宽度的选择会影响到电流承载能力和信号传输质量。

五、线距和孔径单位4. 毫米（Millimeter，简称mm）：用于表示PCB导线之间的距离，即线距。

线距的大小对于PCB的设计和制造非常重要。

5. 毫米（Millimeter，简称mm）：用于表示PCB上的孔洞大小，即孔径。

孔径的选择会影响到PCB组装的可靠性和质量。

六、电阻单位6. 欧姆（Ohm，简称Ω）：是描述电阻值的常用单位。

在PCB设计中，电阻值的选择决定了电路的稳定性和功耗。

七、电容单位7. 法拉（Farad，简称F）：是描述电容值的常用单位。

电容值的选择与电路的响应速度和稳定性密切相关。

八、功率单位8. 瓦特（Watt，简称W）：是描述功率值的常用单位。

功率值与PCB电路的耗能和散热有关。

九、阻抗单位9. 欧姆（Ohm，简称Ω）：用于表示PCB电路的阻抗。

阻抗的选择对于信号传输和电路匹配至关重要。

十、电压单位10. 伏特（Volt，简称V）：用于表示电压值的常用单位。

电压值的选择决定了PCB电路的工作范围和稳定性。

十一、信噪比单位11. 分贝（Decibel，简称dB）：是描述信号与噪声比值的常用单位。

pcb是什么材料PCB是一种常见的电子元件，它是Printed Circuit Board的缩写，即印刷电路板。

PCB是一种用于支持和连接电子元件的基础材料，它在各种电子设备中都有广泛的应用。

那么，PCB是由什么材料制成的呢？接下来我们将详细介绍。

PCB的基础材料主要包括基板材料、覆铜材料和焊接膜材料。

其中，基板材料是PCB的主体，它通常由玻璃纤维、环氧树脂和聚酰亚胺等材料组成。

这些材料具有良好的绝缘性能、机械强度和耐高温性能，能够满足电子设备在不同环境下的工作要求。

覆铜材料是PCB上的导电层，它通常由铜箔覆盖在基板材料的表面。

铜箔具有良好的导电性能和焊接性能，能够有效地连接各种电子元件并传输电流。

此外，覆铜材料还可以通过化学蚀刻等工艺形成各种电路图案，实现电子设备的功能。

焊接膜材料是PCB上的焊接层，它通常由焊膏和焊料组成。

焊膏是一种粘稠的物质，能够在PCB表面形成焊接垫，用于连接电子元件和覆铜层。

而焊料则是一种固态材料，能够在高温下熔化并形成可靠的焊接连接，确保电子设备的稳定工作。

除了基板材料、覆铜材料和焊接膜材料外，PCB的制作还涉及到各种辅助材料，如阻焊层、覆盖层和标识层等。

这些材料能够提高PCB的防护性能、美观性能和标识性能，保证电子设备在使用过程中不受外界环境的影响。

总的来说，PCB是一种由多种材料组成的复合材料，它具有良好的绝缘性能、导电性能和焊接性能，能够满足电子设备在不同环境下的工作要求。

随着电子技术的不断发展，PCB的材料也在不断更新和改进，以适应新型电子设备的需求。

在PCB的制作过程中，材料的选择和搭配是非常重要的。

不同的电子设备对PCB的要求各不相同，需要根据具体的应用场景和性能要求选择合适的材料。

同时，制作工艺和质量控制也对PCB的性能有着重要影响，需要严格把控每一个环节，确保PCB的质量和可靠性。

总的来说，PCB是一种关键的电子元件，它的材料和制作工艺直接影响着电子设备的性能和可靠性。
