下载文档原格式

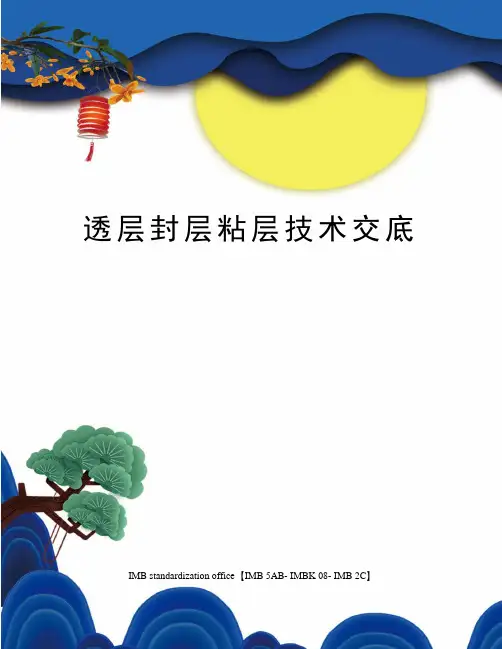

透层封层粘层技术交底 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
技术交底记录
格式号：质技-38 编号：黄河大桥2015-05-10
交底人：接收人：日期：2015年5月10日第1页共6页
技术交底记录
格式号：质技-38 编号：黄河大桥2015-05-10
交底人：接收人：日期：2015年5月10日第2页共6页
技术交底记录
格式号：质技-38 编号：黄河大桥2015-05-10
交底人：接收人：日期：2015年5月10日第3页共6页
技术交底记录
格式号：质技-38 编号：黄河大桥2015-05-10
交底人：接收人：日期：2015年5月10日第4页共6页
技术交底记录
格式号：质技-38 编号：黄河大桥2015-05-10
交底人：接收人：日期：2015年5月10日第5页共6页
技术交底记录
格式号：质技-38 编号：黄河大桥2015-05-10
交底人：接收人：日期：2015年5月10日第6页共6页。
透层、粘层、封层施工技术交底一、工程概述1. 工程地点：XX市XX路段2. 工程名称：XX道路工程3. 工程规模：道路总长度为XX米，宽度为XX米，包括机动车道、非机动车道和人行道。
4. 工程结构：道路采用沥青混凝土路面，包括透层、粘层和封层。
二、施工准备1. 材料准备：确保施工所需沥青、碎石、砂等材料已全部到位，并符合国家质量标准。
2. 设备准备：准备相应的施工设备，如沥青混凝土拌合设备、摊铺机、压路机、喷洒车等。
3. 人员准备：确保施工人员已具备相应的技能和经验，并对施工过程中的安全注意事项进行告知。
4. 现场准备：对施工场地进行清理，确保无障碍物，便于施工顺利进行。
三、施工流程1. 透层施工：a. 在基层表面喷洒透层油，确保油膜均匀，无明显积油。
b. 透层油喷洒后应及时施工基层，避免油膜干燥。
2. 粘层施工：a. 在透层表面喷洒粘层油，确保油膜均匀，无明显积油。
b. 粘层油喷洒后应及时施工面层，避免油膜干燥。
3. 封层施工：a. 在粘层表面摊铺封层料，使用摊铺机进行均匀摊铺。
b. 封层料摊铺后，使用压路机进行压实，确保封层密实。
c. 封层施工完成后，对路面进行清理，确保无杂物。
四、施工注意事项1. 施工过程中应严格遵守安全操作规程，确保人身安全。
2. 透层、粘层、封层的施工应按照设计要求进行，确保沥青混凝土路面的质量。
3. 沥青混凝土拌合应均匀，确保拌合料的质量。
4. 摊铺机和压路机的施工速度应适宜，确保路面的平整度和密实度。
5. 施工过程中应加强对材料的质量控制，确保原材料和成品质量符合要求。
6. 加强施工过程中的沟通与协作，确保各个施工环节顺利进行。
五、施工后验收1. 检查沥青混凝土路面的平整度、密实度是否符合设计要求。
2. 检查透层、粘层、封层的施工质量，确保满足规范要求。
3. 检测沥青混凝土路面的强度和耐久性，确保满足设计要求。
4. 对施工过程进行记录，填写施工验收表，提交项目技术部进行验收。
施工安全技术交底记录版本/修改:D/0备注：项目总工程师对技术（试验）人员的一级技术交底，可以只按照分部分项工程进行交底即可；而技术人员对劳务作业队伍的二级技术交底，应根据作业队的作业内容交底。
记录人/日期：透层、粘层、封层施工安全技术交底一、透层、粘层、封层施工概况及作业特点1、XXX项目X合同段工程透层、粘层、封层施工概况、设计数据等描述。
2、作业特点：施工过程中主要存在机械伤害危险作业。
二、透层、封层、粘层撒布施工中存在的危险源和危害因素、危险部位施工现场：现场无专人指挥车辆及交通；现场作业及车辆指挥人员麻痹大意；施工地段未设置安全警示标志；机驾、操作人员无证上岗；机驾、操作人员疲劳、酒后操作；非作业人员进入作业现场。
三、透层、封层、粘层撒布施工方法、施工工艺流程（一）、透层施工方法及施工工艺流程1、基层表面准备：对养生达到7d的基层表面用铣刨机将局部“镜面”部位进行铣刨处理，尽量使水泥稳定碎石基层顶面粗集料部分外露；用空压机等将基层表面彻底清扫干净；在洒布透层油前2h，用洒水车将基层表面湿润；遮挡防护路缘石及人工构造物，避免污染。
2、喷洒设备的准备：在洒布透层油之前，预热并疏通油嘴，保证透层油洒布的均匀性。
在透层油完全渗透入基层后方可铺筑。
透层施工前将基层顶面清洗干净，雨天或大风天气严禁施工。
气温低于10℃情况下不进行透层油施工。
透层油的用量根据下卧层的表面粗燥程度通过试洒确定。
3、透层油宜采用沥青洒布车喷洒，并选择适宜的喷嘴、洒布速度和洒布量，且保持稳定。
4、根据乳化沥青的破乳时间调整下一道工序的施工时间，一般不小于12h。
5、喷洒透层油后严禁除沥青混合料运输车外的其它车辆、行人通过。
（二）、封层施工方法及施工工艺流程1、施工准备（1）、保证透层油有12h以上的渗透时间。
（2）、在施工路段内设置道路施工警示标志，前后路段封闭。
（3）、若透层的表面有泥土等杂物，用空压机吹干净，并保持干燥。
一、交底目的为确保透层、粘层、封层施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行安全技术交底。
二、施工人员本次交底对象为参与透层、粘层、封层施工的所有人员。
三、施工范围本次交底涉及透层、粘层、封层施工的全过程。
四、安全注意事项1. 施工前的准备工作- 仔细阅读施工图纸，了解施工工艺和要求。
- 清理施工现场，确保无障碍物，地面平整。
- 检查施工设备，确保其处于良好状态。
- 对施工人员进行安全教育和培训，确保其掌握安全操作规程。
2. 施工过程中的安全操作- 透层施工时，注意防止沥青材料溢出，造成污染。
- 粘层施工时，严格控制洒布量，避免浪费和污染。
- 封层施工时，确保封层材料均匀分布，无遗漏。
- 使用喷洒设备时，注意设备的稳定性，防止倾倒。
- 严禁在施工现场吸烟、使用明火。
3. 个人防护- 施工人员应佩戴安全帽、工作服、手套等个人防护用品。
- 高空作业时，必须系好安全带，并配备安全绳。
- 遇到恶劣天气，如大风、雨雪等，应停止施工，确保人员安全。
4. 现场急救措施- 施工现场应配备急救箱，并确保急救药品齐全。
- 施工人员应掌握基本的急救知识和技能，如止血、包扎、心肺复苏等。
- 发生意外事故时，立即组织人员进行救援，并拨打急救电话。
五、施工注意事项1. 透层施工- 严格按照设计要求选择透层材料，确保其质量符合规范。
- 施工前，对基层进行检查，确保基层平整、无裂缝、无松散。
- 施工过程中，严格控制洒布量，确保透层油均匀覆盖基层表面。
2. 粘层施工- 选择合适的粘层材料，确保其粘结性能良好。
- 施工前，对基层进行处理，清除杂物，确保基层表面干净、平整。
- 施工过程中，严格控制洒布量，避免浪费和污染。
3. 封层施工- 选择合适的封层材料，确保其防水性能良好。
- 施工前，对基层进行检查，确保基层平整、无裂缝、无松散。
- 施工过程中，严格控制洒布量，确保封层材料均匀分布。
六、总结通过本次安全技术交底，希望大家能够充分认识到透层、粘层、封层施工过程中的安全重要性，严格遵守安全操作规程，确保施工安全。
一、工程概况1. 工程名称：[项目名称]2. 工程地点：[项目地点]3. 施工单位：[施工单位名称]4. 施工日期：[施工开始日期]至[施工结束日期]二、施工范围本次施工范围为沥青混凝土路面透层、封层、粘层的施工。
三、施工内容1. 透层施工：在基层上喷洒高渗透性乳化沥青，形成透入基层表面的薄层。
2. 封层施工：为封闭表面空隙、防止水分浸入面层而铺筑的沥青混合料薄层。
3. 粘层施工：加强沥青与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。
四、安全技术交底1. 人员安全- 所有施工人员必须经过专业培训，了解透层、封层、粘层施工的安全操作规程。
- 施工前必须进行安全技术交底，确保每位施工人员了解并遵守安全规定。
- 施工人员必须佩戴好个人防护用品，如安全帽、工作服、防护眼镜、手套等。
2. 设备安全- 施工前必须对施工设备进行检查，确保设备完好，符合安全操作要求。
- 机械设备操作人员必须经过专业培训，持有操作证书。
- 严禁酒后操作机械设备。
3. 材料安全- 沥青材料必须符合国家标准，储存时注意防潮、防火。
- 乳化沥青的稀释剂必须符合国家环保要求，储存时注意通风，远离火源。
- 施工现场不得堆放易燃、易爆物品。
4. 施工安全- 施工现场必须设置明显的安全警示标志，如“小心滑倒”、“注意安全”等。
- 施工人员必须按照施工工艺要求进行操作，不得擅自改变施工流程。
- 施工过程中必须保持施工现场的整洁，不得随意堆放杂物。
- 高空作业必须采取安全措施，如设置安全网、安全带等。
5. 环境保护- 施工过程中必须遵守国家环保法规，减少施工对环境的影响。
- 严格控制粉尘、噪音、废水等污染物的排放。
- 施工结束后，必须对施工现场进行清理，恢复原状。
五、应急措施1. 发生安全事故时，立即启动应急预案，迅速采取救援措施。
2. 及时向相关部门报告事故情况，配合调查处理。
3. 加强安全教育培训，提高施工人员的安全意识。
技术交底记录（编号： G311D-JD- ） A-JL-1.2合同号：G311D 监理单位：河南同济路桥工程技术有限公司承包商：河南万里路桥集团有限公司工程名称改性乳化沥青粘层施工技术交底日期交底内容：一、工程概况国道311线许周界至官寨路口段改建工程G311D合同段，起讫里程为K322+850～K333+141.884，全长10.292km。
采用一级公路技术标准，路基、路面双侧加宽。
设计在两层沥青面层之间喷洒粘层油，粘层油采用改性乳化沥青，用量为0.4L/㎡。
按照业主下发的《国道311线许周界至官寨路口段改建工程路面基层有关问题的会议纪要》的要求，对原路旧混凝土面板做刨毛、切缝、灌缝处理后增设粘层，以利于老面板与之上铺筑的沥青混凝土的粘结。
二、施工方案粘层施工工艺流程为：施工准备→粘层油加工→粘层油洒布→沥青混凝土面层施工。
1、施工准备⑴、下承层经监理工程师、质监站等验收合格，其各项检测指标均符合标准和设计要求。
⑵、施工前先用强力清刷机清扫，再用吹风机彻底清除旧面板或下面层表面杂物及灰尘，保证表面无杂物，无活动松散粒料，检测空洞要回填平整夯实；对表面的泥土、砂浆等局部污染物拟采用清刷机清洁、人工以及水车冲洗配合，待表面完全干燥后再进行施工。
⑶、对桥涵的护栏、路缘石等要注意遮挡防护，避免污染。
⑷、检查施工机械状态，对沥青洒布车油管、喷嘴进行检查疏通。
2、粘层油加工本合同段施工用改性乳化沥青每批次必须经过试验室取样检测，并经监理工程师批复后，方可用于施工。
3、粘层油洒布⑴、粘层油洒布前，在两侧每10m放桩，用白灰撒线，洒布时严格按灰线喷洒，保证洒布宽度。
⑵、采用自身带有导热油加热系统和自动控制洒布量的智能型沥青洒布车喷洒，根据试喷结果来选择适宜的喷嘴、喷洒速度和洒布量。
洒布量为0.4L/㎡，洒布速度为8km/h。
⑶、洒布必须成雾状，洒布过程中设专人指挥车辆，粘层油要喷洒均匀，不得出现漏洒空白条，对漏洒处应及时补洒，对超洒积液处人工刮除或扫把扫匀。

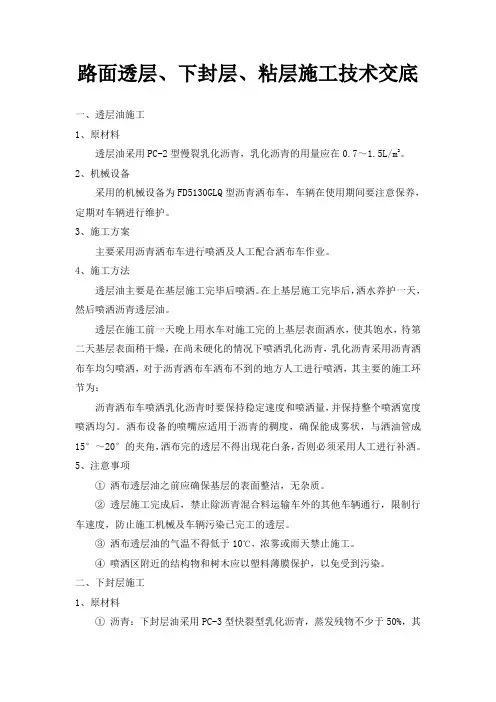

路面透层、下封层、粘层施工技术交底一、透层油施工1、原材料透层油采用PC-2型慢裂乳化沥青，乳化沥青的用量应在0.7～1.5L/m2。
2、机械设备采用的机械设备为FD5130GLQ型沥青洒布车，车辆在使用期间要注意保养，定期对车辆进行维护。
3、施工方案主要采用沥青洒布车进行喷洒及人工配合洒布车作业。
4、施工方法透层油主要是在基层施工完毕后喷洒。
在上基层施工完毕后，洒水养护一天，然后喷洒沥青透层油。
透层在施工前一天晚上用水车对施工完的上基层表面洒水，使其饱水，待第二天基层表面稍干燥，在尚未硬化的情况下喷洒乳化沥青，乳化沥青采用沥青洒布车均匀喷洒，对于沥青洒布车洒布不到的地方人工进行喷洒，其主要的施工环节为：沥青洒布车喷洒乳化沥青时要保持稳定速度和喷洒量，并保持整个喷洒宽度喷洒均匀。
洒布设备的喷嘴应适用于沥青的稠度，确保能成雾状，与洒油管成15°～20°的夹角，洒布完的透层不得出现花白条，否则必须采用人工进行补洒。
5、注意事项①洒布透层油之前应确保基层的表面整洁，无杂质。
②透层施工完成后，禁止除沥青混合料运输车外的其他车辆通行，限制行车速度，防止施工机械及车辆污染已完工的透层。
③洒布透层油的气温不得低于10℃，浓雾或雨天禁止施工。
④喷洒区附近的结构物和树木应以塑料薄膜保护，以免受到污染。
二、下封层施工1、原材料①沥青：下封层油采用PC-3型快裂型乳化沥青，蒸发残物不少于50%，其延度、针入度、软化点等各项技术指标均能满足要求。
乳化沥青用量为1.0-1.2kg/ m2。
②集料：采用5-10mm的石屑，石屑的用量为5-8 m3/km2。
2、机械设备主要采用FD5130GLQ型沥青洒布车、DD110型双钢轮压路机和石屑洒布车。
3、施工方案下封层油采用沥青洒布车喷洒，石屑采用石屑洒布车进行洒布，对于石屑洒布车洒布不到的地方采用人工进行洒布。
4、施工方法在透层油破乳渗入基层一定深度后，即可施工下封层，下封层乳化沥青主要采用沥青洒布车进行洒布，对于沥青洒布车洒布不到的地方人工进行喷洒，待其破乳且水份蒸发后，采用石屑洒布车洒布石屑，压路机紧随洒布车后对洒布完的石屑静压2遍，压路机不得随意刹车或“调头”，石屑洒布不到的地方，人工进行洒布。

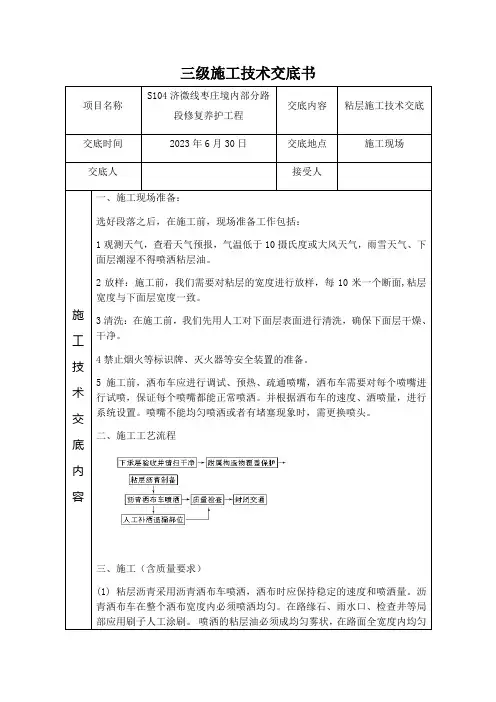

三级施工技术交底书
项目名称S104济微线枣庄境内部分路
段修复养护工程
交底内容粘层施工技术交底
交底时间2023年6月30日交底地点施工现场交底人接受人
施工技术交底内容一、施工现场准备：
选好段落之后，在施工前，现场准备工作包括：
1观测天气，查看天气预报，气温低于10摄氏度或大风天气，雨雪天气、下面层潮湿不得喷洒粘层油。
2放样：施工前，我们需要对粘层的宽度进行放样，每10米一个断面,粘层宽度与下面层宽度一致。
3清洗：在施工前，我们先用人工对下面层表面进行清洗，确保下面层干燥、干净。
4禁止烟火等标识牌、灭火器等安全装置的准备。
5施工前，洒布车应进行调试、预热、疏通喷嘴，洒布车需要对每个喷嘴进行试喷，保证每个喷嘴都能正常喷洒。
并根据洒布车的速度、洒喷量，进行系统设置。
喷嘴不能均匀喷洒或者有堵塞现象时，需更换喷头。
二、施工工艺流程
三、施工（含质量要求）
(1) 粘层沥青采用沥青洒布车喷洒，洒布时应保持稳定的速度和喷洒量。
沥青洒布车在整个洒布宽度内必须喷洒均匀。
在路缘石、雨水口、检查井等局部应用刷子人工涂刷。
喷洒的粘层油必须成均匀雾状，在路面全宽度内均匀。

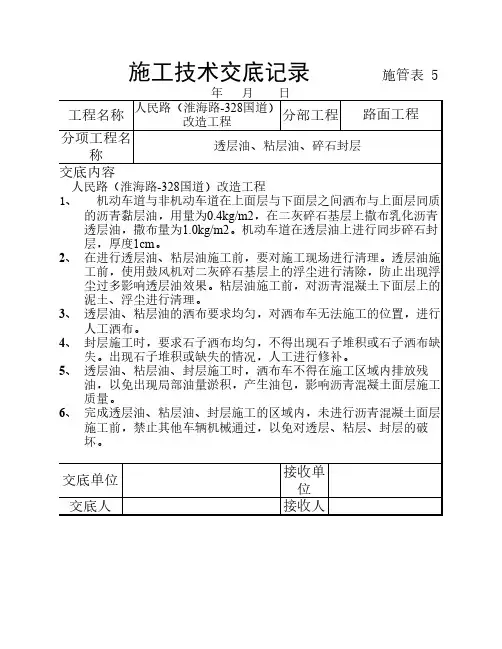

施工技术交底记录施管表 5
年月日
工程名称人民路（淮海路-328国道）改造工程分部工程路面工程
分项工程名称透层油、粘层油、碎石封层
交底内容
人民路（淮海路-328国道）改造工程
1、机动车道与非机动车道在上面层与下面层之间洒布与上面层同质的沥青黏层油，用量为
0.4kg/m2，在二灰碎石基层上撒布乳化沥青透层油，撒布量为1.0kg/m2。
机动车道在透层油上
进行同步碎石封层，厚度1cm。
2、在进行透层油、粘层油施工前，要对施工现场进行清理。
透层油施工前，使用鼓风机对二灰碎
石基层上的浮尘进行清除，防止出现浮尘过多影响透层油效果。
粘层油施工前，对沥青混凝土下面层上的泥土、浮尘进行清理。
3、透层油、粘层油的洒布要求均匀，对洒布车无法施工的位置，进行人工洒布。
4、封层施工时，要求石子洒布均匀，不得出现石子堆积或石子洒布缺失。
出现石子堆积或缺失的
情况，人工进行修补。
5、透层油、粘层油、封层施工时，洒布车不得在施工区域内排放残油，以免出现局部油量淤积，
产生油包，影响沥青混凝土面层施工质量。
6、完成透层油、粘层油、封层施工的区域内，未进行沥青混凝土面层施工前，禁止其他车辆机械
通过，以免对透层、粘层、封层的破坏。
交底单位接收单位
交底人接收人。
热拌沥青混合料路面透层油与粘层油施工安全技术交底要求一、安全意识与责任1.1 安全意识的重要性热拌沥青混合料路面施工中，透层油与粘层油的施工安全意识是至关重要的，只有充分认识到安全的重要性，才能有效预防事故的发生，确保施工人员的人身安全和施工质量。
1.2 安全责任的划分在透层油与粘层油施工中，安全责任划分如下：•施工单位：负责日常安全管理与监督，提供必要的安全培训和装备，并对施工人员的安全行为负责。
•施工人员：必须严格遵守安全操作规程，保护自己和他人的安全。
二、施工前准备与要求2.1 检查设备与工具在施工前，必须对所使用的设备和工具进行仔细检查，确保其完好无损、符合安全要求，并对不合格设备和工具进行汇报和更换。
2.2 放置标识牌和警示标志在施工现场周边设置合理的标识牌和警示标志，以便引导行人和车辆避开施工区域，并确保施工人员的安全。
2.3 佩戴个人防护装备施工人员必须佩戴符合标准的个人防护装备，包括安全帽、防护眼镜、防护口罩、耳塞、工作服、手套、安全鞋等，以确保施工过程中的人身安全。
三、透层油施工安全要求3.1 施工区域的安全防护在透层油施工区域，必须设置专门的围栏或警示线，确保施工区域的安全，并禁止无关人员和车辆进入。
3.2 沥青温度控制在透层油施工过程中，必须严格控制沥青的温度，避免超过安全温度范围，以防止发生燃烧或烫伤事故。
3.3 沥青喷洒与涂布透层油施工中，沥青喷洒与涂布的过程需要注意以下安全事项：•使用专用喷洒设备，并确保沥青喷洒的方向与喷幅符合要求，避免对施工人员造成伤害。
•喷洒过程中，施工人员必须保持适当的距离，并避免有人在喷洒区域内停留，以防止沥青喷溅引起的烫伤。
3.4 施工现场的通风与防护透层油施工现场必须确保良好的通风条件，并采取相应的防护措施，避免施工人员吸入有害气体或粉尘，保护呼吸道健康。
四、粘层油施工安全要求4.1 粘层油施工现场的安全防护在粘层油施工现场，必须设置专门的警示标志并进行警示，禁止无关人员进入施工区域，确保施工人员的安全。
