M G2×125（100）/580（480）–WD 型交流电牵引采煤机32MJA（32MJB）说明书鸡西煤矿机械有限公司2009年9月MG M G2×125/580 –WD 型交流电牵引采煤机鸡西煤矿机械有限公司1前 言为了方便用户使用采煤机，确保采煤机的正确操作、安全使用和维修保养，延长采煤机使用寿命，提高采煤机生产效率，从而使用户取得最大经济效益，我们编制了采煤机使用说明书。
该说明书对采煤机的适用范围、结构特点、工作原理和维护保养做了较为详尽的介绍和说明。
希望用户在使用该采煤机前要认真阅读说明书，掌握工作原理和使用方法，并根据实际情况，制定相应的采煤机使用、维护、保养岗位责任制。
因为采煤机使用范围不断扩展，以及随着科学技术的发展，本产品局部结构和外购配套件等，也需不断采用新材料和新技术，在不影响整体和主要件互换性的情况下，也有相应的持续改进，所以本说明书只限于采煤机的使用说明，供用户参考，不能作为订购采煤机备件的依据。
要掌握采煤机的详尽结构或采购备件，请参阅该采煤机的随机出厂图册。
本说明书的编制得到了有关采煤机用户的关心和支持，但在实际使用中还可能存在一些问题和不足，欢迎广大用户给予批评和指正。
编者目录机械部分第一章概述 (1)第二章牵引部 (8)第三章截割机构 (10)第四章液压系统 (13)第五章喷雾冷却系统 (21)第六章辅助装置 (24)第七章采煤机的使用与维护 (27)电气部分第八章概述及主要参数 (33)第九章技术特点 (34)第十章电控系统组成及工作原理 (35)第十一章安装调试与操作 (38)第十二章常见故障排除 (42)第十三章使用注意事项 (43)附录1 安标配套件明细 (44)附录2 售后服务 (45)MG2X125(100)/580(480)-WD 型交流电牵引采煤机鸡西煤矿机械有限公司1机 械 部 分第一章 概述第一节 概述MG2×125(100)/580(480)-WD 型交流电牵引采煤机是采用多电机驱动、横向布置，用以开采较薄煤层的无链电牵引采煤机，机面高度低，装机功率大，具备截割硬煤、夹矸和爬坡的能力和过断层能力。

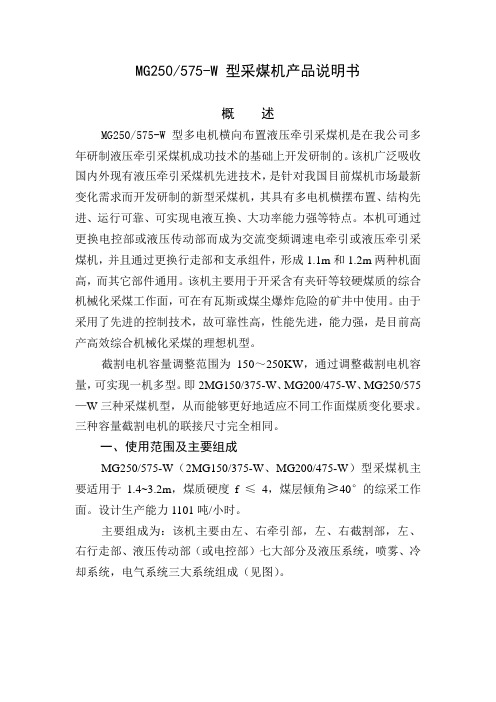

MG250/575-W 型采煤机产品说明书概述MG250/575-W型多电机横向布置液压牵引采煤机是在我公司多年研制液压牵引采煤机成功技术的基础上开发研制的。
该机广泛吸收国内外现有液压牵引采煤机先进技术，是针对我国目前煤机市场最新变化需求而开发研制的新型采煤机，其具有多电机横摆布置、结构先进、运行可靠、可实现电液互换、大功率能力强等特点。
本机可通过更换电控部或液压传动部而成为交流变频调速电牵引或液压牵引采煤机，并且通过更换行走部和支承组件，形成1.1m和1.2m两种机面高，而其它部件通用。
该机主要用于开采含有夹矸等较硬煤质的综合机械化采煤工作面，可在有瓦斯或煤尘爆炸危险的矿井中使用。
由于采用了先进的控制技术，故可靠性高，性能先进，能力强，是目前高产高效综合机械化采煤的理想机型。
截割电机容量调整范围为150～250KW，通过调整截割电机容量，可实现一机多型。
即2MG150/375-W、MG200/475-W、MG250/575—W三种采煤机型，从而能够更好地适应不同工作面煤质变化要求。
三种容量截割电机的联接尺寸完全相同。
一、使用范围及主要组成MG250/575-W（2MG150/375-W、MG200/475-W）型采煤机主要适用于1.4~3.2m，煤质硬度f ≤4，煤层倾角≥40°的综采工作面。
设计生产能力1101吨/小时。
主要组成为：该机主要由左、右牵引部，左、右截割部，左、右行走部、液压传动部（或电控部）七大部分及液压系统，喷雾、冷却系统，电气系统三大系统组成（见图）。
二、工作原理整机无底托架，左、右牵引部分别与液压传动部的两端干式对接。
左、右行走部分别固定在左、右牵引部上，构成了该机的机身部分。
牵引部和液压传动部的单侧对接面，主要用高强度T形螺栓和四个楔形哑铃销以及两个Φ150定位销连接和紧固，提高了大部件之间联接的可靠性。
截割部为整体摇臂结构：即截割部减速器、截割电机均设在摇臂上。
MG2×125/580-WD型交流电牵引采煤机是采用多电机驱动、横向布置，用以开采较薄煤层的无链电牵引采煤机，机面高度低，装机功率大，具备截割硬煤、夹矸和爬坡的能力和过断层能力。
它适用于煤层厚度1.2～2.5米,煤层倾角≤12°,工作面倾角≤40°，不过于松软的综采工作面，完成落煤与装煤作业。
可在周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用。
产品型号及含义：M G 2×125 / 580 - W D电牵引无链牵引总装机功率（kW）单侧截割功率（kW）滚筒式采煤机 总装机功率580kW，截割功率为2×2×125kW，牵引功率为2×30kW，调高泵站功率为20kW。
牵引型式为齿轮-齿轨式。
操作控制点位置设置在机身中间，可直接操作按钮或手把，也可以采用两端操作站或遥控器离机遥控。
本图册图详细描述了MG2×125/580-WD型交流电牵引采煤机的构成,可做为采煤机的主要参考文件。
因随着科技的发展与采煤需求的变化，设计也会进行改进与更新，本图册也会相应进行修改。
故本图册不能作为采煤机使用单位定购配件使用！！！整机主要参数表项目内容采高范围 m 1.2～2.5装机功率 kW 580截割功率 kW 2×125×2牵引功率 kW 30×2过煤高度mm 289滚筒直径m φ1.15;φ1.25 ;φ1.4滚筒截深mm 660；800摇臂型式 整体弯摇臂牵引力 kN 420调速方式 准机内载交流变频煤层倾角 ≤12°工作面倾角 ≤40°泵站功率 kW 20机面高度 mm 894下切深度 mm 184、234、309滚筒转速 r/min 56.7；65.266摇臂摆动中心距mm 5600摇臂长度 mm 2111牵引速度 m/min 7.4牵引型式 齿轮 销排供电电压 V 1140配套输送机 SGZ730/400；SGZ764/400 整机布置式 积木式组合整机重量 t ≈3132MJA总图明细表序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重1 TB47TY(Z)/Z1250/660/2F采煤机螺旋滚筒21374.042748.0830 10MJ-2定位销412.349.22 32MJ23左截割部16367636731 2071512032GB/T 70.1-2000 螺钉 M36×1107 1.319.173 32MJ31前铰轴组件250.281100.56232 2040504015GB/T 93-1987 垫圈 36100.0520.524 32MJ32后铰轴组件250.337100.67433 32MJ-24弯丝杠Ⅰ（φ36）132.632.65 32MJ33左操作站1 5.882 5.88234 GY36液压螺母M36×34 1.87.26 32MJ29调高油缸245090035 2040904014GB/T 97.2-1985 垫圈 3640.0920.3687 32MJ30支撑组件2139.612279.22436 20MJ-3T形螺栓9 2.219.88 32MJ27拖缆装置111.9611.9637 2020603004GB/T 6175-2000 螺母 M3690.502 4.5189 32MJ21左牵引部14602.424602.4238 2021103006GB/T 6172.1-2000 螺母 M3690.181 1.62910 32MJ26冷却喷雾系统137.800337.800339 32MJ-10压板90.14 1.2611 32MJ-1A标牌10.270.2740 2011107002GB/T 5783-2000 螺栓 M12×20180.020.3612 32MJ-21长丝杠M421323241 2040502007GB/T 93-1987 垫圈 12180.0040.07213 32MJ28电控部135******** 32MJ-25弯丝杠Ⅱ（φ36）125.225.214 20MJ-53垫圈40.34 1.3643 2071512024GB/T 70.1-2000 螺钉 M36×3×1703 1.79 5.3715 GY42液压螺母M42×34 2.28.844 25MJ-2压板2 3.77.416 2071511028GB/T 70.1-2000 螺钉 M30×10040.8 3.245 25MJ-3护板213.326.617 2040504014GB/T 93-1987 垫圈 3040.0380.15246 2011109002GB/T 5783-2000 螺栓 M20×4080.1210.96818 32MJ24液压系统1361.089361.08947 2040503011GB/T 93-1987 垫圈 2080.0150.1219 32MJ-0001短丝杠M42216.53320 32MJ-23丝杠压板40.95 3.821 2071508005GB/T 70.1-2000 螺钉 M16×4580.0970.77622 2040502009GB/T 93-1987 垫圈 1680.0070.05623 32MJ22右牵引部15189.345189.3424 32MJ34右操作站1 5.882 5.88225 32MJ25右截割部16367636726 32MJ15销轴组件4187227 32MJ-5压板40.8 3.228 2071508002GB/T 70.1-2000 螺钉 M16×3080.0770.61629 2040502009GB/T 93-1987 垫圈 1680.0070.05632MJ21左牵引部明细表图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重32MJ21-1左牵引壳体131******** 1030302013电动机 YBRB3-301350350 2040502009GB/T 93-1987 垫圈 1640.0070.02831 32MJ2101一轴组件141.18941.189 2011307018GB/T 5785-2000 螺栓 M30×2×808 2.29518.3632 32MJ2102二轴组件141.53741.537 2040504014GB/T 93-1987 垫圈 3080.0380.30433 32MJ2103三轴组件19.2299.229 32MJ21-2左前挡板1113.3113.334 32MJ2104行星减速器1338.177338.177 2050418007Q/JM 114.2-2006 销子 30×9020.4130.82635 1060108055GB/T 9877.1-1988 密封圈 BG150×180×15200 2070111001GB/T 825-1988 螺钉 M364 2.4419.76436 32MJ2105行走轮组件1194.992194.992 32MJ01-6缆线压块11 1.5 1.537 32MJ21-7耐磨套122.122.1 2011109002GB/T 5783-2000 螺栓 M20×4020.1210.24238 1060102106GB 1235-1976 O形密封圈 210×5.7100 2071505018GB/T 70.1-2000 螺钉 M10×752 1.056 2.11239 32MJ01-16防尘盖1 6.6 6.6 2040502007GB/T 93-1987 垫圈 12520.0040.20840 32MJ01-17防松板30.060.18 32MJ01-7缆线压块21 1.5 1.541 2011107005GB/T 5783-2000 螺栓 M12×3560.0360.216 32MJ01-8垫体20.20.442 32MJ21-8导向滑靴1225225 18MJ01-3螺堵60.44 2.642071505003GB/T 70.1-2000 螺钉 M10×20120.0220.2642040502006GB/T 93-1987 垫圈 10140.0020.02832MJ21-9大盖板127.527.52100104012Q/JM 864-2001 内六角螺塞 M33×210.110.112100201016Q/JM 861-2001 垫圈 3330.0060.01832MJ21-3上盖板3113.513.52071506002GB/T 70.1-2000 螺钉 M12×25460.035 1.611990600035热电阻温度传感器 GW10010.10.12100201008Q/JM 861-2001 垫圈 2010.0030.0031060103041GB 1235-1976 O形密封绳 3.124000032MJ21-4上盖板41121232MJ21-5上盖板51 5.2 5.21990701020液压排气阀 QLY-10×0.6330032MJ01-12上盖板4127.527.532MJ21-6衬套2 1.95 3.932MJ2104行星减速器明细表序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重1 32MJ2104-1太阳轮Ⅰ1 3.79 3.7930 1011602961SKF 滚动轴承 22208E/40×80×2360.53 3.182 2030307041GB/T 893.1-1986 挡圈 6510.0140.01431 32MJ2104-18套30.050.153 18MJ0205-16压盖110.3510.3532 32MJ2104-19套30.050.154 21MJ0204- 2距离垫10.0570.05733 2030307047GB/T 893.1-1986 挡圈 8070.0220.1545 2071506002GB/T 70.1-2000 螺钉 M12×2580.0350.2834 32MJ2104-20行星轮Ⅰ3 3.19.36 2040502007GB/T 93-1987 垫圈 1280.0040.03235 32MJ2104-21心轴Ⅰ3 1.06 3.187 32MJ2104-2行星架Ⅰ124.3224.3236 2030306033GB/T 893.1-1986 挡圈 5030.0070.0218 2071504006GB/T 70.1-2000 螺钉 M8×30160.0160.25637 21MJ0204- 4挡环40.3 1.29 32MJ2104-3内齿圈Ⅰ117.9617.9638 2070303004GB/T 85-1988 螺钉 M8×30200.0120.2410 32MJ2104-4联结座124.324.339 2040501005GB/T 93-1987 垫圈8200.0010.0211 32MJ2104-5太阳轮Ⅱ17.967.9640 1011604015SKF 滚动轴承 61926/130×180×242 1.85 3.712 2030306035GB/T 893.1-1986 挡圈 5540.0080.03241 2030308074GB/T 893.1-1986 挡圈 18010.1230.12313 32MJ2104-6行星架Ⅱ144.3444.3442 32MJ2104-22齿轮123.9923.9914 32MJ2104-7心轴Ⅱ4 3.5614.2443 2050825003Q/JM 113.2-2006 销子 16×3020.0450.0915 32MJ2104-8内齿圈Ⅱ152.3252.3244 2030308064GB/T 893.1-1986 挡圈 13010.0610.06116 32MJ2104-9行星轮Ⅱ48.5234.0845 21MJ0204- 3连接盘1242417 32MJ2104-10联结盖120.520.518 2050829001Q/JM 113.2-2006 销子 40×6040.534 2.13619 1060108055GB/T 9877.1-1988 密封圈 BG150×180×1520020 32MJ2104-11环10.360.3621 1060102058GB 1235-1976 O形密封圈 35×3.510022 32MJ2104-12堵10.310.3123 32MJ2104-13套40.10.424 1011602965SKF 滚动轴承 NNCF5010CV/50×80×40160.7612.1625 32MJ2104-14套40.070.2826 32MJ2104-15套40.0750.327 32MJ2104-16环10.20.228 32MJ2104-17环10.30.329 18MJ0205-21距离垫1 3.50E-02 3.532MJ22右牵引部明细表序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重1 32MJ22-1右牵引机壳136******** 32MJ2104行星机构1102.862102.8622 2070111001GB/T 825-1988 螺钉 M364 2.4419.76431 1060108055GB/T 9877.1-1988 密封圈 BG150×180×152003 32MJ2201液压泵站132 32MJ2103三轴组件14 2011307018GB/T 5785-2000 螺栓 M30×2×808 2.29518.3633 32MJ2102二轴组件15 2040504014GB/T 93-1987 垫圈 3080.0380.30434 32MJ2101一轴组件16 2050418007Q/JM 114.2-2006 销子 30×9020.4130.82635 32MJ21-3盖17 32MJ22-2大端盖136 1990600035热电阻温度传感器 GW1001008 2011108027GB/T 5783-2000 螺栓 M16×5040.0920.36837 2100201008Q/JM 861-2001 垫圈 2010.0030.0039 2040502009GB/T 93-1987 垫圈 1640.0070.02838 1030302013电动机 YBRB3-30135035010 32MJ01-6缆线压块11 1.5 1.539 32MJ21-6衬套111 2071505018GB/T 70.1-2000 螺钉 M10×752 1.056 2.11240 32MJ2105行走轮组件112 2040502007GB/T 93-1987 垫圈 12660.0040.26441 32MJ21-7耐磨套13 2011109002GB/T 5783-2000 螺栓 M20×4020.1210.24242 32MJ01-17防松板30.060.1814 32MJ01-8垫体20.20.443 2011107005GB/T 5783-2000 螺栓 M12×3560.0360.21615 32MJ01-7缆线压块21 1.5 1.544 32MJ01-16防尘盖1 6.6 6.616 2100104012Q/JM 864-2001 内六角螺塞 M33×210.110.1145 1060102106GB 1235-1976 O形密封圈 210×5.710017 2100201016Q/JM 861-2001 垫圈 3330.0060.01846 32MJ21-8导向滑靴118 32MJ22-3后盖119 32MJ08-29盖板136.536.520 32MJ08-28盖板1141421 2071506002GB/T 70.1-2000 螺钉 M12×25640.035 2.2422 2100104012Q/JM 864-2001 内六角螺塞 M33×220.110.2223 32MJ01-12上盖板4127.527.524 1060103041GB 1235-1976 O形密封绳 3.142500025 32MJ21-4盖126 32MJ21-5盖127 2071505003GB/T 70.1-2000 螺钉 M10×20230.0220.50628 2040502006GB/T 93-1987 垫圈 10230.0020.04629 21MJ02-5盖13636序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重1 32MJ2301左摇臂壳体12799279930 2030304020GB/T 893.1-1986 挡圈 3020.0020.0042 1990201007螺纹式视镜 JSL-S20/M24*1.520031 1060102018GB 1235-1976 O形密封圈 25×2.43003 32MJ23-1护板1 2.8 2.832 32MJ23-6挡杆20.050.14 2011107003GB/T 5783-2000 螺栓 M12×25350.0250.87533 32MJ23-7盖板19.979.975 2040502007GB/T 93-1987 垫圈 12470.0040.18834 32MJ23-8护板114146 1990701020液压排气阀 QLY-10×0.6310035 2011108024GB/T 5783-2000 螺栓 M16×30100.0640.647 2100201016Q/JM 861-2001 垫圈 3310.0060.00636 32MJ23-13盖板1 3.2 3.28 1060110008JB982-1977 垫圈 2210037 32MJ23-9电机护罩176.576.59 1110300003接头座 JKU-1020.080.1638 1990600035热电阻温度传感器 GW10010010 32MJ23-2护板1 5.4 5.439 2100201008Q/JM 861-2001 垫圈 2030.0030.00911 32MJ23-3管卡40.070.2840 32MJ03-11衬套1 1.7 1.712 32MJ2310左润滑组件113.33513.33541 32MJ03-12衬套1 2.2 2.213 11201030057高压软管 KJR10-380/480010042 11201030027高压软管 KJR10-380/180010014 1110100003U形销 UK-1030.010.0343 1110100003U形销 UK-1010.010.0115 1990500005PZB-2.5/70 喷嘴 M20×1.590044 32MJ23-10衬套2 2.1 4.216 11201030044高压软管 KJR10-380/350010045 32MJ2302一轴组件234.62269.24417 32MJ23-4水管压板20.9 1.846 32MJ2303二轴组件133.455733.455718 2071505004GB/T 70.1-2000 螺钉 M10×2580.0250.247 32MJ2304四轴组件133.455733.455719 2040502006GB/T 93-1987 垫圈 1080.0020.01648 32MJ2305五轴组件172.62672.62620 2010908068GB/T 5782-2000 螺栓 M16×80200.148 2.9649 32MJ2306六轴组件1167.111167.11121 2040502009GB/T 93-1987 垫圈 16300.0070.2150 32MJ2307七轴惰轮组件142.7242.7222 2050406009GB/T 120.2-2000 销子 20×8020.1740.34851 32MJ03-14堵1 1.1 1.123 2100104012Q/JM 864-2001 内六角螺塞 M33×260.110.6652 1060102037GB 1235-1976 O形密封圈 90×3.110024 1060110012JB982-1977 垫圈 3350053 2030307055GB/T 893.1-1986 挡圈 10010.0310.03125 1030201017电动机 YBCS-1252820164054 2100104001Q/JM 864-2001 内六角螺塞 M10×110.060.0626 2100104005Q/JM 864-2001 内六角螺塞 M18×1.520.0280.05655 1060110002JB982-1977 垫圈 1010027 1060110006JB982-1977 垫圈 1820056 32MJ0307行星减速器11150115028 32MJ23-5盖板19.629.6257 1060102214GB 1235-1976 O形密封圈 430×8.610029 1060103041GB 1235-1976 O形密封绳 3.119000058 1011604793SKF 滚动轴承 NJ1036ECM/180×280×46210.120.2序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重59 32MJ23-11大齿轮168.968.960 32MJ0311内喷雾装置118.818.861 32MJ23-12套2 1.8 3.662 2030308063GB/T 893.1-1986 挡圈 12510.0590.05963 32MJ2308大端盖组焊件169.5469.5464 2071506026GB/T 70.1-2000 螺钉 M12×60140.0630.88265 1060102011GB 1235-1976 O形密封圈 15×2.410066 32MJ2309左冷却装置1 4.374 4.37467 2100104006Q/JM 864-2001 内六角螺塞 M20×1.510.0370.03768 2011306014GB/T 5785-2000 螺栓 M24×2×13018 1.10119.81869 2040503013GB/T 93-1987 垫圈 24180.0210.378序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重1 32MJ2305-1五轴压盖一1 5.8 5.830 2030305031GB/T 893.1-1986 挡圈 4710.0060.0062 2071506002GB/T 70.1-2000 螺钉 M12×25190.0350.66531 32MJ0310-14垫10.0350.0353 2040502007GB/T 93-1987 垫圈 12210.0040.08432 1011201009GB/T 283-1994 滚动轴承 NUP203E/17×40×1210.070.074 1060102213GB 1235-1976 O形密封圈 170×3.510033 2040802001GB/T 95-2002 垫圈 1210.0050.0055 10116031093SKF 滚动轴承 22219E/95×170×431 4.15 4.1534 2020401001GB/T 41-2000 螺母 M1210.0160.0166 32MJ0310-3垫一10.610.6135 2071506015GB/T 70.1-2000 螺钉 M12×11040.1070.4287 32MJ2305-2齿轮19.289.2836 32MJ2305-9护盖1 5.7 5.78 32MJ0310-1五轴花键轴1 6.5 6.537 32MJ2305-10档板1 1.2 1.29 32MJ0310-5垫二10.410.4110 1011603349SKF 滚动轴承 NJ220ECM/100×180×342 3.5711 32MJ2305-3套10.60.612 32MJ0310-7套10.180.1813 32MJ2305-4扭矩轴1 2.3 2.314 32MJ2305-5变速齿轮118.318.315 32MJ2305-5A变速齿轮Ⅱ117.217.216 1011604108SKF 滚动轴承 NJ226ECM/130×230×401 6.45 6.4517 1060102108GB 1235-1976 O形密封圈 230×5.710018 32MJ2305-6盖板1222219 2071504004GB/T 70.1-2000 螺钉 M8×2060.0130.07820 2040501005GB/T 93-1987 垫圈860.0010.00621 1060102033GB 1235-1976 O形密封圈 70×3.110022 1060102021GB 1235-1976 O形密封圈 30×3.120023 32MJ2305-7压垫110.10.124 32MJ2305-8压垫220.030.0625 32MJ031001离合手把1 2.23 2.2326 2031003018GB/T 894.1-1986 挡圈 2010.0010.00127 32MJ0310-12压盖10.60.628 32MJ0310-13调正垫20.0250.0529 32MJ0310-11轴10.420.42序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重1 MJG14-1A铰接头20.240.4830 32MJ2407回油管路10.19840.19842 MDP09-4铰接螺栓20.0250.0531 11201010037高压软管 KJR6-600/280010.51940.51943 1103000002GB/T 3762-1983 垫圈 1220.0040.00832 2040502006GB/T 93-1987 垫圈 1016 1.405 1.4054 11201010041高压软管 KJR6-600/32001 1.585 1.58533 2011106020GB/T 5783-2000 螺栓 M10×2520.0020.0325 1060102007GB 1235-1976 O形密封圈 11×1.960034 32MJ2408高压吸油管路10.0180.0366 1060111007GB 1235-1976 挡圈 A11×8×1.2560035 1990100033双联泵 PGP511B0140A/511A00401 1.104 1.1047 1110300003接头座 JKU-10160.08 1.2836 11201030009高压软管 KJR10-380/5001 6.6 6.68 1110100003U形销 UK-10210.010.2137 10MJ01-26A接头座10.790.799 1060110008JB982-1977 垫圈 22180038 1060110010JB982-1977 垫圈 2760.0250.02510 1060102011GB 1235-1976 O形密封圈 15×2.4190039 32MJ2409低压吸油管路10011 1060111011GB 1235-1976 挡圈 A15×11×1.25190040 14MJ32-2铰接体1 1.164 1.16412 11201030021高压软管 KJR10-380/12002 1.17 2.3441 23MJ0117-4铰接螺栓10.110.1113 10MJ0504W液压锁28.917.842 1060110023JB982-1977 垫圈 G1/220.550.5514 1110100001U形销 UK-660.010.0643 32MJ0410低压表管路10015 1111400001直通 JKZ-610.190.1944 32MJ0411高压表管路10.0760.07616 11201030034高压软管 KJR10-380/25002 1.86 3.7245 32MJ2410调高控制进油管10.130.1317 11201010034高压软管 KJR6-600/25001 1.27 1.2746 19MJ0121-2接头体20.20860.208618 1111100003弯头 JKW-1050047 MDA01-16阻尼塞20.20.419 2071007002GB/T 71-1985 螺钉 M8×1210.0020.00248 1060102004GB 1235-1976 O形密封圈8×1.920.0010.00220 32MJ24-1花键轴1 1.7 1.749 32MJ2411调高进油管10021 32MJ24-2限位块10.0160.01650 23MJ0126油管10.42860.428622 32MJ2401调高管路40.6088 2.435251 32MJ0414刹车阀组1 1.3 1.323 32MJ2402刹车管路10.72880.728852 1.0402E+11电磁阀 24GDEY-H6B-T1131324 11201030025高压软管 KJR10-380/16004 1.38 5.5253 2071505009GB/T 70.1-2000 螺钉 M10×50425 32MJ0801-31块10.040.0454 2100304003JB/T 7941.3-1995 油标 A8010.0390.15626 32MJ2403左调高控制管路A10.23840.238455 1990600002耐震压力表 YN-60Z/40MPa10.20.227 32MJ2404左调高控制管路B10.22840.228456 1990600001耐震压力表 YN-60Z/6MPa10.20.228 32MJ2405右调高控制管路A10.20840.208457 19MJ0142手液动换向阀20.20.229 32MJ2406右调高控制管路B10.240.4858 2071505004GB/T 70.1-2000 螺钉 M10×2567.286214.5724序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重59 32MJ04-3精滤器卡板10.150.1560 1990600052过滤器 ZU-H10x20S1 3.3 3.361 32MJ2412精滤器出油管路10.350.3562 32MJ04-4接头座10.30.363 32MJ2413高压排油管路10.7820.78264 1990600046压力传感器 sns/dmd/c(0～5MPa)10065 32MJ04-2连接法兰1 1.7 1.766 2071505008GB/T 70.1-2000 螺钉 M10×4540.0360.14467 1990600034粗滤器 TF-250x100F1 1.2 1.268 1.0402E+11电磁阀 34GDEY-H6B-T20.9 1.869 32MJ0418调高阀板组件112.10312.10370 2040502007GB/T 93-1987 垫圈 1240.0040.01671 2071506007GB/T 70.1-2000 螺钉 M12×5040.0540.21672 1030302014电动机 YBRB3-20127027073 2011108024GB/T 5783-2000 螺栓 M16×3540.0640.25674 2040502009GB/T 93-1987 垫圈 1640.0070.02875 32MJ24-3穿墙接头50.2176 2100104012Q/JM 864-2001 内六角螺塞 M33×210.110.1177 2100201016Q/JM 861-2001 垫圈 3310.0060.00678 12MJ41-20接头座10.4330.43379 1102700006GB/T 3750.3-1983 螺栓 M22×1.510.1570.157序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重1 32MJ2501右摇臂壳体12799279930 2030304020GB/T 893.1-1986 挡圈 3020.0020.0042 1990201007螺纹式视镜 JSL-S20/M24*1.520031 1060102018GB 1235-1976 O形密封圈 25×2.43003 32MJ23-1护板1 2.8 2.832 32MJ23-6挡杆20.050.14 2011107003GB/T 5783-2000 螺栓 M12×25350.0250.87533 32MJ23-7盖板19.979.975 2040502007GB/T 93-1987 垫圈 12470.0040.18834 32MJ23-8护板114146 1990701020液压排气阀 QLY-10×0.6310035 2011108024GB/T 5783-2000 螺栓 M16×30100.0640.647 2100201016Q/JM 861-2001 垫圈 3310.0060.00636 32MJ23-13盖板1 3.2 3.28 1060110008JB982-1977 垫圈 2210037 32MJ25-2电机护罩176.576.59 1110300003接头座 JKU-1020.080.1638 1990600035热电阻温度传感器 GW10010010 32MJ25-1护板1 5.4 5.439 2100201008Q/JM 861-2001 垫圈 2030.0030.00911 32MJ23-3管卡40.070.2840 32MJ03-11衬套1 1.7 1.712 32MJ2505右润滑组件113.33513.33541 32MJ03-12衬套1 2.2 2.213 11201030057高压软管 KJR10-380/480010042 11201030027高压软管 KJR10-380/180010014 1110100003U形销 UK-1030.010.0343 1110100003U形销 UK-1010.010.0115 1990500005PZB-2.5/70 喷嘴 M20×1.590044 32MJ23-10衬套2 2.1 4.216 11201030044高压软管 KJR10-380/350010045 32MJ2302一轴组件234.62269.24417 32MJ23-4水管压板20.9 1.846 32MJ2303二轴组件133.455733.455718 2071505004GB/T 70.1-2000 螺钉 M10×2580.0250.247 32MJ2304四轴组件133.455733.455719 2040502006GB/T 93-1987 垫圈 1080.0020.01648 32MJ2502五轴组件172.62672.62620 2010908068GB/T 5782-2000 螺栓 M16×80200.148 2.9649 32MJ2503六轴组件1167.111167.11121 2040502009GB/T 93-1987 垫圈 16200.0070.1450 32MJ2307七轴惰轮组件142.7242.7222 2050406009GB/T 120.2-2000 销子 20×8020.1740.34851 32MJ03-14堵1 1.1 1.123 2100104012Q/JM 864-2001 内六角螺塞 M33×260.110.6652 1060102037GB 1235-1976 O形密封圈 90×3.110024 1060110012JB982-1977 垫圈 3350053 2030307055GB/T 893.1-1986 挡圈 10010.0310.03125 1030201017电动机 YBCS-1252820164054 2100104001Q/JM 864-2001 内六角螺塞 M10×110.060.0626 2100104005Q/JM 864-2001 内六角螺塞 M18×1.520.0280.05655 1060110002JB982-1977 垫圈 1010027 1060110006JB982-1977 垫圈 1820056 32MJ0307行星减速器11150115028 32MJ23-5盖板19.629.6257 1060102214GB 1235-1976 O形密封圈 430×8.610029 1060103041GB 1235-1976 O形密封绳 3.119000058 1011604793SKF 滚动轴承 NJ1036ECM/180×280×46210.120.2序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重59 32MJ23-11大齿轮168.968.960 32MJ0311内喷雾装置118.818.861 32MJ23-12套2 1.8 3.662 2030308063GB/T 893.1-1986 挡圈 12510.0590.05963 32MJ2506大端盖组焊件1108.54108.5464 2071506026GB/T 70.1-2000 螺钉 M12×60140.0630.88265 1060102011GB 1235-1976 O形密封圈 15×2.410066 32MJ2504右冷却装置1 4.41 4.4167 2100104006Q/JM 864-2001 内六角螺塞 M20×1.510.0370.03768 2011306014GB/T 5785-2000 螺栓 M24×2×13018 1.10119.81869 2040503013GB/T 93-1987 垫圈 24180.0210.37832MJ2502五轴组件明细表(共1页 第1页)序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重1 32MJ2305-1五轴压盖一1 5.8 5.830 2030305031GB/T 893.1-1986 挡圈 4710.0060.0062 2071506002GB/T 70.1-2000 螺钉 M12×25190.0350.66531 32MJ0310-14垫10.0350.0353 2040502007GB/T 93-1987 垫圈 12210.0040.08432 1011201009GB/T 283-1994 滚动轴承 NUP203E/17×40×1210.070.074 1060102213GB 1235-1976 O形密封圈 170×3.510033 2040802001GB/T 95-2002 垫圈 1210.0050.0055 10116031093SKF 滚动轴承 22219E/95×170×431 4.15 4.1534 2020401001GB/T 41-2000 螺母 M1210.0160.0166 32MJ0310-3垫一10.610.6135 2071506015GB/T 70.1-2000 螺钉 M12×11040.1070.4287 32MJ2305-2齿轮19.289.2836 32MJ2502-2护盖1 5.7 5.78 32MJ0310-1五轴花键轴1 6.5 6.537 32MJ2305-10档板1 1.2 1.29 32MJ0310-5垫二10.410.4110 1011603349SKF 滚动轴承 NJ220ECM/100×180×342 3.5711 32MJ2305-3套10.60.612 32MJ0310-7套10.180.1813 32MJ2305-4扭矩轴1 2.3 2.314 32MJ2305-5变速齿轮118.318.315 32MJ2305-5A变速齿轮Ⅱ116 1011604108SKF 滚动轴承 NJ226ECM/130×230×401 6.45 6.4517 1060102108GB 1235-1976 O形密封圈 230×5.710018 32MJ2502-1盖板1222219 2071504004GB/T 70.1-2000 螺钉 M8×2060.0130.07820 2040501005GB/T 93-1987 垫圈860.0010.00621 1060102033GB 1235-1976 O形密封圈 70×3.110022 1060102021GB 1235-1976 O形密封圈 30×3.120023 32MJ2305-7压垫110.10.124 32MJ2305-8压垫220.030.0625 32MJ031001离合手把1 2.23 2.2326 2031003018GB/T 894.1-1986 挡圈 2010.0010.00127 32MJ0310-12压盖10.60.628 32MJ0310-13调正垫20.0250.0532MJ26右截割部明细表(共1页 第1页)序号图 号 图 名 数量单重 总重序号图 号 图 名数量单重 总重1 11201030009高压软管 KJR10-380/50030.8 2.430 1111300002异径三通 JKT-10/1320.55 1.12 1110100003U形销 UK-10100.010.131 1110200004堵 KJ11-132003 1060102011GB 1235-1976 O形密封圈 15×2.4100032 11201030004高压软管 KJR10-380/25020.66 1.324 1060111011GB 1235-1976 挡圈 A15×11×1.25100033 32MJ06-2接头80.43 3.445 1990600050压力传感器 sns/dmd/c(0～10MPa)10034 32MJ06-3铰接螺栓M18x1.580.46 3.686 11201040035高压软管 KJR13-300/26002 2.48 4.9635 2100201007Q/JM 861-2001 垫圈 18160.0020.0327 1111300008异径三通 JKT-10/251 1.32 1.3236 11201030027高压软管 KJR10-380/18002 1.48 2.968 11201070020高压软管 KJR25-150/11001 2.6 2.637 199080003139 球阀：3/4″19 11201030013高压软管 KJR10-380/70020.9 1.838 32MJ06-6接头20.350.710 1111100007弯头 JKW-2510039 32MJ06-4接头3/4″20.240.4811 1110100007U形卡 KJ10-2560040 32MJ06-5固定连接块1 2.24 2.2412 1060102021GB 1235-1976 O形密封圈 30×3.160041 199080001236H Y型过滤器：3/4″1 1.5 1.513 1060111021GB 1235-1976 挡圈 A30×3.1×1.560042 1990600003耐震压力表 YN-60Z/10MPa10.20.214 32MJ2601高压分水块1 5.7326 5.732643 1111500004中间接头 KJ1-1330015 11201030023高压软管 KJR10-380/14005 1.27 6.3544 11201030008高压软管 KJR10-380/45020.77 1.5416 1120600005高压软管 KJR19-180/3502 1.06 2.1245 1060110008JB982-1977 垫圈 22140017 1110100006U形卡 KJ10-1940046 32MJ06-9紫铜垫10.320.3218 1060102017GB 1235-1976 O形密封圈 24×2.440047 2040502009GB/T 93-1987 垫圈 1620.0070.01419 1060111017GB 1235-1976 挡圈 A24×2.4×1.2540048 2071508007GB/T 70.1-2000 螺钉 M16×5520.1140.22820 11201030039高压软管 KJR10-380/30002 2.55 5.149 2040502007GB/T 93-1987 垫圈 1220.0040.00821 199080000544 减压阀：3/4″18.68.650 2071506007GB/T 70.1-2000 螺钉 M12×5020.0540.10822 32MJ06-1接头体(KJR19-3/4″)20.480.9651 32MJ26-1座板17723 1060110024JB982-1977 垫圈 G3/460024 11201030022高压软管 KJR10-380/13002 1.22 2.4425 1111500003中间接头 KJ1-1010026 32MJ0602减压分水块1 5.4157 5.415727 1110300003接头座 KJ7-10140028 1110500003三通 JKT-1070.36 2.5229 1111100003弯头 JKW-10700。
目录概述 (1)安全须知 (2)主要技术参数 (3)系统组成和工作原理 (4)操作 (5)电控系统安装调试 (6)故障检修 (7)附录：电控系统器件明细表电控系统原理图一、概述感谢您使用青岛天迅电气有限公司生产的采煤机电控系统。
TX730型采煤机电控系统是青岛天迅电气有限公司根据鸡西煤机厂的技术要求和改进建议，研制开发的机载式交流变频调速电控系统，为鸡西煤机厂MG300/730-WD电牵引采煤机配套。
该系统在其它同类产品的基础上本着简单、可靠、便于操作和维护的原则进行设计制造。
主控器部分选用可编程控制器作为控制核心；选用高可靠性嵌入式工控机集中监控煤机运行状态，配置Windows 操作系统和10.4’液晶屏；端头站部分选用小型人机界面，通过串行通信方式和主控器进行数据交换，操作简单便于维护；配备无线遥控系统，操作安全便捷；变频器采用进口机芯。
系统整体性能稳定可靠，适用于震动，高温，潮湿和强电磁干扰的矿山作业环境。
二、安全须知1、未经培训的人员不得操作和维修本系统，以免引起人身事故和设备损坏。
2、操作人员应认真阅读本说明书，并按照煤矿安全规程规定进行设备的开机前检查，机器开、停及各功能操作。
维修人员在检修设备时也须按照煤矿安全规程规定进行检修。
3、本系统有高压线路和微电子数字线路，并在有瓦斯、粉尘爆炸危险的环境下工作，因此必须在断电5分钟后，方可开启箱体盖板进行检修操作。
4、本系统的配件更换须使用青岛天迅电气公司提供的配件，以免引起安全事故和导致经济损失。
5、为保证系统安全运行，非专业技术人员不得擅自改变系统设定参数。
6、本系统在包装、运输和存储过程中，应做到防尘、防潮、防倒、防碰撞。
7、本产品存储条件为0~35℃，湿度为<95%，不得露天存放，设备投入使用前应进行空载试运行。
8、在十分钟内启停车次数不能超过5次。
三、主要技术参数1、海拔高度低于2000米；2、工作温度：-10~+65℃。
