通信基站电源讲义

通信基站电源知识点总结一、通信基站电源概述通信基站电源系统是通信基站设备的重要组成部分，它主要用来为基站设备提供稳定的电源供应。

通信基站电源系统的稳定性和可靠性直接影响到通信设备的正常运行和通信质量，因此通信基站电源的设计和管理至关重要。

通信基站电源系统一般包括直流电源系统和交流电源系统两种。

直流电源系统一般由直流电源设备、蓄电池和直流配电系统组成，用于为无线通信设备提供直流电源。

交流电源系统则是用于为基站设备和辅助设备提供交流电源，一般由交流供电设备、配电柜和配电线路组成。

二、通信基站电源的特点1.稳定性要求高通信基站设备对电源的稳定性要求非常高，因为任何电源波动都可能导致通信中断或通信质量下降。

因此，通信基站电源系统需要具有很高的稳定性和可靠性。

2.备用电源要求严格通信基站设备具有很高的可用性要求，因此通信基站电源系统通常需要配备备用电源，以应对突发的停电或其他电源故障。

3.远程监控和管理通信基站电源系统需要支持远程监控和管理，以便运维人员可以及时了解电源工作状态和故障信息，提高故障处理效率。

4.适应复杂环境通信基站设备一般被设置在户外，需要能够适应各种恶劣的环境条件，通信基站电源系统的设计也需要考虑到环境因素。

三、通信基站电源系统的组成1.直流电源系统直流电源系统是通信基站电源系统的核心部分，它主要由直流电源设备、蓄电池和直流配电系统组成。

直流电源设备一般采用整流器、逆变器等设备，用来将市电或发电机输出的交流电转换为稳定的直流电。

蓄电池一般用于备用电源，以应对突发停电或其他电源故障。

直流配电系统用来将直流电平衡地分配到各个通信设备中。

2.交流电源系统交流电源系统是通信基站电源系统的辅助部分，用来为基站设备和辅助设备提供交流电源。

交流电源系统一般包括交流供电设备、配电柜和配电线路。

交流供电设备用来将市电或发电机输出的交流电转换为稳定的交流电。

配电柜用来对交流电进行配电，保证各个设备能够获取到稳定的电源。

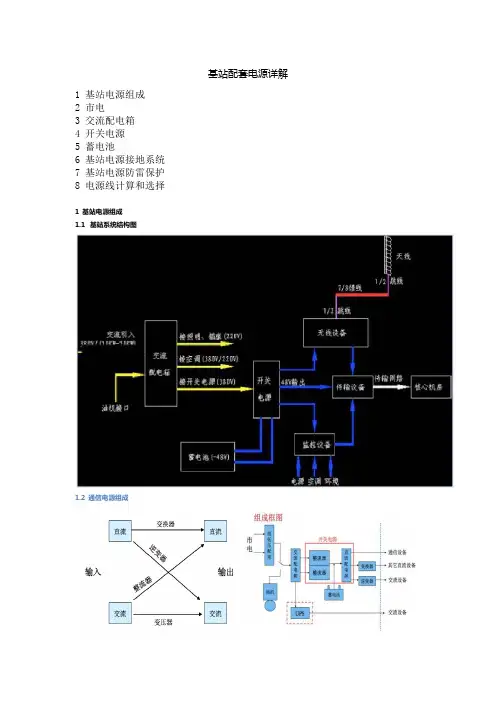

基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。

该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。

两路供电线宜配置备用市电电源自动投入装置。

2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。

3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。

4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。

3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。

4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。

●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。

输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。
