基站电源介绍

基站电源系统（详）一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成。

交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱(具备市电油机转换功能)组成。

直流供电系统:由高频开关组合电源(含交流配电单元、监控模块、整流模块、直流配电单元)、两组(或一组)蓄电池组组成。

交流供电系统运行方式:(1)市电正常时,由市电供电;(2)市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;(3)移动油机到站,待油机启动后,由油机供电;(4)市电恢复后,由市电供电。

直流供电系统的运行方式:在线恒压充电的全浮充供电方式。

(1)当交流电源正常时,由整流器和蓄电池并联浮充供电(整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量);(2)当交流电源中断后,由蓄电池单独向通信设备供电;(3)当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电。

蓄电池组既为备用电源,又可以吸收高频纹波电流。

二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源、蓄电池组。

三交流供电部分3.1 交流供电系统分为两种型式1. TN型：系统中，电源端有一点与地直接连接，电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种。

2.TT型：在此系统中，电源端有一点与地直接连接，负荷侧电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

移动基站中常用TT型式供电3.2 对市电的要求新建基站要求引入一路三类以上（年停电次数≤54，每次停电时长≤8小时）的市电电源。

乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定）；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆。

小灵通基站远供电源产品介绍Ting Bao was revised on January 6, 20021小灵通基站远供电源产品介绍BY1050系列小灵通远程供电系统是针对小灵通基站远程供电开发的专业配套产品，是具有低维护成本、高可靠性、高安全性的新型电源产品。

该产品可利用小灵通基站控制器所在的接入网或局端机房现有的-48V电源（二次电源或后备电源）作为输入，经过远供系统的局端模块进行DC/DC变换和电源隔离，将输出的直流电源加载到传往基站的现有信号双绞线上，利用基站原有的线路资源，将U口通讯信号和直流电源进行复用后同时传递给远端的室外基站。

再通过安装在基站端的远端模块将通讯信号和直流电压进行分离，分别送入小灵通基站。

远端模块具有UPS功能，即远端模块有市电220V交流输入接口，在基站安装处市电正常时，远端模块可以将市电直接送入基站，在基站安装处市电不正常时，远端模块自动切换直流电压对基站供电。

在基站安装处市电不易解决的环境中，该电源系统也可长时间对远端基站进行直流供电，同时还可实现对电源的集中监控和集中维护，避免了采用基站当地民电所需要的大量协调工作和维护的困难，提高了电源的管理性，可以使基站安装的选址不受交流电的制约，具有更高的灵活性产品用途PHS0508小灵通基站直流远供电源系统是专门为改善小灵通基站供电质量而设计的电源系统，用于UT 500mW基站、中兴CS4/CS17/CS28 500mW基站、LUCENT CS504型号基站（500MW）/CS505型号基站（500MW）基站等各种小灵通基站的远距离直流供电。

产品组成PHS0508小灵通基站直流远供电源系统由系统机框、局端模块和远端模块组成，见下表：名称系统机框局端模块远端模块型号PHS0508-KA001 PHS0508-JA001 PHS0508-YA001主要功能为局端模块提供安装支撑，使局端模块能够安装在19英寸标准机柜上；为局端模块提供－48VDC配电。

通信基站电源系统设计作者：巩峰峰，乔慧来源：《中国新通信》 2017年第18期一、引言通信基站电源系统以满足基站设备7×24 小时不间断供电为原则，对移动通信网络可靠运行至关重要。

随着各运营商网络共建共享，通信基站电源系统需积极推进优化设计，保证通信网络的安全。

本文对通信基站电源设计进行简要分析。

二、通信基站电源系统介绍通信基站电源系统包含外市电引入、交流供配电、直流供配电、蓄电池、直流远供、防雷接地、空调等子系统[1]。

通信基站使用市电作为主用电源，移动油机作为备用电源。

当市电正常时，由市电电源供基站用电；当市电检修或故障停电时，由移动油机供电。

市电与移动油机的转换在各站内双电源转换箱上进行。

油机未供电时，由蓄电池组放电供电。

直流配电系统应具有两级电压切断装置，第一级先切断基站负荷（优先保证传输设备用电），第二级为电池放电至终止电压时切断电池（保护电池）。

三、通信基站电源系统设计1、外市电引入。

各新建基站的外市电引入优选从公共电网引入一路380V/220V 的交流电源；如无法引入，则在满足供电质量前提下，按以下两种方案引入：①从基站所在或附近的建筑物就近引入一路380V/220V 的交流电源；②自建变压器，引入一路10kV 高压市电。

自建变压器优选油浸式产品，变压器容量按照基站远期规划容量配置。

不管采用何种引入方式，各基站要求至少引入一路三类或优于三类（平均月市电故障≤ 4.5 次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

2、交流供配电。

各新建基站的交流供电系统优选从公共电网引入一路较可靠的380V 市电（距离较远时可采用10kV 市电引入，在基站附近新建变压器），每站一般配置1个380V/100A 或380V/63A 挂墙式交流配电箱（容量应满足基站远期需求），输出分路及容量应满足开关电源、空调、照明、插座等的需求。

各基站配置 1 个浪涌保护器SPD（可内置在配电箱内，Imax 根据基站位置和行标要求确定）。

通信基站电源知识点总结一、通信基站电源概述通信基站电源系统是通信基站设备的重要组成部分，它主要用来为基站设备提供稳定的电源供应。

通信基站电源系统的稳定性和可靠性直接影响到通信设备的正常运行和通信质量，因此通信基站电源的设计和管理至关重要。

通信基站电源系统一般包括直流电源系统和交流电源系统两种。

直流电源系统一般由直流电源设备、蓄电池和直流配电系统组成，用于为无线通信设备提供直流电源。

交流电源系统则是用于为基站设备和辅助设备提供交流电源，一般由交流供电设备、配电柜和配电线路组成。

二、通信基站电源的特点1.稳定性要求高通信基站设备对电源的稳定性要求非常高，因为任何电源波动都可能导致通信中断或通信质量下降。

因此，通信基站电源系统需要具有很高的稳定性和可靠性。

2.备用电源要求严格通信基站设备具有很高的可用性要求，因此通信基站电源系统通常需要配备备用电源，以应对突发的停电或其他电源故障。

3.远程监控和管理通信基站电源系统需要支持远程监控和管理，以便运维人员可以及时了解电源工作状态和故障信息，提高故障处理效率。

4.适应复杂环境通信基站设备一般被设置在户外，需要能够适应各种恶劣的环境条件，通信基站电源系统的设计也需要考虑到环境因素。

三、通信基站电源系统的组成1.直流电源系统直流电源系统是通信基站电源系统的核心部分，它主要由直流电源设备、蓄电池和直流配电系统组成。

直流电源设备一般采用整流器、逆变器等设备，用来将市电或发电机输出的交流电转换为稳定的直流电。

蓄电池一般用于备用电源，以应对突发停电或其他电源故障。

直流配电系统用来将直流电平衡地分配到各个通信设备中。

2.交流电源系统交流电源系统是通信基站电源系统的辅助部分，用来为基站设备和辅助设备提供交流电源。

交流电源系统一般包括交流供电设备、配电柜和配电线路。

交流供电设备用来将市电或发电机输出的交流电转换为稳定的交流电。

配电柜用来对交流电进行配电，保证各个设备能够获取到稳定的电源。

1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1 基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。

该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。

两路供电线宜配置备用市电电源自动投入装置。

2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。

3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。

4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。

3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。

4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。

●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。

输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。

基站电源系统详一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成;交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱具备市电油机转换功能组成;直流供电系统:由高频开关组合电源含交流配电单元、监控模块、整流模块、直流配电单元、两组或一组蓄电池组组成;交流供电系统运行方式:1市电正常时,由市电供电;2市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;3移动油机到站,待油机启动后,由油机供电;4市电恢复后,由市电供电;直流供电系统的运行方式:在线恒压充电的全浮充供电方式;1当交流电源正常时,由整流器和蓄电池并联浮充供电整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量;2当交流电源中断后,由蓄电池单独向通信设备供电;3当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电;蓄电池组既为备用电源,又可以吸收高频纹波电流;二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源、蓄电池组;三交流供电部分交流供电系统分为两种型式1. TN型：系统中,电源端有一点与地直接连接,电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种;型：在此系统中,电源端有一点与地直接连接,负荷侧电气装置外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点;移动基站中常用TT型式供电对市电的要求新建基站要求引入一路三类以上年停电次数≤54,每次停电时长≤8小时的市电电源;乡镇及农村基站交流电源引入容量建议为15kW自建变压器的基站,变压器容量建议按照20KVA选定；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站,交流市电引入容量建议为25 kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆;浪涌保护器1功能浪涌保护器Surge Protective Devices, SPD:通过抑制瞬态过电压及旁路浪涌电流来保护设备的装置;最大通流容量Imax :SPD不发生实质性破坏,每线或单模块能通过规定次数、规定波形模拟雷电流的最大电流峰值;2配置原则1通信基站的交流电源系统的雷电过电压保护应使用分级保护;2交流电源第一级SPD的最大通流容量,应根据局站性质、地理环境和当地雷暴日大小来确定;当存在以下不利因素时,应提高交流电源第一级SPD的最大通流容量:●局站设在高层建筑、山顶、水边、矿区和空旷高地;●局站设有铁塔或塔楼;●无专用变压器;●地处少雷区或者中雷区,根据历年统计,时有雷击发生;●交流供电线路无法按要求埋地引入;●大地电阻率较高致使站内接地电阻偏大;说明:1、城市指市区一般公共建筑物、专用机房;2、郊区指包括城市中高层孤立建筑物的楼顶机房、城郊、居民房、水塘旁以及无专用配电变压器供电的基站;3、山区指包括丘陵、公路旁、农民房、水田旁的易遭受雷击的机房;3在使用分级保护时,各级浪涌保护器之间应保持必要的退耦距离或增设退耦器件,以确保各级浪涌保护器协调工作;氧化锌SPD与氧化锌SPD之间退耦距离电缆长度应不小于5m;4在SPD的引接线上,应串接保护空开,防止SPD故障时引起系统供电中断;保护空开的标称电流不应大于前级供电线路空开的1/倍;3接线方式4导线选择说明:1使用模块式SPD时,引接线长度应小于1m,SPD 接地线的长度应小于;2使用箱式SPD时,引接线和接地线长度均应小于 ;交流配电箱具备两路电源转换一路市电、一路移动油机,并为开关电源、空调、照明等交流用电设备提供交流供电回路的功能;一般为380V/100A 63A交流电源总输入;当所需市电引入容量小于5KVA时,可以引入单相220V交流电源;设备容量、功率、电压、电流之间的关系:三相系统:S = U×IP = U×I×Cosφ其中:U=380V单相系统:S = U×I ;P = U×I×Cosφ其中:U=220VS:容量kVAU:电压VCosφ:功率因数,取开关电源取,空调设备取P:功率kWI:电流A断路器容量=计算电流×可靠系数取 ~四高频开关组合电源高频开关组合电源由交流配电单元、直流配电单元、整流模块、监控模块组成;交流配电单元：输入市电或油机电源,将交流电能分配给开关电源整流模块使用;含有浪涌保护器,作为基站电源系统的第二级防雷保护;直流配电单元：通过直流汇流母排,将开关电源整流模块输出的直流电能提供给通信设备用电,并对电池进行充电;整流模块：从交流配电取得交流电能,将交流电整流成直流电,输出到直流母排;监控模块：实时监测和控制电源系统各部分工作,对电池进行自动管理,具有标准的RS232或 RS485通信口,作为后台监控的接口;交流配电单元交流配电介绍整流模块整流模块电路基本结构高频开关整流模块的电路技术发展至今,基本形成如下图所示的电路结构面板读数直流配电单元直流配电回路需有一次下电、二次下电之分,基站设备接在一次下电回路,传输设备、监控设备接在二次下电回路.电压继电器在板背面,已经标识出负载分路特性断路器容量=计算电流×可靠系数取 ~熔断器容量=计算电流×可靠系数取 ~ 2内部直流铜排整流模块输出监控模块监控单元电路原理架内信号线连接监控模块介绍蓄电池管理浮充、均充●浮充充电应解决的两个问题：1. 补偿电池因自放电而产生的容量损失2. 避免过充造成电池寿命的缩短●浮充电压一般在～只范围内选定温度为25℃时●均衡充电电压～只●整流设备应能浮充／均充方式的自动转换;蓄电池放电后,整流设备自动向蓄电池进行均充电,当充电电流小于每安时50mA或充入电量是放出电量的倍时,均充自动转为浮充;五蓄电池组蓄电池是储存电能的一种设备;它能将充电时得到的电能转变为化学能保存起来,需要电能时又能及时将化学能变为电能释放出来,供用电设备使用;这种转换可以反复循环多次;1电池槽、盖:超强阻燃塑料;2提手:便于搬运;3正负极群:板栅采用铅钙合金;4微细玻璃纤维隔板;5汇流排:耐大电流冲击;6端子:内嵌铜芯,电阻最小化,极柱密封技术;7安全阀:进口阀帽,具有耐酸和良好的弹性恢复能力;内含电解液影响寿命的因素密封阀控铅酸蓄电池的浮充寿命为10年左右,充放电次数为1000—1200次;除了电池本身的设计、工艺水平和充放电循环周期以外,影响蓄电池使用寿命的因素还包括:1放电深度:电池的过放电会严重的缩短电池的使用寿命,因此要严禁电池的过放电;2充电电流:充电电流过大会使电池内盈余气体增多,升高电池内压,而且滞留在正极周围的氧会窜入 PbO2内层,引起极板氧化腐蚀;3环境温度:环境温度越高,电池的寿命越短;4电池的不均衡性:多节串联的电池在运行过程中有时会发生容量、端压不一致的情况,通常采用均充的方法来解决;电池单体间连接安装方式1单层立放2双层立放多层安装时需要注意机房地面承重能力3双层卧放多层安装时需要注意机房地面承重能力;4四层卧放多层安装时需要注意机房地面承重能力;六室内地线排七移动油机用快速插头八日常维护1运行状态2交流配电维护交流缺相整流模块内部DSP芯片由交/直流两端供电,因此关闭整流模块的输入空开,此时模块内部DSP芯片仍由直流母牌供电,该整流模块测量其输入市电为0,则上报监控单元M500F,系统可能出现“市电缺相”或者“整流模块市电故障”系统输出总电流减少整流模块在市电85V~170V是输入功率是线性增长,因此在市电输入小于170V的情况下,系统的总输出电流/输出功率是随着市电而变化的交流接触器不吸合1交流接触器控制板件故障交流采样板故障：A14C3S1,输入两路市电、输出一路,一路；逻辑控制板：A14C3C2,两路市电采样输入,逻辑比较后将选择信号送到A14C3C1板；逻辑驱动板：A14C3C1,两路市电A相输入,辅助电源,交流接触器的工作电源220VDC,9VDC,A14C3C2板选择信号输入,放大后驱动交流接触器工作；测量各板件的输入输出接口,定位故障板件,更换；2接触器本身故障：断开市电,接触器的驱动线圈电阻阻值为120～130欧姆；若为0,则已经短路烧坏；若原大于120欧姆,则已经烧坏开路；3整流模块维护模块故障直接用新模块更换即可;无需设置任何参数;如果暂时拔出故障模块,需要清除当前“模块通信中断”则需同时按”ESC”与“ENT”键复位监控模块;若需清除“模块丢失”告警,则需按“”键并按”ENT” 键确认清除;风扇故障风扇根据环境温度运行27~40摄氏度;现场可更换,需将模块拔出后,用起子拆卸盖板;风扇故障时,模块红指示灯闪烁,并将信息送到监控;4直流配电维护1直流配电日常维护要求负载重要性区分负载供电与电池保护优先性注意温升注意电池维护2常见故障处理电池支路断：电池支路检测是通过压差来判断的;当压差超过400mV时,就会触发电池支路断告警;负载支路断负载支路断告警只有在负载支路端接有负载的情况下断开熔断器或开关才会触发告警;电池测试3整流模块维护●整流模块是具备全套告警保护功能和有源均流整合功能,故不需要按时检查或调整参数;其完善的自检功能能够及时发现早期产生的问题;●均流反映整流模块运行品质的参数●在常规条件下,每个整流模块输出电流变动在平均电流值的±2A或±3%之内;这是内部环路电路参数来调整每个单元所占之份额;一般而言,如有1～2个整流模块漂移,均流参数超出指标, 多半可认为漂移的整流模块内电路上存在漂移组件;这也就是模块出现故障的前兆. 必须加以特别的关注.●多个整流模块均流都未达要求,则很可能问题出在监控模块上;●风冷型整流模块因环境空气不断吹入模块中, 对一般室内环境而言, 整流模块就是长时间运行, 所吹入的尘埃是不会影响模块运行的.●但如处在尘埃特大的环境中如基建环境, 整流模块被吹入过量的尘埃, 这会影响整流模块运行. 需要加以除尘. 请通知本公司, 由本公司技服人员来现场除尘. 请勿擅自打开模块外壳除尘以免损坏模块.4蓄电池维护蓄电池的保养维护重点1保证蓄电池及时充足电量. 经常处在充电不足的蓄电池是严重影响使用寿命的.措施：利用三段式充电, 提高充电效果, 尽量在较短的时间内完成充电.2 保证蓄电池处于活泼状态, 长时期蓄电池不通过大容量的充放电,蓄电池会活性降低. 导致容量下降.措施：定期做蓄电池的放电测试.3注意是蓄电池的环境温度。

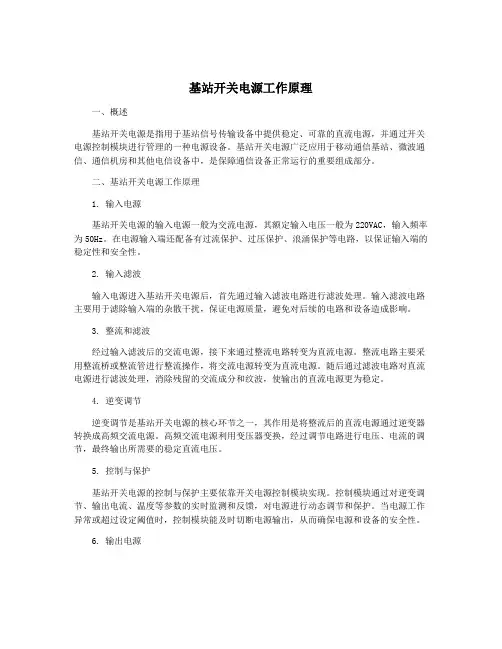

基站开关电源工作原理一、概述基站开关电源是指用于基站信号传输设备中提供稳定、可靠的直流电源，并通过开关电源控制模块进行管理的一种电源设备。

基站开关电源广泛应用于移动通信基站、微波通信、通信机房和其他电信设备中，是保障通信设备正常运行的重要组成部分。

二、基站开关电源工作原理1. 输入电源基站开关电源的输入电源一般为交流电源，其额定输入电压一般为220VAC，输入频率为50Hz。

在电源输入端还配备有过流保护、过压保护、浪涌保护等电路，以保证输入端的稳定性和安全性。

2. 输入滤波输入电源进入基站开关电源后，首先通过输入滤波电路进行滤波处理。

输入滤波电路主要用于滤除输入端的杂散干扰，保证电源质量，避免对后续的电路和设备造成影响。

3. 整流和滤波经过输入滤波后的交流电源，接下来通过整流电路转变为直流电源。

整流电路主要采用整流桥或整流管进行整流操作，将交流电源转变为直流电源。

随后通过滤波电路对直流电源进行滤波处理，消除残留的交流成分和纹波，使输出的直流电源更为稳定。

4. 逆变调节逆变调节是基站开关电源的核心环节之一，其作用是将整流后的直流电源通过逆变器转换成高频交流电源。

高频交流电源利用变压器变换，经过调节电路进行电压、电流的调节，最终输出所需要的稳定直流电压。

5. 控制与保护基站开关电源的控制与保护主要依靠开关电源控制模块实现。

控制模块通过对逆变调节、输出电流、温度等参数的实时监测和反馈，对电源进行动态调节和保护。

当电源工作异常或超过设定阈值时，控制模块能及时切断电源输出，从而确保电源和设备的安全性。

6. 输出电源经过上述环节处理后，基站开关电源最终输出稳定、可靠的直流电源供给基站的相关设备。

输出端还常配备过载保护、短路保护等保护电路，以确保设备在各种极端情况下都能得到有效的保护。

三、基站开关电源的特点1. 高效率：基站开关电源采用高频逆变技术，能够实现更高的电能转换效率，有利于节能减排。

2. 稳定可靠：基站开关电源经过严格的稳压、保护控制，能够输出稳定、可靠的直流电源，保障设备的正常运行。

二、关于开关电源容量的计算：1、开关电源的整流模块配置原则整流模块的配备原则是N+1的方式，即，N块主用，1块备用。

如现有开关电源上有整流模块5块，每块50A，整流电流总量只等于50A*4=200A。

2、蓄电池充电电流蓄电池的充电电流=蓄电池容量的10%。

如机房内现有两组500AH蓄电池，蓄电池的充电电流即为500*2*10%=100A。

3、开关电源的整流模块配置容量开关电源起交流转直流的作用，整流模块的容量=蓄电池电流容量+直流负载。

如机房内现有开关电源上监控模块显示为53.5V 23A,后续需新增BTS设备,功耗为300W,则整流模块容量的计算为:100A(蓄电池充电电流)+23A(现有直流负载)+300W/48V(新增直流负载)=129.25A.若目前整流模块数为5块,主用4块,整流量为200A>129.25A,则完全能够满足机房内直流负载的需求,无需扩容.三、开关电源内的特别说明：1、什么是一次下电、二次下电，有何区别：当市电断电后，由蓄电池为直流负载开始供电，直流负载的有效工作电压范围是54V~43V，所以，没必要将电池耗干才断电，只要低PDF 文件使用 "pdfFactory Pro" 试用版本创建于额定电压阀值，就将直流负载进行断电处理。

一般设置第一次下电为：当输出电压在45.6V时，自动卸载一部分负载，如无线、接入，目的是保传输，因为传输网络因为一个节点的断电，可能会影响其他站点的业务。

第二次下电为：当输出电压达到43.2V时，卸掉所有负载，目的是保护电池，避免电池过量放电。

当市电恢复后，自动转为均衡充电状态，对电池进行充电。

2、空开和熔丝的区别：空开和熔丝都属于过流保护装置，它们的区别要分析两者的优缺点。

空开小，可集中安装，在开关电源机柜内容间有限的情况下安装空开是不错的选择，但空开的汇流排上的集中安装，也会造成个别空开不符合需求时无法进行更换；相较于熔丝，就像插座一样，安装和拆除都较容易实现，当现有容量不符合需求时可根据实际需求进行更换，但也较占机柜空间。

基站开关电源工作原理
基站开关电源的工作原理是通过将交流电转换为直流电来为基站设备供电。

一般情况下，基站的外部电源为交流电，而基站内部的电子设备需要直流电才能正常工作。

基站开关电源采用一种称为开关模式的电路设计。

首先，交流电经过输入滤波电路进行滤波处理，去除掉噪声和杂波，使电流变得相对平稳。

然后，经过整流电路将交流电转换为脉冲电流。

接下来，脉冲电流经过高频变压器进行压缩转换。

高频变压器通过电磁感应作用将输入电压降低或升高，并将其输出为所需要的电压。

转换后的电压经过输出滤波电路进行平滑处理，去除掉残余的脉冲波动。

最后，经过稳压电路对输出电压进行稳定，以确保基站设备能够稳定工作。

稳压电路通常采用反馈控制技术，通过监测输出电压并相应调整开关电路的工作状态，使输出电压能够始终保持在设定的稳定值。

综上所述，基站开关电源通过将交流电转换为直流电来为基站设备供电，通过滤波、整流、变压和稳压等工艺步骤，实现对输入电压的转换和稳定控制。

这样可以为基站设备提供稳定可靠的电源，保证其正常运行。

移动基站电源系统介绍Introduction of Mobile Base Station Power System主讲人：***A.基站电源系统介绍B.后备蓄电池C.组合式直流系统D.交流配电系统E.接地系统F.移动油机G.动环监控目录CONTENTS[1] CMCC基站电源系统基站电源系统的组成基站电源系统交流配电系统•外市电引入、移动油机双路切换•防雷保护•交流配电直流供电系统蓄电池接地系统•组合式开关电源•并联浮充工作方式•基站设备、传输设备、监控设备供电•二次下电•阀控式密封型铅酸蓄电池•影响寿命的因素•放电小时率•充放电特性•容量计算•联合接地•接地阻值要求CMCC基站电源系统运行方式示意图 交流配电箱蓄电池组 组合式 开关电源空调市电电源通信设备市电正常供电 重要通信设备油机供电市电停电 部分负荷断电基站电源系统运行方式市电正常情况下，市电通过整流模块、直流配电单元对通信设备供电，同时，对蓄电池进行浮充，补充其因自放电造成的电量损失。

CASE 1 CASE 2CASE 3当市电停电或故障时，由蓄电池放电，保证通信设备的不间断运行，并根据负荷的重要性有选择的断开部分通信负荷。

当市电中断超过一定时间仍未恢复时，移动柴油发电机组迅速到位，对需要保证的交流负荷供电。

在对通信设备供电的同时，对蓄电池进行补充电[2] CMCC蓄电池蓄电池活动通信电源的最后一道防线•阀控式密封型铅酸蓄电池 •影响寿命的因素•放电小时率•充放电特性 •容量计算阀控式铅酸蓄电池蓄电池是储存电能的一种设备。

它能将充电时得到的电能转变为化学能保存起来，需要电能时又能及时将化学能变为电能释放出来，供用电设备使用；这种转换可以反复循环多次。

在阀控式铅酸蓄电池中，电解液全部吸附在隔板和极板中，负极活性物质（海绵状铅）在潮湿条件下活性很高，能与氧气快速反应。

充电过程中，正极板产生的氧气通过隔板扩散到负极板，与负极活性物质快速反应，化合成水。
