2020年02移动通信基站耗电量参照模板

格式：pptx
大小：4.00 MB
文档页数：39

下载文档原格式

2023年2月我国移动电话基站数、4G基站数及5G基站数变化情况报告模板

[4g基站数及5g基站数变化情况]
1.中国5G基站数变化情况
4G基站数及5G基站数变化情况
2.中国5G基站数快速增长，4G逐渐被5G取代
自中国进入5G时代以来，移动通信技术取得了长足的发展。据报道，中国的5G基站数在过去一年内取得了显著的增长。具体来说，中国的5G基站数在2021年底已经超过了33万个，并且这个数字仍在持续增长。相比之下，4G基站数则呈现下降趋势。
中国的5G基站数在2021年底已经超过了150万个，比前一年增长了约27.7%。这一数字的增长速度非常快，表明中国正在迅速向5G时代过渡。 4G和5G基站数的变化反映了中国在移动通信技术方面的快速发展。随着5G技术的不断推广和应用，预计未来几年中国将进一步增加5G基站的数目。同时，4G基站数可能会逐渐减少，因为更多的用户开始使用5G网络。
中国5G基站数变化情况中国正在快速地推进5G网络的建设和发展。以下是关于4G基站数及5G基站数变化情况的内容：截至2021年底，中国的4G基站数达到了约939万个，比前一年增长了约4.3%。虽然4G仍然是中国的主流移动通信技术，但是随着5G的普及，这个数字可能会继续下降。
中国5G基站数激增，预示着5G时代的到来
[4g基站数及5g基站数变化情况]
中国5G基站数稳步增长
中国5G基站数变化情况
4G基站数 VS 5G基站数
4G基站数及5G基站数变化情况
中国5G基站数激增40%以上
中国通信行业正在迅速发展，随着5G技术的普及和市场的需求，中国5G基站数的变化情况引起了人们的关注。在2022年底，中国5G基站的数达到近百万个，相较于2021年底的增长率超过40%。
中国5G网络覆盖持续扩大，2022年底5G基站数达约75万个

基站功率(上、下行)平衡表及覆盖范围估算

109121110020730003000141316基站市中心站天线挂高30米接收机接收电平dbm天线输入电平dbm定向小区2干扰恶化储备db90对数正态衰落储备db频率fmhz馈线和接头损耗db瑞利衰落储备db基站天线有效高度hb米发收天线增益dbi身体对信号的损耗db移动台天线高度hm米天线分集增益db90位置功率dbm中小城市选择1大城市选择2分路器损耗db90位置场强值dbuvm市中心0城区1郊区2准开阔地3开阔地4移动台移动台基站基站最大发射功率w建议182输出峰值功率移动台最大发射功率w输出信号电平dbm输出信号电平dbm建筑物穿透损耗db合并器滤波器损耗db合并器滤波器损耗db地区修正系数db合并器后输出功率dbm合并器后输出功率dbm馈线和接头损耗db馈线和接头损耗db上行室内覆盖半径km天线增益dbi天线增益dbi上行室外覆盖半径km峰值eirpdbm峰值eirpdbm峰值eirp下行室内覆盖半径km身体对信号的损耗db身体对信号的损耗db下行室外覆盖半径km路径损耗db路径损耗db1011121314151617181920输入221222324252627输入3输入表格号移动台移动台基站编号名称85851046850小区9002530301911046820294520ksqr0018211200300426304430109600960030033030433425002507001910019114300496304500取上行计算结果
收端接收机接收电平 (dBm) 馈线和接头损耗 (dB) 天线增益天线分集增益天线输入电平 (dBi) (dB) (dBm)
身体对信号的损耗(dB) 90%位置功率 (dBm) 90%位置场强值(dBuv/m) 发端
输出峰值功率 (W) 输出信号电平 (dBm) 合并器滤波器损耗(dB) 合并器后输出功率(dBm) 馈线和接头损耗 (dB) 天线增益 (dBi) 峰值EIRP (dBm) 峰值EIRP (W) 身体对信号的损耗(dB) 允许路径损耗覆盖范围估算移动台天线高度基站天线高度建筑物穿透损耗 (m) (m) (dB) (dB)

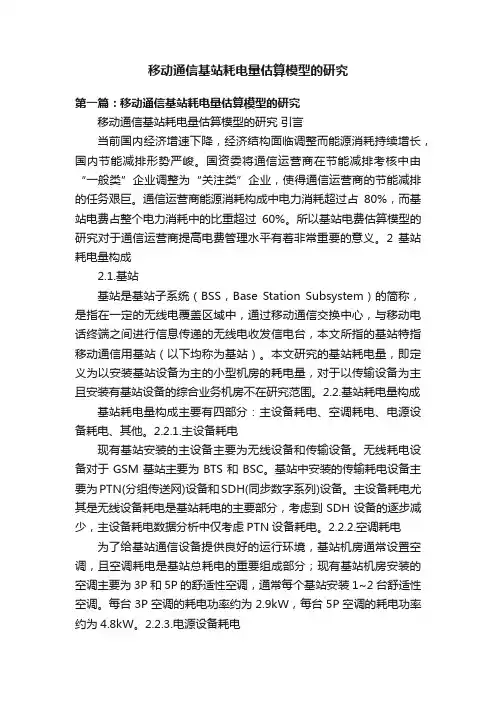

移动通信基站耗电量估算模型的研究

移动通信基站耗电量估算模型的研究第一篇：移动通信基站耗电量估算模型的研究移动通信基站耗电量估算模型的研究引言当前国内经济增速下降，经济结构面临调整而能源消耗持续增长，国内节能减排形势严峻。

国资委将通信运营商在节能减排考核中由“一般类”企业调整为“关注类”企业，使得通信运营商的节能减排的任务艰巨。

通信运营商能源消耗构成中电力消耗超过占80%，而基站电费占整个电力消耗中的比重超过60%。

所以基站电费估算模型的研究对于通信运营商提高电费管理水平有着非常重要的意义。

2 基站耗电量构成2.1.基站基站是基站子系统（BSS，Base Station Subsystem）的简称，是指在一定的无线电覆盖区域中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台，本文所指的基站特指移动通信用基站（以下均称为基站）。

本文研究的基站耗电量，即定义为以安装基站设备为主的小型机房的耗电量，对于以传输设备为主且安装有基站设备的综合业务机房不在研究范围。

2.2.基站耗电量构成基站耗电量构成主要有四部分：主设备耗电、空调耗电、电源设备耗电、其他。

2.2.1.主设备耗电现有基站安装的主设备主要为无线设备和传输设备。

无线耗电设备对于GSM基站主要为BTS和BSC。

基站中安装的传输耗电设备主要为PTN(分组传送网)设备和SDH(同步数字系列)设备。

主设备耗电尤其是无线设备耗电是基站耗电的主要部分，考虑到SDH设备的逐步减少，主设备耗电数据分析中仅考虑PTN设备耗电。

2.2.2.空调耗电为了给基站通信设备提供良好的运行环境，基站机房通常设置空调，且空调耗电是基站总耗电的重要组成部分；现有基站机房安装的空调主要为3P和5P的舒适性空调，通常每个基站安装1~2台舒适性空调。

每台3P空调的耗电功率约为2.9kW，每台5P空调的耗电功率约为4.8kW。

2.2.3.电源设备耗电基站机房为达到良好运行，通常安装有电源设备，用于将380V/220V的交流市电转换为-48V的直流电，电源设备耗电主要为电源设备在整流过程中引起的电能损失和模块休眠功耗。

移动通信基站节能减排方案设计分析

存在较大的提升空间。
未来需要进一步开展相关研究，探索更加有效的节能减排方案，提高移动通信基站的能源利用效
率，降低对环境的影响。
同时，也需要加强政策支持和行业合作，推动移动通信基站的节
能减排工作。
THANKS
感谢观看
经过测试和评估，该新型移动通信基站的减排效果显著，具有较高的环保效益。
案例三：某城市移动通信基站的能源结构优化
1. 背景介绍
某城市为了推进节能减排工作，对移动通信基站的能源结构进行了优化。
2. 优化内容
该城市采用了多种措施进行能源结构优化，包括使用清洁能源、推广可再生能源等。
3. 实施效果
经过优化，该城市的移动通信基站的能源结构得到了明显改善，减少了碳排放量，提高了能源利用效率。
01
02
03
能耗瓶颈
在现有的移动通信网络中，基站的能耗问题已经成为网络运营的主要瓶颈之一。
能耗与性能的矛盾
在追求高性能的同时，基站的能耗也大幅增加，这在一定程度上限制了移动通信网络的可持续发展。
能耗管理与优化
由于基站的能耗涉及到多个方面，因此需要从多个角度进行管理和优化，以达到节能减排的目的。
化，提升了网络质量。
案例二：某新型移动通信基站的减排效果评估
1. 背景介绍
为了满足日益增长的移动通信需求，某公司研发了一种新型移动通信基站。该基站采用了先进的技术和设备，具有较低的能耗和排放量。
2. 评估内容
该基站的减排效果进行了评估，包括能耗、排放量、噪音等方面的测试和评估。
3. 评估结果
移动通信基站在整个通信网络中的能耗占比不容忽视，尤其在大规模部署的场景下，基站的能耗
问题更加突出。

基站耗电举例

工程举例：某机பைடு நூலகம்远期需新增无线设备20KW；传输设备按200W预留；新增3P空调2台；1套48V直流电源系统，配置2组200AH蓄电池组；1套24V直流电源系统，配置2组500AH蓄电池组。问引入市电容量需多大？相关电缆如何配置？答：根据机房远期设备功耗确定基站市电引入容量，可按以下步骤计算： 1）、远期无线主设备负载：无线设备20KW。 2）、空调消耗电功率：制冷量为3P的空调，则每台空调电功率约为：3*735W=2.2KW。共计2台，即为4.4KW电功率。备注：1P空调消耗电功率为735W。 3）、蓄电池组均充充电功率：（1） 500AH/组*2组*（12节*2.35V/节）*0.1（均充电流系数）=2.82KW；备注：24V开关电源。（2） 200AH*2*（24*2.35）*0.1=2.25KW；备注：48V开关电源。因此，两套直流电源系统蓄电池组充电总功耗为：5.07KW。 4）、传输设备：按200W考虑。 5）、灯管及插座预留：按1KW考虑。综上所述：基站远期总负载为：（20+4.4+5.07+0.2+1）=30.67 KW。在配置市电引入容量时，需考虑基站类负载的功率因数，一般可按0.9来考虑。因此，基站市电引入容量为：I=（ 30.67KW）/(3*220V*0.9)=51.6A 配置交流配电箱引入空开时，需按照远期负载的1.2-1.5倍来配置，若选型过大，空开起不到保护作用；若选型较小，当远期负载增大时，会造成频繁跳闸的问题。因此，该基站市电交流配电箱引入空开选型为63A/3P或80A/3P空开。建议电表至交流配电箱引入电缆按照4*25平方毫米（载流量为81A)注：查勘时，交流空开一定要注明空开的相数，例如16A/1P表示16A单相空开，16A/3P表示16A/3P表示16A三相空开

02移动通信基站耗电量(2023版)

本文档旨在对移动通信基站耗电量进行详细说明和分析，以提供参考。

文档将分为以下几个章节：
1、概述
1、移动通信基站的作用和特点
2、移动通信基站耗电量的重要性
3、本文档的目的和范围
2、移动通信基站耗电量的影响因素
1、无线信号传输耗电量
（1）发射功率和距离的关系
（2）信号干扰的影响
（3）信号传输方式的选择
2、设备和硬件耗电量
（1）基站设备的能效特性
（2）硬件元件的功耗情况
3、数据处理和网络通信耗电量
（1）数据处理的能效优化
（2）网络通信的功耗控制
3、移动通信基站耗电量的测量和评估方法 1、测量方法概述
（1）内部测量方式
（2）外部测量方式
2、数据采集和分析
（1）数据采集设备和技术
（2）数据分析方法和指标
4、移动通信基站耗电量的优化措施
1、基站设备和硬件的优化
（1）芯片设计的能效改进
（2）材料选择和制造工艺的优化 2、信号传输的优化
（1）天线设计和部署策略
（2）信号处理算法的改进
3、数据处理和网络通信的优化
（1）软件算法的优化
（2）网络通信协议的优化
5、法律名词及注释
1、移动通信法律法规名称及注释
2、移动通信技术相关法律名词及注释
6、附件
1、相关数据和图表附件
2、相关文献和参考资料附件
本文档涉及附件：
1、附件1：移动通信基站耗电量数据统计表
2、附件2：移动通信基站能耗优化方案报告
本文所涉及的法律名词及注释：
1、移动通信法律法规：包括国家关于移动通信领域的法律、法规和规章文件。

2、移动通信技术相关法律名词：涉及移动通信技术的专有名词及其解释。

移动通信基站节能方案

移动通信基站节能方案移动通信基站节能方案1、简介1.1 背景移动通信基站作为支撑移动通信网络运行的重要设备，消耗大量的能源，给环境造成了不小的负担。

因此，开发节能方案对于减少能源消耗、降低运营成本具有重要意义。

1.2 目的本方案旨在提出一套有效可行的移动通信基站节能方案，以减少能源消耗，降低运营成本，并对环境造成的影响进行有效控制。

1.3 参考标准- ISO 50001 能源管理体系要求- GB/T 36403-2018 信息通信技术能源效率管理指南2、能源管理系统2.1 设立能源管理团队由专门的能源管理团队负责基站节能方案的制定、监督和评估工作。

2.2 设备监测与调整引入先进的设备监测系统，实时监控基站设备的能耗情况，并根据实际需求进行设备调整，降低无效能耗。

2.3 能耗数据收集与分析建立能耗数据采集系统，定期收集基站的能耗数据，并进行分析，以找出能耗异常的原因并提出改进措施。

2.4 节能措施实施与监控根据能耗分析的结果，制定具体的节能措施，并监控其实施效果，及时调整方案。

3、设备和设施改进3.1 更换高效设备将旧有的能效低下的设备逐步替换成能效更高、能耗更低的新设备，如高效功率放大器、高效散热器等。

3.2 调整设备工作状态对基站设备的工作状态进行调整，如在低负载时降低功率、关闭冗余设备等，以降低能耗。

3.3 设备维护与优化加强设备的维护保养工作，及时发现并修复设备故障，确保设备处于最佳工作状态。

4、建筑与环境优化4.1 建筑物节能改造对基站所在建筑进行节能改造，包括增加保温层、优化采光等，减少建筑物能耗。

4.2 利用可再生能源在可行的情况下，利用太阳能、风能等可再生能源为基站供电，降低对传统能源的依赖。

4.3 环境影响评估对基站运行所产生的环境影响进行评估，并提出相应的控制措施，以确保环境污染最小化。

5、培训与推广5.1 培训管理人员针对能源管理系统的操作及节能方案实施，开展培训，并授予相应的能源管理证书。

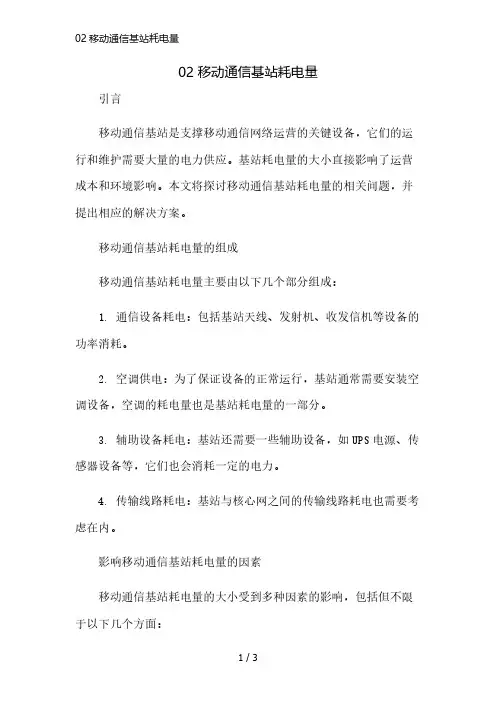

02移动通信基站耗电量精简版

02 移动通信基站耗电量引言移动通信基站是支撑移动通信网络运营的关键设备，它们的运行和维护需要大量的电力供应。

基站耗电量的大小直接影响了运营成本和环境影响。

本文将探讨移动通信基站耗电量的相关问题，并提出相应的解决方案。

移动通信基站耗电量的组成移动通信基站耗电量主要由以下几个部分组成：1. 通信设备耗电：包括基站天线、发射机、收发信机等设备的功率消耗。

2. 空调供电：为了保证设备的正常运行，基站通常需要安装空调设备，空调的耗电量也是基站耗电量的一部分。

3. 辅助设备耗电：基站还需要一些辅助设备，如UPS电源、传感器设备等，它们也会消耗一定的电力。

4. 传输线路耗电：基站与核心网之间的传输线路耗电也需要考虑在内。

影响移动通信基站耗电量的因素移动通信基站耗电量的大小受到多种因素的影响，包括但不限于以下几个方面：1. 基站覆盖范围：基站的覆盖范围越广，需要的天线数量越多，耗电量也会相应增加。

2. 基站的业务负荷：基站的业务负荷越大，处理数据的工作量就越大，耗电量也会相应增加。

3. 空调设备的效能：空调设备的效能越高，耗电量就越低，反之亦然。

4. 传输线路的质量：传输线路的质量越高，损耗越小，耗电量也相对较低。

减少移动通信基站耗电量的方案为了减少移动通信基站的耗电量，可以采取以下几个方面的措施：1. 优化基站的布局：通过合理的基站布局，减少基站的覆盖范围，从而减少天线数量和功耗。

2. 优化基站的业务负荷：通过对基站进行业务负荷管理，避免过度负荷而导致不必要的能量消耗。

3. 使用节能的空调设备：选择节能型的空调设备，提高空调的制冷效率，减少耗电量。

4. 优化传输线路：选择高质量的传输线路，减小传输线路功耗，降低基站耗电量。

移动通信基站是移动通信网络不可或缺的组成部分，但其耗电量问题也不容忽视。

通过采取合适的措施，可以有效降低基站的耗电量，减少运营成本和环境影响。

随着技术的不断进步，新的节能方案也将不断涌现，为基站耗电量的降低提供更多的可能性。

移动通信基站耗电量

( )A( )相( )路(空开)至(
)
( )A( )相( )路(空开)至(
)
( )A( )相( )路(空开)至(
)
( )A( )相( )路(空开)至(
)
( )A( )相( )路(空开)至(
)
厂家(
)型号(
机架容量( )A，现有负荷( )A
( )A( )只
型号(
)
( )A( )路(熔丝|空开)至(蓄电池 )
•说明：新建机房避雷器安装于交流配电箱内，不用单独设置避雷箱。
•避雷箱
PPT文档演模板
•油机引入快速接口
移动通信基站耗电量
• 基站电源系统-组合开关电源
•整流模块 •整流模块 •开关
PPT文档演模板
•监控模块显示屏
•可扩容整流模块 •交流引入
移动通信基站耗电量
• 基站电源系统-蓄电池组
PPT文档演模板
移动通信基站耗电量
电力系统基本知识
• 市电类别 ① 一类市电供电方式(≯1次≯0.5h/月) ② 二类市电供电方式(≯3.5次/月≯6h/次) ③ 三类市电供电方式(≯4.5次/月≯8h/次) ④ 四类市电供电方式(经常昼夜停电)
PPT文档演模板
移动通信基站耗电量
电力系统基本知识
移动通信基站耗电量
• 基站电源系统-勘查注意事项（二）
PPT文档演模板
•先脱离、一次下电回路
•一次下电控制器 •后脱离、二次 •下电回路 •蓄电池熔断器
•二次下电控制器
•说明：从该组合开关电源系统配置分析与蓄电池熔断器最近的控制器连接回路为后脱离、二次下电回路。
移动通信基站耗电量

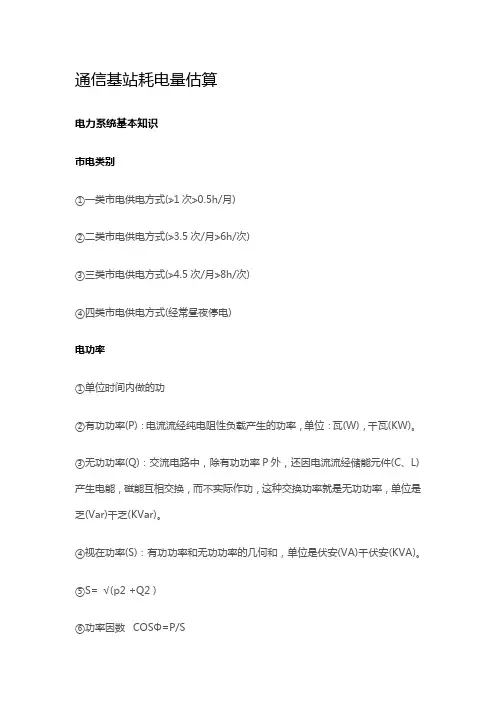

通信基站耗电量估算

通信基站耗电量估算电力系统基本知识市电类别①一类市电供电方式(≯1次≯0.5h/月)②二类市电供电方式(≯3.5次/月≯6h/次)③三类市电供电方式(≯4.5次/月≯8h/次)④四类市电供电方式(经常昼夜停电)电功率①单位时间内做的功②有功功率(P)：电流流经纯电阻性负载产生的功率，单位：瓦(W)，千瓦(KW)。

③无功功率(Q)：交流电路中，除有功功率P外，还因电流流经储能元件(C、L)产生电能，磁能互相交换，而不实际作功，这种交换功率就是无功功率，单位是乏(Var)千乏(KVar)。

④视在功率(S)：有功功率和无功功率的几何和，单位是伏安(VA)千伏安(KVA)。

⑤S= √(p2 +Q2 )⑥功率因数 COSΦ=P/S交流功率计算通信电源系统通信电源系统-组成示意图注：不间断电源设备是指交流不间断电源设备（UPS设备）通信电源系统-交流配电屏(箱)通信电源系统-开关电源通信电源系统-直流配电屏（箱）通信电源系统-蓄电池通信电源系统-交流不间断电源（UPS）基站电源系统-组成示意图基站通信电源系统基站电源系统-交流配电箱、避雷箱基站电源系统-组合开关电源基站电源系统-蓄电池组蓄电池组每组一般是24只/2V/只。

说明：直流系统正常工作时，直流母线电压V=单只电池浮充电压X蓄电池组只数=2.23*24=53.52V。

市电断电蓄电池放电时，直流母线电压V=单只电池终止电压X蓄电池组只数=1.8*24=43.2V基站电源系统-熔断器、断路器基站电源系统-熔断器与断路器的区别总之断路器是通过电磁脱口器实现断路保护，当电路中的电流突然加大，超过断路器的负荷时，会自动断开，它是对电路一个瞬间电流加大的保护，当查明原因后可以合闸继续使用，只要电流已过其设定值就会跳闸，时间作用几乎可以不用考虑。

熔断器会逐渐加热直至熔断，熔断器的熔断是电流和时间共同作用的结果起到对线路进行保护的作用，它是一次性的，熔断后需要更换熔断体。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

放电容量系数
防酸电池阀控电池
0.35 0.45
0.3 0.4
0.5 0.55
0.4 0.45
0.61 0.75 0.79 0.88 0.94 0.61 0.75 0.79 0.88 0.94
1 1
1 1
29
电源设备计算-蓄电池容量计算（二）
例如：有一移动通信基站，其通信用负荷近期为60A，远期为120A，四类市电，无采暖，请整定蓄电池容量，并配置蓄电池组。
)
( )A( )路(熔丝|空开)至(
)
( )A( )路(熔丝|空(
)
安装方式(
)，容量( )Ah( )组
电池线规格(
)，( )根
其它注：“市电引入”应注明引入距离及容量；“接地状况”应注明地质状况及地网制作难易。
23
基站电源系统-勘查注意事项（一）
✓注意勘查基站是否有市电/油机转换箱、避雷器（老基站一定要注意查勘该内容）。
4
电力系统基本知识
市电类别 ① 一类市电供电方式(≯1次≯0.5h/月) ② 二类市电供电方式(≯3.5次/月≯6h/次) ③ 三类市电供电方式(≯4.5次/月≯8h/次) ④ 四类市电供电方式(经常昼夜停电)
5
电力系统基本知识
电功率 ① 单位时间内做的功 ② 有功功率(P)：电流流经纯电阻性负载产生的功率，单位：瓦(W)，千瓦(KW)。 ③ 无功功率(Q)：交流电路中，除有功功率P外，还因电流流经储能元件 (C、L)产生电能，磁能互相交换，而不实际作功，这种交换功率就是无功功率，单位是乏(Var)千乏(KVar)。 ④ 视在功率(S)：有功功率和无功功率的几何和，单位是伏安(VA)千伏安 (KVA)。 ⑤ S= √(p2 +Q2 ) ⑥ 功率因数 COSΦ=P/S
先脱离、一次下电回路
一次下电控制器
后脱离、二次下电回路蓄电池熔断器
说明：从该组合开关电源系统配置分析与蓄电池熔断器最近的控制器连接回路为后脱离、二次下电回路。
二次下电控制器 26
基站电源系统-勘查实例
某基站新增一套无线设备，已知新增设备直流负荷为30A，现有组合开关电源配置 50A模块6只（模块按N+1配置原则，其中1只模块为备用模块），目前负荷现状30A，配置500AH2组48V/24只电池，请确定组合开关电源是否能满足本期工程需求？勘查如下： 1、确定现有组合开关电源空余断路器，根据断路器选择方法（断路器按照新增直流负荷的1.5~2选择），一般可选用45-60A之间（因无60A断路器，因此选择63A），注意勘查空余断路器是否位于二次下电回路部分 2、如果有空余断路器，核实组合开关电源容量
)
( )A( )相( )路(空开)至(
)
( )A( )相( )路(空开)至(
)
( )A( )相( )路(空开)至(
)
( )A( )相( )路(空开)至(
)
厂家(
)型号(
)
厂家(
)型号(
)
机架容量( )A，现有负荷( )A
( )A( )只
型号(
)
( )A( )路(熔丝|空开)至(蓄电池 )
( )A( )路(熔丝|空开)至(
15
基站电源系统-组成示意图
机房外
交流屏(箱)
组合开关电源
蓄电池组
市电引入AC380V AC380V
AC380 V
DC48V充电 DC48V放电
AC380V 油机
避雷箱照明、空调、其他备用
机房内
DC48V
通信设备 DC48V
列头柜
16
探讨内容
1. 电力系统基本知识 2. 通信电源系统 3. 基站通信电源系统 4. 电源设备计算掌握 5. 基站耗电量估算模型
器件名称
主要优点和特点
主要缺点和弱点
选择性好。上级熔断体额定电流不小于下级的该值的1.6倍，就视为上下级能有选择性切断故障电流。
故障熔断后必须更换熔断体
熔断器
限流特性好，分断能力高。
保护功能单一，只有一段过电流反时限特性，过载、短路和接地故障都用此防护。
价格较便宜。
不能实现遥控，需要与刀开关组合才能完成该项功能。
I总＝I现＋I充＋I新+I备＝30＋ (500×2/10) +30＋50=160A 开关电源容量＝50×6＝300A >160A，故满足本期工程需求。 ※I充：蓄电池浮充电时间，一般取10小时
27
探讨内容
1. 电力系统基本知识 2. 通信电源系统 3. 基站通信电源系统 4. 电源设备计算掌握 5. 基站耗电量估算模型
移动通信基站耗电量估算模型的探讨
2015年12月黄耀坤
1
探讨内容
1. 电力系统基本知识 2. 通信电源系统 3. 基站通信电源系统 4. 电源设备计算掌握 5. 基站耗电量估算模型
2
电力系统基本知识
通信电源在通信系统中的作用自十九世纪末出现第一台电报机以标志着电信时代的开始，直到今天信息高速
故障断开后，可以手操复位，不必更换元件，除非切断大短路电流后需要维修。断路器（非选择性）有反时限特性的长延时脱口器和瞬时电流脱口器两段保护功能，分别作为过载和短路保护用。
上下级断路器间难以实现选择性切断，故障电流较大时，很容易导致上下级断路器均瞬时断开。
相对价格略高。
有电动操作机构的断路器可实现遥控
28
电源设备计算-蓄电池容量计算（一）
计算公式： Q
KIT
[1 (t 25)]
Q—— 蓄电池容量(Ah)； K—— 安全系数，取1.25 ； I —— 负荷电流(A)； T—— 放电小时数(h); η—— 放电容量系数； t—— 实际电池所在地最低环境温度数值。所在地有采暖设备时，按15℃考虑，无采暖设备时，按5℃考虑；
400A
600A
开
100A
关
电
源
60A、50A、 30A、25A
中心局房分立开关电源
1000A 2000A 3000A
12
通信电源系统-直流配电屏（箱）
按用途分按容量分
（基站用）直流配电箱
100A
直
流
配
电
屏
(箱)
（中心局房）直流配电屏
1600A 2000A
2500A
13
通信电源系统-蓄电池
6
电力系统基本知识
交流功率计算
（1）单相电路
| （2）三相电路
P=UICOSΦ（W，KW） | P= √3 U线I线 COSΦ（W，KW）
Q=UISinΦ（var、Kvar） | Q= √3 U线I线SinΦ
S=UI（VA、KVA） | S= √3 U线I线
U=220V
| U线=380V
7
电力系统基本知识
14
通信电源系统-交流不间断电源（UPS）
按用途分
按容量分
1KV 基站用
单进单出
2KV
UPS
3KV
系
统
大型机房三进三出
30KVA、60KVA 80KVA、100KVA
120KVA、160KVA 200KVA、240KVA 300KVA
注：单进单出是指输入、输出电压为单相220V，三进三出指输入、输出电压为三相380V。
按用途分按容量分蓄电池组电压
UPS系统用12V
50AH 100AH
384V/32只/12V 420V/40只/12V
200AH 蓄
电
池
100AH、200AH
300AH、400AH
开关电源用2V
500AH、800AH 1000AH、1500AH 3000AH
24V/12只/2V 48V/24只/2V
※ 蓄电池组每组一般是24只/2V/只。
说明：直流系统正常工作时，直流母线电压V=单只电池浮充电压X蓄电池组只数
=2.23*24=53.52V。市电断电蓄电池放电时，直流母线电压V=单只电池终止电压X蓄电池 20
组只数=1.8*24=43.2V
基站电源系统-熔断器、断路器
熔断器
断路器
21
基站电源系统-熔断器与断路器的区别
注：不间断电源设备是指交流不间断电源设备（UPS设备）
涉及较多部分 10
通信电源系统-交流配电屏(箱)
交流配电屏 (箱）
按用途分
基站交流配电屏（箱）
按容量分
100A 160A 200A 400A
中心局房
200A~1000A
11
通信电源系统-开关电源
按用途分按容量分整流模块容量
基站用组合开关电源
22
基站电源系统-勘查表格
基站名称：综合信息交流配电箱避雷器
组合开关电源
蓄电池
市电引入接地状况楼面承重进线开关
出线开关
设备型号设备型号容量负荷整流模块监控模块电池分路
一次下电分路
二次下电分路
设备型号电池容量电池线规格
勘察日期：
( )A( )相( )路(空开)
( )A( )相( )路(空开)至(
17
基站电源系统-交流配电箱、避雷箱
两路市电或市电/油机切换回路
新建机房霹雷器
说明：新建机房避雷器安装于交流配电箱内，不用单独设置避雷箱。
避雷箱
油机引入快速接口
18
基站电源系统-组合开关电源
整流模块整流模块开关
监控模块显示屏
可扩容整流模块交流引入
19
基站电源系统-蓄电池组
✓确定地排的位置，仔细勘查是否需新增地排
