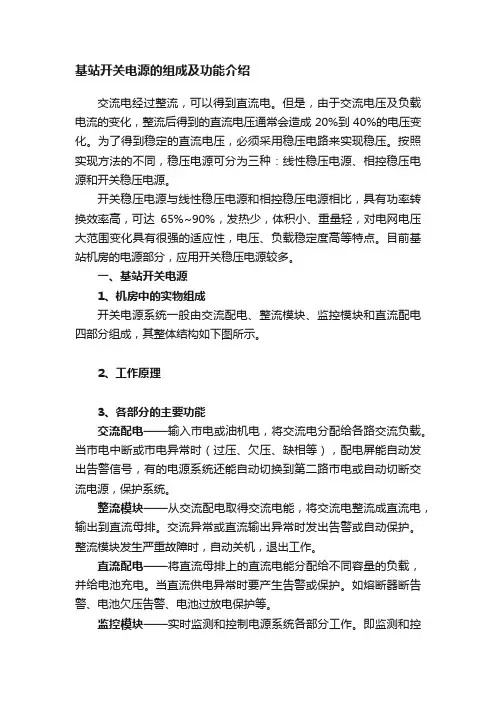

基站电源基础知识

基站开关电源的组成及功能介绍交流电经过整流，可以得到直流电。

但是，由于交流电压及负载电流的变化，整流后得到的直流电压通常会造成20%到40%的电压变化。

为了得到稳定的直流电压，必须采用稳压电路来实现稳压。

按照实现方法的不同，稳压电源可分为三种：线性稳压电源、相控稳压电源和开关稳压电源。

开关稳压电源与线性稳压电源和相控稳压电源相比，具有功率转换效率高，可达65%~90%，发热少，体积小、重量轻，对电网电压大范围变化具有很强的适应性，电压、负载稳定度高等特点。

目前基站机房的电源部分，应用开关稳压电源较多。

一、基站开关电源1、机房中的实物组成开关电源系统一般由交流配电、整流模块、监控模块和直流配电四部分组成，其整体结构如下图所示。

2、工作原理3、各部分的主要功能交流配电——输入市电或油机电，将交流电分配给各路交流负载。

当市电中断或市电异常时（过压、欠压、缺相等），配电屏能自动发出告警信号，有的电源系统还能自动切换到第二路市电或自动切断交流电源，保护系统。

整流模块——从交流配电取得交流电能，将交流电整流成直流电，输出到直流母排。

交流异常或直流输出异常时发出告警或自动保护。

整流模块发生严重故障时，自动关机，退出工作。

直流配电——将直流母排上的直流电能分配给不同容量的负载，并给电池充电。

当直流供电异常时要产生告警或保护。

如熔断器断告警、电池欠压告警、电池过放电保护等。

监控模块——实时监测和控制电源系统各部分工作。

即监测和控制交流配电、整流模块、直流配电的工作状态。

对电池进行自动管理，即自动控制充电过程，监测电池放电过程，电池电压过低时发出告警或控制直流配电断开电池，自动保护电池。

监控模块还配有标准的通信口，RS232、RS485或RS422通信口，作为后台监控的接口。

二、交流配电1、基本组成如下图所示2、重要器件说明1) 空气开关2) 防雷器件组成及说明：3、如何判断防雷器的好坏三、整流模块1、组成：整流模块、散热风扇、背板模块。

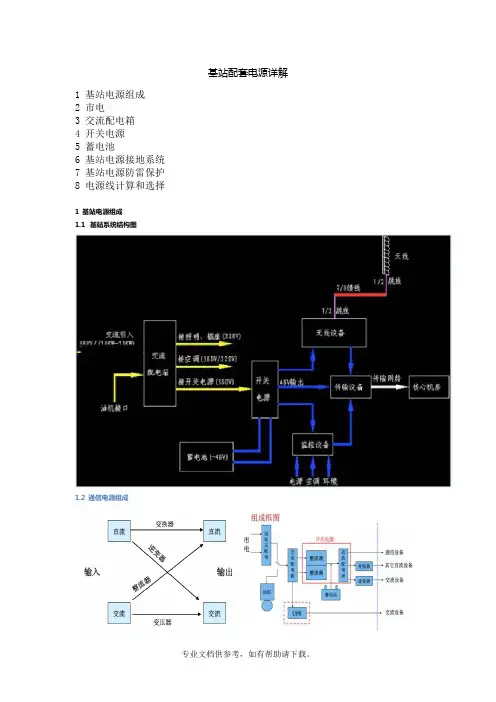

基站配套电源详解 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图通信电源组成2 市电市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。

该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于 h。

两路供电线宜配置备用市电电源自动投入装置。

2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于次，平均每次故障时间不应大于6 h。

3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于次，平均每次故障时间不应大于8 h。

4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。

3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。

4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。

●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

●基站新建宜引入一路优于三类或三类（平均月市电故障≤次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。

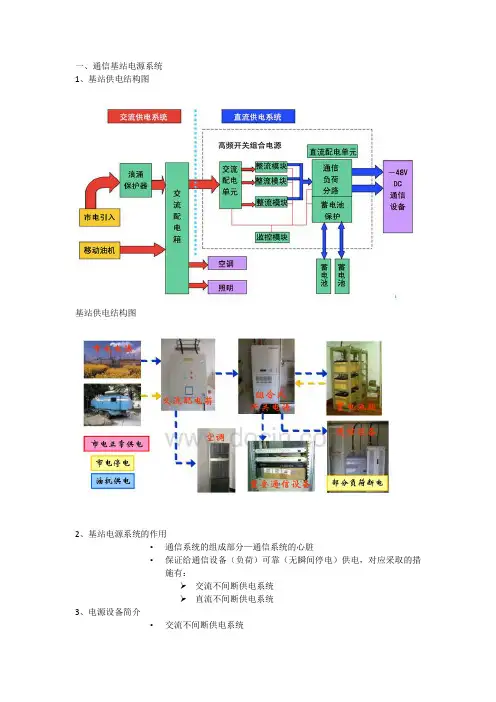

一、通信基站电源系统
1、基站供电结构图
基站供电结构图
2、基站电源系统的作用
•通信系统的组成部分—通信系统的心脏
•保证给通信设备（负荷）可靠（无瞬间停电）供电，对应采取的措
施有：
交流不间断供电系统
直流不间断供电系统
3、电源设备简介
•交流不间断供电系统
UPS：提供不间断的～220V/380V的交流电源
逆变器：将直流电源变换为交流电源（5或10kVA以下采用) •直流不间断供电系统
高频开关电源：提供±24/48V等等级的直流电源
DC/DC转换器：进行直流电压转换的直流电源
•蓄电池：储备电能
•稳压器：稳定电压，交流配电系统常用
•变压器：变换电压，常见交流供电系统
4、通信电源系统的组成
•交流供电系统
给通信电源提供交流电；低压配电系统
给通信设备提供交流电：UPS等
•直流供电系统
直接给通信设备提供直流电
由开关电源与蓄电池组成
•防雷接地系统
防雷系统（直击雷、感应雷）
接地系统
5、通信电源系统建设要求
•可靠性要求
通信电源设备平均无故障时间
•稳定性要求
供电质量要求
•经济型要求
节能减排
一次性投资
•灵活性要求
扩容灵活
操作简单
二、通信基站交流供电系统
三、通信基站直流供电系统
四、基站防雷接地系统
5、基站电源建设方案
6、线径的选择。

通信基站电源知识点总结一、通信基站电源概述通信基站电源系统是通信基站设备的重要组成部分，它主要用来为基站设备提供稳定的电源供应。

通信基站电源系统的稳定性和可靠性直接影响到通信设备的正常运行和通信质量，因此通信基站电源的设计和管理至关重要。

通信基站电源系统一般包括直流电源系统和交流电源系统两种。

直流电源系统一般由直流电源设备、蓄电池和直流配电系统组成，用于为无线通信设备提供直流电源。

交流电源系统则是用于为基站设备和辅助设备提供交流电源，一般由交流供电设备、配电柜和配电线路组成。

二、通信基站电源的特点1.稳定性要求高通信基站设备对电源的稳定性要求非常高，因为任何电源波动都可能导致通信中断或通信质量下降。

因此，通信基站电源系统需要具有很高的稳定性和可靠性。

2.备用电源要求严格通信基站设备具有很高的可用性要求，因此通信基站电源系统通常需要配备备用电源，以应对突发的停电或其他电源故障。

3.远程监控和管理通信基站电源系统需要支持远程监控和管理，以便运维人员可以及时了解电源工作状态和故障信息，提高故障处理效率。

4.适应复杂环境通信基站设备一般被设置在户外，需要能够适应各种恶劣的环境条件，通信基站电源系统的设计也需要考虑到环境因素。

三、通信基站电源系统的组成1.直流电源系统直流电源系统是通信基站电源系统的核心部分，它主要由直流电源设备、蓄电池和直流配电系统组成。

直流电源设备一般采用整流器、逆变器等设备，用来将市电或发电机输出的交流电转换为稳定的直流电。

蓄电池一般用于备用电源，以应对突发停电或其他电源故障。

直流配电系统用来将直流电平衡地分配到各个通信设备中。

2.交流电源系统交流电源系统是通信基站电源系统的辅助部分，用来为基站设备和辅助设备提供交流电源。

交流电源系统一般包括交流供电设备、配电柜和配电线路。

交流供电设备用来将市电或发电机输出的交流电转换为稳定的交流电。

配电柜用来对交流电进行配电，保证各个设备能够获取到稳定的电源。

1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1 基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。

该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。

两路供电线宜配置备用市电电源自动投入装置。

2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。

3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。

4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。

3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。

4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。

●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。

输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。

基站电源系统详一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成;交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱具备市电油机转换功能组成;直流供电系统:由高频开关组合电源含交流配电单元、监控模块、整流模块、直流配电单元、两组或一组蓄电池组组成;交流供电系统运行方式:1市电正常时,由市电供电;2市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;3移动油机到站,待油机启动后,由油机供电;4市电恢复后,由市电供电;直流供电系统的运行方式:在线恒压充电的全浮充供电方式;1当交流电源正常时,由整流器和蓄电池并联浮充供电整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量;2当交流电源中断后,由蓄电池单独向通信设备供电;3当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电;蓄电池组既为备用电源,又可以吸收高频纹波电流;二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源、蓄电池组;三交流供电部分交流供电系统分为两种型式1. TN型：系统中,电源端有一点与地直接连接,电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种;型：在此系统中,电源端有一点与地直接连接,负荷侧电气装置外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点;移动基站中常用TT型式供电对市电的要求新建基站要求引入一路三类以上年停电次数≤54,每次停电时长≤8小时的市电电源;乡镇及农村基站交流电源引入容量建议为15kW自建变压器的基站,变压器容量建议按照20KVA选定；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站,交流市电引入容量建议为25 kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆;浪涌保护器1功能浪涌保护器Surge Protective Devices, SPD:通过抑制瞬态过电压及旁路浪涌电流来保护设备的装置;最大通流容量Imax :SPD不发生实质性破坏,每线或单模块能通过规定次数、规定波形模拟雷电流的最大电流峰值;2配置原则1通信基站的交流电源系统的雷电过电压保护应使用分级保护;2交流电源第一级SPD的最大通流容量,应根据局站性质、地理环境和当地雷暴日大小来确定;当存在以下不利因素时,应提高交流电源第一级SPD的最大通流容量:●局站设在高层建筑、山顶、水边、矿区和空旷高地;●局站设有铁塔或塔楼;●无专用变压器;●地处少雷区或者中雷区,根据历年统计,时有雷击发生;●交流供电线路无法按要求埋地引入;●大地电阻率较高致使站内接地电阻偏大;说明:1、城市指市区一般公共建筑物、专用机房;2、郊区指包括城市中高层孤立建筑物的楼顶机房、城郊、居民房、水塘旁以及无专用配电变压器供电的基站;3、山区指包括丘陵、公路旁、农民房、水田旁的易遭受雷击的机房;3在使用分级保护时,各级浪涌保护器之间应保持必要的退耦距离或增设退耦器件,以确保各级浪涌保护器协调工作;氧化锌SPD与氧化锌SPD之间退耦距离电缆长度应不小于5m;4在SPD的引接线上,应串接保护空开,防止SPD故障时引起系统供电中断;保护空开的标称电流不应大于前级供电线路空开的1/倍;3接线方式4导线选择说明:1使用模块式SPD时,引接线长度应小于1m,SPD 接地线的长度应小于;2使用箱式SPD时,引接线和接地线长度均应小于 ;交流配电箱具备两路电源转换一路市电、一路移动油机,并为开关电源、空调、照明等交流用电设备提供交流供电回路的功能;一般为380V/100A 63A交流电源总输入;当所需市电引入容量小于5KVA时,可以引入单相220V交流电源;设备容量、功率、电压、电流之间的关系:三相系统:S = U×IP = U×I×Cosφ其中:U=380V单相系统:S = U×I ;P = U×I×Cosφ其中:U=220VS:容量kVAU:电压VCosφ:功率因数,取开关电源取,空调设备取P:功率kWI:电流A断路器容量=计算电流×可靠系数取 ~四高频开关组合电源高频开关组合电源由交流配电单元、直流配电单元、整流模块、监控模块组成;交流配电单元：输入市电或油机电源,将交流电能分配给开关电源整流模块使用;含有浪涌保护器,作为基站电源系统的第二级防雷保护;直流配电单元：通过直流汇流母排,将开关电源整流模块输出的直流电能提供给通信设备用电,并对电池进行充电;整流模块：从交流配电取得交流电能,将交流电整流成直流电,输出到直流母排;监控模块：实时监测和控制电源系统各部分工作,对电池进行自动管理,具有标准的RS232或 RS485通信口,作为后台监控的接口;交流配电单元交流配电介绍整流模块整流模块电路基本结构高频开关整流模块的电路技术发展至今,基本形成如下图所示的电路结构面板读数直流配电单元直流配电回路需有一次下电、二次下电之分,基站设备接在一次下电回路,传输设备、监控设备接在二次下电回路.电压继电器在板背面,已经标识出负载分路特性断路器容量=计算电流×可靠系数取 ~熔断器容量=计算电流×可靠系数取 ~ 2内部直流铜排整流模块输出监控模块监控单元电路原理架内信号线连接监控模块介绍蓄电池管理浮充、均充●浮充充电应解决的两个问题：1. 补偿电池因自放电而产生的容量损失2. 避免过充造成电池寿命的缩短●浮充电压一般在～只范围内选定温度为25℃时●均衡充电电压～只●整流设备应能浮充／均充方式的自动转换;蓄电池放电后,整流设备自动向蓄电池进行均充电,当充电电流小于每安时50mA或充入电量是放出电量的倍时,均充自动转为浮充;五蓄电池组蓄电池是储存电能的一种设备;它能将充电时得到的电能转变为化学能保存起来,需要电能时又能及时将化学能变为电能释放出来,供用电设备使用;这种转换可以反复循环多次;1电池槽、盖:超强阻燃塑料;2提手:便于搬运;3正负极群:板栅采用铅钙合金;4微细玻璃纤维隔板;5汇流排:耐大电流冲击;6端子:内嵌铜芯,电阻最小化,极柱密封技术;7安全阀:进口阀帽,具有耐酸和良好的弹性恢复能力;内含电解液影响寿命的因素密封阀控铅酸蓄电池的浮充寿命为10年左右,充放电次数为1000—1200次;除了电池本身的设计、工艺水平和充放电循环周期以外,影响蓄电池使用寿命的因素还包括:1放电深度:电池的过放电会严重的缩短电池的使用寿命,因此要严禁电池的过放电;2充电电流:充电电流过大会使电池内盈余气体增多,升高电池内压,而且滞留在正极周围的氧会窜入 PbO2内层,引起极板氧化腐蚀;3环境温度:环境温度越高,电池的寿命越短;4电池的不均衡性:多节串联的电池在运行过程中有时会发生容量、端压不一致的情况,通常采用均充的方法来解决;电池单体间连接安装方式1单层立放2双层立放多层安装时需要注意机房地面承重能力3双层卧放多层安装时需要注意机房地面承重能力;4四层卧放多层安装时需要注意机房地面承重能力;六室内地线排七移动油机用快速插头八日常维护1运行状态2交流配电维护交流缺相整流模块内部DSP芯片由交/直流两端供电,因此关闭整流模块的输入空开,此时模块内部DSP芯片仍由直流母牌供电,该整流模块测量其输入市电为0,则上报监控单元M500F,系统可能出现“市电缺相”或者“整流模块市电故障”系统输出总电流减少整流模块在市电85V~170V是输入功率是线性增长,因此在市电输入小于170V的情况下,系统的总输出电流/输出功率是随着市电而变化的交流接触器不吸合1交流接触器控制板件故障交流采样板故障：A14C3S1,输入两路市电、输出一路,一路；逻辑控制板：A14C3C2,两路市电采样输入,逻辑比较后将选择信号送到A14C3C1板；逻辑驱动板：A14C3C1,两路市电A相输入,辅助电源,交流接触器的工作电源220VDC,9VDC,A14C3C2板选择信号输入,放大后驱动交流接触器工作；测量各板件的输入输出接口,定位故障板件,更换；2接触器本身故障：断开市电,接触器的驱动线圈电阻阻值为120～130欧姆；若为0,则已经短路烧坏；若原大于120欧姆,则已经烧坏开路；3整流模块维护模块故障直接用新模块更换即可;无需设置任何参数;如果暂时拔出故障模块,需要清除当前“模块通信中断”则需同时按”ESC”与“ENT”键复位监控模块;若需清除“模块丢失”告警,则需按“”键并按”ENT” 键确认清除;风扇故障风扇根据环境温度运行27~40摄氏度;现场可更换,需将模块拔出后,用起子拆卸盖板;风扇故障时,模块红指示灯闪烁,并将信息送到监控;4直流配电维护1直流配电日常维护要求负载重要性区分负载供电与电池保护优先性注意温升注意电池维护2常见故障处理电池支路断：电池支路检测是通过压差来判断的;当压差超过400mV时,就会触发电池支路断告警;负载支路断负载支路断告警只有在负载支路端接有负载的情况下断开熔断器或开关才会触发告警;电池测试3整流模块维护●整流模块是具备全套告警保护功能和有源均流整合功能,故不需要按时检查或调整参数;其完善的自检功能能够及时发现早期产生的问题;●均流反映整流模块运行品质的参数●在常规条件下,每个整流模块输出电流变动在平均电流值的±2A或±3%之内;这是内部环路电路参数来调整每个单元所占之份额;一般而言,如有1～2个整流模块漂移,均流参数超出指标, 多半可认为漂移的整流模块内电路上存在漂移组件;这也就是模块出现故障的前兆. 必须加以特别的关注.●多个整流模块均流都未达要求,则很可能问题出在监控模块上;●风冷型整流模块因环境空气不断吹入模块中, 对一般室内环境而言, 整流模块就是长时间运行, 所吹入的尘埃是不会影响模块运行的.●但如处在尘埃特大的环境中如基建环境, 整流模块被吹入过量的尘埃, 这会影响整流模块运行. 需要加以除尘. 请通知本公司, 由本公司技服人员来现场除尘. 请勿擅自打开模块外壳除尘以免损坏模块.4蓄电池维护蓄电池的保养维护重点1保证蓄电池及时充足电量. 经常处在充电不足的蓄电池是严重影响使用寿命的.措施：利用三段式充电, 提高充电效果, 尽量在较短的时间内完成充电.2 保证蓄电池处于活泼状态, 长时期蓄电池不通过大容量的充放电,蓄电池会活性降低. 导致容量下降.措施：定期做蓄电池的放电测试.3注意是蓄电池的环境温度。

基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。

该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。

两路供电线宜配置备用市电电源自动投入装置。

2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。

3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。

4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。

3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。

4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。

●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。

输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。

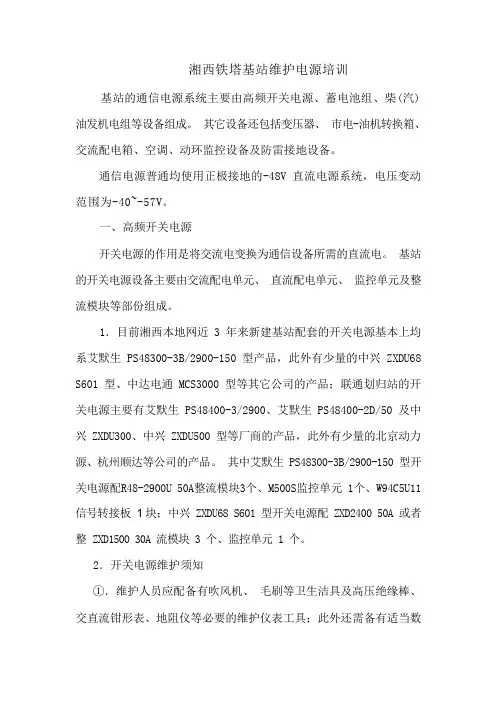

湘西铁塔基站维护电源培训基站的通信电源系统主要由高频开关电源、蓄电池组、柴(汽) 油发机电组等设备组成。

其它设备还包括变压器、市电-油机转换箱、交流配电箱、空调、动环监控设备及防雷接地设备。

通信电源普通均使用正极接地的-48V 直流电源系统，电压变动范围为-40~-57V。

一、高频开关电源开关电源的作用是将交流电变换为通信设备所需的直流电。

基站的开关电源设备主要由交流配电单元、直流配电单元、监控单元及整流模块等部份组成。

1．目前湘西本地网近 3 年来新建基站配套的开关电源基本上均系艾默生 PS48300-3B/2900-150 型产品，此外有少量的中兴 ZXDU68 S601 型、中达电通 MCS3000 型等其它公司的产品；联通划归站的开关电源主要有艾默生 PS48400-3/2900、艾默生 PS48400-2D/50 及中兴 ZXDU300、中兴 ZXDU500 型等厂商的产品，此外有少量的北京动力源、杭州顺达等公司的产品。

其中艾默生 PS48300-3B/2900-150 型开关电源配R48-2900U 50A整流模块3个、M500S监控单元 1个、W94C5U11 信号转接板1 块；中兴 ZXDU68 S601 型开关电源配 ZXD2400 50A 或者整 ZXD1500 30A 流模块 3 个、监控单元 1 个。

2．开关电源维护须知①．维护人员应配备有吹风机、毛刷等卫生洁具及高压绝缘棒、交直流钳形表、地阻仪等必要的维护仪表工具；此外还需备有适当数量的整流模块、监控单元、控制板件等维护用备品备件。

②．每一个月应对整流模块外部的风道及过滤网、每 3 个月应对整流模块内部各板件进行清拂拭尘工作，以保证模块稳定、可靠的运行；③．维护人员在巡检中应检查监控单元、整流模块及防雷器件是否正常工作，对监控单元显示的各类“当前告警”应及时进行处理。

④．合理配备整流模块的数量：局站开关电源配置的整流模块的总输出至少应能满足(0.1C +直流负荷)的要求。
