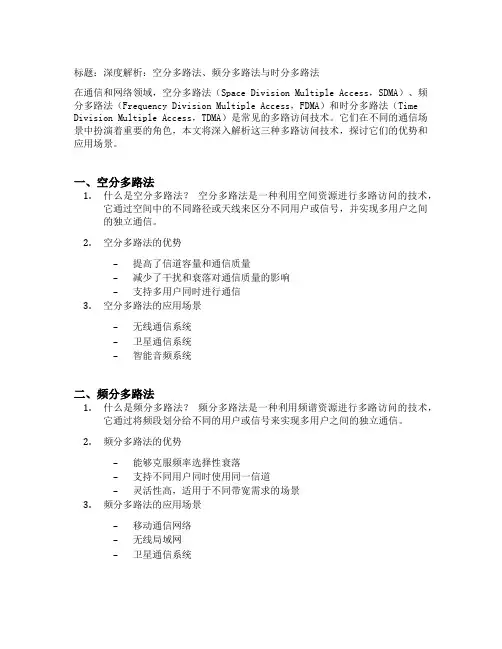

标题:深度解析:空分多路法、频分多路法与时分多路法在通信和网络领域,空分多路法(Space Division Multiple Access,SDMA)、频分多路法(Frequency Division Multiple Access,FDMA)和时分多路法(Time Division Multiple Access,TDMA)是常见的多路访问技术。
它们在不同的通信场景中扮演着重要的角色,本文将深入解析这三种多路访问技术,探讨它们的优势和应用场景。
一、空分多路法1.什么是空分多路法?空分多路法是一种利用空间资源进行多路访问的技术,它通过空间中的不同路径或天线来区分不同用户或信号,并实现多用户之间的独立通信。
2.空分多路法的优势–提高了信道容量和通信质量–减少了干扰和衰落对通信质量的影响–支持多用户同时进行通信3.空分多路法的应用场景–无线通信系统–卫星通信系统–智能音频系统二、频分多路法1.什么是频分多路法?频分多路法是一种利用频谱资源进行多路访问的技术,它通过将频段划分给不同的用户或信号来实现多用户之间的独立通信。
2.频分多路法的优势–能够克服频率选择性衰落–支持不同用户同时使用同一信道–灵活性高,适用于不同带宽需求的场景3.频分多路法的应用场景–移动通信网络–无线局域网–卫星通信系统三、时分多路法1.什么是时分多路法?时分多路法是一种利用时间资源进行多路访问的技术,它通过将时间划分给不同的用户或信号来实现多用户之间的独立通信。
2.时分多路法的优势–抗干扰能力强–易于实现和管理–支持动态分配资源3.时分多路法的应用场景–电信交换网络–数据传输系统–军事通信系统以上便是关于空分多路法、频分多路法和时分多路法的深度解析。
这三种多路访问技术在不同的通信场景中各有优势,能够满足不同的通信需求。
总结回顾:通过对空分多路法、频分多路法和时分多路法的深入解析,我们可以清晰地了解到这三种多路访问技术在通信领域的重要作用。
第4章 时分多路复用及PCM30/32路系统第一节 时分多路复用通信一、时分多路复用的概念利用各路信号在信道上占有不同时间间隔的特征来分开各路信号的。
二、PCM 时分多路复用通信系统的构成● PCM 时分多路复用通信的实现(以3路复用为例)(n 路复用原理类似) ●发端低通滤波器的作用 P67 ●保持的目的 P68 ●抽样门的作用——抽样、合路。
●分路门的作用——分路。
●接收低通滤波器的作用——重建或近似地恢复原模拟话音信号。
●几个概念:1帧、路时隙(n T t c =)、位时隙(l t t c B =)第二节 PCM30/32路系统一、PCM30/32路系统帧结构P73图3.9● 几个标准数据:帧周期s μ125 ,帧长度32×8=256比特(l =8)路时隙s t c μ91.3=位时隙s t B μ488.0=数码率s kbit f B /2048=● 位同步的目的——保证收端正确识别每一位码元。
帧同步的目的——保证收发两端相应各话路要对准。
复帧同步的目的——保证收发两端各路信令码在时间上对准。
● 各时隙的作用 P73●帧同步码型及传输位置、复帧同步码型及传输位置、30路信令码的传输(标志信号的抽样频率、抽样周期)[标志信号抽样后,编4位码{abcd}] 信令码{abcd}不能同时编为0000码,否则就无法与复帧同步码区分开。
例1、计算PCM30/32路系统(8=l )的路时隙、位时隙和数码率。
解:路时隙s s n T t c μμ91.332125=== 位时隙s sl t t c B μμ488.0891.3===数码率s kbit l n f f s B /20488328000=⨯⨯=⋅⋅=例2、计算PCM30/32路系统(8=l )1路的速率。
解:基群的速率为s kbit /20481路的速率:s kbit /64322048=例3、PCM30/32路系统中,第25话路在哪一时隙中传输?第25路信令码的传输位置在什么地方?解:第25话路在帧结构中的传输位置为TS 26第25路信令码在帧结构中的传输位置为F 10帧TS 16后4位码二、PCM30/32路定时系统发端定时系统时钟CP 、位脉冲、路脉冲、复帧脉冲的频率及作用收端定时系统对收端时钟的要求——收端时钟与发端时钟频率完全相同,且与接收信码同频同相。

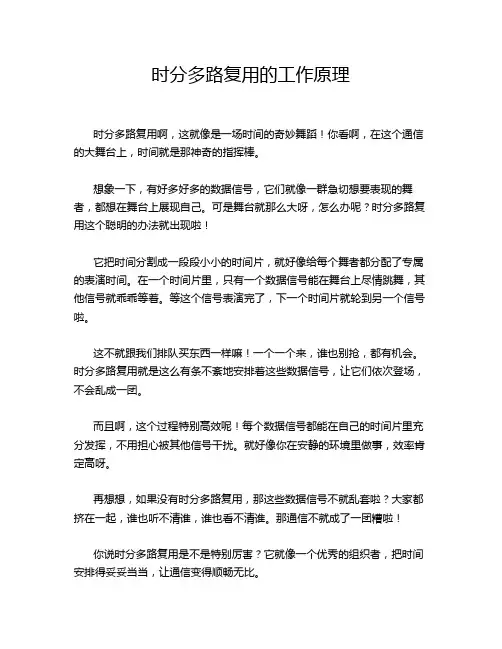

时分多路复用的工作原理时分多路复用啊,这就像是一场时间的奇妙舞蹈!你看啊,在这个通信的大舞台上,时间就是那神奇的指挥棒。
想象一下,有好多好多的数据信号,它们就像一群急切想要表现的舞者,都想在舞台上展现自己。
可是舞台就那么大呀,怎么办呢?时分多路复用这个聪明的办法就出现啦!它把时间分割成一段段小小的时间片,就好像给每个舞者都分配了专属的表演时间。
在一个时间片里,只有一个数据信号能在舞台上尽情跳舞,其他信号就乖乖等着。
等这个信号表演完了,下一个时间片就轮到另一个信号啦。
这不就跟我们排队买东西一样嘛!一个一个来,谁也别抢,都有机会。
时分多路复用就是这么有条不紊地安排着这些数据信号,让它们依次登场,不会乱成一团。
而且啊,这个过程特别高效呢!每个数据信号都能在自己的时间片里充分发挥,不用担心被其他信号干扰。
就好像你在安静的环境里做事,效率肯定高呀。
再想想,如果没有时分多路复用,那这些数据信号不就乱套啦?大家都挤在一起,谁也听不清谁,谁也看不清谁。
那通信不就成了一团糟啦!你说时分多路复用是不是特别厉害?它就像一个优秀的组织者,把时间安排得妥妥当当,让通信变得顺畅无比。
它在我们的生活中可发挥了大作用呢!我们打电话、上网、看电视,这些都离不开时分多路复用呀。
它默默地工作着,让我们能享受到清晰的通话、快速的网络和精彩的电视节目。
我们每天都在享受着时分多路复用带来的便利,却很少意识到它的存在。
这就好像我们身边那些默默付出的人,一直在为我们服务,我们却常常忽略了他们。
所以啊,我们要好好珍惜时分多路复用这个神奇的技术,也要感谢那些发明和改进它的人。
没有他们的智慧和努力,我们的通信生活哪能这么精彩呢!总之,时分多路复用就是通信世界里的一颗璀璨明星,照亮了我们的信息之路。
让我们为它点赞吧!。

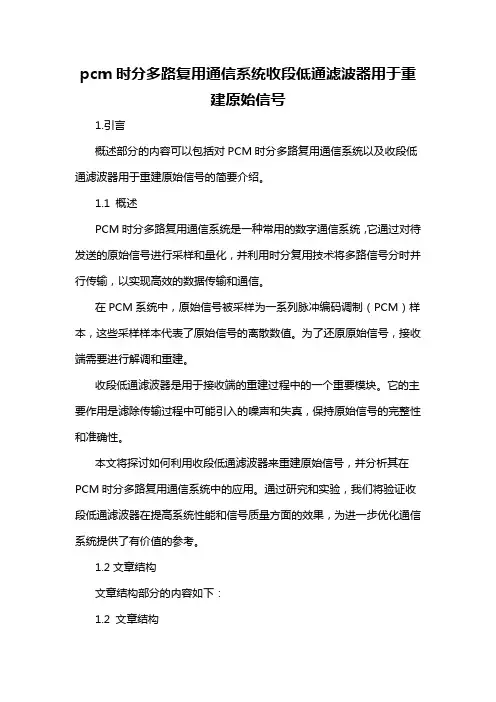

pcm时分多路复用通信系统收段低通滤波器用于重建原始信号1.引言概述部分的内容可以包括对PCM时分多路复用通信系统以及收段低通滤波器用于重建原始信号的简要介绍。
1.1 概述PCM时分多路复用通信系统是一种常用的数字通信系统,它通过对待发送的原始信号进行采样和量化,并利用时分复用技术将多路信号分时并行传输,以实现高效的数据传输和通信。
在PCM系统中,原始信号被采样为一系列脉冲编码调制(PCM)样本,这些采样样本代表了原始信号的离散数值。
为了还原原始信号,接收端需要进行解调和重建。
收段低通滤波器是用于接收端的重建过程中的一个重要模块。
它的主要作用是滤除传输过程中可能引入的噪声和失真,保持原始信号的完整性和准确性。
本文将探讨如何利用收段低通滤波器来重建原始信号,并分析其在PCM时分多路复用通信系统中的应用。
通过研究和实验,我们将验证收段低通滤波器在提高系统性能和信号质量方面的效果,为进一步优化通信系统提供了有价值的参考。
1.2文章结构文章结构部分的内容如下:1.2 文章结构本文将按照以下结构进行讨论:第一部分为引言部分,介绍了pcm时分多路复用通信系统以及收段低通滤波器的重要性和应用。
在引言的概述中,阐述了pcm时分多路复用通信系统的基本原理和工作原理。
随后,介绍了本文的目的,即通过收段低通滤波器来重建原始信号。
接下来,本文将进入正文部分。
第二部分为正文部分,将详细探讨pcm时分多路复用通信系统和收段低通滤波器的原理和应用。
在2.1节,将介绍pcm时分多路复用通信系统的基本原理和工作流程,以及其在通信领域的应用。
在2.2节中,将详细介绍收段低通滤波器的工作原理和作用,以及其在重建原始信号中的应用。
通过对这两部分的论述,读者将了解到pcm时分多路复用通信系统和收段低通滤波器的相关知识和技术。
第三部分为结论部分,对本文进行总结和展望。
在3.1节中,将对本文讨论的内容进行总结,概括出论文的主要观点和结论。
在3.2节中,将展望未来对于pcm时分多路复用通信系统和收段低通滤波器的研究方向和应用前景,为读者提供一个未来发展的思路。
《数字通信》第4章时分多路复用及PCM30/32路系统(2)复习时分多路复用利用各路信号在信道上占有不同的时间间隔的特征来分开各路信号 发端和收端的高速开关k1和k2必须严格同频同相位同步位同步就是码元同步,需要做到每位码对齐相当于k1,k2同频帧同步帧同步就是为了保证收端与发端相应的话路在时间上对准相当于k1,k2同相复习 PCM30/32路系统帧结构复习 PCM30/32路定时系统内容1.PCM30/32路帧同步系统2.PCM30/32路系统的构成1.PCM30/32路帧同步系统位同步已解决的问题:解决收端时钟与接收信码之间的同频问题,得到了一连串无头无尾的信码流。
帧同步系统需要解决的问题:从收到的信码流中分辨出哪8位码是属于同一个抽样值的码字 分辨出每一个码字(8位码)属于哪一路,以便正确分路。
帧同步实现方法:集中插入帧同步码帧同步码选择为:0011011将帧同步码集中插入在偶帧TS0的第2位-第8位收段接收并识别出帧同步码后,即可判断出后续的8位码为一个码字,且为第一个话路信码,以此类推,便可正确接收每一路信号,从而实现帧同步。
前方保护:目的:防止假失步过程:当连续m次检测不到帧同步码后,才判断为系统真正失步,并立即进入捕捉状态,开始捕捉同步码。
ITU-T规定:m=3或4前方保护时间:从第一个帧同步码丢失起,到帧同步系统进入捕捉状态位置的这段时间,叫做前方保护时间。
(-1)sT m T =前后方保护:目的:防止伪失步 同步捕捉方式:逐步移位捕捉方式 过程:只有当连续捕捉到n次帧同步码后,才判断为系统真正恢复到了同步状态。
ITU-T规定:n=2 后方保护时间:从捕捉到第一个真正的同步码到系统进入同步状态的这段时间。
(-1)sT n T =后前后保护时间记忆:我不会轻易放你走,会经过三番四次的挽留。
一旦你最终选择离开,如果将来还想回来,我将需要再(二)次考虑你的请求。
后方保护:伪同步可能带来的影响:需要经过前方保护才能重新开始捕捉,因而使同步恢复时间拉长在捕捉过程中,如果捕捉到的帧同步码组具有以下规律,则判断帧同步系统进入帧同步状态:第N 帧(偶帧)有帧同步码{0011011};第N+1帧(奇帧)无帧同步码,而有奇帧标志码{1A111111};第N+2帧(偶帧)有帧同步码{0011011}如果在第N+1帧或第N+2帧检测失败,则需要重新进行捕捉。
时分多路复用(TDM):概念时分多路复用(TDM:Time Division Multiplexing)是按传输信号的时间进行分割的,它使不同的信号在不同的时间内传送,将整个传输时间分为多时间间隔(Slot time,TS,又称为时隙),每个时间片被一路信号占用。
TDM就是通过在时间上交叉发送每一路信号的一部分来实现一条电路传送多路信号的。
电路上的每一短暂时刻只有一路信号存在。
因数字信号是有限个离散值,所以TDM技术广泛应用于包括计算机网络在内的数字通信系统,而模拟通信系统的传输一般采用FDM。
TDM是以信道传输时间作为分割对象,通过多个信道分配互不重叠的时间片的方法来实现,因此时分多路复用更适用于数字信号的传输。
它又分为同步时分多路复用和统计时分多路复用。
采用基带传输的数字数据通信系统,如计算机网络系统、现代移动通信系统等;原理由于基带传输系统采用串行传输的方法传输数字信号,不能在带宽上划分。
TDM技术在信道使用时间上进行划分,按一定原则把信道连续使用时间划分为一个个很小的时间片,把各个时间片分配给不同的通信过程使用;由于时间片的划分一般较短暂,可以想象成把整个物理信道划分成了多个逻辑信道交给各个不同的通信过程来使用,相互之间没有任何影响,相邻时间片之间没有重叠,一般也无须隔离,信道利用率更高。
通常采用的技术有:STDM同步十分多利复用技术和ATDM异步时分多路复用技术同步时分复用采用固定时间片分配方式,即将传输信号的时间按特定长度连续地划分成特定的时间段(一个周期),再将每一时间段划分成等长度的多个时隙,每个时隙以固定的方式分配给各路数字信号,各路数字信号在每一时间段都顺序分配到一个时隙。
由于在同步时分复用方式中,时隙预先分配且固定不变,无论时隙拥有者是否传输数据都占有一定时隙,这就形成了时隙浪费,其时隙的利用率很低,为了克服STDM的缺点,引入了异步时分复用技术。
异步时分复用(ATDM)技术又被称为统计时分复用技术(Statistical Time Division Multiplexing),它能动态地按需分配时隙,以避免每个时间段中出现空闲时隙。

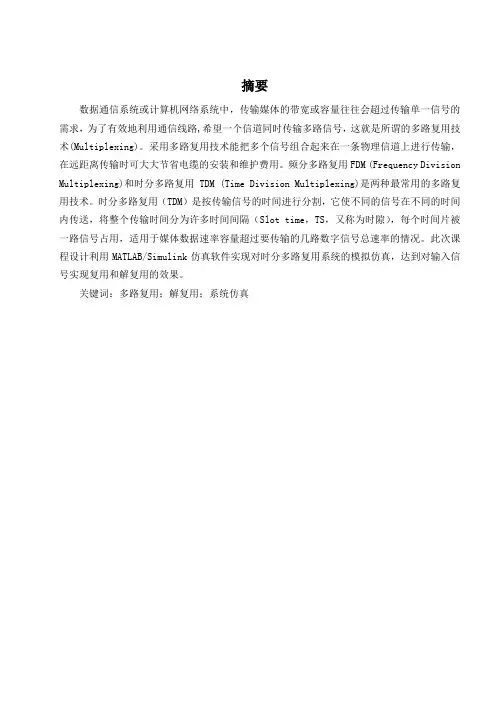

摘要数据通信系统或计算机网络系统中,传输媒体的带宽或容量往往会超过传输单一信号的需求,为了有效地利用通信线路,希望一个信道同时传输多路信号,这就是所谓的多路复用技术(Multiplexing)。
采用多路复用技术能把多个信号组合起来在一条物理信道上进行传输,在远距离传输时可大大节省电缆的安装和维护费用。
频分多路复用FDM (Frequency Division Multiplexing)和时分多路复用TDM (Time Division Multiplexing)是两种最常用的多路复用技术。
时分多路复用(TDM)是按传输信号的时间进行分割,它使不同的信号在不同的时间内传送,将整个传输时间分为许多时间间隔(Slot time,TS,又称为时隙),每个时间片被一路信号占用,适用于媒体数据速率容量超过要传输的几路数字信号总速率的情况。
此次课程设计利用MATLAB/Simulink仿真软件实现对时分多路复用系统的模拟仿真,达到对输入信号实现复用和解复用的效果。
关键词:多路复用;解复用;系统仿真目录前言 (1)一、基本原理 (2)1.1多路复用技术 (2)1.2时分多路复用技术概述 (2)1.3TDM系统组成及工作原理 (3)1.4时分复用中的同步技术原理 (3)1.2.1位同步原理 (4)1.2.2帧同步原理 (4)1.2.3 载波同步原理 (4)1.2.4网同步原理 (4)二、模块简介 (6)2.1设计思路 (6)2.2 MATLAB概述 (6)2.3 Simulink简介 (6)2.4时分多路复用系统的基本原理 (7)三、时分复用系统仿真模型 (10)3.1 Simulink仿真框图搭建 (10)3.2 Subsystem/Subsystem1结构框图 (10)3.3参数设置 (11)3.4仿真结果及分析 (13)总结 (17)致谢 (18)参考文献 (19)前言在实际的通信系统中,经常需要在两地之间同时传送多路信号。
时分复用简述时分多路复用(TDM :Time Division Multiplexing )是按传输信号的时间进行分割的,它使不同的信号在不同的时间内传送,将整个传输时间分为多时间间隔(Slot time ,TS ,又称为时隙),每个时间片被一路信号占用。
TDM 就是通过在时间上交叉发送每一路信号的一部分来实现一条电路传送多路信号的。
电路上的每一短暂时刻只有一路信号存在。
因数字信号是有限个离散值,所以TDM 技术广泛应用于包括计算机网络在内的数字通信系统,而模拟通信系统的传输一般采用FDM 。
TDM 是以信道传输时间作为分割对象,通过多个信道分配互不重叠的时间片的方法来实现,因此时分多路复用更适用于数字信号的传输。
它又分为同步时分多路复用和统计时分多路复用。
采用基带传输的数字数据通信系统,如计算机网络系统、现代移动通信系统等。
由于基带传输系统采用串行传输的方法传输数字信号,不能在带宽上划分。
TDM 技术在信道使用时间上进行划分,按一定原则把信道连续使用时间划分为一个个很小的时间间隔,称为时隙,每路信号占据其中的一个时隙来传送。
由于时间片的划分一般较短暂,可以想象成把整个物理信道划分成了多个逻辑信道交给各个不同的通信过程来使用,相互之间没有任何影响,相邻时间片之间没有重叠,一般也无须隔离,信道利用率更高。
如图是信道示意图:通常采用的技术有:STDM 同步十分多利复用技术和ATDM 异步时分多路复用技术。
同步时分复用采用固定时间片分配方式,即将传输信号的时间按特定长度连续地划分成特定的时间段(一个周期),再将每一时间段划分成等长度的多个时隙,每个时隙以固定的方式分配给各路数字信号,各路数字信号在每一时间段都顺序分配到一个时隙。
如图:可 用频 段频时A B C D A B C D A B C D A B C D 组成子信时分由于在同步时分复用方式中,时隙预先分配且固定不变,无论时隙拥有者是否传输数据都占有一定时隙,这就形成了时隙浪费,其时隙的利用率很低,为了克服STDM 的缺点,引入了异步时分复用技术。
作者: 吴佑寿
作者机构: 清华大学无线电系
出版物刊名: 电信科学
页码: 57-61页
主题词: 通信系统;分路器;脉冲序列;选通脉冲;甲乙;大城市;指数调制;调制电压;脉冲法;通信技术
摘要:<正> 第一講 时分多路通信的基本原理§1 引言随着科学技术的不断發展,人們对于通信系統的要求越来越高。
在很多情况下,甲乙兩地之間往往需要傳送很多个信息。
例如在兩个大城市之間,通常不只是一兩个用戶需要互相通話,而可能是几十、几百甚至几千对用戶需要同时相互交換消息;在利用无綫电技术对飞行物进行遙远控制时,即使在最簡單的情况下,也应該发送出代表上、下、左、右的四种信号,在無线电遙测系統中,需要傳送的信号也很多,。
时分多路通信系统
为了提高信道利用率,使多个信号沿同一信道传输而互相不干扰,称多路复用。
目前采用较多的是频分多路复用和时分多路复用。
频分多路复用用于模拟通信,例如载波通信,时分多路复用用于数字通信,例如PCM通信。
时分多路复用通信,是各路信号在同一信道上占有不同时间间隙进行通信。
由抽样定理可知,抽样的一个重要作用,是将时间上连续的信号变成时间上离散的信号,其在信道上占用时间的有限性,为多路信号沿同一信道传输提供了条件。
具体说,就是把时间分成一些均匀的时间间隙,将各路信号的传输时间分配在不同的时间间隙,以达到互相分开,互不干扰的目的。
现在需要同时传输三路信号,其最高频率分别是10KHZ,10KHZ和20KHZ。
我将利用pcm编码进行设计这个时分多路信号的传输。
Pcm是pulse code modulation的缩写,即脉冲编码调制是数字通信的编码方式之一。
主要过程是将话音、图像等模拟信号每隔一定时间进行取样,使其离散化,同时将抽样值按分层单位四舍五入取整量化,同时将抽样值按一组二进制码来表示抽样脉冲的幅值。
图1是一个pcm时分多路通信系统的模型。
第1,2,3路分别输入x1(最高频为20KHZ),x2(最高频为10KHZ),x3(最高频为10KHZ)。
这三路信号先经过lp(低通滤波器)第1路为0-20KHZ,第2,3路为0-20KHZ。
防止有噪音等干扰信号,滤掉可能的高于最高频信号是为了防止在进行抽样时,发生混叠现象。
其实这三个只用取最高频的就行。
抽样信号的奈奎斯特频率是一样的。
三路信号经过预滤波后,得到了标准的模拟信号m1(t),m2(t),m3(t)。
这三路信号将分别通过各自的抽样门ST1(t),ST2(t),ST3(t)经行抽样。
(抽样门的作用是将信号经行抽样和合路) 第1,2,3路的抽样脉冲是s1t,s2t,s3t。
为达到占带宽最小抽样频率都是40KHZ。
(但在实际应用应留有一定的防危带40.3KHZ较好)。
三路信号都是每隔25us抽取一次,但时间依次隔开。
S1t,s2t,s3t三路信号形成合路的PAM信号。
合路的PAM信号经过保持,量化编码。
M1(t)进过抽样门进行抽样每隔25us抽取一次,抽样时间取决于该信号的长短,M2(t)也进过抽样门进行抽样每隔25us抽取一次,但时间不一样,往后错开了一些。
M3(t)也一样。
然后形成各路的pam信号形成合路的pam信号。
所以在每个抽样周期内都有三个样值。
但是合路的pam 信号很窄,很多空隙。
所以需要将样值保持以沾满空隙。
样值保持的目的是因为编码需要一定的时间,为保持编码的精度,要将样值占满整个时隙。
编码的过程中也完成了量化故也叫量化编码。
这样就可
以将pam信码传到信道中。
在接收端,通过解码忽略量化误差即可得到近似的合路的pam信号。
将这个合路的信号送入三个分路门,这三个分路门的ST(1),ST(2),ST(3)与合路门相同,当第一路的信号到来时第一路的开关闭合,取出第一路的样值,之后断开……依次取出各路信号。
此时的恢复信号有误差,各路信号在经过各自的低通滤波器得到近似的模拟信号。
