《电力系统分析》朱一纶_课后习题解答

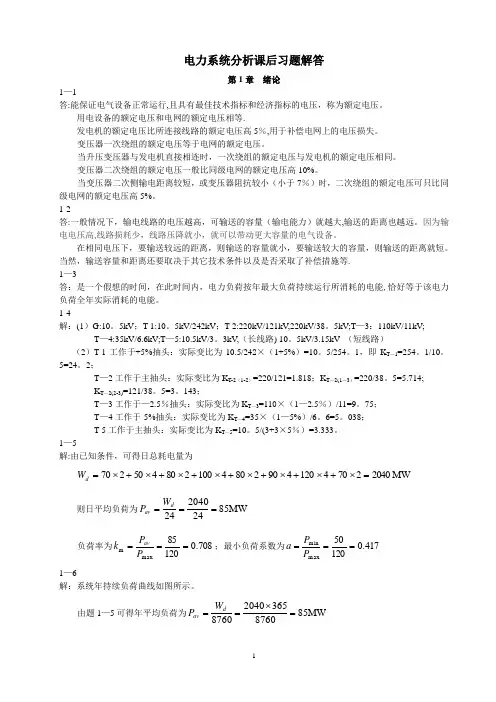

电力系统分析课后习题解答第1章 绪论1—1答:能保证电气设备正常运行,且具有最佳技术指标和经济指标的电压，称为额定电压。

用电设备的额定电压和电网的额定电压相等.发电机的额定电压比所连接线路的额定电压高5％,用于补偿电网上的电压损失。

变压器一次绕组的额定电压等于电网的额定电压。

当升压变压器与发电机直接相连时，一次绕组的额定电压与发电机的额定电压相同。

变压器二次绕组的额定电压一般比同级电网的额定电压高10%。

当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5%。

1-2答:一般情况下，输电线路的电压越高，可输送的容量（输电能力）就越大,输送的距离也越远。

因为输电电压高,线路损耗少，线路压降就小，就可以带动更大容量的电气设备。

在相同电压下，要输送较远的距离，则输送的容量就小，要输送较大的容量，则输送的距离就短。

当然，输送容量和距离还要取决于其它技术条件以及是否采取了补偿措施等. 1—3答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。

1-4解：(1）G:10。

5kV ；T-1:10。

5kV/242kV ；T-2:220kV/121kV ,220kV/38。

5kV;T —3：110kV/11kV; T —4:35kV/6.6kV;T —5:10.5kV/3。

3kV,（长线路) 10。

5kV/3.15kV （短线路）（2）T-1工作于+5%抽头：实际变比为10.5/242×（1+5%）=10。

5/254。

1，即K T —1=254。

1/10。

5=24。

2；T —2工作于主抽头：实际变比为K T-2（1-2）=220/121=1.818；K T —2(1—3）=220/38。

5=5.714; K T —2(2-3)=121/38。

5=3。

143；T —3工作于—2.5％抽头：实际变比为K T —3=110×（1—2.5％）/11=9。

电力系统分析xx课后习题选择填空解答第一章1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A、厂用电负荷B、发电负荷C、工业负荷D、供电负荷2）电力网某条线路的额定电压为Un=110kV，则这个电压表示的是（C）A、相电压B、1相电压C、线电压D、3线电压3)以下（A）不是常用的中性点接地方式。

A、中性点通过电容接地B、中性点不接地C、中性点直接接地D、中性点经消弧线圈接地4）我国电力系统的额定频率为（C）A、30HzB、40HzC、50HzD、60Hz5）目前,我国电力系统中占最大比例的发电厂为（B）A、水力发电厂B、火力发电厂C、核电站D、风力发电厂6）以下（D）不是电力系统运行的基本要求。

A、提高电力系统运行的经济性B、安全可靠的持续供电C、保证电能质量D、电力网各节点电压相等7）一下说法不正确的是（B）A、火力发电需要消耗煤、石油B、水力发电成本比较大C、核电站的建造成本比较高D太阳能发电是理想能源8）当传输的功率（单位时间传输的能量）一定时，（A）A、输电的压越高，则传输的电流越小B、输电的电压越高，线路上的损耗越大C、输电的电压越高，则传输的电流越大D、线路损耗与输电电压无关9）对（A）负荷停电会给国民经济带来重大损失或造成人身事故。

A、一级负荷B、二级负荷C、三级负荷D、以上都不是10）一般用电设备满足（C）A、当端电压减小时，吸收的无功功率增加B、当电源的频率增加时，吸收的无功功率增加C、当端电压增加时，吸收的有功功率增加D、当端电压增加时，吸收的有功功率减少填空题在后面第二章1）电力系统采用有名制计算时，三相对称系统中电压、电流、功率的关系表达式为（A）A．S=UI B．S=3UI C．S=UIcos? D．S=UIsin?2）下列参数中与电抗单位相同的是（B）A、电导B、电阻C、电纳D、导纳3）三绕组变压器的分接头，一般装在（B）A、高压绕组好低压绕组B、高压绕组和中压绕组C、中亚绕组和低压绕组D、三个绕组组装4）双绕组变压器，Γ型等效电路中的导纳为（A ）A．GT-jBT B．-GT-jBT C．GT+jBT D．-GT+jBT5）电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是（D ）A.电压、电流B.电流、电抗C.电压、电抗D.线电压、三相功率6）额定电压等级为500KV的电力线路的平均额定电压为（C）A. 550kVB. 520 kVC. 525kVD. 500kV7)已知某段10kV的电压等级电力线路的电抗X=50Ω，若取SB=100MVA，UB=10kV，则这段电力线路的电抗标幺值为（B）A、X*=50Ω B、X*=50C、X*=0.5D、X*=58）若已知变压器的容量为SN，两端的电压比为。

电力系统分析第一章习题1-1 动力系统、电力系统和电力网的基本构成形式如何？答：由生产、变换、传送、分配和消耗电能的电气设备（发电机、变压器、电力线路以及各种用电设备等）联系在一起组成的统一整体就是电力系统。

动力系统是电力系统和发电厂动力部分的总和。

电力网是电力系统的中出去发电机和用电设备外的部分。

1-2 根据发电厂使用一次能源的不同，发电厂主要有哪几种形式？答：发电厂主要有火力发电厂、水力发电厂、核动力发电厂和其他能源（太阳能、风能、潮汐等）发电厂。

1-3 电力变压器的主要作用是什么？主要类别有哪些？答：电力变压器的主要作用是升高或者降低电压，还能起到将不同电压等级的电网相联系的作用。

按相数可分为单相式和三相式两类；按每相绕组数可分为双绕组和三绕组变压器；按耦合方式可分为普通变压器和自耦变压器；按分接开关是否可以带负荷操作可分为有载调压式和无载调压式变压器。

1-4 架空线路与电缆线路有什么特点？答：架空线路是将裸导线架设在杆塔上，由导线、避雷线、杆塔、绝缘子和金具等主要元件组成。

它的导线和避雷线受各种因数影响，运行条件恶劣，因而其材料都具有相当高的机械强度和抗化学腐蚀能力还具有良好的导电性能。

当电路电压超过220v时还采用扩径导线或者分裂导线。

电缆线路一般是将电缆敷设在地下，由导线、绝缘层保护皮组成，电缆线路价格较架空线路高，维修费时，但不需要在地面上架设杆塔、占地面积较小、供电可靠、不易受外力破坏，对人身较安全，不影响环境美观。

1-5 直流输电与交流输电比较有什么特点？答：直流输电主要优点：（1）造价低；（2）运行费用低；（3）不需要串并联补偿；（4）不存在稳定性问题；（5）采用直流联络线可以限制互联系统的短路容量。

直流输电主要缺点：（1）换流站造价高；（2）换流装置在运行中需要消耗功率并且产生谐波；（3）只留高压断路器造价比较高。

1-6 电力系统的结构有何特点？比较有备用和无备用接线形式的主要区别。

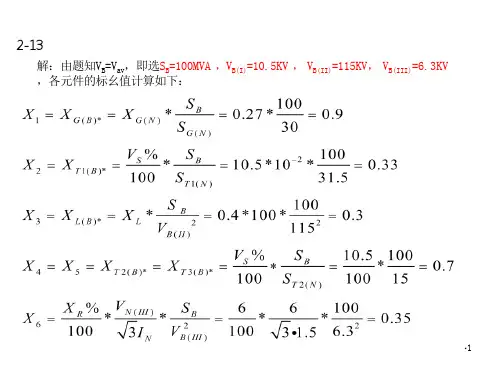

2-17.某一回110kv 架空电力线路,长度为60km,导线型号LGJ-120,导线计算外径为15.2mm,三相导线水平排列,两相邻导线三相间的距离为4m,试计算该电力线路的参数,并作等效电路。

解:()km s r Ω===2625.01205.311ρ则.0)(10807.02)(10614.1601069.2)(38.2560423.0)(75.15602625.014146111111=⨯=⨯=⨯⨯==Ω=⨯==Ω=⨯==---G s B s l b B l x X l r R2-19.三相双绕组升压变压器的型号为SFL-40500/110,额定容量为40500KVA,额定电压为121/10.5KV,,4.234kw P k =,11(%)=k U ,6.930kw P =,315.2(%)0=I 求该变压器的参数,并作等值电路。

解:`)(1057.1)1040500()105.10(104.23422323322Ω⨯=⨯⨯⨯⨯==-NN K T S U P R 2-20.三相三绕组降压变压器的型号为SFPSL-120000/220,额定容量为120000/120000/60000KVA,额定电压为220/121/11KV,,601)21(KW P K =-,5.182)31(KW P K =-,25.28(%),85.14(%),5.132)31()21()32(===---K K K U U KW P ,663.0(%),135,96.7(%)00)32(===-I KW P U K 求该变压器的参数,并作等值电路。

解:I:)(601)21(KW P K =-II ：96.7(%),25.28(%),85.14(%))32()31()21(===---K K K U U UIII ：)(1079.2)10220(101356233210S U P G N T -⨯=⨯⨯== IV ：)(10644.1)10220(100101012663.0100(%)52334210S U S I B N N T -⨯=⨯⨯⨯⨯⨯== 2-22.双水内冷汽轮同步发电机的型号为TQFS-125-2,,125MW P N =,18.0,257.0,867.1,8.13,85.0cos ''=====d d d N N X X X KV U ϕ试计算该发电机的直轴同步电抗d X ,暂态电抗'd X ,直轴次暂态电抗''d X 的有名值.解:22cos 1.295()N N NN N NU U Z S P ϕ===Ω2-23.电抗器型号为NKL-6-500-4,,500,6A I KV U N N ==电抗器电抗百分数.4(%)=L X 试计算该电抗器电抗的有名值. 解:)(277.0500310010643100(%)3Ω=⨯⨯⨯==NN L L I U X XChapter 三3-1.电力系统阻抗中的功率损耗表达式是什么?电力线路始.末端的电容功率表达式是什么?答:)(222L L i i i L L L jX R U Q P Q j P S ++=∆+∆=∆3-8．110kv 双回架空电力线路，长度为150km ，导线型号为LGJ-120，导线计算外径为15.2mm,三相导线几何平均距离为5m,已知电力线路末端负荷为30+j15MVA,末端电压为106kv,求始端电压、功率,并做出电压相量图。

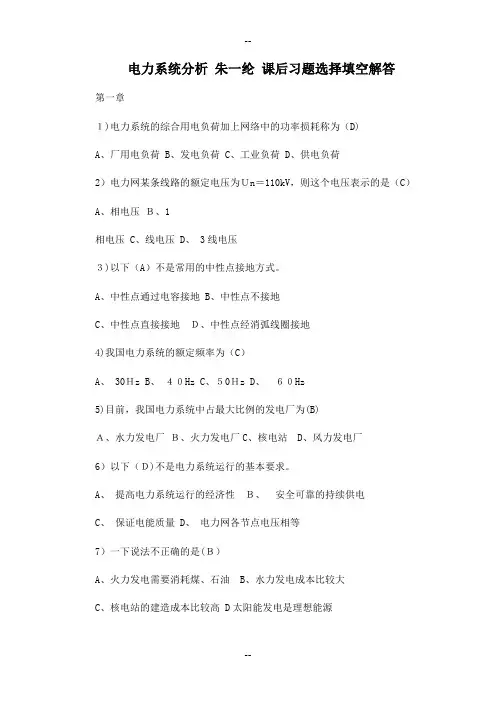

电力系统分析朱一纶课后习题选择填空解答第一章１)电力系统的综合用电负荷加上网络中的功率损耗称为（D)A、厂用电负荷B、发电负荷C、工业负荷D、供电负荷2）电力网某条线路的额定电压为Ｕn＝110kV，则这个电压表示的是（C）A、相电压Ｂ、1相电压 C、线电压 D、 3线电压３)以下（A）不是常用的中性点接地方式。

A、中性点通过电容接地B、中性点不接地C、中性点直接接地Ｄ、中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A、 30ＨzB、４０HzC、５0ＨzD、６０Hz5)目前，我国电力系统中占最大比例的发电厂为(B)Ａ、水力发电厂Ｂ、火力发电厂C、核电站D、风力发电厂6）以下（Ｄ)不是电力系统运行的基本要求。

A、提高电力系统运行的经济性Ｂ、安全可靠的持续供电C、保证电能质量D、电力网各节点电压相等7）一下说法不正确的是(Ｂ）A、火力发电需要消耗煤、石油B、水力发电成本比较大C、核电站的建造成本比较高 D太阳能发电是理想能源8）当传输的功率（单位时间传输的能量）一定时,（Ａ）Ａ、输电的压越高，则传输的电流越小B、输电的电压越高，线路上的损耗越大C、输电的电压越高,则传输的电流越大D、线路损耗与输电电压无关9）对(A）负荷停电会给国民经济带来重大损失或造成人身事故.A、一级负荷B、二级负荷Ｃ、三级负荷Ｄ、以上都不是10)一般用电设备满足(C）A、当端电压减小时，吸收的无功功率增加B、当电源的频率增加时,吸收的无功功率增加C、当端电压增加时，吸收的有功功率增加D、当端电压增加时，吸收的有功功率减少填空题在后面第二章1）电力系统采用有名制计算时,三相对称系统中电压、电流、功率的关系表达式为（A)A．Ｓ＝UＩ B．S=3UＩ C．S=ＵＩcos？ D.Ｓ＝UIsiｎ？2）下列参数中与电抗单位相同的是（B）Ａ、电导B、电阻C、电纳D、导纳3)三绕组变压器的分接头，一般装在(B)A、高压绕组好低压绕组Ｂ、高压绕组和中压绕组 C、中亚绕组和低压绕组Ｄ、三个绕组组装4）双绕组变压器，Γ型等效电路中的导纳为（Ａ）A。

2-17.某一回110kv 架空电力线路,长度为60km,导线型号LGJ-120,导线计算外径为15.2mm,三相导线水平排列,两相邻导线三相间的距离为4m,试计算该电力线路的参数,并作等效电路。

解: ()km sr Ω===2625.01205.311ρ)(6.722.15mm r ==)(7.503940002400040003mm D m =⨯⨯⨯=()s r D b km r D X m m 666111069.2106.77.5039lg 58.710lg58.7)/(423.00157.06.77.5039lg 1445.00157.0lg1445.0---⨯=⨯=⨯=Ω=+=+= .01=g则 .0)(10807.02)(10614.1601069.2)(38.2560423.0)(75.15602625.014146111111=⨯=⨯=⨯⨯==Ω=⨯==Ω=⨯==---G s B s l b B l x X l r R.0)/(10805.12161=⨯=-g km s b2-19.三相双绕组升压变压器的型号为SFL-40500/110,额定容量为40500KV A,额定电压为121/10.5KV,,4.234kw P k =,11(%)=k U ,6.930kw P =,315.2(%)0=I 求该变压器的参数,并作等值电路。

解: `)(1057.1)1040500()105.10(104.23422323322Ω⨯=⨯⨯⨯⨯==-NN K T S U P R)(105.8)105.10(1001040500315.2100(%))(1049.8)105.10(106.93)(3.010********)105.10(11100(%)3233204233203232S U S I B S U P G S U U X NN T NT N N N T --⨯=⨯⨯⨯⨯==⨯=⨯⨯==Ω=⨯⨯⨯⨯==2-20.三相三绕组降压变压器的型号为SFPSL-120000/220,额定容量为120000/120000/60000KV A,额定电压为220/121/11KV ,,601)21(KW P K =-,5.182)31(KW P K =-,25.28(%),85.14(%),5.132)31()21()32(===---K K K U U KW P ,663.0(%),135,96.7(%)00)32(===-I KW P U K 求该变压器的参数,并作等值电路。

电力系统分析课后习题答案第一章电力系统概述和基本概念1－1 电力系统和电力网的定义是什么？答：通常将生产、变换、输送、分配电能的设备如发电机、变压器、输配电电力线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、继电保护、控制装置乃至能量管理系统所组成的统一整体，称为电力系统。

电力系统中，各种电压等级的输配电力线路及升降变压器所组成的部分称为电力网络。

1－2 电力系统接线图分为哪两种？有什么区别？答：地理接线图：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

地理接线图不能更加详细地反映电力系统各电气设备之间的连接关系。

电气接线图：电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路之间的电气接线。

电气接线图并不侧重反映系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

1－3 对电力系统运行的基本要求是什么？电能生产的基本特点是什么？答：对电力系统运行的基本要求是：（1）保证系统运行的安全可靠性（2）保证良好的电能质量（3）保证运行的经济性。

另外，环境保护问题日益受到人们的关注。

火力发电厂生产的各种污染物质，包括氧化硫、氧化氮、飞灰等排放量将受到严格限制，也将成为对电力系统运行的要求。

电能生产的特点是：（1）电能与国民经济各个部门、国防和日常生活之间的关系都很密切。

（2）电能不能大量储存。

（3）电力系统中的暂态过程十分迅速（4）对电能质量的要求比较严格。

1－4 电力系统的额定电压是如何确定的？系统元件的额定电压是多少？什么叫电力线路的平均额定电压？答：电力系统额定电压的确定，首先应从电力系统输送电能的经济性上考虑。

因为电力线路的三相输送功率S和线电压U、线电流I之间的关系为S＝sqrt(3)UI，当输送功率S一定时，输电电压U越高，则电流I越小，因此选用的导线截面积可相应减小，投资也就越小。

但电压U越高，对绝缘的要求越高，杆塔、变压器、断路器等的绝缘的投资也越大。

电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。

A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。

D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。

2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。

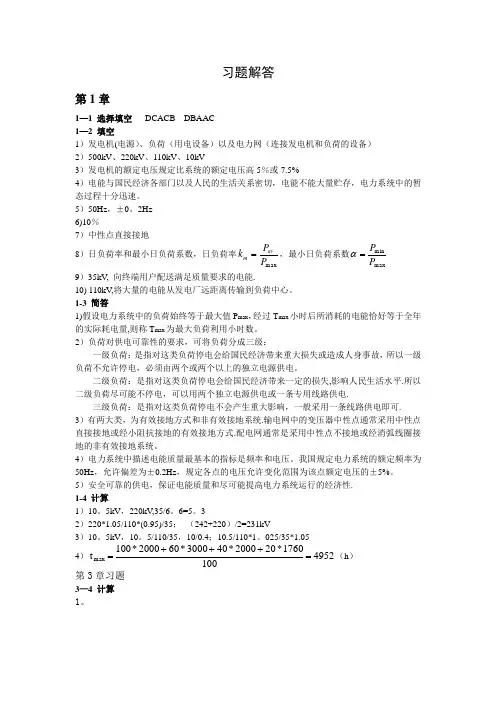

习题解答第1章1—1 选择填空 DCACB DBAAC1—2 填空1）发电机(电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备） 2）500kV 、220kV 、110kV 、10kV3）发电机的额定电压规定比系统的额定电压高5％或7.5%4）电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速。

5）50Hz ，±0。

2Hz6)10％7）中性点直接接地8）日负荷率和最小日负荷系数，日负荷率m ax P P k av m =，最小日负荷系数max min P P =α 9）35kV , 向终端用户配送满足质量要求的电能.10) 110kV ,将大量的电能从发电厂远距离传输到负荷中心。

1-3 简答1)假设电力系统中的负荷始终等于最大值P max ，经过T max 小时后所消耗的电能恰好等于全年的实际耗电量,则称T max 为最大负荷利用小时数。

2）负荷对供电可靠性的要求，可将负荷分成三级：一级负荷：是指对这类负荷停电会给国民经济带来重大损失或造成人身事故，所以一级负荷不允许停电，必须由两个或两个以上的独立电源供电。

二级负荷：是指对这类负荷停电会给国民经济带来一定的损失,影响人民生活水平.所以二级负荷尽可能不停电，可以用两个独立电源供电或一条专用线路供电.三级负荷：是指对这类负荷停电不会产生重大影响，一般采用一条线路供电即可.3）有两大类，为有效接地方式和非有效接地系统.输电网中的变压器中性点通常采用中性点直接接地或经小阻抗接地的有效接地方式.配电网通常是采用中性点不接地或经消弧线圈接地的非有效接地系统。

4）电力系统中描述电能质量最基本的指标是频率和电压。

我国规定电力系统的额定频率为50Hz ，允许偏差为±0.2Hz ，规定各点的电压允许变化范围为该点额定电压的±5%。

5）安全可靠的供电，保证电能质量和尽可能提高电力系统运行的经济性.1-4 计算1）10。

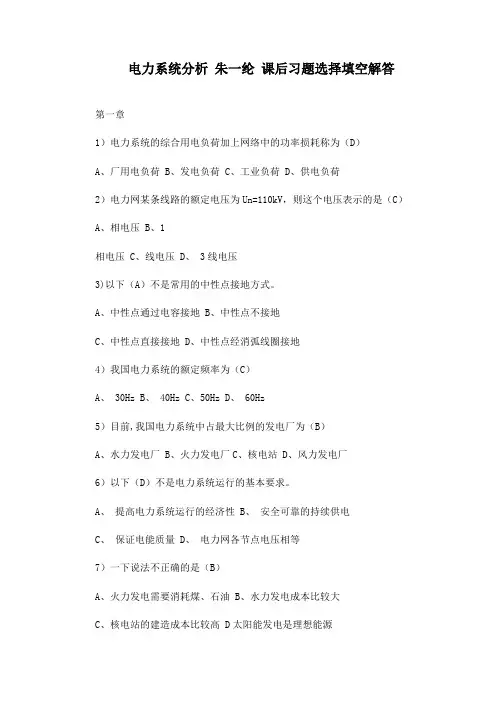

电力系统分析朱一纶课后习题选择填空解答第一章1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A、厂用电负荷B、发电负荷C、工业负荷D、供电负荷2）电力网某条线路的额定电压为Un=110kV，则这个电压表示的是（C）A、相电压 B、1相电压 C、线电压 D、 3线电压3)以下（A）不是常用的中性点接地方式。

A、中性点通过电容接地B、中性点不接地C、中性点直接接地D、中性点经消弧线圈接地4）我国电力系统的额定频率为（C）A、 30HzB、 40HzC、50HzD、 60Hz5）目前,我国电力系统中占最大比例的发电厂为（B）A、水力发电厂B、火力发电厂C、核电站D、风力发电厂6）以下（D）不是电力系统运行的基本要求。

A、提高电力系统运行的经济性B、安全可靠的持续供电C、保证电能质量D、电力网各节点电压相等7）一下说法不正确的是（B）A、火力发电需要消耗煤、石油B、水力发电成本比较大C、核电站的建造成本比较高 D太阳能发电是理想能源8）当传输的功率（单位时间传输的能量）一定时，（A）A、输电的压越高，则传输的电流越小B、输电的电压越高，线路上的损耗越大C、输电的电压越高，则传输的电流越大D、线路损耗与输电电压无关9）对（A）负荷停电会给国民经济带来重大损失或造成人身事故。

A、一级负荷B、二级负荷C、三级负荷D、以上都不是10）一般用电设备满足（C）A、当端电压减小时，吸收的无功功率增加B、当电源的频率增加时，吸收的无功功率增加C、当端电压增加时，吸收的有功功率增加D、当端电压增加时，吸收的有功功率减少填空题在后面第二章1）电力系统采用有名制计算时，三相对称系统中电压、电流、功率的关系表达式为（A）A．S=UI B．S=3UI C．S=UIcos? D．S=UIsin?2）下列参数中与电抗单位相同的是（B）A、电导B、电阻C、电纳D、导纳3）三绕组变压器的分接头，一般装在（B）A、高压绕组好低压绕组B、高压绕组和中压绕组C、中亚绕组和低压绕组D、三个绕组组装4）双绕组变压器，Γ型等效电路中的导纳为（ A ）A．GT-jBT B．-GT-jBT C．GT+jBT D．-GT+jBT5）电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是（D ）A.电压、电流B.电流、电抗C.电压、电抗D.线电压、三相功率6）额定电压等级为500KV的电力线路的平均额定电压为（C）A. 550kVB. 520 kVC. 525kVD. 500kV7)已知某段10kV的电压等级电力线路的电抗X=50Ω，若取SB=100MVA，UB=10kV，则这段电力线路的电抗标幺值为（B）A、X*=50ΩB、X*=50C、X*=0.5D、X*=58）若已知变压器的容量为SN，两端的电压比为110/11kV。

第一章 思考题及习题答案1-1 什么是电力系统？什么是动力系统？什么是电力网？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体；电力系统加上发电厂的动力部分，称为动力系统；电力系统中传输和分配电能的部分称为电力网。

1-2 电力系统运行的特点是什么？对电力系统有哪些基本要求？答：电力系统运行的特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系密切。

对电力系统的基本要求是：保证安全可靠地供电；保证良好的电能质量；保证系统运行的经济性。

1-3 何谓负荷曲线？电力系统的负荷曲线有哪些？什么是年最大负荷利用小时数？答：负荷曲线是指某一时间段内负荷随时间变化规律的曲线。

电力系统中最常用的是有功日负荷曲线、年最大负荷曲线和年负荷持续曲线。

年最大负荷利用小时数，是指在此时间内，用户以年最大负荷持续运行所消耗的电能恰好等于全年实际消耗的电能。

max T max P 1-4 什么是“无备用接线？什么是“有备用接线”？各有几种形式？各自的优缺点是什么？ 答：无备用接线是指负荷只能从一条路径取得电源的接线方式，包括放射式、干线式、链式。

其优点是简单、经济、运行操作方便，缺点是供电可靠性差，且当线路较长时，线路末端电压较低。

有备用接线是指负荷可以从两条及以上路径取得电源的接线方式，包括双回路的放射式、干线式、链式、环式和两端供电网等。

其优点是供电可靠性高，电压质量好，缺点是运行操作和继电保护复杂，经济性较差1-5 目前我国1kV 以上三相交流系统的额定电压等级有哪些？系统各元件的额定电压如何确定？什么叫电力系统的平均额定电压？答：1kV 以上三相交流系统的额定电压等级有3 kV 、6 kV 、10 kV 、35 kV 、60 kV 、110 kV 、220 kV 、330 kV 、500 kV 和750 kV 。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比线路额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕组的额定电压应比线路额定电压高10%，只有当变压器内阻抗较小，或二次侧直接（包括通过短距离线路）与用电设备相连时，才可比线路额定电压高5%。

电力系统分析朱一纶课后习题选择填空解答第一章1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A、厂用电负荷B、发电负荷C、工业负荷D、供电负荷2）电力网某条线路的额定电压为Un=110kV，则这个电压表示的是（C）A、相电压B、1相电压 C、线电压 D、 3线电压3)以下（A）不是常用的中性点接地方式。

A、中性点通过电容接地B、中性点不接地C、中性点直接接地D、中性点经消弧线圈接地4）我国电力系统的额定频率为（C）A、 30HzB、 40HzC、50HzD、 60Hz5）目前,我国电力系统中占最大比例的发电厂为（B）A、水力发电厂B、火力发电厂C、核电站D、风力发电厂6）以下（D）不是电力系统运行的基本要求。

A、提高电力系统运行的经济性B、安全可靠的持续供电C、保证电能质量D、电力网各节点电压相等7）一下说法不正确的是（B）A、火力发电需要消耗煤、石油B、水力发电成本比较大C、核电站的建造成本比较高 D太阳能发电是理想能源8）当传输的功率（单位时间传输的能量）一定时，（A）A、输电的压越高，则传输的电流越小B、输电的电压越高，线路上的损耗越大C、输电的电压越高，则传输的电流越大D、线路损耗与输电电压无关9）对（A）负荷停电会给国民经济带来重大损失或造成人身事故。

A、一级负荷B、二级负荷C、三级负荷D、以上都不是10）一般用电设备满足（C）A、当端电压减小时，吸收的无功功率增加B、当电源的频率增加时，吸收的无功功率增加C、当端电压增加时，吸收的有功功率增加D、当端电压增加时，吸收的有功功率减少填空题在后面第二章1）电力系统采用有名制计算时，三相对称系统中电压、电流、功率的关系表达式为（A）A．S=UI B．S=3UI C．S=UIcos? D．S=UIsin?2）下列参数中与电抗单位相同的是（B）A、电导B、电阻C、电纳D、导纳3）三绕组变压器的分接头，一般装在（B）A、高压绕组好低压绕组B、高压绕组和中压绕组C、中亚绕组和低压绕组D、三个绕组组装4）双绕组变压器，Γ型等效电路中的导纳为（ A ）A．GT-jBT B．-GT-jBT C．GT+jBT D．-GT+jBT5）电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是（D ）A.电压、电流B.电流、电抗C.电压、电抗D.线电压、三相功率6）额定电压等级为500KV的电力线路的平均额定电压为（C）A. 550kVB. 520 kVC. 525kVD. 500kV7)已知某段10kV的电压等级电力线路的电抗X=50Ω，若取SB=100MVA，UB=10kV，则这段电力线路的电抗标幺值为（B）A、X*=50Ω B、X*=50 C、X*=0.5 D、X*=58）若已知变压器的容量为SN，两端的电压比为110/11kV。

第9章习题9-1选择填空1.简单电力系统的静态稳定判据为（ B ）A．D p E/d δ<0 B. d P E/d δ>0C. d P E/d ω<0D. P E<02.电力系统稳定性不包括（ C ）A．频率稳定 B.功角稳定C．输出功率稳定 D. 电压稳定3.提高电力系统稳定性的一般原则不包括（ C ）A．尽可能提高电力系统的功率极限P E maxB．尽可能减小发电机相对运动的振荡幅度C．尽可能减小输出功率D．抑制电力系统自发振荡的发生4.应用等面积定则判断简单系统暂态稳定时，系统稳定的条件是（ B ）A．加速面积大于减速面积 B. 加速面积小于减速面积C. 加速面积为无限大D. 减速面积为05..小干扰法适用于简单电力系统的（ A ）A．静态稳定性分析 B.暂态稳定性分析C. 潮流分析D.短路故障分析6.分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（ D ）A．正序等效定则B．等耗量微增率准则C．等力矩原则D．等面积定则7.等面积定则主要用于简单电力系统的（ D ）A.潮流计算B.故障计算C.调压计算D.暂态稳定性分析8. 提高电力系统稳定性的措施中不包括（ B ）A ．输电线路设置开关站B ．输电线路中串联电感C ．变压器中性点经小阻抗接地D ．输电线路中串联电容9.电力系统出现频率下降的主要原因是系统的（ B ）A ．负荷消耗的无功功率过大 B.负荷消耗的有功功率过大C ．电源提供的无功功率过大 D.电源提供的有功功率过大10. 励磁调节使发电机电势E G 随着δ增大而（ A ）A ．增大 B.减小C ．不变 D. 不一定9-2 填空1.电力系统静态稳定性判据是（ 0d dP E >δ）。

2. 为了保证电力系统安全可靠运行，要求留有一定的静态稳定储备。

静态稳定功率储备系数K P 为（ 100%P P -P K EE Emax P ⨯= ） 3.电力系统稳定性主要包括了（频率稳定、电压稳定和功角稳定）三个方面。

电力系统分析朱一纶课后习题选择填空解答第一章1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A、厂用电负荷B、发电负荷C、工业负荷D、供电负荷2）电力网某条线路的额定电压为Un=110kV，则这个电压表示的是（C）A、相电压 B、1相电压 C、线电压 D、 3线电压3)以下（A）不是常用的中性点接地方式。

A、中性点通过电容接地B、中性点不接地C、中性点直接接地D、中性点经消弧线圈接地4）我国电力系统的额定频率为（C）A、 30HzB、 40HzC、50HzD、 60Hz5）目前,我国电力系统中占最大比例的发电厂为（B）A、水力发电厂B、火力发电厂C、核电站D、风力发电厂6）以下（D）不是电力系统运行的基本要求。

A、提高电力系统运行的经济性B、安全可靠的持续供电C、保证电能质量D、电力网各节点电压相等7）一下说法不正确的是（B）A、火力发电需要消耗煤、石油B、水力发电成本比较大C、核电站的建造成本比较高 D太阳能发电是理想能源8）当传输的功率（单位时间传输的能量）一定时，（A）A、输电的压越高，则传输的电流越小B、输电的电压越高，线路上的损耗越大C、输电的电压越高，则传输的电流越大D、线路损耗与输电电压无关9）对（A）负荷停电会给国民经济带来重大损失或造成人身事故。

A、一级负荷B、二级负荷C、三级负荷D、以上都不是10）一般用电设备满足（C）A、当端电压减小时，吸收的无功功率增加B、当电源的频率增加时，吸收的无功功率增加C、当端电压增加时，吸收的有功功率增加D、当端电压增加时，吸收的有功功率减少填空题在后面第二章1）电力系统采用有名制计算时，三相对称系统中电压、电流、功率的关系表达式为（A）A．S=UI B．S=3UI C．S=UIcos? D．S=UIsin?2）下列参数中与电抗单位相同的是（B）A、电导B、电阻C、电纳D、导纳3）三绕组变压器的分接头，一般装在（B）A、高压绕组好低压绕组B、高压绕组和中压绕组C、中亚绕组和低压绕组D、三个绕组组装4）双绕组变压器，Γ型等效电路中的导纳为（ A ）A．GT-jBT B．-GT-jBT C．GT+jBT D．-GT+jBT5）电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是（D ）A.电压、电流B.电流、电抗C.电压、电抗D.线电压、三相功率6）额定电压等级为500KV的电力线路的平均额定电压为（C）A. 550kVB. 520 kVC. 525kVD. 500kV7)已知某段10kV的电压等级电力线路的电抗X=50Ω，若取SB=100MVA，UB=10kV，则这段电力线路的电抗标幺值为（B）A、X*=50Ω B、X*=50 C、X*=0.5 D、X*=58）若已知变压器的容量为SN，两端的电压比为110/11kV。
