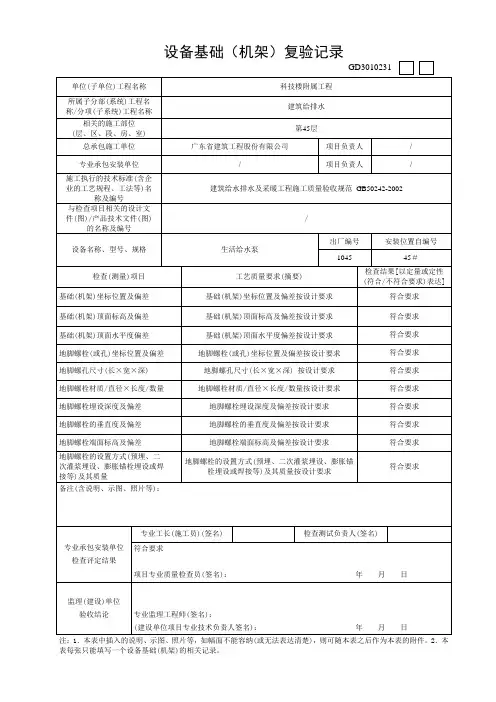

31设备基础(机架)复验记录

设备基础（机架）复验记录GD3010231单位(子单位)工程名称科技楼附属工程所属子分部(系统)工程名称/分项(子系统)工程名称建筑给排水相关的施工部位(层、区、段、房、室)第45层总承包施工单位广东省建筑工程股份有限公司项目负责人/ 专业承包安装单位/ 项目负责人/施工执行的技术标准(含企业的工艺规程、工法等)名称及编号建筑给水排水及采暖工程施工质量验收规范GB50242-2002与检查项目相关的设计文件(图)/产品技术文件(图)的名称及编号/设备名称、型号、规格生活给水泵出厂编号安装位置自编号1045 45＃检查(测量)项目工艺质量要求(摘要) 检查结果[以定量或定性(符合/不符合要求)表达]基础(机架)坐标位置及偏差基础(机架)坐标位置及偏差按设计要求符合要求基础(机架)顶面标高及偏差基础(机架)顶面标高及偏差按设计要求符合要求基础(机架)顶面水平度偏差基础(机架)顶面水平度偏差按设计要求符合要求地脚螺栓(或孔)坐标位置及偏差地脚螺栓(或孔)坐标位置及偏差按设计要求符合要求地脚螺孔尺寸(长×宽×深) 地脚螺孔尺寸(长×宽×深) 按设计要求符合要求地脚螺栓材质/直径×长度/数量地脚螺栓材质/直径×长度/数量按设计要求符合要求地脚螺栓埋设深度及偏差地脚螺栓埋设深度及偏差按设计要求符合要求地脚螺栓的垂直度及偏差地脚螺栓的垂直度及偏差按设计要求符合要求地脚螺栓端面标高及偏差地脚螺栓端面标高及偏差按设计要求符合要求地脚螺栓的设置方式(预埋、二次灌浆埋设、膨胀锚栓埋设或焊接等)及其质量地脚螺栓的设置方式(预埋、二次灌浆埋设、膨胀锚栓埋设或焊接等)及其质量按设计要求符合要求备注(含说明、示图、照片等)：专业承包安装单位检查评定结果专业工长(施工员)(签名) 检查测试负责人(签名)符合要求项目专业质量检查员(签名)：年月日监理(建设)单位验收结论专业监理工程师(签名)：(建设单位项目专业技术负责人签名)：年月日注：1．本表中插入的说明、示图、照片等，如幅面不能容纳(或无法表达清楚)，则可随本表之后作为本表的附件。

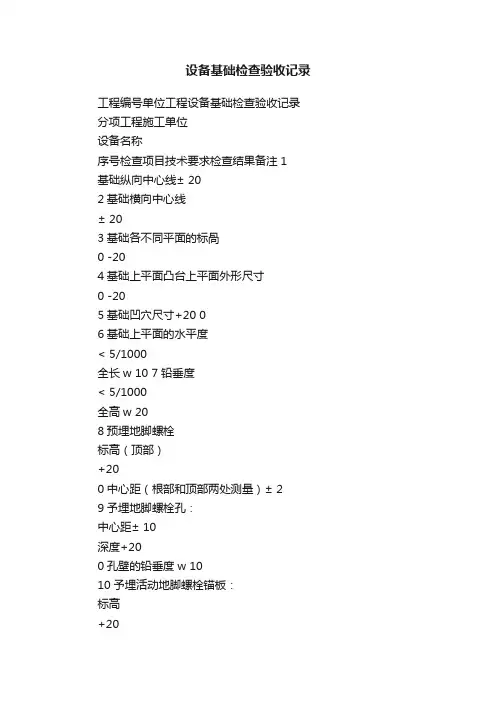

设备基础检查验收记录
工程编号单位工程设备基础检查验收记录分项工程施工单位
设备名称
序号检查项目技术要求检查结果备注1
基础纵向中心线± 20
2基础横向中心线
± 20
3基础各不同平面的标咼
0 -20
4基础上平面凸台上平面外形尺寸
0 -20
5基础凹穴尺寸+20 0
6基础上平面的水平度
< 5/1000
全长w 10 7铅垂度
< 5/1000
全高w 20
8预埋地脚螺栓
标高（顶部）
+20
0中心距（根部和顶部两处测量）± 2
9予埋地脚螺栓孔：
中心距± 10
深度+20
0孔壁的铅垂度w 10
10予埋活动地脚螺栓锚板：
标高
+20
0中心距± 5水平度（带槽的锚板）w 5水平度（带螺纹孔的锚板）w 2
分部工程安装图号施工日期年月日
自检：施工负责人：质检员意见：监理意见：
班组长：技术负责人：质检员：监理代表：。
