SH/T 3503—2007

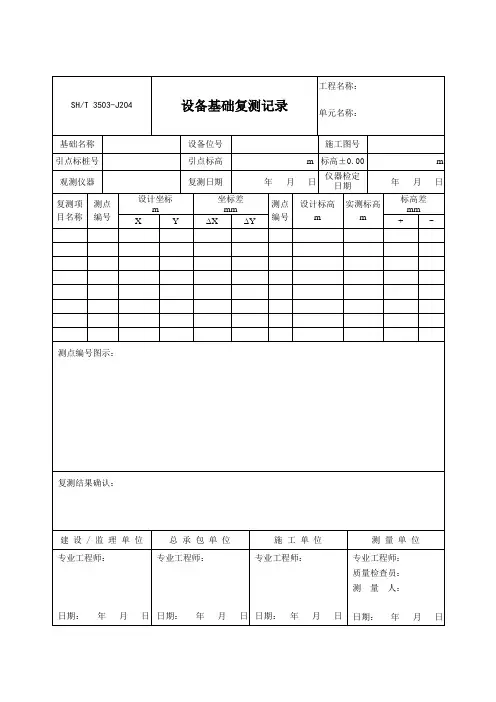

B.4 SH/T3503－J204 “设备基础复测记录”中的测量数据为基础整体的定位数据，包括设计坐标和标高。
“复测结果确认”栏由建设/监理单位填写。
B.5～B.8 设备基础中各部位具体定位数据的记录可根据设备基础形式的不同选用专门的表格填写，包括SH/T3503－J205“块体式设备基础允许偏差项目复测记录”、SH/T3503－J206“整体框架式设备基础允许偏差项目复测记录”、SH/T3503－J207“储罐基础允许偏差项目复测记录（一）、（二）”和SH/T3503－J208“球罐基础允许偏差项目复测记录”等。
此类表格作为土建施工单位即表中“施工单位”在设备基础施工完毕并符合质量要求后，交付安装单位即表中“接收单位”的用表，表格中的“复测结果确认”栏由建设/监理单位填写并签认。
B.4 SH/T3503－J204 “设备基础复测记录”中的测量数据为基础整体的定位数据，包括设计坐标和标高。
“复测结果确认”栏由建设/监理单位填写。
B.5～B.8 设备基础中各部位具体定位数据的记录可根据设备基础形式的不同选用专门的表格填写，包括SH/T3503－J205“块体式设备基础允许偏差项目复测记录”、SH/T3503－J206“整体框架式设备基础允许偏差项目复测记录”、SH/T3503－J207“储罐基础允许偏差项目复测记录（一）、（二）”和SH/T3503－J208“球罐基础允许偏差项目复测记录”等。
此类表格作为土建施工单位即表中“施工单位”在设备基础施工完毕并符合质量要求后，交付安装单位即表中“接收单位”的用表，表格中的“复测结果确认”栏由建设/监理单位填写并签认。
SH/T 3503—2007B.4 SH/T3503－J204 “设备基础复测记录”中的测量数据为基础整体的定位数据，包括设计坐标和标高。
“复测结果确认”栏由建设/监理单位填写。
B.5～B.8 设备基础中各部位具体定位数据的记录可根据设备基础形式的不同选用专门的表格填写，包括SH/T3503－J205“块体式设备基础允许偏差项目复测记录”、SH/T3503－J206“整体框架式设备基础允许偏差项目复测记录”、SH/T3503－J207“储罐基础允许偏差项目复测记录（一）、（二）”和SH/T3503－J208“球罐基础允许偏差项目复测记录”等。
此类表格作为土建施工单位即表中“施工单位”在设备基础施工完毕并符合质量要求后，交付安装单位即表中“接收单位”的用表，表格中的“复测结果确认”栏由建设/监理单位填写并签认。

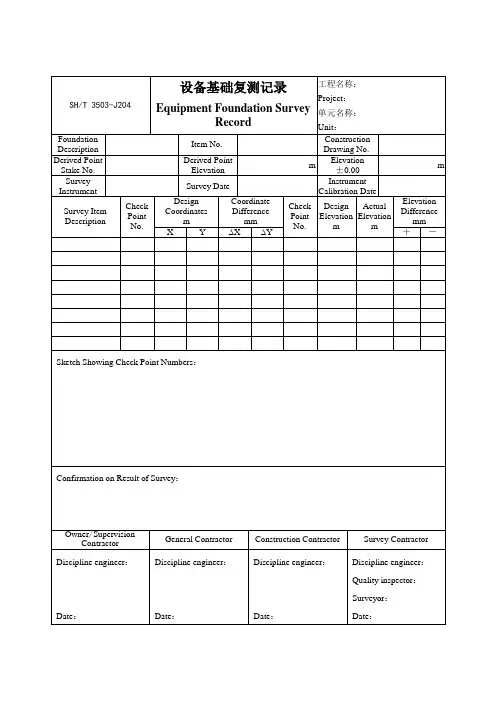

B.4 SH/T3503－J204 Measured data in “Equipment foundation survey record” including design coordinate and elevation is locating data of foundation. Topic with “Confirmation on Result of Survey” mus t be signed by Construction Contractor or Supervision Contractor.B.5～B.8 Specific locating data record of each section of equipment foundation could choose special forms according to different type of equipment foundation. Including SH/T3503－J205 “Block T ype Equipment Foundation Allowable Deviation Item Survey Record”, SH/T3503－J206 “Integrated Framework Type Equipment Foundation Allowable Deviation Item Survey Record”, SH/T3503－J207 “Storage Tank Foundation Allowable Deviation Item Survey Record (1),(2)” and SH/T3503－J208 “Spherical Tank Foundation Allowable Deviation Item Survey Record” etc. These kinds of forms would be delivered to Installation Contractor (refers to T ake-over Party in the form) after completed the construction of equipment foundation an d satisfied the quality requirement. Topic with “Confirmation on Result of Survey” of the form must be signed and confirmed by Construction Contractor or Supervision Contractor。

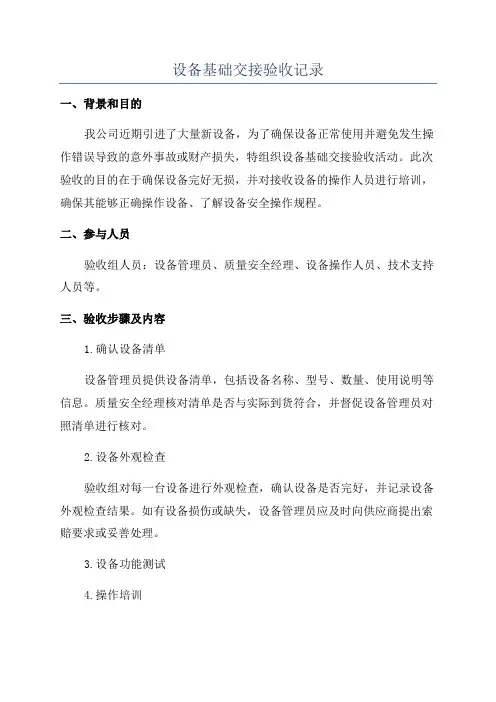

设备基础交接验收记录一、背景和目的我公司近期引进了大量新设备，为了确保设备正常使用并避免发生操作错误导致的意外事故或财产损失，特组织设备基础交接验收活动。
此次验收的目的在于确保设备完好无损，并对接收设备的操作人员进行培训，确保其能够正确操作设备、了解设备安全操作规程。
二、参与人员验收组人员：设备管理员、质量安全经理、设备操作人员、技术支持人员等。
三、验收步骤及内容1.确认设备清单设备管理员提供设备清单，包括设备名称、型号、数量、使用说明等信息。
质量安全经理核对清单是否与实际到货符合，并督促设备管理员对照清单进行核对。
2.设备外观检查验收组对每一台设备进行外观检查，确认设备是否完好，并记录设备外观检查结果。
如有设备损伤或缺失，设备管理员应及时向供应商提出索赔要求或妥善处理。
3.设备功能测试4.操作培训供应商或技术支持人员为操作人员提供设备的详细操作培训，包括设备的基本使用方法、安全操作规程、常见故障处理等。
操作人员应认真学习并提出问题。
供应商或技术支持人员应解答操作人员的问题，确保操作人员能够熟练操作设备。
5.书面资料及技术支持验收组要求供应商提供设备的相关书面资料，包括设备说明书、维修手册等。
同时，要求供应商提供必要的技术支持，确保设备正常使用及遇到问题时能够及时解决。
四、验收结论设备管理员、质量安全经理、设备操作人员共同讨论，并达成以下验收结论：1.所有设备均符合设备清单要求，无损坏或缺失情况。
2.设备功能正常，通过了功能测试。
3.操作人员已经接受了详细的设备操作培训，并掌握了设备的基本使用方法和安全操作规程。
4.供应商提供了必要的书面资料和技术支持。
五、改进措施经讨论，提出以下改进措施：1.设备管理员要加强进货验收工作，确保设备的完好无损。
2.建立设备维护保养制度，定期对设备进行维护保养，延长设备使用寿命。
3.提高操作人员的安全意识，定期进行设备操作培训和技能提升。
六、结论通过设备基础交接验收活动，确保了引进设备的质量和完好度，提高了设备操作人员的操作能力和安全意识，为设备的正常使用和延长使用寿命提供了保障。
设备基础检查验收记录
工程编号单位工程设备基础检查验收记录分项工程施工单位
设备名称
序号检查项目技术要求检查结果备注1
基础纵向中心线± 20
2基础横向中心线
± 20
3基础各不同平面的标咼
0 -20
4基础上平面凸台上平面外形尺寸
0 -20
5基础凹穴尺寸+20 0
6基础上平面的水平度
< 5/1000
全长w 10 7铅垂度
< 5/1000
全高w 20
8预埋地脚螺栓
标高（顶部）
+20
0中心距（根部和顶部两处测量）± 2
9予埋地脚螺栓孔：
中心距± 10
深度+20
0孔壁的铅垂度w 10
10予埋活动地脚螺栓锚板：
标高
+20
0中心距± 5水平度（带槽的锚板）w 5水平度（带螺纹孔的锚板）w 2
分部工程安装图号施工日期年月日
自检：施工负责人：质检员意见：监理意见：
班组长：技术负责人：质检员：监理代表：。
