641设备基础-机架复验记录

机柜机架配线架安装检验批质量验收记录机柜、机架、配线架是网络机房或数据中心中重要的基础设施之一，它们的安装质量决定了整个网络架构的稳定性和可靠性。

为了确保安装质量达到标准要求，需要进行质量验收记录。

以下是一份机柜、机架、配线架安装检验批质量验收记录的样本：编号：_______________日期：_______________项目名称：机柜、机架、配线架安装安装单位：___________________监理单位：___________________一、安装情况1.机柜安装1.1机柜标识正确、清晰可辨。

1.2机柜底座垂直度和水平度符合要求，无倾斜或摇动。

1.3机柜连接件安装牢固，无松动或缺失。

1.4机柜外表面无明显划伤、变形或破损。

1.5机柜配线孔位置准确，边缘整齐，无锈蚀或毛刺。

1.6机柜配线孔内无多余、松动的残留物。

2.机架安装2.1机架标识清晰、正确。

2.2机架底座垂直度和水平度符合要求，无倾斜或摇动。

2.3机架连接件安装牢固，无松动或缺失。

2.4机架外表面无明显划伤、变形或破损。

2.5机架配线孔位置准确，边缘整齐，无锈蚀或毛刺。

2.6机架配线孔内无多余、松动的残留物。

3.配线架安装3.1配线架标识清晰、正确。

3.2配线架安装位置符合设计要求，与周围设备保持适当的间距。

3.3配线架连接件安装牢固，无松动或缺失。

3.4配线架外表面无明显划伤、变形或破损。

3.5配线架配线孔位置准确，边缘整齐，无锈蚀或毛刺。

3.6配线架配线孔内无多余、松动的残留物。

二、其他要求1.安全性1.1机柜、机架、配线架的安装是否符合相关安全标准。

1.2是否有明显的尖角或边缘，是否采取了安全防护措施。

2.技术要求2.1是否严格按照设计要求进行安装。

2.2安装工艺是否规范，是否采用了合适的工具和材料。

2.3机柜、机架、配线架的布线是否合理，配线是否整齐、美观。

三、验收结果根据安装情况和其他要求进行了全面的检查和评估，现将验收结果汇总如下：1.机柜安装合格___________2.机架安装合格___________3.配线架安装合格___________四、存在的问题及处理意见1.问题描述：处理意见：2.问题描述：处理意见：五、质量评定根据以上的检查结果和问题处理意见，对安装工作进行质量评定：1.机柜安装质量评定：___________2.机架安装质量评定：___________3.配线架安装质量评定：___________六、主要参与人员1.验收人员：___________________2.安装人员：___________________3.监理人员：___________________七、备注______________________________________________________________________________________以上是一份机柜、机架、配线架安装检验批质量验收记录的样本，供参考使用。

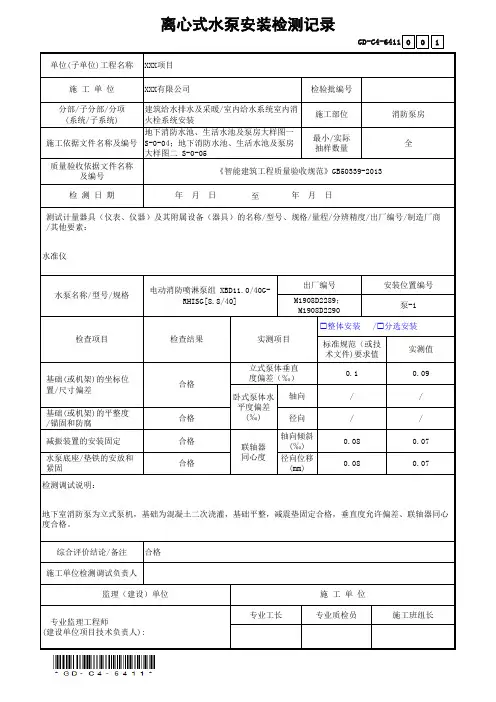

1至基础(或机架)的坐标位 置/尺寸偏差合格卧式泵体水 平度偏差 (‰)联轴器 同心度地下室消防泵为立式泵机，基础为混凝土二次浇灌，基础平整，减震垫固定合格，垂直度允许偏差、联轴器同心度合格。

专业监理工程师(建设单位项目技术负责人):专业工长专业质检员施工班组长水准仪水泵名称/型号/规格电动消防喷淋泵组 XBD11.0/40G-RHISG[8.8/40]检查项目检查结果综合评价结论/备注合格施工单位检测调试负责人监理（建设）单位施 工 单 位 水泵底座/垫铁的安放和 紧固合格径向位移 (mm)0.080.07检测调试说明：基础(或机架)的平整度 /锚固和防腐合格径向// 减振装置的安装固定合格轴向倾斜 (‰)0.080.07标准规范（或技 术文件)要求值实测值立式泵体垂直 度偏差（‰）0.10.09轴向//实测项目测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商 /其他要素：出厂编号安装位置编号M1908D2289；M1908D2290泵-1整体安装/ 分选安装质量验收依据文件名称及编号《智能建筑工程质量验收规范》GB50339-2013检 测 日 期年 月 日年 月 日分部/子分部/分项 (系统/子系统)建筑给水排水及采暖/室内给水系统室内消火栓系统安装施工部位消防泵房施工依据文件名称及编号地下消防水池、生活水池及泵房大样图一S-0-04；地下消防水池、生活水池及泵房大样图二 S-0-05最小/实际 抽样数量全离心式水泵安装检测记录GD-C4-6411单位(子单位)工程名称XXX项目施 工 单 位XXX有限公司检验批编号。

2022 年6 月版1 ※2 ※31 2 ※3※4 567 8 9 101112131415 图纸会审、设计变更、洽商记录，涉及建造节能、水、暖、电、燃气、通讯等的设计变更和审图机构批准文件工程质量事故报告及事故处理资料工程停工通知书及复工通知书、整改通知书及整改报告,不合格或者不符合要求事项处理资料建造给排水分部工程设备及主要材料(配件)进场检查验收记录汇总表建造给排水分部工程设备及主要材料(配件)进场复验抽检报告汇总表调压阀(装置)调试记录阀门、配件安装前检查试验记录预埋套管隐蔽验收记录(包括穿越地下室或者地下构筑物的外墙处、穿越屋面处、穿越钢筋混凝土水池(箱)的壁板或者底板连接管道时防水套管) 管道(管件／部件)焊接记录管道系统冲洗(吹扫)记录至少应包含水源(市政供水、自备井水等)、水处理设施出水及最不利用水点的全部常规指标及项目所在地实施的非常规指标)室内给水管道系统通水试验记录卫生器具满水和通水试验记录设备基础/机架复验记录备注161718191 2 ※3 4 5 6 7 ※8 ※9 10 ※11 12131415 ※16 ※171 2 离心式水泵安装检测记录水泵试运转测试记录非密闭水箱满水试验记录建造给排水分部工程安全和功能检验资料核查及主要功能抽查记录建造电气分部工程设备及主要材料(配件)进场检查验收记录汇总表；建造电气分部工程设备及主要材料(配件)进场复验抽检报告汇总表含充电桩)路线装置直流电阻测试记录电气装置送电检测调试记录电气照明系统运行试验记录低压配电系统接地故障回路阻抗测试记录电源质量检测报告平均照度、照明功率密度及普通显色指数检测报告柴油发机电组运行试验前静态测试记录、负载连续运行试验记录、及负载试验报告。

不间断电源(UPS) /应急电源(EPS)机组运行试验记录漏电保护装置测试记录建造电气装置抽查检测报告建造电气分部工程安全和功能检验资料核查及主要功能抽查记录通风、空调分部工程设备及主要材料(配件) 进场检查验收记录汇总表(包备注34 ※56 ※7 ※8 ※91011121314151617 ※181920212223242526 通风、空调分部工程主要材料(配件)进场复验抽检报告汇总表()风机盘管机组性能检验报告、安装前测试记录风管严密性和强度检测报告或者风管安装后严密性测试记录冷却塔性能检测报告、冷却塔安装检测记录或者冷却塔试运转测试记录凝结水系统充水及排水测试记录制冷、空调、水管道强度试验、严密性试验记录阀门(配件)安装前检查试验记录设备基础/机架复验记录离心式水泵安装记录水泵试运转测试记录管道(管件／部件)焊接记录防火风阀防排烟风阀(风口)检查试验记录通风机／空调风机试运转检测记录防烟加压送风系统送风量测试记录防烟加压送风系统正压测试记录防烟、排烟系统工程验收记录(《建造防烟排烟系统技术标准》GB51251-2022 附录F 表F－1 )室内空气温度和湿度检测报告或者空调室内空气环境参数测试记录制冷机组性能系数检测报告空调机组(冷冻、冷却)水流量检测报告或者空调水流量测试记录空调机组冷冻水供回水温差检测报告定风量系统平衡度检测报告通风与空调系统总风量和风口风量检测报告或者通风与空调系统总/干管/支管风量测试记录及风口风量调试记录组合式空调机组漏风率检测报告或者现场组装漏风量测试记录通风与空调分部工程安全和功能检验资料核查及主要功能抽查记录备注※1 2 ※3 ※4 ※5 6※1 23 4 5※6 ※78 9 ※101 2 3 4 电梯分项、分部工程质量验收记录设备出厂合格证书和随机文件接地电阻测试记录绝缘电阻测试记录电梯建造检测报告(特检机构出具，无表式)电梯安全使用合格证智能建造分项、分部工程验收记录智能建造分部工程主要使用功能和安全性能第三方实体检测资料/实体质量抽查记录；智能建造分部工程设备及主要材料(配件)产品质量证明文件汇总表；智能建造分部工程设备及主要材料(配件)进场检查验收记录汇总表；智能能建造分部工程设备及主要材料(配件)进场复验抽检报告汇总表；电气火灾监控系统调试、检测、验收记录(《火灾自动报警系统施工及验收标准》GB 50166-2022 表E.5)消防设备电源监控系统调试、检测、验收记录(《火灾自动报警系统施工及验收标准》GB 50166-2022 表E.6)火灾自动报警系统施工过程质量检查验收记录火灾自动报警系统工程安全和功能检验资料核查及主要功能抽查记录分部(建造设备)工程质量验收记录设备、主要材料(配件)进场验收记录及复验记录(包括电缆、电线、管材、风机盘管机组、绝热材料、卫生器具、灯具、风机、冷却塔、泵组、变压器、电梯、成品水箱、抗震支架后置锚固件、止回排气阀、排气扇等)生活饮用水、直饮水、集中生活热水、游泳池水、采暖空调系统用水、景观水体、非传统水源供水的水质检测报告风管严密性和强度检测报告或者风管安装后严密性测试记录2022 年6 月版备注5 6 7 8 91011121 2 3 4 ※5 6 ※7 8 9 10 ※111213 ※14 15 一氧化碳监测装置和相关控制装置联动调试记录、试运行记录减压阀调试记录照度、功率密度及普通显色指数检测记录电源质量检测记录通风与空调系统节能性能检测报告循环冷却水系统(冷却塔)运行调试记录(循环冷却水系统停运时刻，集水盘或者平衡水箱应不溢水；启动时刻补水管不应补水。

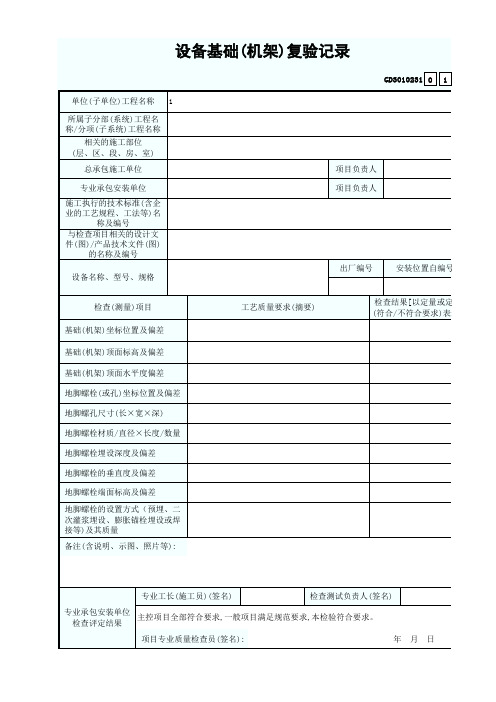

至设备基础/机架复验记录
GD-C4-641
单位(子单位)工程名称
1施工单位
检验批编号 分部/子分部/分项
（或系统/子系统)
施工部位 施工依据文件名称及编号
请选择XX执行标准质量验收依据文件名称及编号现场检测结果（实测值）
检测日期年 月 日年 月 日
测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其他要素：
设计文件(图)/产品技术文
件(图)的名称及编号
最小/实际 抽样数量检测调试说明：
设备名称/型号、规格/出厂编号/安装位置及编号：
检查项目规范（或设计或产品技术文件）要求综合评价结论/备注
施工单位检测调试负责人
监理(建设)单位
施工单位专业监理工程师
(建设单位项目技术负责
人):专业工长专业质检员施工班组长。

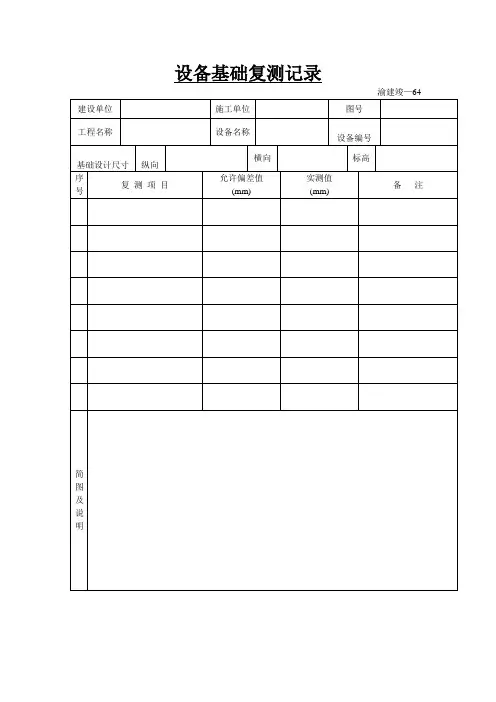

设备基础复测记录通02 编号No：单位（子单位）工程名称安装工程（一期氧化沟）分部（子分部）工程名称机械设备分项工程名称泵类设备施工图号基础名称射流循环泵基础验收日期复测项目测点号.设计标高（mm）允许偏差(mm)实测标高（mm）复测项目测点号.设计标高（mm）允许偏差(mm)实测标高（mm）标高1 4750 ±2 4750.7标高13 4750 ±2 4751.32 4750 ±2 4750.3 14 4750 ±2 4750.83 4750 ±2 4750 15 4750 ±2 4750.84 4750 ±2 4750.3 16 4750 ±2 47515 4750 ±2 4750.2 17 4750 ±2 4751.16 4750 ±2 4750.3 18 4750 ±2 4750.97 4750 ±2 4750.2 19 4750 ±2 4750.48 4750 ±2 4750.5 20 4750 ±2 4750.39 4750 ±2 4750 21 4750 ±2 475010 4750 ±2 4750.3 22 4750 ±2 4750.411 4750 ±2 4750 23 4750 ±2 4750.712 4750 ±2 4751 24 4750 ±2 4750.41 2 7 8 13 14 19 20东5 6 9 10 15 16 21 223 4 11 12 17 18 23 24验收意见：尺寸符合设计要求，偏差均在允许范围之内，无其他缺陷符合设计及规范要求，合格。

建设单位\监理单位专业工程师（签名）年月日总承包单位专业工程师（签名）年月日施工专业工程师测量人：质检员：年月日设备基础复测记录通02 编号No：单位（子单位）工程名称宁波海越丙烷与混合碳四利用项目分部（子分部）工程名称常压产品罐组分项工程名称泵棚工艺设备P-10605、P-10604 施工图号E1202-22106-C-00-04基础名称模块基础验收日期2013-09-12复测项目测点号.设计标高（mm）允许偏差(mm)实测标高（mm）复测项目测点号.设计标高（mm）允许偏差(mm)实测标高（mm）标高1 4400 ±2 4400.3标高132 4400 ±2 4400.4 143 4400 ±2 4400.8 154 4400 ±2 4400.6 165 4400 ±2 4400.6 176 4400 ±2 4400.7 187 4400 ±2 4401 198 4400 ±2 4400.8 209 4400 ±2 4400.9 2110 4400 ±2 4400.7 2211 4400 ±2 4400.8 2312 4400 ±2 4400.9 241 2 7 8 东5 6 9 10 3 4 11 12 验收意见：尺寸符合设计要求，偏差均在允许范围之内，无其他缺陷符合设计及规范要求,合格。
