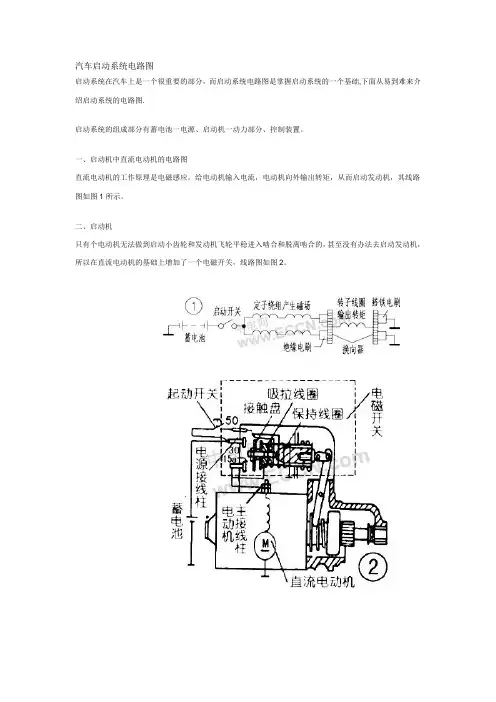

汽车启动系统电路图启动系统在汽车上是一个很重要的部分，而启动系统电路图是掌握启动系统的一个基础,下面从易到难来介绍启动系统的电路图.启动系统的组成部分有蓄电池一电源、启动机一动力部分、控制装置。
一、启动机中直流电动机的电路图直流电动机的工作原理是电磁感应。
给电动机输入电流，电动机向外输出转矩，从而启动发动机，其线路图如图1所示。
二、启动机只有个电动机无法做到启动小齿轮和发动机飞轮平稳进入啮合和脱离啮合的，甚至没有办法去启动发动机，所以在直流电动机的基础上增加了一个电磁开关，线路图如图2。
启动开关闭合后，可移动铁芯在保持和吸拉两个线圈的共同作用下向左移动，带动拨叉使驱动小齿轮向右移动:同时,直流电动机的定子和转子线圈内流经的是小电流,输出转矩小,使驱动小齿轮和飞轮平稳啮合.当铁芯移动到最左侧时，铁芯左端的金属盘同时接触电源接线柱和电动机主接线柱，短路吸拉线圈，电流直接由电源接线柱流到电动机主接线柱，增强了启动时的点火能量和直流电动机的输出转矩,使发动机容易启动。
三、增加了启动继电器的电路图启动开关直接和电磁开关连接，流经的是大电流。
当开关断开时，易产生火花,损害开夭,所以增设了启动继电器，用小电流控制大电流，线路如图3所示.说明：附加电阻接线柱是启动时短路点火系统中的附加电阻,目的是为了增强启动时的点火能量。
原理：小电流经过启动开关、启动继电器中的线圈控制经触电到启动机的大电流，从而保护启动开关。
四、增设了启动复合继电器的电路图为了防止驾驶员在启动结束后没有及时断开启动开关，通过保护继电器自动断开线路，线路图如图4所示.工作原理：当发动机启动后,发电机中性点输出电压，使保护继电器中的线圈流过电流，产生磁场，使K2断开，故启动继电器中的线圈形成断路，使K1断开,从而断开启动机中的电流。
在启动开关没有断开的情况下,保护启动机。
以上是启动机中最常用的电路图，掌握了此电路图,为实际的线路连接和启动系统的故障诊断打下一个基础。
起动开关直接控制起动机的控制电路的工作原理起动开关直接控制起动机的控制电路是非常常见的电路，它的工作原理是基于控制电路的设计来实现的。
控制电路的设计是基于要控制的设备和系统的性质和需求来实现的，下面我们来详细了解一下这个电路的工作原理。
1. 起动机的原理首先要了解起动机的原理，起动机是一种将电能转化为机械能来帮助发动机启动的电机，其主要组成部分是电动机和传动机构。
当起动机的电动机运转时，其输出的机械能可以驱动发动机转动，从而让发动机启动。
2. 控制电路的设计在起动机控制电路的设计中，我们需要考虑的是如何通过控制电路来实现对起动机的控制。
我们需要设计一个电路来控制起动机的启动、停止和状态监测等。
首先，我们需要选择一个合适的起动开关作为控制信号的输入。
这个开关可以是手动操作的，也可以是自动感应的。
无论哪种类型的开关，它的作用都是将开关的信号转换为控制信号来控制起动机的运转。
3. 控制电路的工作原理控制电路的工作原理是基于开关的信号转换和电路的控制逻辑来实现的。
一般来说，我们需要将开关的信号进行处理，得到所需要的控制信号。
例如，我们需要将手动操作的开关进行逆变处理，将其输入信号转换为直流电信号，然后通过其他元件来进行信号延时、驱动和保护等。
在控制电路中，我们还需要加入一些保护电路来保证起动机的安全运行。
例如，我们需要增加启动保护电路，防止控制信号误操作导致启动机器损坏。
同时，我们还需要加入过载保护电路，防止起动机在超过其额定负荷时受损。
总之，起动开关直接控制起动机的控制电路的工作原理是基于控制电路的设计和控制逻辑来实现的。
通过对开关信号的处理和电路的保护措施，可以有效地实现对起动机的安全、稳定和可靠的控制。

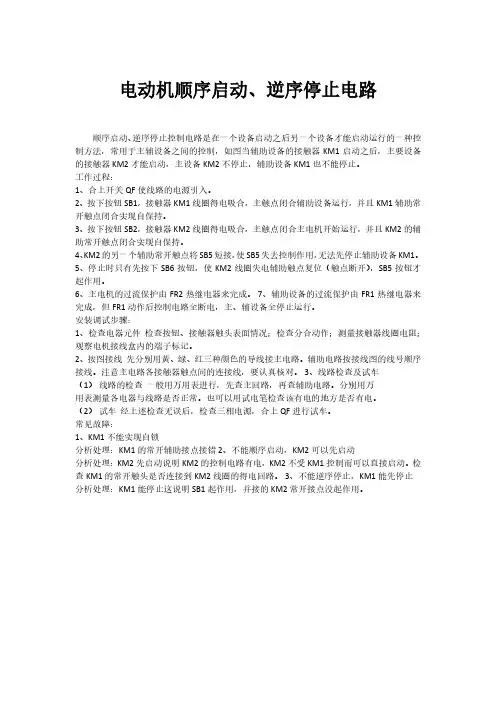

电动机顺序启动、逆序停止电路顺序启动、逆序停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法，常用于主辅设备之间的控制，如图当辅助设备的接触器KM1启动之后，主要设备的接触器KM2才能启动，主设备KM2不停止，辅助设备KM1也不能停止。
工作过程：1、合上开关QF使线路的电源引入。
2、按下按钮SB1，接触器KM1线圈得电吸合，主触点闭合辅助设备运行，并且KM1辅助常开触点闭合实现自保持。
3、按下按钮SB2，接触器KM2线圈得电吸合，主触点闭合主电机开始运行，并且KM2的辅助常开触点闭合实现自保持。
4、KM2的另一个辅助常开触点将SB5短接，使SB5失去控制作用，无法先停止辅助设备KM1。
5、停止时只有先按下SB6按钮，使KM2线圈失电辅助触点复位（触点断开），SB5按钮才起作用。
6、主电机的过流保护由FR2热继电器来完成。
7、辅助设备的过流保护由FR1热继电器来完成，但FR1动作后控制电路全断电，主、辅设备全停止运行。
安装调试步骤：1、检查电器元件检查按钮、接触器触头表面情况；检查分合动作；测量接触器线圈电阻；观察电机接线盒内的端子标记。
2、按图接线先分别用黄、绿、红三种颜色的导线接主电路。
辅助电路按接线图的线号顺序接线。
注意主电路各接触器触点间的连接线，要认真核对。
3、线路检查及试车（1）线路的检查一般用万用表进行，先查主回路，再查辅助电路。
分别用万用表测量各电器与线路是否正常。
也可以用试电笔检查该有电的地方是否有电。
（2）试车经上述检查无误后，检查三相电源，合上QF进行试车。
常见故障：1、KM1不能实现自锁分析处理：KM1的常开辅助接点接错 2、不能顺序启动，KM2可以先启动分析处理：KM2先启动说明KM2的控制电路有电，KM2不受KM1控制而可以直接启动。
检查KM1的常开触头是否连接到KM2线圈的得电回路。
3、不能逆序停止，KM1能先停止分析处理：KM1能停止这说明SB1起作用，并接的KM2常开接点没起作用。
三相异步电动机直接启动电路工作原理一、引言三相异步电动机是工业领域中常见的电动机之一，广泛应用于各种机械设备中，如风机、水泵、压缩机等。
在实际应用中，为了启动电动机，需要一种可靠的启动方法。
本文就三相异步电动机的直接启动电路工作原理进行详细介绍。
二、直接启动电路的组成三相异步电动机直接启动电路由以下几个主要组成部分构成：1.电源供应：一般使用的是三相交流电源。
2.启动电器：包括接触器、断路器、热继电器等。
3.电动机：三相异步电动机。
4.控制电路：提供电机启动、运行和停止控制信号。
三、工作原理1.启动阶段在电动机开始启动的瞬间，通过启动按钮或自动启动信号，将控制电路中的接触器闭合，使电源供应直接连接到电动机的三个相线上。
此时电动机处于起动状态，异步电动机的转子开始旋转。
2.运行阶段当电动机启动后，在控制电路中的热继电器感应到电流上升到设定值时，会保持接触器闭合状态，电动机将继续运行。
在运行阶段，电动机的转子将按照电源的运行频率和电动机的极对数进行旋转，实现机械设备的工作需求。
3.停止阶段当需要停止电动机运行时，通过停止按钮或自动停止信号，将控制电路中的热继电器失去电流，导致接触器打开，电动机的供电被切断，停止旋转。
四、电路中的保护措施为了保证电动机的安全运行和设备的稳定工作，直接启动电路中通常加入了一些保护措施：1.过载保护：当电动机运行过程中，电流超过额定值时，热继电器会感应到电流异常，并切断电源。
2.短路保护：当电路出现短路时，断路器会自动断开电源，避免损坏电动机和设备。
3.相序保护：电动机的启动和运行需要保证三个相线的相序正确，否则电机无法正常工作。
4.接地保护：在电路中加入接地装置，保护电动机和设备免受电流泄露和漏电的影响。
五、总结通过对三相异步电动机直接启动电路工作原理的详细介绍，我们可以了解到直接启动电路是一种简单直接的电动机启动方法。
它通过闭合控制电路中的接触器，将电源直接连接到电动机三个相线上，实现电动机的启动、运行和停止。
