电动机启动控制电路图

直流电动机控制电路一、直流电动机的启动1.并励直流电动机的启动并励直流电动机的启动控制电路如图1-15所示。

图中，KA1是过电流继电器，作直流电动机的短路和过载保护。

KA2欠电流继电器，作励磁绕组的失磁保护。

启动时先合上电源开关QS，励磁绕组获电励磁，欠电流继电器KA2线圈获电，KA2常开触点闭合，控制电路通电；此时时间继电器KT线圈获电，KT常闭触点瞬时断开。

然后按下启动按钮SB2，接触器KM1线圈获电，KM1主触点闭合，电动机串电阻器R启动；KM1的常闭触点断开，KT线圈断电，KT常闭触点延时闭合，接触器KM2线圈获电，KM2主触点闭合将电阻器R短接，电动机在全压下运行。

2. 他励直流电动机的启动（见图1-16）图1-15 并励直流电动机启动控制电路图1-16 他励直流电动机启动控制电路3. 串励直流电动机的启动（见图1-17）图1-17 串励直流电动机启动控制电路请注意，串励直流电动机不允许空载启动，否则，电动机的高速旋转，会使电枢受到极大的离心力作用而损坏，因此，串励直流电动机一般在带有20%~25%负载的情况下启动。

二、直流电动机的正、反转1.电枢反接法这种方法是改变电枢电流的方向，使电动机反转。

并励直流电动机的正、反转控制电路如图1-18所示。

启动时按下启动按钮SB2，接触器KM1线圈获电，KM1常开触点闭合，电动机正转。

若要反转，则需先按下SB1，使KM1断电，KM1连锁常闭触点闭合。

这时再按下反转按钮SB3，接触器KM2线圈获电，KM2常开触点闭合，使电枢电流反向，电动机反转。

2.磁场反接法这种方法是改变磁场方向（即励磁电流的方向）使电动机反转。

此法常用于串励电动机，因为串励电动机电枢绕组两端的电压很高，而励磁绕组两端的电压很低，反转较容易，其控制电路如图1-19所示。

其工作原理同上例相似，请自己分析。

图1-18并励直流电动机正,反转控制电路图1-19串励电动机正,反转控制电路三、直流电动机的制动在实际生产中有时要求机械能迅速停转，这就要求直流电动机可以制动。

电动机接线图-控制线路图大全Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。

由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。

Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。

OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。

OX3—13型Y-△自动启动器的控制线路如图11—11所示。

（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（Y—△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制Y—△降压起动控制线路图2.19（a）为按钮、接触器控制Y—△降压起动控制线路。

线路的工作原理为：按下起动按钮SB1，KM1、KM2得电吸合，KM1自锁，电动机星形起动，待电动机转速接近额定转速时，按下SB2，KM2断电、KM3得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制Y—△降压起动控制线路图2.19（b）为时间继电器自动控制Y—△降压起动控制线路，电路的工作原理为：按下起动按钮SB1，KM1、KM2得电吸合，电动机星形起动，同时KT也得电，经延时后时间继电器KT常闭触头打开，使得KM2断电，常开触头闭合，使得KM3得电闭合并自锁，电动机由星形切换成三角形正常运行。

串电阻（或电抗）降压起动控制线路在电动机起动过程中，常在三相定子电路中串接电阻（或电抗）来降低定子绕组上的电压，使电动机在降低了的电压下起动，以达到限制起动电流的目的。

之欧侯瑞魂创作
创作时间：二零二一年六月三十日

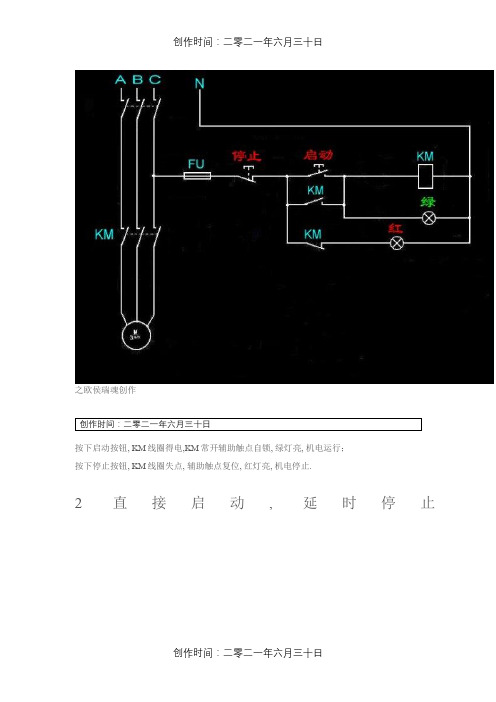

按下启动按钮, KM线圈得电,KM常开辅助触点自锁, 绿灯亮, 机电运行；
按下停止按钮, KM线圈失点, 辅助触点复位, 红灯亮, 机电停止.
2 直接启动, 延时停止
通过时间继电器作用, 延时使回路断开.
3 控制机电正反转
使用双重互锁, 采纳复合按钮和2个接触器. 将2个接触器的常闭辅助触点相互串连在对方回路中, 平安方便, 防止了短路的发生~
4 顺停、逆停循环
5 机电轮流循环启动
6 三台机电轮流循环
7 单按钮控制机电启动停止
8 时间继电器控制双速机电
9 定子串电阻降压启动
这个不太经常使用！
10 延边三角形降压启动
这个知道就行！！！
11 星三角降压启动
照片名称：星三角降压启动实物接线图
照片名称：星三角
照片名称：星三角启动控制线路图
照片名称：星三角
（这个很重要, 也和简单, 也很实用的降压启动, 一般机电年夜于7.5千瓦, 为了呵护电压网就应该采用降压的方式.）
12 自耦降压
这也是很使用的降压启动控制线路.一般年夜于40千瓦的机电使用. 创作时间：二零二一年六月三十日。

1.基本的直接启动控制线路
按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；
按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。

2 直接启动，延时停止
通过时间继电器作用，延时使回路断开。

3 控制电机正反转
使用双重互锁，采用复合按钮和2个接触器。

将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避免了短路的发生~
4 顺停、逆停循环
5 电机轮流循环启动
6 三台电机轮流循环
7 单按钮控制电机启动停止
8 时间继电器控制双速电机
9 定子串电阻降压启动
这个不太常用！
10 延边三角形降压启动
这个知道就行！！！
11 星三角降压启动
照片名称：星三角降压启动实物接线图
照片名称：星三角
照片名称：星三角启动控制线路图
照片名称：星三角
（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应
该采取降压的方式。

）
12 自耦降压
这也是很使用的降压启动控制线路。

一般大于40千瓦的电机使用。

三相异步电动机启动控制原理图1、三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图3-1(a所示。

点动正转控制线路是由转换开关QS 、熔断器FU 、启动按钮SB 、接触器KM 及电动机M 组成。

其中以转换开关QS 作电源隔离开关，熔断器FU 作短路保护，按钮SB 控制接触器KM 的线圈得电、失电，接触器KM 的主触头控制电动机M 的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS ，此时电动机M 尚未接通电源。

按下启动按钮SB ，接触器KM 的线圈得电，带动接触器KM 的三对主触头闭合，电动机M 便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB ，使接触器KM 的线圈失电，带动接触器KM 的三对主触头恢复断开，电动机M 失电停转。

在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB 换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。

2. 三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM 的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。

它主要由按钮开关SB （起停电动机使用）、交流接触器KM （用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。

“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。

因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。

三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。

点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。

2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。

它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。

“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。

因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。

共享知识分享快乐三相异步电动机的控制电路1．直接启动控制电路直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。

1）．点动控制合上开关S，三相电源被引入控制电路，但电动机还不能起动。

SBKM，接触器按下按钮线圈通电，衔铁吸合，常SBS SFUFU开主触点接通，电动机定SB子接入三相电源起动运KMKMKMSB转。

松开按钮，M M3～～3KM线圈断电，衔接触器(a) 接线示意图(b) 电气原理图铁松开，常开主触点断开，电动机因断电而停转。

2).直接起动控制SB接触器按下起动按钮，1（）起动过程。

1S KMSBKM的辅助常开触点并联的线圈通电，与FR1FU KMSB线圈持续通电，闭合，以保证松开按钮后SB11SBKMKMKM2KM的主触点持续闭合，串联在电动机回路中的FR 电动机连续运转，从而实现连续运转控制。

M～3．共享知识分享快乐SB，（2）停止过程。

按下停止按钮2S KMKMSB的接触器并联的线圈断电，与FRFU SB辅助常开触点断开，以保证松开按S1SKKK2KM串联在电动机回路中线圈持续失电，FR KM的主触点持续断开，电动机停转。

3KMSB的辅助常开触点的这种作并联的与1用称为自锁。

图示控制电路还可实现短路保护、过载保护和零压保护。

FU。

一旦电路发生a)起短路保护的是串接在主电路中的熔断器短路故障，熔体立即熔断，电动机立即停转。

FR。

当过载时，热继电器的发热元起过载保护的是热继电器b)KM线圈断电，串联在件发热，将其常闭触点断开，使接触器KMKM辅助的主触点断开，电动机停转。

同时电动机回路中的触点也断开，解除自锁。

故障排除后若要重新起动，需按下FRFR的复位按钮，使的常闭触点复位（闭合）即可。

KM本身。

当电源暂时断电c)起零压（或欠压）保护的是接触器KM线圈的电磁吸力不足，衔铁自或电压严重下降时，接触器行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。

电动机自耦降压启动自动控制电路组图电动机自耦降压启动（自动控制电路）电动机自耦降压起动（自动控制）电路原理图上图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故控制过程如下：1、合上空气开关QF接通三相电源。

2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65％）将三相电压的65％接入电动。

3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电器KA线圈通电吸合并自锁。

4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时KM2线圈断电，其主触头断开，切断自耦变压器电源。

KA的常闭触点闭合，通过KM1已经复位的常闭触点，使KM3线圈得电吸合，KM3主触头接通电动机在全压下运行。

5、KM1的常开触点断开也使时间继电器KT线圈断电，其延时闭合触点释放，也保证了在电动机启动任务完成后，使时间继电器KT可处于断电状态。

6、欲停车时，可按SB1则控制回路全部断电，电动机切除电源而停转。

7、电动机的过载保护由热继电器FR完成。

电动机自耦降压起动（自动控制）电路接线示意图安装与调试1、电动机自耦降压电路，适用于任何接法的三相鼠笼式异步电动机。

2、自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。

3、对照原理图核对接线，要逐相的检查核对线号。

防止接错线和漏接线。

4、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。
