11春机电2《电工基础》期末考试一、填空题:(每题5分,共25分)1、电动势为2V的电源,与9Ω的电阻接成闭合回路,电源两极间的电压为 1.8V,这时电路中的电流为___________A,电源内阻为___________Ω2、用伏安法测电阻,如果待测电阻比电流表内阻___________时,应采用___________。
这样测量出的电阻值要比实际值___________。
3、用伏安法测电阻,如果待测电阻比电压表内阻___________时,应采用___________。
这样测量出的电阻值要比实际值___________。
4、由一个或几个元件首尾相接构成的无分支电路称为___________;三条或三条以上支路会聚的点称为___________任一闭合路径称为___________。
5、磁场与电场一样,是一种___________,具有___________和___________的性质。
二、选择题:(每题3分,共12分;请将答案填入对应的方框)1、在闭合电路中,负载电阻增大,则端电压将( )A .减小 B. 增大 C . 不变 D. 不能确定2、两个电阻R1、R2并联,等效电阻值为()A. 1/ R1 +1/ R2B. R1—R2C. R1R2/ R1+R2D. R1+R2/ R1R23、平行板电容器在极板面积和介质一定时,如果缩小两极板之间的距离,则电容量将()A . 增大 B. 减小 C. 不变 D.不能确定4、判定通电导线或通电线圈产生磁场的方向用()A . 右手定则 B. 右手螺旋法则 C.左手定则 D.楞次定律三、是非题(每题2分,共18分,请将答案填入对应的方框)1、当外电路开路时,电源端电压等于零。
()2、短路状态下,电源内阻的压降为零。
()3、通常照明电路中灯开得越多,总的负载电阻就越大。
()4、电路中选择的参考点改变了,各点的点位也将改变。
()5、基尔霍夫电流定律仅适用于电路中的节点,与元件的性质有关。

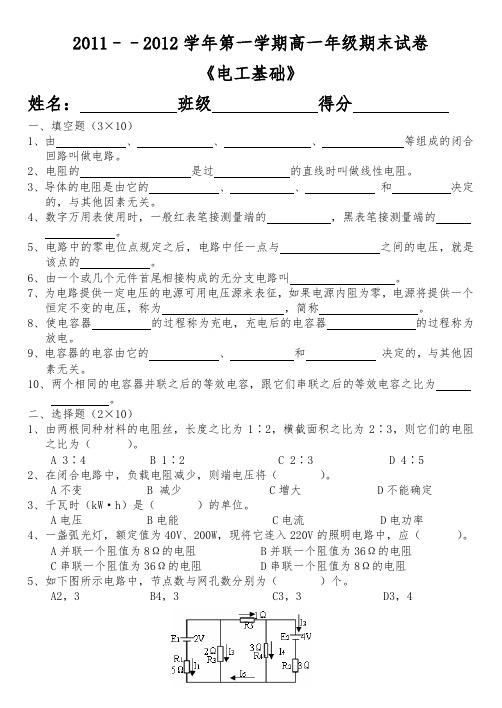

2011––2012学年第一学期高一年级期末试卷《电工基础》姓名:班级得分一、填空题(3×10)1、由、、、等组成的闭合回路叫做电路。
2、电阻的是过的直线时叫做线性电阻。
3、导体的电阻是由它的、、和决定的,与其他因素无关。
4、数字万用表使用时,一般红表笔接测量端的,黑表笔接测量端的。
5、电路中的零电位点规定之后,电路中任一点与之间的电压,就是该点的。
6、由一个或几个元件首尾相接构成的无分支电路叫。
7、为电路提供一定电压的电源可用电压源来表征,如果电源内阻为零,电源将提供一个恒定不变的电压,称为,简称。
8、使电容器的过程称为充电,充电后的电容器的过程称为放电。
9、电容器的电容由它的、和决定的,与其他因素无关。
10、两个相同的电容器并联之后的等效电容,跟它们串联之后的等效电容之比为。
二、选择题(2×10)1、由两根同种材料的电阻丝,长度之比为1∶2,横截面积之比为2∶3,则它们的电阻之比为()。
A 3∶4B 1∶2C 2∶3D 4∶52、在闭合电路中,负载电阻减少,则端电压将()。
A不变 B 减少 C增大 D不能确定3、千瓦时(kW·h)是()的单位。
A电压 B电能 C电流 D电功率4、一盏弧光灯,额定值为40V、200W,现将它连入220V的照明电路中,应()。
A并联一个阻值为8Ω的电阻 B并联一个阻值为36Ω的电阻C串联一个阻值为36Ω的电阻 D串联一个阻值为8Ω的电阻5、如下图所示电路中,节点数与网孔数分别为()个。
A2,3 B4,3 C3,3 D3,46、一个无源二端网络,测得端电压为100V ,流过的电流为10A ,则其等效电阻为( )。
A100Ω B10Ω C0Ω D 无法确定 7、关于U AB 与U BA 下列叙述正确的是( )。
A 两者大小相同,方向一致B 两者大小不同,方向一致C 两者大小相同,方向相反D 两者大小不同,方向相反 8、电容器在放电过程中,放电电流逐渐( ),而电容器两端的电压将逐渐( )。

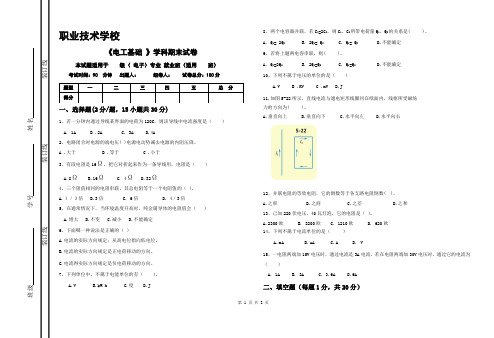

班级 学号 姓名装订线 装订线 装订线第 1 页 共 2 页职业技术学校《电工基础 》学科期末试卷本试题适用于 级( 电子)专业 就业班(适用 班)考试时间:90 分钟 出题人: 组卷人: 试卷总分:100分 一、选择题(2分/题,15小题共30分)1、若一分钟内通过导线某界面的电荷为120C ,则该导线中电流强度是( ) A. 1A B .2A C. 3A D.4A2、电路闭合时电源的端电压( )电源电动势减去电源的内阻压降。
A .大于 B .等于 C .小于3、有段电阻是16Ω,把它对折起来作为一条导线用,电阻是( ) A.8Ω B.16Ω C. 4Ω D.32Ω4、三个阻值相同的电阻串联,其总电阻等于一个电阻值的( )。
A.1/3倍 B.3倍 C. 6倍 D. 4/3倍5、在通常情况下,当环境温度升高时,纯金属导体的电阻值会( )A.增大B.不变C.减小D.不能确定 6、下面哪一种说法是正确的( )A.电流的实际方向规定;从高电位指向低电位。
B.电流的实际方向规定是正电荷移动的方向。
C.电流得实际方向规定是负电荷移动的方向。
7、下列单位中,不属于电能单位的有( )。
A.VB.kW.hC.度D.J8、两个电容器并联,若C 1=2C 2,则C 1、C 2所带电荷量Q 1、Q 2的关系是( )。
A. Q 1= 2Q 2 B. 2Q 1= Q 2 C. Q 1= Q 2 D.不能确定 9、若将上题两电容串联,则( )。
A. Q 1=2Q 2B. 2Q 1=Q 2C. Q 1=Q 2D.不能确定 10、下列不属于电压的单位的是( )A.V B .KV C .mV D.J11.如图5-22所示,直线电流与通电矩形线圈同在纸面内,线框所受磁场 力的方向为( )。
A.垂直向上B.垂直向下C.水平向左D.水平向右12、并联电阻的等效电阻,它的倒数等于各支路电阻倒数( )。
A.之积 B.之商 C.之差 D.之和13、已知220伏电压,40瓦灯泡,它的电阻是( )。
职高电工基础试题及答案一、选择题(每题2分,共20分)1. 电路中电流的单位是()。
A. 伏特B. 安培C. 欧姆D. 瓦特答案:B2. 欧姆定律中,电阻R等于电压U与电流I的()。
A. 乘积B. 商C. 差D. 比值答案:B3. 电路中并联电阻的总电阻R等于()。
A. 各电阻之和B. 各电阻之积C. 各电阻倒数之和的倒数D. 各电阻倒数之积的倒数答案:C4. 交流电的有效值是指()。
A. 最大值B. 平均值C. 瞬时值D. 峰值答案:B5. 三相电路中,星形接法的线电压是相电压的()倍。
A. 1B. √2C. √3D. 2答案:C6. 电路中电感元件的阻抗与频率的关系是()。
A. 正比B. 反比C. 无关D. 先减小后增大答案:A7. 电路中电容元件的阻抗与频率的关系是()。
A. 正比B. 反比C. 无关D. 先增大后减小答案:B8. 变压器的变压比等于()。
A. 一次绕组匝数与二次绕组匝数之比B. 二次绕组匝数与一次绕组匝数之比C. 一次绕组匝数与二次绕组匝数之积D. 一次绕组匝数与二次绕组匝数之差答案:A9. 直流电动机的工作原理是基于()。
A. 电磁感应B. 洛伦兹力C. 楞次定律D. 法拉第电磁感应定律答案:B10. 交流电动机的工作原理是基于()。
A. 电磁感应B. 洛伦兹力C. 楞次定律D. 法拉第电磁感应定律答案:A二、填空题(每题2分,共20分)1. 电路中电压的单位是____,电流的单位是____。
答案:伏特;安培2. 电路中电阻的单位是____,电感的单位是____。
答案:欧姆;亨利3. 电路中电容的单位是____,电导的单位是____。
答案:法拉;西门子4. 电路中功率的单位是____,电能的单位是____。
答案:瓦特;焦耳5. 电路中频率的单位是____,角频率的单位是____。
答案:赫兹;弧度/秒6. 电路中相位差的单位是____,相位角的单位是____。
答案:弧度;度7. 电路中三相电路的相位角是____,单相电路的相位角是____。

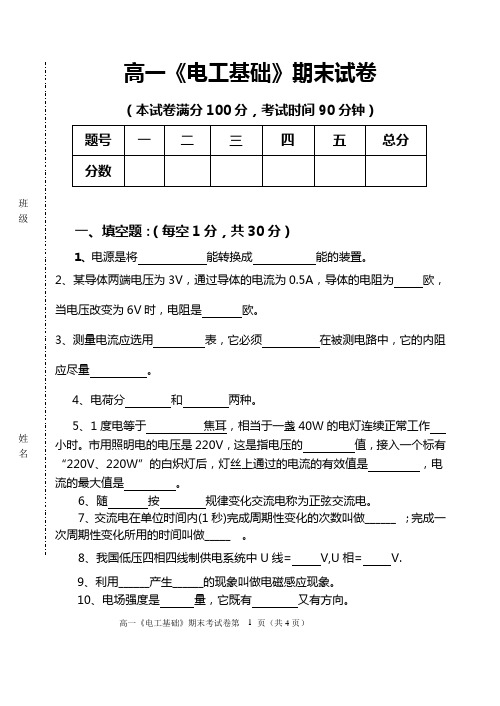

高一《电工基础》期末考试卷第 页(共4页)1 高一《电工基础》期末试卷(本试卷满分100分,考试时间90分钟)一、填空题:(每空1分,共30分)1、电源是将 能转换成 能的装置。
2、某导体两端电压为3V ,通过导体的电流为0.5A ,导体的电阻为 欧,当电压改变为6V 时,电阻是 欧。
3、测量电流应选用 表,它必须 在被测电路中,它的内阻应尽量 。
4、电荷分 和 两种。
5、1度电等于 焦耳,相当于一盏40W 的电灯连续正常工作 小时。
市用照明电的电压是220V ,这是指电压的 值,接入一个标有“220V 、220W ”的白炽灯后,灯丝上通过的电流的有效值是 ,电流的最大值是 。
6、随 按 规律变化交流电称为正弦交流电。
7、交流电在单位时间内(1秒)完成周期性变化的次数叫做______ ;完成一次周期性变化所用的时间叫做_____ 。
8、我国低压四相四线制供电系统中U 线= V,U 相= V. 9、利用______产生______的现象叫做电磁感应现象。
10、电场强度是 量,它既有 又有方向。
11、同种电荷互相_____ ,异种电荷互相_____ 。
12、在纯电阻交流电路中 和 同相。
13、电感线圈具有通 阻 的性能。
二、选择题(每小题2分,共20分)1、我国发电厂发出交流电的频率都是50HZ 习惯上称为( )A 、工频B 、频率C 、周期班级姓名2、电容具有通交流阻()的性能A、直流B、脉动直流电C、交直流电3、正弦交流电的三要素分别是振幅频率和()A、电流B、电压C、初相4、无功功率中无功的含义是()A、消耗B、交换C、工作5、周期和频率之间有()关系A、倒数B、乘数C、被除数6、电流的标准单位是()。
A、kAB、AC、mAD、Μa7.与参考点有关的物理量是()。
A、电流;B、电压;C、电位;D、电动势8、常用的室内照明电压220V是指交流电的()。
A、瞬时值;B、最大值;C、平均值;D、有效值9、在三相四线制供电系统中,相电压为线电压的()倍。
高一电工基础期末试题一、 选择题(60分)1.关于电容器和电容,以下说法中正确的是( )A .任何两个彼此绝缘又互相靠近的导体都可以看成是一个电容器B .电容器带电量越多,它的电容就越大C .电容器两极板电压越高,它的电容越大D .电源对平行板电容器充电后,电容器所带的电量与充电的电压无关2.一只电容器接到10V 电源上,它的电容量是50μҒ,当接到20V 电源上时其电容量( )A.25μҒB.50μҒC.75μҒD.100μҒ3.平行板电容器的电容 ( )A.与两极板间的距离成正比B.与极板间电介质的介电常数成反比C.与两极板的正对面积成正比D.与加在两极板间的电压成正比4.平行板电容器,始终与电池相连,现将一块均匀的电介质板插进电容器,恰好充满两极板间的空间.与未插电介质时相比 ( )A.电容器所带的电量减小B.电容器的电容增大C. 电容器所带的电量不变D.两极板间的电压减小5.两块平行金属板带等量异种电荷,要使两极板间的电压加倍,则采用的办法有( )A.两板的电荷量加倍,而距离变为原来的4倍B.两板的电荷量加倍,而距离变为原来的2倍C.两板的电荷量减半,而距离变为原来的4倍D.两板的电荷量减半,而距离变为原来的2倍6.云母介质的平行板电容器,充电后与电源断开,若将云母介质换为空气,则电容量将( )A.变大B.变小C.不变D.无法判断7.电容器C 1、C 2串联后接在直流电路中,若C 1=3C 2,则C 1两端的电压是C 1两端的电压的( )A.3倍B.9倍 图3.1C.31D.918.如图3.1所示电路中,己知E =12V ,R 1=1Ω,R 2=2Ω,R 3=5Ω,C 是电容器,R 3两端的电压是 ( )A.0VB.4VC.8VD.12V9.一只电容为C μF 的电容器和一个电容为4μF 的电容器串联,总电容为C μF1,则电容C是()电容器的3A.4μFB.8μFC.12μFD.16μF10.有两只电容器C1“0.25μF 200V”,C2“0.5μF 300V”,串联后接到电压为450V的电源上,则()A.能正常使用B.其中一只电容器击穿C.两只电容器均被击穿D.无法判断11.如图3.2所示,每个电容器的电容都是3μF,额定工作电压都是100V,那么整个电容器组的等效电容和额定工作电压分别是()A.4.5μF 200VB.4.5μF 150VC.2μF 150VD.2μF 200V图3.212.条形磁铁磁感应强度最强的位置是()A.磁铁两极B.磁铁中心点C.闭合磁力线中间位置D.磁力线交汇处13.一条形磁铁摔断后变为两段,将()A.都没有磁性B.每段只有一个磁极C.变成两个小磁体D.无法判断14.关于磁场和磁感线的描述,正确的说法有()A.磁极之间存在相互作用力,异名磁极互相排斥,同名磁极互相吸引B.磁感线可以形象地表现磁场的强弱与方向C.磁感线总是从磁铁的北极出发,到南极终止D.磁感线就是细铁屑在磁铁周围排列出的曲线,没有细铁屑的地方就没有磁感线15.下列装置工作时,利用电流磁效应工作的是()A.电镀B.白炽灯C.电磁铁D.干电池16.发现电流周围存在磁场的物理学家是()A.奥斯特B.焦耳C.法拉第D.安培17.判断电流的磁场方向时,用()A.安培定则B.左手定则C.右手定则D.上述三个定则均可以18.磁场中某点的磁感应强度的方向()A.放在该点的通电直导线所受的磁场力的方向B.放在该点的正检验电荷所受的磁场力的方向C.放在该点的小磁针静止时N极所指的方向D.通过该点磁感线的切线方向19.电机、变压器、继电器等铁心常用的硅钢片是()A.软磁材料B.硬磁材料C.矩磁材料D.导电材料20.判断磁场对通电导体的作用力方向是用()A.右手定则B.右手螺旋定则C.左手定则D.楞次定律二、填空题(12分)1.电容器的基本特性是能够,它的主要参数有和。
2013—2014学年上学期高一期末考试 《电工技术基础》试卷 题号 一 二 三 四 五 六 总分得分 分数 100分 时间100分钟考生注意:所有答案都要写在答题卡上,写在试题卷上无效一、选择题(每小题2分,共40分。
每小题中只有一个选项是正确的,请将正确选写在答题卡上)1.简单电路一般包含有电源、负载、连接导线及( )等四个部分。
A.控制和保护装置B.周期C.频率D.正电荷2.已知A 点的对地电位是65V ,B 点的对地电位是35V,则U BA 为( )。
A .100VB .30VC .0V D.-30V3.两个等大小的电阻并联后总电阻为2Ω,当它们串联后总电阻大小为( )。
A .8ΩB .4ΩC .1ΩD .2Ω4.平行板电容器的电容( )A .与两极板的正对面积成反比B .与两极板间的距离成正比C .与极板间的电介质性质有关D.与外加电压有关5.内部不含有支路的回路称为( )。
A .网孔B .节点 C.支路 D .回路6.磁通的单位是( )。
A .B B .WbC .TD .MB7.有一根阻值为1Ω的电阻丝,将它均匀拉长为原来的3倍,拉长后的电阻丝的阻值为( )A .1ΩB .3ΩC .6ΩD .9Ω8.由欧姆定律变化公式R=U/I 可知:一段导体的电阻与其两端所加的( ) A.电压成正比 B.电流和电压都无关C.电流成正比D.电压成反比9.在条形磁铁中,磁性最强的部位在 ( ) A.中间 B.两端 C.N 极上 D.S 极上 10.一个电容为C μF 的电容器,和一个电容为8μF 电容器并联,总电容为C μF 的3倍,那么C 是( ) A. 8μF B. 6μF C. 4μF D. 2μF 11.灯泡A 为“6V ,12W ”, 灯泡B 为“9V ,12W ”, 灯泡C 为“12V ,12W ”,它们都在各自的额定电压下工作,下面说法正确的是( ) A.三个灯泡电阻相等 B.三个灯泡一样亮 C.三个灯泡电流相等 D.灯泡B 最亮 12.“千瓦•小时”是( )的计量单位。
职高高一电工试题及答案一、单项选择题(每题2分,共20分)1. 电流通过导体时,导体内部的自由电子受到电场力的作用而发生定向移动,这种现象称为()。
A. 电流B. 电压C. 电阻D. 电势差答案:A2. 电路中两点间的电势差称为()。
A. 电流B. 电压C. 电阻D. 电势答案:B3. 欧姆定律表明,导体中的电流与导体两端的电压成正比,与导体的电阻成反比,其数学表达式为()。
A. I = V/RB. I = VRC. V = IRD. V = R/I答案:C4. 电阻的单位是()。
A. 欧姆(Ω)B. 伏特(V)C. 安培(A)D. 瓦特(W)答案:A5. 电路中电流的单位是()。
A. 欧姆(Ω)B. 伏特(V)C. 安培(A)D. 瓦特(W)答案:C6. 电容器是一种能够储存电荷的电子元件,其单位是()。
A. 欧姆(Ω)B. 法拉(F)C. 伏特(V)D. 安培(A)答案:B7. 电感器是一种能够储存磁能的电子元件,其单位是()。
A. 欧姆(Ω)B. 亨利(H)C. 伏特(V)D. 安培(A)答案:B8. 交流电路中,电压和电流的有效值是指()。
A. 最大值B. 平均值C. 有效值D. 瞬时值答案:C9. 三相电路中,星形连接的三相负载的线电压是相电压的()倍。
A. 1/√3B. √3C. 2D. 3答案:B10. 直流电路中,基尔霍夫电流定律表明,进入节点的电流之和等于离开节点的电流之和,该定律适用于()。
A. 仅交流电路B. 仅直流电路C. 所有电路D. 仅星形连接的电路答案:C二、多项选择题(每题3分,共15分)11. 以下哪些因素会影响导体的电阻()。
A. 材料B. 长度C. 温度D. 横截面积答案:ABCD12. 以下哪些元件属于被动元件()。
A. 电阻器B. 电容器C. 电感器D. 二极管答案:ABC13. 以下哪些是三相电路的特点()。
A. 三根相线B. 三个相电压C. 三个相电流D. 相位差120度答案:ABCD14. 以下哪些是电路的基本组成部分()。
职业高中高一电工技术基础试题及答案1.简单电路一般包含电源、负载、连接导线和控制保护装置等四个部分。
2.已知A点的对地电位是65V,B点的对地电位是35V,则UBA为30V。
3.两个等大小的电阻并联后总电阻为2/3Ω,当它们串联后总电阻大小为4/3Ω。
4.平行板电的电容与两极板间的距离成反比。
5.内部不含有支路的回路称为闭合回路。
6.磁通的单位是___。
8.由欧姆定律变化公式R=U/I可知:一段导体的电阻与其两端所加的电压成正比。
9.在条形磁铁中,磁性最强的部位在两端。
10.一个电容为CμF的电,和一个电容为8μF电并联,总电容为CμF的3倍,那么C是6μF。
11.灯泡A为“6V,12W”,灯泡B为“9V,12W”,灯泡C为“12V,12W”,它们都在各自的额定电压下工作,下面说法正确的是三个灯泡电阻相等。
12.“千瓦•小时”是电能的计量单位。
13.关于安全用电,下列说法错误的是触电按其伤害程度可分为电击和电伤两种。
消耗的功率为0.5W,求整个电路的总电阻和总功率消耗。
解答:首先根据串联电阻的公式,计算出总电阻:R = R1 + R2 = 200Ω +300Ω = 500Ω然后根据功率公式,计算出总功率:P = (U^2 / R) = (36V^2 / 500Ω) = 2.592W因此,整个电路的总电阻为500Ω,总功率消耗为2.592W。
2.一个电的电容量为4μF,所带电荷量为8μC,求该电的电压。
解答:根据电容公式,可以求出电的电压:C = Q / UU = Q / C = 8μC / 4μF = 2V因此,该电的电压为2V。
3.一个电路中有一个电感器件,其电感值为10mH,通过该电感器件的电流变化率为100A/s,求其中所产生的感应电动势。
解答:根据电感公式,可以求出所产生的感应电动势:E = L * di/dt = 10mH * 100A/s = 1V因此,其中所产生的感应电动势为1V。
职高电工期末测试题及答案一、选择题1. 以下哪个是电源线的标准颜色?A. 红色B. 黄色C. 蓝色D. 绿色答案:A. 红色2. 电流强度的单位是什么?A. 次B. 瓦C. 安培D. 伏特答案:C. 安培3. 电阻的单位是什么?A. 次B. 瓦D. 欧姆答案:D. 欧姆4. 电力的单位是什么?A. 次B. 秒C. 瓦特D. 元答案:C. 瓦特5. 串联电路的特点是什么?A. 电流不变B. 电压不变C. 电阻不变D. 电功率不变答案:B. 电压不变二、填空题1. 电压源的符号是______。
2. 并联电路的总电阻计算公式是__________。
答案:1/R = 1/R1 + 1/R2 + 1/R33. 若电路中有三个电阻,分别为R1=2欧姆,R2=4欧姆,R3=6欧姆。
则它们的总电阻为__________。
答案:1/R = 1/2 + 1/4 + 1/6 = 7/12, R = 12/7 欧姆4. 电阻为10欧姆的电路中,通过电流为2安培,则它的电压为__________。
答案:电压 = 电流 ×电阻 = 2 × 10 = 20伏特5. 按照电流方向,电源的正极连接在电路图中的__________。
答案:上方三、问答题1. 请解释什么是电流,并写出计算电流的公式。
答:电流指的是电子在导体中的移动,也就是电荷的流动。
计算电流的公式为电流=电荷/时间。
2. 并联电路与串联电路有何不同?请举例说明。
答:并联电路是指多个电阻并排连接,其总电流等于各分支电流之和,电压相同;而串联电路是指多个电阻依次连接,其总电流相同,电压等于各电阻电压之和。
例如,家庭中的电灯是串联电路,一颗灯泡熄灭不会影响其他灯泡的使用;而并联电路可以类比为多个水管并排连接,每条水管的水量相同。
3. 请解释什么是电阻,并写出计算电阻的公式。
答:电阻是指材料对电流流动的阻碍程度,也就是电路中产生的阻力。
计算电阻的公式是电阻=电压/电流。
东台市职教中心校2003-2004学年度第二学期
高一职高⑵班《电工基础》期末试卷班级____姓名_____学号__得分_____
一、填空题:(每空1分,计30分)
1、描述磁场的四个主要物理量是、、和。
2、如果在磁场中每一点的磁感应强度大小,方向,这种磁场称为匀强磁场。
在匀强磁场中,磁感线是一组。
3、表头是万用表进行各种不同测量的共用部分,将表头_________接在一分压电阻,即构成一个伏特表;而将表头_________接一分流电阻,即构成一个安培表。
(填:串或并)
4、有一电容为10μF的电容器,接到直流电源上对它充电,这时它的电容_______μF;当它充电结束后,对它进行放电,这时它的电容________μF;当它不带电时,它的电容是________μF 。
5、5个10V、30μF的电容器串联,等效电容是_________,耐压是_________;相并联等效电容是__________,耐压是__________。
6、在电容器充电电路中,已知电容C=10μF,在时间间隔为0.01s内,电容器上的电压从5V升高到25V,在这段时间内电容器充电电流为_________mA。
7、判断大容量电容器的质量时,应将万用表拨到_______挡,倍率使用___________。
当我们将万用表表笔分别与电容器两端接触时,看到指针有一定偏转,并很快回到接近于起始位置的地方,则说明该电容器_______;如果看到指针偏转到零后不再返回,则说明电容器内部________。
8、如图1所示,载流直导线长0.1m,通过的电流
为1A,匀强磁场的磁感应强度为0.5T,方向如图所示,则载流直导线所受磁场的大小为____N。
当载流直导线转过45°如图中虚线所示位置时,所受磁场力大小为____N。
B 图1
9、对外电路来说,任意一个有源二端网络可以用一个电源来代替,该电源的电动势等于_________,其内阻等于有源二端网络内所有电源不作用,仅保留其内阻时网络两端的__________的,这就是戴维南定理。
10、电源电动势的方向规定为在电源内部,由__极指向__极即为电位升高方向。
11、磁滞回线包围的面积越大,磁滞损耗就____,即:剩磁和矫顽磁力____的物质,磁滞损耗就____。
二、是非题:(每小题1分,计12分)
1、电容器的电容量要随它所带电荷量的多少而发生变化。
()
2、平行板电容器的电容量只跟极板的正对面积和极板之间的距离有关,而与其它因素均无关。
()
3、几个电容器串联后,接在直流电源上,那么各个电容器所带的电荷量均相等。
()
4、电容器本身只进行能量的交换,而并不消耗能量,所以说电容器是一个贮能元件。
()
5、我们可以用万用表电阻挡的任何一个倍率来检测较大容量的电容器的质量。
,()
6、在检测较大容量的电容器的质量时,当我们将万用表的表棒分别与电容器的两端接触时,发现指针根本不偏转,则说明电容器内部已短路。
()
7、磁感应强度矢量,但磁场强度是标量。
()
8、如果通过某一截面的磁通为零,则该截面处的磁感应强度一定为零。
()
9、磁感线的方向总是从N极指向S极。
()
10、磁导率是用来表示媒介质磁性的物理量,对于不同的物质就有不同的磁导率。
()
11、软磁性材料的特点是比较容易磁化,但撤去外磁场则磁性也容易消失。
()
12、磁路中的欧姆定律是:磁感应强度与磁动势成正比,而与磁阻成反比。
()
三、选择题:(每小题3分,计30分)
1、下面的叙述正确的是:()
A、电压源的和电流源不能等效变换
B、电压源和电流源前后内部不等效
C、电压源的和电流源变换前后外部不等效
D、以上三种说法都不正确
2、有段电阻是16Ω的导线,把它对折起来作为一条导线用,电阻为()。
A、8Ω;
B、16Ω;
C、4Ω;
D、32Ω
3、如果把一电容器极板的面积加倍,并使其两板之间的距离减半,则()。
A、电容增大到4倍;
B、电容减半;
C、电容加倍;
D、电容保持不变
4、两个相同的电容器并联之后的等效电容,跟它们串联之后的等效电容之比是()。
A、1:4;
B、4:1;
C、1:2
D、2:1
5、电路如图2所示,电容两端的电压UC=()。
A、9V;
B、0;
C、1V;
D、10V。
6、若一通电直导体在匀强磁场中受到的磁场力为最大,
这时通电直导体与磁感线的夹角为()。
A、0°;
B、90°;
C、60°;
D、30°。
7、通电直导线周围磁场的方向,通常采用( )进行判定。
A、左手螺旋定则
B、右手螺旋定则
C、左手定则
D、右手定则
8、磁场、电流和磁场力三者间的关系可用( )来判定。
A、左手定则
B、右手定则
C、右手螺旋定则
D、楞次定律
9、如图3所示,棒在匀强磁场中向()运动。
A、左
B、右
C、不动
D、无法判定
10、如图4所示,磁场中间通电直导体A的受力方向为()。
A、垂直向上;
B、垂直向下;
C、水平向左;
D、水平向右;
图4
图3
10V 1μF
图2
四、计算题:(9+9+10分,计28分)
1、有一个电容器在带了电荷量q后,两板间的电压为U,现在再使它的电荷量增加4×10-4C,两板间的电压就增加20V,求这个电容器的电容是多少?
2、把一根通有4A电流、长为0.3m的导线放在匀强磁场中,当导线和磁力线垂直时,测得所爱的磁场力是0.06N,求:①磁场的磁感应强度;②如果导线和磁场方向成30°角,导线所受到的磁场力的大小。
3、有一空心环形螺旋线圈的平均周长为31.4cm,截面积为25cm2,线圈共绕有100匝,若在线圈中通入2A的电流,求该磁路中的磁阻是多少?通过线圈的磁通是多大?。
