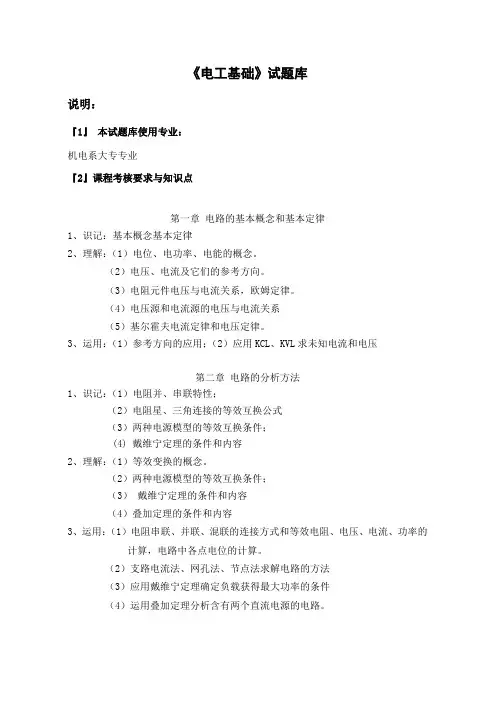

《电工基础》试题库及答案《电工基础》试题库说明：『1』本试题库使用专业：机电系大专专业『2』课程考核要求与知识点第一章电路的基本概念和基本定律1、识记：基本概念基本定律2、理解：（1）电位、电功率、电能的概念。
（2）电压、电流及它们的参考方向。
（3）电阻元件电压与电流关系，欧姆定律。
（4）电压源和电流源的电压与电流关系（5）基尔霍夫电流定律和电压定律。
3、运用：（1）参考方向的应用；（2）应用KCL、KVL求未知电流和电压第二章电路的分析方法1、识记：（1）电阻并、串联特性；（2）电阻星、三角连接的等效互换公式（3）两种电源模型的等效互换条件；(4) 戴维宁定理的条件和内容2、理解：（1）等效变换的概念。
（2）两种电源模型的等效互换条件；（3）戴维宁定理的条件和内容（4）叠加定理的条件和内容3、运用：（1）电阻串联、并联、混联的连接方式和等效电阻、电压、电流、功率的计算，电路中各点电位的计算。
（2）支路电流法、网孔法、节点法求解电路的方法（3）应用戴维宁定理确定负载获得最大功率的条件（4）运用叠加定理分析含有两个直流电源的电路。
第三章正弦交流电路1、识记：（1）正弦量的频率、角频率、周期的关系；（2）正弦量有效值、最大值、平均值的关系；（3）正弦量的相量表示法；（4）各种元件的复阻抗；（5）R、L、C元件电压与电流关系，感抗、容抗，平均功率（有功功率）、无功功率。
2、理解：（1）正弦交流电路量的特点；（2）R、L、C元件在正弦交流电路中电压和电流的各种关系；（3）串、并联谐振；3、运用：（1）RL、RC串、并联电路的分析（2）RLC串、并联电路的分析（3）有功功率、无功功率、视在功率、功率因数的计算第四章三相正弦交流电路1、识记：（1）对称三相正弦量（2）星形、三角形两种联结方式下线电压、相电压的关系，线电流、相电流、中性线电流的关系（3）对称三相电路的功率2、理解：（1）对称三相电路的分析方法（2）不对称三相电路的分析方法及中线的作用3、运用：（1）对称三相电路的分析计算（2）不对称三相电路的分析计算第五章磁路与变压器1、识记：（1）磁路的基本概念和定律；（2）变压器的特性参数2、理解：（1）铁磁性物质的磁化性能与磁化曲线和磁路的欧姆定律（2）交流铁心线圈电路磁通与外加电压的关系（3）变压器的结构和工作原理（4）特殊变压器的使用第六章供电与安全用电1、识记：安全用电和节约用电常识2、理解：发电、输电及工企供电配电第七章电工测量1、识记：（1）电工仪表与测量的基本常识；（2）万用表的使用方法2、理解：万用表的的结构3、运用：电压、电流的测量；电阻的测量；电功率的测量；电能的测量『3』考试命题内容具体分配情况（1）试题对不同能力层次要求的比例为：识记约占15%，理解约占45%，运用占40%；（2）试卷中不同难易度试题的比例为：较易占20%，中等占70%，较难占10%；（3）期末试题从本试题库中抽取。
『4』教材及参考书（1）、使用教材《电工技术》吴雪琴北京理工大学出版社（2）、教学参考教材《电路分析》刘志民西安电子科技大学出版社《电工学》易沅屏高等教育出版社第一章电路的基本概念和基本定律名词解释１、电路电流流过的路劲２、电流电荷有规则的定向移动３、电压也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
４、电动势电路中因其他形式的能量转换为电能所引起的电位差,叫做电动势５、电阻导体对电流的阻碍作用填空1.非电场力把单位正电荷从电源的正极移到电源的负极所做的功称为电源的（端电压）2.沿电压的真实方向电位逐点（降压）。
3.电阻上的电流与它两端的电压之比不是常数，这种电阻称为（非线性电阻）4.求如图所示电路中的未知电流I=（-7A）。
5.已知一个元件的电流与电压的真实方向相反，则该元件在电路中（消耗）功率。
6.非电场力把单位正电荷从电源的负极移到电源的正极所做的功称为电源的（电源力）。
7.已知U=10V，I=2A，则P=(20W )。
8.如图电路，已知U=20V，R=5Ω，电压、电流取关联参考方向，I=( 4A)。
9. 如图电路，已知：I1=2A ，I2=3A ，则I3=(5A )。
10. 如图电路，已知U1=5V ，U2=3V ，则U=( 8V) 。
11. 已知 R1>R2，在它们的串联电路中R1比R2取得的功率（ 大 ），在它们的并联电路中R1比R2取得的功率（小）。
12. 正确用直线连接下图：13. 一元件如图问：它吸收的功率是P=_ U1_W 。
14. 电源是提供能量的装置，它的功能是___提供电能________。
15. 理想电压源又称为恒压源，它的端电压是恒定的 ，流过它的电流由回路的电阻来决定。
16. 已知V U AB 10=，若选B 点为参考点，则A V = 10 V ，B V = 0 V 。
17. 在1电路中，若电路的电源电压为10V ，内电阻为5欧，则电路外接负载电阻为 5欧时负载上获得最大输出功率，且PM= 5 。
18. 已知V U AB 10=，若选B 点为参考点，则A V =10 V ，B V = 0 V 。
19. 导体的电阻为4Ω，在2min 内通过导体横截面的电荷量为240C ，则该导体两端的电压为 8V 。
20. 电流的方向,规定为 正 电荷移动的方向，在金属导体中电流的方向与电子的运动方向 相反 。
21. 一个“220V/100W ”的灯泡正常发光20小时消耗的电能为 2 度电。
22. 在1电路中，若电路的电源电压为10V ，内电阻为5欧，则电路外接负载电阻为 5 欧时负载上获得最大输出功率，且PM= 5 。
23. 负载是取用电能的装置，它的功能是 将电能转化为其他能。
24. 电压是衡量电场力做功本领大小的物理量。
电路中某两点的电压等于 这两点之间的电位差 。
25. 单位换算：6mA=0.006A ；0.08A=80000A μ；0.05V=50mV ；10V=_0.01kV4．导体对电流的 阻碍作用 叫电阻。
电阻大，说明导体导电导电能力越差 ，电阻小，说明导体导电能力 越好 。
26. 当负载被短路时，负载上电压为 0V ，电流为 E/R0A ，功率为 0W 。
27. 已知V U AB 10=，若选B 点为参考点，则A V = 10 V ，B V = 0 V 。
28. 负载是取用电能的装置，它的功能是 将电能转化为其他形式的能 。
29. 某元件上电压和电流的参考方向为非关联方向，I=-2A ，则实际电流方向与参考方向 相反，U=5V ，则p= -10W ，该元件为 输出功率型的。
30. 导体对电流的 阻碍作用 叫电阻。
电阻大，说明导体导电能力 越差 ，电阻小，说明导体导电能力 越好 。
31. 当负载被短路时，负载上电压为0 ，电流为 E/U0A ，功率为 0W 。
32. 已知V U AB 10=，若选B 点为参考点，则A V = 10 V ，B V = 0 V 。
33. 任何电路都是由电源 、 负载 和 导线 等电路设备组成的。
34. 电荷有规则 定向移动 即形成电流。
习惯上规定 正电荷 的方向为电流的实际方向。
35. ？？电压的参考方向是由假定的 正 指向 副的方向。
当电压的实际方向与参考方向一致时，电压为 正 反之为 负 。
36.电力系统中一般以大地为参考点，参考点的电位为零电位。
37.单位时间内流过导体某一横截面的电荷量叫做该导体的电流，其表达可写为i=Δq/Δt,单位为_安培_。
当该电量可用函数表达时，i=_dq_/dt，当该值为常数时，i应写为_I__。
38.外力（非电力）将单位正电荷从电源负极移动到电源正极所做的功叫_电动势，单位39.为_V_，电源的电力将单位正电荷由电源正极经外电路移动到电源负极所做的功叫电攻40.电源的电场力_，单位为_伏特，电源做功将单位正电荷从外电路A点移到B点所做的功，41.为A、B两点的_电动势_。
42.知某导体从t=3s到t=6s时，通过其横截面的电荷由－4C增加到14C，问这时流过导体的平均电流为2_A。
43.电力系统中一般以大地为参考点，参考点的电位为（零）电位。
44.导体电阻的单位是（欧姆），简称（欧），用符号（Ω）表示，而电阻率则用符号（Ωｍ）表示。
45.已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U=( E)。
46.有一照明线路，电源端电压为２２０伏，负载电流为１００安，线路的总阻抗为０．２欧姆，那么负载端电压为（200）伏。
47.串联电路中的（电流）处处相等，总电压等于各电阻上（电压）之和。
48.一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则（15）瓦灯泡较亮，而（100）瓦灯泡较暗。
49. 电路主要由(电源)、(导线)、( 用电器)三部分组成。
50. 实验证明，在一定的温度下，导体电阻和导体材料有关，同时均匀导体的电阻与导体的(长度 )成正比，而与导体的(面积 )成反比。
51. 电路的主要任务是(电流 )、( 电压)、和(功率 )电能。
52. 在任一瞬时，通过任意闭合面的电流的代数和恒等于(零)。
选择1. 如图所示电路中各电量的参考方向均与真实方向一致，则该电路对应的正确表达式为：C A ） I=（U+US ）/R B ） I=（US -U ）/R C ） I=（U- US ）/R D ） I= US/R2. 某灯泡上标有“220V 、100W ”字样，则220V 是指（C ）。
A ）最大值 B ）瞬时值 C ）从有效值 D ）平均值3. 根据下图所示电路，选择正确的表达式。
将它的编号填写在括号内（BD ）（多项选择） A ） 12()()()()ab s u t u t u t u t +-= B ） 120ab s U U U U +-+= C ） 210ab s U U U U +-+= D ） 12()()()()ab s u t u t u t u t +-=-4. 额定电压均为220V 的40W 、60W 和100W 三只灯泡串联接在220V 的电源上,它们的发热量由大到小排列为（A ）。
A) 100W 、60W 和40W ； B) 40W 、60W 和100W ； C) 100W 、40W 和60W ； D) 60W 、100W 和40W5.下图所示电路，下面的表达式中正确的是C_。
A) U1=-R1U/(R1+R2) B) U2=R2U/(R1+R2) C) U2=-R2U/(R1+R2)6.下面哪一种说法是正确的（B）A) 电流的实际方向规定；从高电位指向低电位。
B) 电流的实际方向规定是正电荷移动的方向。
C) 电流得实际方向规定是负电荷移动的方向。
