(完整word版)2018—2019学年高二对口单招期末考试电工基础试卷

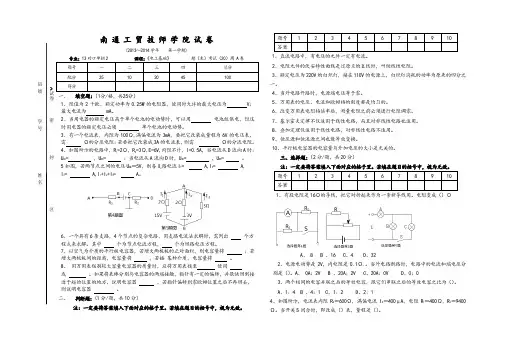

南 通 工 贸 技 师 学 院 试 卷(2013～2014学年 第一学期)专业：13对口单招2 课程：《电工基础》 期（末）考试（20）周 A 卷 题号 一 二 三 四 总分 配分 25 10 20 45 100 得分一、 填空题：（1分/格，共25分） 1、阻值为2千欧、额定功率为0.25W 的电阻器，使用时允许的最大电压为 V ；最大电流为 mA 。

2、当用电器的额定电压高于单个电池的电动势时，可以用 电池组供电，但这时用电器的额定电压必须 单个电池的电动势。

3、有一个电流表，内阻为100Ω,满偏电流为3mA ，要把它改装成量程为6V 的电压表，需 Ω的分压电阻；若要把它改装成3A 的电流表，则需 Ω的分流电阻。

4、如图所示的电路中，R 1=2Ω，R 2=3Ω,E=6V,内阻不计，I=0.5A ，当电流从D 流向A 时：U AC = ，U DC = ；当电流从A 流向D 时，U AC = ，U DC = 。

5如图，若两节点之间的电压U AB ＝5V ，则各支路电流I 1= A,I 2= A, I 3= A,I 1+I 2+I 3= A 。

6、一个具有6条支路，4个节点的复杂电路，用支路电流法求解时，需列出 个方 程式来求解。

其中 个为节点电流方程， 个为回路电压方程。

7、以空气为介质的平行板电容器，若增大两极板的正对面积，则电容量将 ；若 增大两极板间的距离，电容量将 ，若插 某种介质，电容量将 。

8、 用万用表叛别较大容量电容器的质量时，应将万用表拨至 使用 或 。

如果将表棒分别与电容器的两端接触，指针有一定的偏转，并很快回到接 近于起始位置的地方，说明电容器 ，若指针偏转到零欧姆位置之后不再回去， 则说明电容器 。

二、 判断题：（1分/题，共10分）注：一定要将答案填入下面对应的格子里。

若填在题目的括号中，视为无效。

题号 12345678910答案1、直流电路中，有电压的元件一定有电流。

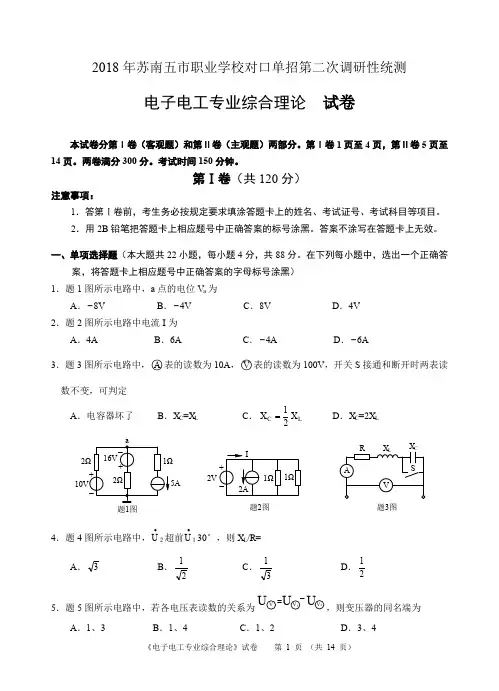

《电子电工专业综合理论》试卷 第 1 页 （共 14 页） 2018年苏南五市职业学校对口单招第二次调研性统测 电子电工专业综合理论 试卷

本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。第Ⅰ卷1页至4页，第Ⅱ卷5页至14页。两卷满分300分。考试时间150分钟。 第Ⅰ卷（共120分） 注意事项： 1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号、考试科目等项目。 2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。答案不涂写在答题卡上无效。

一、单项选择题（本大题共22小题，每小题4分，共88分。在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑） 1．题1图所示电路中，a点的电位Va为 A．−8V B．−4V C．8V D．4V 2．题2图所示电路中电流I为 A．4A B．6A C．−4A D．−6A

3．题3图所示电路中，○A表的读数为10A，○V表的读数为100V，开关S接通和断开时两表读数不变，可判定 A．电容器坏了 B．XC=XL C．LC21XX D．XC=2XL

+2Ω10V+16V5A1Ωa

题1图 2Ω+2V2A1Ω1Ω

I

题3图 AVRXLXCS题2图 4．题4图所示电路中，2U超前1U30°，则XL/R= A．3 B．21 C．31 D．21

5．题5图所示电路中，若各电压表读数的关系为UV1V2VUU−=，则变压器的同名端为 A．1、3 B．1、4 C．1、2 D．3、4 《电子电工专业综合理论》试卷 第 2 页 （共 14 页）

6．题6图所示的Y-Y连接对称三相电路中，原来电流表的读数为1A，后因U线断路（即S打开），则电流表的读数变为

A．1A B．43A C．23A D．0.5A

RjXL

++U1U2

题4图 VV1V2u题5图

A

+++

UU

UV

UW

ZZZ

S

题6图 123

4

7．用指针式万用表的R×1k挡测量某晶体管各极之间的正、反向电阻，阻值列于题7表中，表中○1+−○2−表示管子的○1端接万用表的红表笔，管子的○2端接万用表的黑表笔，其他类同。则该管的类型和b极分别是 A．PNP、○2 B．PNP、○3 C．NPN、○3 D．NPN、○1

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.供电频率的允许偏差规定，电网装机容量在3000MW及以上的为( )Hz。

A.±0.1B.±0.2C.±0.3D.±0.4答案:B2. 安装单相三孔插座，保护接地孔在( )方。

A.上B.下C.左D.右答案:A3. 单向可控硅由导通变为截止要满足( )条件。

A.升高阳极电压B.降低阴极电压C.断开控制电路D.正向电流小于最小维持电流答案:D4. 钳形电流表是利用( )的原理制造的。

A.电压互感器B.电流互感器C.变压器答案:B5. 高压钠灯是一种发光效率高.( )的新型电光源。

A.点亮时间短B.电压范围宽C.透雾能力强D.透雾能力强答案:C6. “止步，高压危险！”标识牌的底色应该是( )。

A.白底黑边B.黑底白边C.红底白边D.白底红边答案:D7. 以下( )动作后必须有保持回路。

A.差动保护B.重瓦斯保护C.轻瓦斯保护答案:B8. 碘钨灯等高热灯具与易燃物距离不宜小于( )mm。

A.1000B.800C.300D.500答案:A9. 任何单位或者个人对事故隐患或者安全生产违法行为，( )向负有安全生产监督管理职责的部门报告或者举报。

A.无权B.均有权C.应逐级D.应越级答案:B10. 万用表电压量程2.5V是当指针指在( )位置时电压值为2.5V。

A.1/2量程B.满量程C.2/3量程答案:B11. 三相异步电动机当转差率为1时，此电动机为( )状态。

A.制动状态B.同步运行状态C.堵转状态D.启动状态答案:D12. 对于容量不太大而且需要中性线的变压器，广泛采用( )连接，以适应照明与动力混合负载需要的两种电压。

A.Y，ynB.Y，DC.YN，DD.y答案:A13. 电力电缆绝缘性较高的是( )绝缘电缆。

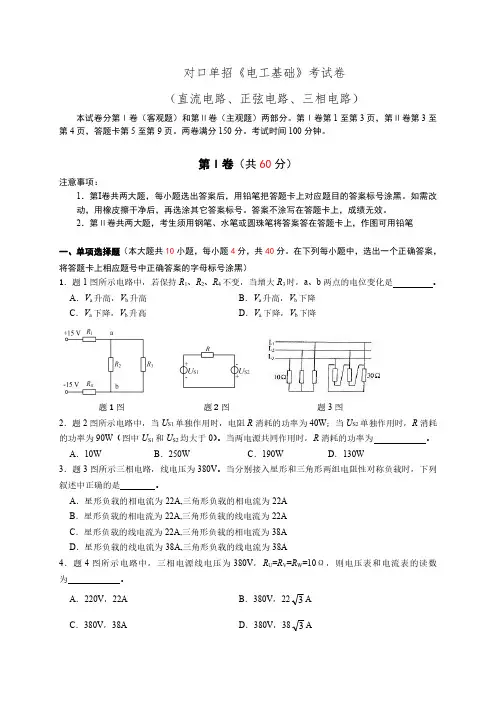

对口单招《电工基础》考试卷（直流电路、正弦电路、三相电路）本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷第1至第3页，第Ⅱ卷第3至第4页，答题卡第5至第9页。

两卷满分150分。

考试时间100分钟。

第Ⅰ卷（共60分）注意事项：1．第Ⅰ卷共两大题，每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其它答案标号。

答案不涂写在答题卡上，成绩无效。

2．第Ⅱ卷共两大题，考生须用钢笔、水笔或圆珠笔将答案答在答题卡上，作图可用铅笔一、单项选择题（本大题共10小题，每小题4分，共40分。

在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1．题1图所示电路中，若保持R1、R2、R4不变，当增大R3时，a、b两点的电位变化是。

A．V a升高，V b升高B．V a升高，V b下降C．V a下降，V b升高D．V a下降，V b下降题1图题2图题3图2．题2图所示电路中，当U S1单独作用时，电阻R消耗的功率为40W；当U S2单独作用时，R消耗的功率为90W（图中U S1和U S2均大于0）。

当两电源共同作用时，R消耗的功率为。

A．10W B．250W C．190W D．130W3．题3图所示三相电路，线电压为380V。

当分别接入星形和三角形两组电阻性对称负载时，下列叙述中正确的是。

A．星形负载的相电流为22A,三角形负载的相电流为22AB．星形负载的相电流为22A,三角形负载的线电流为22AC．星形负载的线电流为22A,三角形负载的相电流为38AD．星形负载的线电流为38A,三角形负载的线电流为38A4．题4图所示电路中，三相电源线电压为380V，R U=R V=R W=10Ω，则电压表和电流表的读数为。

A．220V，22A B．380V，223AC．380V，38A D．380V，383A题4图题5图题6图5．题5图所示三相电路中，三只同规格灯泡正常工作。

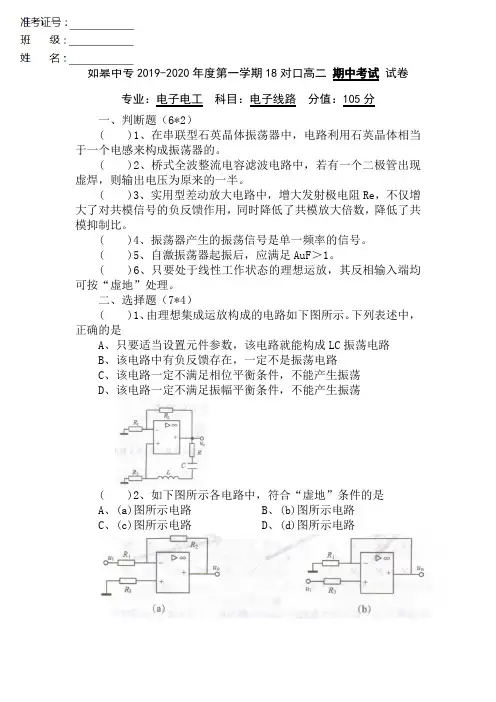

如皋中专2019-2020年度第一学期18对口高二期中考试试卷专业：电子电工科目：电子线路分值：105分一、判断题（6*2）( )1、在串联型石英晶体振荡器中，电路利用石英晶体相当于一个电感来构成振荡器的。

( )2、桥式全波整流电容滤波电路中，若有一个二极管出现虚焊，则输出电压为原来的一半。

( )3、实用型差动放大电路中，增大发射极电阻Re，不仅增大了对共模信号的负反馈作用，同时降低了共模放大倍数，降低了共模抑制比。

( )4、振荡器产生的振荡信号是单一频率的信号。

( )5、自激振荡器起振后，应满足AuF＞1。

( )6、只要处于线性工作状态的理想运放，其反相输入端均可按“虚地”处理。

二、选择题（7*4）( )1、由理想集成运放构成的电路如下图所示。

下列表述中，正确的是A、只要适当设置元件参数，该电路就能构成LC振荡电路B、该电路中有负反馈存在，一定不是振荡电路C、该电路一定不满足相位平衡条件，不能产生振荡D、该电路一定不满足振幅平衡条件，不能产生振荡( )2、如下图所示各电路中，符合“虚地”条件的是A、(a)图所示电路B、(b)图所示电路C、(c)图所示电路D、(d)图所示电路3、如下左图所示电路，R＝0.5kΩ，当ui＝1mV时，则电流I的值为( )A、2μAB、0μAC、－2μAD、1μA4、某反馈放大器的交流通路如上右图所示，该电路中的级间反馈类型为A、电压串联正反馈B、电压串联负反馈C、电流串联正反馈D、电流串联负反馈5、如下左图所示电路，能产生自激振荡的连接为A、1-2；3-5B、1- 3；2-5C、1- 4；2–5D、1-5；2-36、如上右图所示电路，以下说法正确的是( )A、该电路由于无选频网络，不能产生正弦波振荡B、该电路由于不满足相位平衡条件不能产生正弦波振荡C、该电路由于放大器不能正常工作，不能产生正弦波振荡D、该电路能产生正弦振荡7、当负载发生变化时，欲使输出电流稳定，且提高输入电阻，应引入( )A、电压串联负反馈B、电流串联负反馈C、电流并联负反馈D、电压并联负反馈三、填空题（10*2）1、如下左图所示为具有放大作用的半波整流电路，V1、V2为理想二极管。

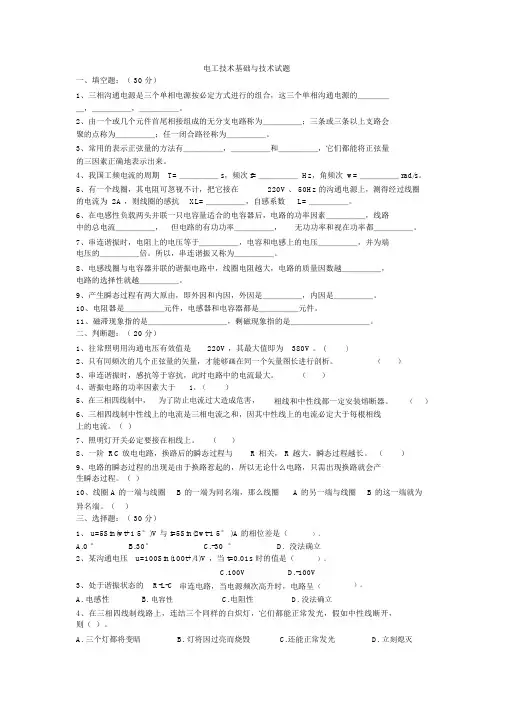

电工技术基础与技术试题一、填空题：（ 30 分）1、三相沟通电源是三个单相电源按必定方式进行的组合，这三个单相沟通电源的＿＿＿＿＿，＿＿＿＿＿，＿＿＿＿＿。

2、由一个或几个元件首尾相接组成的无分支电路称为＿＿＿＿＿；三条或三条以上支路会聚的点称为＿＿＿＿＿；任一闭合路径称为＿＿＿＿＿。

3、常用的表示正弦量的方法有＿＿＿＿＿，＿＿＿＿＿和＿＿＿＿＿，它们都能将正弦量的三因素正确地表示出来。

4、我国工频电流的周期T= ＿＿＿＿＿ s，频次 f= ＿＿＿＿＿ Hz，角频次 w= ＿＿＿＿＿ rad/s。

5、有一个线圈，其电阻可忽视不计，把它接在220V 、 50Hz 的沟通电源上，测得经过线圈的电流为 2A ，则线圈的感抗XL= ＿＿＿＿＿，自感系数L= ＿＿＿＿＿。

6、在电感性负载两头并联一只电容量适合的电容器后，电路的功率因素＿＿＿＿＿，线路中的总电流＿＿＿＿＿，但电路的有功功率＿＿＿＿＿，无功功率和视在功率都＿＿＿＿＿。

7、串连谐振时，电阻上的电压等于＿＿＿＿＿，电容和电感上的电压＿＿＿＿＿，并为端电压的＿＿＿＿＿倍。

所以，串连谐振又称为＿＿＿＿＿。

8、电感线圈与电容器并联的谐振电路中，线圈电阻越大，电路的质量因数越＿＿＿＿＿，电路的选择性就越＿＿＿＿＿。

9、产生瞬态过程有两大原由，即外因和内因，外因是＿＿＿＿＿，内因是＿＿＿＿＿。

10、电阻器是＿＿＿＿＿元件，电感器和电容器都是＿＿＿＿＿元件。

11、磁滞现象指的是＿＿＿＿＿＿＿＿＿＿，剩磁现象指的是＿＿＿＿＿＿＿＿＿＿。

二、判断题：（ 20 分）1、往常照明用沟通电压有效值是220V ，其最大值即为380V 。

()2、只有同频次的几个正弦量的矢量，才能够画在同一个矢量图长进行剖析。

（）3、串连谐振时，感抗等于容抗，此时电路中的电流最大。

（）4、谐振电路的功率因素大于1。

（）5、在三相四线制中，为了防止电流过大造成危害，相线和中性线都一定安装熔断器。

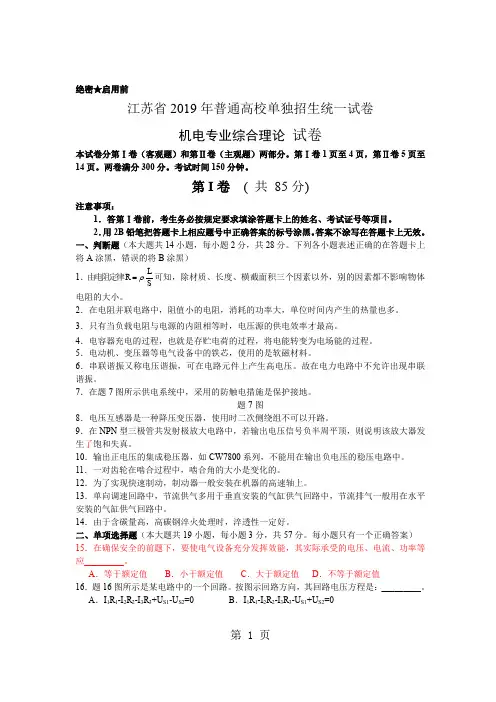

第 1 页绝密★启用前江苏省2019年普通高校单独招生统一试卷机电专业综合理论 试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1页至4页，第Ⅱ卷5页至14页。

两卷满分300分。

考试时间150分钟。

第I 卷 ( 共 85分)注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号等项目。

2．用2B 铅笔把答题卡上相应题号中正确答案的标号涂黑。

答案不涂写在答题卡上无效。

一、判断题（本大题共14小题，每小题2分，共28分。

下列各小题表述正确的在答题卡上将A 涂黑，错误的将B 涂黑）1．由电阻定律SL R ρ=可知，除材质、长度、横截面积三个因素以外，别的因素都不影响物体电阻的大小。

2．在电阻并联电路中，阻值小的电阻，消耗的功率大，单位时间内产生的热量也多。

3．只有当负载电阻与电源的内阻相等时，电压源的供电效率才最高。

4．电容器充电的过程，也就是存贮电荷的过程，将电能转变为电场能的过程。

5．电动机、变压器等电气设备中的铁芯，使用的是软磁材料。

6．串联谐振又称电压谐振，可在电路元件上产生高电压。

故在电力电路中不允许出现串联谐振。

7．在题7图所示供电系统中，采用的防触电措施是保护接地。

题7图8．电压互感器是一种降压变压器，使用时二次侧绕组不可以开路。

9．在NPN 型三极管共发射极放大电路中，若输出电压信号负半周平顶，则说明该放大器发生了饱和失真。

10．输出正电压的集成稳压器，如CW7800系列，不能用在输出负电压的稳压电路中。

11．一对齿轮在啮合过程中，啮合角的大小是变化的。

12．为了实现快速制动，制动器一般安装在机器的高速轴上。

13．单向调速回路中，节流供气多用于垂直安装的气缸供气回路中，节流排气一般用在水平安装的气缸供气回路中。

14．由于含碳量高，高碳钢淬火处理时，淬透性一定好。

二、单项选择题（本大题共19小题，每小题3分，共57分。

每小题只有一个正确答案）15．在确保安全的前题下，要使电气设备充分发挥效能，其实际承受的电压、电流、功率等应_________。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.装置前在丈量汽轮发电机定子绕组时，应使用( )伏的兆欧表。

A.2500B.1000C.500D.250答案:A2. 对交流电器而言,若操作频率过高会导致( )A.铁心过热B.线圈过热C.触头过热D.触头烧毛答案:B3. 笼形异步电动机采用电阻降压启动时,启动次数( )。

A.不宜太少B.不允许超过3次/小时C.不宜过于频繁答案:C4. 以下过电压中( )属于操作过电压。

A.工频过电压B.谐振过电压C.弧光接地过电压答案:C5. 变压器重瓦斯保护动作的原因是( )。

A.空气进入变压器B.变压器发生短路故障C.油面缓慢降落D.变压器内部故障产生大量气体答案:D6. 通过三坐标测量机的测量系统可以测出零件测点在( ).A.X方向上的精确坐标B.Y方向上的精确坐标C.Z方向上的精确坐标D.X，Y，Z，三个方向上的精确坐标答案:A7. 电路处于断路状况时,电路中没有( )流过。

A.电压B.电流C.电阻答案:B8. 当低压电气火灾发生时，首先应做的是( )A.迅速离开现场去报告领导B.迅速设法切断电源C.迅速用干粉或者二氧化碳灭火器灾火答案:B9. 根据线路电压等级和用户对象，电力线路可分为配电线路和( )线路。

A.照明B.动力C.送电D.感应答案:C10. 用钳形电流表测量三相平衡负载电流时，钳口中放入三根导线时的指示值( )A.为0B.一相电流值C.两相电流值之和答案:A11. 常温下测得再生介损不符合标准时，对试油升温至90℃时的tgδ值应不大于( )。

A.0.001B.0.003C.0.005D.0.008答案:C12. 三相鼠笼式异步电动机采用Y-△启动时，启动电流是直接启动电流的( )倍。

A. 1B.1/2C.1/3D.1/4答案:C13. 作业监护人一般由( )担任。

《电工基础》第二章简单直流电路单元测试卷一、判断题(本大题共10小题，每小题1分,共10分）1. 在通路状态下,负载电阻变大，电源的端电压下降。

( ）2. 一个全电路中，电源的输出功率随负载电阻的增加而增加。

( ）3. 若额定电流为100 A的发电机，所接负载的电流为60 A，则还有40 A的电流被线路吸收了。

( )4. 短路状态下，电源的内阻压降为零。

（）5。

电路中两点间的电压与路径无关。

( ）6。

用伏安法测电阻时,安培表内接法适用于R R v的场合。

（）7. 改变万用表欧姆挡量程时都要进行欧姆调零。

( )8。

“110 V，40 W”和“110 V，100 W”的两负载能串接在220 V的电路中.( )9. 万用表测交流电压时，只要在表头串联一个二极管即可。

( ）10. 电源E向负载R L供电，R L的一端断开时，U L＝E。

（)二、选择题（本大题共10小题,每小题3分,共30分)11。

在如图所示电路中，已知E、U、R，求I的公式是( )A。

I＝(U－E)/R B。

I＝(E－U）/RC. I＝(U＋E）/RD. I＝（－U－E)/R12。

有一电源分别接8 Ω和2 Ω电阻,单位时间内放出的热量相等（导线电阻不计），则电源内阻为（）A. 1 ΩB. 2 ΩC. 4 ΩD. 8 Ω13。

在如图所示电路中,电灯L1、L2都标有“220 V，100 W"；电灯L3、L4都标有“220 V，40 W”，将A、B两端接入电源，最暗的灯是( )A。

L1B。

L2C。

L3 D. L4第11题图第13题图第14题图第16题图14. 在如图所示电路中,R0是电源E的内阻,则（）A。

R2＝R0时，R2获得最大功率B。

R2＝R1时，R2获得最大功率C. R2＝R1＋R0时，R2获得最大功率D. R2＝∞时，R2获得最大功率15. 某用电器离供电电源L米,线路上的电流为I安，若要求线路上的电压降不超过U伏,已知输出电线的电阻率为ρ欧·米。

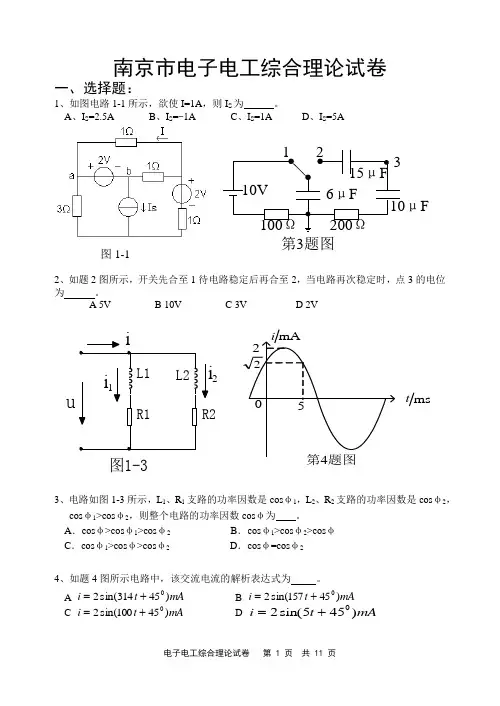

南京市电子电工综合理论试卷一、选择题：1、如图电路1-1所示，欲使I=1A ，则I S 为 。

A 、I S =2.5AB 、I S=-1A C 、I S =1A D 、I S =5A图1-12、如题2图所示，开关先合至1待电路稳定后再合至2，当电路再次稳定时，点3的电位为 。

A 5VB 10VC 3VD 2V3、电路如图1-3所示，L 1、R 1支路的功率因数是cos φ1，L 2、R 2支路的功率因数是cos φ2，cos φ1>cos φ2，则整个电路的功率因数cos φ为 。

A ．cos φ>cos φ1>cos φ2 B ．cos φ1>cos φ2>cos φ C ．cos φ1>cos φ>cos φ2 D ．cos φ=cos φ24、如题4图所示电路中，该交流电流的解析表达式为 。

A mA t i )45314sin(20+=B mA t i )45157sin(20+=C mA t i )45100sin(20+= DmA t i )455sin(20+=L1L2R1R2iuTSD1D2E+30V+-1mH10K 5K 10KS +6V -6V 黑匣子-j+-u图1-3N1N2图1-4图3-4图4-1a b cd 图R1U 甲U乙图4-3i 1i 2u 2iL 10V12200Ω100Ω6μF15μF 10μF 3第3题图t msmAi 25第4题图2图5-513、计数器测量频率时，作计数信号的是。

A．晶体振荡产生的时基信号B．门控电路输出的闸门信号C．输入的被测信号D．自校准信号14、示波管采用“先偏转后加速”系统是为了在不影响其它指标情况下，。

A．降低加速电压B．提高示波管的偏转灵敏度C．提高示波管的亮度D．减少电子渡越时间15、三相异步电机的转差率S＜0时，异步电机处于。

A．电动机运行状态B．发电机运行状态C．启动状态D．电磁制动状态16、三相异步电机转子电阻增大时，电机临界转差率Sm和最大转矩Mmax应为。

2018年普通高等学校对口招生考试电子电工类专业综合知识模拟试题本试题卷共五大题，共12页。

时量l50分钟，满分390分。

一、选择题(在本题的每一小题的备选答案中，只有一个答案是正确的，本大题共20小题，每小题6分，共120分)1．如图1所示电路中，当滑动变阻器R2的滑动触头向a端滑动时 ( )A．电压表V的示数将变大 B．R1消耗的功率将增大C．电源功率将减小 D．电源消耗的功率将增大图1 图22．对称三相负载联接成星形，由对称三相交流电源供电，如图2所示。

若V相断开，则电流表和电压表的示数变化应分别是( ) A．电流示数变小，电压表示数不变 B．电流表示数不变，电压表示数变大C．电流表、电压表示数都变小 D．电流表、电压表示数都不变3．测量车间设备的绝缘状态时，可选用 ( )A．万用表R×10Ω挡 B．250V兆欧表C．验电笔 D．500V兆欧表4．通常用万用表的电阻挡(R×100Ω或R×1K)来检测较大容量电容器的质量，下列四种现象中，说明电容器质量较好的是( )A．指针偏转到零位置后不再返回B．指针有一定的偏转，并很快回到接近起始位置处C．指针根本不偏转D．指针偏转后回不到起始位置，且停留在表盘某处5．在一通有直流电流的空心线圈中插入铁芯后，下列物理量不变的是 ( )A．磁感应强度 B．磁通 C．磁场强度 D．磁阻i=2A，且初相位为300，则该电流的有效值6．一正弦交流电，当时间t=0时，电流值是( )A．1A B．2.828A C．2A D．4A7．在R、L并联的正弦交流电路中，R=40Ω，X L=30Ω，电路的无功功率Q=480var，则视在功率S为 ( )A．866VA B．800VA C．600VA D．500VA8．有一台星形联接的三相交流发电机，额定相电压为660V，若测得其线电压U AB=1143V，U BC=660V，U CA=660V，则说明( )A．A相绕组接反 B．B相绕组接反C．C相绕组一定接反 D．C相绕组接反或短路9．变压器的额定功率是指原边施以额定电压时，副边允许输出的 ( )A．最大有功功率 B．最大视在功率 C．最大无功功率 D．最大瞬时功率10．互感器是根据原理制造的。

《电子电工专业综合理论》试卷 第 1 页 共 14 页 单招教学调研测试卷 电子电工专业综合理论

本试卷含第Ⅰ卷（选择题、是非题）和第Ⅱ卷(填空题、问答题、计算题）两部分，两卷满分300分，考试时间150分钟。题号前有“＊”标志的为电子专业考生的答题，电工专业考生不得解答;题号前有“▲"标志的为电工专业考生的答题,电子专业考生不得解答。 第Ⅰ卷（共120分）

注意事项： 1．答第Ⅰ卷前，考生务必将自己的姓名、考试证号、考试科目用铅笔涂写在答题卡上。 2．每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。如果答案不涂写在答题卡上，答题无效。 一、选择题（本大题共18小题，每小题5分，共90分，每小题只有一个正确答案)

1．如图1-1所示电路中，电流I为（ ） A．2A B．3A C．5A D．－3A

图1-1 图1—2 图1—3 2．如图1-2所示电路中，电阻R的阻值为（ ） A．4Ω B．2Ω C．3Ω D．1Ω 3．如图1-3所示电路中，电源US为（ ） A．1V B．3V C．5V D．7V 4．已知某工频正弦交流电压u1，其相位超前同频率的正弦交流电压u2＝10sin（100ππt+150）伏300，并且u1在t=0。02S时的瞬时值为100V,则u1的瞬时表达式为（ ）

12V 2Ω

+

- I

6Ω

3Ω 4Ω

R I＝2A 10V

- +

－8V 1Ω

2Ω 1A

US

+

-

1Ω 2Ω

6Ω 3Ω

4V ＋ － 《电子电工专业综合理论》试卷 第 2 页 共 14 页

A．u1＝100sin(100πt+300）伏 B．u1＝141.4sin（100πt—300)伏 C．u1＝200sin(100πt+450)伏 D．u1＝141.4sin(100πt+450）伏 5．如图1-4所示正弦交流电路中,已知R＝XL＝10Ω,欲使电路的功率因数cosФ=0.707则XC的值为( ） A．20Ω B．10Ω C．5Ω D．14。1Ω

学校： 专业：___________________学号： 姓名：………………………密…………封…………线…………内…………不…………………………………2017-2018学年度第二学期综合高中统测试卷电子电工专业 · 电工基础（满分150分，考试时间120分钟）2018.061．一段圆柱形电阻丝，当直径为d 时电阻为4Ω，若把该电阻丝拉成直径为2的均匀细丝后，它的阻值变为A ．8ΩB ．16ΩC ．32ΩD ．64Ω 2．题2图所示的四个元件1～4，其中产生功率的有A ．元件1和3B ．元件1和4C ．元件2和3D ．元件3和4--2V+--2V2A --2V--2V题2图3． 3．题3图所示电路中，电阻R 1和R 2并联，若电阻R 1:R 2=2:3，电流I 1比I 2多5A ，则电流I 1为A ．20AB ．15AC ．10AD ．5A2题3图 题4图一、单项选择题（请将答案填入下面的表格内，漏写、错写不得分，每小题3分，共30分）4．题4图所示电路，当电阻R 的阻值增大时，电路中电压表和电流表的读数变化分别是 A ．减小、减小 B ．增大、增大 C ．增大、减小 D ．减小、增大 5．题5图所示电路中，各点电位的大小关系正确的是A ．V A <VB B ．V B <VC C ．V A >V CD ．V A =V CAB6V4U题5图 题6图 题7图6．题6图所示电路中，当1A 恒流源单独作用时，电流表的示数为0.5A ；而当6V 恒压源单独作用时，电流表的示数为1A 。

若将6V 恒压源换成18V 恒压源，并与1A 恒流源共同作用时，电流表的示数为A ．1.5AB ．2.5AC ．3AD ．3.5A7．题7图所示电路，当R =6Ω时，电流I =3A ；若电路中的电流I 增大到6A 时，则此时电阻R 应换成 A ．1Ω B ．3Ω C ．5Ω D ．12Ω 8．题8图所示电路中，在减小电容器两极板间距的过程中A ．电容器的电容变小B ．电阻R 中没有电流C ．电阻R 中有b 流向a 的电流D ．电阻R 中有a 流向b 的电流题8图 题10图9．标称值分别为“3μF ，60V ”、“6μF ，80V ”的两个电容器，串联后的等效电容和耐压值分别为A ．9μF ，60VB ．9μF ，140VC ．2μF ，90VD ．2μF ，80V 10．题10图所示电路中，电源电动势E =30V ，电容C 1=2C 2，C 4=3C 3，则电压表的示数为A ．30VB ．22.5VC ．12.5VD ．10V二、判断题（请将答案填入表格内，正确的填“A”，错误的填“B”，乱写、漏写、错写不得分，每题2分，共20分）11．直流电路分析中，电流、电压、电位的正负不表示其大小（高低），仅表示参考方向与实际方向之间的关系。

2019年甘肃省普通高等教育对口招收中等职业学校学生招生考试工业类专业基础试题《电工电子技术与技能》( 120分)班级姓名一、单项选择题（每小题2分，共26分）１.下列能组成电路的是（）Ａ.电源、负载、开关、导线Ｂ.发动机、负载、开关、保险Ｃ.电动机、负载、开关、指示灯Ｄ.电源、导线、开关、保险２.电阻所标的色环为“黄紫金银”，则该电阻的阻值为（）Ａ.470Ω Ｂ.4.7Ω Ｃ.47Ω Ｄ.0.47Ω ３.有两个电容器C1、C2，若两极板间的电势差之比为2∶3，带电量之比为3∶2，则容量之比为（）Ａ.2∶3 Ｂ.3∶2 Ｃ.4∶9 Ｄ.9∶4 ４.在匀强磁场中，原来载流导线所受的磁场力为Ｆ，若电流增加到原来的两倍，导线的长度减小一半，这时载流导线所受的磁场力为（）Ａ.ＦＢ.Ｆ/２Ｃ.2ＦＤ.4Ｆ５.不影响平行板电容器电容大小的是（）Ａ.两极板端电压Ｂ.两极板正对面积Ｃ.两极板电介质的介电常数Ｄ.两极板间距离６.对称三相交流负载三角形联结时，线电流的有效值为相电流有效值的（）Ａ.√3Ｂ.√2Ｃ.1/√3Ｄ. 1/√2７.在纯电感电路中，电流滞后电压（）Ａ.π/2 Ｂ.π Ｃ.－π Ｄ.π/4 ８.发光二极管工作在（）Ａ.正向偏置状态Ｂ.反向偏置状态Ｃ.反向击穿状态Ｄ.以上都不是９.交流负反馈主要用于（）Ａ.稳定静态工作点Ｂ.改善放大器的动态性能Ｃ.振荡电路Ｄ.以上都不对10.固定偏置放大电路产生了非线性失真。

但在增大R b后发现失真消失，这个失真肯定是（）Ａ.饱和失真Ｂ.截止失真Ｃ.双重失真Ｄ.交越失真11.乙类功率放大器的效率最高可达到（）Ａ.68.5％Ｂ.88.5％Ｃ.78.5％Ｄ.58.5％12.在数字信号中，高电平用“１”表示，低电平用“０”表示，称为（）Ａ.０逻辑Ｂ.１逻辑Ｃ.正逻辑Ｄ.负逻辑13.下列触发器功能最全的是（）Ａ.RS触发器Ｂ.Ｄ触发器Ｃ.JK触发器Ｄ.主从RS触发器二、多项选择题（多选、少选、错选均不得分，每小题3分，共21分）１.下列与电阻值大小有关的有（）Ａ.电流Ｂ.导体长度Ｃ.导体截面积Ｄ.导体电阻率２.磁场的主要物理量有（）Ａ.磁通Ｂ.磁场强度Ｃ.磁感应强度Ｄ.磁导率３.下列不是矢量三角形的是（）Ａ.阻抗三角形Ｂ.电压三角形Ｃ.功率三角形Ｄ.以上都不是４.二极管的反向电流大，该二极管（）Ａ.单向导电性好Ｂ.受温度的影响小Ｃ.受温度的影响大Ｄ.单向导电性差５.下列输出电流能达到0.5Ａ的三端稳压器是（）Ａ.CW78M05 Ｂ.CW317 Ｃ.CW78L05 Ｄ.CW317L ６.利用555定时器可组成（）Ａ.数码选择器Ｂ.单稳态触发器Ｃ.施密特触发器Ｄ.多谐振荡器７.下列数制转换中，正确的是（）Ａ.(110011)2＝(51)10Ｂ.(110011)2＝(63)8Ｃ.(110011)2＝(31)16Ｄ.(119)10＝(1110111)2三、判断题（正确的选“√”，错误的选“×”，每小题2分，共22分）１.使用万用表测量电阻时，手指可以抓在被测电阻引脚的两端。

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.单相电度表主要由一个可转动铝盘和分别绕在不同铁芯上的一个( )一个电流线圈组成。

A.电压线圈B.电压互感器C.电阻答案:A2. 1.5mm2的BX型铜芯橡皮绝缘导线明敷设时，室温30℃下其安全载流量为( )A。

A.25B.30C.35D.40答案:C3. 三相交流电中，U相用( )色表示。

A.黄B.绿C.红答案:A4. 关于变压器安装，下列说法正确的是( )。

A.容量在400kva以上的变压器，应采用地面安装B.容量在400kva以上的变压器，应采用杆上安装C.容量在400kva以下的变压器，应采用地面安装D.容量在400kva以下的变压器，不应采用杆上安装答案:A5. 《安全生产法》立法的目的是为了加强安全生产工作，防止和减少( )，保障人民群众生命和财产安全，促进经济发展。

A.生产安全事故B.火灾.交通事故C.重大.特大事故答案:A6. 对称三相电势在任一瞬间的( )等于零。

A.频率B.波形C.角度D.代数和答案:D7. 焊锡配比为50%的锡.32%的铅.18%的镉的熔点温度为( )度。

A.145B.180C.200D.2608. 电压的符号为( )。

A.rB.iC.uD.p答案:C9. ( )仪表由固定的线圈,可转动的线圈及转轴.游丝.指针.机械调零机构等组成。

A.电磁式B.磁电式C.电动式答案:C10. 关于在正弦交流电路中有功功率的叙述，不正确的是( )。

A.有功功率是电路中用在发热和做功时所消耗的功率B.有功功率的大小为瞬时功率对时间的平均值C.有功功率是一段时间内电场力所做的功D.有功功率是一个周期内电压与电流乘积的平均值答案:C11. 绝缘手套属于( )安全用具。

A.直接B.辅助C.基本答案:B12. 2.0级的电能表误差范围是( ).。
