《电工基础》期末考试试卷(B卷)

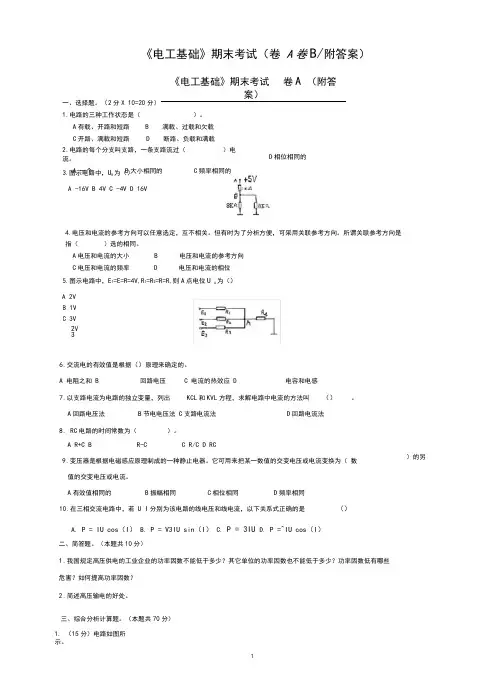

《电工基础》期末考试（卷A卷B/附答案）《电工基础》期末考试卷A （附答案）一、选择题。

（2分X 10=20分）1.电路的三种工作状态是（）。

A有载、开路和短路 B 满载、过载和欠载C开路、满载和短路 D 断路、负载和满载2.电路的每个分支叫支路，一条支路流过（）电流。

A 一个B大小相同的C频率相同的D相位相同的3.图示电路中，U B为（）A -16VB 4VC -4VD 16VE4.电压和电流的参考方向可以任意选定，互不相关。

但有时为了分析方便，可采用关联参考方向。

所谓关联参考方向是指（）选的相同。

A电压和电流的大小 B 电压和电流的参考方向C电压和电流的频率 D 电压和电流的相位5.图示电路中，E1=E=R=4V,R1=R2=R=R,则A点电位U A为（）A 2VB 1VC 3V2V36.交流电的有效值是根据（）原理来确定的。

A 电阻之和B 回路电压C 电流的热效应D 电容和电感7.以支路电流为电路的独立变量，列出KCL和KVL方程，求解电路中电流的方法叫（）。

A回路电压法B节电电压法C支路电流法D回路电流法8. RC电路的时间常数为（）。

A R+CB R-C C R/CD RC9.变压器是根据电磁感应原理制成的一种静止电器。

它可用来把某一数值的交变电压或电流变换为（数值的交变电压或电流。

A有效值相同的B振幅相同C相位相同D频率相同10.在三相交流电路中，若U I分别为该电路的线电压和线电流，以下关系式正确的是（）A. P = IU cos（I）B. P = V3IU sin（I）C. P = 3IUD. P =^IU cos（I））的另二、简答题。

（本题共10分）1.我国规定高压供电的工业企业的功率因数不能低于多少？其它单位的功率因数也不能低于多少？功率因数低有哪些危害？如何提高功率因数？2.简述高压输电的好处。

三、综合分析计算题。

（本题共70分）1. （15分）电路如图所示。

（1）求图示电路的U ；（2）求1 V电压源功率，并指出是吸收还是供出功率;（3）求1 A电流源功率，并指出是吸收还是供出功率。

电工基础期末试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电阻的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：A3. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 伏特答案：A4. 电路中电压的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：A5. 电路中功率的单位是：A. 瓦特B. 伏特C. 安培D. 欧姆答案：A6. 电路中电流通过电阻时，电阻两端的电压与电流的关系遵循：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A7. 在串联电路中，总电阻等于：A. 各电阻之和B. 各电阻之积C. 各电阻倒数之和D. 各电阻倒数之积答案：A8. 在并联电路中，总电阻与各电阻的关系是：A. 总电阻等于各电阻之和B. 总电阻等于各电阻之积C. 总电阻小于任何一个电阻D. 总电阻大于任何一个电阻答案：C9. 交流电的有效值是指：A. 最大值B. 平均值C. 瞬时值D. 有效值答案：D10. 三相电路中，星形连接的线电压与相电压的关系是：A. 相电压等于线电压B. 线电压等于相电压的√3倍C. 相电压等于线电压的√3倍D. 线电压等于相电压答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是电路的基本组成部分：A. 电源B. 负载C. 开关D. 导线答案：A, B, C, D2. 电路中常用的基本定律包括：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A, B, C3. 以下哪些是电路中常见的电源：A. 干电池B. 交流发电机C. 太阳能电池D. 超级电容器答案：A, B, C4. 以下哪些是电路中常见的负载：A. 电阻B. 电感C. 电容D. 二极管答案：A, B, C, D5. 以下哪些是电路中常见的开关：A. 空气开关B. 继电器C. 晶体管D. 保险丝答案：A, B, C三、填空题（每空1分，共20分）1. 电路中电流的国际单位是________。

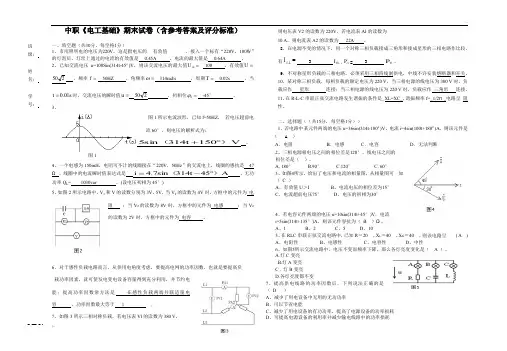

..;..中职《电工基础》期末试卷（含参考答案及评分标准）一、填空题（共30分，每空格1分）1、市用照明电的电压为220V ，这是指电压的 有效值 ，接入一个标有“220V ，100W ”的灯泡后，灯丝上通过的电流的有效值是 0.45A ，电流的最大值是 0.64A 。

2、已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值m U =100 ，有效值U =250 ，频率f = 50HZ ，角频率ω= 314rad/s ，周期T = 0.02s ，当0.01t s =时，交流电压的瞬时值u = 250 ，初相位0ϕ= -45° 。

3、图1所示电流波形，已知f=50HZ ， 若电压超前电流60°，则电压的解析式为：V）（︒+=150t 314si n 5u 。

图14、一个电感为150mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 47 Ω ，线圈中的电流瞬时值表达式是 A ）（︒-=45t 314si n 7.4i ，无功功率Q L = 1030var 。

(设电压初相为45°)5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 电阻 ；当V 2的读数为8V 时，方框中的元件为 电感 ；当V 2的读数为2V 时，方框中的元件为 电容 。

6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负 载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常方法是 在感性负载两端并联适量电容 ，功率因数最大等于 17、如图3所示三相对称负载，若电压表Vl 的读数为380 V ，则电压表V2的读数为220V ，若电流表Al 的读数为 10 A ，则电流表A2的读数为 22A 。

8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有=L△I 3 YL I ,△P = 3 Y P 。

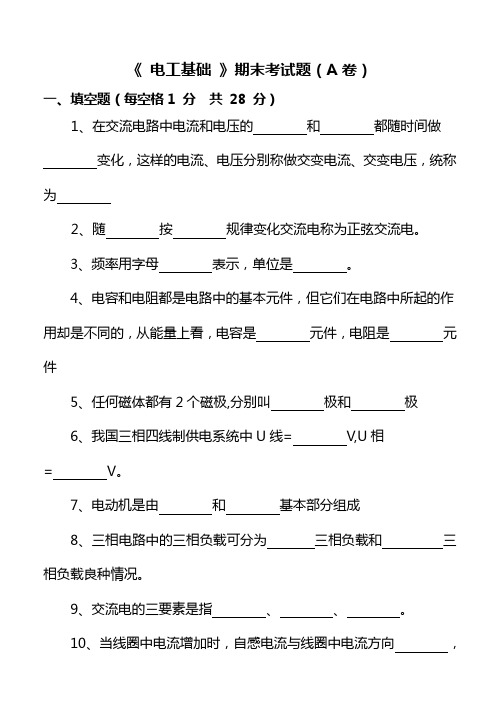

《电工基础》期末考试题（A卷）一、填空题（每空格1 分共28 分）1、在交流电路中电流和电压的和都随时间做变化，这样的电流、电压分别称做交变电流、交变电压，统称为2、随按规律变化交流电称为正弦交流电。

3、频率用字母表示，单位是。

4、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是元件，电阻是元件5、任何磁体都有2个磁极,分别叫极和极6、我国三相四线制供电系统中U线= V,U相= V。

7、电动机是由和基本部分组成8、三相电路中的三相负载可分为三相负载和三相负载良种情况。

9、交流电的三要素是指、、。

10、当线圈中电流增加时，自感电流与线圈中电流方向，其判定的依据是定律。

11、电路由、、连接导线与控制设备组成。

12、R1＝５Ω，R2＝３Ω，如果两个电阻串联，总电阻为Ω。

13、在纯电阻交流电路中和同相。

二、判断题（每小题3分共21分）14、纯电感线圈对直流电来说，相当于短路。

（）15、用万用表测得交流的数值是平均数（）16、角频率ω的单位与频率的单位一样都是赫兹。

（）17、铁芯内部环流称为涡流，涡流所消耗的电功率，称为涡流损耗。

（）18、串联谐振时，总阻抗最小，总电流也最小。

（）19、无功功率就是没有用的功率。

（）20、异步电动机的转速与旋转磁场的转速相同。

（）三、单项选择题：（每小题3分，共30 分）21、在自感应现象中，自感电动势的大小与（）成正比。

A、通过线圈的原电流B、通过线圈的原电流的变化C、通过线圈的原电流的变化量D、通过线圈的原电流的变化22、在电磁感应现象中，感应电流的磁场的方向总是（）A、与原磁场的方向相反B、与原磁场的方向相同C、阻碍原磁场的变化D、阻碍磁场的磁通变化效率23、以下元件，具有滤波功能的是（）Ａ、电阻Ｂ、电感Ｃ、电容Ｄ、二极管24、指出下面正确的句子是（）A、变压器可以改变交流电的电压B、变压器可以改变直流电的电压C、变压器可以改变交流电压，也可以改变直流电压D、变压器不可以改变交流电压，也不可以改变直流电压25、电流的单位是（）A、MB、VC、ΩD、I26、周期用字母（）Ａ、ＷＢ、ＴＣ、f D、V27、感抗大小和电源频率成正比线圈的电感成（）Ａ、正比Ｂ、反比Ｃ、不定D、不成比例28、我国发电厂发出交流电的频率都是50HZ习惯上称为（）A、工频B、频率C、周期D、角速度29、在正弦交流纯电容电路中，电压与电流的数量关系是（）A、I= u/ωCB、I= U/ωLC、I=U/CD、I=UωC30、变压器的额定值有额定容量、初级额定电压和（）A、线圈B、绕组C、铁心D、次级额定电压四、简答题（每小题7 分，共14 分）31、什么叫频率？什么叫周期？两者有什么关系？32、什么叫功率因数？提高功率因数有什么意义？六、分析计算题：（每小题7 分，共7 分）33、一额定电流In为20A的电炉箱接在电压U为220V的电源上，求此电炉的功率P是多少?若用10h，电炉所消耗电能为多少?《电工基础》期末考试题A卷参考答案一、填空题1、大小、方向、周期性、交流电2、时间、正弦3、f、Hz4、储能、耗能5、南、北6、380V、220V7、定子、转子8、对称、不对称9、最大值、角频率、初相位10、相同、楞次11、电源、负载12、8 13、电流、电压二、判断题14、∨15、∨16、x 17、∨18、x 19、x 20、x三、单项选择题：21、C 22、A 23、C 24、A 25、D26、B 27、A 28、A 29、A 30、D四、简答题31、答：①频率：交流电在单位时间内完成周期性变化的次数。

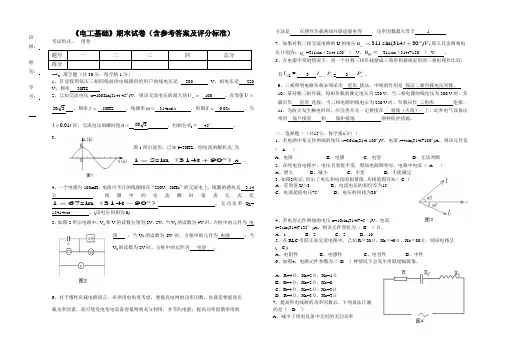

《电工基础》期末试卷（含参考答案及评分标准）考试形式：闭卷一、填空题（共30分，每空格1分）1、目前我国低压三相四线制供电线路供给用户的线电压是380 V，相电压是220 V，频率50HZ 。

2、已知交流电压u=100Sin(314t-45º)V，则该交流电压的最大值mU=100 ，有效值U= 250，频率f=50HZ ，角频率ω=314rad/s ，周期T=0.02s ，当0.01t s=时，交流电压的瞬时值u=250，初相位ϕ=-45°。

3、图1所示波形，已知f=50HZ，则电流的解析式为）（︒+=90t314si n5i A 。

4、一个电感为100mH，电阻可不计的线圈接在“220V，50Hz”的交流电上，线圈的感抗是 3.14Ω，线圈中的电流瞬时值表达式是）（︒-=90t314si n67i，无功功率Q L= 15414var 。

(设电压初相为0)5、如图2所示电路中，V1和V的读数分别为3V、5V，当V2的读数为4V时，方框中的元件为电阻；当V2的读数为8V时，方框中的元件为电感；当V2的读数为2V时，方框中的元件为电容。

6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常用的方法是在感性负载两端并联适量电容，功率因数最大等于 17、如果对称三相交流电路的U相电压,)30314sin(311VtuU︒+=那么其余两相电压分别为：Vu=311sin（314t-150°）V、=Wu311sin（314t+150°）V 。

8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较，有=L△I 3 YL I,△P= 3 Y P。

9、三相照明电路负载必须采用星形接法，中线的作用是保证三相负载电压对称。

10、某对称三相负载，每相负载的额定电压为220 V，当三相电源的线电压为380 V时，负载应作星形连接；当三相电源的线电压为220 V时，负载应作三角形连接。

电工电子基础期末考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是：A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A3. 一个电路中，电阻R1为10Ω，R2为20Ω，串联后的总电阻为：A. 10ΩB. 20ΩC. 30ΩD. 40Ω答案：C4. 并联电路中，总电阻与各支路电阻的关系是：A. 总电阻等于各支路电阻之和B. 总电阻等于各支路电阻之积C. 总电阻小于任一支路电阻D. 总电阻大于任一支路电阻答案：C5. 电容器的单位是：A. 法拉（F）B. 安培（A）C. 欧姆（Ω）D. 伏特（V）答案：A6. 电感器的单位是：A. 法拉（F）B. 亨利（H）C. 安培（A）D. 欧姆（Ω）答案：B7. 交流电的有效值与峰值的关系是：A. 有效值等于峰值B. 有效值等于峰值的√2倍C. 峰值等于有效值的√2倍D. 峰值等于有效值的2倍答案：C8. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°答案：A9. 变压器的工作原理是：A. 电磁感应B. 静电感应C. 光电效应D. 热电效应答案：A10. 整流器的作用是将：A. 直流电转换为交流电B. 交流电转换为直流电C. 直流电转换为高频电D. 交流电转换为高频电答案：B二、填空题（每空2分，共20分）1. 电流通过导体时，导体内部的自由电子在电场力的作用下发生________。

答案：定向移动2. 欧姆定律表明，电流的大小与电压成正比，与电阻成________。

答案：反比3. 串联电路中，总电阻等于各部分电阻的________。

答案：和4. 电容器在交流电路中起到________的作用。

答案：滤波5. 电感器在交流电路中起到________的作用。

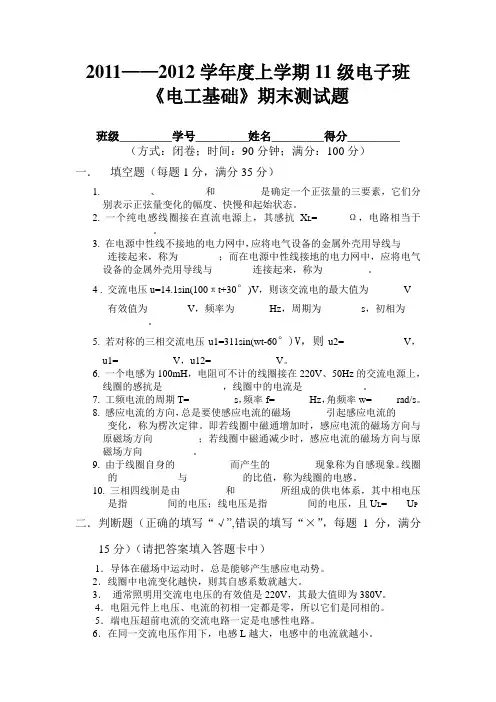

2011——2012学年度上学期11级电子班《电工基础》期末测试题班级_________学号_________姓名_________得分_________ （方式：闭卷；时间：90分钟；满分：100分）一．填空题（每题1分，满分35分）1. _________、_________和_________是确定一个正弦量的三要素，它们分别表示正弦量变化的幅度、快慢和起始状态。

2. 一个纯电感线圈接在直流电源上，其感抗X L=______Ω，电路相当于__________。

3. 在电源中性线不接地的电力网中，应将电气设备的金属外壳用导线与____连接起来，称为________；而在电源中性线接地的电力网中，应将电气设备的金属外壳用导线与________连接起来，称为_________。

4 . 交流电压u=14.1sin(100πt+30°)V，则该交流电的最大值为_______V有效值为________V，频率为_______Hz，周期为________s，初相为________。

5. 若对称的三相交流电压u1=311sin(wt-60°)V，则u2=____________V，u1=___________V，u12=_____________V。

6. 一个电感为100mH，电阻可不计的线圈接在220V、50Hz的交流电源上，线圈的感抗是____________，线圈中的电流是____________。

7. 工频电流的周期T=_________s，频率f=_______Hz，角频率w=_____rad/s。

8. 感应电流的方向，总是要使感应电流的磁场_______引起感应电流的_____变化，称为楞次定律。

即若线圈中磁通增加时，感应电流的磁场方向与原磁场方向_________；若线圈中磁通减少时，感应电流的磁场方向与原磁场方向__________。

9. 由于线圈自身的___________而产生的_________现象称为自感现象。

1、电源电动势是2V ，内阻是0.1Ω，当外电路短路时，电路中的电流强度和路 端电压分别是A 、20A ，2VB 、20A ，0C 、0，0D 、0，2V2、如图所示，R 为一变阻器，电源电动势为E ，内阻为r ，当_____时电源的输出功率最大。

A 、R 最大 B 、R 最小C 、R=rD 、R=1/2r3、如图所示，当电路中的R1增大时，a 、b 两点间的电压A 、不变B 、增大C 、减小D 、不能确定 4、有一段导线的电阻为16Ω，把它对折起来作为一条导线使用，其电阻是A 、4ΩB 、8ΩC 、16ΩD 、32Ω5、有两根同种材料的电阻丝，长度值比为1：2；横截面积之比为2：3，则它们的电阻之比是A 、1：2B 、2：3C 、4：5D 、3：46、有三只电阻，阻值均为R ，当二只电阻并联后再与另一只电阻串联，其总电阻值为A 、RB 、3/2RC 、2/3RD 、3R7、通过一个电阻的电流是5A ，经过4分钟时间，通过这电阻的一个截面的电量是 （ ）A 、 20CB 、50C C 、1200CD 、2000C8、两个相同的电阻器，并联之后的等效电阻值，与它们串联之后的等效电阻值之比是A 、1：4B 、4：1C 、1：2D 、2：1 9、下面的叙述正确的是A 、电压源和电流源不能等效变换；B 、电压源和电流源变换前后内部不等效；C 、电压源和电流源变换前后对外不等效；D 、以上三种说法都不正确10、电路如图所示，已知每个电源的电动势均为E ，电源内阻不计，每个电阻均为R ，则电压表的读数为 A 、0； B 、E ； C 、2E ； D 、4E 。

a ba三、填空题：（每空1分，计20分）1、一只“220V 40W”的灯泡，它的灯丝电阻是_______________Ω。

当它接在110V 的电路上，它的实际功率是_______________W。

（假定灯丝电阻不随温度而变化）2、如果给负载加上100V电压，则在该负载上就产生2A的电流；如果给该负载加上75V电压，则负载上流过的电流是_______________A；如果给该负载加上250V 电压，则负载上的电流是_______________A。

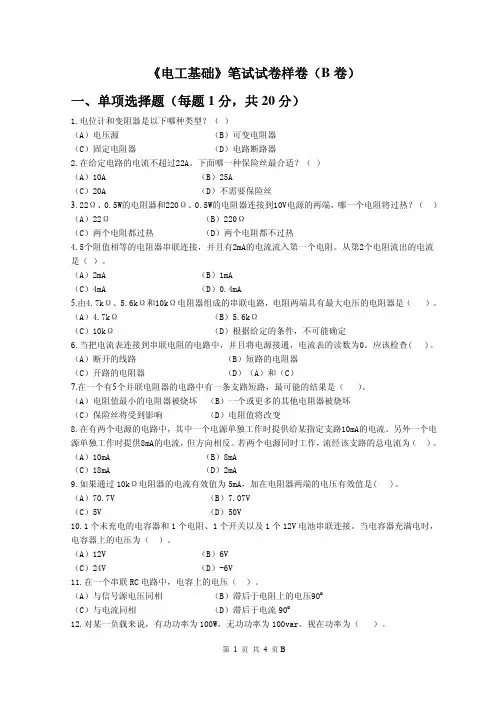

《电工基础》笔试试卷样卷（B卷）一、单项选择题（每题1分，共20分）1.电位计和变阻器是以下哪种类型？（ ）（A）电压源 （B）可变电阻器（C）固定电阻器 （D）电路断路器2.在给定电路的电流不超过22A。

下面哪一种保险丝最合适？（ ）（A）10A （B）25A（C）20A （D）不需要保险丝3. 22Ω、0.5W的电阻器和220Ω、0.5W的电阻器连接到10V电源的两端，哪一个电阻将过热？（ ）（A）22Ω （B）220Ω（C）两个电阻都过热 （D）两个电阻都不过热4.5个阻值相等的电阻器串联连接，并且有2mA的电流流入第一个电阻。

从第2个电阻流出的电流是（ ）。

（A）2mA （B）1mA（C）4mA （D）0.4mA5.由4.7kΩ、5.6kΩ和10kΩ电阻器组成的串联电路，电阻两端具有最大电压的电阻器是（ ）。

（A）4.7kΩ （B）5.6kΩ（C）10kΩ （D）根据给定的条件，不可能确定6.当把电流表连接到串联电阻的电路中，并且将电源接通，电流表的读数为0。

应该检查( )。

（A）断开的线路 （B）短路的电阻器（C）开路的电阻器 （D）（A）和（C）7.在一个有5个并联电阻器的电路中有一条支路短路，最可能的结果是（）。

（A）电阻值最小的电阻器被烧坏 （B）一个或更多的其他电阻器被烧坏（C）保险丝将受到影响 （D）电阻值将改变8.在有两个电源的电路中，其中一个电源单独工作时提供给某指定支路10mA的电流。

另外一个电源单独工作时提供8mA的电流，但方向相反。

若两个电源同时工作，流经该支路的总电流为（ ）。

（A）10mA （B）8mA（C）18mA （D）2mA9.如果通过10kΩ电阻器的电流有效值为5mA，加在电阻器两端的电压有效值是( )。

（A）70.7V （B）7.07V（C）5V （D）50V10.1个未充电的电容器和1个电阻、1个开关以及1个12V电池串联连接。

当电容器充满电时，电容器上的电压为（ ）。

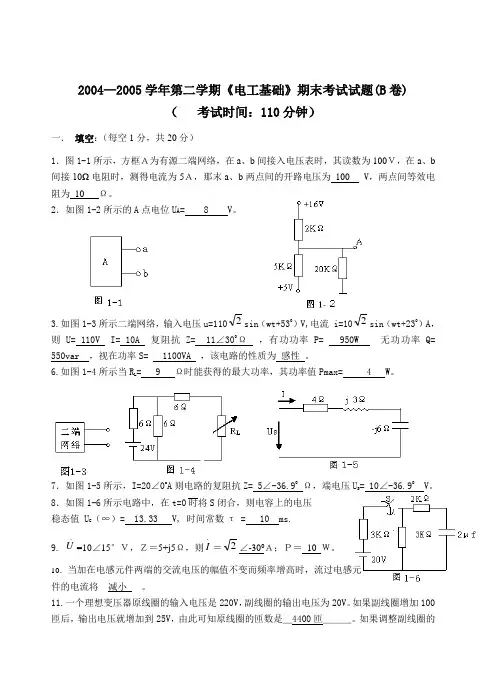

2004—2005学年第二学期《电工基础》期末考试试题(B卷)（考试时间：110分钟）一．填空：（每空1分，共20分）1．图1-1所示，方框Ａ为有源二端网络，在a、b间接入电压表时，其读数为100Ｖ，在a、b 间接10Ω电阻时，测得电流为5Ａ，那末a、b两点间的开路电压为_100__ V，两点间等效电阻为_10___Ω。

2．如图1-2所示的A点电位U A= 8 V。

3.如图1-3所示二端网络，输入电压u=1102sin（wt+530）V,电流 i=102sin（wt+230）A，则U= 110V I= 10A 复阻抗Z= 11∠300Ω，有功功率P= 950W 无功功率Q= 550var ，视在功率S= 1100VA ，该电路的性质为感性。

6.如图1-4所示当R L= 9 Ω时能获得的最大功率，其功率值Pmax= 4 W。

7．如图1-5所示，I=20∠0o A则电路的复阻抗Z= 5∠-36.9O Ω，端电压U S= 10∠-36.90 V。

8．如图1-6所示电路中，在t=0时将S闭合，则电容上的电压稳态值 U C（∞）= 13.33 V, 时间常数τ = 10 ms.9..U=10∠15°Ｖ，Ｚ＝5+j5Ω，则.IＡ；Ｐ＝_10_Ｗ。

10．当加在电感元件两端的交流电压的幅值不变而频率增高时，流过电感元件的电流将__减小___。

11.一个理想变压器原线圈的输入电压是220V，副线圈的输出电压为20V。

如果副线圈增加100匝后，输出电压就增加到25V，由此可知原线圈的匝数是＿4400匝＿＿＿。

如果调整副线圈的负载，使副线圈在匝数变前后的电流保持不变，则原线圈的输入功率先后两次之比等于＿4：5＿＿＿（输入电压保持一定）二．单项选择题：（每小题2分，共30分）下列各题四个选项中，只有一个选项是正确的。

1.如图2-1所示三相负载接在对称三相电源上，相电压为220V，其正确的说法是（ B ）A、因各相阻抗|Z|=20Ω，所以是对称负载B、各相的相电流I P相等C、P=13200WD、中线电流为33A2．在RLC串联电路中，电路呈容性，以下说法正确的是（ A ）A、增大电阻可以提高功率B、增大电阻可能使功率因数变小C、频率上升，因素功率因数增大D、在电路两端并联一只容量适合的电容可以提高功率因数3.如图2-2所示的交流电路中，若I=I1+I2，则R1、C1、R2、C2应满足的关系（ C ）A、C1=C2，R1=R2B、R1C2=R2C1C、R1C1=R2C2D、R1=R2，C1≠C24.未充电的电容器与直流电压接通的瞬间 ( C )A、电容量为零B、电容器相当于开路C、电容器相当于短路D、电容器两端电压为直流电压5..如果线圈的匝数和流过它的电流不变，只改变线圈中的媒介质，则线圈内( A )A、磁场强度不变，而磁感应强度变化；B、磁场强度变化，而磁感应强度不变；C、磁场强度和磁感应强度均不变化；D、磁场强度和磁感应强度均变化；6.一负载R L经理想变压器接到信号源上，已知信号源的内阻R0=800Ω，变压器的变压比K=10，若该负载折算到初级的阻值R L正好与R0达到阻抗匹配，则负载R L为：（ C ）A、 80ΩB、 0.8ΩC、 8Ω7.如图2-3所示已知E、U、R，则I=（ C ）A、I=（U-E）/RB、I=（E-U）/RC、I=（U+E）/RD、I= -（U+E）/R8.如图2-4要使21Ω电阻的电流I增大到3I1，则21Ω电阻应换为（ A ）。

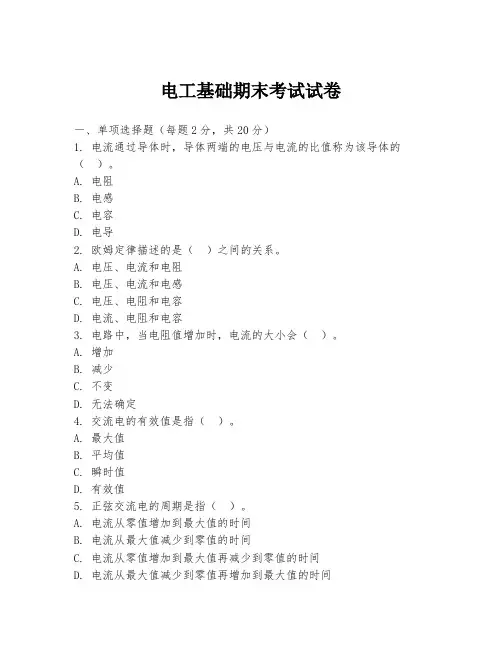

电工基础期末考试试卷一、单项选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与电流的比值称为该导体的（）。

A. 电阻B. 电感C. 电容D. 电导2. 欧姆定律描述的是（）之间的关系。

A. 电压、电流和电阻B. 电压、电流和电感C. 电压、电阻和电容D. 电流、电阻和电容3. 电路中，当电阻值增加时，电流的大小会（）。

A. 增加B. 减少C. 不变D. 无法确定4. 交流电的有效值是指（）。

A. 最大值B. 平均值C. 瞬时值D. 有效值5. 正弦交流电的周期是指（）。

A. 电流从零值增加到最大值的时间B. 电流从最大值减少到零值的时间C. 电流从零值增加到最大值再减少到零值的时间D. 电流从最大值减少到零值再增加到最大值的时间6. 电路中的功率因数是指（）。

A. 电压与电流之间的相位差B. 电压与电流之间的比值C. 电压与电流之间的乘积D. 电压与电流之间的有效值比7. 三相电路中，星形接法和三角形接法的主要区别在于（）。

A. 相电压的大小B. 线电压的大小C. 相电流的大小D. 线电流的大小8. 电路中的谐振现象是指（）。

A. 电路中电流达到最大值B. 电路中电压达到最大值C. 电路中电流和电压相位相同D. 电路中电流和电压相位相反9. 电路中的暂态过程是指（）。

A. 电路在稳态工作时的过程B. 电路在开关动作后的过程C. 电路在受到干扰后的过程D. 电路在达到稳态前的过程10. 电路中的零点是指（）。

A. 电流为零的点B. 电压为零的点C. 电阻为零的点D. 电感为零的点二、填空题（每空1分，共20分）1. 电阻的单位是欧姆，用符号Ω表示，1Ω等于______伏特/安培。

2. 电容器的单位是法拉，用符号F表示，1F等于______库仑/伏特。

3. 电感器的单位是亨利，用符号H表示，1H等于______韦伯/安培。

4. 电路中，当电压一定时，电阻越小，通过电阻的电流______。

《电工基础》期末考试题及答案一.填空题（每空格1分）1.发现有人触电后，首先要设法切断。

__________________________________ （答案：电源）2 .纯电阻电路是最简单的交流电路，它是由______ 电源和元件组成。

空1答案：交流空2答案：电阻3 .电荷在电路中有规则的形成电流。

__________________________________ 哼案：定向移动）4 .电荷之间的相互作用是通过发生的。

__________________________________ （答案：电场）5∙电动势的方向规定为在电源内部由_________ 极指向极。

空1答案：负空2答案：正6.均匀导体的电阻与导体的长度成___________ ，与导体的横截面积成，与材料性质有关，而且还与有关。

空1答案：正比空2答案：反比空3答案：温度二.单项选择题（每题2分）1 .电路元件中电源的作用是（）.A..输送电能B∙控制电路C.提供电能D.消耗电能2 .用电压表测得电路端电压为零，这说明（）.A•外电路断路B•外电路短路—）C•外电路上电流比较小D•电源内电阻为零3 .电源电动势是2V，内电阻是0.1Q，当外电路断路时，电路中的电流和端电压分别是O.A.0、2V（正确笞案）B-20A'2VC-20A'0D-0'04 .下列说法错误的是（）。

A.电源是提供电压的装置B.电压是形成电流的原因C.电流是电荷的定向移动形成的D.电路两端只要有电压就一定有电流I5 .导体的电阻是导体本身的一种性质，以下说法错误的是（）A.和导体截面积有关B.和导体长度有关C和环境温度无关（1—）D.和材料性质有关6 .串联电路中______ 处处相等。

（）A.电压B.电流IC.电阻D.电位7 .以下学习文具中，通常情况下属于导体的是OA.小刀I 18 .塑料三角板C.帆布笔袋D.橡皮8 .下列用电器中，利用电流热效应工作的是（）。

2电工基础期末考试试卷一、 填空题（每题2分）1、当负载被短路时，负载上电压为 ，电流为 ，功率为 。

答案： 0 ； 0 ； 02、对电流的 叫电阻。

电阻大，说明导体导电能力 ，电阻小，说明导体导电能力 。

答案： 阻碍作用 ； 弱3、串联电路中的处处相等，总电压等于各电阻上 之和。

答案： 直流；电压 4、在任一瞬时，通过任意闭合面的电流的代数和恒等于 。

答案： 05、电路主要由 、 、 三部分组成。

答案：电源；开关；负载6、已知 R 1>R 2，在它们的串联电路中R 1比R 2取得的功率 ，在它们的并联电路中R 1比R 2取得的功率 。

答案：大 ;小7、如图电路，已知R1=3，R2=6，则等效电阻R= 。

答案：28、电阻上的电流与它两端的电压之是常数，这种电阻称为 电阻。

答案：线性9、已知，把它们串联起来后的总电阻R= 。

答案：11ΩΩ=Ω=Ω=2,3,6321R R R 10、在并联电路中，等效电阻的倒数等于各电阻倒数 。

并联的的电阻越多，等效电阻值越 。

答案：之和；小11、理想电压源的内阻为 ，理想电流源的内阻为 。

答案：0；∞12、并联电路电流分配原则是：每个电阻上分配的电流的大小，与其 成 比。

电阻；反13、已知一个I S =2A,R 0=2Ω的电流源，等效成一个电压源，则E= ，R 0= 。

4V ； 2Ω14、电路的三种工作状态是 、短路 。

答案：通路；开路15、电流所做得功，简称 （即电能），单位为 ，用字母W 表示，电能的另一个常用单位是千瓦时，用符号k W·H,即通常所说的一度电，它和焦耳的换算关系为1k W·H= J 答案：电功；瓦特；3.6× 61016、并联电容器的等效电容量总是 其中任一电容器的电容量。

并联电容器越多，总的等效电容量 。

答案：大于；越大17、某直流电源开路时的端电压为12V ，短路电流为3A ，则外接一只阻值为6Ω的电阻时，回路电流为 。

《电工基础》期末考试试题及答案一、填空题。

1、在直流电路中电流和电压的 大小 和 方向 都不随时间变化。

2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。

3、随 时间 按 正弦 规律变化交流电称为正弦交流电。

4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 i u 表示。

5、在正弦交流电压的波形图坐标系中，横坐标表示 时间 ，纵坐标表示 电压瞬时值 。

6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。

8、周期用字母__T___表示，单位是 __S___。

t9、频率用字母___f__表示，单位是 __Hz___。

10、1MHz= 106 Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。

13、三相电源的中线一般是接地的，所以中线又称__地___线。

三相电源三相绕组的首端引出的三根导线叫做___相__线。

14、三相四线制的_相电压____和___线电压 都是对称。

15、三相四线制的线电压是相电压的_____倍，线电压的相位超前相应的相电压__π/6_316、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/3 17、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。

19、变压器的铁心构成电磁感应所需的___磁路,铁心常用薄的硅钢片相叠而成目的是为了减少__涡流____损耗.20、铁心是变压器的_磁_通道.铁心多用彼此绝缘的硅钢片叠成目的是为了减小_涡流__和磁带____.21、我国低压思念相四线制供电系统中U 线=380V, U 相=_220V.22、三相电路中的三相负载可分为_对称__三相负载和__不对称三相负载良种情况.23、变压器 的主要额定值有额定容量、_初级额定电压、次级额定电压24、一单相电动机的铭牌标明；电压220V ，电压3A ，功率因数0.8，这台电动机 的有功功率为__660V ，视在功率为__825V 。

2016年春季学期《电工基础》期末考试试卷（闭卷）学号：班级：姓名：分数：一、填充题（每空1分，共24分）1、电路是由导线和等组成的闭合回路。

2、电路通常有、、三种状态。

3、工频电流的周期T= s、频率ƒ= Hz，角频率ω= rad/s。

4、、和是确定一个正弦量的三要素，它们分别表示正弦量变化的幅度、快慢和起始状态。

5、由一个或几个元件首尾相接构成的无分支电路称为；任一闭合路径称为。

6电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的。

从能量上来看，电容器是一种元件，而电阻器则是元件。

7、荧光灯电路主要由、和组成。

8、在RLC串联电路中，已知电阻、电感和电容两端的电压都是100V，那么电路的端电压是 V。

9、电感对交流电的阻碍作用称为。

若线圈的电感为0.6H，把线圈接在频率为X= Ω。

50Hz的交流电路中，L10、磁场间相互作用的规律是同名磁极相互，异名磁极相互。

二、是非题(每题2分，共28分)( )1、直流电路中，有电压的元件一定有电流。

( )2、电路中选择的参考点改变了，各点的电位也将改变。

( )3、R=U/I中的R是元件参数，它的值是由电压和电流的大小决定的。

( )4、基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。

( )5、自感电动势的大小与线圈本身的电流变化率成正比。

( )6、若干只不同容量的电容器并联，各电容器所带电荷量均相等。

( )7、正弦交流电电路中无功功率就是无用功率。

( )8、若某正弦量在t=0时的瞬时值为正，则该正弦量的初相为正；反之则为负。

( )9、正弦交流电的平均值就是有效值。

( )10、两个同频率正弦量的相位差，在任何瞬间都不变。

( )11、如果两个同频率的正弦电流在某一瞬间都是5A ，则两者一定同相且幅值相等。

( )12、正弦交流电的相位，可以决定正弦交流电在变化过程中瞬时值的大小和正负。

( )13、通常照明用交流电电压的有效值是220V ，其最大值即为380V 。

南京工业技术学校机电工程部10/11（二）10级电工基础期末考试(B)卷命题人：张学颖 卷量：90分钟 班级 姓名 学号一.填空题（每空1分，共20分）1.自然界中存在两种电荷： 正电荷和 负 电荷2.用戴维南定理计算有源二端网络的等效电源只对 外电路 等效，对 内电路不等效。

3.有5个相同的蓄电池，每个电池的电动势均为2V ，内阻均为0.1Ω，串联后与R=4.5Ω的负载电阻相连，则流过电阻R 的电流为 2A ，R 两端的电压为 9V ，消耗的功率为 18V 。

4.如图1所示，每个电阻的阻值均为30Ω，电路的等效电阻Rab ＝6 Ω。

图1 图25.如图2所示的电路中，流过4Ω电阻的电流为 0.6A ，A 、B 两点间的电压为 5.4V ，3Ω电阻的功率是 3 W 。

图56.如图3所示电路，A 点的电位VA 等于 21 V 。

图37.物体具有吸引铁、钴、镍等物质的性质叫 磁性 ，具有磁性的 物体叫 磁体 。

8. 任何磁体都有两个磁极，即 N 极和S 极。

。

9. 某导体的电阻是1Ω，通过它的电流是1A ，那么在一分钟内通过导体横截面的电量 60C ，电流做的功是 60J ，消耗的功率是 1W 。

10.某电容元件，外加5V 电压时容纳的电荷量为4×10-5C ，则该电容的电容量C=_8µF _。

若外加50V 电压，则容纳的电荷量Q=__4×10-4C _，电容量C=__8µF________。

二、选择题（每题2分，共30分）1如图4所示的等效电阻R AB 为（A ）A. 2ΩB. 5ΩC. 6ΩD. 7Ω2.如图5所示电路中，当开关S 闭合后，则（ C ） A. I 增大，U 不变 B. I 不变，U 减小 C. I 增大，U 减小 D. I 、U 均不变3.在6图电路中，当开关S 接通后，灯A 将（ A ） A.较原来暗 B.与原来一样亮C.较原来亮D.无法判断4.如图7所示电路中Vd 等于（ C ） A. IR ＋EB. IR －EC. －IR ＋ED.－IR －E5．在图8中，所示的三个电阻的联接方式（ B ）A.R1与R3串联后与R2并联；B.R1与R3并联后与R2串联；C.R1与R2并联后与R3串联；D.R1与R2串联后与R3并联；6.如图9所示电路中，A 、B 间有4个电阻串联，且R2＝R4，电压表V1示数为12V ，V2示数为18V ，则A 、B 之间电压UAB 应是（ D ） A.6 V B.12 VC.18 VD.30 V7.有关电动势的叙述中，下列说法正确的是 （ A ） A. 电动势反映了不同电源的做功能力 B. 电动势是矢量C. 电动势方向由正极经电源内部指向负极D. 电源内部电动势依靠静电力维持电荷的定向移动8．29. “220V ，40W ”，“220V ，60W ”的灯泡串联后接入220V 的电源中，其亮度情况是（A ）A ．40W 的灯泡亮B ．60W 的灯泡亮C ．两灯一样亮D ．两灯都不亮 9．“12V ，24W ”的灯泡接入24V 的电路中，为了使灯泡正常工作，应串联的分压电阻为 （ D ）。

xxxxx 2014 /2015 学年第一学期13 级xxxx专业电工技术与电子技术基础课程期末试卷（B卷）学院：_________ 班级: ____________ 学号:________ 姓名:_____________一、填空题（本大题共10小题，每空1分，共15分）1．电路的三种工作状态是负载、开路和短路。

2．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。

3．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。

4．我国工业交流电采用的标准频率是 50 Hz。

5．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。

6．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100 Hz，初相位为 -60º。

7．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 17.32 A。

8．正弦交流电压的最大值Um与其有效值U之比为2。

9．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30º，则其瞬时值表达式u= 282.8sin（628t+30º）。

10．正弦量的三要素是最大值、频率和初相位。

二、单项选择题（本大题共10小题，每小题2分，共20分）1．电位和电压相同之处是( C )。

A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关 2．下图中电流I 为( A )。

A ．1AB ．2AC ．-1AD ．-2A3．某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ A ）。

A ．50mA B ．2.5mA C ．250mA 4．三相对称电路是指（ C ）。

A ．三相电源对称的电路；B ．三相负载对称的电路；C ．三相电源和三相负载均对称的电路。

电工技术基础（机械类）复习题及答案复习题（B ）一、选择题1、图 示 电 路 中，当 R 1 增 加 时，电 压 U 2 将 ( )。

(a) 变 大 (b) 变 小 (c) 不 变U 22、图 示 电 路 中，用 一 个 等 效 电 源 代 替，应 该 是 一 个( )。

(a) 2 A 的 理 想 电 流 源 (b) 2 V 的 理 想 电 压 源 (c) 不 能 代 替 ，仍 为 原 电 路2 V3、将 正 弦 电 压 u = 10 sin( 314t +30︒ ) V 施 加 于 感 抗 X L = 5 Ω 的 电 感 元 件 上，则 通 过 该 元 件 的 电 流 i = ( )。

(a) 50 sin( 314t +90︒ ) A (b) 2 sin( 314t +60︒ ) A(c) 2 sin( 314t －60︒) AX uL +4、 某 三 角 形 连 接 的 三 相 对 称 负 载 接 于 三 相 对 称 电 源， 线 电 流 与 其 对 应 的 相 电 流 的 相 位 关 系 是 ( )。

(a) 线 电 流 导 前 相 电 流 30︒(b) 线电流滞后相电流 30︒(c) 两者同相5、对称三相电路的无功功率Q U Il l=3sinϕ，式中角ϕ为( )。

(a) 线电压与线电流的相位差角(b) 负载阻抗的阻抗角(c) 负载阻抗的阻抗角与 30︒之和6、某三相电路的三个线电流分别为iA= 18 sin ( 314 t + 23︒) A，i B = 18 sin ( 314 t－97︒) A，iC= 18 sin ( 314 t + 143︒) A，当t = 10 s 时，这三个电流之和为 ( )。

(a) 18 A (b) 182A(c) 0 A7、交流铁心线圈中的功率损耗来源于( )。

(a) 漏磁通(b) 铁心的磁导率u(c) 铜损耗和铁损耗8、某单相变压器如图所示，两个原绕组的额定电压均为 110 V，副绕组额定电压为 6.3 V，若电源电压为 220 V，则应将原绕组的 ( ) 端相连接，其余两端接电源。

XX 职业学校XXXX-XXXX 学年度第二学期期末考试 XX 级《电工基础》试卷 使用班级：XX 工业机器人 一、填空题：（1分/空，小计25分） 1. 触电分为 1 和 2 2种，人体触电有 3 、 4 和 5 3种形式。

2. 人体安全电压通常指 6 V 及以下的电压 。

3. 电源分为 7 和 8 两种，直流用符号“—”或字母 9 表示；交流用符号“~”或字母 10 表示。

4. 根据导电能力的强弱，物质一般可分为 11 、 12 和 13 。

5. 验电笔是用来判断电路中 14。

6. 电动势的方向规定为在电源内部由 15 极指向 16 极。

7.原来不具有磁性的物质获得磁性的过程叫做 17 。

8. 工频电流的周期T = 18 s ，频率f = 19 H Z ，角频率ω= 20 rad/s 。

9. 我国生活照明用电电压是 21 V ，其最大值是 22 V 。

10. 23 、 24 和 25 是确定一个正弦量的三要素，它们分别表示 二、判断题：（1分/题，小计15分） （ ）1. 电击伤害的严重程度只与人体通过的电流大小有关，而与频率、时间无关。

（ ）2. 当误入跨步电压区域时，应赶快将双脚并拢跳离，或者迈大步且双脚不要同时落地，最好一只脚跳着走，迅速离开跨步电压区域。

（ ）3. 电气火灾一旦发生，应立即用水扑救。

（ ）4. 接地电阻越小，人体触及带电设备时，通过人体的触电电流就越小，保护作用越好。

（ ）5. 提高电气安装和维修水平，可以减少火灾发生。

（ ）6. 马路上路灯总是同时亮、同时灭，因此这些灯都是串联接入电网的。

（ ）7. 电路中某点的电位值随所选择的参考点不同而变化，而电路中任意两点间的电压值与参考点的选择无关。

（ ）8. 电流做功的过程实际是电能转化为其他形式能的过程。

（ ）9. 参考点选定后，电路中各点电位就有了确定值，而与计算电位时选择的路径无关。
