(完整word版)13-14(下)12级高职《电工基础》期末考试试卷A答案

《电工基础》期末考试试题及答案一、填空题。

1、在直流电路中电流和电压的 大小 和 方向 都不随时间变化。

2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。

3、随 时间 按 正弦 规律变化交流电称为正弦交流电。

4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 i u 表示。

5、在正弦交流电压的波形图坐标系中，横坐标表示 时间 ，纵坐标表示 电压瞬时值 。

6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。

8、周期用字母__T___表示，单位是 __S___。

t9、频率用字母___f__表示，单位是 __Hz___。

10、1MHz= 106 Hz ;1KHz= 103Hz . 11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。

13、三相电源的中线一般是接地的，所以中线又称__地___线。

三相电源三相绕组的首端引出的三根导线叫做___相__线。

14、三相四线制的_相电压____和___线电压 都是对称。

15、三相四线制的线电压是相电压的__3___倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/317、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。

19、变压器的铁心构成电磁感应所需的___磁路,铁心常用薄的硅钢片相叠而成目的是为了减少__涡流____损耗.20、铁心是变压器的_磁_通道.铁心多用彼此绝缘的硅钢片叠成目的是为了减小_涡流__和磁带____.21、我国低压思念相四线制供电系统中U 线=380V, U 相=_220V.22、三相电路中的三相负载可分为_对称__三相负载和__不对称三相负载良种情况.23、变压器 的主要额定值有额定容量、_初级额定电压、次级额定电压24、一单相电动机的铭牌标明；电压220V ，电压3A ，功率因数0.8，这台电动机 的有功功率为__660V ，视在功率为__825V 。

《电工基础》期末考试（卷A卷B/附答案）《电工基础》期末考试卷A （附答案）一、选择题。

（2分X 10=20分）1.电路的三种工作状态是（）。

A有载、开路和短路 B 满载、过载和欠载C开路、满载和短路 D 断路、负载和满载2.电路的每个分支叫支路，一条支路流过（）电流。

A 一个B大小相同的C频率相同的D相位相同的3.图示电路中，U B为（）A -16VB 4VC -4VD 16VE4.电压和电流的参考方向可以任意选定，互不相关。

但有时为了分析方便，可采用关联参考方向。

所谓关联参考方向是指（）选的相同。

A电压和电流的大小 B 电压和电流的参考方向C电压和电流的频率 D 电压和电流的相位5.图示电路中，E1=E=R=4V,R1=R2=R=R,则A点电位U A为（）A 2VB 1VC 3V2V36.交流电的有效值是根据（）原理来确定的。

A 电阻之和B 回路电压C 电流的热效应D 电容和电感7.以支路电流为电路的独立变量，列出KCL和KVL方程，求解电路中电流的方法叫（）。

A回路电压法B节电电压法C支路电流法D回路电流法8. RC电路的时间常数为（）。

A R+CB R-C C R/CD RC9.变压器是根据电磁感应原理制成的一种静止电器。

它可用来把某一数值的交变电压或电流变换为（数值的交变电压或电流。

A有效值相同的B振幅相同C相位相同D频率相同10.在三相交流电路中，若U I分别为该电路的线电压和线电流，以下关系式正确的是（）A. P = IU cos（I）B. P = V3IU sin（I）C. P = 3IUD. P =^IU cos（I））的另二、简答题。

（本题共10分）1.我国规定高压供电的工业企业的功率因数不能低于多少？其它单位的功率因数也不能低于多少？功率因数低有哪些危害？如何提高功率因数？2.简述高压输电的好处。

三、综合分析计算题。

（本题共70分）1. （15分）电路如图所示。

（1）求图示电路的U ；（2）求1 V电压源功率，并指出是吸收还是供出功率;（3）求1 A电流源功率，并指出是吸收还是供出功率。

电工基础期末试题A卷及答案《电工基础》期末考试题（A卷）一、填空题（每空格1 分共28 分）1、在直流电路中电流和电压的和都不随时间变化。

2、随按规律变化交流电称为正弦交流电。

3、频率用字母表示，单位是。

4、三相电源的三相绕组未端联接成一个公共端点叫做用字母表示。

5、家居生活所用的电为交流电，其电压有效值为伏。

6、安全电压是伏。

7、我国三相四线制供电系统中U线= 380V,U相= V。

8、对称三相电动势有效值相等，相同，各相之间的相位差为。

9、三相电路中的三相负载可分为三相负载和三相负载良种情况。

10、交流电的三要素是指、、。

11、当线圈中电流增加时，自感电流与线圈中电流方向，其判定的依据是定律。

12、电路由、、连接导线与控制设备组成。

13、R1＝５Ω，R2＝３Ω，如果两个电阻串联，总电阻为Ω。

14、有5个10Ω的电阻并联，再和10Ω的电阻串联，总电阻是。

15、一只“UN=220V、P=1000W”的电炉，每天工作4h，该电炉每天耗电KWh。

16、判断载流导体产生的磁场方向用定则，判断载流导体在磁场中的受力方向用定则。

二、判断题（每小题3分共21分）17、纯电感线圈对直流电来说，相当于短路。

（）18、在低压配电系统中，标准电压规定线电压为380V，相电压为220V。

（）19、电器设备功率大，功率因数当然就大，降低功率因数，对保证电力系统的经济运行和供电质量十分重要。

（）20、铁芯内部环流称为涡流，涡流所消耗的电功率，称为涡流损耗。

（）21、用万用表测得交流的数值是平均数。

（）22、变压器可以改变各种电源的电压。

（）23、异步电动机的转速与旋转磁场的转速相同。

（）三、单项选择题：（每小题3分，共30 分）24、相同的电池，电灯甲由两个电池串联后供电，电灯乙由两个电池并联后供电，两灯（）Ａ、一样亮Ｂ、甲灯亮Ｃ、乙灯亮Ｄ、不能确定25、在电磁感应现象中，感应电流的磁场的方向总是（）A、与原磁场的方向相反B、与原磁场的方向相同C、阻碍原磁场的变化D、阻碍磁场的磁通变化效率26、以下元件，具有滤波功能的是（）Ａ、电阻Ｂ、电感Ｃ、电容Ｄ、二极管27、如果通电直导体在匀强磁场中受到的磁场力最大，则说明该导体与磁力线夹角为（）度。

..;..中职《电工基础》期末试卷（含参考答案及评分标准）一、填空题（共30分，每空格1分）1、市用照明电的电压为220V ，这是指电压的 有效值 ，接入一个标有“220V ，100W ”的灯泡后，灯丝上通过的电流的有效值是 0.45A ，电流的最大值是 0.64A 。

2、已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值m U =100 ，有效值U =250 ，频率f = 50HZ ，角频率ω= 314rad/s ，周期T = 0.02s ，当0.01t s =时，交流电压的瞬时值u = 250 ，初相位0ϕ= -45° 。

3、图1所示电流波形，已知f=50HZ ， 若电压超前电流60°，则电压的解析式为：V）（︒+=150t 314si n 5u 。

图14、一个电感为150mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 47 Ω ，线圈中的电流瞬时值表达式是 A ）（︒-=45t 314si n 7.4i ，无功功率Q L = 1030var 。

(设电压初相为45°)5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 电阻 ；当V 2的读数为8V 时，方框中的元件为 电感 ；当V 2的读数为2V 时，方框中的元件为 电容 。

6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负 载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常方法是 在感性负载两端并联适量电容 ，功率因数最大等于 17、如图3所示三相对称负载，若电压表Vl 的读数为380 V ，则电压表V2的读数为220V ，若电流表Al 的读数为 10 A ，则电流表A2的读数为 22A 。

8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有=L△I 3 YL I ,△P = 3 Y P 。

电工电子基础期末考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是：A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A3. 一个电路中，电阻R1为10Ω，R2为20Ω，串联后的总电阻为：A. 10ΩB. 20ΩC. 30ΩD. 40Ω答案：C4. 并联电路中，总电阻与各支路电阻的关系是：A. 总电阻等于各支路电阻之和B. 总电阻等于各支路电阻之积C. 总电阻小于任一支路电阻D. 总电阻大于任一支路电阻答案：C5. 电容器的单位是：A. 法拉（F）B. 安培（A）C. 欧姆（Ω）D. 伏特（V）答案：A6. 电感器的单位是：A. 法拉（F）B. 亨利（H）C. 安培（A）D. 欧姆（Ω）答案：B7. 交流电的有效值与峰值的关系是：A. 有效值等于峰值B. 有效值等于峰值的√2倍C. 峰值等于有效值的√2倍D. 峰值等于有效值的2倍答案：C8. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°答案：A9. 变压器的工作原理是：A. 电磁感应B. 静电感应C. 光电效应D. 热电效应答案：A10. 整流器的作用是将：A. 直流电转换为交流电B. 交流电转换为直流电C. 直流电转换为高频电D. 交流电转换为高频电答案：B二、填空题（每空2分，共20分）1. 电流通过导体时，导体内部的自由电子在电场力的作用下发生________。

答案：定向移动2. 欧姆定律表明，电流的大小与电压成正比，与电阻成________。

答案：反比3. 串联电路中，总电阻等于各部分电阻的________。

答案：和4. 电容器在交流电路中起到________的作用。

答案：滤波5. 电感器在交流电路中起到________的作用。

2013—2014学年第一学期电工电子技术期末考试试卷A卷
答案及评分标准
一、填空题（每空1分，共20分）
1、交流电、正弦
2、50、0.02
3、幅值、频率、初相角
4、零、相
5、工作绕组、启动绕组
6、电磁系统、触头系统、灭弧系统
7、机械
8、导通、截止
9、放大
二、选择题（每空2分，共20分）
四、简答题（10
1、中线（零线）的作用是保证三相负载中性点与三相电源中性点同电位，从而使各相负载电压得到平衡。

在三相负载对称的情况下，中线（零线）可以去掉而不影响负载的正常工作，如三相异步电动机就是三相对称负载；在三相负载不对称的情况下，为保证负载正常工作，必须要有中线，否则三相负载电压不平衡，有的相负载电压很高，有的相负载电压很低，从而产生事故，烧毁负载。

单相断路器不能接在零线上，要接在火线上。

有故障时断路器就跳闸了把火线断开了负载就安全了。

检修时也安全。

二相断路器可以一根接在火线上，另一根接在零线上。

有故障时断路器跳闸把火线和零线同时断开。

2、如果直流电源送电的情况下，直流电压和交流电压相等的情况下有可能会烧毁线圈，如果直流电压低，那就没问题有可能还不工作，因为电压不够；直流接触器线圈的交阻抗很大，接入同电压的交流电源能通过的电流很小，磁力也很小，不能吸合，不会有别的问题。

五、作图计算题（10分×2=20分）
1、
SB1
SB2
FR
FU FU
KM
KM
A
c
2、。

电工基础期末试卷及答案- 2 - 电工技术基础与技能期末考试试卷 考生注意：1、请首先按要求在试卷的标封处填写您的2、请仔细阅读各种题目的回答要求，3、不要在试卷上乱写乱画，不要在 选择题（每小题2分，共30分。

每小题中只有一个选项是正确的，请将正确选项答在答题卡上） 1. 电荷的基本单位是（ ）。

A ．安秒 B. 安 C.库仑 D. 千克 2． 1安培等于（ ）微安。

A. 103 B. 106 C. 109 D. 102 3．将一根导线均匀拉长为原长度的3倍,（ ）倍。

A. 3B. 1/3C. 9D. 1/94．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（）。

A. 2B. 4C. 1/2D. 1/45.两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（）A. 相同B. 较大C. 较小D.减少6. 用叠加原理计算复杂电路, 就是把一个复杂电路化为（）电路进行计算的。

A. 单电源B. 较大C. 较小D. R、L7．电流是由电子的定向移动形成的,习惯上把（）定向移动的方向作为电流的方向。

- 3 -A. 左手定则B. 右手定则C.负电荷D.正电荷8、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（）代数和。

A. 电流B. 电量(电荷)C. 电流强度D. 功率9．导体的电阻不但与导体的长度、截面有关,而且还与导体的（）有关。

A. 温度B. 湿度C. 距离D. 材质10．阻值不随外加电压或电流的大小而改变的电阻叫（）。

A. 固定电阻B. 可变电阻 C. 线性电阻 D. 非线性电阻11. 感应电流所产生的磁通总是企图( )原有磁通的变化。

A. 影响B. 增强C. 阻止D. 衰减12．电容器上的电压升高过程是电容器中- 4 -电场建立的过程, 在此过程中, 它从( )吸取能量。

A. 电容B. 高次谐波C. 电源D. 电感13．电容器并联电路有如下特点( )。

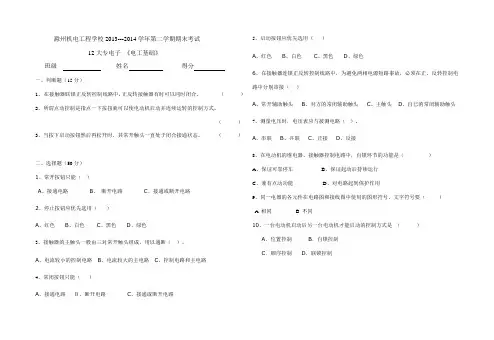

滁州机电工程学校2013---2014学年第二学期期末考试12大专电子《电工基础》班级姓名得分一、判断题（15分）1、在接触器联锁正反转控制线路中，正反转接触器有时可以同时闭合。

（）2、所谓点动控制是指点一下按扭就可以使电动机启动并连续运转的控制方式。

（）3、当按下启动按钮然后再松开时，其常开触头一直处于闭合接通状态。

（）二、选择题（50分）1、常开按钮只能（）A、接通电路B、断开电路C、接通或断开电路2、停止按钮应优先选用（）A、红色B、白色C、黑色D、绿色3、接触器的主触头一般由三对常开触头组成，用以通断（）。

A、电流较小的控制电路B、电流较大的主电路C、控制电路和主电路4、常闭按钮只能（）A、接通电路Ｂ、断开电路C、接通或断开电路5、启动按钮应优先选用（）A、红色B、白色C、黑色D、绿色6、在接触器连锁正反转控制线路中，为避免两相电源短路事故，必须在正、反转控制电路中分别串接（）A、常开辅助触头B、对方的常闭辅助触头C、主触头D、自已的常闭辅助触头7、测量电压时，电压表应与被测电路（）。

A、串联B、并联C、正接D、反接8、在电动机的继电器、接触器控制电路中，自锁环节的功能是（）A、保证可靠停车B、保证起动后持续运行C、兼有点动功能D、对电路起到保护作用9、同一电器的各元件在电路图和接线图中使用的图形符号、文字符号要（）A 相同B 不同10、一台电动机启动后另一台电动机才能启动的控制方式是（）A．位置控制B．自锁控制C．顺序控制D．联锁控制三、分析题（40分）1、电力拖动控制线路如图，简述其工作过程。

2. 根据以下要求设计电路:(1)电路设有短路、过载保护，（2）按下启动按钮之后，三相异步电动机过10秒之后开始工作。

1 2。

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.如果忽略变压器一.二次绕组的漏电抗和电阻时，变压器一次测电压有效值等于一次测感应电势有效值，()等于二次侧感应电势有效值。

A.二次侧电压瞬时值;B.二次侧电压有效值;C.二次侧电压最大值.答案:B2. 检修作业地址,在作业人员上下铁架和梯子上应悬挂:( )。

A.从此上下B.在此作业C.停步,高压风险答案:A3. 低压电气设备保护接地电阻不大于( ).A.0.5ΩB.2ΩC.4ΩD.10Ω答案:C4. 10/0.4kv变压器，容量为800kva，其二次额定电流约为( )。

A.900aB.1100aC.500aD.700a答案:B5. 在采用多级熔断器保护中,后级的熔体额定电流比前级大,目的是防止熔断器越级熔断而( )。

A.减小停电范围B.查障困难C.扩大停电范围答案:C6. 绝缘材料的耐热等级为E级时，其极限工作温度为( )℃。

A.90B.105C.120答案:C7. 运行中的断路器日常维护工作包括对( )的定期清扫。

A.二次控制线路B.绝缘部分C.不带电部分答案:C8. 高压补偿电容器的放电负荷应选用( )。

A.电流互感器B.电压互感器C.电动机D.电阻答案:B9. 刀开关在选用时,要求刀开关的额定电压要大于或等于线路实际的( )电压。

A.最高B.额定C.故障答案:A10. 固定电源或移动式发电机供电的移动式机械设备,应与供电电源的( )有金属性的可靠连接。

A.外壳B.零线C.接地装置答案:C11. 下列( )阻值的电阻适用于直流双臂电桥测量。

A.0.1ΩB.100ΩC.500KΩD.1MΩ答案:A12. 绝缘手套属于( )安全用具。

A.辅助B.直接C.基本答案:A13. 导线的中间接头采用铰接时，先在中间互绞( )圈。

电工技术基础期末试题及答案解析一、选择题1. 电流的单位是（）。

A. 安培B. 伏特C. 瓦特D. 欧姆答案：A. 安培解析：电流是电荷通过导体的数量，单位为安培（A）。

2. 电阻的单位是（）。

A. 安培B. 伏特C. 瓦特D. 欧姆答案：D. 欧姆解析：电阻是电流流过导体时的阻力，单位为欧姆（Ω）。

3. 电压的单位是（）。

A. 安培B. 伏特C. 瓦特D. 欧姆答案：B. 伏特解析：电压是电流驱动电荷移动的能力，单位为伏特（V）。

4. 交流电和直流电的区别是（）。

A. 电压大小不同B. 电流方向不同C. 电阻值不同D. 频率不同答案：B. 电流方向不同解析：交流电的电流方向是变化的，而直流电的电流方向是恒定的。

5. 电流在电路中的路径称为（）。

A. 导线B. 分支C. 线圈D. 跳线答案：A. 导线解析：导线负责电流在电路中的传输。

二、填空题1. 照明电路中，通常使用的电压为（）V。

答案：2202. 一个电路中的总电流为2A，电阻为3Ω，则电压为（）V。

答案：63. 电压为12V的电路中，总电流为4A，求电阻值（）Ω。

答案：34. 欧姆定律可以表示为U=I×（）。

答案：R5. 交流电的频率单位是（）Hz。

答案：赫兹三、简答题1. 什么是电路？简要描述电路的基本组成部分。

答案：电路是指电流在闭合的路径中流动的方式。

电路的基本组成部分包括电源、导线和负载。

电源提供电流的驱动力，导线负责电流的传输，负载消耗电流的能量。

2. 简要解释交流电和直流电的区别。

答案：交流电的电流方向和大小都是变化的，而直流电的电流方向和大小都是恒定的。

交流电的电压和电流随时间呈周期性的变化，而直流电的电压和电流保持稳定不变。

3. 解释电阻对电流和电压的影响。

答案：电阻对电流和电压有直接影响。

根据欧姆定律，电压等于电流乘以电阻，即U=I×R。

电阻越大，相同电压下流过的电流越小；电阻越小，相同电压下流过的电流越大。
