高分子化学第4章__聚合方法3

第一章绪论（Introduction）高分子化合物（High Molecular Compound）：所谓高分子化合物，系指那些由众多原子或原子团主要以共价键结合而成的相对分子量在一万以上的化合物。

单体（Monomer）：合成聚合物所用的-低分子的原料。

如聚氯乙烯的单体为氯乙烯。

重复单元（Repeating Unit）：在聚合物的大分子链上重复出现的、组成相同的最小基本单元。

如聚氯乙烯的重复单元为。

单体单元（Monomer Unit）：结构单元与原料相比，除了电子结构变化外，其原子种类和各种原子的个数完全相同，这种结构单元又称为单体单元。

结构单元（Structural Unit）：单体在大分子链中形成的单元。

聚氯乙烯的结构单元为。

聚合度（DP、Xn）(Degree of Polymerization) ：衡量聚合物分子大小的指标。

以重复单元数为基准，即聚合物大分子链上所含重复单元数目的平均值，以Xn表示；以结构单元数为基准，即聚合物大分子链上所含结构单元数目的平均值，以DP表示。

聚合物是由一组不同聚合度和不同结构形态的同系物的混合物所组成，因此聚合度是一统计平均值，一般写成、。

分子量分布（Molecular Weight Distribution, MWD ）：由于高聚物一般由不同分子量的同系物组成的混合物，因此它的分子量具有一定的分布，分子量分布一般有分布指数和分子量分布曲线两种表示方法。

多分散性（Polydispersity）：聚合物通常由一系列相对分子量不同的大分子同系物组成的混合物，用以表达聚合物的相对分子量大小并不相等的专业术语叫多分散性。

分布指数(Distribution Index) ：重均分子量与数均分子量的比值。

即。

用来表征分子量分布的宽度或多分散性。

连锁聚合（Chain Polymerization）：活性中心引发单体，迅速连锁增长的聚合。

烯类单体的加聚反应大部分属于连锁聚合。

第四章离子聚合习题参考答案1．与自由基聚合相比，离子聚合活性中心有些什么特点？解答：离子聚合和自由基聚合的根本不同就是生长链末端所带活性中心不同。

离子聚合活性中心的特征在于：离子聚合生长链的活性中心带电荷，为了抵消其电荷，在活性中心近旁就要有一个带相反电荷的离子存在，称之为反离子，当活性中心与反离子之间得距离小于某一个临界值时被称作离子对。

活性中心和反离子的结合，可以是极性共价键、离子键、乃至自由离子等多种形式，彼此处于平衡状态：BA B+A B+A B AⅠ为极性共价物种，它通常是非活性的，一般可以忽略。

Ⅱ和Ⅲ为离子对，引发剂绝大多数以这种形式存在。

其中，Ⅱ称作紧密离子对，即反离子在整个时间里紧靠着活性中心。

Ⅲ称作松散离子对，即活性中心与反离子之间被溶剂分子隔开，或者说是被溶剂化。

Ⅳ为自由离子。

通常在一个聚合体系中，增长物种包括以上两种或两种以上的形式，它们彼此之间处于热力学平衡状态。

反离子及离子对的存在对整个链增长都有影响。

不仅影响单体的的聚合速度，聚合物的立体构型有时也受影响，条件适当时可以得到立体规整的聚合物。

2．适合阴离子聚合的单体主要有哪些，与适合自由基聚合的单体相比的些什么特点？解答：对能进行阴离子聚合的单体有一个基本要求：①适合阴离子聚合的单体主要有：（1）有较强吸电子取代基的烯类化合物主要有丙烯酸酯类、丙烯腈、偏二腈基乙烯、硝基乙烯等。

（2）有π-π共轭结构的化合物主要有苯乙烯、丁二烯、异戊二烯等。

这类单体由于共轭作用而使活性中心稳定。

（3）杂环化合物②与适合自由基聚合的单体相比的特点：（1）有足够的亲电结构，可以为亲核的引发剂引发形成活性中心，即要求有较强吸电子取代基的化合物。

如V Ac，由于电效应弱，不利于阴离子聚合。

（2）形成的阴离子活性中心应有足够的活性，以进行增长反应。

如二乙烯基苯，由于空间位阻大，可形成阴离子活性中心，但无法增长。

（3）不含易受阴离子进攻的结构，如甲基丙烯酸，其活泼氢可使活性中心失活。

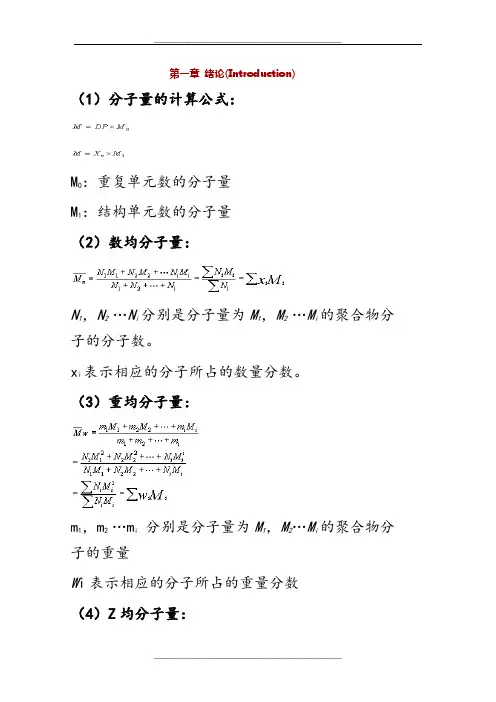

第一章绪论(Introduction)（1）分子量的计算公式：M0：重复单元数的分子量M1：结构单元数的分子量（2）数均分子量：N1，N2…N i分别是分子量为M1，M2…M i的聚合物分子的分子数。

x i表示相应的分子所占的数量分数。

（3）重均分子量：m1，m2…m i分别是分子量为M1，M2…M i的聚合物分子的重量W i表示相应的分子所占的重量分数（4）Z均分子量：（5）粘均分子量：α：高分子稀溶液特性粘度—分子量关系式中的指数，一般在 0.5～0.9之间（6）分布指数：分布指数第二章自由基聚合(Free-Radical Polymerization)（1）引发剂分解动力学：引发剂的分解速率：引发剂的浓度引发剂分解一般属于一级反应，因而分解速率为的一次方。

将上式积分得：进而得到半衰期（引发剂分解至起始浓度一半时所需的时间）对应半衰期时：，由前面的推导有：半衰期（2）自由基聚合微观动力学链引发速率：链增长速率：链终止速率：式中：kd、kp、kt分别为引发、增长及终止速率常数；[M]为体系中单体总浓度；为体系中活性种（自由基）的总浓度；f为引发剂效率。

推导如下：链引发反应由以下两个基元反应组成：式中：为初级自由基；为单体自由基。

若第二步的反应速率远大于第一步反应（一般均满足此假设），有：引入引发剂效率后，得引发速率的计算式如下：一般用单体的消失速率来表示链增长速率，即：链增长反应如下式：引入自由基聚合动力学中的第一个假定：等活性理论，即链自由基的活性与链长基本无关，即各步速率常数相等，kp1=kp2=kp3=…kp x=kp推得：自由基聚合一般以双基终止为主要的终止方式，在不考虑链转移反应的情况下，终止反应方程式如下：偶合终止：歧化终止：终止总速率：式中：Rtc为偶合终止速率；Rtd为歧化终止速率；Rt为总终止速率；ktc、ktd、kt为相应的速率常数。

在以上公式的基础上，引入处理自由基动力学的三个假设，得到以单体消耗速率表示的总聚合速率，其计算公式为：以及单体浓度随时间的变化关系为：若引发剂浓度可视为常数，则上式还原为：以上公式推导如下：自由基浓度较难测定，也很难定量化，因而无实用价值，引入处理自由基动力学的第二个假定——稳态假定，假定体系中自由基浓度在经过一段很短的时间后保持一个恒定值，或者说引发速率和终止速率相等，Ri=Rt即：解出：再引入处理自由基动力学的第三个假定：大分子的聚合度很大，用于引发的单体远少于增长消耗的单体，Ri <<Rp由此，用单体消失速率来表示的聚合总速率就等于链增长速率代入引发速率的表达式得：代入引发剂浓度随时间的变化关系得到：积分得：两边同时变号当引发剂的浓度可看作常数时即：即：此时：可略去高阶无穷小量得：（3）动力学链长及平均聚合度1）不考虑链转移反应自由基聚合过程中双基终止有两种方式，一种为双基偶合终止，另一种为双基歧化终止，二者所占的分率的不同将会引起平均聚合度的改变，但两种终止方式不会改变动力学链长的大小，二者的计算公式为：式中：Rtc为双基偶合终止的反应速率；Rtd为双基歧化终止的反应速率；Rp为链增长速率。

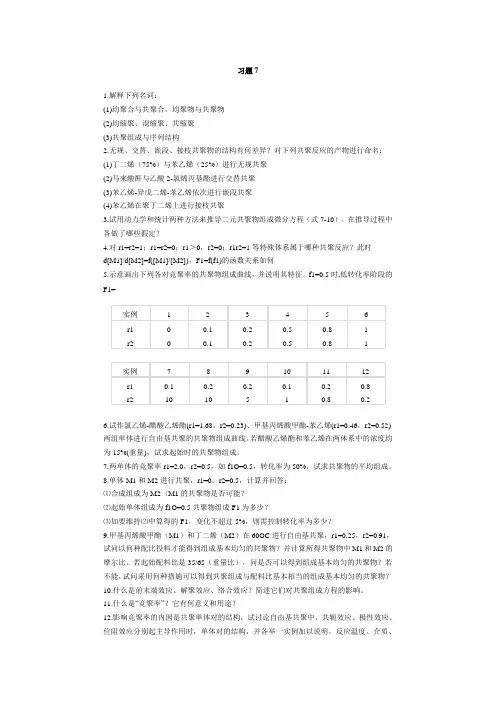

习题71.解释下列名词：(1)均聚合与共聚合，均聚物与共聚物(2)均缩聚、混缩聚、共缩聚(3)共聚组成与序列结构2.无规、交替、嵌段、接枝共聚物的结构有何差异？对下列共聚反应的产物进行命名：(1)丁二烯（75%）与苯乙烯（25%）进行无规共聚(2)马来酸酐与乙酸2-氯烯丙基酯进行交替共聚(3)苯乙烯-异戊二烯-苯乙烯依次进行嵌段共聚(4)苯乙烯在聚丁二烯上进行接枝共聚3.试用动力学和统计两种方法来推导二元共聚物组成微分方程（式7-10）。

在推导过程中各做了哪些假定？4.对r1=r2=1；r1=r2=0；r1＞0，r2=0；r1r2=1等特殊体系属于哪种共聚反应？此时d[M1]/d[M2]=f([M1]/[M2])，F1=f(f1)的函数关系如何5.示意画出下列各对竞聚率的共聚物组成曲线，并说明其特征。

f1=0.5时,低转化率阶段的F1=6.试作氯乙烯-醋酸乙烯酯(r1=1.68，r2=0.23)、甲基丙烯酸甲酯-苯乙烯(r1=0.46，r2=0.52)两组单体进行自由基共聚的共聚物组成曲线。

若醋酸乙烯酯和苯乙烯在两体系中的浓度均为15%(重量)，试求起始时的共聚物组成。

7.两单体的竞聚率r1=2.0，r2=0.5，如f1O=0.5，转化率为50%，试求共聚物的平均组成。

8.单体M1和M2进行共聚，r1=0，r2=0.5，计算并回答：⑴合成组成为M2〈M1的共聚物是否可能？⑵起始单体组成为f1O=0.5共聚物组成F1为多少？⑶如要维持⑵中算得的F1，变化不超过5%，则需控制转化率为多少？9.甲基丙烯酸甲酯（M1）和丁二烯（M2）在60OC进行自由基共聚，r1=0.25，r2=0.91，试问以何种配比投料才能得到组成基本均匀的共聚物？并计算所得共聚物中M1和M2的摩尔比。

若起始配料比是35/65（重量比），问是否可以得到组成基本均匀的共聚物？若不能，试问采用何种措施可以得到共聚组成与配料比基本相当的组成基本均匀的共聚物？10.什么是前末端效应、解聚效应、络合效应？简述它们对共聚组成方程的影响。

高分子化学习题及解答第一章 绪论1.基本概念单体，聚合物，聚合度，单体单元，结构单元，重复结构单元，重均分子量，数均分子量，分子量分布，多分散系数，碳链聚合物，杂链聚合物，元素有机聚合物，缩聚物，缩聚反应，加聚物，加聚反应，线形聚合物，支化聚合物，交联聚合物，橡胶，塑料，纤维2. 聚合物结构与名称了解聚合物的各种名称及英文缩写与聚合物结构间的关联 , 熟悉系统命名法的基本规则，并用于常见聚合物的命名。

①聚合物结构式书写格式习惯写法IUPAC规定的写法②聚合物的IUPAC 命名法基本规则常见聚合物的名称③聚合物的来源命名法及习惯命名法④常见聚合物的英文缩写⑤等规立构聚合物的结构与名称⑥嵌段共聚物的结构与名称⑦接枝共聚物的结构与名称练习题：一、写出下列聚合物的结构1.聚碳酸酯，涤纶，有机玻璃，Kevlar纤维，尼龙－6，聚甲醛，天然橡胶，聚氯乙烯，聚丙烯第二章 自由基聚合1.基本概念连锁（链式）聚合，初级自由基，单体自由基，活性中心，自由基半衰期，引发效率，稳态，自由基等活性理论，笼蔽效应，诱导分解效应，自动加速，动力学链长，聚合度，链转移，链转移常数，阻聚及缓聚，歧化终止，偶合终止，最高聚合温度，引发转移终止剂（iniferter），原子转移自由基聚合（ATRP）2. 基本原理及现象解释z单体对不同连锁聚合机理的选择性z自由基聚合机理（包括链引发、链增长、链终止、链转移及自由基聚合反应的特征）z自动加速现象及其出现的原因。

z聚合反应速率与引发剂浓度的关系 ; 聚合反应速率与单体浓度的关系，影响引发剂效率的因素。

z链转移剂在聚合物合成中的用途 ; 高压聚乙烯的长支链和短支链的生成原因。

z烯丙基单体的自阻聚作用1整理：潘奇伟z自动加速效应对聚合反应速率与单体和引发剂浓度关系的影z温度、压力对聚合反应速率和聚合度的影响z四类引发剂的引发基元反应（包括偶氮类（AIBN），有机过氧化物类(BPO)，无机过氧化物类(KSP)、氧化还原反应体系(亚硫酸盐与硫代硫酸盐)）z苯醌及苯酚对自由基反应的阻聚原理。

第四章自由基链式聚合实施方法本章要点：1.自由基链式聚合的实施：通常有本体聚合、溶液聚合、悬浮聚合和乳液聚合，它们有不同的适用场合，有着各自的优缺点；2.本体聚合：为解决散热问题，采用分段聚合；3.溶液聚合：溶剂的选择性是关键；4.悬浮聚合：聚合机理同常规的本体或溶液聚合，分散剂起到关键作用，产物的粒径达到mm级；5.乳液聚合：具有特殊的聚合机理和聚合规律，通过增加乳化剂用量可同时提高聚合速率和产物的分子量；6.大品种高分子：低密度聚乙烯、聚苯乙烯、聚甲基丙烯酸甲酯、聚乙酸乙烯酯和丁苯橡胶等等，宜采取适当方法生产。

本章难点：1.乳液聚合的聚合场所：增溶胶束和乳胶粒为乳液聚合的主要差所；2.乳液聚合的聚合过程：根据聚合速率，乳液聚合分为三个阶段；聚合过程中单体和乳化剂的物料转移由单体液滴、至水相、再至乳胶粒；聚合过程中分散相（胶束、单体液滴和乳胶粒）按一定规律变化；3.乳液聚合动力学：经典的乳液聚合包含许多理想条件。

4.1 聚合方法和聚合体系4.1.1 单体在反应介质中的分散状态本体聚合没有反应介质，溶液聚合中单体以分子状态溶解在反应介质，悬浮聚合中单体以mm级的分散相悬浮于反应介质中，在乳液聚合中单体主要存在于分散相的单体液滴和乳胶粒中。

4.1.2. 按聚合体系的相态单体及其聚合物以分子状态溶解在反应介质中，聚合体系成为一相，此时为均相聚合；反之，单体或/和聚合物不溶于反应介质，聚合体系具有多个相，此时为非均相聚合。

4.1.3. 按单体的物理状态分类分为气相聚合、液相聚合和固相聚合。

4.2 本体聚合4.2.1 本体聚合的组成和特点本体聚合体系由单体、引发剂和少量助剂组成。

除用引发剂进行聚合以外，还可用光和辐照来进行聚合。

本体聚合的聚合速率高，产物纯度大，但是散热和搅拌困难。

4.2.2 本体聚合的适用场合产物纯度高，特别适用于生产板材和型材等透明制品，且所用设备比较简单。

本体聚合反应，也特别适合于实验室研究。
