高分子化学名词解释精品(五)---聚合方法(精)

高分子化学聚合方法1.高分子化学聚合方法是通过将单体分子连接起来形成高分子链的过程。

在高分子化学中，聚合是一种重要的方法，用于合成具有特定性质和功能的高分子材料。

本文将介绍几种常见的高分子化学聚合方法。

2. 自由基聚合自由基聚合是一种常见的聚合方法，其中自由基起到连接单体以形成高分子链的作用。

这种聚合方法通常需要一个引发剂来生成自由基。

引发剂的种类非常多，常见的有过氧化物、硫醇和光敏引发剂等。

自由基聚合的优点是反应条件温和、反应速率较快，适用于多种单体。

3. 阳离子聚合阳离子聚合是另一种常用的聚合方法，其中阳离子起到连接单体的作用。

这种聚合方法需要在反应体系中加入一个酸性催化剂，以形成阳离子。

阳离子聚合通常适用于带有活泼亲电基团的单体，如环氧树脂和乳液聚合物。

4. 阴离子聚合阴离子聚合是一种通过阴离子的连接作用来形成高分子链的聚合方法。

这种聚合方法通常需要在反应体系中加入碱性催化剂，以形成阴离子。

阴离子聚合适用于带有活泼亲核基团的单体，如丙烯酸和乙烯基醚。

5. 双键聚合双键聚合是一种通过双键的共轭作用来形成高分子链的聚合方法。

这种聚合方法适用于具有共轭结构的单体，如聚合物太阳能电池和有机发光二极管。

6. 离子共聚合离子共聚合是一种将阳离子和阴离子进行聚合的方法。

这种聚合方法可以用于合成具有特殊性质的高分子材料，如离子交换树脂和水凝胶。

7. 环氧树脂聚合环氧树脂聚合是一种通过环氧基团的开环反应形成高分子链的聚合方法。

环氧树脂聚合常用于涂料、黏合剂和复合材料的制备中。

8. 聚合反应控制在高分子化学聚合方法中，精确控制反应的条件和参数对于获得理想的高分子材料至关重要。

常见的聚合反应控制方法包括温度控制、引发剂用量控制和反应时间控制等。

9. 应用领域高分子化学聚合方法在许多领域都有广泛的应用。

例如，它们可以用于合成高分子材料，如塑料、纤维和弹性体等。

此外，高分子化学聚合方法还可以用于制备功能性高分子材料，如药物递送系统、聚合物光学材料和生物医学材料等。

高分子化学复习简答题（五）---聚合方法学校名称：江阴职业技术学院院系名称：化学纺织工程系时间：2017年3月10日1、比较自由基聚合的四种聚合方法。

实施方法本体聚合溶液聚合悬浮聚合乳液聚合配方主要成分单体、引发剂单体引发剂、溶剂单体、引发剂、分散剂、水单体、引发剂、乳化剂、水聚合场所单体内溶剂内液滴（单体）内胶束内聚合机理自由基聚合一般机理，聚合速度上升聚合度下降容易向溶剂转移，聚合速率和聚合度都较低类似本体聚合能同时提高聚合速率和聚合度生产特征设备简单，易制备板材和型材，一般间歇法生产，热不容易导出传热容易，可连续生产。

产物为溶液状。

传热容易。

间歇法生产，后续工艺复杂传热容易。

可连续生产。

产物为乳液状，制备成固体后续工艺复杂产物特性聚合物纯净。

分子量分布较宽。

分子量较小，分布较宽。

聚合物溶液可直接使用较纯净，留有少量分散剂留有乳化剂和其他助剂，纯净度较差2、悬浮聚合的配方至少有哪几个组分?单靠搅拌能不能得到聚合物颗粒？加入悬浮稳定剂的目的和作用是什么?常用的悬浮稳定剂有哪几种?影响聚合产物粒径大小因素有哪些?悬浮聚合的主要缺点是什么?答：①悬浮聚合的配方一般至少有四个组分，即单体，引发剂，水和悬浮稳定剂。

②搅拌的剪切力可使油状单体在水中分散成小液滴。

当液滴分散到一定程度后，剧烈搅拌反而有利于细小液滴的并和（成大液滴），特别是当聚合反应发生后，由于液滴中含有一定量的聚合物，此时搅拌增大了这些液滴的碰撞粘结概率，最后导致聚合物结块，所以单靠搅拌不能得到稳定的悬浮体系，因而体系中必须③加入悬浮剂，以降低表面张力，使分散的小液滴表面形成一层保护膜，防止彼此并和和相互粘结，从而使聚合在稳定的悬浮体系中的液滴中进行。

如果只加悬浮剂，而不进行搅拌，则单体就不会自动分散成小液滴；同样不能形成稳定的悬浮体系。

④可作悬浮剂的物质有：水溶性聚合物如聚乙烯醇，明胶和苯乙烯－马来酸酐共聚物等；水不溶性无机物如磷酸钙，碳酸镁，碳酸钡和硫酸钡等。

第一章绪论1.单体：能够形成高分子化合物中结构单元的小分子化合物。

2.高分子：由许多结构相同的简单的单元通过共价键重复连接而成的相对分子质量很大的化合物，也称聚合物或高聚物。

3.结构单元：高分子中多次重复的并且可以表明合成所用单体种类的化学结构。

4.重复单元：在聚合物的大分子链上重复出现的，组成相同的最小基本单元。

5.单体单元：聚合物中具有与单体相同化学组成而不同电子结构的单元。

6.聚合度：衡量聚合物分子大小的指标。

以重复单元数为基准，即聚合物大分子链上所含重复单元数目的平均值，以DP表示。

以结构单元数为基准即聚合物大分子链上所含结构单元数目的平均值，以Xn表示。

7.碳链聚合物：大分子主链完全由碳原子组成的聚合物。

8.杂链聚合物：聚合物大分子的主链中除了含有碳原子外，还含有氧，氮等杂原子。

9.元素有机聚合物：聚合物的大分子主链中没有碳原子存在，又要由硅，硼，铝和氧，氮，硫，磷等原子组成。

10.无机高分子：主链与侧链均无碳原子的高分子。

第二章缩聚和逐步聚合1.均缩聚：由一种单体进行的缩聚反应。

2.混缩聚：由两种均不能独自缩聚的单体进行的缩聚反应。

3.共缩聚：在均缩聚中加入第二单体或混缩聚中加入第三，第四种单体进行的缩聚反应。

4.官能度：一分子中能参与的官能团数称为官能度。

5.平均官能度：指反应体系中平均每一分子上带有的能参加反应的官能团数目。

6.过量分率：线型缩聚中某一单体过量的摩尔分率。

7.反应程度：参加反应的官能团数占起始官能团数的分率。

8.凝胶点：开始出现凝胶瞬间的临界反应程度Pc。

9.熔融缩聚：指反应温度高于单体和缩聚物的熔点，反应体系处于熔融状态下进行的反应。

10.溶液缩聚：单体加适当催化剂在溶剂中呈溶液状态下进行的缩聚叫做溶液缩聚。

11.界面缩聚：两单体分别溶解于两互不溶的溶剂中，反应在两相界面上进行的缩聚反应，具有明显的表面反应的特性。

第三章自由基聚合1.活性种：打开单体的π键，使链引发和增长的物质，活性种可以是自由基，阴离子或阳离子。

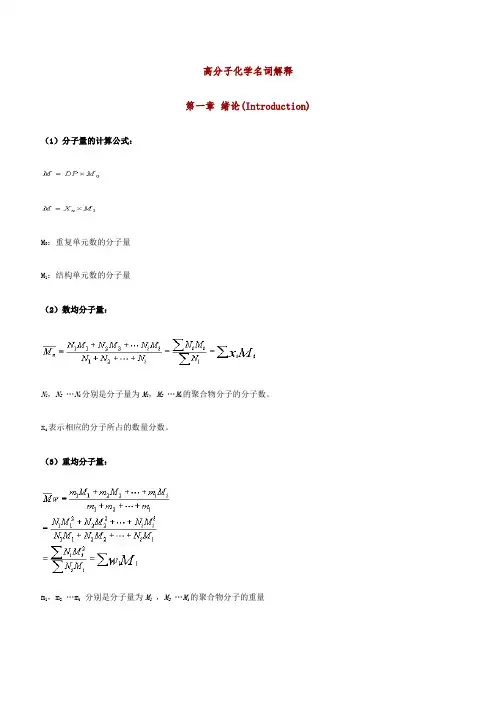

高分子化学名词解释第一章绪论(Introduction)（1）分子量的计算公式：M0：重复单元数的分子量M1：结构单元数的分子量（2）数均分子量：N1，N2…N i分别是分子量为M1，M2…M i的聚合物分子的分子数。

x i表示相应的分子所占的数量分数。

（3）重均分子量：m1，m2…m i分别是分子量为M1，M2…M i的聚合物分子的重量W i表示相应的分子所占的重量分数（4）Z均分子量：（5）粘均分子量：α：高分子稀溶液特性粘度—分子量关系式中的指数，一般在 0.5～0.9之间（6）分布指数：分布指数第二章自由基聚合(Free-Radical Polymerization)（1）引发剂分解动力学：引发剂的分解速率：引发剂的浓度引发剂分解一般属于一级反应，因而分解速率为的一次方。

将上式积分得：进而得到半衰期（引发剂分解至起始浓度一半时所需的时间）对应半衰期时：，由前面的推导有：半衰期（2）自由基聚合微观动力学链引发速率：链增长速率：链终止速率：式中：kd、kp、kt分别为引发、增长及终止速率常数；[M]为体系中单体总浓度；为体系中活性种（自由基）的总浓度；f为引发剂效率。

推导如下：链引发反应由以下两个基元反应组成：式中：为初级自由基；为单体自由基。

若第二步的反应速率远大于第一步反应（一般均满足此假设），有：引入引发剂效率后，得引发速率的计算式如下：一般用单体的消失速率来表示链增长速率，即：链增长反应如下式：引入自由基聚合动力学中的第一个假定：等活性理论，即链自由基的活性与链长基本无关，即各步速率常数相等，kp1=kp2=kp3=…kp x=kp推得：自由基聚合一般以双基终止为主要的终止方式，在不考虑链转移反应的情况下，终止反应方程式如下：偶合终止：歧化终止：终止总速率：式中：Rtc为偶合终止速率；Rtd为歧化终止速率；Rt为总终止速率；ktc、ktd、kt为相应的速率常数。

在以上公式的基础上，引入处理自由基动力学的三个假设，得到以单体消耗速率表示的总聚合速率，其计算公式为：以及单体浓度随时间的变化关系为：若引发剂浓度可视为常数，则上式还原为：以上公式推导如下：自由基浓度较难测定，也很难定量化，因而无实用价值，引入处理自由基动力学的第二个假定——稳态假定，假定体系中自由基浓度在经过一段很短的时间后保持一个恒定值，或者说引发速率和终止速率相等， Ri=Rt即：解出：再引入处理自由基动力学的第三个假定：大分子的聚合度很大，用于引发的单体远少于增长消耗的单体， Ri <<Rp由此，用单体消失速率来表示的聚合总速率就等于链增长速率代入引发速率的表达式得：代入引发剂浓度随时间的变化关系得到：积分得：两边同时变号当引发剂的浓度可看作常数时即：即：此时：可略去高阶无穷小量得：（3）动力学链长及平均聚合度1）不考虑链转移反应自由基聚合过程中双基终止有两种方式，一种为双基偶合终止，另一种为双基歧化终止，二者所占的分率的不同将会引起平均聚合度的改变，但两种终止方式不会改变动力学链长的大小，二者的计算公式为：式中：Rtc为双基偶合终止的反应速率；Rtd为双基歧化终止的反应速率；Rp为链增长速率。
