开关插座规范技术要求最终版.doc

室内开关插座的安装要求、规范与标准1、开关插座最合适的安装高度一般来说，电源开关离地面一般在120厘米至135 厘米之间（一般开关高度是和成人的肩膀一样高）。

而电视、音响、台灯、接线板等使用的墙壁插座一般距地面30厘米（客厅插座根据电视柜和沙发而定），洗衣机的插座距地面120厘米至150 厘米，电冰箱的插座为150厘米至180 厘米，空调、排气扇等的插座距地面为190厘米至200 厘米。

厨房使用的功能型插座离地1米高，间距60厘米放1只，有些厨房的插座是藏在壁橱里的，比如净水器是放在壁橱里的，在净水器方便装一只插座比较方便。

空调、热水器等电器产品一般是安装在墙壁上方的，而这些产品的电线相对较短，所以为了方便就把开关插座装在墙壁上方离空调进的地方，这样又不会对下面造成影响。

2、开关插座装在什么位置好一般开关都是用方向相反的一只手进行开启关闭，而且用右手多于左手。

所以，一般家里的开关多数是装在进门的左侧，这样方便进门后用右手开启。

符合行为逻辑。

但是，这种情况是有前提的，大家一定要确保这些前提成立：a.与此开关相邻的进房门的开启方向是右边。

b.进门开关前的家具高度（该问题需要注意的家具有，鞋柜大橱伍斗厨等，不要宽于开关或高于开关，这样都为日常使用带来不便）c.一般进门开关建议使用带提示灯的，为夜间使用提供方便。

否则开关边上的墙久了都会脏脏的。

而且摸索着开灯，总是给胆小的MM带了很大的心理压力。

3、对于多个开关安装在什么位置合适多个开关分为安装多只开关和一只开关上面有多个按钮，可控制多处灯的开关。

安装多个开关的时候，开关盒间隙保持一致。

间隙不能太大，太大会造成开关间隔大，很难看；如果间隙小，开关之间挤在一起不好安装，也会造成开关变形。

所以对技术的要求比较高。

而安装一只上面有多个按钮的开关则很简单，就按照正常的开关来安装即可。

在要求电工连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序，一个一个渐远。

开关插座规范技术要求最终版-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII开关插座规范及技术要求一、应符合的国家及行业标准：1.开关类产品符合：GB 16915.1-2014/IEC60669-1《家用和类似用途固定式电气装置的开关》第一部份：通用要求；2.插座类产品符合：GB2099.1-2008/IEC884-1《家用和类似用途插头插座》第一部分：通用要求；GB2099.1-2008《家用和类似用途插头插座》第二部分：器具插座的特殊要求；3.电子类产品应符合：GB16915.1-2014/IEC60669-2《家用和类似用途固定式电气装置的开关》第二部分：特殊部分第一节：电子开关；4.各地的地方标准等。

二、产品的技术、品质要求：各系列产品应对应满足以下所列标准要求及规范要求(按照最新规范)：三、强制性安全认证（CCC认证）：所有产品必须按国家规定要求通过认证并获得证书。

四、其他通用要求：1.大翘板及指甲开关需有红色开关标识，；所有开关表面均不需要金属边框。

2.所有开关，插座类产品采用通体以PC米（聚碳酸脂）为原料注塑，不得混入ABS及尼龙料。

3.面板：表面应具有良好的光泽；阻燃性能应通过650℃灼热丝温度试验要求；4.底壳：阻燃性能应通过850℃灼热丝温度试验要求（上述试验均需要求提供两份正式试验报告原件；5.开关触点：动静触点分开后，绝缘电阻不小于5MΩ；6.插座铜片：厚度不小于0.6mm，不同极性之间绝缘电阻不小于5M Ω；7.开关的接线端子应能可靠的连接2根2.5mm2截面的导线；8.插座的接线端子应能可靠的连接2根截面为1-2.5mm2（10A）、1.5-2.5mm2（16A）、2.5-10mm2（32A）的导线；9.用自攻锁紧螺钉或自切螺钉安装的，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现像。

10.所有开关、插座的接线端子处有明显的接线极性标记。

开关、插座方案与技术措施A.材料要求：1、各型开关：规格型号必须符合设计要求，并有产品合格证。

2、各型插座：规格型号必须符合设计要求，并有产品合格证。

3、塑料（台）板：应具有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

4、木制（台）板：其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

5、其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

B.主要机具：1、红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

2、手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

C.操作工艺1、工艺流程：清理→结线→安装2、清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3、结线：①一般结线规定：开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

电器，灯具的相线应经开关控制。

多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。

②插座接线：单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线。

单相三孔及三相四孔插座结线示意，保护接地线注意应接在上方。

交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

4、安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。

注意线芯不得外露。

（1）一般安装规定：开关安装规定：（a）拉线开关距地面的高度一般为2～3m，距门口为150～200mm，且拉线的出口应向下。

开关插座规范技术要求一、开关插座规范技术要求概述开关插座是电气设备中常见的用电接口装置，广泛应用于家庭、商业和工业等各个领域。

为保障用电安全，确保开关插座正常工作，制定开关插座规范技术要求是必要的。

开关插座规范技术要求包括外观设计、电气性能、安全性能和耐久性能等多个方面。

以下将详细介绍这些方面的规范技术要求。

二、外观设计要求开关插座的外观设计要求主要包括以下几个方面：材料、外形尺寸和标识。

首先，材料要求应符合国家或行业相关标准，通常选用耐热、阻燃、耐候性好的工程塑料。

其次，外形尺寸要求应满足正常使用场景需求，方便安装和拆卸。

最后，标识要求应包括生产商名称、型号、额定电流、电压等信息，以便用户正确使用和维护。

三、电气性能要求1.额定电压和电流：开关插座的额定电压和电流要求应符合制定的国家或行业标准，常见的额定电压有220V、380V等，额定电流有10A、16A 等。

同时，开关插座应具备额定电压和电流的承载能力，以保障其正常工作。

2.触点电阻：开关插座的触点电阻应符合国际电工委员会(IEC)或国家相关标准规定，通常要求触点电阻小于或等于5mΩ，以保证触点连接良好，减少电阻损耗。

3.绝缘电阻：开关插座的绝缘电阻应符合相关标准规定，通常要求绝缘电阻不小于100MΩ，以确保开关插座与外壳之间具备足够的绝缘性能，避免漏电事故发生。

四、安全性能要求1.阻燃性：开关插座在正常使用和面临短路、过载等异常情况下应具备良好的阻燃性能，以避免火灾扩散、人身伤害等事故发生。

通常采用阻燃等级为V-0的材料制作开关插座外壳。

2.过载保护：开关插座应具备过载保护功能，当负载电流超过额定电流时能够自动切断电路，以避免电器设备过载引发火灾和损坏。

3.雷电防护：开关插座应具备一定的雷电防护能力，通过采用过压保护器等防护装置，保护设备免受雷击和其他电压干扰。

五、耐久性能要求1.插拔次数：开关插座的插拔次数要求应符合相关标准规定，通常要求插拔寿命大于5000次，以确保开关插座在长期使用过程中能够正常连接和断开电路。

开关插座类产品通用技术标准一、主题内容本标准参照并采纳了国家标准GB 16915.1-2003《家用和类似用途固定式电气装置的开关第一部分：通用要求》和GB 2099.1-1996《家用和类似用途插头插座第一部分：通用要求》制订。

本标准规定了我公司生产的开关、插座类产品的尺寸精度、安装配合要求、外观质量、技术性能指标、试验方法和检验规则等。

二、适用范围1、本标准适用于额定电流为10A、16A、20A，额定电压250V的机械式开关、插座。

2 、本标准所指机械式开关包括一至六位指型开关、双联单相三极插座带双开关、双联单相三极插座带三开关、单联单相三极插座带单开关、过线盒、表面插座、开关底盒等产品。

三、技术要求1、机械式产品的一般定义符合GB 16915.1-2003第三条“定义”中的有关条款解释。

a、指键开关：简称指开，是指本公司生产的滑板式小按钮开关。

b、功能件：能自成一体，相对独立，体现开关、插座技术性能的部件，一般是铜片、铜柱、螺钉与塑料件的组合体，与不同系列面板互换性强。

c、N联指同一面板上装有N个相同的功能件，实现N个同一功能。

2、标志必须具有下列差不多标志a、火线输入端（Ｌ）、中线输入端（N）、接地线端（〨）、火线输出端（LOAD、～、A）；b、额定电流（A）、额定电压（V）、电流性质符号（～）；c、公司的“品牌”标志及产品型号。

3、一般要求开关和插座在设计上应能做到：在按正常使用要求安装和接好线之后，甚至在那些不用工具便可拆下的零部件被拆除之后，其带电部件仍应是不易触及的。

通过观看，必要时，还要进行如下试验检查是否符合要求：a、试验所需仪器材料：标准试验指、0~250V调压器、电压表、指示灯、导线。

b、将试验样品按正常使用安装后，依次与规定的最小线芯截面积导线和最大线芯截面积导线连接试验，按图示线路接线，用标准试验指探触每一人体可能触及的位置，如信号灯不亮，则认为符合标准要求。

关于插头，将试验指施加到插头与插座部分或全插合时的各个可能的位置上（如下图）。

开关插座安装工艺
1、安装前清理
应将盒内异物、积尘除去，铁管管口应戴上护口，再进行导线接头和与开关、插座连接，开关、插座的接线应有明显的标识，相线用黄、绿、红色表示，单相负荷开关的二次线也可专用红色表示，零线用淡蓝色，保护线用黄绿相间色表示等，如不用颜色表示，也可用端子牌以符号或文字标注。

2、导线预留长度
盒内导线应有足够的预留长度。

在开关、插座上压接的导线预留长度从墙面算起，不应少于100mm o
3、安装
1）如插座与邻近插座的导线需要在盒分支，应采用导线接头的方法，不应将根分支导线共同压接在压线螺丝上，这样容易松动、脱落，造成导电不良、断路或短路。

2）开关、插座的导线压接螺丝，每只宜接一根导线，最多不得超过两根导线。

在压接一根导线时，如接线孔孔过大，不易压牢，可以将导线线芯折回并在一起，再插入接线孔内，以增加螺丝的压接面积。

如果采用导线挪环，压接环直径的大小应以螺丝帽压接牢固为准，被压接的线芯长度，应不小于圆环周长的3/4o
3 ）装开关、插座应固定在底台上，底台要固定在暗埋盒上。

圆形底台可用直
径75mm或100mm的方形底台，可根据需要采用双联或三联等。

底台安装固定均不得少于2个螺钉。

面板开关均直接固定在暗设盒上。

固定用的螺钉必须用镀操或镀锌的。

4 ）开关、插座安装在墙面上要平贴，端正周边不得缺灰，有洞或有壁纸,涂料的毛边、毛茬。

电气开关插座技术及质量要求Document number：BGCG-0857-BTDO-0089-2022开关、插座技术及质量要求一、采购范围：项目开关、插座采购（开关、插座参数描述），包括生产、运输、检测、货至工地（或甲方指定的其他地点）、装卸、交接及相关的一切手续办理。

二、技术质量要求：1．双方约定的质量评定等级；2．施工图质量要求（特别约定的技术质量要求）：施工图涉及的工程质量要求；3．技术质量标准要求（包括但不限于以下技术质量标准，以标准现行最新版本为准）：3．1 电话插座类：GB10753-893．2 电视和声音信号的电缆分配系统设备与部件第10部分:分配器和用户分支器通用规范：GB/3．3 ：3．4 ：GB17466-19983．5 家用和类似用途插头插座第一部分通用要求：3．6 家用开关标准：3．7 ：GB17466-19983．8 家用和类似用途单相插头插座型式、基本参数和尺寸GB 1 0 02 -19963．9 国家、行业其它现行照明开关与插座技术质量标准及条文。

4．应满足长沙市技术监督局、公安消防部门、质监站及相关职能部门技术要求，保证按时交付。

三、其它要求：1．设备、材料交接应按供货清单型号、规格开箱检查，并应检查随机合格证、安装使用说明书、产品检测证书、出厂检测报告、操作手册和维护手册等技术资料。

2．施工工艺、质量控制：2．1不同极性带电部件间的电气间隙与爬电距离不小于3mm。

绝缘电阻值不小于5兆欧。

2．2插座接线规定：单相两孔插座为左零右火（下零上火）；单相三孔插座、三相四孔、三相五孔为左零右火（上孔接地），同一场所三相插座相序应一致。

2．3低于2.4m安装的插座均采用安全型插座，厨房、厕所、露台等潮湿环境采用密闭防水插座。

2．42．4开关使用寿命不低于国家标准规定为4万次，插座使用寿命为1万个行程，插头插入拔出插座5千次。

2．5绝缘电阻和电气强度：a．绝缘电阻：开关断开时有间向绝缘电阻为≥2MΩ，开关带电部件与本体间绝缘电阻≥5MΩ，插座两极间绝缘电阻≥5MΩ，插座带电插套与本体间绝缘电阻≥5MΩ。

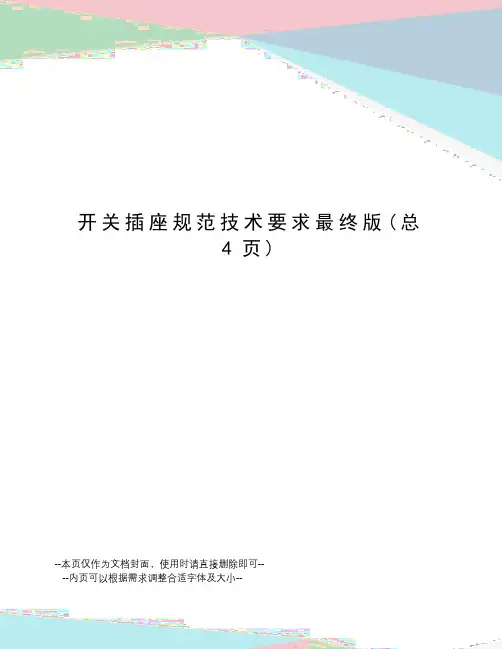

开关插座规范技术要求最终版(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--开关插座规范及技术要求一、应符合的国家及行业标准：1.开关类产品符合：GB IEC60669-1《家用和类似用途固定式电气装置的开关》第一部份：通用要求；2.插座类产品符合：IEC884-1《家用和类似用途插头插座》第一部分：通用要求；《家用和类似用途插头插座》第二部分：器具插座的特殊要求；3.电子类产品应符合：IEC60669-2《家用和类似用途固定式电气装置的开关》第二部分：特殊部分第一节：电子开关；4.各地的地方标准等。

二、产品的技术、品质要求：各系列产品应对应满足以下所列标准要求及规范要求(按照最新规范)：三、强制性安全认证（CCC认证）：所有产品必须按国家规定要求通过认证并获得证书。

四、其他通用要求：1.大翘板及指甲开关需有红色开关标识，；所有开关表面均不需要金属边框。

2.所有开关，插座类产品采用通体以PC米（聚碳酸脂）为原料注塑，不得混入ABS及尼龙料。

3.面板：表面应具有良好的光泽；阻燃性能应通过650℃灼热丝温度试验要求；4.底壳：阻燃性能应通过850℃灼热丝温度试验要求（上述试验均需要求提供两份正式试验报告原件；5.开关触点：动静触点分开后，绝缘电阻不小于5MΩ；6.插座铜片：厚度不小于，不同极性之间绝缘电阻不小于5MΩ；7.开关的接线端子应能可靠的连接2根截面的导线；8.插座的接线端子应能可靠的连接2根截面为（10A）、（16A）、（32A）的导线；9.用自攻锁紧螺钉或自切螺钉安装的，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现像。

10.所有开关、插座的接线端子处有明显的接线极性标记。

11.插座类产品必须有保护门，合格的保护门应当只有在所有插孔同时插入时（二、三孔插座在其中一项插座的所有插孔同时插入）才能被打开。

五、此技术标准若低于现行国家规范标准要求，以国家现行规范标准要求为准。

开关插座技术要求
一、工程概况：
本工程为XXX，此项目位于XXX，总建筑面积约XXX万㎡。

二、招标范围
本次招标的是XXX的3、5～9#楼共六栋楼XXX户精装房的开关插座。

三、相关要求：
1、通用要求：符合国家、地方及行业相关规范标准，包含但不仅限于以下标准：
GB 16915.1-2014 《家用和类似用途固定式电气装置的开关第1部分通用要求》GB2099.1-2015 《家用和类似用途插头插座第1部分通用要求》
GB/T5163.10-2006 《电工电子产品着火危险试验第10部分》
2、技术要求：
3、材料要求：
4、颜色要求
本次招标全部采用金色
3、其他要求
投标方按照图纸设计要求进行数量清点与型号核对，并根据自身产品性能提出合理建议。

电气终端管线槽开关插座技术要求6 最终电路线路6.1 一般要求6.1.1 说明6.1.1.1 本节须符合JGJ16-2008《民用建筑电气设计规范》、GB50054-2011《低压配电设计规范》及GB50168-2006《电气装置安装工程电缆线路施工及验收规范》之有关规范。

6.1.1.2 按图纸及本规范书之规定为照明、插座、控制回路及其它系统装设完整的电线管/电线槽，分支及最终电路。

6.1.1.3 除有装修之机电房，如消防控制中心等外，所有机电房内，采用明装金属电线管。

6.1.2 保证质量的特殊要求6.1.2.1 所有低烟无卤绝缘电缆须由认可的国家级测试机构证明其短路容量符合国标之规定。

且所有产品须获得国家主管部门颁发的3C 认证证书。

6.1.2.2 所有电线管，电线槽分别由同一厂商生产以便互换及消除由于不同的制造公差而引起的问题。

6.1.3 涂漆6.1.3.1 电线管及分线盒/出线盒1) 在以下的地方，电线管及分线盒/出线盒须涂上分别用途之颜色代码。

漆油须采用高质量的材料并经建筑师批准才可使用。

2)暗敷的电线管在其穿墙和穿地台之各出入为之以及其他有需要的位置每2m的间距须涂上颜色带，颜色带之宽度不少于50mm。

6.1.3.2 明敷的电线管-在机电设备房内及假天花上面之空间内须涂上分别用途之颜色带，颜色带于每2m的间距内涂上，颜色带之宽度不少于50mm 。

6.1.3.3 明敷的分线盒/出线盒 - 盒面须涂上颜色代码。

6.1.3.4 颜色代码设备颜色电气棕色保安黑色电话橙色电视紫色消防红色空调蓝色给排水绿色6.2 产品6.2.1 金属电线管及其配件6.2.1.1 明敷的金属电线管必须是热浸镀锌钢导管，有螺纹。

所有金属电线管必须符合有关GB/T16316-1996《电气安装用导管配件的技术要求第1部分：通用要求》、GB/T17194-1997《电气导管电气安装用导管的外径和导管与配件的螺纹》及GB/T20041.1-2015《电气安装用导管系统第1部分：通用要求》之要求。

开关插座灯具技术标准一、项目概况本工程位于。

二、规范要求：投标方按照合同供应的产品应符合但不限于以下现行版的国家及行业标准：《建筑电气工程施工质量验收规范》GB50303-2002《建筑工程施工质量验收统一标准》GB50300-2001《灯具第1部分：一般要求与试验》应急灯具产品符合：GB 7000.2-2008 《灯具第2-22部分：特殊要求应急照明灯具》其他相关标准及当地的地方标准等三、技术要求：1、强制性安全认证（CCC认证）；2、开关插座通用要求：1）面板：表面应具有良好的光泽；阻燃性能应通过650℃灼热丝温度试验要求；2）底壳：阻燃性能应通过850℃灼热丝温度试验要求；3）开关触点：动静触点分开后，绝缘电阻不小于5MΩ；4）插座铜片：厚度不小于，不同极性之间绝缘电阻不小于5MΩ；5）开关的接线端子应能可靠的连接2根2.5 mm2截面的导线；6）插座的接线端子应能可靠的连接2根截面为12(6A、10A)、1-4 mm2(15A、16A-6 m m2（25A）的导线；7）用自攻锁紧螺钉或自切螺钉安装的，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象。

3、安全出口指示灯/疏散指示灯/应急灯技术要求1）灯具外壳选用不燃或阻燃材料制造，内部连线耐温不小于105℃，且接线牢固；2）标志灯之发光屏的主要图案，文字笔画宽度不小于7mm，且分辨清晰，须有英文标识；3）放电时间大于30分钟；4）应设主电、充电、故障状态指示灯；5）电气电路有过充电保护和充电回路短路保护；6）灯具应符合GB17945-2000标准，并通过国家公安消防产品型式认证；4、荧光灯具技术要求1）荧光灯具必须符合GB7000.1-1996、GB7000.12/10-1999、GB17743-1999、GB17625.1-1998的相关产品标准和技术要求；2）荧光灯应用能低温启动、有智能检测功能的电子整流器，灯具能在50℃≥环境温度≥-15℃范围内正常启动；3）电子镇流器须符合中国国家标准GB7000.10-1999、GB7000.1-1996、GB/T15144-94等条、GB17625.1-1998、GB17743-1999的技术要求；4）灯具外观要求：须平整、光洁、无锈蚀和明显划痕；防护层牢固，色泽均匀。

开关插座检测实施细则1 范围1.1本细则规定了开关插座的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。

1.2本细则适用于开关插座的检测。

2 规范性引用文件2.1 GB2099-1997《家用和类似用途插头插座》2.2 GB16915-1997《家用和类似用途固定式电气装置的开关》3 检测项目参数及仪器设备要求４接样或抽样4.1委托检测4.1.1接样人员检查样品数量及样品技术要求是否符合规范规定的要求。

4.1.2检查样品是否见证送检或伴送，委托单是否签字盖章齐全等。

4.1.3检查委托单填写是否明确，如产品种类、数量、检测项目、技术要求等。

4.1.4检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。

4.2抽样检测4.2.1抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。

4.2.2如是工程上使用的材料，严格按照<苏建质(1998)270号>的规定进行。

4.2.3检查抽样单、登台账是否要求内容逐项填写清楚明确。

5 检测前检查5.1检查检测任务（流程）单与样品和有关资料是否相符。

被检样品数量、尺寸、规格等是否符合检测执行标准的要求。

检测人员对不符合要求的样品，有权暂时停止检验，写明原因，上报检测室主任等待处理。

5.2检查即将使用的计量设备仪器是否在检定的有效期内。

5.3检查仪器设备运转是否正常，并填写检查记录。

5.4检查环境条件是否符合标准规定的要求，填写检查记录。

6 检测中应注意的安全事项6.1所有用电设备在接通电源之前，应检查机身是否可靠接地，并注意是否有断路或漏电现象。

6.2严格按照试规程操作仪器设备，不得在试验时任意移动试件6.3在使用低倍投影仪时应注意以下事项：6.3.1操作者应在熟悉说明书内容，了解仪器性能，结构特点和操作要领后开始工作。

开关、插座安装规范1、范围本工艺标准适用于工业和民用建筑室内电气照明的开关、插座安装工程。

2、施工准备2.1材料要求2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3塑料（台）板：应具有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2主要机具2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3作业条件2.3.1各种管路、盒子已经敷设终了。

盒于收口平整。

2.3.2线路的导线已穿完，并已做完绝缘摇测。

2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。

3、操作工艺3.1工艺流程清理→结线→安装3.2清理用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.3结线3.3.1一般结线规定：1）开关结线：A、同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

B、电器，灯具的相线应经形状控制C、多联开关不允许拱头毗连，应接纳LC型压接帽压接总头后，再进行分支毗连。

2）插座接线：A、单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上级接相线，下极接中性线。

B、单相三孔及三相四孔插座结线示意，保护接地线注意应接在上方。

C、交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

D、插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

3.4安装开关、插座筹办先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。

2、施工准备材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3塑料（台）板：应具有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

作业条件：2.3.1各种管路、盒子已经敷设完毕。

盒子收口平整。

2.3.2线路的导线已穿完，并已做完绝缘摇测。

2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。

3、操作工艺工艺流程：清理——接线——安装清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b电器，灯具的相线应经开关控制。

3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.和图.2所示。

图3.3.1.插座横装示意图图3.3.1.2..插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.和图.保护接地线注意应接在上方。

图3.3.1.单相三孔插座示意图图3.3.1.三相四孔插座示意图c交、直流或不同电压的插座安装在同一场所时，应有尽有明显区别，且其插头与插座配套，均不能互相代用。

开关插座技术要求一、应符合的国家及行业标准：1.机械开关类产品符合：GB16915.1-2014/IEC 60669-1:2007《家用和类似用途固定式电气装置的开关第1部分：通用要求》开关插座国标\GB 16915.1-2014 家用和类似用途固定式电气装置的开关第1部分通用要求.pdf2.插座类产品符合：GB 2099.1-2008/IEC 60884-1:2006 《家用和类似用途插头插座第1部分：通用要求》开关插座国标\GB_2099.1-2008家用和类似用途插头插座通用要求.pdfGB 2099.2-2012/IEC 60884-2-2:2006 《家用和类似用途插头插座第2部分：器具插座的特殊要求》开关插座国标\GB 2099.2-2012 家用和类似用途插头插座第2部分：器具插座的特殊要求.pdfGB 1002-2008 《家用和类似用途单相插头插座型式、基本参数和尺寸》开关插座国标\GB_1003-2008 家用和类似用途三相插头插座型式、基本参数和尺寸.pdfGB 1003-2008 《家用和类似用途三相插头插座型式、基本参数和尺寸》开关插座国标\GB_1003-2008 家用和类似用途三相插头插座型式、基本参数和尺寸.pdf3.电子类产品符合：GB16915.1-2014/IEC 60669-1:2007《家用和类似用途固定式电气装置的开关第1部分：通用要求》开关插座国标\GB 16915.1-2014 家用和类似用途固定式电气装置的开关第1部分通用要求.pdfGB16915.2-2012/IEC 60669-2-1:2009《家用和类似用途固定式电气装置的开关第2-1部分：电子开关的特殊要求》开关插座国标\GB_16915.2-2012 家用和类似用途固定式电气装置的开关第2-1部分：电子开关的特殊要求.pdfGB 16915.3-2000/IEC 60669-2-2:1996 《家用和类似用途固定式电气装置的开关第2部分：特殊要求第2节：遥控开关(RCS)》开关插座国标\GB 16915.3-2000_家用和类似用途固定式电气装置的开关_第2部分_特殊要求_第2节_遥控开关(RCS).PDFGB 16915.4-2003/IEC 60669-2-3:1997 《家用和类似用途固定式电气装置的开关第2部分：特殊要求第3节：延时开关》开关插座国标\GB 16915.4-2003 家用和类似用途固定式电气装置的开关第2部分：特殊要求第3节：延时开关.pdf4.底盒类产品符合：GB 17466.1-2008 《家用和类似用途固定式电气装置电器附件安装盒和外壳第1部分：通用要求》开关插座国标\GB 17466.1-2008 家用和类似用途固定式电气装置电器附件安装盒和外壳第1部分：通用要求.pdf5.各地的地方标准等。

开关插座执行标准1. 范围本标准规定了开关插座的分类、要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于家用和类似用途的开关插座。

2. 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2099.1 家用和类似用途插头插座第1部分：通用要求GB 4943.1 信息技术设备安全第1部分：通用要求3. 术语和定义下列术语和定义适用于本文件。

3.1 开关socket-outlet由安装在固定板上至少两个相互绝缘的导电触点座和相应通路组成的组件。

其中一个触点座与电源进线端相连接，另一个触点座与用电设备相连接。

当人们接触开关时，可实现对电源通路的控制。

3.2 插座socket-outlet由安装在固定板上至少两个相互绝缘的导电触点座和相应通路组成的组件。

触点座与电源进线端相连接，且应能通过截面为1.5mm²～2.5mm²、材质为铜或铜合金的导线可靠地插入或拔出。

插座应能通过插头的插入和拔出来控制电源通路的接通和断开。

4. 产品分类4.1 开关插座按使用场合的不同分为两类：室内和室外。

4.2 开关插座按结构型式不同分为三类：单相插座、单相带接地插座和三相插座。

4.3 开关插座按防护型式不同分为四类：普通型、防溅型、防水型和防尘型。

5. 要求5.1 尺寸要求开关插座的尺寸应符合表1的要求。

表1 开关插座的尺寸要求mm5.2 电气性能要求开关插座的电气性能应符合表2的要求。

表2 开关插座的电气性能要求5.3 外观要求开关插座的外观应符合以下要求：a) 表面应光滑平整，色泽均匀，无气孔、裂纹、毛刺及其他明显缺陷；b) 金属件无松动、变形、锈蚀；c) 非金属件无龟裂、破损现象；d) 标志清晰，排列整齐，易于辨认。

5.4 结构要求开关插座的结构应符合以下要求：a) 接线端子与导线连接牢固可靠，接触电阻不大于0.01Ω；b) 绝缘材料无老化、龟裂等现象；c) 导电件之间及导电件与壳体之间连接牢固，无松动现象；d) 插孔及插头的接线端子之间接触良好，阻值符合表2的要求；e) 开关操作灵活，接触可靠，使用寿命不小于表2中规定的80%。

开关插座规范技术要求最终版开关插座是人们生活中不可或缺的电气用品。

为了确保人们的生活安全和电器设备的正常使用，对开关插座的规范技术要求进行了制定。

本文将对开关插座的规范技术要求进行探讨，以确保产品的质量和安全性。

一、外观要求开关插座的外观应该整洁、美观，并且没有任何明显的缺陷。

表面应均匀光滑，没有凹凸不平或划痕等瑕疵。

产品上的图案、文字应清晰、无扩散，不易褪色。

开关板和插座面板之间的连接位置应紧密，不应出现松动或者毛刺。

二、材料要求开关插座壳体的材料应具有足够的耐热性、耐磨性和阻燃性能。

壳体材料不应含有有害物质，如铅、汞等重金属。

绝缘材料应具有良好的绝缘性能和防火性能，以确保电器设备的安全使用和防止火灾的发生。

三、电气性能要求1.额定电流和额定电压：开关插座的额定电流和额定电压应符合国家相关标准的规定。

在正常使用条件下，插座能够正常承受额定电流和额定电压的负荷，不会出现过热、漏电等问题。

2.绝缘电阻和介电强度：开关插座的绝缘电阻应符合相关标准的要求，以确保插座在潮湿环境下也能正常工作。

插座的介电强度应能够承受一定的电压，不会发生击穿、漏电等现象。

3.接触电阻：开关插座的接触电阻应控制在合理的范围内，以确保插头在插入插座时能够稳定地接触并导电。

4.动作次数：开关插座的开关部件应能够承受一定的动作次数，保证长时间使用不会出现松动、接触不良等问题。

5.耐温性能：开关插座应具备一定的耐高温性能，以防止短路、火灾等事故的发生。

四、安全要求1.防触电保护：开关插座应具备防触电保护功能，插入插头时应能够阻止人体接触到插头的触电部分。

2.阻燃性能：开关插座应采用阻燃材料制作，以防止火灾的发生。

3.过载保护：开关插座应具备过载保护功能，在电器设备负荷过大时能够自动切断电源，防止过热、漏电等危险。

4.防水防潮：开关插座应具备良好的防水防潮性能，以确保在潮湿环境下也能正常工作。

以上是开关插座规范技术要求的一些基本要求和指标，通过合理的设计和可靠的生产工艺，可以保证开关插座的质量和安全性。
