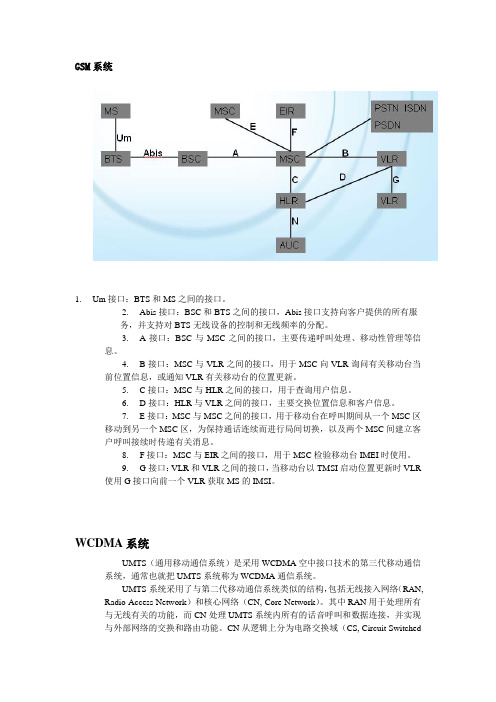

GSM系统1. Um接口：BTS和MS之间的接口。
2. Abis接口：BSC和BTS之间的接口，Abis接口支持向客户提供的所有服务，并支持对BTS无线设备的控制和无线频率的分配。
3. A接口：BSC与MSC之间的接口，主要传递呼叫处理、移动性管理等信息。
4. B接口：MSC与VLR之间的接口，用于MSC向VLR询问有关移动台当前位置信息，或通知VLR有关移动台的位置更新。
5. C接口：MSC与HLR之间的接口，用于查询用户信息。
6. D接口：HLR与VLR之间的接口，主要交换位置信息和客户信息。
7. E接口：MSC与MSC之间的接口，用于移动台在呼叫期间从一个MSC区移动到另一个MSC区，为保持通话连续而进行局间切换，以及两个MSC间建立客户呼叫接续时传递有关消息。
8. F接口：MSC与EIR之间的接口，用于MSC检验移动台IMEI时使用。
9. G接口：VLR和VLR之间的接口，当移动台以TMSI启动位置更新时VLR使用G接口向前一个VLR获取MS的IMSI。
WCDMA系统UMTS（通用移动通信系统）是采用WCDMA空中接口技术的第三代移动通信系统，通常也就把UMTS系统称为WCDMA通信系统。
UMTS系统采用了与第二代移动通信系统类似的结构，包括无线接入网络（RAN, Radio Access Network）和核心网络（CN, Core Network）。
其中RAN用于处理所有与无线有关的功能，而CN处理UMTS系统内所有的话音呼叫和数据连接，并实现与外部网络的交换和路由功能。
CN从逻辑上分为电路交换域（CS, Circuit SwitchedDomain）和分组交换域（PS, Packet Switched Domain）。
RAN、CN与用户设备（UE, User Equipment）一起构成了整个UMTS 系统，其系统结构如0所示。
UMTS系统结构UTRAN基本结构UTRAN基本结构UTRAN包含一个或几个无线网络子系统（RNS, Radio Network Sub-system）。
1.DCP与DEV的联系：DCP是用来连接LAPD信令集中器的数字连接点。
系统规定要有24个连续的DCP（64-87）。
DEV是用来说明哪个传输设备对应哪套传输。
DCP1 用于TRXC信令连接；DCP2用于TRXC语音和数据连接。
定义dcp值和前面的出口无关。
只和入口有关。
请记住。
一条传输1-31个时隙。
只要是进入A口的，直接定义1-31.只要是进入B口的，加32，定义范围33-63只要是进入C口的，加286，定义范围287-317只要是进入D口的，加318，定义范围319-349级联的不用考虑。
譬如A口入，B口出如果级联到下一个A口，这样定义A口定义为1-18，下一个A口定义为19开始；如果级联到下一个B口，这样定义A口定义为1-18，下一个B口定义为19+32开始；如果级联到下一个C口，这样定义A口定义为1-18，下一个C口定义为19+286开始；如果级联到下一个D口，这样定义A口定义为1-18，下一个D口定义为19+318开始。
譬如C口入，D口出。
如果级联到下一个A口，这样定义C口定义为287-304（286+18），下一个A口定义为19开始；如果级联到下一个B口，这样定义C口定义为287-304，下一个B口定义为19+32开始；如果级联到下一个C口，这样定义C口定义为287-304，下一个C口定义为19+286开始；如果级联到下一个D口，这样定义C口定义为287-304，下一个D口定义为19+318开始。
补充：定义传输时需要注意的事项：主架载波的DCP号从128定义，而扩展架载波的DCP号应从160开始定义。
2.二次寻呼：寻呼策略一般的设置是，第一次用TMSI进行LAC寻呼，如果失败，第二次用IMSI进行GLOBE（全网范围）寻呼。
二次寻呼就是在MSC第一次下寻呼后，在寻呼定时器时间内没有收到寻呼相应消息，然后又下了一次寻呼消息。
一般来讲，寻呼策略都设置为两次寻呼，定时器根据当地无线质量来设定，第一次用TMSI进行寻呼，第二次用IMSI进行寻呼。

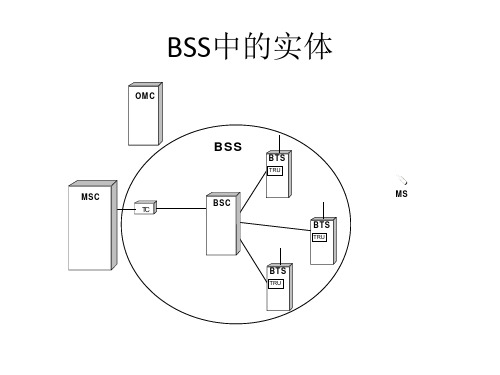

FLEXIBSC设备硬件简介及基本操作FLEXI BSC设备硬件简介及基本操作第一章系统结构一、BSS简介1.1 GSM系统结构GSM网络是由基站子系统（BSS）、网络交换子系统（NSS）和网络管理子系统（NMS）组成的。
基站子系统（BSS）部分又是由基站控制器（BSC）、基站（BTS）和码型转换器（TCSM）组成的。
如图1.1所示。
图1.1 GSM系统结构图第二章FLEXI BSC硬件结构介绍一、FLEXI BSC简介1.1 Flexi BSC特点目前我省使用的BSC设备都是Flexi BSC（如图2.1），机架长宽深分别为：2000*900*600。
Flexi BSC 的主要特点为：1、支持最大18000爱尔兰语音业务容量；2、支持最多30720个数据业务信道；3、最大支持3000个载频；4、支持最大72万次的寻呼承载。
图2.1 Nokia Flexi BSC产品图1.2 Flexi BSC产品简介常用的BSC硬件的构成体系基本相似：最外层是主体机架（Rack），次一级是机架内每一层上所安装的机框（Cartridge），最小一级是在每个机框内的插板单元（Plug-in units）。
Flexi BSC支持的最大载频数是3000个，它不是一个单元一个机框，它的集成度较高，只有一个机架，机框的数量大大减少（如图2.2左），几个单元都可以安装在同一个机框里（如图2.2右）。
目前巢湖2个BSC配置均可以支持1500个TRX。
图2.2 Flexi BSC 结构框图此外BSS 侧还有一个码型转换器（TC ），它也是属于BSC 的一个设备。
当前现网中使用主要是TCSM3i 的产品；TCSM3i 的设备还有两种类型的TC ，一种是安装在BSC 侧近端的TCSM3i Combi ，另一种是安装在BSC 侧远端的TCSM3i Stand-alone 。
目前巢湖2个BSC 均使用Combi 安装，Combi 安装只支持6个BCSU ，其中5个为主用一个为备用。
第一章BSC的基本结构1 SAMSUNG BSC SBSC400概述1.1．特点：高速数据和多媒体业务（3G）SBSC-400不仅支持基于电路的数据业务如fax和modem communication，并且支持基于包的高速数据业务如internet access等。
并可同时支持这两项业务。
优先接入和信道分配(PACA)支持PACA功能，就是当呼叫连接的无线系统资源满或不可用时，系统会保留原始呼叫并且当系统资源一旦可用时，按照各个用户的优先权来指配信道。
分级服务支持提供区别分类不同的服务，比如分级计费或者向特定区域的用户提供特定的消息业务等。
网络直接系统选择NDSS功能，就是指当一个IS-95登记用户进入CDMA网络时或者当一个CDMA网络登记用户进入IS-95网络时，提供直接登记转换到相应的网络的功能。
多样化的声码速率压缩在相同的系统资源下，支持多种方式的话音压缩来获得更多的无线资源。
SBSC-400支持普通型8K,增强型8K以及普通型13K的话音速率压缩。
ATM网络结构使用ATM网络来实现用户的话音，数据以及系统内部信号的通信。
模块化的结构SBSC-400的系统硬件是模块化设计的。
这为系统扩容提供了很大方便。
只需配置相应的模块，并且不改变系统原来的结构，就可达到目的。
而且，系统个处理器的软件系统也是模块化设计的，应此，当系统软件要升级时，只需要改变软件的模块，就可以在最小系统中断可能的前提下达到目的。
更加低廉经济的网络建设成本由于系统基站无线信号覆盖大，并采用了类如码分信道等关键技术，使得系统在相同的条件下能够支持更多的拥护，无形之中节约了网络建设成本。
方便简洁的系统操作通过BSM终端可视的图形化操作界面，使得操作维护更价值观简单，并可通过局域网或者拨号modem实现局域网和远端的操作和维护。
并且提供了统计，配置，状态显示，错误报告，诊断以及测试等方便操作维护的功能。
1.2．SBSC-400的规格运行功率体积，重量运行环境1.3．系统配置SBSC-400共包括两种机架• SBGR (SAMSUNG BSC Group Rack)• SBCR (SAMSUNG Base station Controller Rack)SBGR 机架每个局端配置一个，并且为到BSM 和同一个MSC 下的BSC 提供通信连接，以及MSC 之间的软切换。
BSC各类接⼝说明A1接⼝主要⽤于传送BSC与MSC之间的呼叫控制和移动性管理功能的信令消息。
由于该接⼝可能涉及到多个⼚家产品互联，所以它是国际规范中的⼀个标准接⼝。
BSAP协议：BSAP是CDMA⽹络中MSC与BSC之间A接⼝的应⽤协议A接⼝：MSC与BSC之间的协议接⼝，包括A1、A2、A5接⼝A1——⽤于传输与呼叫控制相关的信令A2——⽤于传输64K/56K bps的PCM语⾳业务A5——⽤于传输电路交换数据业务BSAP负责完成A1接⼝的功能，包括BSMAP和DTAP两种类型的信息，BSMAP消息完成MSC与BSC之间的资源管理和电路管理，DTAP则负责在BSC与MSC之间传递移动管理消息，A接⼝只作为DTAP消息的透明传输通道，在BSS侧，DTAP消息直接送往⽆线信道，在MSC 侧，DTAP消息被直接传送给相应的功能模块进⾏处理。
A3/A7是BSC之间的接⼝：A3接⼝包含两个部分：A3信令和A3业务。
A3信令是⽤来控制和分配传输⽤户业务的通道，其信令协议模型如图1所⽰。
A7接⼝⽤来传输源BSC同⽬标BSC之间的信令。
A9接⼝⽤于实现BSC和PCF之间的分组型数据业务，传输BSC同PCF之间的信令。
A9接⼝⽀持的功能有：A8/A9接⼝连接建⽴A8/A9接⼝连接清除A8/A9切换分组状态变迁A11接⼝承载PCF 同PDSN 之间信令。
A11接⼝使⽤移动IP 的消息来管理A10连接。
包括的功能有：A10连接建⽴；A10连接重新登记； ? A10连接释放； ?A10连接计费。
A12接⼝⽤于承载AN 和AN AAA 之间的信令消息，此消息⽤于对AT/MS 进⾏⽤户鉴权。
A13接⼝⽤于在源AN 和⽬标AN 之间承载会话层相关的消息。
AMU A interface circuit Management Unit PMU Packet service Management Unit RPU Resource Pool Unit信令控制系统SMU Session Management Unit PCU PCF Control UnitSPU Signaling Processing Unit上⾏⽅向基站传送的信令流(带外信令)由Abis 接⼝板(如AEUBa)进⾏处理后,直接送到本框XPUOa 板的SPUO ⼦系统进⾏信令处理.SPUO ⼦系统向本框XPUOa 板的RPUO ⼦系统申请框内资源,包括SDU 资源,TC 资源和Abis 接⼝资源.从处理框的XPUOa 板SPUO ⼦系统通过SCUOa 板提供的框间互连通道,向主处理框的XPUOa 板的AMUO ⼦系统申请A 接⼝资源.XPUOa 板的SPUO ⼦系统完成SCCP,MTP3信令处理后,把信令传送给A 接⼝板(如EIUAa).最后通过A 接⼝板提供的A1接⼝将信令传送给MSC.基站传送的业务流(含带内信令)⾸先在Abis 接⼝板(如AEUBa)预处理.然后送到本框DPUSb 板,由DPUSb 板分离出其中的信令部分(带内信令),传送给XPUOa 板的SPUO ⼦系统进⾏信令处理. 下⾏⽅向语⾳信令流(ATM+TDM)S C 说明:下⾏过程与上⾏过程相逆下⾏与上⾏处理过程相逆.框内和框间信令都要经过SCUOa 单板,在后续的图中都省略不画.上⾏⽅向基站传送的由SSSAR 承载或UDP 承载的业务流发送到Abis 接⼝板(AEUBa/ AOUBa/ PEUBa/ FG1Ba/ FG2Ba).Abis 接⼝板(AEUBa/ AOUBa/ PEUBa/ FG1Ba/ FG2Ba)把SSSAR 或UDP 业务数据转换为内部的IP 数据,然后送到本框DPUSb 板.DPUSb 板进⾏⽆线协议的处理后,把数据发送到DPUTb 单板. DPUTb 板进⾏语⾳编解码转换后,把数据发送给接⼝板EIUAa. EIUAa 板把数据变成标准的TDM 信号,发送给MSC. 下⾏⽅向下⾏与上⾏处理过程相逆.上⾏⽅向基站传送的信令流(带外信令)由Abis 接⼝板(如AEUBa)进⾏处理后,直接送到本框XPUOa 板的SPUO ⼦系统进⾏信令处理.SPUO ⼦系统向本框XPUOa 板的RPUO ⼦系统申请框内资源,包括SDU 资源和Abis 接⼝资源.基站传送的业务流(含带内信令)⾸先在Abis 接⼝板(如AEUBa)预处理.然后送到本框DPUSb 板,由DPUSb 板分离出其中的信令部分(带内信令),传送给XPUOa 板的SPUO ⼦系统进⾏信令处理.从处理框的XPUOa 板SPUO ⼦系统通过SCUOa 板提供的框间互连通道,向主处理框的XPUOa 板的PMUO ⼦系统申请PCF 接⼝资源.XPUOa 板的SPUO ⼦系统把1X 信令传送给本框XPUOa 板上的PCUO ⼦系统进⾏PCF 信令处理.PCUO ⼦系统完成信令处理后,把信令传送给PCF 接⼝板(如FG1Pa).最后通过PCF 接⼝板提供的A11接⼝将信令传送给PDSN. 下⾏⽅向下⾏与上⾏处理过程相逆.1X 分组数据信令流S C上⾏⽅向基站传送的由SSSAR 承载或UDP 承载的业务流发送到Abis 接⼝板(AEUBa/ AOUBa/ PEUBa/ FG1Ba/ FG2Ba).Abis 接⼝板(AEUBa/ AOUBa/ PEUBa/ FG1Ba/ FG2Ba)把SSSAR 或UDP 业务数据转换为内部的IP 数据,然后送到本框DPUSb 板.DPUSb 板进⾏⽆线协议的处理后,把数据发送到PIUOa 单板. PIUOa 板把数据封装成GRE 数据包,送给接⼝板FG1Pa. FG1Pa 板把GRE 数据发送给PDSN. 下⾏⽅向下⾏与上⾏处理过程相逆.1X 分组数据业务流说明:下⾏过程与上⾏过程相逆。
