(完整版)单片机原理及应用期末考试试题

（完整版）单片机原理及应用考试试题及答案单片机原理及应用试题一一、填空题（每空 1 分，共20 分）1、计算机的系统总线有地址总线、控制总线和数据总线。

2、通常、单片机上电复位时PC= OOOOH SP= 07H;而工作寄存器则缺省采用第00组，这组寄存器的地址范围是从00H~ 07H。

3、JZ e的操作码地址为1000H，e=20H,它转移的目标地址为1022H。

4、汇编语言中可以使用伪指令，它们不是真正的指令，只是用来对汇编过程进行某种控制。

5、假定累加器A的内容30H，执行指令：1000H：MOVC A，@A+PC后，把程序存储器1031H单元的内容送累加器A中。

6、MCS51单片机访问外部存储器时，利用ALE信号锁存来自P0 口的低8位地址信号。

7、MCS-51 单片机8031 中有2 个16 位的定时/计数器，可以被设定的工作方式有四种。

8、MCS-51 单片机有5 个中断源，可分为2 个中断优先级。

上电复位时外部中断0 中断源的最高。

9、用串行口扩展并行口时，串行接口的工作方式应选为方式0。

10、半导体存储器的最重要的两个指标是存储容量和存储速度。

11、若某8位D/A转换器的输出满刻度电压为+5V,则D/A转换器的分辨率为5/255=0.0196V。

12、写8255A控制字时，需将A1、A0置为11。

二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。

每题 1 分，共10分）1、在CPU内部，反映程序运行状态或反映运算结果的一些特征寄存器是（B）（A）PC （B）PSW （C） A （D）SP2、要用传送指令访问MCS51片外RAM,它的指令操作码助记符应是（B）（A）MOV （B）MOVX （C）MOVC （D）以上都是3、指令ALMP 的跳转范围是（C）（A）256B （B）1KB （C）2KB （D）64KB4、要使MCS51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（ A ）（A）98H （B）84H （C）42H （D）22H5、各中断源发出的中断请求信号,都会记在MCS-51 系统中的（B ）（A）IE （B）IP （C）TCON （D）SCON6、CPU寻址外设端口地址的方法有两种，一种是统一编址，还有一种是（C）（A ）混合编址（B）动态编址（C）独立编址（D）变址编址7、下列四条叙述中,有错误的一条是（ A ）（A）16 根地址线的寻址空间可达1MB（B）内存储器的存储单元是按字节编址的（C）CPU中用于存放地址的寄存器称为地址寄存器（D）地址总线上传送的只能是地址信息8、MCS-51 外扩一个8255 时,需占用（D）个端口地址（A） 1 个（B） 2 个（C） 3 个（D） 4 个9、用MCS-51 串行口扩展并行I/O 口时,串行口工作方式应选择（A）（A）方式0 （B）方式1 （C）方式2 （D）方式310、某种存储器芯片是8KB*4/片，那么它的地址线根数是（C ）（A）11 根（B）12 根（C）13 根（D）14 根三、问答题（每题5分，共20 分）1 、MCS-51 单片机的时钟周期与振荡周期之间有什么关系？一个机器周期的时序如何划分？答：时钟周期是单片机最基本的时间单位。

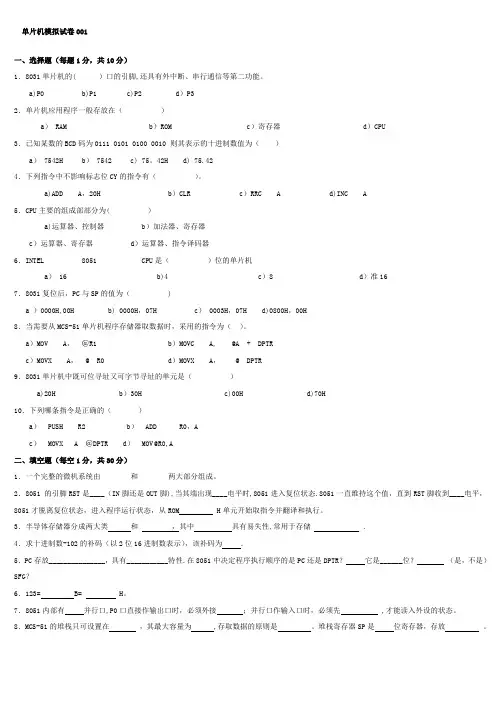

单片机模拟试卷001一、选择题〔每题1分，共10分〕1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。

a〕P0 b〕P1 c〕P2 d〕P32．单片机应用程序一般存放在〔〕a〕RAM b〕ROM c〕存放器 d〕CPU3．某数的BCD码为0111 0101 0100 0010 那么其表示的十进制数值为〔〕a〕7542H b〕7542 c〕75.42H d〕4．以下指令中不影响标志位CY 的指令有〔〕。

a〕ADD A，20H b〕CLR c〕RRC A d〕INC A5．CPU主要的组成部局部为〔〕a〕运算器、控制器 b〕加法器、存放器c〕运算器、存放器 d〕运算器、指令译码器6．INTEL 8051 CPU是〔〕位的单片机a〕16 b〕4 c〕8 d〕准167．8031复位后，PC及SP的值为〔〕a 〕0000H，00H b〕0000H，07H c〕0003H，07H d〕0800H，00H 8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为〔〕。

a〕MOV A, @R1 b〕MOVC A, @A + DPTRc〕MOVX A, @ R0 d〕MOVX A, @ DPTR 9．8051单片机中既可位寻址又可字节寻址的单元是〔〕 a〕20H b〕30H c〕00H d〕70H10．以下哪条指令是正确的〔〕a〕PUSH R2 b〕ADD R0,Ac〕MOVX A@DPTR d〕MOV @R0,A二、填空题〔每空1分，共30分〕1．一个完整的微机系统由与两大局部组成。

2．8051 的引脚RST是____(IN 脚还是OUT脚)，当其端出现____电平时,8051进入复位状态。

8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开场取指令并翻译与执行。

3．半导体存储器分成两大类与，其中具有易失性，常用于存储。

4．求十进制数-102的补码〔以2位16进制数表示〕，该补码为。

单片机模拟试卷001一、选择题（每题1分，共10分）1．8031单片机的( ）口的引脚,还具有外中断、串行通信等第二功能。

a)P0 b)P1 c)P2 d）P32．单片机应用程序一般存放在（）a） RAM b）ROM c）寄存器d）CPU3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a） 7542H b） 7542 c) 75。

42H d) 75.424．下列指令中不影响标志位CY的指令有（）。

a)ADD A，20H b）CLR c）RRC A d)INC A5．CPU主要的组成部部分为( ）a)运算器、控制器b）加法器、寄存器c）运算器、寄存器d）运算器、指令译码器6．INTEL 8051 CPU是（）位的单片机a） 16 b)4 c）8 d）准167．8031复位后，PC与SP的值为（)a ）0000H,00H b) 0000H，07H c） 0003H，07H d)0800H，00H8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。

a）MOV A，＠R1 b）MOVC A, @A + DPTRc）MOVX A，@ R0 d）MOVX A，@ DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（）a)20H b）30H c)00H d)70H10．下列哪条指令是正确的（）a） PUSH R2 b） ADD R0，Ac） MOVX A ＠DPTR d） MOV @R0,A二、填空题（每空1分，共30分）1．一个完整的微机系统由和两大部分组成。

2．8051 的引脚RST是____（IN脚还是OUT脚),当其端出现____电平时,8051进入复位状态.8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。

3．半导体存储器分成两大类和，其中具有易失性,常用于存储 .4．求十进制数-102的补码（以2位16进制数表示），该补码为 .5．PC存放_______________，具有___________特性.在8051中决定程序执行顺序的是PC还是DPTR？它是______位？（是，不是）SFG？6．123= B= H。

2、单片机89C51片内集成了 4 有 5 个中断源。

3、两位十六进制数最多可以表示4、89C51是以下哪个公司的产品？（A、 INTELB、 AMDC、 ATMELKB 的 FLASH ROM共256 个存储单元。

C ）D、 PHILIPS5、在89C51中，只有当EA引脚接Flash ROM。

高电平时，CPU才访问片内的6是非题：当89C51的EA引脚接低电平时, 内是否有程序存储器。

T CPL只能访问片外ROM而不管片7、是非题：当89C51的EA引脚接高电平时, CPL只能访问片内的4KB空间。

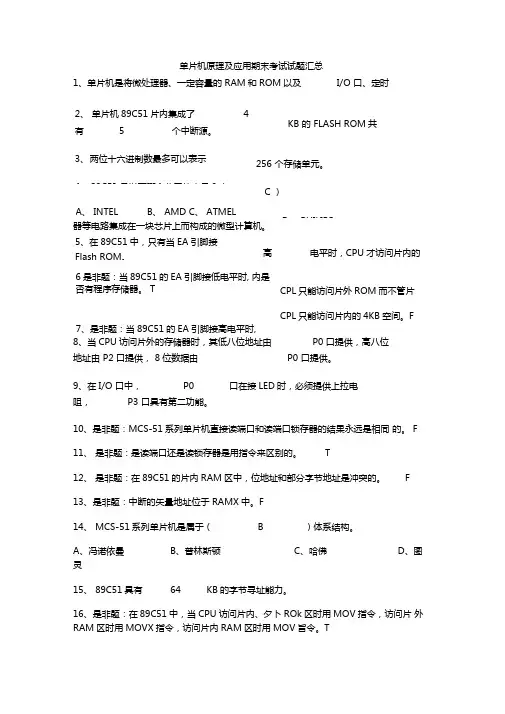

F单片机原理及应用期末考试试题汇总1、单片机是将微处理器、一定容量的 RAM和ROM以及I/O 口、定时器等电路集成在一块芯片上而构成的微型计算机。

8、当CPU访问片外的存储器时，其低八位地址由P0 口提供，高八位地址由 P2 口提供， 8位数据由P0 口提供。

9、在I/O 口中，P0 口在接LED时，必须提供上拉电阻，P3 口具有第二功能。

10、是非题：MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。

F11、是非题：是读端口还是读锁存器是用指令来区别的。

T12、是非题：在89C51的片内RAM区中，位地址和部分字节地址是冲突的。

F13、是非题：中断的矢量地址位于 RAMX中。

F14、 MCS-51系列单片机是属于（ B ）体系结构。

A、冯诺依曼B、普林斯顿C、哈佛D、图灵15、 89C51具有64 KB的字节寻址能力。

16、是非题：在89C51中，当CPU访问片内、夕卜ROk区时用MOV指令，访问片外RAM区时用MOVX指令，访问片内RAM区时用MOV旨令。

T17、在89C51中，片内RAM^为地址为00H~7FH 的真正RAM区，和地址为80H~FFH的特殊功能寄存器(SFR)区两个部分。

18、在89C51中，通用寄存器区共分为 4 组，每组8 个工作寄存器，当CPU复位时，第0 组寄存器为当前的工作寄存器。

单片机模拟试卷001一、选择题(每题1分，共10分）1．8031单片机的（ )口的引脚,还具有外中断、串行通信等第二功能.a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（）a） RAM b)ROM c)寄存器d）CPU3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a) 7542H b） 7542 c） 75.42H d） 75。

424．下列指令中不影响标志位CY的指令有( ）。

a)ADD A,20H b）CLR c）RRC A d)INC A5．CPU主要的组成部部分为（）a）运算器、控制器b)加法器、寄存器c）运算器、寄存器d)运算器、指令译码器6．INTEL 8051 CPU是（）位的单片机a） 16 b）4 c)8 d）准167．8031复位后，PC与SP的值为（）a ）0000H，00H b) 0000H，07H c) 0003H，07H d）0800H，00H8．当需要从MCS—51单片机程序存储器取数据时，采用的指令为（）.a)MOV A，@R1 b)MOVC A, @A + DPTRc）MOVX A, @ R0 d）MOVX A, @ DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（）a)20H b）30H c）00H d）70H10．下列哪条指令是正确的（）a） PUSH R2 b) ADD R0，Ac) MOVX A @DPTR d） MOV ＠R0,A二、填空题（每空1分,共30分）1．一个完整的微机系统由和两大部分组成。

2．8051 的引脚RST是____(IN脚还是OUT脚），当其端出现____电平时,8051进入复位状态。

8051一直维持这个值,直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。

3．半导体存储器分成两大类和 ,其中具有易失性，常用于存储。

《单片机原理及应用》期末考试试卷适用班级考试形式班级姓名学号闭卷一、填空题(每空1分，共10*1=10分）1.单片机应用系统是由和组成的。

2.单片机的应用程序一般存放在中。

3.输入单片机的复位信号需延续个机器周期以上的电平时即为有效，用于完成单片机的复位初始化操作。

4.单片机的存储器主要有4个物理存储空间，即外部程序存储器、、内部数据存储器和。

5.结构化程序设计的三种基本结构是、、。

二、判断题（每题2分，共10*2=20分）（）1.51单片机的程序计数器PC 是一个16位计数器。

（）2.若不使用51系列单片机片内程序存储器，EA 引脚必须接地。

（）3.特殊功能寄存器的名字在C51程序中全部大写。

（）4.若一个函数的返回类型为void,则表示其没有函数返回值。

（）5.程序的执行总是从主函数开始，调用其他函数后返回主函数main()，最后在主函数中结束整个程序。

（）6.在C 语言程序中，不管是调用标准函数还是调用自定义函数，都必须遵循“先定义或声明，后调用”的原则。

（）7.LED 数码管显示器分共阴极和共阳极两种结构类型。

（）8.K1按键接到P2.7引脚上，当按下按键，P2.7引脚为高电平。

题号一二三四五总分总分人得分阅卷人得分阅卷人得分（）9.AT89C51单片机的两个定时器均有两种工作方式，即定时和计数工作方式。

（）10.在四种工作方式下，定时/计数器T0、T1的设置和使用都是完全一样的。

阅卷人得分三、选择题（每题2分，共20*2=40分）1.51系列单片机的CPU主要的组成部分为（）。

A.运算器、控制器B.加法器、寄存器C.运算器、加法器D.运算器、译码器2.单片机的电源和地引脚。

VCC（40）引脚接（）电源。

A.-5VB.+5VC.+24VD.-24V3.程序是以（）形式存放在程序存储器中。

A.C语言源程序B.汇编程序C.二进制编码D.BCD码4.PSW中的RS1和RS0用来（）。

A.选择工作寄存器组B.指示复位C.选择定时器D.选择工作方式5.单片机的4个并行I/O端口作为通用I/O端口使用，在输出数据时，必须外接上拉电阻的是（）。

1。

C语言提供的合法的数据类型关键字（B)A、DoubleB、shortC、integerD、Char2。

片内RAM的20H～2FH为位寻址区，所包含的位地址是（B)A、00H~20HB、00H～7FHC、20H~2FHD、00H～FFH3.MCS—51单片机的复位信号是（A）有效A、高电平B、低电平C、脉冲D、下降沿4。

89C51的单片机的堆栈指针（A)A、只能位于内部RAM低128B字节范围内B、可位于内部RAM低256字节范围内C、可位于内部ERRAM内。

D、可位于内部RAM或外部RAM内5.在串行口工作于移位寄存器方式时，其接受由(C)来启动A、RENB、RIC、REN和RID、TR6.单片机中断系统的总允许位为（EA=1)7.当MCS-51单片机接有外部存储器，P2口可作为（D）A、数据输入口B、数据的输出口C、准双向输入／输出口D、输出高8位地址8.C51中一般指针变量占用(C)字节存储A、一个B、两个C、三个D、四个9.使用宏来访问绝对地址时，一般需包含的库文件是（B)A、reg51。

hB、absacc。

hC、intrins。

hD、startup。

h10。

单片机的定时器/计数器工作方式1是 (D )A、8位计数器结构B、2个8位计数器结构C、13位计数结构D、16位计数结构11.C语言提供的特殊寄存储器的数据类型关键字是（sfr/sfr16）12。

8031单片机中，将累加器A中的数输入外RAM的40H单元，可执行的指令(）MOV R1, #40H MOVX @R1 , A13。

MCS—51单片机,通常将中间计算器结果放在 (RAM）14.外部中断1的中断入口地址为(0013H）15。

单片机中断系统的优先级是由 (中断优先级控制寄存器IP)控制16.采用(static）关键字定义静态变量17。

采用（地址寄存器), 实现P0口可作地址和数据分时复用。

18.单片机总线系统不包含(文件总线）总线系统包括：地址总线，数据总线，控制总线19。

（完整版）单⽚机原理及应⽤期末考试试题单⽚机原理及应⽤期末考试试题⼀、填空题（每空1分，共20分）1．相对寻址是以PC的当前值为基准，加上指令中给出的相对偏移量形成⽬标地址的⽅式。

2．A T89S51单⽚机的1个机器周期含有12 个晶振周期或 6 状态周期。

3．AT89S51单⽚机进⾏扩展时，⽤P0 ⼝作为地址/数据总线，⽤P2⼝作为地址总线⾼8位。

4．假定累加器A的内容30H，执⾏指令：1000H：MOVC A，@A+PC后，把程序存储器1031H单元的内容送累加器A中5.指令格式是由操作码和操作数部分组成。

6. AT89S51单⽚机的串⾏⼝控制寄存器中有2个中断标志位，它们是TI和RI7.在进⾏BCD码加法运算时，紧跟ADD 或 ADDC 指令后的指令必须是DA A 指令8. JNC rel指令执⾏时，当CY位为0时程序发⽣跳转。

9.单⽚机位寻址区的单元地址是从20H单元到2FH单元，若某位地址是10H，它所在单元的地址应该是22H 。

10．外部中断0的中断⼊⼝地址为0003H，定时/记数器T1的中断⼊⼝地址为001BH。

11．串⾏⼝⼯作⽅式2为9位异步通信，若SMOD=0，f OSC = 6 MH Z，则其相应波特率为6×106/64 b/s12．堆栈应遵循先进后出规律，堆栈指针的符号为SP⼆、单项选择题（每⼩题1分，共20分）1．AT89S51单⽚机的( d )⼝的引脚，还具有外中断、串⾏通信等第⼆功能。

a）P0 b）P1 c）P2 d）P32．单⽚机应⽤程序⼀般存放在（ b ）a)RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111010101000010 则其表⽰的⼗进制数值为（b）a） 7542H b） 7542 c） 75.42H d） 75.42 4．下列指令中不影响标志位CY的指令有（ d ）。

a）ADD A，20H b）CLR c）RRC A d）INC A5．CPU主要的组成部部分为（ a ）a）运算器、控制器b）加法器、寄存器c）运算器、寄存器d）运算器、指令译码器6．AT89S51 的CPU是（ c ）位的单⽚机a） 16 b）4c）8 d）准167．AT89S51复位后，PC与SP的值为（ b ）a ）0000H，00H b）0000H，07Hc） 0003H，07H d）0800H，00H8．当需要从AT89S51单⽚机程序存储器取数据时，采⽤的指令为（b）。

单片机模拟试卷001一、选择题（每题1分，共10分）1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（）a）RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a）7542H b）7542 c）75.42H d）75.424．下列指令中不影响标志位CY的指令有（）。

a）ADD A，20H b）CLR c）RRC A d）INC A5．CPU主要的组成部部分为（）a）运算器、控制器 b）加法器、寄存器c）运算器、寄存器 d）运算器、指令译码器6．INTEL 8051 CPU是（）位的单片机a）16 b）4 c）8 d）准167．8031复位后，PC与SP的值为（）a ）0000H，00H b）0000H，07H c）0003H，07H d）0800H，00H 8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。

a）MOV A, @R1 b）MOVC A, @A + DPTRc）MOVX A, @ R0 d）MOVX A, @ DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（）a）20H b）30H c）00H d）70H10．下列哪条指令是正确的（）a）PUSH R2 b）ADD R0,Ac）MOVX A @DPTR d）MOV @R0,A二、填空题（每空1分，共30分）1．一个完整的微机系统由和两大部分组成。

2．8051 的引脚RST是____(IN脚还是OUT脚)，当其端出现____电平时,8051进入复位状态。

8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。

3．半导体存储器分成两大类和，其中具有易失性，常用于存储。

单片机考试复习试题及答案（一）一、填空题（25分，每空1分）1. AT89S51单片机为8 位单片机2. MCS-51系列单片机的典型芯片分别为 8031 、 8051 、 8751 。

3. AT89S51的异步通信口为全双工（单工/半双工/全双工）4. AT89S51有 2 级中断， 5 个中断源5. AT89S51内部数据存储器的地址范围是00H~7FH ，位地址空间的字节地址范围是20H~2FH ，对应的位地址范围是00H~7FH ，外部数据存储器的最大可扩展容量是64K 。

6. AT89S51单片机指令系统的寻址方式有__寄存器寻址__、____直接寻址____、___寄存器间接寻址_____、_立即寻址____、基址寄存器加变址寄存器寻址。

7. 如果(A)=34H，(R7)=0ABH，执行XCH A, R7；结果(A)= 0ABH ，(R7)=34H 。

8. 82C55可以扩展3个并行口，其中8 条口线具有位操作功能；9. 当单片机复位时PSW＝ 00 H，这时当前的工作寄存器区是0区，R4所对应的存储单元地址为04 H。

10. 若A中的内容为67H，那么，P标志位为 1 。

11. 74LS138是具有3个输入的译码器芯片，其输出作为片选信号时，最多可以选中 8 片芯片。

二、判断以下指令的正误：（5分）（1）MOV 28H，@R4；（×）（2）INC DPTR；（√）（3）DEC DPTR ；（×）（4）CLR R0 ；（×）（5）MOV T0，#3CF0H；（×）三、简答题1、如果(DPTR)=507BH，(SP)=32H，(30H)=50H，(31H)=5FH，(32H)=3CH,则执行下列指令后：POP DPH;POP DPL;POP SP;则：(DPH)= ___3CH___；（DPL）=___5FH___；（SP）=___50H___；（6分）2、采用6MHz的晶振，定时1ms，用定时器方式0时的初值应为多少？（请给出计算过程）（6分）解：∵采用6MHZ晶振∴机器周期为2us（213-X）×2×10-6=1×10-3∴X=7692（D）=1E0CH=1 1110 0000 1100（B），化成方式0要求格式为 1111 0000 1100 B即0F00CH综上可知:TLX=0CH, THX=0F0H3. 分析下列程序的功能（5分） PUSH ACC PUSH B POP ACC POP B解: 该程序的功能是通过累加器ACC 与寄存器B 数据交换。
