组合体视图的画法PPT课件

  • 格式：ppt
  • 大小：1.54 MB
  • 文档页数：31

下载文档原格式

  / 31

合集下载

组合体投影图的画法(共57张PPT)

组合体投影图的画法(共57张PPT)
1、形体分析法
运用各种基本体的投影特性及其三面投影关系—
数量关系和方位关系，尤其是长对正、高平齐 、 宽相等的对应关系。对组合体的投影图进行形体 分析。
如同组合体画图一样，把组合体分解成若干简单 形体，并想象其形状、对投影面的相对位置，再按各 组成部分之间的相对位置，像搭积木那样将其拼装成 整体。
第32页，共57页。
第46页，共57页。
三、由组合体的两个投影图补画第三个投影图（续） 一般步骤
•浏览投影图 概略了解
•形体分析
•线面分析
• 对照检查 加深图线 所补画的投影图和已知的投影图以及想象出的空间
形体进行对照，检查是否符合投影关系。常用线面分析 法来印证。
第47页，共57页。
三、由组合体的两个投影图补画第三个投影图（续） 例: 已知组合体V、H投影图，补画其W投影图。
第41页，共57页。
正垂面和铅垂面 切左前上角
V
⑶ 线面分析法读图
按投影关系确定线框的对应投影
一线框→类似线框→类似线框 为一般位置平面 直（曲）线为垂直于直（曲） 线所在投影面的垂直面
∥投影轴的直线段→ ∥投影轴的直线段为线框 直线段 所在投影面的平行面
∥ 投影轴的直线段→类似线框 为垂直于直 线段所在投影面的垂直面
形体分析 线面分析
补画W投影图
检查对照 加深图线
左前部带半圆槽的正 垂三棱柱
后部带圆孔的L形板及四
棱柱底板
第48页，共57页。
两块叠加 开铅垂矩形孔
例：由形体的主、侧视图，画俯视图。
首先进行形体分析:
根据组合体投影图想象其空间形状。
再根据形体分析的思路作图:
第49页，共57页。
题目 1′ 2′

17-组合体三视图的画法PPT模板

17-组合体三视图的画法PPT模板

17
如图4-7所示的轴承座，将其摆正、放平后，可分别从A，B，C，D四个方向 进行投射，其投影图如图4-8所示。由于A或B方向的投影图图4-8（a）或图4-8（b） 最能清楚地反映轴承座的实形，且虚线较少，因此图4-8（a）或图4-8（b）都可作 为主视图想，现定图4-8（b）为主视图。
（a）
（b）
（a）画底板
（b）画支撑板和圆筒
图 4-9 画轴承座三视图的步骤
20
（c）画肋板
（d）画底板上的孔及圆角
图 4-9 画轴承座三视图的步骤
21
绘制底稿时需注意以下几点： （1）合理布局画出三视图的基准线。 （2）一般应从每一部分形状特征最明显的视图入手，先画主要部分，后画次 要部分；先画可见部分，后画不可见部分；先画圆或圆弧，后画直线。 （3）面底稿时，物体的每一个组成部分应正确确定其相对位置，其三个视图 应按“三等规律”配合着画，以免出现漏缺和错画等情况。切记不要先把一个视 图画完后再画另一个视图，这样不仅会降低绘图速度，而且还容易出错。 （4）面底稿时，所画图线越轻越好，以能看清楚为宜，以便检查时修改图线。
22
5．检查、修改、清洁图面
底稿完成后，应按各基本形体逐个进行仔细检查，即核对各组成部分的相对 位置关系、投影关系是否正确，重点检查两形体衔接处（结合处）是否有多画或 漏画图线及图线的虚实是否正确等情况，确认正确无误后擦去多余的线条，并把 图面清洁干净。
6．加深、描粗图线
一般先圆后直、先细后粗、先水平再铅垂、再斜线、从上至下、从左至右加深 描粗图线。
15
（a）立体图
（b）形体分析 图 4-7 轴承座形体分析
16
1．形体分析
图4-7所示的轴承座由底板、圆筒、支撑板和肋板四部分叠加而成。支撑板的 左、右侧面与圆筒的表面相切，肋板在底板上且与圆筒相交，底板的后端面与支 撑板、圆筒的后端面平齐，底板上有两个圆柱通孔。

组合体视图ppt课件

组合体视图ppt课件
部分形状再进行整体构思。 由于任何基本体的视图都是封闭线框，故图中每一个
封闭线框都可以看成是一个基本体的投影。一般先从主 视图着手，把其按线框分成几个部分，再结合另两面视 图分析出各部分的形状。
例： 利用形体分析法读图
2 线面分析法
①要弄清视图中“图线”的含义
图中的直线，可能是一条转向素线，也可能是一条交 线，还可能是一个平面的积聚线。
• 分析及正确表示各部分形体之间的表面连接关系
• 检查、加深。
例1 组合体三视图的画法
E
C
D
肋板
凸台 轴承
B
A
支承板
底板
●
●
●
●
●
例2 切割体三视图的画法
画切割式组合体 时，先分析其原形 ，然后分析被几个 截平面所截，从每 个截平面的积聚投 影开始画图。
例3 切割体三视图的画法
在画切割式组合体 时，利用类似性解 题和检查是非常必 要的。
如50、30 、27 这三个
尺寸确定该组合体的 总体尺寸
四、标注尺寸应注意的问题
➢尺寸应尽量标注在视图外面，以免尺寸线、尺寸数字 与视图的轮廓线相交。
R
好！
不好！
➢同轴回转体的直径，应尽量标注在非圆视图上。
10 6
Φ12 Φ8 Φ30
❖而半径尺寸只能标注在显示圆弧的视图上。
错误标注 半径尺寸
正确标注 半径尺寸
例4 切割体三视图的画法
梯形槽
小圆柱孔
三角块
三角块
半圆槽
形体切割分析：L型棱柱经过图示的切割方式而成
画L型棱柱三视图
1 切去左右两三角块 2 切去半圆槽 3 切去梯形槽 4 挖两圆柱孔
4-3 组合体的尺寸标注

组合体视图 PPT课件

组合体视图 PPT课件

三视图画法
【例5-2】根据轴测图，补画各视图中漏画 的图线。
三视图画法
【例5-3】根据轴测图，补画各视图中漏画 的图线。
三视图画法
【例5-4】根据轴测图，补画各视图中漏画 的图线。
组合体三视图画法
课后练习
第31页：5-4(1)、(2)、(3)、(4)
第32页：5-5(1)、(2)、(3)、(4)
一、读图时应注意的几个问题
1、熟注意的几个问题
2、联系视图读图
读图时，必须把几个视图联系起来进行分析、构 思、设想、判断，才能想象出物体的形状。 a. 给出相同的俯视图 b. 给出相同的主视图
一、读图时应注意的几个问题
3、抓形状特征视图
形状特 征视图
一、读图时应注意的几个问题
组合体视图的画法 一、形体分析 二、视图选择
三、选择比例、布置视图
四、画底稿 五、检查、描深
5.4
读组合体视图 一、读图时应注意的几个问题 二、读图的基本方法 三、补画第三视图及补画视图 中的漏线
5.5
组合体的尺寸标法
标注尺寸的基本要求
正确：尺寸标注必须符合国家标准中有关尺寸注法 的规定。 完整：标注的尺寸完全确定组合体的各形体的大小 及相对位置，做到不遗漏，不重复。 清晰：尺寸布置合理，便于看图。
此法主要用于看叠加型的组合体视图
第5章 5.1 5.2 5.3 5.4 5.5
组合体 三视图的形成与投影规律 组合体的形体分析 组合体视图的画法 读组合体视图 组合体的尺寸标注
5.1
三视图的形成与投影规律
一、三视图的形成
二、三视图的位置关系和投影规律
5.2
组合体的形体分析

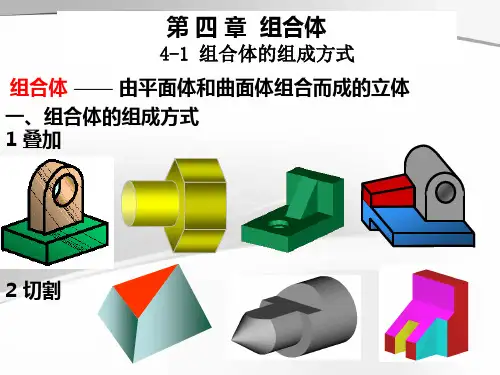

一、组合体的构成方式

组合体的视图画法

组合体的视图画法
确定组合体的上下对 称线。
注意与俯视图进行对 比，确保上下视图之 间的对应关系正确。
从主视图向上抬头， 绘制出组合体的仰视 图。
06
组合体视图绘制实例
实例一：简单组合体的视图绘制
确定组合体的组成
首先需要确定组合体的组成，包括基本几何 体和连接方式。
选择合适的投影面
选择一个合适的投影面，将组合体的正面或 侧面与投影面平行。
主视图与其他视图之间应保持协调性，确保 表达的形状和结构是一致的。
注意细节表达
对于组合体中的细节部分，应采用剖视图、 局部视图等方法进行表达，以便于识图和理 解。
03
俯视图绘制
俯视图的选择
根据组合体的形状和结构特点，选择合适的 俯视图角度，以便清晰地表达组合体的整体 形状和各部分之间的关系。
考虑组合体的尺寸和比例，选择适当的视图 比例，以便在图纸上准确表达实际尺寸。
绘制基本几何体的视图
根据组合体的组成，绘制基本几何体的视图。
绘制连接部分的视图
根据组合体的连接方式，绘制连接部分的视 图。
实例二：复杂组合体的视图绘制
分析复杂组合体的结构
首先需要分析复杂组合体的结构，了 解其组成和连接方式。
选择合适的投影面
选择一个合适的投影面，将组合体的 正面或侧面与投影面平行。
确定视图的布局，包括视图的数量、排列顺 序和标注方式，以确保图纸的清晰易读。
俯视图的绘制步骤
根据视图的比例和尺寸，画出组 合体的外部轮廓线和主要结构线 。
检查和修正视图，确保准确无误 地表达了组合体的形状和尺寸。
01
02
确定视图的布局，在图纸上画出 合适的边框和标题栏。
03
依据组合体的内部结构和细节， 画出相应的剖面线、尺寸标注和 其他注释。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑥画肋板的三视图
20
【画底图】
机械制图教法探索
五、画底图
⑥画肋板的三视图
21
【画底图】
机械制图教法探索
组合体视图的画图步骤
六、检查，描深 检查底稿，改正错误，
然后再描深。
22
机械制图教法探索
【巩固练习】 试完成下图所示组合体的三视图
23
① 形体分析；
机械制图教法探索
24
② 选择视图；
A向作为主视方向
LOGO
组合体视图的画法课件
1
机械制图教法探索
【复习回顾】
组合体的形状有简有繁，千差万别；但就其组合 形式来说，不外乎叠加、切割和综合三种形式。下图 所示组合体各属于哪种形式？
切割型
叠加型
综合型
综合型
2
机械制图教法探索
【引入课题】
§5.4 组合体视图的画法
3
机械制图教法探索
【讲授新课】
组合体视图的画图步骤
【选择比例，确定图幅】
组合体视图的画图步骤
三、选择比例，确定图幅 根据物体的大小选择适当的作图比例和图幅的
大小，并且要符合制图标准的规定。
提示： A0: 841X1189
A3: 297X420
A1: 594X841 A4: 210X297
A2: 420X594
A0边长：841:1189≈1:√2 A0面积： 约为1平方米
2、提高题：（A4图纸绘图） P52页 5-11 底座
机械制图
2010-05-15
31
【课堂总结】
通过本节学习，我们知道：
1、画组合体视图的基本方法是形体分析。
2、画组合体三视图的方法和步骤。
① 形体分析；
② 选择视图； ③ 选择比例，确定图幅；
⑦ 尺寸标注，
④ 布置视图； ⑤ 画底图；
完成全图。
⑥ 检查，描深。
30
机械制图
【课后作业】 《机械制图习题集》 1、基础题：
P48页 5-9-（1）、（2）
机械制图教法探索
五、画底械制图教法探索
组合体视图的画图步骤
五、画底图
⑤画凸台的三视图
17
【画底图】
机械制图教法探索
五、画底图
⑤画凸台的三视图
18
【画底图】
机械制图教法探索
组合体视图的画图步骤
五、画底图
⑥画肋板的三视图
19
【画底图】
机械制图教法探索
五、画底图
能够较多地表达物体的形状和特征，并使主要平面平 行于投影面，以便投影表达实体。
6
机械制图教法探索
【选择视图】 如下图所示选择哪个方向的投影作为主视图较好？
A
B
C
D
E
F
7
机械制图教法探索
【补充拓展】 确定主视图时，除了要遵循上述原则以外还要考虑
零件的加工方位和工作方位。
不好
不好
好
8
机械制图教法探索
五、画底图
①画出每个视图互相垂直 的两根基准线
12
【画底图】
机械制图教法探索
组合体视图的画图步骤
五、画底图
②画底板的三视图
13
【画底图】
机械制图教法探索
组合体视图的画图步骤
五、画底图
③画圆柱筒的三视图
14
【画底图】
机械制图教法探索
组合体视图的画图步骤
五、画底图
④画支撑板的三视图
15
【画底图】
9
机械制图教法探索
【选择比例，确定图幅】
组合体视图的画图步骤
结论： 采用A4图幅
2：1比例较为适合
10
【布置视图】
机械制图教法探索
四、布置视图 要根据各视图每个
方向的最大尺寸和视图 间要留的间隙，来确定 每个视图的位置，并保 证尺寸标注后尚有适当 的余地。
11
【画底图】
机械制图教法探索
组合体视图的画图步骤
-、形体分析 画三视图以前，应对组合体进行形体分析，了解
组合体的结构、形状以及表面之间的相互关系，明确 组合形式；然后将组合体分成几个组成部分，进一步 了解组成部分之间的分界线特点，为画三视图做好准 备。
4
【形体分析】
机械制图教法探索
5
机械制图教法探索
【选择视图】
组合体视图的画图步骤
二、选择视图 选择视图首先需要确定主视图。通常要求主视图
机械制图教法探索
25
机械制图教法探索
③ 选择比例，确定图幅；
选用1：1比例 ，采用A4图幅。
④ 布置视图；
26
机械制图教法探索
①画互相垂直的基准线
②画底板外形的三视图
⑤ 画 底 图
27
机械制图教法探索
③画底板完整的三视图
④画圆柱筒的三视图
⑤ 画 底 图
28
⑥ 检查，描深
机械制图教法探索
29
机械制图教法探索
