八年级数学上册第13章全等三角形13.4尺规作图第1课时尺规作图教案新版华东师大版

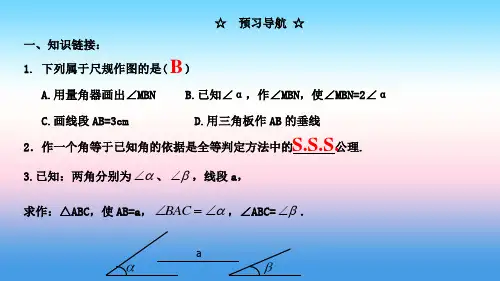

华东师大版八年级数学上册第 13 章13.4 尺规作图（三课时）导教案设计13.4尺规作图第 1课时1.作一条线段等于已知线段2.作一个角等于已知角·教课目标·1.知道什么是尺规作图；2.掌握尺规作图的基本作图：画一条线段等于已知线段，画一个角等于已知角；3.掌握画图的步骤并会灵巧应用 .·教课重难点·解析实质作图问题，运用尺规的基本作图，写出作图的主要画法．·教课过程·一、导入新课直尺、量角器、圆规都是都是大家很熟习的工具，大家都知道用直尺可以画线，用量角器可以画角，用圆规可以画圆.请大家画一条长4cm的线段，画一个48°的角，画一个半径为3cm的圆 .假如只用无刻度的直尺和圆规，你还可以画出吻合条件的线段、角吗?实质上，只用无刻度的直尺和圆规作图，在数学上叫做尺规作图.（板书课题）二、推动新课新知研究问题 1:已知线段a，用直尺和圆规正确地画一条线段等于已知线段 a.请同学们谈论、研究、交流、概括出详尽的作图方法.解析：先画出一条射线，而后用圆规一射线的端点为圆心，以线段 a 的长为半径截取.问题 2:已知角∠ MPN，用直尺和圆规正确地画一个角等于已知角∠MPN.请同学们谈论、研究、交流、概括出详尽的作图方法.解析：(1) 画射线 OA.(2) 以角∠ MPN的极点 P 为圆心，以合适长为半径画弧，交∠MPN的两边于E、 F.(3)以点 O为圆心，以 PE长为半径画弧，交 OA于点 C.(4) 以点 C 为圆心，以EF 长为半径画弧，交前一条弧于点 D.(5) 经过点 D 作射线 OB.1 / 8∠ AOB就是所画的角 .( 如图 )观察、概括什么叫尺规作图？【我们把只好使用圆规和没有刻度的直尺这两种工具去作几何图形的方法称为尺规作图.】特别注意 : 几何作图要保存作图印迹.例题讲解 :例 1已知：线段a、 b、 c.( 画出三条线段a、 b、 c)求作：△ ABC，使得三边为线段a、 b、 c.解析：以一条线段为三角形的一边，则这条线段的两个端点就是所求三角形的两个极点，作图的重点是找出三角形的第三个极点，第一作出一条线段，而后分别以这条线段的两个端点为圆心，以另两条线段长为半径画弧，两弧的交点即为三角形的第三个极点.作法：略例 2 如图 , 已线段 a、b 及∠α .求作 :△ ABC,使其有一个角是∠α ,且∠ α 的对边等于a,另一边等于 b.ab解析：依据已知条件，可先作一个∠ MBN 等于∠α，在∠ MBN 的一边上截取 BA=b，而后以 A 为圆心，以线段a 长为半径画弧即可 .作法：略课堂练习1.以下属于尺规作图的是 ( )A. 用量角器画出∠MBNB.已知∠ α ，作∠ MBN，使∠ MBN=2∠ αC. 画线段 AB=3cmD.用三角板作AB 的垂线答案: B2．作一个角等于已知角的依照是全等判断方法中的公义.答案：SSS3. 已知：两角分别为、，线段a，求作：△ ABC，使 AB=a，BAC，∠ ABC=．a答案 : 作法：（ 1）作线段AB= a（ 2）分别以A， B 点为极点，射线AB，BA 为一边，在AB 的同侧作DAB，2 / 8∠ EBA=，AD，BE交于C点，则△ ABC就是所求作的三角形．E DCA B三、本课小结1. 尺规作图是指用圆规和无刻度的直尺.2.基本作图：（ 1）用尺规作一条线段等于已知线段；（ 2）用尺规作一个角等于已知角. 利用这两个基本作图，可以作两条线段或两个角的和或差.3.作一个角等于已知角的依照是全等判断方法中的“边边边”公义.3 / 813.4 尺规作图第 2课时3.作已知角的均分线·教课目标·1.掌握尺规的基本作图：画角均分线；2.进一步学习解尺规作图题，会写已知、求作和作法，以及掌握正确的作图语言.·教课重难点·解析实质作图问题，运用尺规的基本作图，写出作图的主要画法．·教课过程·一、导入新课我们知道三角形中有三条重要线段，它们分别是：三角形的高，三角形的中线，三角形的角的均分线．值得注意的是三角形的角均分线是一条线段，而一个已知角的均分线是一条射线，这两个看法是有差别的．在从前我们是这样作出三角形的角均分线的：用量角度量出三角形的角的大小，量角器零度线与这个角的一边重合，这个角一半所对应的线就是这个角的角均分线．此刻只有直尺和圆规，你能设计一个作角的均分线的操作方案吗？（板书课题）二、推动新课新知研究问题 1:实验研究：已知∠ AOB，用直尺和圆规正确地画出已知∠AOB的均分线 .请各小组同学谈论、研究、交流、概括出详尽的作图方法.解析：谈论结果展现：作已知角的均分线的方法：已知：∠ AOB．求作：∠ AOB的均分线．作法：（ 1）以 O为圆心，合适长为半径作弧，分别交OA、 OB于 M、 N．（ 2）分别以M、 N 为圆心，大于1MN的长为半径作弧．两弧在∠AOB内部交于点C．2（ 3）作射线OC，射线 OC即为所求．问题 2: 在上边作法的第二步中，去掉“大于1AOB的MN的长”这个条件行吗？所作的两弧交点必定在∠24 / 8内部吗？解析：去掉“大于1MN的长”这个条件，所作的两弧可能没有交点，因此就找不到角的均分线．若分别2以 M、N 为圆心，大于1MN的长为半径画两弧，两弧的交点可能在∠AOB?的内部，也可能在∠AOB的外面，2而我们要找的是∠AOB内部的交点，?不然两弧交点与极点连线获得的射线就不是∠AOB的均分线了．观察、概括作一个角的角均分线的理论依照是什么？【作一个角的角均分线的理论依照是全等判断方法中的“边边边”公义. 】特别注意 : 角的均分线是一条射线．它不是线段，也不是直线，?因此第二步中的两个限制缺一不行．例题讲解 :例已知∠α与∠β，求作一个角，使它等于(∠α +∠ β)的一半 .解析：要完成这个作图，先作出等于(∠α +∠ β)的角，再作均分线即可.已知：求作：作法：课堂练习把一个角分红两部分，使这两部分的度数之比为1： 3.解析：本题可在原角内作一个角等于原角的1，故将原角均分后再次均分即得. 4答案 : 已知：如图，已知∠AOB.求作：射线OC,使∠ AOC:∠ COB=1:3作法：（ 1）作∠ AOB的均分线OP；（ 2）作∠ AOP的均分线 OC；射线 OC,将∠ AOB分红 1:3 的两部分 .ACPOB三、本课小结1.三角形的角分线是一条线段，角的均分线是一条射线；2.基本作图：用尺规作一个角的角均分线；3.作一个角的角均分线的理论依照是全等判断方法中的“边边边”公义；4.解决尺规作图问题，先作出吻合条件的图形草图，再确立详尽的作图方法.5 / 813.4 尺规作图第 3课时4.经过一已知点作已知直线的垂线5.作已知线段的垂直均分线·教课目标·1.掌握尺规的基本作图：画线段的垂直均分线，画直线的垂线；2.进一步学习解尺规作图题，会写已知、求作和作法，以及掌握正确的作图语言.·教课重难点·过已知直线外一点作这条直线的垂线．·教课过程·一、导入新课我们知道三角形中有三条重要线段，它们分别是：三角形的高，三角形的中线，三角形的角的均分线．现在只有直尺和圆规，你能用尺规作图作出三条高线、中线吗？（板书课题）二、推动新课新知研究问题 1: 一个已知点与一条已知直线的地点关系有两种：①②解析：点和直线有两种地点关系，①点在直线上；②点在直线外.问题 2: 作平角∠AOB的均分线OC，(1)平角∠AOB的均分线OC与直线AB有何地点关系？(2)此刻你能用尺规“经过已知直线上一点作这条直线垂线”吗？解析： (1) 平角∠ AOB的均分线OC与直线 AB 垂直； (2)“经过已知直线上一点作这条直线垂线”实质上就是以这点为极点的平角的角均分线.问题 3: 等腰三角形的三线合一，高线就是顶角的均分线，利用这个性质你能用尺规“经过已知直线外一点作这条直线垂线”吗？解析：如图以 A 为圆心，作能与直线 a 订交于 C、D两点的弧，则△ACD为等腰三角形，由“等腰三角形底边上的高就是顶角的均分线”可知，只要作出∠CAD的均分线 .问题 3: 对已知线段AB的垂直均分线上的随意两点C、D，总有CA=CB，DA=DB，由此，你能发现作垂直均分线的方法吗？谈谈你的作法 .6 / 8C CABA B D D解析： (1) 分别以点A、 B 为圆心，以大于AB的一半为半径画弧，两弧交于点 C 和 D.(2)作直线 CD.直线 CD就是所要求作的线段 AB 的垂直均分线 .观察、概括①“经过已知直线上一点作这条直线垂线”的实质是什么？②“经过已知直线外一点作这条直线垂线”的依据是什么？【①的实质就是作平角的角均分线并反向延伸；②的依据是“等腰三角形底边上的高就是顶角的均分线”. 】如何证明直线CD就是线段AB 的垂直均分线？【只要证明△ACD≌△ BCD，则∠ CAD=∠ BCD，由等腰三角形的三线合一即可说明. 】特别注意 : 作线段的垂直均分线时，一定以大于已知线段的一半为半径画弧，负责两弧无交点．例题讲解 :例 1利用直尺和圆规作一个等于45°的角．（保存作图印迹，并写出作法）解析：要完成这个作图，先作出向来角，再作均分线即可.已知：求作：作法：例 2 已知底边及底边上的高作等腰三角形.（保存作图印迹，并写出作法）解析：要完成这个作图，先作出底边，再作底边的垂直均分线，取高，最后完成三角形 .已知：求作：作法：课堂练习1.过直线l外一点 A，作 l的垂线，以下作法中正确的选项是()A．过 A作 AB⊥ l于 B，则线段 AB即为所求B．过 A作 l的垂线，垂足是 B，则射线 AB即为所求C．过 A作l 的垂线，垂足是B，则直线 AB即为所求D．以上作法都不正确答案:C2. 已知等腰三角形P，使 PA=PB. （保存作图印迹，ABC， AB=AC，∠ A≠ 90 ,在 AC 所在的直线上求作一点不写作法）答案 : 以以下图：A7 / 8PB C华东师大版八年级数学上册第 13 章13.4 尺规作图（三课时）导教案设计三、本课小结1.三角形的高线、中线都可以用尺规作图作出；2.基本作图：过已知点作直线的垂线、作线段的垂直均分线.8 / 8。

教学目标【知识与能力】1.经历尺规作图实践操作的过程,训练和提高学生尺规作图的技能,能根据已知条件作三角形.2.能对新三角形给出合理的解释.【过程与方法】1.在实践操作过程中,逐步规范作图语言,能依据规范作图语言作出相应的图形.2.在作图中,大胆尝试,动手作图,提高有条理叙述问题及解决问题的能力.【情感态度价值观】1.通过与同伴交流作图的过程和结果的合理性,体会对问题的说明要有理有据.2.体会数学作图语言和图形的和谐统一.教学重难点【教学重点】训练和提高学生的尺规作图技能,能依据作图语言作出相应的图形.【教学难点】培养学生用规范的作图语言描述作法,并能依据要求作出相应的图形.课前准备多媒体课件教学过程一、新课导入：导入一:豆豆书上的三角形被墨迹污染了一部分,你能帮他在作业本上画出一个与书上完全一样的三角形吗?如何作一个三角形与已有的三角形一样呢?[设计意图]情境导入,让学生带着问题进入本节的学习,体现学习数学知识的重要性及数学应用的价值.导入二:前面我们学习了全等三角形的性质、判定及一些简单的几何证明题.在学习中常常需要有准确、方便的画图方法,画出符合条件的几何图形.本节我们学习几种作图方法.[设计意图]直接导入,切入主题,使学生很自然地进入到本节课的学习之中.导入三:学生回顾三角形的基本元素,以及学过的基本作图——作一条线段等于已知线段、作一个角等于已知角.【课件】1.如图所示,已知线段a,求作线段AB,使得AB=a.2.如图所示,已知∠α,求作∠AOB,使∠AOB=∠α.说明:对于两种基本作图,可以根据两个具体题目,找两名学生板演示范,其他学生在练习本上完成.完成后,请学生试着叙述作法,教师规范学生的语言.[设计意图]对两个基本作图的复习,是为后面的学习做铺垫.教师应对做得好的学生给予鼓励,说明学习知识要扎实,基础要打好,后续的学习才会比较容易.二、新知构建：探究一:尺规作图的意义说明:我们前面所画的图形大都是用刻度尺、三角尺、量角器和圆规等各种工具画出的.实际上,只用直尺(没有刻度)和圆规也可以画出一些图形.这种方法被称为尺规作图.用直尺(没有刻度)和圆规作图,是一种具有特殊要求的作图方法,这种作图方法不必用具体数据,只是按给定图形进行作图,这也是它与画图的区别所在.[知识拓展]画图一般不限定工具,既可以用直尺和圆规,也可以用其他辅助工具,比如量角器、三角板、刻度尺等.在尺规作图中,直尺的作用只能用来连接两点之间的线段或过两点画直线和射线.探究二:尺规作三角形思路一师生共同探索、研究、交流、经历利用尺规作三角形,学生用自己的语言表述作图的过程.本环节学生要按要求完成三个尺规作三角形的内容:(1)已知三角形的两角及一边,求作这个三角形;(2)已知三角形的两边及其夹角,求作这个三角形;(3)已知三角形的三边,求作这个三角形.说明:在此环节中要求学生小组合作完成,对于学生出现的问题,教师巡视指导,再全班讲评,并用多媒体演示画图的过程.1.基础练习活动内容:①如图所示,你能用尺规作一个直角三角形,使其两条直角边分别等于已知线段a,b吗?并写出作法.②如图所示,已知∠α和∠β,线段a,用尺规作一个三角形,使其一个内角等于∠α,另一个内角等于∠β,且∠α的对边等于 a.2.拓展提高活动内容:如图所示,已知线段a,b和∠α,求作ΔABC,使其有一个内角等于∠α,且∠α的对边等于a,另有一边等于b.做完后进一步提问:同样是已知两边及一角,为什么会出现两个三角形呢?你从中可以感悟到什么?思路二活动1:已知三角形的三条边,求作这个三角形.如图所示,已知线段a,b,c,求作ΔABC,使AB=c,AC=b,BC=a.作法:(1)作一条线段AB=c;(2)分别以A,B为圆心,以b,a为半径画弧,两弧交于C点;(3)连接AC,BC.如图所示的ΔABC就是所求作的三角形.课件展示:想一想:你作的三角形和其他同学作的三角形是什么关系?为什么?想一想:三条线段满足什么条件时,才能作出三角形?活动2:已知三角形的两角和一边,求作三角形.(1)已知三角形的两角及其夹边,求作这个三角形.如图所示,已知∠α,∠β,线段c,求作ΔABC,使∠A=∠α,∠B=∠β,AB=c.作法:(1)作∠DAF=∠α;(2)在射线AF上截取线段AB=c;(3)以B为顶点,以BA为一边,作∠ABE=∠β,BE交AD于点C.则ΔABC就是所求作的三角形.(2)已知两角和一角的对边,求作三角形.如图所示,已知∠α,∠β,线段c,求作ΔABC,使∠A=∠α,∠B=∠β,AC=c.先作出一个角等于∠α+∠β,通过反向延长角的一边得到它的补角,即三角形中的第三个内角∠γ.由此转换成已知∠α和∠γ及其这两角的夹边c,求作这个三角形.活动3:已知三角形的两边和一角,求作三角形.已知三角形的两边及夹角,求作这个三角形.如图所示,已知线段a,b,∠α,求作:ΔABC,使BC=a,AB=b,∠ABC=∠α.作法:(1)作∠DBE=∠α,(2)在射线BD,BE上分别截取BA=b,BC=a,(3)连接AC,ΔABC就是所求作的三角形.想一想:已知三角形的两边和一边的对角能做出三角形吗?若能,请作出图形,若不能,请说明理由.如图所示,已知线段a,b,∠α,求作ΔABC,使BC=a,AB=b,∠ACB=∠α.【规律方法小结】要掌握尺规作图的具体操作方法,当作图要求写作法时,要注意语言的规范性.(1)用直尺作图时的规范性语言:①过点✕作直线✕✕,作线段✕✕,以点✕为端点作射线✕✕.②连接✕✕,以点✕为端点作线段✕✕,延长线段✕✕到点✕,使✕✕=✕✕.(2)用圆规作图时的规范性语言:①以点✕为圆心,✕✕为半径作弧.②以点✕为圆心,✕✕为半径作弧,交✕✕于点✕.三、课堂小结：1.作三角形的方法作一个三角形与已知三角形全等,根据的就是三角形全等的条件.因此,作三角形时,所给的条件可以是三条边或两条边及夹角或两角及夹边或两角及一角的对边.2.作三角形的步骤在寻找作法的时候,一定要根据已知画出草图,确定作图步骤.3.尺规作图的基本要求①画图形;②写作法;③保留痕迹.有些作图题,只要求保留痕迹,不用写作法.。

13.4 尺规作图学习目标：1.掌握三种尺规作图的方法及一般步骤，并能熟练掌握基本作图语言。

2.通过动手操作、合作探究，培养学生的作图能力、语言表达能力、逻辑思维和推理能力。

3.激情投入，全力以赴，认识到尺规作图与实际生活的紧密联系，激发学生的学习兴趣重点：掌握经过一已知点作已知直线的垂线，作已知线段的垂直平分线难点：尺规作图的理论依据教学过程预习88--90一．复习已知如图，ΔABC，求作ΔA'B'C'，使ΔA'B'C'≌Δ方法1：方法2：二．新课（1）经过一已知点作已知直线的垂线已知：直线l 及其外一点C .求作：过C 点垂直于直线l 的直线. 作法：①以点为圆心，以大于C 点到直线L的距离为半经画弧，交直线于A、B 两点；②分别以、两点为圆心，以大于1/2AB的长度为半径画弧，两弧相交于D 点；③过、两点作直线，即为所求作的垂线. 证明：AB ClCl如果过直线上一点作已知直线的垂线能否利用画平角的平分线的方法解决呢？试试看，自己完成整个作图．作法：（2）画线段的垂直平分线已知：线段AB ，画出它的垂直平分线.作法：（1）分别以、两点为圆心，以大于AB 线段一半的长为半径画弧，两弧交于C、D 两点；（2）过C、D 两点作直线，即为所求作线段AB 的垂直平分线.证明：三练习1.如图，过点P画∠O两边的垂线2已知：线段a和b，求作：一个Rt△ABC,使它的两条直角边分别等于线段a和b 。

作法：3(2011.青岛）已知：如图线段a和h。

求作：△ABC,使AB=AC，BC=a，且BC边上的高AD=h。

2018年秋八年级数学上册第13章全等三角形13.4 尺规作图1 作一条线段等于已知线段2 作一个角等于已知角作业（新版）华东师大版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年秋八年级数学上册第13章全等三角形13.4 尺规作图1 作一条线段等于已知线段2 作一个角等于已知角作业（新版）华东师大版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年秋八年级数学上册第13章全等三角形13.4 尺规作图1 作一条线段等于已知线段2 作一个角等于已知角作业（新版）华东师大版的全部内容。

［13。

4 1.作一条线段等于已知线段 2.作一个角等于已知角］一、选择题1．已知线段AB和CD，用尺规作线段EF，使EF＝AB＋CD，第一步作射线EP,第二步（）A．在射线EP上依次截取两条线段，分别等于AB和CDB．用刻度尺量出AB和CD的长，再在EP上截取C．在射线EP上截取两条线段，分别等于AB和CDD．延长AB到点D，使BD＝AB2．2017·随州如图K－31－1，用尺规作图作∠AOC＝∠AOB的第一步是以点O为圆心，以任意长为半径画弧①，分别交OA，OB于点E，F，那么第二步的作图痕迹②的作法是（）A．以点F为圆心,OE长为半径画弧B．以点F为圆心，EF长为半径画弧C．以点E为圆心，OE长为半径画弧D．以点E为圆心，EF长为半径画弧图K－31－13．用直尺和圆规作一个角等于已知角，如图K－31－2，能得出∠A′O′B′＝∠AOB的依据是（）图K－31－2A．S.S。

S. B．S。

A.S.C．A.S.A。

D．A.A.S。

13.4尺规作图1～3作线段、角、角平分线(第1课时)一、基本目标使学生了解尺规作图的含义,学会用尺规作图作一条线段等于已知线段、一个角等于已知角、已知角的平分线．二、重难点目标【教学重点】用尺规作图作一条线段等于已知线线、一个角等于已知角、已知角的平分线．【教学难点】用尺规作图作已知角的平分线．环节1自学提纲,生成问题【5 min阅读】阅读教材P85～P87的内容,完成下面练习．【3 min反馈】1．尺规作图是指(C)A．用量角器和刻度尺作图B．用圆规和有刻度的直尺作图C．用圆规和无刻度的直尺作图D．用量角器和无刻度的直尺作图2．下列作图语句正确的是(B)A．作射线AB,使AB＝aB．作∠AOB＝∠αC．延长直线AB到点C,使AC＝BCD．以点O为圆心作弧环节2合作探究,解决问题活动1小组讨论(师生对学)1．作一条线段等于已知线段讨论1：已知MN为已知线段,你能用直尺和圆规准确地作一条与MN相等的线段吗？作图步骤：(1)画一条射线AC；(2)以点A为端点,在射线上用圆规截取AC＝MN.线段AC即为所求．2．作一个角等于已知角讨论2：这是我们在七年级已经学习过的作一个角等于已知角的方法,你能用所学的知识说明为什么∠A′O′B′＝∠AOB吗？【教师点拨】因为OC＝OC′,OD＝OD′,CD＝C′D′,所以△ODC≌△O′D′C′(S.S.S.),所以∠A′O′B′＝∠AOB.3．作已知角的平分线讨论3：如图,∠AOB为已知角,试按下列步骤用直尺和圆规准确地作出∠AOB的平分线．作图步骤：第一步：在射线OA、OB上,分别截取OD、OE,使OD＝OE；第二步：分别以点D和点E为圆心、适当长(大于线段DE长的一半)为半径作圆弧,在∠AOB内,两弧交于点C；第三步：作射线OC.射线OC就是所求作的∠AOB的平分线．【教师点拨】OC就是所求作的∠AOB的平分线的证明过程见教材P87.讨论4：想想看,如何将∠AOB四等分？【教师点拨】在讨论3的基础上,再按上述作角平分线的方法分别作出∠COB、∠AOC 的平分线OG、OH,即可将∠AOB四等分．活动2巩固练习(学生独学)1．如图,在△ABC中,∠C＝90°,∠CAB＝60°,按以下步骤作图：①以点A为圆心,小于AC长为半径画弧,分别交AB、AC于点E、F；②分别以点E 、F 为圆心,大于12EF 长为半径画弧,两弧相交于点G ；③作射线AG ,交BC 边于点D . 则∠ADC 的度数为( C )A ．30°B ．50°C ．60°D ．70°2．如图,以∠AOB 的顶点为圆心,取适当长为半径画弧,交OA 于点C ,交OB 于点D ,再分别以点C 、D 为圆心,大于12CD 长为半径画弧,两弧在∠AOB 内部交于点E ,过点E 作射线OE ,连结CD .下列说法错误的是( B )A ．射线OE 是∠AOB 的平分线 B ．O 、E 两点关于CD 所在直线对称C ．△COD 是等腰三角形D ．C 、D 两点关于OE 所在直线对称 3．完成教材P86“练习”第1～2题． 略4. 完成教材P88“练习”第1～2题． 略环节3 课堂小结,当堂达标 (学生总结,老师点评)请完成本课时对应练习！4～5 作直线的垂线、线段的垂直平分线(第2课时)一、基本目标进一步了解尺规作图的含义,学会用尺规作图经过一已知点作已知直线的垂线、作已知线段的垂直平分线．二、重难点目标 【教学重点】用尺规作图作直线的垂线、线段的垂直平分线． 【教学难点】用尺规作图作线段的垂直平分线．环节1 自学提纲,生成问题 【5 min 阅读】阅读教材P88～P90的内容,完成下面练习． 【3 min 反馈】1．下列作图语言规范的是( D ) A ．过点P 作线段AB 的中垂线 B ．过点P 作∠AOB 的平分线C ．在直线AB 的延长线上取一点C ,使AB ＝ACD ．过点P 作直线AB 的垂线 2．阅读下面材料：数学课上,老师提出如下问题：尺规作图：经过已知直线上一点作这条直线的垂线． 已知：直线AB 和AB 上一点C . 求作：AB 的垂线,使它经过点C .小艾的作法如下：如图,(1)在直线AB 上取一点D ,使点D 与点C 不重合,以点C 为圆心,CD 长为半径作弧,交AB 于D ,E 两点；(2)分别以点D 和点E 为圆心,大于12DE 长为半径作弧,两弧相交于点F ；(3)作直线CF .直线CF就是所求作的垂线．老师表扬了小艾的作法是对的．请回答：小艾这样作图的依据是等腰三角形的“三线合一”．环节2合作探究,解决问题活动1小组讨论(师生互学)1．经过一已知点作已知直线的垂线已知点与已知直线可以有两种不同的位置关系：点在直线上,点在直线外,因此要分别作这两种情况下已知直线的垂线．(1)经过已知直线上一点作已知直线的垂线．讨论1：已知直线AB和AB上一点C,试按下列步骤用直尺和圆规准确地经过点C作出直线AB的垂线．作图步骤：如图,由于点C在直线AB上,因此所作的垂线正好是平角ACB的平分线．第一步：作平角ACB的平分线；第二步：反向延长射线CD.直线CD就是要求作的垂线．(2)经过已知直线外一点作已知直线的垂线．讨论2：已知直线AB和AB外一点C,试按下列步骤用直尺和圆规准确地经过点C作出直线AB的垂线．作图步骤：如图,若以点C为圆心,作能与直线AB相交于D、E两点的弧,则△CDE为等腰三角形．由“等腰三角形顶角的平分线就是底边上的高”可知,只需作出∠DCE的平分线,则该平分线所在的直线就是要求作的垂线．讨论3：你能说说讨论2中为什么“只需作出∠DCE的平分线,则该平分线所在的直线就是要求作的垂线”吗？【教师点拨】等腰三角形“三线合一”的性质．2．作已知线段的垂直平分线讨论4：如图,已知直线l是线段AB的垂直平分线,则直线l是线段AB的对称轴,对l上的任意两点C、D,通过对折可以发现,总有CA＝CB,DA＝DB.由此,你能发现作垂直平分线的方法吗？【教师点拨】见教材P90“试一试”．活动2巩固练习(学生独学)1．如图,在Rt△ABC中,∠BAC＝90°,依下列步骤尺规作图,并保留痕迹．步骤1：以B为圆心,BA长为半径画弧；步骤2：以C为圆心,CA为半径画弧,交前弧交于点D；步骤3：连结AD,交BC于点E.下列叙述不正确的是(B)A．BC垂直平分AD B．AD平分∠BACC．∠B＝∠CAE D．∠C＝∠BAE2．下列尺规作图,能判断AD是△ABC边上的高是(B)3. 如图,AE∥BF,AC平分∠BAE,交BF于点C.(1)尺规作图：过点B作AC的垂线,交AC于点O,交AE于点D：(保留作图痕迹,不写作法)(2)求证：AD＝BC.(1)解：如图,OB即为所求．(2)证明：∵AE∥BF,∴∠EAC＝∠BCA.∵AC平分∠BAE,∴∠EAC＝∠BAC,∴∠BCA＝∠BAC,∴BA＝BC.∵BD⊥AO,AO平分∠BAD,∴AB＝AD,∴AD＝BC.活动3拓展延伸(学生对学)【例题】如图,在△ABC中,AB＝AC,D为AC上一点(不与A、C重合)．(1)用直尺和圆规作DE⊥BC于点E,延长ED交BA的延长线于点F；(保留作图痕迹,不写画法)(2)判断△ADF的形状并加以证明．【互动探索】根据经过已知直线外一点作已知直线垂线的方法作图,再判断△ADF的形状．【解答】(1)如图所示,点E、F即为所求．(2)△ADF为等腰三角形．理由如下：∵AB＝AC,∴∠ABC＝∠ACB.∵FE⊥BC,∴∠FEC＝∠FEB＝90°,∴∠BFE＋∠B＝90°,∠EDC＋∠ACB＝90°.∵∠ADF＝∠EDC,∠ABC＝∠ACB,∴∠AFD＝∠ADF,∴AF＝AD,∴△ADF为等腰三角形．【互动总结】(学生总结,老师点评)解本题的关键是熟练掌握基本作图,灵活运用所学知识解决问题．环节3课堂小结,当堂达标(学生总结,老师点评)请完成本课时对应练习！。
