剪力墙模板施工方案

第 0 页 共 26 页

目 录

一、编制依据 .................................................. 1

二、工程概况 .................................................. 1

三、模板支设方案 ............................................ 2

四、模板计算 ................................................. 7

五、砼整体结构的拆模原则 .................................. 11

六、质量标准 ................................................ 11

七、安全技术要求 ........................................... 11 第 1 页 共 26 页 模板施工方案

一、编制依据

1.1盛世·新天地1#楼施工图纸；

1。2JGJ62-2008《建筑施工模板安全技术规范》；

1.3国家现行有关文件和国家施工质量验收规范、规程、标准等；

1.4《混凝土结构工程施工质量验收规范》GB50204—2015

二、工程概况

盛世·新天地住宅南区1#楼位于焦作市温县黄河路以南，子夏大街以东，振兴路以北,建筑面积18772.4m²，地下一层，地上十七层，层高2.9m的高层住宅附属商业楼。建筑总高度为51。9m，钢筋混凝土剪力墙结构，CFG桩复合地基、筏板基础，结构安全等级二级，结构设计使用年限50年，建筑抗震设防类别丙类,地基基础设计等级乙级。建筑防火分类二类,建筑耐火等级地上二级，地下一级.地下室防水等级二级，剪力墙结构抗震等级为三级。

三、模板支设方案

（一）基础、地下室模板工程

垫层采用木模,筏板基础采用砖模,剪力墙采用配制12mm厚竹胶大模板施工。

（1)垫层模板采用方木组合拼装，外侧用钢筋固定。

(2）地下室墙体模板工程

a、为加快施工进度，地下室墙、梁、板一起浇筑。

b、地下室墙体采用胶合板模板支模，内墙厚度为200mm，外墙厚度为300mm,对模板及支撑系统的强度、刚度和稳定性要求较高,内侧模板支撑采用斜撑斜撑×80方木螺栓水平支撑丝托蝴蝶卡胶合板纵横水平拉杆150×150×50垫木立杆小横杆剪刀撑素砼垫层垫木梁现浇板垫木扫地杆(距地面200mm)内钢楞外钢楞 第 2 页 共 26 页 钢管和扣件组成支撑系统，支撑在满堂脚手架上，外侧支撑在基坑斜坡上，斜坡上要设垫板以扩散支撑力，水平撑、斜撑间距为0.9m,模板及支撑如图所示：

为保证地下室迎水面墙体保护层厚度，施工时采用截面30×30长条形垫块,间距600，梅花形布置。支设墙体模板时，将长条形垫块固定在墙体钢筋上。

墙宽

c、墙体模板采用胶合板模板配制,竖楞采用方木，间距200mm，横楞

采用2根φ48×3。5钢管,间距500mm，对拉止水螺栓为14钢筋制作，第一道止水螺栓距底部100mm，往上竖向间距450mm，横向间距450mm，所有地下室外墙对拉螺栓使用止水螺栓，在靠近外模板处安设10mm厚塑料垫块。待拆模后将塑料垫块剔除后将外露螺栓杆割掉。模板加固采用蝴蝶卡、对拉止水螺栓和架杆加固，墙体模板底部两道螺栓使用双螺母。模板垂直度和轴线位置校正后，连续支撑，支撑牢固。

d、墙模必须拉线找直并应设足够的拉杆及支撑，剪力墙模板必须加固牢

第 3 页 共 26 页 固，并应保证模板的垂直度.

e、剪力墙附柱、门榜等处截面应符合要求，门洞两边上下应垂直。

（4)地下室梁、板模工程

a、地下室梁模板工程

Ⅰ、梁底模、侧模用木模板配制，用钉子、镰刀卡、方木、钢楞固定梁模板。

Ⅱ、搭设梁底支撑架，梁底设一排竖向支撑，支撑间距不大于1.0m，梁底设横向小平杆,间距0.9m。支柱通过纵横方向的拉杆、剪刀撑、斜杆与满堂脚手架相连。纵横方向的水平拉杆第一步间距1。8ｍ，地面上200mm设置一道扫地杆.纵横方向的垂直剪刀撑间距为3-5跨.根据水平控制线，调整顶部横撑标高，校核无误后再支梁底，并拉线找直,顺直后在梁底两侧设置扣件固定，防止位移。绑扎完梁钢筋，经检查合格后，清除杂物,安装两侧模板，梁侧模加固采用镰刀卡、方木、钢楞固定连接，沿梁方向间距600mm。用纵横钢楞、斜杆、水平支撑加固。

Ⅲ、梁模支设时梁底模端部放在梁窝侧模上,严禁有吃模现象。

Ⅳ、为防止漏浆,侧模与底模交界面使用双面胶条。

b、地下室板模支设

Ⅰ、地下室现浇板模板采用竹胶板,满堂脚手架支撑体系。施工时先做好标高测量工作，用水准仪把水平标高直接引测到模板安装位置。

Ⅱ、板模支设：板模脚手架搭设时，立杆间距不大于1000mm,立杆顶部使用丝托，便于调整标高。立杆纵横方向的水平拉杆第一步间距1。8ｍ，地面上200mm设置一道扫地杆。每6m设斜杆，保证支撑稳定性。板底次钢楞净距200mm，上铺胶合板. 第 4 页 共 26 页 Ⅲ、当梁板跨度大于4m时,模板起拱，起拱高度为1‰-3‰，板的长边方向严禁起拱。

Ⅳ、在模板反面用红漆注明结构部位，以便模板拆除后能够按照尺寸要求分类堆放，且下次使用方便。

Ⅴ、模板上不能堆放重物，不得碰撞。

Ⅵ、安装完毕按模板工程验收标准进行检查其支撑体系表面平整度,对角线拼缝等验收合格后进行钢筋绑扎。

Ⅶ、为保证竖向荷载均匀传递，上下层竖向支撑必须在同一位置上

(5）楼梯:采用木模板、钢支撑.先安装休息平台梁模板，再安装楼梯模板斜楞，然后铺设楼梯底模、安装外帮侧模和踏步模板。如右图所示: 第 5 页 共 26 页 楼梯模板示意图

(二)、主体结构模板工程

主体结构均采用12mm厚胶合板模板。

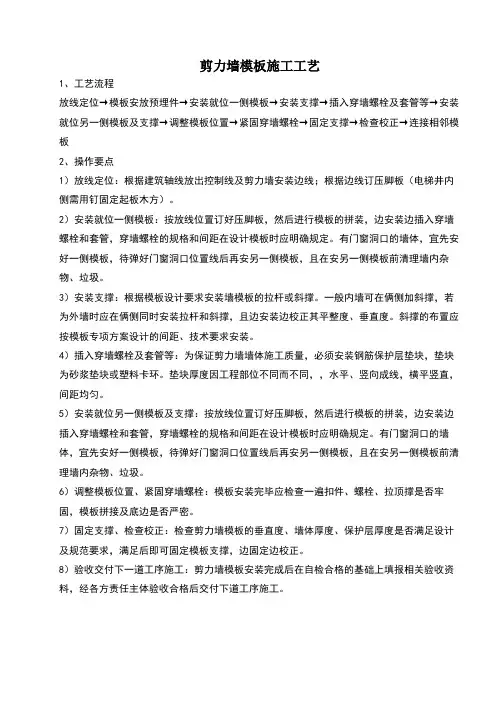

（1）剪力墙模板

剪力墙模板采用12mm厚胶合板，墙高2。8m，厚200mm,内立档用Φ48×3.5钢管，间距200mm，横档选用双排Φ48×3.5钢管,间距500mm，对拉螺栓采用M14，间距450mm,模板缝钉40×80mm木楞。

a.为防止内模整体移位，合模前，在墙体水平钢筋上绑扎定位钢筋，要求定位筋距根部30mm,其水平间距1500mm左右,长度＝墙厚－2mm.横筋两头沾防锈漆，并按两排主筋的中心位置分档，同时必须保证阴阳角和结构断面转折处的定位筋。

b。模板安装前应弹出模板就位线,支模前将杂物清理干净,大模下口粘贴海棉条，以防止模板穿螺栓高低错位及下口跑浆。

c。模板安装前先把板面清理干净,刷好脱模剂，应涂刷均匀，不得漏涂. 主龙骨次龙骨50×100方木踢步模板Φ48钢管木垫板50×100方木厚覆面胶合板吊木斜撑外帮模板900900900900 第 6 页 共 26 页 d。电线管、电线盒等需预先与钢筋网片固定，门窗洞模板支好后,门窗洞模板与大模板接触面粘贴海绵条。

e。支模前，先支门窗洞模板，门窗洞模板先在地面组装成整体,然后放置到钢筋网中，为防止模板移位，模板四周加限位钢筋。

f。阴阳角模板拼缝处要加海绵条处理，以防止拼缝处漏浆。模板就位后，外侧用斜支撑调整模板位置及垂直度.用丝杠调整模板的位置,之后确定各

剪力墙对拉螺栓

模板的位置无误后，拧紧丝杠调整板面的垂直度。同时要保证穿墙螺栓口要对齐。

（2）梁、板模板支设

①梁模支设

本工程梁模板采用胶合板、Ф48×3。5钢管支撑、Ф14螺栓加固（梁高大于600mm时）。

a。梁底模板为胶合板配制。根据梁高和板的厚度，确定梁帮模板的配制.

b.搭设梁底支撑架，梁底设一排竖向支撑，支撑间距不大于1.0m，梁底设小横杆，间距0.9m，靠近模板端部的横杆距端部距离为不大于300mm,每块模板不得少于3根横杆。梁底支柱与脚手架连为一体，支柱通过纵横方向的水平杆、剪刀撑斜杆与满堂脚手架相连，纵横方向的水平杆第一步间距1。8m，地面上200mm设置一道扫地杆。纵横方向的垂直剪刀撑间距为3-5跨。61001006M14螺帽M14螺栓 第 7 页 共 26 页 根据每层平线，调整顶部横撑标高，校核正确无误后再安装梁底模，木模板对接用木棱钢钉固定,并拉线找直，顺直后在梁底两侧设置竖棱扣件固定，防止位移。当跨度≥4m时，梁底模板应起拱，主梁15㎜,次梁10㎜。绑扎完梁钢筋，经检查合格后，并清除杂物，安装两侧模板，外面两侧使用Ф48通长架管找直。

c。梁模支设时梁底模端部搁放在柱帽或梁窝侧模上，严禁有吃模现象。

d。梁侧模加固：侧模板立档间距为600mm，在模板底部处用镰刀卡将两个侧模板拉紧固定，镰刀卡间距为600mm设一个。斜杆、水平杆支承间距（横向）为600㎜，可与脚手架连接.但必须将脚手架重新加固,具备整体稳定作用。为防止漏浆,侧模与底模交界面使用双面胶。

②板模支设

板模板采用胶合板。

a。板底采用满堂红脚手架，立杆纵横间距900mm，立杆顶部使用丝托，便于调整标高。纵横方向的水平杆第一步间距1。8m,距地200mm设一道扫地杆，板底钢楞净距200mm，主楞全部用Φ48×3。5钢管,间距900mm.纵横方向的垂直剪刀撑间距为3-5跨。上下层立杆位置应上下对齐.在胶合板接缝处用50×80木楞，注意在安放木楞时,每隔1。2m左右放置一块木楞，以备固定胶合板用,防止跑模或吃模。胶合板与木楞用铁钉钉牢，模板间缝隙用5cm宽的胶带粘贴住,以防漏浆。模板支设完毕，清除干净，涂刷脱模剂而后，绑扎钢筋,模板上不能堆放重物及重物碰撞。

b.当现浇板跨度大于4m时板底模板应起拱15mm，板的长边方向严禁起 第 8 页 共 26 页 拱。

c.板模板均在反面用红漆注明结构部位，以便模板拆除后能够按照尺寸要求分类堆放，且下次使用方便.

d。做好标高测量工作：用水准仪把建筑物水平标高根据实际标高的要求，直接引测到模板安装位置.

e。立杆之间如没有斜杆或剪刀撑相连的部位均需要设置斜杆或剪刀撑，垂直水平间距为5跨.梁板模板构造图如图所示。

（3）楼梯模板支设

先支设休息平台梁模板，再支设楼梯模板斜愣，最后铺设楼梯底模、安装外帮侧模和踏步模板,楼梯段模板组装情况见下图所示。 第 9 页 共 26 页 楼梯模板支设

(4）卫生间止水梁与现浇混凝土板同时浇筑.放好卫生间支模控制线，根据现浇板厚度用ф10钢筋焊制马凳，马凳间距500㎜设置一道,采用胶合板模板支设,在现浇板底部设一根50×80㎜方木对顶,上部设一根50×80㎜锁口方木，间距均为1000㎜设置一道，止水梁高度为200㎜，具体做法见下图:
