剪力墙模板施工方案

1 模板工程施工方案

一、工程概况：

本工程为丽苑新城（陇西）住宅小区二期工程16～19#、21、22、24#楼及地下车库。该工程场地位于陇西县巩昌镇新开发区，东临中天路，南临北环路，西临规划福兴路，北临滨河路。建筑面积为16#楼980㎡、17#楼8233.83㎡、18#楼8252.07㎡、19#楼8491.03㎡、21#楼8610.33㎡、22#楼8252.07㎡、24#楼10014.05㎡、地下车库38140㎡，16#楼：地下二层，地上2层，一~二层为活动室，结构体系为框架结构.建筑主体高度8.1米;17#楼、18#楼、22#楼：地下二层，地上11层，地上一层~十一层均为住宅，结构体系为钢筋混凝土剪力墙结构.建筑主体高度32.8米;19#楼：地下二层，地上二单元11层（一单元18层），地上一层~十八层均为住宅， 结构体系为钢筋混凝土剪力墙结构.建筑主体高度：十一层为32.8米;十八层为53.1米;24#楼：地下二层，地上18层，地上一层~十八层均为住宅，结构体系为钢筋混凝土剪力墙结构.建筑主体高度53.10米。

本工程结构类型为框剪结构，全楼采用整层整浇法进行施工。

二、施工准备：

1、材料准备：

（1）木胶模板：尺寸(1220×2440mm)、厚度12mm。

（2）竹胶模板：尺寸(1220×2440mm)、厚度9mm。

（3）方木：50×100mm方木，要求规格统一，尺寸规矩。

（4）对拉螺栓：采用φ14的Ⅰ级钢筋，套丝扣，并且两边带好两个螺母，沾油备用。

（5）隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。

（6）模板截面支撑用料：采用钢筋支撑，两端点刷好防锈漆。

（7）脚手架采用碗扣式脚手架；

2、现场准备工作：

（1）模板拼装场地夯实平整。

（2）按设计图尺寸，将竹胶板与方木拼成整片模板，接缝处要求附加小龙骨。

（3）竹胶模板锯开的边及时用防水油漆封边两道，防止竹胶模板使用过 2 程中开裂、起皮。

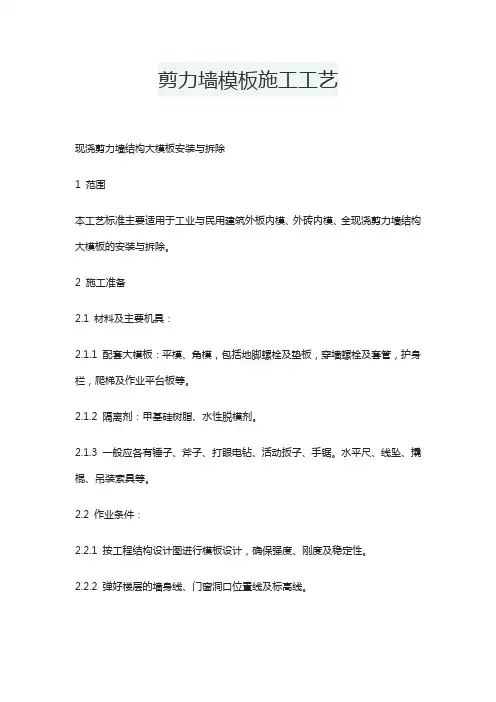

剪力墙模板施工工艺

现浇剪力墙结构大模板安装与拆除

1 范围

本工艺标准主要适用于工业与民用建筑外板内模、外砖内模、全现浇剪力墙结构大模板的安装与拆除。

2 施工准备

2.1 材料及主要机具：

2.1.1 配套大模板：平模、角模，包括地脚螺栓及垫板，穿墙螺栓及套管，护身栏，爬梯及作业平台板等。

2.1.2 隔离剂：甲基硅树脂、水性脱模剂。

2.1.3 一般应各有锤子、斧子、打眼电钻、活动扳子、手锯。水平尺、线坠、撬棍、吊装索具等。

2.2 作业条件：

2.2.1 按工程结构设计图进行模板设计，确保强度、刚度及稳定性。

2.2.2 弹好楼层的墙身线、门窗洞口位置线及标高线。 2.2.3 墙身钢筋绑扎完毕，水电箱盒、预埋件、门窗洞口预埋完毕，检查保护层厚度应满足要求，办完隐蔽工程验收手续。

2.2.4 为防止大模板下口跑浆，安装大模板前抹好砂浆找平层，但找平层不能伸入墙身内。

2.2.5 外砖内模结构在安装大模板前，把组合柱处的墙上舌头灰清理干净，全现浇结构挂好供外墙模板操作的架子。

2.2.6 安装大模板前应把大模板板面清理干净，刷好隔离剂（不允许在模板就位后刷隔离剂，防止污染钢筋及混凝土接触面，涂刷均匀，不得漏刷）。

3 操作工艺

3.1 外板内模结构安装大模板：

3.1.2 按照先横墙后纵墙的安装顺序，将一个流水段的正号模板用塔吊按顺序吊至安装位置初步就位，用撬棍按墙位线调整模板位置，对称调整模板的一对地脚螺栓或斜杆螺栓。用托线板测垂直校正标高，使模板的垂直度、水平度、标高符合设计要求，立即拧紧螺栓。

3.1.3 安装外墙板，用花篮螺栓或卡具将上下端拉结固定。

3.1.4 合模前检查钢筋、水电预埋管件、门窗洞口模板、穿墙套管是否遗漏，位置是否准确，安装是否牢固，是否削弱断面过多等，合反号模板前将墙内杂物清理干净。

3.1.5 安装反号模板，经校正垂直后，用穿墙螺栓将两块模板锁紧。 3.1.6 正反模板安装完后，检查角模与墙模，模板与楼板，楼梯间墙面间隙必须严密，防止有漏浆、错台现象。检查每道墙上口是否平直，用扣件或螺栓将两块模板上口固定。办完模板工程预检验收，方准浇筑混凝土。

第一章 编制依据

1.1《建筑施工计算手册》

1.2《建筑地基基础工程施工质量验收规范》GB50202-2002

1.3《砼结构工程施工质量验收规范》GB50204-2002

1.4《高层建筑砼结构技术规程》JGJ3-2002

1.5《建筑工程质量验收统一标准》GB50300-2001

1.6《建筑施工安全检查评分标准》JGJ59-99

第二章 工程及模板施工概况

本工程为衡水市丽景福苑小区，建筑分为高层主体以及地下车库两部分。结构开工：高层主体为框架剪力墙结构，车库为框架结构。总建筑面积293804.76平方米，车库为地下一层，高层主体为地下两层，地上二十四层，建筑总高度为74.4米。该工程顶板模板采用10mm厚竹胶板、墙板模板采用15㎜厚多层板及5×10cm木方施工，梁、板支撑体系采用普通钢管脚手架搭设。

第三章 基础模板

3.1概况

该工程为高层和地下车库，因此集水坑、电梯井的基础外模及承台、地梁的模板均采用砖胎模。

3.2地下室砖胎模

砖胎模使用MU10实心砖、M10水泥砂浆，内抹20mm厚1：2.5水泥砂浆找平层，待卷材防水施工完后，再抹20厚1：3水泥砂浆保护层，底板保护层为50厚细石混凝土。其中，底板外侧、地梁及承台梁按设计要求均为120mm，承台、集水坑及电梯井为240mm（局部承台砖模为370mm）。砖砌块上墙之前必须充分润湿，表面抹灰必须找平，不准有棱角，转角部位须做成圆角。

承台砖胎模示意图

地梁砖胎模示意图

3.3后浇带模板

后浇带模板示意图

后浇带模板侧视图

第四章 剪力墙模板

4.1、墙体采用915×1830， 15厚多层木模板体系，模板配置数量为整层配置，模板的横向背楞采用两根Φ48钢管配置；竖向背楞均为5×10㎝木方(见下图) 。连接两侧模板的对拉螺杆螺母的数量考虑混凝土侧压力沿垂直方向分布的不同，因此对拉螺杆两端螺母的数量亦有所不同。钢管横肋从楼层面起200mm处需设置一道横肋，然后向上根据螺杆设置钢管横肋，在模板收口处需再设置一道横肋，竖向背楞中距不大于250mm，同时设置上、中、下三道剪刀撑。墙体采用Φ14对拉螺杆加穿墙套管，间距为450×600,（为了模板的二次周转使用，杜绝二次开洞统一尺寸按下图开洞）。模板排列安装拼制，统一采用横向排布，不符合模数的地方用小木板条镶嵌。模板工程所有内支撑全部采用水泥支撑条，严紧使用钢筋等金属物作为内支撑。

石家庄雨润农产品全球采购中心

模

板

工

程

施

工

方

案

编制人:

审核人:

批准人:

江苏翔森建设工程有限公司

模板施工方案

一、编制依据

1、石家庄雨润农产品全球采购中心施工图纸、图纸会审记录、设计变更及石家庄雨润农产品全球采购中心施工组织设计。

2、《建筑结构荷载规范》GB50009-2001

3、混凝土结构设计规范GB50010-2002

4、建筑施工扣件式钢管脚手架安全技术规范JGJ30-2001

5、建筑施工高处作业安全技术规范JGJ80-91

二、工程概况

石家庄雨润农产品全球采购中心是由石家庄农产品全球采购有限公司建设，工程位于石家庄鹿泉市寺家庄镇的钢筋混凝土框架结构的工业建筑，地上四层，地下一层，建筑总面积 ㎡，建筑物高度25.70m。本工程全部使用商品混凝土。

三、施工准备

1、材料及主要器具

1.1、胶合板块：1830×1240×13的多层胶合板。

1.2、楼梯平面支撑40×90×200硬质方木，其余均为φ48×3.5的不同长度的钢管设置水平杆、扫地杆、剪刀撑。

1.3、油质脱模剂。

1.4、工具：铁木榔头、活动板手、水平尺、钢卷尺、托线板、轻便爬梯、脚手板。

2、确定所建工程的施工区段划分。根据工程结构的形式、特点

及现场条件合理确定模板工程施工的流水区段，以减少模板投入，增加周转次数，均衡工序工程（钢筋、模板、混凝土）的作业量。

3、确定结构模板平面施工总图，在总图中标示出个中构件的型号、位置、数量、尺寸、标高及相同略加拼补即相同的构件的替代关系并编号，以减少配板的替代流向及位置。

4,、确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸编号设计出配板图，应标示出不同型号尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。预制拼装时，还应绘制标志出组装定型的尺寸及其与周边的关系。
