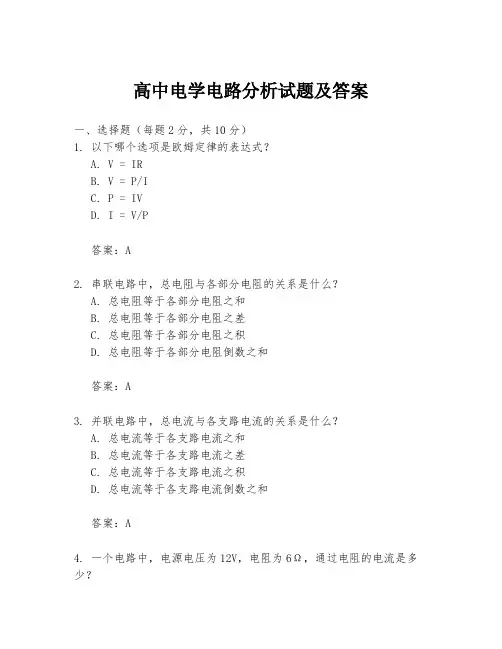

高中电学电路分析试题及答案一、选择题(每题2分,共10分)1. 以下哪个选项是欧姆定律的表达式?A. V = IRB. V = P/IC. P = IVD. I = V/P答案:A2. 串联电路中,总电阻与各部分电阻的关系是什么?A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之差C. 总电阻等于各部分电阻之积D. 总电阻等于各部分电阻倒数之和答案:A3. 并联电路中,总电流与各支路电流的关系是什么?A. 总电流等于各支路电流之和B. 总电流等于各支路电流之差C. 总电流等于各支路电流之积D. 总电流等于各支路电流倒数之和答案:A4. 一个电路中,电源电压为12V,电阻为6Ω,通过电阻的电流是多少?A. 1AB. 2AC. 3AD. 4A答案:B5. 电容器的单位是什么?A. 欧姆(Ω)B. 法拉(F)C. 伏特(V)D. 安培(A)答案:B二、填空题(每空1分,共10分)6. 当电路中的电阻增加时,电路中的电流将______。
答案:减小7. 电路中的功率P可以表示为电压V与电流I的乘积,即P = ______。
答案:VI8. 串联电路中,总电压等于各部分电压之______。
答案:和9. 并联电路中,各支路电压______。
答案:相等10. 电容器在直流电路中相当于______。
答案:断路三、简答题(每题5分,共10分)11. 什么是基尔霍夫电压定律(KVL)?答案:基尔霍夫电压定律指出,在一个闭合电路中,沿着任何闭合路径的电压降之和等于零。
12. 什么是基尔霍夫电流定律(KCL)?答案:基尔霍夫电流定律指出,在一个节点上,流入该节点的电流之和等于流出该节点的电流之和。
四、计算题(每题15分,共30分)13. 一个简单的串联电路,包含一个12V的电源,一个10Ω的电阻和一个20Ω的电阻。
求电路中的总电阻和电流。
答案:总电阻R_total = R1 + R2 = 10Ω + 20Ω = 30Ω。
初中物理人教版九年级全册《欧姆定律在串并联电路中的应用》教学设计【设计理念】在新课改的课堂教学中教师的职责就是要给知识注入生命,把学生领到美好的学科殿堂去遨游。
本节课在学生熟练掌握欧姆定律的基础上结合串并联电路中电压电流的规律来学习如何解决串并联电路中较复杂的电学问题。
本节是电学难点之一,学生在学习中有难度。
但是本班学生在电学基础知识方面扎实的功底,所以上课能够较轻松的掌握重难点,能够在老师的引导下顺利解出题目并在练习本上能够完整写出步骤。
把课堂还给学生,把讲台还给学生,创设一个能让每一个学生都可以充分展现自我、施展创造才能、实施探究的空间,让每一位学生都能走上讲台发表自己的见解。
为了尊重学生个体的差异,小组合作探究式学习成为物理新课改下一种很有效的教学手段。
具体思路如下:1、首先创设情景。
根据学生的年龄特点,认知水平,结合教材,可采取丰富多彩的形式,如实验、史料、故事等创设良好的问题情境,引发学生的思维,激发学生的好奇心和参与意识,调动其学习的积极性。
本节课就是利用复习旧识,引入新课教学效果较好。
接着展示例题,小组合作,老师提示所用知识尝试推到结论。
最后是知识的应用环节。
2.学会知识整合。
这一环节是教师引导学生将所学的知识进行升华的一个重要环节,在这个环节中通过新旧知识的整合,知识与方法的整合,理论与实践的整合让学生感受们到知识的价值和奥妙,对激发其学习兴趣有着积极的作用。
在本节课的知识整合中,教师引导学生梳理串并联电路中的规律?通过大量练习旨在帮助学生自己来总结,加深对规律的理解,巩固本节课的知识难点。
串联的电流规律是什么呢?这样适当的点拨不仅为学生的设计带来思路,也为他们的思考问题提供了方法。
【教学目标】1.知识与技能:会用欧姆定律解决串并联电路中的实际问题2.过程与方法:(1)通过欧姆定律的应用加深对串并联电路中电流、电压、电阻关系的认识,掌握应用欧姆定律解决串并联电路问题的方法。
(2)通过欧姆定律在串并联电路中的应用推导出串并联电路中总电阻与分电阻的关系;串联电路中的分压规律和并联电路中的分流规律。

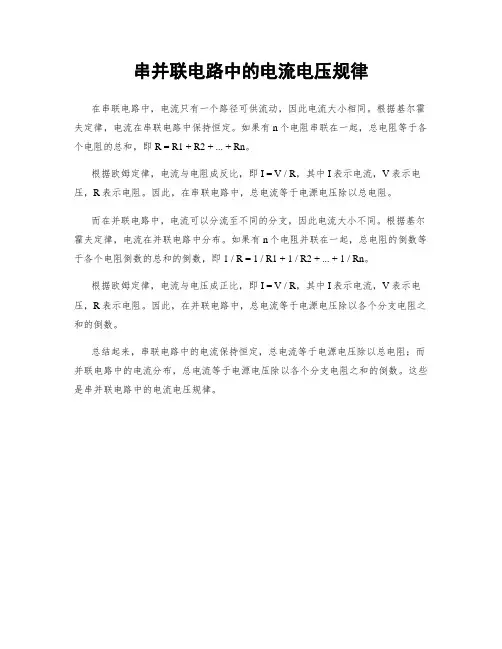

串并联电路中的电流电压规律
在串联电路中,电流只有一个路径可供流动,因此电流大小相同。
根据基尔霍夫定律,电流在串联电路中保持恒定。
如果有n个电阻串联在一起,总电阻等于各个电阻的总和,即R = R1 + R2 + ... + Rn。
根据欧姆定律,电流与电阻成反比,即I = V / R,其中I表示电流,V表示电压,R表示电阻。
因此,在串联电路中,总电流等于电源电压除以总电阻。
而在并联电路中,电流可以分流至不同的分支,因此电流大小不同。
根据基尔霍夫定律,电流在并联电路中分布。
如果有n个电阻并联在一起,总电阻的倒数等于各个电阻倒数的总和的倒数,即1 / R = 1 / R1 + 1 / R2 + ... + 1 / Rn。
根据欧姆定律,电流与电压成正比,即I = V / R,其中I表示电流,V表示电压,R表示电阻。
因此,在并联电路中,总电流等于电源电压除以各个分支电阻之和的倒数。
总结起来,串联电路中的电流保持恒定,总电流等于电源电压除以总电阻;而并联电路中的电流分布,总电流等于电源电压除以各个分支电阻之和的倒数。
这些是串并联电路中的电流电压规律。
《聊聊串并联中电阻的关系》嘿,朋友!今天咱来唠唠串并联中电阻的关系。
这电阻啊,在电路里可重要了呢。
咱先说说串联吧。
啥是串联呢?就好比一群小伙伴手拉手排成一队。
在串联电路里,电阻们就像这些小伙伴一样,一个挨着一个。
那这时候电阻会有啥变化呢?嘿,你瞧,这时候总电阻就等于各个电阻之和。
比如说,有一个电阻是 3 欧姆,另一个是 5 欧姆,那它们串联起来,总电阻就是 3 加5,等于8 欧姆。
这就像小伙伴们一起使劲,力量就变大了一样。
再说说并联。
并联呢,就像是小伙伴们分成了几队,同时在干活。
在并联电路里,电阻们也有自己的特点。
总电阻的倒数等于各个电阻的倒数之和。
哎呀,听起来有点绕是不是?咱打个比方,有两个电阻,一个是 4 欧姆,一个是 6 欧姆。
咱先算出它们的倒数,4 欧姆的倒数是1/4,6 欧姆的倒数是1/6。
然后把这两个倒数加起来,得到的和再求倒数,就是并联后的总电阻啦。
算出来大概是2.4 欧姆。
这就像小伙伴们一起合作,效率就提高了呢。
那为啥会有这样的关系呢?咱可以这么想啊。
在串联的时候,电流只有一条路可走,就得挨个经过这些电阻,所以电阻就累加起来了。
而在并联的时候呢,电流可以分成好几路走,就像有好多小帮手一起帮忙,所以总电阻就变小了。
这串并联中电阻的关系可重要了呢。
在我们生活里也有很多地方能用到。
比如说家里的电器啊,有时候它们就是并联在电路里的,这样就算一个坏了,其他的还能正常工作。
要是不明白这电阻的关系,那电器出了问题可就不好修啦。
嘿嘿,现在你对串并联中电阻的关系有点了解了吧?下次看到电路的时候,你就可以想想这些电阻是怎么串并联的,它们的关系又是啥样的。

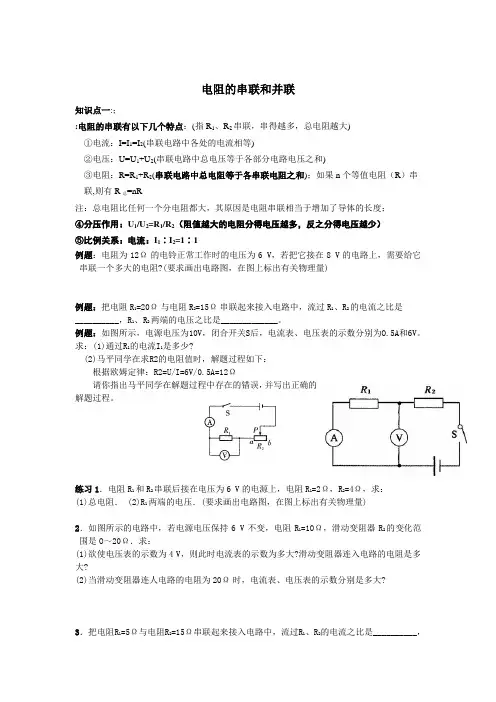

电阻的串联和并联知识点一:;:电阻的串联有以下几个特点:(指R1、R2串联,串得越多,总电阻越大)①电流:I=I1=I2(串联电路中各处的电流相等)②电压:U=U1+U2(串联电路中总电压等于各部分电路电压之和)③电阻:R=R1+R2(串联电路中总电阻等于各串联电阻之和);如果n个等值电阻(R)串联,则有R总=nR注:总电阻比任何一个分电阻都大,其原因是电阻串联相当于增加了导体的长度;④分压作用:U1/U2=R1/R2(阻值越大的电阻分得电压越多,反之分得电压越少)⑤比例关系:电流:I1∶I2=1∶1例题:电阻为12Ω的电铃正常工作时的电压为6 V,若把它接在8 V的电路上,需要给它串联一个多大的电阻?(要求画出电路图,在图上标出有关物理量)例题:把电阻R1=20Ω与电阻R2=15Ω串联起来接入电路中,流过R1、R2的电流之比是__________,R1、R2两端的电压之比是_____________。
例题:如图所示,电源电压为10V,闭合开关S后,电流表、电压表的示数分别为O.5A和6V。
求:(1)通过R1的电流I1是多少?(2)马平同学在求R2的电阻值时,解题过程如下:根据欧姆定律:R2=U/I=6V/0.5A=12Ω请你指出马平同学在解题过程中存在的错误,并写出正确的解题过程。
练习1.电阻R1和R2串联后接在电压为6 V的电源上,电阻R1=2Ω,R2=4Ω,求:(1)总电阻. (2)R1两端的电压.(要求画出电路图,在图上标出有关物理量)2.如图所示的电路中,若电源电压保持6 V不变,电阻R1=10Ω,滑动变阻器R2的变化范围是O~20Ω.求:(1)欲使电压表的示数为4 V,则此时电流表的示数为多大?滑动变阻器连入电路的电阻是多大?(2)当滑动变阻器连人电路的电阻为20Ω时,电流表、电压表的示数分别是多大?3.把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中,流过R1、R2的电流之比是__________,R1、R2两端的电压之比是___________________。
我们来探讨串并联电路中电流、电压和电阻的规律公式。
在电路中,串联电路指多个电器依次连接在一条路上,而并联电路指多个电器并排连接在电源的两端。
这两种电路中电流、电压和电阻的规律公式有着明显的区别,接下来我们将分别进行探讨。
1. 串联电路中的规律公式:在串联电路中,电流沿着唯一一条路径流动,因此多个电器的电流大小相等。
根据欧姆定律,串联电路中的总电阻等于各个电器电阻的总和,即R总 = R1 + R2 + ... + Rn。
而总电压等于各个电器电压之和,即U总 = U1 + U2 + ... + Un。
根据欧姆定律,电流I总等于总电压U总除以总电阻R总,即I总 =U总 / R总。
串联电路中电流、电压和电阻的规律公式为:I总 = U总 / (R1 + R2+ ... + Rn)。
2. 并联电路中的规律公式:在并联电路中,电压相同,而电流则分流经过各个电器,因此多个电器的电压大小相等。
根据欧姆定律,并联电路中的总电导等于各个电器电导的总和的倒数,即G总 = G1 + G2 + ... + Gn。
而总电流等于各个电器电流之和,即I总 = I1 + I2 + ... + In。
根据欧姆定律,总电导G总等于总电流I总除以总电压U总,即G总= I总 / U总。
并联电路中电流、电压和电阻的规律公式为:I总 = U总 * (G1 + G2 + ... + Gn)。
从上面的分析可以看出,串联电路和并联电路中电流、电压和电阻的规律公式有着明显的区别。
在实际应用中,我们可以根据具体情况选择合适的电路连接方式来满足需求。
对于工程师和电子爱好者来说,深入理解电路中电流、电压和电阻的规律公式对于设计和维护电路至关重要。
总结回顾一下,串并联电路中的电流、电压和电阻的规律公式分别为:串联电路:I总 = U总 / (R1 + R2 + ... + Rn);并联电路:I总 = U总 * (G1 + G2 + ... + Gn)。
个人观点:对于电路中的电流、电压和电阻规律,我认为深入理解和掌握这些规律公式,有助于我们更好地应用于实际工程中。
