串并联电路中的电阻关系

串、并联电路中的电阻关系（基础）责编：冯保国【学习目标】1.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系。

2.理解欧姆定律，能运用欧姆定律进行简单的计算。

【要点梳理】要点一、等效电阻在电路中，如果一个电阻的效果和几个电阻在同一电路中的效果相同，可以认为这个电阻是几个电阻的等效电阻。

这个概念可以结合“合力与分力的关系”对照理解。

如果电源电压相同，在图1和图2中电流表示数相同，可以认为R 为R 1和R 2串联后的等效电阻，也称总电阻。

要点诠释：电阻在电路中的作用即对电流的阻碍作用。

这里的“等效”可以理解为在同一个电路中，即电源电压相同，电阻对电流的阻碍作用相同，电路中的电流大小相同。

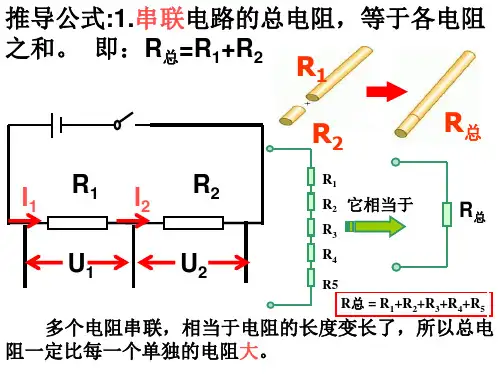

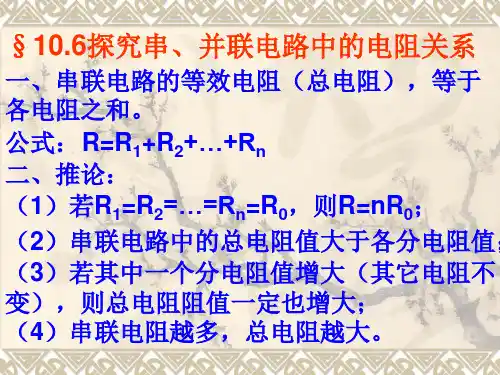

要点二、串联电路中的电阻关系在图1中，因为R 1和R 2串联，因此通过它们的电流相同，设R 1两端电压为U 1，R 2两端电压为U 2，则有:1212111222I I I U U U U I R U I R ===+== 在图2中有：U IR = 综合以上推导，有：1122IR I R I R =+；因此可以得到有串联电路总电阻和分电阻的关系：12R R R =+要点诠释：（1）导体串联，相当于增加了导体的长度，因此，串联导体的总电阻大于任何一个串联导体的电阻，总电阻等于各串联导体电阻之和，即12......n R R R R =+++。

（2）如果用n 个阻值均为R 0的导体串联，则总电阻为0R nR =。

要点三、并联电路中的电阻关系如图3、图4所示,R 1和R 2并联。

两个图中电流表示数相同，说明R 和R 1、R 2并联的效果相同，可以认为R 是其等效电阻。

在图3中，有 1212111222=I I I U U U U I R U I R =+===在图4中，有:UI R=综合以上推导，有1212U U U R R R =+;即：12111R R R =+ , 1212R R R R R =+要点诠释：（1）导体并联，相当于增大了导体的横截面积，因此，并联导体的总电阻小于任何一个并联导体的电阻，总电阻的倒数等于各并联导体电阻的倒数之和，即121111.....nR R R R =+++。

电阻的串联与并联规律电阻是电路中常见的元件之一，它可以用来控制电路中的电流和电压。

在电路中，电阻可以通过串联和并联的方式连接在一起。

本文将探讨电阻的串联和并联规律，并介绍它们在电路中的应用。

一、串联电阻规律串联电阻是指将多个电阻依次连接在一起，形成一个闭合的电路。

在串联电路中，电流会依次通过每个电阻，因此对于串联电阻的总电阻，可以使用欧姆定律来计算。

根据欧姆定律，电阻与电流和电压之间存在线性关系，即电阻R等于电压U与电流I之比，即R=U/I。

当电流通过串联电阻时，总电压分为各个电阻上的电压之和，即U=U1+U2+...+Un，根据欧姆定律，可以推导出串联电阻的总电阻Rt等于各个电阻之和，即Rt=R1+R2+...+Rn。

例如，有三个电阻分别为R1，R2，R3，它们依次串联在一起。

电流I从电源进入串联电路，然后依次经过R1，R2，R3。

根据串联电阻的规律，我们可以得出总电阻Rt等于R1+R2+R3。

串联电阻的特点是电流在各个电阻上是相等的，而电压则分担在每个电阻上。

这意味着电流通过串联电路时，阻值较大的电阻会阻碍电流的流动，因此整个电路的总电阻会增加。

二、并联电阻规律并联电阻是指将多个电阻同时连接在电路中，其共同点是两端的电势相同。

在并联电路中，电流会被分到各个电阻上，因此对于并联电阻的总电阻，可以使用欧姆定律来计算。

根据欧姆定律，电阻与电流和电压之间存在线性关系，即电阻R等于电压U与电流I之比，即R=U/I。

当电流通过并联电阻时，总电流等于各个电阻上的电流之和，即I=I1+I2+...+In，根据欧姆定律，我们可以推导出并联电阻的总电阻Rt等于各个电阻电阻值的倒数之和的倒数，即1/Rt=1/R1+1/R2+...+1/Rn。

例如，有三个电阻分别为R1，R2，R3，它们并联在一起。

电压U施加在并联电路上，然后通过R1，R2，R3并返回电源。

根据并联电阻的规律，我们可以得出总电阻Rt等于1/(1/R1+1/R2+1/R3)。

串并联电路中电阻的关系如下：
串联电路的总电阻等于各串联导体电阻之和，即R串＝R1+R2+-+Rn。

并联电路的总电阻的倒数等于各并联电阻的倒数和，即1／R并＝1／R1+1／R2+--+1／Rn。

串联电路的电阻和功率的关系
在串联电路中，由P=UI=I²R，I相同时，R越大，P越大。

即在串联电路中，电阻越大，实际电功率越大。

在并联电路中，P=UI=U²/R，U相同时，R越大，P越小。

所以在并联电路中，电阻越大，实际电功率越小。

电功率是作为表示电流做功快慢的物理量，一个用电器功率的大小数值上等于它在1秒内所消耗的电能。

如果在t（SI单位为J）这么长的时间内消耗的电能W（SI单位为J），那么这个用电器的电功率就是P=W/t。

电功率还等于导体两端电压与通过导体电流的乘积。

串、并联电路中的电阻关系（基础）责编：冯保国【学习目标】1.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系。

*2.理解欧姆定律，能运用欧姆定律进行简单的计算。

【要点梳理】要点一、等效电阻在电路中，如果一个电阻的效果和几个电阻在同一电路中的效果相同，可以认为这个电阻是几个电阻的等效电阻。

这个概念可以结合“合力与分力的关系”对照理解。

如果电源电压相同，在图1和图2中电流表示数相同，可以认为R为R1和R2串联后的等效电阻，也称总电阻。

要点诠释：电阻在电路中的作用即对电流的阻碍作用。

这里的“等效”可以理解为在同一个电路中，即电源电压相同，电阻对电流的阻碍作用相同，电路中的电流大小相同。

]要点二、串联电路中的电阻关系在图1中，因为R1和R2串联，因此通过它们的电流相同，设R1两端电压为U1，R2两端电压为U2，则有:1212111222I I IU U UU I RU I R===+==在图2中有：U IR=综合以上推导，有：1122IR I R I R=+；因此可以得到有串联电路总电阻和分电阻的关系：12R R R=+要点诠释：（1）导体串联，相当于增加了导体的长度，因此，串联导体的总电阻大于任何一个串联导体的电阻，总电阻等于各串联导体电阻之和，即12......nR R R R=+++。

|（2）如果用n个阻值均为R0的导体串联，则总电阻为R nR=。

要点三、并联电路中的电阻关系如图3、图4所示,R1和R2并联。

两个图中电流表示数相同，说明R和R1、R2并联的效果相同，可以认为R是其等效电阻。

;在图3中，有12 12 111222=I I IU U UUIRUIR=+===在图4中，有:UIR=综合以上推导，有1212U UUR R R=+;即：12111R R R=+, 1212R RRR R=+要点诠释：（1）导体并联，相当于增大了导体的横截面积，因此，并联导体的总电阻小于任何一个并联导体的电阻，总电阻的倒数等于各并联导体电阻的倒数之和，即121111.....nR R R R=+++。

串,并联电路中电流,电阻,电压的关系
1并联电路
并联电路（Parallel Circuit）是电路中两个或两个以上的元件与电源相连，以获得特定的电阻值，阻值大小取决于元件的数量和电阻大小。

这种电路又被称为平行电路或汇流支，因为两个电源线连接在元件的“头”和“尾”处，使电流在电路中“汇流”。

2电阻和电流的关系
在并联电路中，电阻的总和决定电流的大小。

要计算电流，命令式通常可以这样计算：将电源（电压）除以总电阻，其结果即为电流。

如果每个电阻的电流大小相同，则总电流等于每个电阻的电流之和。

值得注意的是，单个元件的电阻越小，电流就越大，因此必须调整电阻的值，以找到所需的电流结果。

3电阻和电压的关系
并联电路里，电压的总和等于电源给出的电压。

也就是说，电压不受总电阻值的影响。

要计算某元件的电压，可以将电源给出的电压除以总电阻，然后乘以该电阻的阻值。

与电流相似，可以通过改变电阻值来改变电压。

4电流、电阻和电压总结
总之，并联电路中电流、电阻和电压之间的关系是这样的：
（1）电流的大小取决于总电阻，总电阻由元件的阻值和数量决定。

（2）电压的总和等于电源给出的电压，即使电阻变量也是如此。

（3）电压可以通过将电源给出的电压除以总电阻，然后乘以该电阻的阻值计算出来。

因此，在并联电路中，必须调整电阻值、电流和电压的互动关系，才能实现最佳的效果和电路功能。

串并联电路电阻的关系及应用一、重点知识归纳总结1、串联电路的特点(1)在串联电路中各处的电流都相等。

(2)串联电路两端的总电压，等于各部分电路两端的电压之和。

(3)串联电路的等效电阻，等于各串联电阻之和。

2、并联电路的特点(1)并联电路中的总电流等于各支路电流之和。

(2)并联电路中各支路两端的电压都相等，并且等于总电压。

(3)并联电路的等效电阻的倒数等于各支路电阻倒数之和。

3、分析和计算电路总电阻时，要注意以下几点：(1)在串联电路和并联电路中，如果用一个电阻去代替电路中的几个电阻，接到原来的电路上，电路中的电流跟原来的电流相等，那么，我们就把这个电阻叫做原来几个电阻的等效电阻，又叫总电阻。

(2)总电阻不一定大于各部分电阻值，在并联电路总电阻比其中每一个电阻值都要小。

(3)几个相同的电阻R串联，总电阻就是R的几倍，几个相同的电阻R并联，总电阻就是R的几分之一倍。

(4)两个电阻并联，总电阻还可以用公式R总=R1·R2/(R1＋R2)直接求出。

(5)串、并联电路中的比例关系：①串联电路：根据U=IR，U1/U2=I1R1/I2R2，因为I1=I2，所以U1/U2=R1/R2，这就是说：在串联电路中，各部分电路两端电压的分配跟它们的电阻成正比，由此还可以得到： U1/U总=R1/R总，U2/U总=R2/R总。

②并联电路：根据U1=U2，U=IR得到I1R1=I2R2，因此有I1/I2=R2/R1，这就是说在并联电路中各支路电流的分配跟它们的电阻成反比。

由此还可以得到I1/I总=R总/R1，I2/I总=R总/R2。

二、考点知识剖析考点一：串并联电路中的电阻关系例1、一个阻值20欧的电阻跟一个阻值是5欧的电阻串联，总电阻是______欧，若将它们并联，总电阻是_______欧。

思路分析：利用串联电路和并联电路中总电阻跟各部分电阻的关系求出总电阻。

(1)20欧跟5欧两个电阻串联的总电阻R总=R1＋R2=20欧＋5欧=25欧。
