捷顺道闸协议对接

新设备H1&速通Ⅲ接入参考备注：本文档只对2018.12.3号之前的jsds1.2.1软件版本有效，后期设备更新后将不再适用；1、时钟服务器文件启动新设备扫上来之后，需要手动运行数据库脚本文件夹下的w32time.bat文件（图一），以管理员的身份运行即可，否则备注同步时间将会与系统时间不一致，导致车辆进出场上报上来的记录全部是脱机记录；相关截图如下：图1：文件及其路径1图2：运行文件后2、H1设备接入主要讲述H1设备的接入及其参数配置和保存，H1设备截图如下。

22.1、设备扫描和老设备一样，选中本地设备-->车场-->H-标准化停车场JSKT6035选项，点扫描按钮，截图如下（图三）：3图3：扫描设备2.2、设备参数设置（设备IP&管理机IP&时钟服务器地址IP）在参数设置界面配置设备IP、管理机IP、选项IP、子设备IP池IP配置、NTP时钟服务器地址等，截图如下：4图4：设备、管理机、IP设置5图5：子设备IP池、时钟服务器IP配置2.3、设备操作设置（设备IP&管理机IP&时钟服务器地址IP）在设备管理界面配置好设备参数之后，进入设备操作界面，点击修改设备IP按钮修改设备IP、点击修改设备IP之后，设备会自动重启，待设备重启之后，再点击修改管理机IP 修改管理机IP，截图如下：图6：修改设备IP6图7：修改管理IP完成以上配置之后，即可登录设备产看设备的IP配置，截图如下：7图8：修改IP成功后截图设备重启成功之后，即可单击设备操作界面“语音播放按钮”，返回播放语音测试成功，设备语音提示“欢迎光临”，即可在参数设置界面点击保存并加载参数；2.4、子设备IP配置在参数设置界面配置好子设备IP之后，转至设备操作界面，点击“分配子设备IP池”按钮，界面返回分配成功，设备语音提示“设备即将重启”，截图如下：8图9：分配子设备IP池设备重启成功之后，即可通过访问设备查看各个子设备是否分配成功，截图如下：9图10：登录设备查看已配置子设备图11：设备子设备10设备重启成功之后，即可在本地设备“配件”下针对不同设备子设备类型进行扫描出对应的设备，截图如下：图12：子设备扫描2.4.1、1180屏配置H1设备只支持1180B屏，1180A屏不支持，针对1180屏接入，点击扫描出来的设备，在其参数设置界面设置其管理机IP为控制机IP，点击保存及加载参数即可即可，截图如下：11图13：1180屏管理机IP配置2.4.2、摄像头接入摄像头配置，扫描出摄像头之后，配置完管理机IP（同样为控制机IP），即可在本地设备-->视频-->捷顺高清摄像头手动添加摄像头，摄像头IP与扫描出来的摄像头IP保持一致，截图如下：12图14：摄像头扫描及管理机IP设置13图15：添加摄像头摄像头添加成功之，即可在区域管理界面-->对应设施下面添加摄像头，在车牌识别仪里面把闸机与摄像头绑定即可；2.4.3、网络道闸接入与1180B屏类似，在配件-->智能道闸下搜索出来道闸之后，配置管理机IP（同样为闸机IP），点击保存参数下发即可，截图如下：图16：网络闸机设置2.5、显示屏静态信息设置针对于H1设备1180屏和LCD屏静态信息是在设备参数设置界面的“控制机闲时闲时和语音数据”栏进行设置，而非本地设备LCD显示屏和LED显示屏里面进行设置；14图17：显示屏静态信息设置注：1、当设备参数（IP）全部按照要求配置还是无法保存参数时，可以断电重启一下设备；2、在修改设备IP或分配子设备IP池，设备重启之后，可以先点击一下设备操作界面的“语音播放测试”按钮，可以验证设备参数设置是否正确，如果返回成功，即可保存加载参数；3、由于捷E设备参数设置的方法与H1设备完全一致，这里不再进行编写，操作捷E 设备时，按照上面的流程走即可；4、当子设备IP设置完成之后，不要随便再去点击子设备分配IP池，否则会导致子设15备再次重新分配，之前配置的子设备要重新再配置；3、速通Ⅲ设备接入速通3设备接入相比与H1设备来说更简单一些，速通3设备的子设备不需要直接接在设备上面，子设备直接接在交换机上面即可，速通3设备截图如下：3.1、设备扫描接入设备接入平台后，点击速通Ⅲ控制机JSKT6037B，扫描设备，截图如下：16图18：扫描设备3.2、设备参数配置（设备IP、管理机IP）速通3设备IP和管理IP设置的方式与上面H1设备IP、管理机IP设置的方式是一样的，即在参数配置界面设置好设备IP、管理机IP之后，转至设备操作界面点击“修改设备IP”按钮，等设备重启之后再点击“修改管理机IP”按钮，返回成功之后，可以点击“语音播放测试按钮”，如果返回成功，并且设备有语音播报说明设备IP、管理IP参数设置成功，也可登录设备查看IP，保存并加载参数即可，截图如下：17图19：IP设置118图20：IP设置2图22：登录设备查看IP配置193.3、子设备IP配置由于速通Ⅲ设备的子设备不是直接接在设备上，而是和之前一样是接在交换机上面，其接入方式有两种，第一种是和之前老设备一样的解法，第二种是子设备IP分配；3.3.1、摄像头接入网络枪好设置IP机接入交换机后，即可在本地设备-->视频-->捷顺高清摄像机右击添加设备；图23：添加摄像头添加摄像头后，直接可以在区域管理-->设施下面添加摄像头即可以正常使用，以上情20况是针对知道摄像头IP的情况，在不知道摄像头IP的情况下，可以直接在本地设备-->配件-->摄像机IP-Camera下扫描设备，在修改设备IP和管理机IP，然后把IP添加到子设备池，然后分配即可，截图如下：图24：摄像头IP设置0121图25：摄像头IP设置3.3.2、1180屏接入两种1180屏（1180A，1180B）速通3设备都可以接入，对于1180A屏直接接在设备上即可；对于1180B屏（网络屏）设备先接在交换机上面，再通过本地设备-->配件-->1180B 显示屏把接入的1180B屏扫描出来，修改其设备IP和管理机IP即可（其方法与摄像头设置类似），截图如下：22图26:1180B设置23图27:1180B接入3.3.3、IP道闸接入IP道闸的接入方法与1180B接入方法完全一致；3.4、静态信息设备速通3 设备静态信息设置与H1设备静态信息设置完全一样，同样是在本地设备-->参数设置界面进行设置，设置完成后，点击保存并加载参数即可，截图如下：图28：速通3设备静态信息设置4、设备激活认证、一键上云待设备参数配置完成之后，可进行一键上云、设备激活等操作，设备认证激活分为两种，24在线激活和离线激活。

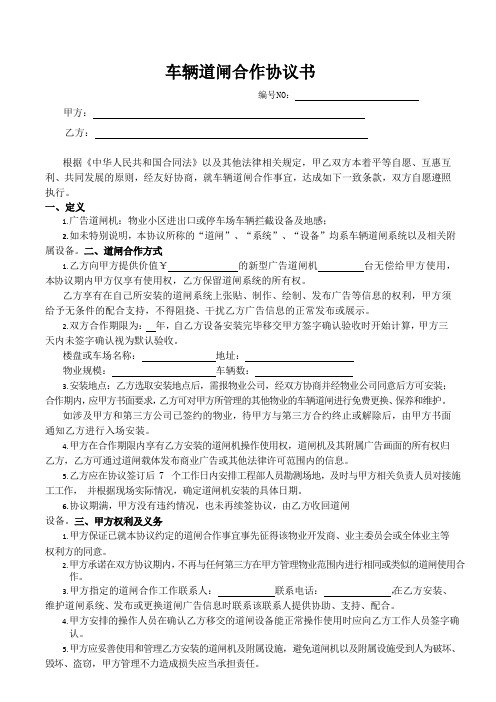

车辆道闸合作协议书编号N O：甲方：乙方：根据《中华人民共和国合同法》以及其他法律相关规定，甲乙双方本着平等自愿、互惠互利、共同发展的原则，经友好协商，就车辆道闸合作事宜，达成如下一致条款，双方自愿遵照执行。

一、定义1.广告道闸机：物业小区进出口或停车场车辆拦截设备及地感；2.如未特别说明，本协议所称的“道闸”、“系统”、“设备”均系车辆道闸系统以及相关附属设备。

二、道闸合作方式1.乙方向甲方提供价值￥的新型广告道闸机台无偿给甲方使用，本协议期内甲方仅享有使用权，乙方保留道闸系统的所有权。

乙方享有在自己所安装的道闸系统上张贴、制作、绘制、发布广告等信息的权利，甲方须给予无条件的配合支持，不得阻挠、干扰乙方广告信息的正常发布或展示。

2.双方合作期限为：年，自乙方设备安装完毕移交甲方签字确认验收时开始计算，甲方三天内未签字确认视为默认验收。

楼盘或车场名称：地址：物业规模：车辆数：3.安装地点：乙方选取安装地点后，需报物业公司，经双方协商并经物业公司同意后方可安装；合作期内，应甲方书面要求，乙方可对甲方所管理的其他物业的车辆道闸进行免费更换、保养和维护。

如涉及甲方和第三方公司已签约的物业，待甲方与第三方合约终止或解除后，由甲方书面通知乙方进行入场安装。

4.甲方在合作期限内享有乙方安装的道闸机操作使用权，道闸机及其附属广告画面的所有权归乙方，乙方可通过道闸载体发布商业广告或其他法律许可范围内的信息。

5.乙方应在协议签订后 7 个工作日内安排工程部人员勘测场地，及时与甲方相关负责人员对接施工工作，并根据现场实际情况，确定道闸机安装的具体日期。

6.协议期满，甲方没有违约情况，也未再续签协议，由乙方收回道闸设备。

三、甲方权利及义务1.甲方保证已就本协议约定的道闸合作事宜事先征得该物业开发商、业主委员会或全体业主等权利方的同意。

2.甲方承诺在双方协议期内，不再与任何第三方在甲方管理物业范围内进行相同或类似的道闸使用合作。

合作协议书甲方：_______乙方：_______甲乙双方经友好协商，就甲方向乙方采购车辆道闸设备及服务事宜达成如下合作协议：一、合作内容1.1 乙方负责为甲方提供车辆道闸设备，包括道闸主机、控制器、传感器、读卡器等。

1.2 乙方负责为甲方安装、调试及维护车辆道闸设备，确保设备正常运行。

1.3 乙方提供完善的售后服务，包括设备故障维修、软件升级、技术支持等。

二、合作期限2.1 本合作协议自双方签字之日起生效，有效期为____年。

2.2 合作期满后，如双方同意续约，应签订书面续约协议。

三、设备采购及价格3.1 甲方同意向乙方采购车辆道闸设备，设备数量为____台。

3.2 乙方应按照甲方提供的设备配置要求，提供符合国家产品质量标准的车辆道闸设备。

3.3 设备价格为人民币____元整（大写：____元整），包含设备价格、安装费、调试费、培训费等。

3.4 甲方支付设备款项后，乙方应及时提供发票等财务凭证。

四、安装、调试及验收4.1 乙方应在甲方指定的地点进行设备安装，并按照甲方要求进行调试。

4.2 乙方应在设备安装调试完毕后，向甲方提供设备操作培训。

4.3 甲方应在设备安装调试完毕后____个工作日内进行验收，并将验收结果通知乙方。

4.4 如甲方对设备验收不合格，乙方应在接到通知后____个工作日内进行整改。

五、售后服务5.1 乙方提供____年质保期，质保期内设备出现故障，乙方负责免费维修或更换。

5.2 质保期结束后，乙方提供有偿维修服务，维修费用双方协商确定。

5.3 乙方应定期对设备进行维护，确保设备正常运行。

六、违约责任6.1 任何一方违反本合作协议的约定，导致协议无法履行，应承担相应的违约责任。

6.2 因不可抗力因素导致一方无法履行协议，双方可协商解决。

七、争议解决7.1 双方在履行本合作协议过程中发生的争议，应首先通过友好协商解决。

7.2 如协商不成，任何一方均有权向合同签订地人民法院提起诉讼。

道闸合作协议模板6篇篇1本协议由以下双方签订：甲方（需方）：XXXX公司地址：XXXX法定代表人：XXXX乙方（供方）：XXXX公司地址：XXXX法定代表人：XXXX鉴于甲方需要安装道闸系统，乙方能够提供道闸系统并负责安装，双方根据《中华人民共和国合同法》及相关法律法规，经友好协商，达成如下协议：一、产品及服务介绍乙方提供道闸系统，包括硬件设备和安装服务。

具体设备型号、规格及数量根据甲方实际需求确定，以双方签字确认的报价单为准。

二、合同总价及付款方式1. 合同总价为人民币XXXX元（大写：XXXX元整），包括设备采购、运输、安装及调试等费用。

2. 甲方应按以下方式向乙方支付款项：- 合同签订后，甲方支付合同总价的XX%作为预付款；- 乙方按约定交付设备并完成安装调试后，甲方支付合同总价的XX%；- 剩余XX%的款项作为质量保证金，自安装调试完成之日起计算，满一年后支付。

3. 乙方应提供相应的发票和收款凭证。

三、交货及安装调试1. 乙方应在合同签订后XX日内交付设备，并开始安装调试。

2. 安装调试完成后，乙方应提供相应的安装调试报告，并确保设备正常运行。

3. 如因甲方原因导致设备无法按时交付或安装调试延误，乙方应书面通知甲方，并协商解决。

四、质量保证及售后服务1. 乙方应确保所提供设备的质量可靠性，设备自安装调试之日起，保修期为一年。

2. 保修期内，如设备出现质量问题或故障，乙方应及时响应并提供免费维修服务。

3. 保修期满后，乙方仍需提供有偿维修服务，服务费用另行协商。

五、违约责任1. 甲方如未按照合同约定支付款项，乙方有权要求甲方支付逾期利息，利息按中国人民银行同期贷款利率计算。

2. 乙方如未按照合同约定交付设备或安装调试质量不符合约定，应承担相应的违约责任，并赔偿甲方因此造成的损失。

六、争议解决本合同在履行过程中如发生争议，双方应首先通过友好协商解决。

协商不成的，任何一方均可向乙方所在地有管辖权的人民法院提起诉讼。

道闸安装合作协议书范本甲方（委托方）：______________________乙方（施工方）：______________________鉴于甲方需在指定地点安装道闸系统，乙方具有相应的施工资质和经验，双方本着平等自愿、诚实信用的原则，就道闸安装合作事宜达成如下协议：第一条合作内容1.1 乙方负责在甲方指定地点进行道闸系统的安装工作。

1.2 安装内容包括但不限于：道闸机、控制箱、地感线圈、电源线、通讯线等设备的安装调试。

第二条合作范围2.1 乙方负责的施工范围包括甲方指定的道闸安装区域。

2.2 乙方应确保施工范围内的所有道闸设备安装到位，功能正常。

第三条施工期限3.1 乙方应于本协议签订之日起____天内完成施工。

3.2 如遇不可抗力因素，双方应协商解决施工期限的调整。

第四条质量要求4.1 乙方应保证安装的道闸系统符合国家相关标准和甲方的技术要求。

4.2 乙方应提供完整的施工图纸和操作手册。

第五条验收标准5.1 甲方有权对乙方完成的道闸安装工程进行验收。

5.2 验收标准参照国家相关标准和甲方的技术要求。

第六条付款方式6.1 甲方在乙方完成施工并经甲方验收合格后支付合同总价的____%。

6.2 余款在乙方提供完整的售后服务后支付。

第七条售后服务7.1 乙方应提供至少____年的免费售后服务。

7.2 售后服务包括但不限于设备的维修、更换和软件的升级。

第八条违约责任8.1 如乙方未按期完成施工，每逾期一天，应向甲方支付合同总价____%的违约金。

8.2 如甲方未按期支付款项，每逾期一天，应向乙方支付应付款项____%的违约金。

第九条争议解决9.1 本协议在履行过程中如发生争议，双方应协商解决；协商不成的，可提交甲方所在地人民法院诉讼解决。

第十条其他10.1 本协议一式两份，甲乙双方各执一份，具有同等法律效力。

10.2 本协议自双方签字盖章之日起生效。

甲方代表签字：____________________乙方代表签字：____________________签订日期：______年______月______日（注：以上内容仅供参考，具体条款需根据实际情况调整。

合作协议书编号NO：甲方：地址：乙方：地址：签署日期年月日依据《中华人民共和国合同法》以及其他相关法律法规的规定，甲乙双方本着平等自愿、互惠互利、共同发展的原则，经友好协商，就双方合作事宜，订立如下合作条款，供双方遵照执行。

一、定义道闸机：物业公司小区进出口或停车场车辆拦截设备及地感；二、合作协议书方案及内容1、甲乙双方就物业小区道闸改造改造达成如下协议：a、甲方同意乙方对该物业旗下楼盘停车管理道闸免费进行改造：1)楼盘（地址：）道闸数根。

b、乙方免费提供给甲方以上物业旗下小区市值元/台（元）的新型专利道闸机共计：台。

市值元/台（元）的新型专利广告票箱共计：台。

具体数量以乙方确定的安装数量为准。

2、甲方原有道闸设备自行保管，甲方拥有道闸使用权益，乙方享有道闸机广告发布权利，乙方可通过该载体发布商业广告或其它法律范围内的信息，甲方不得擅自改变乙方广告发布权益。

道闸机广告发布权、道闸设备及其附属设施所有权归乙方所有。

3、双方合作到期前3个月，双方不存在违约、且无任何争议的前提下，双方可依照本合同继续合作；若双方未能达到相关共识的情况下，乙方有权收回专利道闸及相关设施。

4、乙方在合约签订后 10个工作日内进行安装乙方公司专利道闸机。

（拆下的原有设备由甲方自行保管）5、合约期内如乙方如有新技术、新产品上市，可对原有产品进行免费更换或升级换代。

三、合作期限1、双方的合作期限为伍年，自道闸机安装完毕甲方签字确认起开始计算。

四、甲方的权利及义务1、甲方保证已就本合约规定项目事先征得该物业开发商、业主委员会或全体业主等权利方的同意。

2、甲方承诺在双方合约期间，甲方在甲方旗下物业范围内进行相同或类似的合作时乙方有优先合作权。

3、甲方须提供直接联系人在乙方安装、维护道闸系统、发布或更换信息过程当中全程的提供协助、支持、配合。

4、甲方应妥善使用管理乙方所提供道闸机及附属设施，尽可能杜绝乙方所提供的道闸机以及附属设施受到人为破坏、损毁、盗窃等不利于乙方的行为。

道闸合作协议书甲方（需求方）：_________乙方（供应方）：_________鉴于甲方需要安装和维护停车场道闸系统，乙方具备相关设备供应及技术支持能力，经双方友好协商，达成以下合作协议：一、合作内容1. 乙方向甲方提供停车场道闸系统的设备供应、安装调试及后续的维护保养服务。

2. 设备包括但不限于道闸机、车牌识别系统、远程监控系统等。

3. 乙方负责对甲方的操作人员进行培训，确保其能够熟练操作和维护道闸系统。

二、产品质量与标准1. 乙方提供的道闸系统应符合国家相关质量标准和行业规范。

2. 所有设备必须是全新、未使用过的，且在交付使用前经过严格测试。

三、合作期限本协议自双方签字盖章之日起生效，有效期为____年/月。

四、价格与支付方式1. 道闸系统的总价为人民币______元。

2. 甲方需在合同签订后支付____%的预付款。

3. 设备安装调试完成并经甲方验收合格后，支付剩余____%。

4. 维护保养费用按照每年____元的标准另行支付。

五、安装与验收1. 乙方应在收到预付款后____个工作日内完成设备的安装与调试。

2. 安装完成后，甲乙双方共同进行验收，验收合格后视为交付完成。

六、售后服务与保养1. 乙方提供不少于____年的免费保修服务，保修期内出现非人为损坏的故障，乙方负责免费维修或更换。

2. 超出保修期的设备，乙方提供有偿维修服务，并保证零配件的供应。

七、违约责任1. 如一方违反协议规定，需向守约方支付违约金，金额为违约行为所涉及金额的____%。

2. 如因不可抗力因素导致无法履行协议，双方应及时沟通，协商解决。

八、争议解决因本协议引起的任何争议，双方应首先通过友好协商解决；协商不成时，可提交至甲方所在地人民法院诉讼解决。

九、其他事项1. 本协议一式两份，甲乙双方各执一份，具有同等法律效力。

2. 本协议未尽事宜，由双方协商补充，所作补充均须以书面形式确认。

甲方（盖章）：_________________ 日期：____年____月____日乙方（盖章）：_________________ 日期：____年____月____日。

合作协议书甲方：__________乙方：__________根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在平等、自愿、公平、诚实信用的原则基础上，就车辆道闸项目合作事宜，达成如下合作协议：一、合作项目概述1.1 项目名称：车辆道闸项目1.2 项目地点：__________1.3 项目内容：甲乙双方合作开展车辆道闸系统的安装、调试、运营及维护工作。

二、合作期限2.1 本合作协议自双方签订之日起生效，合作期限为____年。

2.2 合作期满后，如双方同意续约，应签订书面续约协议。

三、合作内容与分工3.1 甲方负责：（1）为乙方提供车辆道闸项目的用地、建筑及设施；（2）按照约定支付合作费用；（3）协助乙方进行项目的宣传和推广。

3.2 乙方负责：（1）根据甲方提供的场地和设施，进行车辆道闸系统的安装、调试和运营；（2）提供车辆道闸系统的技术支持和售后服务；（3）按照约定向甲方支付合作分成。

四、合作费用4.1 甲方应按照约定向乙方支付合作费用，具体金额和支付方式由双方另行商定。

4.2 合作期间，乙方应向甲方支付合作分成，具体分成比例由双方另行商定。

五、合作成果的分配与使用5.1 合作期间所获得的收益，按照双方约定的比例进行分配。

5.2 合作成果的使用权、转让权归双方共同所有，任何一方不得单独使用或转让。

六、违约责任6.1 双方应严格按照本合作协议的约定履行各自的权利和义务。

6.2 如一方违约，应承担违约责任，向守约方支付违约金，并赔偿因此给对方造成的损失。

七、争议解决7.1 双方在履行本合作协议过程中发生的争议，应首先通过友好协商解决。

7.2 如协商不成，任何一方均有权向项目所在地的人民法院提起诉讼。

八、其他约定8.1 本合作协议一式两份，甲乙双方各执一份。

8.2 本合作协议自双方签字（或盖章）之日起生效。

甲方（盖章）：__________乙方（盖章）：__________签订日期：__________（注：以上合作协议仅供参考，具体内容请根据实际情况进行调整，并务必请专业律师进行审核。

道闸协议书范本甲方（提供方）：_____________________乙方（使用方）：_____________________鉴于甲方拥有道闸系统及相关设施，乙方需要使用该道闸系统进行出入管理，甲乙双方本着平等互利的原则，经友好协商，就道闸系统的使用达成如下协议：第一条协议目的本协议旨在明确甲乙双方在道闸系统使用过程中的权利、义务和责任，确保道闸系统的正常运行和安全使用。

第二条道闸系统描述甲方提供的道闸系统包括但不限于：道闸机、控制箱、电源、传感器等设备及其软件。

第三条使用范围乙方有权在协议约定的场所使用甲方提供的道闸系统，用于车辆和人员的出入管理。

第四条使用期限本协议自____年____月____日起至____年____月____日止有效。

第五条使用费用乙方应按照约定向甲方支付道闸系统的使用费用，具体金额为：人民币____元整。

第六条维护与保养甲方负责道闸系统的定期维护与保养，确保系统正常运行。

乙方应协助甲方进行维护工作。

第七条故障处理如道闸系统发生故障，乙方应及时通知甲方，甲方应在接到通知后____小时内响应并进行维修。

第八条安全责任乙方应确保使用道闸系统时遵守相关安全规定，因乙方使用不当造成的损失由乙方自行承担。

第九条保密条款甲乙双方应对协议内容及在履行协议过程中知悉的对方商业秘密予以保密。

第十条违约责任如一方违反本协议约定，应承担违约责任，并赔偿对方因此遭受的损失。

第十一条争议解决甲乙双方因履行本协议发生争议，应首先通过协商解决；协商不成时，可提交甲方所在地人民法院诉讼解决。

第十二条协议的变更与解除本协议一经双方签字盖章后生效，未经双方书面同意，任何一方不得擅自变更或解除本协议。

第十三条其他本协议未尽事宜，甲乙双方可另行协商确定。

本协议一式两份，甲乙双方各执一份，具有同等法律效力。

甲方（盖章）：_________________ 日期：____年____月____日乙方（盖章）：_________________ 日期：____年____月____日请根据实际情况填写具体信息，并在双方同意的基础上签署本协议。
