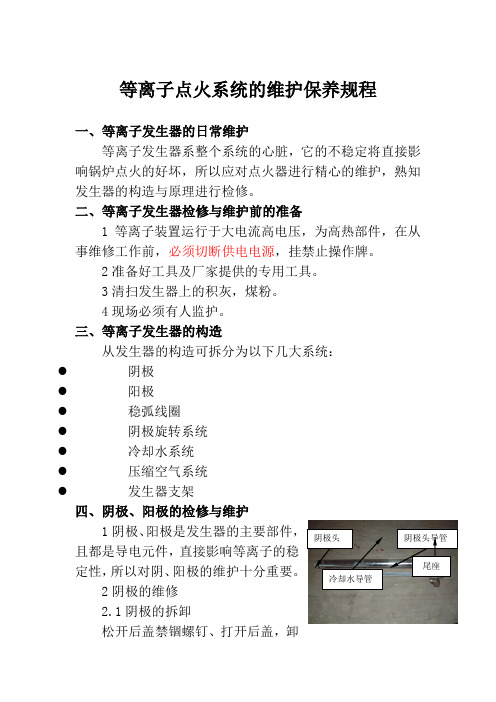

等离子点火系统的维护保养规程一、等离子发生器的日常维护等离子发生器系整个系统的心脏，它的不稳定将直接影响锅炉点火的好坏，所以应对点火器进行精心的维护，熟知发生器的构造与原理进行检修。
二、等离子发生器检修与维护前的准备1等离子装置运行于大电流高电压，为高热部件，在从事维修工作前，必须切断供电电源，挂禁止操作牌。
2准备好工具及厂家提供的专用工具。
3清扫发生器上的积灰，煤粉。
4现场必须有人监护。
三、等离子发生器的构造从发生器的构造可拆分为以下几大系统：●阴极●阳极●稳弧线圈●阴极旋转系统●冷却水系统●压缩空气系统●发生器支架四、阴极、阳极的检修与维护1阴极、且都是导电元件，直接影响等离子的稳定性，所以对阴、2阴极的维修2.1阴极的拆卸松开后盖禁锢螺钉、打开后盖，卸冷却水导管阴极头导管阴极头尾座掉电缆、松开进、回水接头卸掉进回水管，向上推开电机挂钩 ，缓慢平稳的向后拖出阴极。
2.2阴极可拆分：尾座、阴极头导管、冷却水进水导管、阴极头。
2.3阴极尾座：电源的负极、进、回水接头按在此处，且是阴极的主要受力点。
阴极尾座结构比较复杂，且是铜铸而成，因此在拆阴极时或换阴极头时，应注意保护以防损坏，如果装置使用时间比较长，应用0﹟纱布打去接线面的氧化层，以减小电源的接触电阻。
2.4冷却进水导管起着冷却水导向作用，把冷却水导向阴极头处，在一定的压力下，把冷却水喷向阴极头冷却。
它的好坏直接影响着阴极冷却效果和使用寿命。
所以在每次检修或换阴极头时，都应检查导管是否通畅，有无杂物，及生锈结垢等情况，如生锈结垢严重，应更换。
保障冷却水导管畅通。
2.5阴极头（电子发射头），为易损件，根据不同电流的大小，寿命长短不一，平均寿命为50小时左右，因此在装置运行50小时左右，或多次拉弧不成功，经常掉弧，应对其检查与更换。
正常烧掉的阴极头表面光滑，程暗金黄色。
如表面粗糙，有银白色的麻点，则证明阴极头或阳极有漏水的地方，应通水检查，检查的方法是取下阴极，接上进回水管，打开冷却水阀至规定值，检查阴极漏水的地方，如果从密封垫向外漏水则紧阴极头，如从阴极头的其它地方漏水，需更换阴极头。

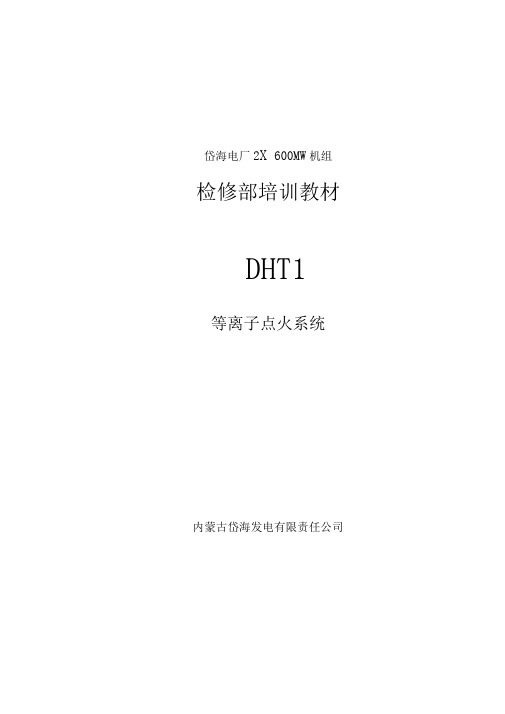

岱海电厂2X 600MW机组检修部培训教材DHT1等离子点火系统内蒙古岱海发电有限责任公司2004年11月DHT1内蒙古岱海发电有限责任公司培训教材1目录第一章前言 (2)第二章等离子煤粉点火技术基本原理 (4)第一节等离子煤粉点火机理 (4)第二节等离子发生器工作原理 (5)第三节等离子燃烧器及其原理 (6)第四节旋流式等离子燃烧器的特点 (6)第五节等离子点火燃烧系统的组成 (7)第三章岱海一期机组设备概况 (8)第四章岱海一期等离子煤粉点火系统的设计方案 (11)第一节等离子煤粉点火装置的设计 (11)第二节电气系统设计 (13)第三节磨煤机冷炉制粉方案设计 (14)第四节控制系统与FSSS DCS接口设计 (15)第五章调试及运行方式说明 (18)第六章设计界限及设备参数 (23)2 内蒙古岱海发电有限责任公司培训教材DHT1第一章前言长期以来，火力发电机组锅炉的启停及低负荷稳燃消耗大量的燃料油。
特别是对于新建的火力发电机组，其在试运期间要经过锅炉吹管、锅炉洗硅运行、锅炉热态调试、安全阀整定、汽机冲转、机组并网、电气试验、机组带大负荷试验等许多阶段，此期间由于锅炉无法投磨或无法完全断油运行，因此要耗费大量的燃油。
根据原电力部颁布的试运导则中的规定，600MV机组试运期间燃油消耗的标准定量为9000吨，燃料费用十分可观。
因此开发新技术减少燃油、降低发电成本是广大科技工作者长期研究的课题。
在目前随着国内电厂竞价上网的不断扩大，追求节约电厂锅炉点火及助燃用油的呼声愈来愈高，在这种背景下，凸现了锅炉无油点火技术迫切的社会需求和巨大的经济价值。
烟台龙源电力技术有限公司在总结国外经验教训的基础上，于1997年开始研究适合中国国情的等离子点火装置，1998年8月25日在试验室制造出第一台样机并引弧成功，在常温送粉的情况下，成功点燃了挥发份为11%勺淄博贫煤，1999年6月开始在烟台发电厂1号炉安装DLZ-200型等离子煤粉点火燃烧器进行试验。
2×600MW级机组工程等离子点火系统说明书V 1.02010年05月-3-目录安全说明 (5)1 前言 (6)2 等离子点火系统主要构成部分 (7)3 等离子点火系统设备 (7)3. 1 等离子发生器 (7)3.2 等离子燃烧器 (9)3.7 冷炉制粉暖风系统 (14)3.8 图像火检冷却风系统 (15)图像火检冷却风取自锅炉煤火检冷却风系统。
(15)3.9 监控系统 (15)4 等离子点火系统的安装 (16)4.1 设备到货及现场保管 (16)4.2 等离子点火系统设备的安装 (17)5 等离子点火系统的调试 (21)5.1 启动前辅助系统和控制系统的调试 (21)5.2 等离子点火功能的燃烧器及其系统点火试运 (26)5.3 等离子燃烧器的整套启动试运 (27)6 等离子点火系统的操作 (28)6.1 远方控制： (28)6.2 运行操作要点： (29)6.3 运行操作中注意问题： (29)6.4 THP-600-2型等离子装置运行保护定值及技术参数 (30)7 等离子点火系统的维护 (31)7.1 等离子发生器的日常维护 (32)7.2 等离子发生器检修与维护前的准备 (32)7.3 等离子发生器检修 (32)7.4 发生器的进回水管的维护 (37)7.5 等离子发生器常见故障及排除。
(37)7.6 辅助系统的日常维护 (37)安全说明声明：本说明书列出了锅炉等离子点火及稳燃装置系统（以下简称；等离子点火系统）安全和可靠运行所需的最基本的措施，在对等离子点火系统设备检修维护时使用了未经厂家认可的零件，或是由不具备资格的人员进行不正确的操作将会增加出现危险的可能，这将导致事故的发生及设备损坏。
本手册所有安全提示请严格遵守。
请仔细阅读本说明书所提供的安全信息。
本说明书的解释和修改权归武汉天和技术股份有限公司。
警告!1 前言我国煤炭资源相对丰富，而石油资源相对短缺；以煤代油是我国一项非常重要的能源政策，研究开发推广以煤代油的技术和产品是我国正在执行的长期能源战略的一部分。
国电东胜热电厂等离子体点火启动经验介绍摘要：介绍国电东胜锅炉、磨煤机、等离子体点火、燃料特点，分析等离子体点火在国电东胜公司成功应用情况，分别从等离子体点火影响因素、点火控制参数、等离子体着火特点、运行控制策略、运行工况等方面分析了等离子体燃烧器的运行特性及存在问题，对今后推广等离子体点火启动技术的应用有借鉴作用。
关键词：等离子体煤粉细度液压加载国电东胜发电有限公司（以下简称东胜公司）锅炉系上海锅炉厂制造的亚临界压力参数、自然循环汽包炉，单炉膛、一次中间再热、燃烧器摆动调温、平衡通风、四角切向燃烧、紧身封闭、固态排渣煤粉炉。
锅炉燃用东胜本地烟煤。
锅炉的制粉系统采用冷一次风机、正压直吹式制粉系统，配置5台液压变加载中速磨煤机。
锅炉启动点火系统采用烟台龙源——DLZ-200型等离子体煤粉燃烧器，配有2层等离子体点火系统，配置在A、B层燃烧器上，无燃油系统。
磨煤机选型为：ZGM95G型中速、液压变加载、辊盘式磨煤机,出力10~46t/h。
该型磨煤机特点适合低煤量长时间运行，主要原因：磨煤机加载压力可以较大范围变化调整，以保持对煤种、煤量的适应性。
等离子体煤粉燃烧器选型为烟台龙源电力技术股份有限公司的DLZ-200型等离子体煤粉燃烧器，采用直流空气等离子体做为点火源，可直接引燃煤粉，实现锅炉的冷态启动。
该系统主要有以下几部分组成： 等离子体发生器——产生电功率为50～150kW的空气等离子体；直流电源柜（含整流变压器）——用于将三相380V电源整流成直流电，用于产生等离子体；等离子体煤粉燃烧器——用于与等离子体发生器配套使用，以引燃烧煤粉；等离子体点火机理：本装置利用直流电流（280~350A）在一定介质气压的条件下接触引弧，并在强磁场下获得稳定功率的直流空气等离子体，该等离子体在燃烧器的一次燃烧筒中形成T＞5000K的梯度极的局部高温区，煤粉颗粒通过该等离子体“火核”受到高温作用，并在10-3秒内迅速释放出挥发物，迅速燃烧。

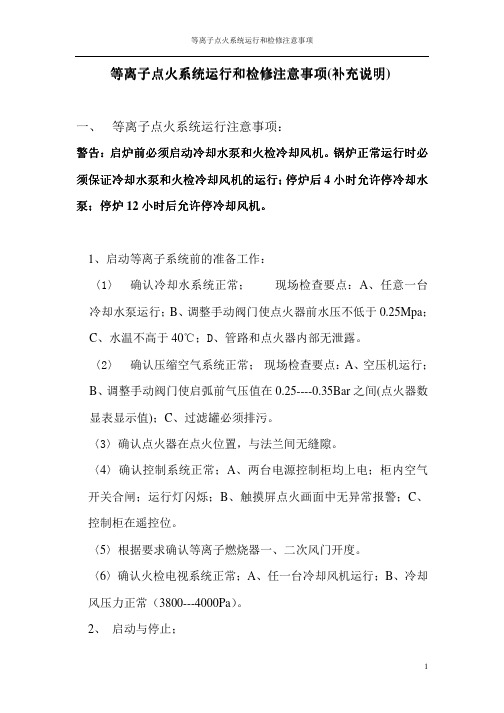

等离子点火系统运行和检修注意事项(补充说明)一、 等离子点火系统运行注意事项：警告警告：：启炉前必须启动冷却水泵和火检冷却风机启炉前必须启动冷却水泵和火检冷却风机。
锅炉正常运行时必须保证冷却水泵和火检冷却风机的运行须保证冷却水泵和火检冷却风机的运行；；停炉后4小时允许停冷却水泵；停炉12小时后允许停冷却风机小时后允许停冷却风机。
1、启动等离子系统前的准备工作：〈1〉 确认冷却水系统正常； 现场检查要点：A 、任意一台冷却水泵运行；B 、调整手动阀门使点火器前水压不低于0.25Mpa ；C 、水温不高于40℃；D、管路和点火器内部无泄露。
〈2〉 确认压缩空气系统正常； 现场检查要点：A 、空压机运行；B 、调整手动阀门使启弧前气压值在0.25----0.35Bar 之间(点火器数显表显示值)；C 、过滤罐必须排污。
〈3〉确认点火器在点火位置，与法兰间无缝隙。
〈4〉确认控制系统正常；A 、两台电源控制柜均上电；柜内空气开关合闸；运行灯闪烁；B 、触摸屏点火画面中无异常报警；C 、控制柜在遥控位。
〈5〉根据要求确认等离子燃烧器一、二次风门开度。
〈6〉确认火检电视系统正常；A 、任一台冷却风机运行；B 、冷却风压力正常（3800---4000Pa ）。
2、 启动与停止；〈1〉调整点火画面中设定电流按键▲或▼使启弧电流在290----320A（细节：按下绿色▲键变为红色，则电流上升；电流达到后再按一下▲键由红变绿，数字调整结束；向下调节时按下绿色▼键变为红色，电流下降；电流达到后再按一下▼键由红变绿，数字调整结束；不允许将按键▲和▼都按为红色。
）〈2〉按下点火画面“启动”键然后按下右下角“操作确认”键；点火器自动按程序启弧；观察功率曲线基本稳定后可按要求调整一、二次风开度，投入给粉机，观察火焰；调整一次风门和二次风门开度使燃烧效果最佳。
〈3〉运行时定时现场观察压缩空气压力变化情况；当电压较低时可缓慢上调空气压力；运行范围0.25----0.65Bar。
培训资料等离子点火技术基本原理与系统-1等离子点火技术基本原理与系统烟台龙源电力技术股份有限公司2008年7月目录1．概述 (3)1.1 等离子点火技术的开发背景及功能 (3)1.2 等离子点火技术的发展历程 (4)2．等离子发生器及其辅助系统 (5)2.1 等离子发生器工作原理 (5)2.2 等离子冷却水系统 (7)2.3 等离子载体风系统 (9)2.4 等离子电源系统 (13)3．等离子燃烧器及其工作原理 (15)3.1 等离子燃烧器结构特点 (15)3.2 等离子燃烧器点火原理 (16)4．等离子点火风粉系统 (17)4.1 中储式制粉系统等离子点火一次风粉来源及其解决方案 (17)4.2 直吹式制粉系统等离子点火一次风粉来源及其解决方案 (18)4.2.1直吹式制粉系统蒸汽加热器制备热风方案 (18)4.2.2直吹式制粉系统燃油加热器制备热风方案 (20)5．等离子点火监控系统 (23)5.1 等离子燃烧器壁温测量系统 (24)5.2 一次风风速测量系统 (24)5.2.1一次风在线测速装置的组成 (24)5.2.2测速管的选择 (25)5.3 图像火焰监视 (26)6．等离子点火控制系统与锅炉FSSS、DCS的连接 (27)6.1 等离子点火控制系统 (27)6.2 等离子点火系统与锅炉的连接 (28)1．概述1.1 等离子点火技术的开发背景及功能火力发电机组中的煤粉锅炉，其点火及低负荷稳燃的传统方法是燃用柴油、重油或燃气。
这种方法运行成本高，以一台670t/h锅炉为例，在冷态启动过程中，要耗费约50t轻质柴油。
据统计，每年全国仅电站锅炉因点火及低负荷稳燃就消耗数百万吨燃油。
大量的燃油消耗，以及因此而带来的燃油采购、运输、储存、硬件设备等方面的费用，无疑加大了发电成本。
同时，由于油煤混烧，使锅炉的技术和经济指标下降。
据有关资料表明：锅炉燃煤过程中，同时燃烧具有高反应性能的燃油将降低锅炉机组的经济生态效益，主要表现在增加燃料固体未燃尽热损失10%～15%，降低锅炉机组的传热系数2%～5%，增加水冷壁高温腐蚀速度，降低锅炉设备的运行可靠性，在一定条件下增加NO X、SO X等污染物的排放量30%～40%。
北京光耀环境设备有限公司企业标准海勃弯发电厂交流等离子点火装置运行维护手册2008-01-01发布2008-01-01实施北京光耀环境设备技术有限公司发布目录○安全声明 (3)第一章交流等离子点火原理 (4)一、等离子概念介绍 (4)二、北京光耀交流等离子发生器拉弧原理 (4)三、交流等离子发生器的特点 (5)第二章交流等离子点火燃烧系统组成 (7)一、交流等离子发生器系统 (7)二、交流等离子点火燃烧系统 (8)三、交流等离子载体风系统 (9)四、交流等离子冷却水系统 (10)五、交流等离子保护风系统、吹扫风系统 (11)六、监控系统 (12)七、等离子电气系统 (13)第三章海电#4炉交流等离子控制逻辑 (16)第四章交流等离子运行操作 (19)一、交流等离子发生器启动程序 (19)二、交流等离子发生器停止程序 (19)三、交流等离子系统冷态点火程序 (20)四、运行主要参数 (21)第五章交流等离子点火系统的维护 (23)一、等离子枪安装示意图 (23)二、等离子枪安装程序 (23)三、拆装交流等离子枪的注意事项 (23)四、交流等离子系统常见问题处理 (25)○安全声明本说明书声明列出了交流等离子燃烧系统安全和可靠运行所需的所有措施。
