阀门命名及编号

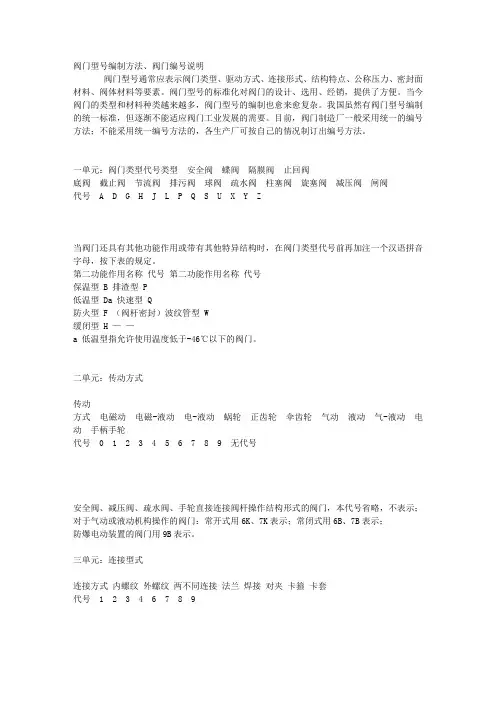

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

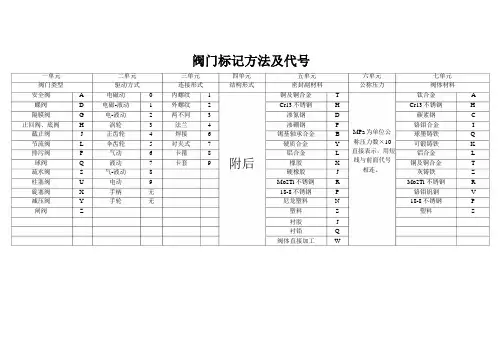

一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号 A D G H J L P Q S U X Y Z当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型 P低温型 Da 快速型 Q防火型 F （阀杆密封）波纹管型 W缓闭型 H ——a 低温型指允许使用温度低于-46℃以下的阀门。

二单元：传动方式传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号 0 1 2 3 4 5 6 7 8 9 无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板 0刚性闸板单闸板 1双闸板 2平行式闸板单闸板 3双闸板 4阀杆非升降式（暗杆）楔式闸板单闸板 5双闸板 6平行式闸板单闸板 7双闸板 8截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1 阀瓣平衡式直通流道 6 Z形流道 2 角式流道 7三通流道 3 ——角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1 固定球直通流道 7Y形三通流道 2 四通流道 6L形三通流道 4 T形三通流道 8T形三通流道 5 L形三通流道 9——半球直通 0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心 0 非密封型单偏心 5中心垂直板 1 中心垂直板 6双偏心 2 双偏心 7三偏心 3 三偏心 8连杆机构 4 连杆机构 9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道 8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3 油密封直通流道 7T形三通流道 4 T形三通流道 8四通流道 5 ——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1 旋启式阀瓣单瓣结构 4立式结构 2 多瓣结构 5角式流道 3 双瓣结构 6———蝶形止回式 7安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式 0 弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀 3微启式 1 微启式 7全启式 2 全启式 8带扳手全启式 4 ——杠杆式单杠杆 2 带控制机构全启式 6双杠杆 4 脉冲式 9减压阀结构形式代号结构形式代号结构形式代号薄膜式 1 波纹管式 4弹簧薄膜式 2 杠杆式 5活塞式 3 ——蒸汽疏水阀结构形式代号结构形式代号结构形式代号浮球式 1 蒸汽压力式或膜盒式 6浮桶式 3 双金属片式 7液体或固体膨胀式 4 脉冲式 8钟形浮子式 5 圆盘热动力式 9排污阀结构形式代号结构形式代号结构形式代号液面连接排放截止型直通式 1 液底间断排放截止型直流式 5截止型角式 2 截止型直通式 6——截止型角式 7——浮动闸板型直通式 8五单元：密封副材料材料锡基轴承合金巴氏合金搪渗氮钢 18-8系不锈钢氟塑料玻璃 Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅 Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号 B C D E F G H J M N P Q R S T X Y W当密封副的密封面材料不同时，以硬度低的材料代号表示。

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”； b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

(3) 阀座密封面材料中的材料名称。

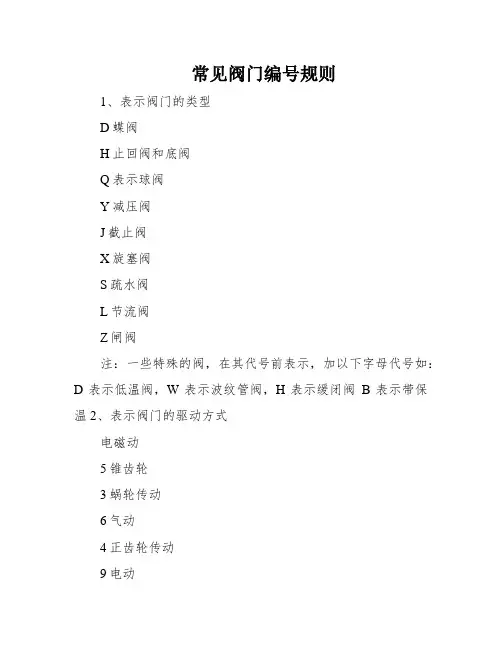

常见阀门编号规则1、表示阀门的类型D蝶阀H止回阀和底阀Q表示球阀Y减压阀J截止阀X旋塞阀S疏水阀L节流阀Z闸阀注：一些特殊的阀，在其代号前表示，加以下字母代号如：D表示低温阀，W表示波纹管阀，H表示缓闭阀B表示带保温2、表示阀门的驱动方式电磁动5锥齿轮3蜗轮传动6气动4正齿轮传动9电动7液动8气-液动注：如果阀门为handwheel手动时，此栏不写3、阀门两端的连接形式1内螺纹7对夹2外螺纹8卡箍4法兰9卡套6焊连接4、阀结构形式代号（用来表示阀门内部具体的结构）1）闸阀、楔式弹性闸阀1、楔式明杆单闸板2、楔式明杆双闸板3、明杆单闸板平板4、明杆双闸板平板5、暗杆楔式单闸板6、暗杆楔式双闸阀7、暗杆单闸平板阀8、暗杆双闸平板阀2）截止阀1、直通式阀4、角式阀3）止回阀1、升降直通式2、升降立式4、单瓣旋启式6、双瓣旋启式7、蝶式4）球阀1、直通浮动式7、固定直通式5）蝶阀、单偏心1、中心垂直板2、双偏心3、三偏心注：其它类型阀门请参阅JB/T3085、密封面或衬里材料代号B巴氏合金C珐琅F氟塑料H Cr13系列J衬胶M蒙乃尔合金N尼龙塑料R奥氏体不锈钢T铜X橡胶P表硼钢Y硬质合金注：如果密封面代号用W透露表现，透露表现密封面材料为本体材料，即间接在阀体加工密封面，不消另外堆焊或用别的密封面材料。

不锈钢阀体常用本体作密封面材料。

6、公称压力国标或德标、俄标类常用千克压力力透露表现，即10倍的MPa值。

美标用磅透露表现Lb,日标阀用K透露表现注：1、当介质温度高于425℃时，标注最高工作温度下的工作压力2、公称压力小于等于1.6MPa的铸铁，阀体材料代号可以省略3、公称压力大于等于 2.5Mpa的碳钢，阀体材料代号可以省略7、阀体材料代号C碳钢H Cr13系列钢I铬钼钢K可锻铸铁P铬镍不锈钢Q球墨铸铁Ti钛及钛合金V铬钼钒钢R铬镍钼不锈钢T铜Z灰铸铁例：Z40H-16C-250表示：法兰连接的铸钢楔式弹性单闸板阀，密封面为13Cr,16压力，公称通径为250（国标）J41W-25P-50表示：法兰连接的不锈钢直通式截止阀，密封面为本体材料，25压力，通径为50（国标）H44Y-40C-80透露表现：法兰毗连的铸钢旋启式止回阀，密封面硬质合金钢，40压力，通径为80（国标）Z40H-150LB-6”透露表现：法兰毗连的弹性楔式明杆闸阀，密封面为13Cr，150磅压力。

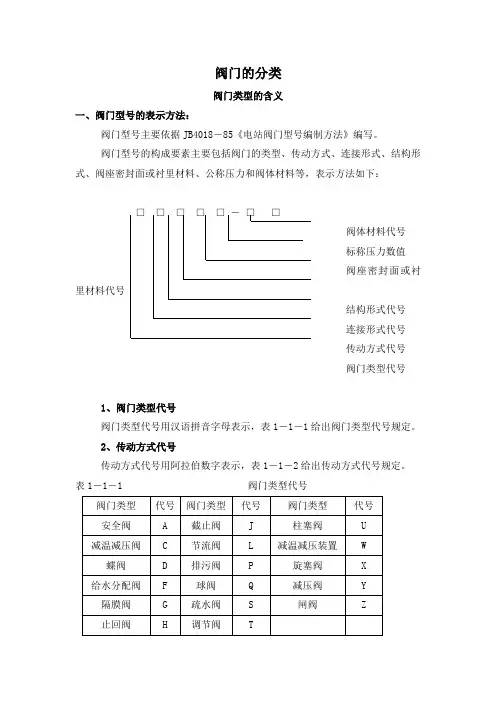

阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018－85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：□□□□□－□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表1－1－1给出阀门类型代号规定。

2、传动方式代号传动方式代号用阿拉伯数字表示，表1－1－2给出传动方式代号规定。

表1－1－1 阀门类型代号注：1 在阀门类型字母前加“D ”的表示低温阀门（即适用温度低于－40℃），加“B ”的表示保温（带加热套）阀门，加“W ”的表示带波纹管密封的阀门； 2 在电动闸阀的型号前加“B ”，表示阀门的驱动装置为防爆型电动装置； 3 在地下水用闸阀的型号前加“S ”，表示竖式安装，加“W ” 表示卧式安装； 4 闸阀型号前加“P ”，表示用于排渣系统的闸阀，即排渣阀，加“X ”或“K ”表示排渣用泥浆阀；5 蝶阀型号前加“D1”、“D2”表示短系列，加“Q ”表示球蝶阀，加“S ”表示用于地下管网的蝶阀。

表1－1－2 传动方式代号注：1 手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2 对于气动或液动：常开式用6K 、7K 表示，常闭式用6B 、7B 表示，气动带手动用6S 表示；3 防爆电动装置用9B 表示，户外耐热用9R 表示；4 代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1－1－3连接形式代号规定。

表1－1－3 连接形式代号 注：焊接包括对焊和承插焊。

4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示，表1－1－4～表1－1－16阀门结构形式规定。

表1－1－4 闸阀结构形式代号表1－1－5 截止阀、节流阀结构形式代号表1－1－6 球阀结构形式代号表1－1－7 蝶阀结构形式代号表1－1－8 隔膜式结构形式代号表1－1－9 旋塞式结构形式代号表1－1－10 止回阀结构形式代号表1－1－11 安全阀结构形式代号注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠杆代号为“4”。

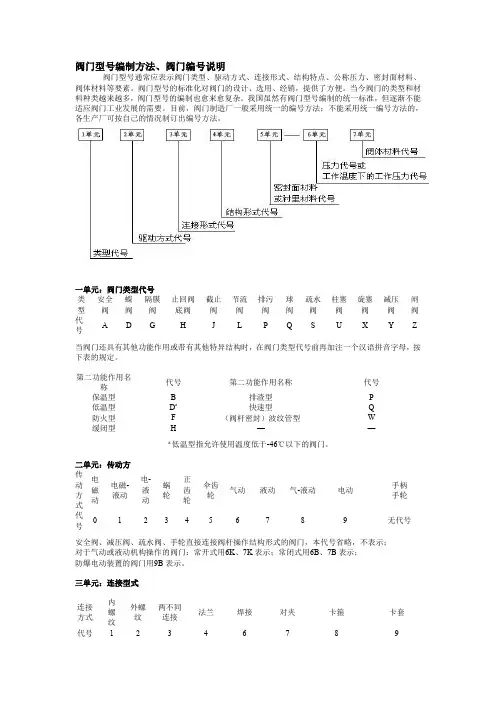

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a低温型指允许使用温度低于-46℃以下的阀门。

二单元：传动方传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板0刚性闸板单闸板 1双闸板 2 平行式闸板单闸板 3双闸板 4阀杆非升降式（暗杆）楔式闸板单闸板 5双闸板 6 平行式闸板单闸板7双闸板8截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1阀瓣平衡式直通流道 6 Z形流道 2 角式流道7 三通流道 3 ——角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型单偏心 5 中心垂直板 1 中心垂直板 6 双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3油密封直通流道7 T形三通流道 4 T形三通流道8 四通流道 5 ——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7 安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀 3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式 4 ——杠杆式单杠杆 2带控制机构全启式6 双杠杆 4 脉冲式92．安全阀的选用由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。

一、阀门的型号编制方法：JB308-75阀门型号编制方法适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀;它包括阀门的型号编制和阀门的命名;1：阀门的型号编制阀门型号由7个单元组成,其含义即1单元表示类型代号；2单元表示传动方式代号；以此类推又如以Q941F-16P为例Q代表1单元即阀门类型为球阀；9代表2单元即传动方式其中的电动方式；4代表3单元即连接方式其中的法兰连接；1代表4单元阀门的结构形式；F 代表5单元即密封材料其中的聚四氟乙烯密封圈；16代表6单元即公称压力其中的一种,此示范为；P代表7单元此示范为不锈钢1cr18Ni9Ti的材料；型号编制如表1所示;2：类型代号即表1的1单元：类型代号用汉语拼音字母表示;如表2所示：3：传动方式代号即表1的2单元：传动方式代号用阿拉伯数字表示;如表3所示：注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号;2.对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示;4：连接形式代号即表1的3单元：如表4所示：表4:5：结构形式代号即表1的4单元：结构形式代号用阿拉伯数字表示,如表5~表14所示：6：阀座密封面或衬里材料代号即表1的5单元：阀座密封面或衬里材料代号用汉语拼音字注：由阀体直接加工密封面材料用“W”表示；当阀座和阀瓣闸板密封面材料不同时,用低硬度材料代号隔膜阀除外;7：公称压力代号即表1的6单元：公称压力代号用阿拉伯数字表示,其数值是以兆帕MPa 为单位的公称压力值的10倍;用于电站工业的阀门,当介质最高温度超过530'C时,其数值是以兆帕MPa为单位的工作压力值的10倍;8：阀体材料代号即表1的7单元：阀体材料代号用汉语拼音字母表示,如表16所示：PN小于的铸铁和PN大于的碳素钢阀体省略本代号;。

阀门型号的编制及字母代号的含义1.型号的组成阀门型号由阀门类型，驱动方式、连接形式、结构形式、密封面或衬里材料、压力、阀体材料七部门组成。

如图所示1.2.1.1阀门类型代号类型代号类型代号安全阀弹簧载荷式、先导式 A球阀整体球Q 重锤杠杆式GA 半球PQ 蝶阀 D 蒸汽疏水阀S 倒流防止器GH 堵阀（电站用）SD 隔膜阀G 控制阀（调节阀）T 止回阀、底阀H 柱塞阀U 截止阀J 旋塞阀X 节流阀L 减压阀（自力式）Y进排气阀单-进排气阀P 减温减压阀（非自力式）WY 复合型FFP 闸阀Z 排污阀PW 排渣阀PZ2.1.2当阀门又同时具有其他功能作用或带有其他结构时，在阀门类型代号前再加注一个汉语拼音字母、典型功能代号按下表规定。

2.2驱动方式代号驱动方式代号用阿拉伯数字表示，按下表规定。

4.3连接形式代号以阀门进口端的连接形式确定代号，代号用阿拉伯数字表示，按下表规定。

4.4阀门结构形式代号阀门结构形式用阿拉伯数字表示，按下列表规定。

4.4.2截止阀和节流阀结构形式代号4.4.3止回阀结构形式代号4.4.5蝶阀结构形式代号4.4.6旋塞阀结构形式代号4.4.7隔膜阀结构形式代号4.4.8减压阀（自力式）结构形式代号4.4.9控制阀（调节阀）结构形式代号4.4.9减温减压阀（非自力式）结构形式代号4.4.10堵阀结构形式代号4.4.11蒸汽疏水阀结构形式代号4.4.12排污阀结构形式代号4.4.13安全阀结构形式代号4.5密封副或衬里材料代号密封副或衬里材料代号，以两个密封面中起密封作用的密封面材料或衬里材料硬度值较低的材料或腐蚀性较低的材料表示；金属密封面中镶嵌非金属材料的，则表示为非金属/金属。

材料代号按下表规定的字母表示。

4.6压力代号压力级代号采用 PN 后的数字表示。

4.7阀体材料代号。

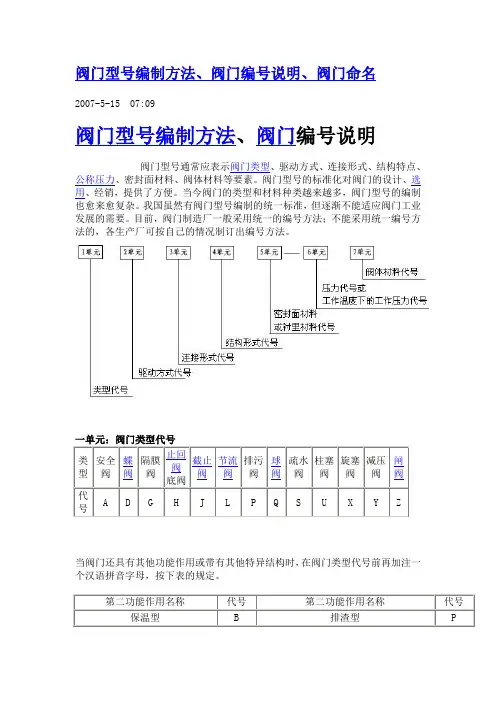

阀门型号编制方法、阀门编号说明、阀门命名2007-5-15 07:09阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料空气是硬密封Y，水是软密封X六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

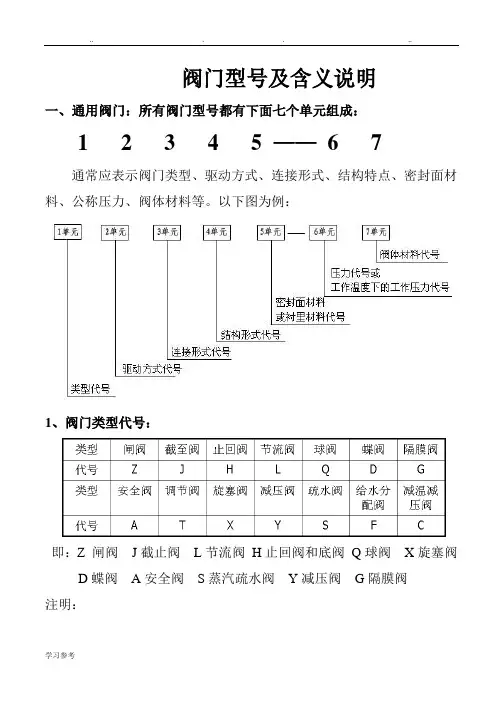

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

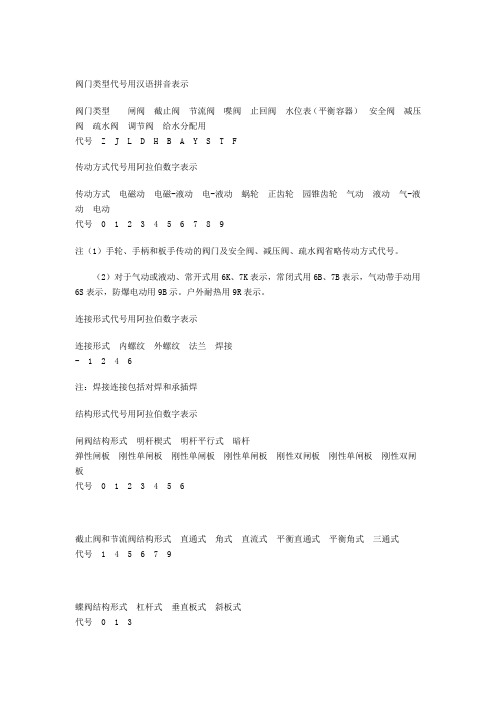

阀门类型代号用汉语拼音表示阀门类型闸阀截止阀节流阀喋阀止回阀水位表（平衡容器）安全阀减压阀疏水阀调节阀给水分配用代号 Z J L D H B A Y S T F传动方式代号用阿拉伯数字表示传动方式电磁动电磁-液动电-液动蜗轮正齿轮园锥齿轮气动液动气-液动电动代号 0 1 2 3 4 5 6 7 8 9注（1）手轮、手柄和板手传动的阀门及安全阀、减压阀、疏水阀省略传动方式代号。

（2）对于气动或液动、常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S 表示，防爆电动用9B示。

户外耐热用9R表示。

连接形式代号用阿拉伯数字表示连接形式内螺纹外螺纹法兰焊接- 1 2 4 6注：焊接连接包括对焊和承插焊结构形式代号用阿拉伯数字表示闸阀结构形式明杆楔式明杆平行式暗杆弹性闸板刚性单闸板刚性单闸板刚性单闸板刚性双闸板刚性单闸板刚性双闸板代号 0 1 2 3 4 5 6截止阀和节流阀结构形式直通式角式直流式平衡直通式平衡角式三通式代号 1 4 5 6 7 9蝶阀结构形式杠杆式垂直板式斜板式代号 0 1 3疏水阀结构形式浮球式钟型浮子式脉冲式园盘式代号 1 5 8 9止回阀结构形式升降旋启直通式立式单瓣式多瓣式双瓣式代号 1 2 4 5 6减压阀结构形式薄膜式弹簧薄膜式活塞式波纹管式杠杆式代号 1 2 3 4 5注：杠杆式安全阀在类型代号前加汉语拼音“G”字母表示安全阀结构形式代号弹簧封闭带散热片全启式 0微启式 1全启式 2全启式 4不封闭双弹簧微启式 3微启式 7全启式 8带控制机构全启式 6先导式 9杠杆单杠杆全启式 2角形微启式 5双杠杆全启式 4调节阀结构形式代号回转套筒式 0- -升降单降套筒式 Z形 5- 7- -针形阀 2柱塞式 4闸板式 6多级套筒式 8柱塞式 Z形 1- 9给水分配阀结构形式代号柱塞式1回转式2旁通式3水位计结构形式代号平衡容器 7就地云母片式 1玻璃板式 2破璃管式 3光学折射式双色 9光学电视式 9a低读轻液玻璃板式 6玻璃管式 0阀座密封面或衬里材料代号用汉语拼音字母表示阀座密封面或衬里材料代号阀座密封面或衬里材料代号尼龙塑料 N 合金耐酸或不锈钢 H渗硼钢 P 渗氮钢 D橡胶 X 硬质合金钢 Y注：由阀体直接加工的阀座密封面材料代号用“W”表示，当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示。

1．阀门的型号编制方法如下：
2．类型代号用汉语拼音字母表示，按表1的规定。

表1
号前分别加
“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2
（2）对于气动或液动：常开式用6K 、7K 表示；常闭式用6B 、7B 表示；气动带手动用6S 表
示，防爆电动用“9B”表示。

蜗杆-T 形螺母用3T 表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表3
5
表4
表5
表6
表7
注：垂直板三杆式用I s表示表8
表9
表10
表11
注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。

（2）脉冲式付阀用9a 表示。

表12
表13
6
（闸板）密封面材料
同时，用低硬度材料代号表示（隔膜阀除外）。

7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示，按表15的规定。

的碳素钢阀体省略本代号。

阀门的类型代号详情(全)一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成（见下表）1、阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A液面指示M 减压阀Y 节流阀L器隔膜阀G 止回阀H柱塞阀U 蝶阀 D2、传动方式代号用阿拉伯数字表示，按表的规定表1—2传动方式代号传动方式代号电磁阀0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7涡轮 3 气-液动8正齿轮 4 电动9注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。

防爆电动用“9B”表示。

3．连接形式代号用阿拉伯数字表示，按表1—3的规定表1—2连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13表1—4阀门结构形式代号明杆楔式弹性闸阀0刚性单闸板 1双闸板 2 平行式单闸板 3双闸板 4 暗杆楔式单闸板 5双闸板 6表1—5截止阀和节流阀形式代号直通式 1角式 4直流式 5 平衡直通式 6角式7表1—6球阀结构形式代号浮动式直通式 1 L形三通24 T形 5固定直通式7 表1—7蝶阀结构形式代号杠杆式0垂直式 1斜板式 3表1—8隔膜阀结构形式代号屋脊式 1截止式 3闸板式7表1—9旋塞阀结构形式代号填料直通式 3T形三通式 4四通式 5油封直通式7T形三通式8表1—10止回阀和底阀结构形式代号升降式直通式 1立式 2旋启单瓣式 4多瓣式 5双瓣式8表1—11安全阀结构形式代号弹簧封闭带散热片全启式012带扳手全启式 4 不封闭双弹簧微启式3微启式7全启式8微启式 5带控制机构全启式 6脉冲式9 注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。

阀门编号一览表
1.阀门类型代号用汉语拼音表示：
闸阀：Z 截止阀：J 节流阀：L 球阀：Q
蝶阀：D 隔膜阀：G 旋塞阀 : X 止回阀:H
安全阀 :A 减压阀:Y 疏水阀 :S 管夹阀:GJ
2.传动方式代号用阿拉伯数字表示：
电磁动：0 电磁液动：1 电一液动：2 蜗轮：3
正齿轮：4 伞齿轮：5 气动：6 液动：7
气一液动：8 电动：9
3．连接形式代号用阿拉伯数字表示：
内螺纹：1 外螺纹：2 法兰：4 焊接：6
对夹：7 卡箍：8 卡套：9
4．阀座密封面或衬里材料代号用汉语拼音字母表示：
铜合金：T 软橡胶：X 尼龙塑料：N 氟塑料:F
合金钢：H 渗氮钢：D 硬质合金：Y 衬胶：J
衬铅：Q 搪瓷：C 渗硼钢： P
锡基轴承合金：B 直接加工而成用W表示
5.阀体材料代号用汉语拼音字母表示：
HT25-47 [灰铸铁]：Z Cr5Mo[铬钼耐热钢]：I
KT30-6[可锻铸铁]：K 1Cr18Ni9Ti[铬镍钛耐酸钢]：P
QT40-15 [球墨铸铁]：Q Cr10Ni12Mo2Ti[铬镍钼钛耐酸钢]：R H62[铜合金]：T 12Cr1MoV[铬钼钒合金钢]：V
2G25Ⅱ[碳素钢]:C。

一般工业阀门型号编制方法JB/T308—2004《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀。

它包括阀门的型号编制和阀门的命名。

一，阀门的型号编制：阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力、阀体材料七部分组成。

其具体编制顺序按下图的规定。

阀体材料代号密封面材料或衬里材料代号结构形式代号连接形式代号1，阀门类型代号阀门类型代号用汉语拼音字母表示，按下表的规定：阀门类型代号表当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

具有其他功能作用或带有其他特异结构的阀门表示代号①低温型指允许使用温度低于-46℃以下的阀门。

2，驱动方式代号：驱动方式代号用阿拉伯数字表示，按下表的规定执行。

阀门驱动方式代号表注：（1）、安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

( 2)、对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示。

(3)、防爆电动装置的阀门用9B表示。

①、代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。

3，连接形式代号：连接形式代号用阿拉伯数字表示，按下表的规定执行。

阀门连接端连接形式代号表各种连接形式的具体结构、采用标准或方式（如：法兰面形式及密封方式、焊接形式、螺纹形式及标准等），不在连接代号后加符号表示，应在产品的图样、说明书或订货合同等文件中予以详细说明。

4，阀门结构形式代号：阀门结构形式用阿拉伯数字表示，按下列各分类表的规定执行。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号5，密封面或衬里材料代号除隔膜阀外，当密封副的密封面材料不同时，以硬度低的材料表示。

阀门型号表示方法及命名法截止阀J (手轮传动省略) 1 1 T ----1.6 DN25闸阀Z (手轮传动省略) 4 4 H-----6.4 P DN200止回阀H (手轮传动省略) 4 1 W-----2.5 DN100蝶阀 D 3 4 1 W----0.1 DN800安全阀 A 4 4 Y------10.0 DN32气动球阀 Q 6 4 1 F----16 C DN25电动球阀 Q 9 4 1 F----16 C DN50①②③④⑤⑥⑦⑧1、阀门型号各单元表示的意义①②③④类型传动方式连接方式结构形式⑤⑥⑦ - 阀座密封面或衬里材料公称压力(GB1048-05) 阀体材料（GB1047-05）⑧公称通径mm2、阀门类型代号闸阀(Z) 截止阀(J) 球阀(Q) 蝶阀(D) 隔膜阀(G)旋塞(X) 止回阀(H) 安全阀(A) 杠杆式安全阀(GA) 减压阀(Y) 疏水阀(S) 节流阀(L)3、传动方式代号电磁（0）电磁液动（1）电液动（2）涡轮（3）正齿轮（4）锥齿轮（5）气动（6）液动（7）气液动（8）电动（9）注：用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀省略4、连接形式代号内螺纹（1）外螺纹（2）法兰（4）焊接（6）对夹（7）卡箍（8）卡套（9）5、阀门结构形式代号（1）闸阀明杆平行式暗杆（楔式）单闸板3 双闸板4 单闸板5 双闸板6例：Z45H—例：Z46H—例：Z43H—例：Z44H—（同快开式排污阀）（2）截止阀直通式1 角式4（低进高出）例：J11T—1.6 D N25 例：J44H—32.0 D N 32（3）球阀直通式1 例：Q41H—1.6 D N150（4）蝶阀杠杆式0 垂直板式1 斜板式3 例：D341W—0.2涡轮传动、法兰连接、垂直板式例：D741W—2.5液动，法兰、垂直板式、铁芯（5）隔膜阀屋脊式1 截止式3 闸板式7例：G41X—1.6橡胶（6）旋塞式直通式3 T型三通式4 四通式5 例：X13W—1.6（7）止回阀（底阀）A升降式：直通式1 例：H41W—1.6（二段）H41H—6.4（四段）立式2 例：H42X—2.5（升降式底阀）H12X—2.5（内螺纹升降式底阀）B 旋启式：单瓣式4 例：H44W—1.6多瓣式5 双瓣式6 例：H46X—2.5（旋启式底阀）（8）安全阀A弹簧：a 封闭：带散热片全启式0 微启式1 全启式2带扳手全启式4 例：A44Y A44Hb 不封闭：双弹簧3 微启式7 ，5 带控制机构全启式6 全启式8（例：A48Y A48H）B脉冲式9 A49H （发电用）（9）减压阀薄膜式1 弹簧薄膜式2 活塞式3（例：Y43H—1.6Q）波纹管式4 杠杆式5（例：Y65H—1.6或6.4，锅炉减压）（10）疏水阀浮球式1 例：CS41H—1.6 D N40 自由浮球式9(厂三个)CS11H—1.6 内螺纹浮球式钟形浮子式5 例：S15H—1.6 内螺纹钟形浮子式脉冲式8热动力式9 例：CS49H—1.6 法兰，热动力式(厂三个)6、阀座密封面或衬里材料代号铜合金T（红手柄）合金钢H 橡胶X 尼龙N 氟塑料F 锡基轴承合金B 硬质合金Y 搪瓷C阀体直接加工W7、阀体材料代号不锈钢（1Cr18Ni9Ti）P 例：Q21F—40P球阀，外螺、直通、氟芯、不锈钢体例：J21W—64P截止阀，外螺、直通、阀芯由阀体材料加工、不锈钢体合金钢（12CrMoV）V 灰铸铁（HT25—47）Z(抗拉强度25MP a) 可锻铸铁（KT30—6）K 合金钢（Cr5Mo）I铜合金（H62）T 球墨铸铁（QT40—15Q ( 抗拉强度40MP a, 伸长率15%))铸钢（ZG25II）C（屈服点25MP阿）注：P n≤1.6Mpa的灰铸铁阀体和P n≤2.5Mpa的碳素钢阀体省略本代号。

阀门的代号识别及阀门型号的意义管道系统中的阀门按其结构特点可分为闸阀（代号为Z）、截止阀（代号为J）、蝶阀（D）、节流阀（L）、止回阀（H）、减压阀（Y）、疏水阀（S）、安全阀（A）、隔膜阀（G）、旋塞阀(X)、球阀（Q）等。

按压力可分为低压阀（p n<1.6MPa）、中压阀（p n=2.5、4.0、6.4MPa）、高压阀（10MPa< p n<100MPa）、超高压阀（p n>100MPa）。

根据机标JB-308-74规定，国产的阀门都有一个特定的型号。

阀门的型号由7个单元组成，分别依次代表阀门的类别、驱动方式、连接型式、结构形式、密封圈衬里材料、公称压力和阀体材料。

一般阀门的识别方法是：1）阀门的类别、驱动方式和连接型式可按阀门的外形加以识别。

2）阀门的公称直径、公称压力或工作压力、工作温度以及介质流动方向，可从阀体上的制造厂标牌确定。

1.1 阀门型号的意义见表138-142表1阀门的类别代号类型代号类型代号类型代号闸阀Z 蝶阀D止回阀H截止阀J 隔膜阀G 底阀节流阀L 旋塞阀X 减压Y类型代号类型代号类型代号阀球阀Q安全阀A疏水阀S 表2阀门驱动方式代号驱动方式代号驱动方式代号驱动方式代号电磁动0 正齿轮 4 气-液动8电磁-液动1 伞齿轮 5 电动9电-液动2 气动 6蜗轮 3 液动7表3阀门连接型式代号：连接型式代号连接型式代号连接型式代号内螺纹 1 焊接 6 卡套9 外螺纹 2 对夹7连接型式代号连接型式代号连接型式代号法兰 4 卡箍8表4阀门结构型式代号类型代号1 2 3 4 5 6 7 8 9闸阀明杆楔式单闸阀明杆楔式双闸阀明杆平行式单闸阀明杆平行式双闸阀暗杆楔式单闸阀暗杆楔式双闸阀暗杆平行式单闸阀暗杆平行式双闸阀截止阀直通式（铸造）直角式（铸造）直通式（锻造）直角式（锻造）直流式隔膜式节流式旋塞阀直通式调节式直通填料式三通填料式保温式三通保温式润滑式止回阀直通升降式立式升降式直通升降式单板璇启式多瓣璇启式类型代号1 2 3 4 5 6 7 8 9疏水阀浮球式浮筒式钟形浮子式脉冲式热动力式减压阀外弹簧薄膜式内弹簧薄膜式膜片活塞式波纹管式杠杆弹簧式气动薄膜式表5阀座密封或衬里材料代号材料代号材料代号材料代号钢合金T 蒙乃尔合金M衬胶CJ橡胶X 硬橡胶J 石墨石棉S耐酸钢H 皮革P 衬铅CQ不锈钢无密封圈W 衬塑料CS渗氮钢D 聚四氟乙烯SA搪瓷TC巴士合金B聚三氟乙烯SB尼龙NS材料代号材料代号材料代号硬质合金Y聚氯乙烯SC酚醛塑料SDa)阀门公称压力系列在阀门的型号中，公称压力代号直接用公称压力的数值（压力单位为kg/cm2或0.1MPa）表示，并用短线与阀座密封（或衬里材料）代号隔开。

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

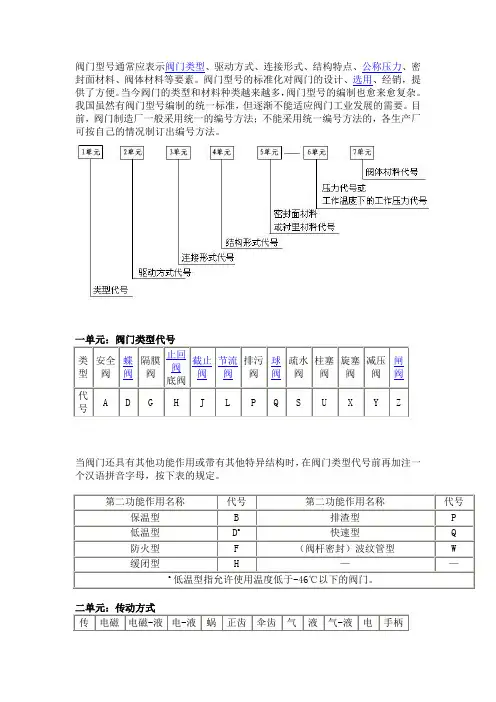

阀门型号编制方法、阀门编号说明、阀门命名2007-5-15 07:09阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号 第二功能作用名称代号 保温型B排渣型P类型 安全阀 蝶阀 隔膜阀 止回阀底阀 截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀 闸阀代号 A D G H J L P Q S U X Y Z二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。
