K25摩擦衬垫优势

中实洛阳机械工程科技有限公司
千米深井摩擦衬垫与以往的衬垫有何不同？
矿井提升机是矿山重要的“咽喉”设备，承担着矿物的提升、人员的上下、材料和设备的运送任务。

多绳摩擦式提升机利用钢丝绳与衬垫之间的摩擦力来传递动力，衬垫摩擦性能的优劣，直接关系到提升机的提升能力、工作效率和安全可靠性。

国内摩擦衬垫的材质经历了聚氯乙烯(PVC)—聚氨酯(CPUR)—新型复合材料的发展历程，摩擦因数的设计值从初期的0.20 提高到现在的0.25。

目前，国内使用较多的摩擦衬垫是进口材料在国内压制的GDM326，这种材质的摩擦衬垫已能能满足现有矿井提升机的选型要求。

近年来，向地球更深处寻找矿物资源已成为国家发展的重要战略，研发深竖井、大吨位矿井提升装备成为行业发展的趋势，开发能满足此类提升装备选型所需的高比压、高摩擦因数衬垫迫在眉睫。

千米深井衬垫KMMC，此产品已获得国家专利证书。

针对深竖井、大吨位的提升条件下，摩擦衬垫需要高比压和高摩擦因数的难题，在工况分析和参数设计的基础上，我公司研制了比压为2.5 MPa、摩擦因数为0.28 的摩擦衬垫，并分别对衬垫的稳定性、抗比压能力、硬度特性、压力特性和磨损情况进行试验。

委托第三方检测验证，满足实验室的指标要求。

多绳摩擦式提升机钢丝绳张力测量与调整多绳摩擦式提升机的提升容器和载荷由几根钢丝绳共同承担，如何尽可能使每根绳受力均匀，通过对钢丝绳长度和驱动滚筒衬垫的调整，可以最大限度延长钢丝绳的使用寿命。

标签：钢丝绳长度；绳槽直径0 引言多绳摩擦提升机以其提升能力大，提升高度大，钢丝绳安全系数大，电动机消耗功率低，机器整体尺寸小，造价便宜等显著优点，被越来越多应用于矿井提升中。

由于提升容器及提升载荷的重量由几根钢丝绳（首绳）共同承担，如何使几根钢丝绳受力均匀，减少钢丝绳张力差，对延长钢丝绳及驱动滚筒衬垫的使用寿命尤为重要。

《煤矿安全规程》规定各钢丝绳张力与平均张力之差不得超过±10%。

通过对现场使用钢丝绳的长期细致观察发现，多绳摩擦式提升机受力越小的钢丝绳，抖动越严重，绳槽磨损越严重（严重时出现锯绳槽现象，即驱动滚筒周围出现驱动滚筒衬垫粉末），断丝现象越多，而张力较大的钢丝绳情况要好得多；如果不能及时解决钢丝绳受力不均问题，甚至可能出现个别钢丝绳受力过大发生断裂。

所以为了使多绳提升机安全平稳地运转，首要的问题是要使提升荷载尽可能均匀地分配在提升装置中的各条钢丝绳上。

如果一台多绳提升装置有“n”条钢丝，在所有钢丝绳上下述“影响因素”都相同的话，荷载即均匀分配到各钢丝绳上：A 钢丝绳弹性B 钢丝绳长度C 驱动滚筒绳槽直径D 均一的摩擦衬垫影响因素“A”可从已知的钢丝绳结构中查到，由于新绳、旧绳的弹性模数不同，所以多绳摩擦式提升机几根首绳必须同时更换，所更换的新绳必须选用同一生产厂家、同一批次生产的钢丝绳，尽量减少弹性模数的变化。

如果由于外部的原因，诸如钢丝绳遭遇猛烈拉力、意外损坏，使钢丝绳弹性发生变化，此时建议由厂家对钢丝绳进行无损探伤检测。

影响因素“B”由于现在普遍采用自动液压张力平衡装置，只需保证张力平衡油缸伸出量介于1/3到2/3之间，使每根张力平衡油缸有足够的伸出量或缩进量，就可以降低由于钢丝绳伸长量的不均而引起的张力差的变化。

摩擦衬垫国际标准解释说明以及概述1. 引言1.1 概述摩擦衬垫是一种广泛应用于工程机械、汽车制造、轨道交通等领域的关键性材料，它能够减少物体之间的磨损和摩擦力，提高设备的使用寿命和运行效率。

为了确保摩擦衬垫的质量稳定和互操作性，制定了一系列的国际标准。

本文旨在解释和说明摩擦衬垫国际标准，并对其进行概述。

1.2 文章结构本文将分为四个部分来讨论摩擦衬垫国际标准。

首先，在引言部分将对文章的内容进行简要介绍。

接下来，第二部分将详细解释摩擦衬垫国际标准的定义、背景以及制定过程和组织机构。

第三部分将从规格要求、测试方法和指标以及符号术语等方面对摩擦衬垫国际标准进行总体概括。

最后，在结论部分对摩擦衬垫国际标准的实施效果评估、对行业发展的推动作用以及未来可持续发展的展望进行讨论。

1.3 目的摩擦衬垫国际标准的目的在于确保市场上生产和销售的摩擦衬垫符合一定的质量和性能要求，以促进国际贸易和交流。

通过统一标准，可以提高产品开发和制造过程的规范性和可比性，同时也有助于降低生产成本，并确保用户获得安全可靠的产品。

理解和遵守这些国际标准对于制造商、供应商以及使用者来说都具有重要意义。

以上是引言部分内容，请根据需要进行修改。

2. 摩擦衬垫国际标准解释说明：2.1 标准的定义和背景：摩擦衬垫国际标准是指针对摩擦衬垫产品的制造、设计和使用过程中所需遵循的一系列规范和要求。

这些标准主要用于确保摩擦衬垫的质量和性能，并促进全球范围内的贸易和合作。

为了确保不同国家和地区生产的摩擦衬垫能够达到统一的技术水平，国际标准化组织（ISO）设立了相关工作组，通过专家委员会共同制定并更新这些国际标准。

这些标准通常基于各个国家现有的技术规范和经验总结，以及行业内相关研究成果。

2.2 标准的制定过程和组织机构：制定摩擦衬垫国际标准涉及多个阶段，包括提案、讨论、修订等环节，并需要广泛征求各方意见。

ISO下属设有专门负责制定机械工程相关标准的技术委员会（ISO/TC 123），该委员会派遣的工作组对摩擦衬垫标准进行具体制定。

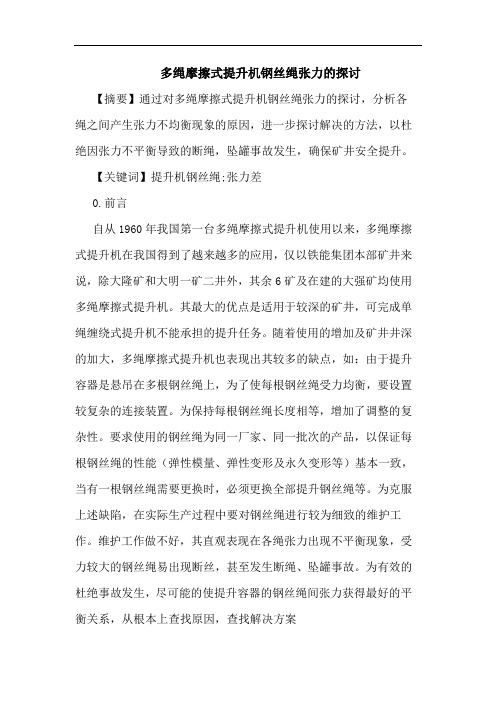

多绳摩擦式提升机钢丝绳张力的探讨【摘要】通过对多绳摩擦式提升机钢丝绳张力的探讨，分析各绳之间产生张力不均衡现象的原因，进一步探讨解决的方法，以杜绝因张力不平衡导致的断绳，坠罐事故发生，确保矿井安全提升。

【关键词】提升机钢丝绳;张力差0.前言自从1960年我国第一台多绳摩擦式提升机使用以来，多绳摩擦式提升机在我国得到了越来越多的应用，仅以铁能集团本部矿井来说，除大隆矿和大明一矿二井外，其余6矿及在建的大强矿均使用多绳摩擦式提升机。

其最大的优点是适用于较深的矿井，可完成单绳缠绕式提升机不能承担的提升任务。

随着使用的增加及矿井井深的加大，多绳摩擦式提升机也表现出其较多的缺点，如：由于提升容器是悬吊在多根钢丝绳上，为了使每根钢丝绳受力均衡，要设置较复杂的连接装置。

为保持每根钢丝绳长度相等，增加了调整的复杂性。

要求使用的钢丝绳为同一厂家、同一批次的产品，以保证每根钢丝绳的性能（弹性模量、弹性变形及永久变形等）基本一致，当有一根钢丝绳需要更换时，必须更换全部提升钢丝绳等。

为克服上述缺陷，在实际生产过程中要对钢丝绳进行较为细致的维护工作。

维护工作做不好，其直观表现在各绳张力出现不平衡现象，受力较大的钢丝绳易出现断丝，甚至发生断绳、坠罐事故。

为有效的杜绝事故发生，尽可能的使提升容器的钢丝绳间张力获得最好的平衡关系，从根本上查找原因，查找解决方案1.影响钢丝绳间张力的主要因素影响钢丝绳间张力不平衡的因数有很多，主要有下列几个方面：（1）摩擦轮缠绕半径不同，也就是绳槽直径的偏差。

对于直径大的绳槽，上升侧的张力越大，下方侧的张力就越小。

（2）每根钢丝绳的长度偏差。

实际上在悬挂新钢丝绳时，其长度不可能绝对相等，存在着安装误差，较短的钢丝绳过载，较长的钢丝绳欠载。

（3）钢丝绳虽要求每一根都是同类、同批次产品，但刚度也不相同，刚性大的过载，刚性小的欠载。

（4）摩擦衬块的弹性不同。

在实际生产过程中，选用摩擦衬块时，大多以衬块的耐磨性和摩擦系数为主，用以增加提升能力和衬块的服务年限，不注意绳间的张力差影响。

矿井液压提升机目录第1章矿井提升设备概述 (3)1.1提升机的定义 (3)1.2提升机的分类 (3)1.2.1 按用途分 (3)1.2.2 按拖动方式分 (3)1.2.3 按提升容器类型分 (3)1.2.4 按井筒的倾角分 (3)1.2.5 按提升机类型分 (3)1.3提升机的制动装置的功用、类型 (9)1.3.1 制动装置的功用 (9)1.3.2 制动装置的类型.................................................................................................. 错误!未定义书签。

1.4提升机型号的选用及制动器的设计类型 ............................................ 错误!未定义书签。

1.4.1提升机的选用........................................................................................................ 错误!未定义书签。

1.4.2制动器的设计类型 .............................................................................................. 错误!未定义书签。

2.1制动装置的有关规定和要求 ....................................................................... 错误!未定义书签。

2.2提升机制动器主要类型................................................................................... 错误!未定义书签。

K25摩擦衬垫与国产聚氨酯（PU）衬垫性能对比K25摩擦衬垫是洛阳百克特完全采用德国BECORIT公司生产的K25混合料，按照德国的生产工艺要求，在百克特设备下生产的摩擦衬垫。

K25混合料由25种不同的材料按照特殊的混炼工艺生产出的混合料。

目前知识产权尚属德国BECORIT公司。

百克特生产的K25在我国通过国内权威检测机构“国家矿山机械质量监督检验中心、中国矿业大学、洛阳矿山机械工程设计研究院”进行检测，完全符合中华人民共和国机械行业标准（JB/T10347-2002），质量达到国际先进水平。

该衬垫是替代国产PVC衬垫的理想产品。

洛阳百克特是德国BECORIT公司K25摩擦衬垫在中国的唯一指定代理商。

买正品K25摩擦衬垫认准百克特. BECORIT K25摩擦衬垫主要技术参数技术优势及应用：▲摩擦系数高、耐磨性能好。

▲吸收钢丝绳振动能，防止钢丝绳扭转▲抗通透性大，并抗各种油和侵蚀性液体。

▲由于K25的合适硬度，它具有很好的绳槽可车削性。

▲国内进口提升机配套使用的BECORIT K25衬垫市场研究显示，BECORIT K25衬垫在设备正常运转情况下，使用寿命是5～8年，是我国大、中型矿井提升机首选摩擦衬垫。

Becorit K25摩擦衬垫主要应用于地面的矿山机械设备—摩擦式提升机的摩擦轮上。

K25高性能摩擦衬垫现已成为国产新型摩擦式提升机的首选产品，是国内大型提升机制造企业：已是上海冶金矿山机械厂、中信重工机械公司定点配套企业,在国内各大煤业集团使用中均获得好评。

通过两个表格的对比我们可以看出来聚氨酯（PU）摩擦衬垫各项性能指标都没有becorit 好分析如下▲摩擦系数较低，不稳定、耐磨性能不好。

容易发生滑绳，甩块情况。

▲经过氧化处理容易腐蚀，脆化。

▲PU弹性大，绳槽不易车削。

不易绳槽车削就造就了摩擦衬垫后期维护的困难。

以上内容来源于百克特如需转载请注意出处！。

主井提升系统改造方案及验算根据我矿实际生产情况，为了满足生产需要，扩大生产能力，提高经济效益，现决定对制约我矿生产能力的主井提升系统进行改造，以满足生产需要，具体改造方案如下：一、提升系统现状我矿主井井筒直径Ø4.5m，装备一对6T多绳箕斗，一台JKM-2.8/4（II）型多绳摩擦式提升机，矿井初期设计生产能力为45万吨/年，提升高度521.97m，根据设计院设计标准，我矿最大提升能力为72万吨/年（一钩6T、25钩/时、16小时/天、300天）。

我矿主井提升机为洛阳矿山机械厂上世纪八十年代生产的JKM系列提升机，根据出厂技术参数及说明书，钢丝绳最大静张力30T，钢丝绳最大静张力差9.5T，最大提升速度11.8m/s，传动方式分为单机拖动和双机拖动，单机最大输入功率为800KW，双机最大输入功率为1000KW，目前在用的为单机800KW拖动，已经达到最大设计标准，更换大功率的电动机已不能实现拖动，建议采用双电机（2×800KW）拖动，使现有提升机达到其最大提升能力。

二、改造方案根据我矿现有情况，主井提升机改造方案如下：1、不更换箕斗，现有单机拖动改为双机拖动，使现有提升机达到最大提升能力。

我矿箕斗为6T，根据实际装煤情况干煤可装7T、湿煤可装9T，按8T 计算，提升机、电动机、钢丝绳、防滑系统等均能满足生产要求（验算详见附件二），全年出煤96万吨（一钩8T、25钩/时、16小时/天、300天），此种方案须由现在的单机拖动改为双机拖动，电控系统需全部进行更换高压变频系统，更换为高压变频系统的优点：变频调速系统节省了电阻调速环节，对车房环境温度有很大的改善，变频调速可有效减少重物下放和制动时的能量损失，节约电能；变频调速在电动机运行方面的优势，减少换向不当而烧毁电动机的问题。

变频调速加减速时间比较平缓，起动电流较小，可以进行较高频率的起停。

变频调速系统制动时，变频器可以利用自己的制动回路，将电能回馈给供电电网；改成双电机拖动后，可降低单台电动机的输出功率，增加电动机使用寿命，同时更换为变频系统运行稳定可靠，调速特性优越，能实现自动化控制。

提升机高性能摩擦衬垫的使用情况分析衬垫是摩擦式提升机摩擦轮上的一个关键零件, 其决定摩擦轮与钢丝绳间的动力传输能力。

衬垫与钢丝绳构成对偶摩擦副, 其摩擦系数的高低直接影响着提升的性能, 如提升能力、工作效率和安全性等。

在国内, 按摩擦系数的高低将衬垫分为普通衬垫和高性能衬垫两种。

高性能摩擦衬垫是指在各种工况条件下摩擦系数许用值都大于或等于0.25的衬垫, 而普通衬垫通常只有0.20。

因此高性能衬垫的摩擦系数比普通衬垫高出20% , 可以大大提高提升机的性能。

我国1995 年开始生产衬垫摩擦系数为0.25 的提升机, 摩擦系数小于0.25 的摩擦式提升机的生产日渐萎缩。

提升机高性能摩擦衬垫的使用情况分析国外衬垫发展情况：摩擦式提升机最早是由国外研制开发的, 到六、七十年代已经开始使用涂脂状态下摩擦系数为025 的衬垫。

其中性能较好的有德国BECORIT 公司的K25 衬垫、KUEPER 公司的TEKAPLAS 衬垫和法国WALTER 公司的OXE 衬垫。

国外资料显示的上述衬垫摩擦系数见表1。

测试条件为: 压力2 MPa, 速度7 mm,温度20℃。

提升机高性能摩擦衬垫的使用情况分析德国BECORIT 公司是世界著名的摩擦材料生产企业, 其产品共有三大系数100 多个品种, 产品获得国际ISO9001 质量体系及14001 环保体系的认证。

其中专为摩擦式提升机配套的K25 衬垫远以其稳定的产品性能随世界著名提升机生产厂家ABB 公司、GHH 公司、SIEMENZ 公司、SIEMAG 公司生产的提升机远销世界五大洲70 多个国家。

根据国际市场调查, K25 衬垫在国际提升机配套的衬垫领域占有80% 的市场份额, 具有极高的知名度。

国内衬垫发展情况：20 世纪80 年代初, 国内开始研制高性能摩擦衬垫, 并被列为国家“六五”科研攻关课题。

经过几年的努力开发出国内第一种牌号为G-130 的高性能摩擦衬垫,并于1985 年通过技术鉴定,但一直未做产品鉴定工作。

K25高性能摩擦衬垫高性能体现一K25摩擦衬垫应用K25高性能摩擦衬垫是矿井、煤矿、金属矿、提升机摩擦轮衬垫上的主要产品。

K25高性能摩擦衬垫的高性能主要表面在哪几方面百克特带您一起来解析下K25衬垫的高性能二K25高性能摩擦衬垫体现1 K25高性能摩擦衬垫具有合适的硬度K25摩擦衬垫的硬度在52-56之间。

这个硬度是最合适硬度区间。

我们都知道矿用提升机非金属材料硬度都较低，国内很多摩擦衬垫大多在衬垫材料中添加高硬度物质，这些高硬度物质会对钢丝绳造成一定量的损伤。

如镀锌钢丝绳镀锌层使用不久就磨损情况。

K25摩擦衬垫则是含有特殊材料研发压制而成。

具有合适硬度。

同时也决定了K25摩擦衬垫具有很好的绳槽可车削性2 K25高性能摩擦衬垫具有很高的弹性K25摩擦衬垫的弹性良好。

我们都知道摩擦衬垫的弹性对设备运转平稳起着重要的作用。

高速运转的钢丝绳必然会产生抖动和振动，衬垫具有一定的弹性，当抖动或振动的钢丝绳与衬垫接触时，衬垫可以通过变形来吸收钢丝绳振动或抖动能若衬垫较硬，变形能力差，根据作用力与反作用力原理，振动或抖动力又会反作用到钢丝绳上，也会引起钢丝绳断丝。

3 K25高性能摩擦衬垫具有高耐磨性K25摩擦衬垫的磨损率(10-6cm3/KN.m)<6 这个决定了K25摩擦衬垫具有很长的使用寿命，研究发现K25摩擦衬垫较普通衬垫使用寿命的一倍以上。

4 K25高性能摩擦衬垫具有很高的摩擦系数K25摩擦衬垫摩擦系最大摩擦系数(干燥或淋水状态) µ=0.65 许用摩擦系数(油脂状态下) µ≥0.25 这个是国内任何一种摩擦衬垫都无法取代的。

同时这种摩擦系数在工况条件发生变化的时候也不容易发生变化，大大加强了摩擦衬垫的稳定性。

陶瓷衬垫产品知识点总结一、材料陶瓷衬垫一般采用氧化铝陶瓷、氧化铝陶瓷泥、碳化硅陶瓷等材料制成。

这些陶瓷材料具有高硬度、耐磨、耐高温、耐腐蚀的特点，适用于各种恶劣环境下的工作条件。

1.氧化铝陶瓷氧化铝陶瓷是一种由氧化铝粉末经过成型、烧结等工艺制成的陶瓷材料。

它具有硬度高、抗压强度大、耐磨损能力强的特点，适合用于破碎、研磨等颗粒物料的输送系统中。

2.氧化铝陶瓷泥氧化铝陶瓷泥是一种由氧化铝粉末与粘结剂等混合制成的浆料，经过成型、干燥、烧结等工艺制成的陶瓷材料。

它不仅具有氧化铝陶瓷的耐磨性能，还具有较好的粘结性和塑性，能够适用于各种形状的衬垫制作。

3.碳化硅陶瓷碳化硅陶瓷是一种由碳化硅粉末经过烧结等工艺制成的陶瓷材料。

它具有硬度高、耐磨损能力强、耐高温等特点，适用于高温、高速、高粘度等条件下的工作环境。

以上这些材料都具有高硬度、耐磨、耐高温、耐腐蚀等特点，能够满足不同工作条件下的需求。

二、特点陶瓷衬垫具有以下特点：1.耐磨性能好：采用高硬度的陶瓷材料制成，具有良好的耐磨性能，能够有效保护设备的工作部件，延长设备的使用寿命。

2.耐高温性能好：陶瓷材料具有良好的耐高温性能，能够在高温工作环境下保持稳定的性能，不易变形、破裂。

3.耐腐蚀性能好：由于采用了耐腐蚀的陶瓷材料制成，能够在酸、碱等腐蚀性介质中长期工作，不易发生损坏。

4.安装简便：陶瓷衬垫一般采用螺栓固定在设备上，安装简便，能够有效保护设备不受损坏。

5.维护成本低：由于具有较长的使用寿命和良好的耐磨、耐腐蚀性能，维护成本较低，能够有效降低设备的维护成本。

三、适用范围由于陶瓷衬垫具有高耐磨、耐腐蚀、耐高温等特点，适用范围广泛，主要包括以下几个方面：1.矿山行业：用于破碎、研磨、输送等设备的保护和支撑。

2.冶金行业：用于高温、高速、高粘度等条件下的设备的保护和支撑。

3.水泥行业：用于储料、破碎、研磨等设备的保护和支撑。

4.电力行业：用于煤粉输送、灰渣排放等设备的保护和支撑。
