高考物理一轮复习第二章相互作用5实验三验证力的平行四边形定则课件
②F 合的大小为________N，F 合与拉力 F 的夹角的正切值为________． 若 F 合与拉力 F 的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了 力的平行四边形定则．
[解析] (1)由测力计的读数规则可知，读数为 4.0 N. (2)①利用平行四边形定则作图； ②由图可知 F 合＝4.0 N，从 F 合的顶点向 x 轴和 y 轴分别作垂线，顶点的横坐标对应长 度为 1 mm，顶点的纵坐标长度为 20 mm，则可得出 F 合与拉力 F 的夹角的正切值为 0.05.
【典题例析】 (2020·云南昆明教学质量检测)某学生实验小组设计了一个“验证力的平行四边形 定则”的实验，装置如图甲所示，在竖直放置的木板上部附近两侧，固定两个力传感器， 同一高度放置两个可以移动的定滑轮，两根细绳跨过定滑轮分别与两力传感器连接，在 两细绳连接的结点 O 下方悬挂钩码，力传感器 1、2 的示数分别为 F1、F2，调节两个定 滑轮的位置可以改变两细绳间的夹角．实验中使用若干相同的钩码，每个钩码质量均为 100 g，取 g＝9.8 m/s2.
(2)本实验采用的科学方法是________．
A．理想实验法
B．等效替代法
C．控制变量法
D．建立物理模型法
休息时间到啦
同学们，下课休息十分钟。现在是休息时间，你们 休息一下眼睛，
看看远处，要保护好眼睛哦~站起来动一动，久坐 对身体不好哦~
解析：(1)由实验原理可知本实验利用等效替代法来验证“力的平行四边形定则”，图甲 中钩码的重力即合力大小，细线方向即合力方向，所以应记录钩码的个数(细线上的拉力)、 结点 O 的位置和细线方向，在用钩码和弹簧测力计一起拉橡皮筋时，一定要将橡皮筋与 细线结点的位置与步骤 B 中结点的位置 O 重合，此时应记录钩码个数、弹簧测力计示数 及对应的细线方向，分析图乙中结点的受力情况可得水平方向有 4mgcos α＝Fcos β，代 入数据得弹簧测力计的示数应为 F＝3mg＝1.5 N. (2)由(1)知是等效替代法． 答案：(1)钩码的个数(细线上的拉力) 1.5 (2)B
2018年高考物理一轮复习课件：必修1 第二章 实验三 验证力的平行四边形定则 精品
热点二 跟踪训练
[解析] (1)由胡克定律得，橡皮筋拉力与橡皮筋伸长量关系为 F ＝k(l－l0)．根据表格数据，在坐标系中描点、连线，如图甲所示， 求得斜率 k＝50 N/m，l0＝10.0 cm. (2)当 OA＝6.00 cm，OB＝7.60 cm 时，橡皮筋的长度为 l＝13.60 cm，FOA＝FOB＝k(l－l0)＝1.80 N. (3)如图乙所示
热点一 跟踪训练
1．(2017·山东滕州一中月考)在“验证力的平行四边形定则”的实验 中，某小组利用如图甲所示的装置完成实验，橡皮条的一端 C 固定在 木板上，用两只弹簧测力计把橡皮条的另一端拉到某一确定的 O 点．
热点一 跟踪训练
(1)下列叙述正确的是( ) A．该实验中 CO 的拉力是合力，AO 和 BO 的拉力是分力 B．两次操作必须将橡皮条和绳的结点拉到相同位置 C．实验中 AO 和 BO 的夹角应尽可能大 D．在实验中，弹簧测力计必须保持与木板平行，读数时视线要正对弹簧 测力计的刻度线 E．实验中，只需记录弹簧测力计的读数和 O 点的位置 (2)对数据处理后得到如图乙所示的图线，则 F 与 F′两力中，方向一定 沿 CO 方向的是________． (3)本实验采用的科当长一些，可以减小实验误差 B．在用力拉弹簧测力计时，拉力应沿弹簧测力计的轴线方向 C．在作力 F1、F2 的图示时，必须选取同样的标度，而作 F′的图示时， 可以选取不同的标度 D．最后，连接 F1、F2 和 F′三个力的末端，验证所得图形是不是平行 四边形
热点一
热点一 跟踪训练
解析：该实验中 CO 的拉力与 AO 和 BO 的拉力平衡，即 CO 的 拉力与 AO 和 BO 的拉力的合力等大反向，A 错；本实验利用等 效法验证平行四边形定则，故两次操作必须将橡皮条和绳的结点 拉到相同位置，B 对；实验中 AO 和 BO 的夹角应适度，C 错； 在实验中，弹簧测力计必须保持与木板平行，读数时视线要正对 弹簧测力计的刻度线，D 对；实验中，需记录弹簧测力计的读数、 拉力的方向和 O 点的位置，E 错． 答案：(1)BD (2)F′ (3)等效替代
2018高考物理大一轮复习第2章相互作用实验3验证力的平行四边形定则课件
[典例 3] 某同学找到一条遵循胡克定律的橡皮条来验证力 的平行四边形定则，设计了如下实验：
(1)将橡皮条的两端分别与两条细线相连，测出橡皮条的原长； (2)将橡皮条一端用细线固定在竖直板上的 M 点，在橡皮条的 中点 O 再用细线系一重物，重物自然下垂，如图甲所示； (3)将橡皮条另一端用细线固定在竖直板上的 N 点，如图乙所 示．
五、数据处理 1．用铅笔和刻度尺从力的作用点(位置 O)沿着两绳套的方向 画直线，按选定的标度作这两只弹簧测力计的拉力 F1 和 F2 的图 示，利用刻度尺和三角板以 F1 和 F2 为邻边作平行四边形，过 O 点画平行四边形的对角线，即为合力 F 的图示． 2．用刻度尺从 O 点按同样的标度沿记录的方向作出实验步骤 中弹簧测力计的拉力 F′的图示． 3．比较 F 与 F′是否完全重合或几乎完全重合，从而验证平 行四边形定则．
(1)如果没有操作失误，图乙中的 F 与 F′两力中，方向一定
沿 AO 方向的是________．
(2)本实验采用的科学方法是________．
A．理想实验法
B．等效替代法
C．控制变量法
D．建立物理模型法
(3)实验时，主要的步骤是： A．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把 白纸钉在方木板上； B．用图钉把橡皮条的一端固定在板上的 A 点，在橡皮条的 另一端拴上两条细绳，细绳的另一端系着绳套； C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条， 使橡皮条伸长，结点到达某一位置 O.记录下 O 点的位置，读出两 个弹簧测力计的示数；
六、误差分析
七、注意事项 1．位置不变：在同一次实验中，使橡皮条拉长时结点的位置 一定要相同． 2．角度合适：用两个弹簧测力计钩住细绳套互成角度地拉橡 皮条时，其夹角不宜太小，也不宜太大，以 60°～100°之间为宜．
2018年高考物理复习实验3 验证力的平行四边形定则
• 解题探究：(1)两个分力F1、F2分别沿哪个 方向？ • (2)合力F3沿哪个方向？ • (3)“用弹簧测力计先后两次将橡皮筋拉伸 到相同长度，发现读数不相同”说明了什 么？ • 答案：(1)两个分力F1、F2分别沿OP1、OP2 方向。 • (2)合力F3沿OP3方向。 • (3)说明橡皮筋多次拉伸后劲度系数发生了
核心考点突破
•实验操作及结果分析
小明通过实验验证力的平行四边形定 则。 导学号 51342228 (1)实验记录纸如图 1 所示，O 点为橡皮筋被拉伸 后伸长到的位置，两弹簧测力计共同作用时，拉力 F1 和 F2 的方向分别过 P1 和 P2 点；一个弹簧测力计拉橡 皮筋时，拉力 F3 的方向过 P3 点。三个力的大小分别 为：F1＝3.30N、F2＝3.85N 和 F3＝4.25N。请根据图 中给出的标度作图求出 F1 和 F2 的合力。
• (2)仔细分析实验，小明怀疑实验中的橡皮
筋被多次拉伸后弹性发生了变化，影响实
验结果。他用弹簧测力计先后两次将橡皮
筋拉伸到相同长度，发现读数不相同，于
是进一步探究了拉伸过程对橡皮筋弹性的
影响。
• 实验装置如图2所示，将一张白纸固定在竖
直放置的木板上，橡皮筋的上端固定于O
点，下端N挂一重物。用与白纸平行的水
• 六、注意事项 • (1)正确使用弹簧测力计：①本实验需要选 用规格相同的两只弹簧测力计；②使用时 读数尽量大，但不能超出范围；③被测力 的方向与轴线方向要一致；④读数时应正 对、平视刻度。 • (2)位置不变：在同一次实验中，橡皮筋拉 长后，结点O的位置必须保持不变。 • (3)角度合适：用两只弹簧测力计钩住细绳 套互成角度地拉橡皮筋时，夹角不宜太大 也不宜太小，以60°～100°为宜。
第2章_4实验：验证力的平行四边形定则
（2009· 山东）请完成以下两小题. 某同学在家中尝试验证平行四边形定则， 他找到三条相同的橡皮筋（遵循胡克定律） 和若干小重物，以及刻度尺、三角板、铅 笔、细绳、白纸、钉子，设计了如下实验： 将两条 橡皮筋的一端分别挂在墙上的
两个钉子A、B上，另一端与第
图2-4-3
(1)为完成实验，下述操作中必需的是 . a.测量细绳的长度 b.测量橡皮筋的原长 c.测量悬挂重物后橡皮筋的长度 d.记录悬挂重物后结点O的位置 (2)钉子位置固定，欲利用现有器材，改变条件再次 验证，可采用的方法是 .
(5)记下测力计的读数F′和细绳方向，按同一比例 做出这个力的图示.比较这个实测合力F′和按平行 四边形法则求出的合力F，看它们的大小和方向是 否相同. (6)改变两测力计拉力的大小和方向，重做两次实 验，从实验中得出结论. 答案：(4)(3)(1)(2)(5)(6)
2.验证力的平行四边形定则实验方法的拓 展和迁移
将下述实验步骤按正确顺序排列应 是 . (1)在白纸上按比例做出两个力F1和F2的图示，根据平 行四边形定则作图求出合力F. (2)只用一只测力计，通过细绳把橡皮条的结点拉到同 样的位置. (3)记下两测力计读数，描出两细绳的方向.
(4)在水平放置的木板上，垫一张白纸，用图钉固 定，把橡皮条的一端固定在板上P点，用两条细绳 连接在橡皮条的另一端，通过细绳同时用两个测 力计互成角度地拉橡皮条，使橡皮条与细绳的连 接点到达某一位置，并记下此位置.
第二章
相互作用
4 实验：验证力的平行四边形定则
1.验证力的平行四边形定则实验的正确操作 在“验证力的平行四边形定则”的实验中，其中 的三个实验步骤如下： (1)在水平放置的木板上垫一张白纸，用图钉固定， 把橡皮条的一端固定在木板上，另一端拴两根细线， 通过细线同时用两个测力计互成角度地拉橡皮条， 使它与细线的结点到达某一位置O点，在白纸上记 下O点和两测力计的读数F1和F2.
两个钉子A、B上，另一端与第
图2-4-3
(1)为完成实验，下述操作中必需的是 . a.测量细绳的长度 b.测量橡皮筋的原长 c.测量悬挂重物后橡皮筋的长度 d.记录悬挂重物后结点O的位置 (2)钉子位置固定，欲利用现有器材，改变条件再次 验证，可采用的方法是 .
(5)记下测力计的读数F′和细绳方向，按同一比例 做出这个力的图示.比较这个实测合力F′和按平行 四边形法则求出的合力F，看它们的大小和方向是 否相同. (6)改变两测力计拉力的大小和方向，重做两次实 验，从实验中得出结论. 答案：(4)(3)(1)(2)(5)(6)
2.验证力的平行四边形定则实验方法的拓 展和迁移
将下述实验步骤按正确顺序排列应 是 . (1)在白纸上按比例做出两个力F1和F2的图示，根据平 行四边形定则作图求出合力F. (2)只用一只测力计，通过细绳把橡皮条的结点拉到同 样的位置. (3)记下两测力计读数，描出两细绳的方向.
(4)在水平放置的木板上，垫一张白纸，用图钉固 定，把橡皮条的一端固定在板上P点，用两条细绳 连接在橡皮条的另一端，通过细绳同时用两个测 力计互成角度地拉橡皮条，使橡皮条与细绳的连 接点到达某一位置，并记下此位置.
第二章
相互作用
4 实验：验证力的平行四边形定则
1.验证力的平行四边形定则实验的正确操作 在“验证力的平行四边形定则”的实验中，其中 的三个实验步骤如下： (1)在水平放置的木板上垫一张白纸，用图钉固定， 把橡皮条的一端固定在木板上，另一端拴两根细线， 通过细线同时用两个测力计互成角度地拉橡皮条， 使它与细线的结点到达某一位置O点，在白纸上记 下O点和两测力计的读数F1和F2.
高考物理一轮复习 第二章 相互作用 实验三 验证力的平行四边形定则(2021年最新整理)

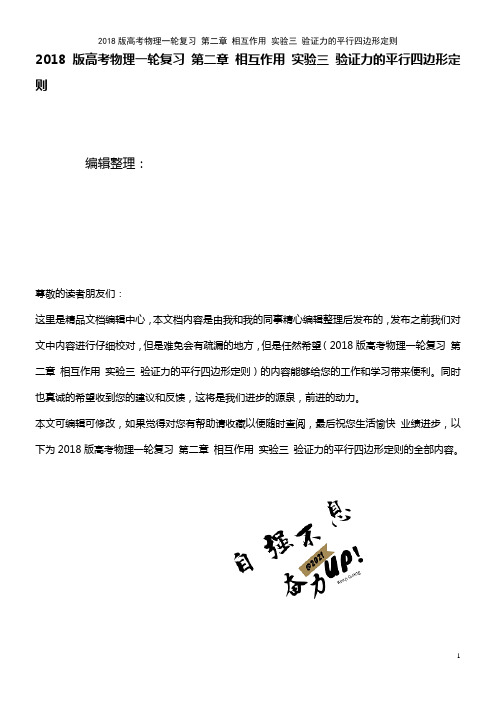

2018版高考物理一轮复习第二章相互作用实验三验证力的平行四边形定则编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018版高考物理一轮复习第二章相互作用实验三验证力的平行四边形定则）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018版高考物理一轮复习第二章相互作用实验三验证力的平行四边形定则的全部内容。
实验三验证力的平行四边形定则一、实验目的1．验证互成角度的两个共点力合成时的平行四边形定则。
2．学会用作图法处理实验数据和得出实验结论.二、实验器材方木板、白纸、弹簧测力计(两只)、橡皮条、细绳套（两个)、三角板、刻度尺、图钉（几个)、铅笔。
突破点(一）实验原理与操作[典例1] 某同学做“验证力的平行四边形定则"的实验情况如图甲所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB和OC为细绳。
图乙是在白纸上根据实验结果画出的图。
(1)如果没有操作失误，图乙中的F与F′两力中，方向一定沿AO方向的是________。
(2）本实验采用的科学方法是________。
A．理想实验法B．等效替代法C．控制变量法 D．建立物理模型法(3）实验时，主要的步骤是：A．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上；B．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套；C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O。
记录下O点的位置，读出两个弹簧测力计的示数；D．按选好的标度，用铅笔和刻度尺作出两只弹簧测力计的拉力F1和F2的图示，并用平行四边形定则求出合力F;E．只用一只弹簧测力计，通过细绳套拉橡皮条使其伸长,读出弹簧测力计的示数,记下细绳的方向，按同一标度作出这个力F′的图示；F．比较F′和F的大小和方向，看它们是否相同，得出结论.上述步骤中：①有重要遗漏的步骤的序号是________和________；②遗漏的内容分别是__________________和______________________.[答案] (1)F′（2)B（3）①C E ②记下两条细绳的方向把橡皮条的结点拉到同一位置［由题引知·要点谨记]1。
高考物理一轮复习 第2章 研究物体间的相互作用 实验三 验证力的平行四边形定则课件.pptx
实验三 验证力的平行四边形定则
1
考点一 对实验原理及误差分析的考查
【例1】 (2016·东营模拟)李明同学在做“验证力 的平行四边形定则”实验时，利用坐标纸记下了橡 皮筋的结点位置O点以及两个弹簧测力计拉力的大 小，如图所示.
2
(1)试在图中作出无实验误差情况下F1和F2的合力图示，并用F 表示此力. (2)(多选)有关此实验，下列叙述正确的是___________. A．两弹簧测力计的拉力可以同时比橡皮筋的拉力大 B．橡皮筋的拉力是合力，两弹簧测力计的拉力是分力 C．两次拉橡皮筋时，需将橡皮筋结点拉到同一位置O.这样做 的目的是保证两次弹簧测力计拉力的效果相同 D．若只增大某一个弹簧测力计的拉力大小而要保证橡皮筋结 点位置不变，只需调整另一个弹簧测力计拉力的大小即可
出量程，请您提出两个解决办法．
7
解析：(1)由题图知，弹簧测力计A的分度值为0.2 N，读 数为3.6 N. (2)验证力的平行四边形定则，一定要记好合力与两分力 的大小与方向，与结点位置无关，D错；M的重力即合力， A对；测量前弹簧测力计调零才能测量准确，B对；拉线 与木板平行才能保证力在木板平面内，C对．
4
ቤተ መጻሕፍቲ ባይዱ
答案：(1)如图所示．
(2)AC
5
考点二 对实验过程及数据处理的考查
【例2】 (2016·大庆模拟)某同学用如图所示的实验装 置来验证“力的平行四边形定则”．弹簧测力计A挂于固 定点P，下端用细线挂一重物M.弹簧测力计B的一端用细 线系于O点，手持另一端向左拉，使结点O静止在某位 置．分别读出弹簧测力计A和B的示数，并在贴于竖直木 板的白纸上记录O点的位置和拉线的方向．
8
(3) 对 O 点 受 力 分 析 如 图 所 示 ， 可 见 若 减 小 FOA ， 可 调 节 FOB的大小或方向、调节OA方向或减小物重G等．
1
考点一 对实验原理及误差分析的考查
【例1】 (2016·东营模拟)李明同学在做“验证力 的平行四边形定则”实验时，利用坐标纸记下了橡 皮筋的结点位置O点以及两个弹簧测力计拉力的大 小，如图所示.
2
(1)试在图中作出无实验误差情况下F1和F2的合力图示，并用F 表示此力. (2)(多选)有关此实验，下列叙述正确的是___________. A．两弹簧测力计的拉力可以同时比橡皮筋的拉力大 B．橡皮筋的拉力是合力，两弹簧测力计的拉力是分力 C．两次拉橡皮筋时，需将橡皮筋结点拉到同一位置O.这样做 的目的是保证两次弹簧测力计拉力的效果相同 D．若只增大某一个弹簧测力计的拉力大小而要保证橡皮筋结 点位置不变，只需调整另一个弹簧测力计拉力的大小即可
出量程，请您提出两个解决办法．
7
解析：(1)由题图知，弹簧测力计A的分度值为0.2 N，读 数为3.6 N. (2)验证力的平行四边形定则，一定要记好合力与两分力 的大小与方向，与结点位置无关，D错；M的重力即合力， A对；测量前弹簧测力计调零才能测量准确，B对；拉线 与木板平行才能保证力在木板平面内，C对．
4
ቤተ መጻሕፍቲ ባይዱ
答案：(1)如图所示．
(2)AC
5
考点二 对实验过程及数据处理的考查
【例2】 (2016·大庆模拟)某同学用如图所示的实验装 置来验证“力的平行四边形定则”．弹簧测力计A挂于固 定点P，下端用细线挂一重物M.弹簧测力计B的一端用细 线系于O点，手持另一端向左拉，使结点O静止在某位 置．分别读出弹簧测力计A和B的示数，并在贴于竖直木 板的白纸上记录O点的位置和拉线的方向．
8
(3) 对 O 点 受 力 分 析 如 图 所 示 ， 可 见 若 减 小 FOA ， 可 调 节 FOB的大小或方向、调节OA方向或减小物重G等．
高考物理一轮复习第二章相互作用第5讲实验：验证力的
答案 D
2．(实验操作)在做“验证力的平行四边形定则”实验时，下面列出的 措施中，不利于改进实验结果的是( )
A．橡皮条弹性要好，拉到 O 点时拉力应适当大些 B．两个分力 F1 和 F2 间的夹角要尽量大些 C．拉橡皮条时，橡皮条、细绳和弹簧测力计平行贴近木板面 D．拉橡皮条的绳要细，而且要稍长一些
第二章
相互作用 第5讲 实验：验证力的平行四边形定则
微知识 验证力的平行四边形定则 1．实验目的 验证互成角度的两个力合成时的平行四边形定则。 2．实验原理 等效法：使一个力 F′的作用效果和两个力 F1、F2 的作用效果相同，都是 使同一条一端固定的橡皮条伸长到某点，所以这个力 F′就是那两个力 F1 和 F2 的合力。作出力 F′的图示，再根据平行四边形定则作出力 F1 和 F2 的合力 F 的图示，比较 F 和 F′的大小和方向是否相同。
3．实验器材 方木板，白纸，弹簧测力计(两个)，三角板，刻度尺，图钉(若干个)，细 芯铅笔，橡皮条，细绳套(两个)。
4．实验步骤 (1)用图钉把白纸钉在水平桌面上的方木板上。 (2)用图钉把橡皮条的一端固定在 A 点，橡皮条的另一端拴上两个细绳套。 (3)用两个弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条 伸长到某一位置 O，如图所示，记录 两弹簧测力计 的读数，用铅笔描下 O 点的位置及此时两细绳套的方向。
解析 拉力“适当”大些能减小误差；而夹角“尽量”大些，则使作 图误差变大；因此选 B 项。
答案 B
微考点·悟方法
学生用书P034
微考点 1 实验操作和误差分析 核|心|微|讲
本实验的原理是两个力共同作用的效果与一个力作用的效果相同，实 验中应正确使用器材，实验中应记录哪些数据，并理解这样做的原因。
2．(实验操作)在做“验证力的平行四边形定则”实验时，下面列出的 措施中，不利于改进实验结果的是( )
A．橡皮条弹性要好，拉到 O 点时拉力应适当大些 B．两个分力 F1 和 F2 间的夹角要尽量大些 C．拉橡皮条时，橡皮条、细绳和弹簧测力计平行贴近木板面 D．拉橡皮条的绳要细，而且要稍长一些
第二章
相互作用 第5讲 实验：验证力的平行四边形定则
微知识 验证力的平行四边形定则 1．实验目的 验证互成角度的两个力合成时的平行四边形定则。 2．实验原理 等效法：使一个力 F′的作用效果和两个力 F1、F2 的作用效果相同，都是 使同一条一端固定的橡皮条伸长到某点，所以这个力 F′就是那两个力 F1 和 F2 的合力。作出力 F′的图示，再根据平行四边形定则作出力 F1 和 F2 的合力 F 的图示，比较 F 和 F′的大小和方向是否相同。
3．实验器材 方木板，白纸，弹簧测力计(两个)，三角板，刻度尺，图钉(若干个)，细 芯铅笔，橡皮条，细绳套(两个)。
4．实验步骤 (1)用图钉把白纸钉在水平桌面上的方木板上。 (2)用图钉把橡皮条的一端固定在 A 点，橡皮条的另一端拴上两个细绳套。 (3)用两个弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条 伸长到某一位置 O，如图所示，记录 两弹簧测力计 的读数，用铅笔描下 O 点的位置及此时两细绳套的方向。
解析 拉力“适当”大些能减小误差；而夹角“尽量”大些，则使作 图误差变大；因此选 B 项。
答案 B
微考点·悟方法
学生用书P034
微考点 1 实验操作和误差分析 核|心|微|讲
本实验的原理是两个力共同作用的效果与一个力作用的效果相同，实 验中应正确使用器材，实验中应记录哪些数据，并理解这样做的原因。
实验三验证力的平行四边形定则(新课标)
识
梳 理
要，本题应该选 D.
理
纸，用图钉把白纸固定在方木板上．
限 时 规 范
特
2．用图钉把橡皮条的一端固定在板上的 A 点，在橡皮 训
条的另一端拴上两条细绳，细绳的另一端各系上细绳套．
典 例 精 析
必修一
第二章 相互作用
金版教程
高三物理
基
础 知
3．用两个弹簧测力计分别钩住细绳
识
梳 理
套，互成角度地拉橡皮条，将结点拉到
限 时 规
基 础
尤其是竖直放置的那个弹簧测力计是倒置的，它的读数是 2.5
知
识 梳
N(而不是 3.5 N)，水平放置的弹簧[答案] (1)4.0 2.5
特 训
(2)如图所示
典 例 精 析
必修一
第二章 相互作用
金版教程
高三物理
[练习 2] [2011·江苏]某同学用如图所示的实验装置来
绳，每根细绳分别连接着一个量程为 5 N、最小刻度为 0.1 N
限 时 规
范
的弹簧测力计，沿着两个不同的方向拉弹簧测力计．当橡皮 特
训
筋的活动端拉到 O 点时，两根细绳相互垂直，如图所示，这
典 时弹簧测力计的读数可从图中读出．
例 精 析
必修一
第二章 相互作用
金版教程
高三物理
基
础
知
识 梳 理
限 时 规
知
识 梳 理
接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个 限
时
点，去掉细绳套后，再将所标点与 O 点连接，即可确定力的
规 范
特
方向．
训
6．在同一次实验中，画力的图示所选定的标度要相同，
高考物理大一轮复习 第二章 第6讲 实验三 验证力的平行四边形定则课件
6．比较F′与用平行四边形定则求得的合力F，在实验误差 允许的范围内是否相等．
7 ． 改 变 两 个 分 力 F1 和 F2 的 大 小 和 夹 角 ， 再 重 复 实 验 两 次，比较每次的F与F′是否在实验误差允许的范围内相等．
五、注意事项 1．在同一次实验中，使橡皮条拉长时，结点O的位置一定 要相同． 2．用两个弹簧测力计钩住细绳套互成角度地拉橡皮条 时，夹角不宜太大也不宜太小，在60°～90°为宜． 3．读数时应注意使弹簧测力计与木板平行，并使细绳套 与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳 和弹簧测力计的限位孔之间有摩擦．读数时眼睛要正视弹簧测 力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下， 拉力的数值尽量大些．
第二章 物体间的相互作用
第6讲 实验三：验证力的平行四边形定则
一、实验目的 验证互成角度的两个力合成的平行四边形定则． 二、实验原理 如果使F1、F2的共同作用效果与另一个力F′的作用效果相 同(使橡皮条在某一方向伸长一定的长度)，看F1、F2用平行四 边形定则求出的合力F与力F′是否在实验误差允许的范围内大 小相等、方向相同，如果结果在实验误差允许的范围内，就验 证了力的平行四边形定则．
(3)在图2－6－2丙作出F1和F2的合力F及拉力F′的图示． (4)对比F和F′的大小和方向，发现它们不是完全一致的， 其可能的原因是______________________．(填一个原因)
图 2－6－2
【答案】(1)O的位置 (2)5.0 (3)如右图所示． (4)测量存在误差；作图没有画准；弹簧测力计自身重力的 影响；滑轮与绳之间的摩擦力等．
4．用铅笔描下结点O的位置和 两个细绳套的方向，并记录弹簧测 力计的读数．在白纸上按比例作出 两 个 弹 簧 测 力 计 的 拉 力 F1 和 F2 的 图 示，利用刻度尺和三角板根据平行 四边形定则求出合力F.
7 ． 改 变 两 个 分 力 F1 和 F2 的 大 小 和 夹 角 ， 再 重 复 实 验 两 次，比较每次的F与F′是否在实验误差允许的范围内相等．
五、注意事项 1．在同一次实验中，使橡皮条拉长时，结点O的位置一定 要相同． 2．用两个弹簧测力计钩住细绳套互成角度地拉橡皮条 时，夹角不宜太大也不宜太小，在60°～90°为宜． 3．读数时应注意使弹簧测力计与木板平行，并使细绳套 与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳 和弹簧测力计的限位孔之间有摩擦．读数时眼睛要正视弹簧测 力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下， 拉力的数值尽量大些．
第二章 物体间的相互作用
第6讲 实验三：验证力的平行四边形定则
一、实验目的 验证互成角度的两个力合成的平行四边形定则． 二、实验原理 如果使F1、F2的共同作用效果与另一个力F′的作用效果相 同(使橡皮条在某一方向伸长一定的长度)，看F1、F2用平行四 边形定则求出的合力F与力F′是否在实验误差允许的范围内大 小相等、方向相同，如果结果在实验误差允许的范围内，就验 证了力的平行四边形定则．
(3)在图2－6－2丙作出F1和F2的合力F及拉力F′的图示． (4)对比F和F′的大小和方向，发现它们不是完全一致的， 其可能的原因是______________________．(填一个原因)
图 2－6－2
【答案】(1)O的位置 (2)5.0 (3)如右图所示． (4)测量存在误差；作图没有画准；弹簧测力计自身重力的 影响；滑轮与绳之间的摩擦力等．
4．用铅笔描下结点O的位置和 两个细绳套的方向，并记录弹簧测 力计的读数．在白纸上按比例作出 两 个 弹 簧 测 力 计 的 拉 力 F1 和 F2 的 图 示，利用刻度尺和三角板根据平行 四边形定则求出合力F.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
考点一
实验原理及操作
[典例 1] 某同学做“验证力的平行四边形定则”的实验情况如 图甲所示，其中 A 为固定橡皮条的图钉，O 为橡皮条与细绳的结点， OB 与 OC 为细绳．图乙是在白纸上根据实验结果画出的图．
(1)如果没有操作失误，图乙中的 F 与 F′两力中，方向一定 沿 AO 方向的是________． (2)本实验采用的科学方法是________． A．理想实验法 C．控制变量法 B．等效替代法 D．建立物理模型法
六、误差分析
七、注意事项 1．位置不变：在同一次实验中，使橡皮条拉长时结点的位置 一定要相同． 2．角度合适：用两个弹簧测力计钩住细绳套互成角度地拉橡 皮条时，其夹角不宜太小，也不宜太大，以 60° ～100° 之间为宜．
3．尽量减少误差 (1)在合力不超出量程及在橡皮条弹性限度内形变应尽量大一 些． (2)细绳套应适当长一些，便于确定力的方向． 4．统一标度：在同一次实验中，画力的图示选定的标度要相 同，并且要恰当选定标度，使力的图示稍大一些.
答案
(1)F′
(2)B
(3)①C
E
②C 中应加上“记下两条
细绳的方向”
E 中应说明“把橡皮条的结点拉到同一位置 O”
考点二 [典例 2]
数据处理及误差分析
将橡皮条的一端固定在 A 点， 另一端拴上两根细绳，
每根细绳分别连着一个量程为 5 N、最小刻度为 0.1 N 的弹簧测力 计，沿着两个不同的方向拉弹簧测力计，当橡皮条的活动端拉到 O 点时，两根细绳相互垂直，如图甲所示．这时弹簧测力计的读 数可从图中读出．
解析
(1)弹簧测力计的最小刻度为 0.1 N，读数时应估读一
位，所以读数分别为 2.50 N 和 4.00 N. (2)取一个小方格的边长表示 0.50 N，作出两个力及它们的合 力如图所示．
(3)F′是用一个测力计拉橡皮条所得到的，其方向一定在橡 皮条所在直线上，所以 b 图符合实际．产生误差的原因主要是弹 簧测力计读数偏差，确定分力方向不够准确等．
五、数据处理 1．用铅笔和刻度尺从力的作用点(位置 O)沿着两绳套的方向 画直线，按选定的标度作这两只弹簧测力计的拉力 F1 和 F2 的图 示，利用刻度尺和三角板以 F1 和 F2 为邻边作平行四边形，过 O 点画平行四边形的对角线，即为合力 F 的图示． 2． 用刻度尺从 O 点按同样的标度沿记录的方向作出实验步骤 中弹簧测力计的拉力 F′的图示． 3．比较 F 与 F′是否完全重合或几乎完全重合，从而验证平 行四边形定则．
上述步骤中： ①有重要遗漏的步骤的序号是________和________； ②遗漏的内容分别是_________和________________．
解析
(1)由一个弹簧测力计拉橡皮而根据平行四边形定则作出的合力，由于误差的存在， 不一定沿 AO 方向，故一定沿 AO 方向的是 F′. (2)一个力的作用效果与两个力的作用效果相同，它们的作用 效果可以等效替代，故 B 正确． (3) ①根据 “ 验证力的平行四边形定则 ” 实验的操作规程可 知，有重要遗漏的步骤的序号是 C、E. ②在 C 中未记下两条细绳的方向，E 中未说明是否把橡皮条 的结点拉到同一位置 O.
答案
(1)2.50
4.00(或 4.00
2.50)
(2)见解析图
(3)b 图
误差原因见解析
考点三
实验改进
拓展创新
以本实验为背景，以实验中操作的注意事项、误差来源设置 条件，或通过改变实验条件、实验仪器设置题目． 1．考查对实验原理的理解、实验方法的迁移
D． 按选好的标度， 用铅笔和刻度尺作出两只弹簧测力计的拉 力 F1 和 F2 的图示，并用平行四边形定则求出合力 F； E．只用一只弹簧测力计，通过细绳套拉橡皮条使其伸长，读 出弹簧测力计的示数，记下细绳的方向，按同一标度作出 F′的 图示； F． 比较 F′和 F 的大小和方向， 看它们是否相同， 得出结论．
三、实验器材 方木板、白纸、弹簧测力计(两个)、橡皮条、细绳套(两个)、 三角板、刻度尺、图钉(多个)、铅笔．
四、实验步骤 1．仪器安装 (1)用图钉把白纸钉在水平桌面上的方木板上． (2)用图钉把橡皮条的一端固定在 A 点，如图所示，橡皮条的 另一端拴上两个细绳套．
2．测量与记录 (1)用两只弹簧测力计分别钩住细绳套， 互成角度地拉橡皮条， 使橡皮条与绳的结点伸长到某一位置 O.记录两弹簧测力计的读数 F1、F2，用铅笔描下 O 点的位置及此时两细绳的方向． (2)只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样 的位置 O.记下弹簧测力计的读数 F′和细绳套的方向． (3)改变两弹簧测力计拉力的大小和方向，再重做两次实验．
(3)实验时，主要的步骤是： A．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把 白纸钉在方木板上； B．用图钉把橡皮条的一端固定在板上的 A 点，在橡皮条的 另一端拴上两条细绳，细绳的另一端系着绳套； C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条， 使橡皮条伸长，结点到达某一位置 O.记录下 O 点的位置，读出两 个弹簧测力计的示数；
实验基础 考点聚焦 高效演练
自主梳理 题型透析 跟踪检测
实验三
验证力的平行四边形定则
一、实验目的 1．验证力的平行四边形定则． 2．培养学生应用作图法处理实验数据和得出结论的能力．
二、实验原理 等效思想：一个力F′的作用效果和两个力F1、F2的共同作 用效果都是让同一条一端固定的橡皮条伸长到同一点，所以力 F′就是这两个力F1和F2的合力．作出力F′的图示，与根据平 行四边形定则作出力F1和F2的合力F的图示比较，在实验误差允 许的范围内，F′和F大小相等、方向相同．
(1)由图甲可读得两个相互垂直的拉力的大小分别为 ________ N 和________ N. (2)在如图乙所示的方格纸上按作图法的要求画出这两个力及 它们的合力． (3)图丙中 a、 b 两图是两位同学得到的实验结果， 其中哪一个 图符合实际？若合力测量值 F′是准确的，则 F 与 F′有误差的 原因可能是哪些？
