《高考领航》2018年高考物理大一轮复习学案课件第7章

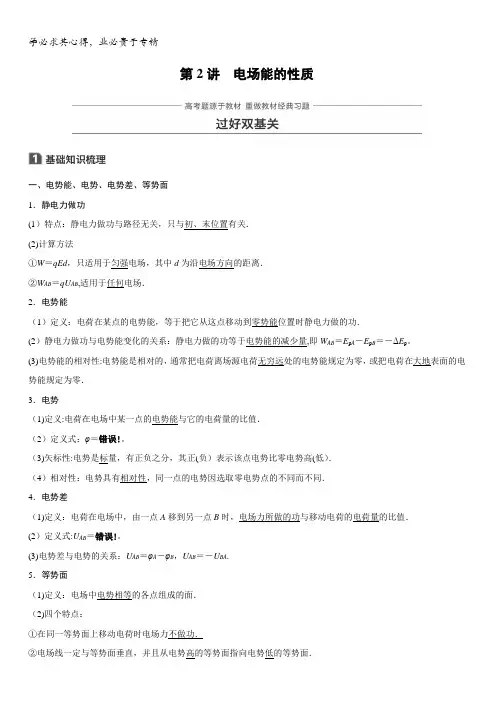

第2讲电场能的性质一、电势能、电势、电势差、等势面1．静电力做功(1）特点：静电力做功与路径无关，只与初、末位置有关．(2)计算方法①W＝qEd，只适用于匀强电场，其中d为沿电场方向的距离．②W AB＝qU AB,适用于任何电场．2．电势能（1）定义：电荷在某点的电势能，等于把它从这点移动到零势能位置时静电力做的功．(2）静电力做功与电势能变化的关系：静电力做的功等于电势能的减少量,即W AB＝E p A－E p B＝－ΔE p。

(3)电势能的相对性:电势能是相对的，通常把电荷离场源电荷无穷远处的电势能规定为零，或把电荷在大地表面的电势能规定为零．3．电势（1)定义:电荷在电场中某一点的电势能与它的电荷量的比值．（2）定义式：φ＝错误!。

（3)矢标性:电势是标量，有正负之分，其正(负）表示该点电势比零电势高(低）．（4）相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同．4．电势差（1)定义：电荷在电场中，由一点A移到另一点B时，电场力所做的功与移动电荷的电荷量的比值．(2）定义式:U AB＝错误!。

(3)电势差与电势的关系：U AB＝φA－φB，U AB＝－U BA.5．等势面（1)定义：电场中电势相等的各点组成的面．（2)四个特点：①在同一等势面上移动电荷时电场力不做功．②电场线一定与等势面垂直，并且从电势高的等势面指向电势低的等势面．③等差等势面越密的地方电场强度越大，反之越小．④任意两个等势面都不相交．二、电场线、电势、电势能、等势面之间的关系1．电场线与电场强度：电场线越密的地方表示电场强度越大，电场线上某点的切线方向表示该点的电场强度方向．2．电场线与等势面：电场线与等势面垂直，并从电势较高的等势面指向电势较低的等势面．3．电场强度大小与电势：无直接关系，零电势可人为选取，电场强度的大小由电场本身决定，故电场强度大的地方,电势不一定高．4．电势能与电势：正电荷在电势高的地方电势能大；负电荷在电势低的地方电势能大．三、公式E＝错误!的理解1．只适用于匀强电场．2．d为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离．3．电场强度的方向是电势降低最快的方向．四、静电感应和静电平衡1．静电感应当把一个不带电的金属导体放在电场中时，导体的两端分别感应出等量的正、负电荷,“近端"出现与施感电荷异种的感应电荷,“远端"出现与施感电荷同种的感应电荷．这种现象叫静电感应．2．静电平衡（1)定义：导体放入电场中时，附加电场与原电场在导体内部大小相等且方向相反，使得叠加场强为零时,自由电荷不再发生定向移动,导体处于静电平衡状态．（2)处于静电平衡状态的导体的特点①导体内部的场强处处为零；②导体是一个等势体，导体表面是等势面;③导体表面处的场强方向与导体表面垂直;④导体内部没有净电荷，净电荷只分布在导体的外表面上;⑤在导体外表面越尖锐的位置，净电荷的密度（单位面积上的电荷量)越大,凹陷的位置几乎没有净电荷．1．判断下列说法是否正确．(1)电势等于零的物体一定不带电．(×)(2）电场强度为零的点，电势一定为零．(×）(3）同一电场线上的各点,电势一定相等．(×)(4)负电荷沿电场线方向移动时，电势能一定增加．(√）（5)电势越高的地方，电荷的电势能也越大．（×）2．（教科版选修3－1P39第7题）电荷量为q的电荷在电场中由A点移到B点时，电场力做功W，由此可算出两点间的电势差为U，若让电荷量为2q的电荷在电场中由A点移到B点，则(）A．电场力做功仍为WB．电场力做功为错误!C．两点间的电势差仍为UD．两点间的电势差为错误!答案 C3．（教科版选修3－1P39第8题）一电荷在电场中从静止开始并只在电场力作用下运动，则它一定（)A．向场强较小的地方运动B．向电势较低的地方运动C．向电势能较小的地方运动D．沿某条电场线运动答案 C4。

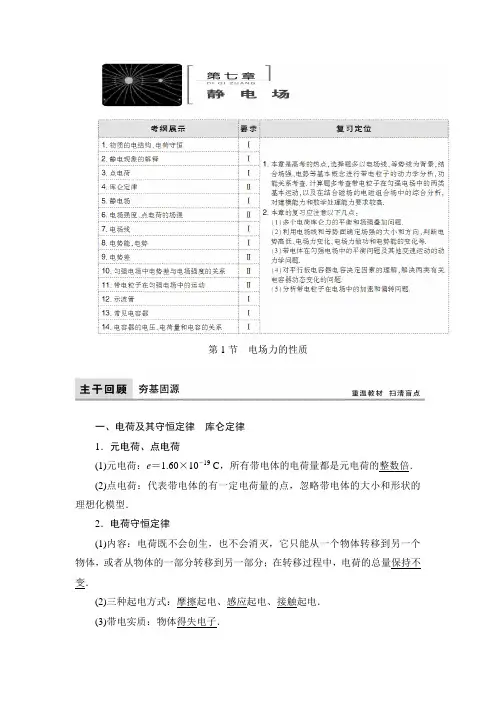

第1节电场力的性质一、电荷及其守恒定律库仑定律1．元电荷、点电荷(1)元电荷：e＝1.60×10－19 C，所有带电体的电荷量都是元电荷的整数倍．(2)点电荷：代表带电体的有一定电荷量的点，忽略带电体的大小和形状的理想化模型．2．电荷守恒定律(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变．(2)三种起电方式：摩擦起电、感应起电、接触起电．(3)带电实质：物体得失电子．(4)电荷的分配原则：两个形状、大小相同且带同种电荷的导体，接触后再分开，二者带相同电荷；若两导体原来带异种电荷，则电荷先中和，余下的电荷再平分．3．感应起电(1)起电原因：电荷间的相互作用，或者说是电场对电荷的作用．(2)当有外加电场时，电荷向导体两端移动，出现感应电荷，当无外加电场时，导体两端的电荷发生中和．4．库仑定律(1)内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．(2)表达式：F＝k q1q2r2，式中k＝9.0×109 N·m2/C2，叫做静电力常量．(3)适用条件：真空中的点电荷．①在空气中，两个点电荷的作用力近似等于真空中的情况，可以直接应用公式；②当两个带电体的间距远大于本身的大小时，可以把带电体看成点电荷．(4)库仑力的方向：由相互作用的两个带电体决定，且同种电荷相互排斥，异种电荷相互吸引．二、电场、电场强度1．电场(1)定义：存在于电荷周围，能传递电荷间相互作用的一种特殊物质．(2)基本性质：对放入其中的电荷有力的作用．2．电场强度(1)定义：放入电场中某点的电荷受到的电场力F与它的电荷量q的比值．(2)定义式：E＝Fq.单位：N/C或V/m.(3)矢量性：规定正电荷在电场中某点受电场力的方向为该点电场强度的方向．三、电场线1．电场线的特点(1)电场线从正电荷或无限远处出发，终止于负电荷或无限远处．(2)电场线在电场中不相交．(3)电场线不是电荷在电场中的运动轨迹．2．电场线的应用(1)在同一电场里，电场线越密的地方场强越大．(2)电场线上某点的切线方向表示该点的场强方向．(3)沿电场线方向电势逐渐降低．(4)电场线和等势面在相交处互相垂直．[自我诊断]1．判断正误(1)任何带电体所带的电荷量都是元电荷的整数倍．(√)(2)根据F＝k q1q2r2，当r→0时，F→∞.(×)(3)电场强度反映了电场力的性质，所以电场中某点的电场强度与试探电荷在该点所受的电场力成正比．(×)(4)电场中某点的电场强度方向即为正电荷在该点所受的电场力的方向．(√)(5)在真空中，电场强度的表达式E＝kQr2中的Q就是产生电场的点电荷．(√)(6)在点电荷产生的电场中，以点电荷为球心的同一球面上各点的电场强度都相同．(×)(7)电场线的方向即为带电粒子的运动方向．(×)2．两个分别带有电荷量＋Q和＋3Q的相同金属小球(均可视为点电荷)，固定在相距为r的两处，它们之间库仑力的大小为F.两小球相互接触后将其固定，距离变为2r，则两球间库仑力的大小为()A.14F B．34FC.13F D．F解析：选C.两球接触前F＝3kQ2r2，接触后所带电量均为＋2Q，库仑力大小为F′＝k 2Q·2Q(2r)2＝kQ2r2＝13F，C正确．3．(多选)以下关于电场和电场线的说法中正确的是()A．电场、电场线都是客观存在的物质，因此电场线不仅能在空间相交，也能相切B．在电场中，凡是电场线通过的点，场强不为零，没有电场线的区域内的点场强为零C．同一试探电荷在电场线密集的地方所受电场力大D．电场线是人们假想的，用以形象表示电场的强弱和方向，客观上并不存在解析：选CD.电场线是假想的，不是物质，在空间不相交、不相切，没有电场线的区域内的点，场强不一定为零，A、B错误，C、D正确．4. 如图所示，电荷量为q1和q2的两个点电荷分别位于P点和Q点．已知在P、Q连线上某点R处的电场强度为零，且PR＝2RQ.则()A．q1＝2q2B．q1＝4q2C．q1＝－2q2D．q1＝－4q2解析：选B.由于R处的合场强为0，故两点电荷的电性相同，结合点电荷的场强公式E＝k qr2可知kq1r21－kq2r22＝0，又r1＝2r2，故q1＝4q2，本题选B.考点一电荷守恒定律和库仑定律1．库仑定律适用条件的三点理解(1)对于两个均匀带电绝缘球体，可以将其视为电荷集中于球心的点电荷，r 为两球心之间的距离．(2)对于两个带电金属球，要考虑金属球表面电荷的重新分布．(3)不能根据公式错误地推论：当r→0时，F→∞.其实，在这样的条件下，两个带电体已经不能再看成点电荷了．2．应用库仑定律的三条提醒(1)在用库仑定律公式进行计算时，无论是正电荷还是负电荷，均代入电量的绝对值计算库仑力的大小．(2)两个点电荷间相互作用的库仑力满足牛顿第三定律，大小相等、方向相反．(3)库仑力存在极大值，由公式F ＝k q 1q 2r 2可以看出，在两带电体的间距及电量之和一定的条件下，当q 1＝q 2时，F 最大．1. 如图所示，两个质量均为m 的完全相同的金属球壳a 与b ，壳层的厚度和质量分布均匀，将它们分别固定于绝缘支座上，两球心间的距离为l ，为球半径的3倍．若使它们带上等量异种电荷，两球电荷量的绝对值均为Q ，那么，a 、b 两球之间的万有引力F 引、库仑力F 库分别为( )A ．F 引＝G m 2l 2，F 库＝k Q 2l 2 B ．F 引≠G m 2l 2，F 库≠k Q 2l 2 C ．F 引≠G m 2l 2，F 库＝k Q 2l 2 D ．F 引＝G m 2l 2，F 库≠k Q 2l 2解析：选 D.万有引力定律适用于两个可看成质点的物体，虽然两球心间的距离l 只有半径的3倍，但由于壳层的厚度和质量分布均匀，两球壳可看做质量集中于球心的质点．因此，可以应用万有引力定律．对于a 、b 两带电球壳，由于两球心间的距离l 只有半径的3倍，表面的电荷分布并不均匀，不能把两球壳看成相距l 的点电荷，故D 正确．2．三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的带电荷量为q ，球2的带电荷量为nq ，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F .现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时1、2之间作用力的大小仍为F ，方向不变．由此可知( )A ．n ＝3B ．n ＝4C ．n ＝5D ．n ＝6解析：选 D.由于各球之间距离远大于小球的直径，小球带电时可视为点电荷．由库仑定律F ＝k Q 1Q 2r 2知两点电荷间距离不变时，相互间静电力大小与两球所带电荷量的乘积成正比．又由于三小球相同，则接触时平分总电荷量，故有F ＝q ·nq ＝nq 2·⎝⎛⎭⎪⎫q ＋nq 22，解得n ＝6，D 正确．3．已知均匀带电球体在球的外部产生的电场与一个位于球心的、电荷量相等的点电荷产生的电场相同．如图所示，半径为R 的球体上均匀分布着电荷量为Q 的电荷，在过球心O 的直线上有A 、B 两个点，O 和B 、B 和A 间的距离均为R .现以OB 为直径在球内挖一球形空腔，若静电力常量为k ，球的体积公式为V ＝43πr 3，则A 点处检验电荷q 受到的电场力的大小为( )A.5kqQ 36R 2B.7kqQ 36R 2C.7kqQ 32R 2D.3kqQ 16R 2解析：选B.实心大球对q 的库仑力F 1＝kqQ4R 2，实心小球的电荷Q ′＝Q ×⎝ ⎛⎭⎪⎫R 23R 3＝Q 8，实心小球对q 的库仑力F 2＝kq Q8⎝ ⎛⎭⎪⎫32R 2＝kqQ18R 2，检验电荷q 所受的电场力F ＝F 1－F 2＝7kqQ36R 2，选项B 正确．考点二 库仑力作用下的平衡问题和动力学问题考向1：“三个自由点电荷平衡”的问题(1)平衡的条件：每个点电荷受到另外两个点电荷的合力为零或每个点电荷处于另外两个点电荷产生的合场强为零的位置．(2)1. 如图所示，在一条直线上有两个相距0.4 m 的点电荷A 、B ，A 带电＋Q ，B 带电－9Q .现引入第三个点电荷C ，恰好使三个点电荷均在电场力的作用下处于平衡状态，则C 的带电性质及位置应为( )A ．正电荷，在B 的右边0.4 m 处 B ．正电荷，在B 的左边0.2 m 处C ．负电荷，在A 的左边0.2 m 处D ．负电荷，在A 的右边0.2 m 处解析：选 C.要使三个电荷均处于平衡状态，必须满足“两同夹异”、“两大夹小”的原则，所以C 正确．2．(2017·福建宁德质检)如图所示，足够大的光滑绝缘水平面上有三个带电质点，A 和C 围绕B 做匀速圆周运动，B 恰能保持静止，其中A 、C 和B 的距离分别是L 1和L 2.不计三个质点间的万有引力，则A 和C 的比荷(电荷量与质量之比)应是( )A.⎝ ⎛⎭⎪⎫L 1L 22 B ．⎝ ⎛⎭⎪⎫L 2L 12C.⎝ ⎛⎭⎪⎫L 1L 23 D.⎝ ⎛⎭⎪⎫L 2L 13 解析： 选C.根据B 恰能保持静止可得k q A q B L 21 ＝k q C q BL 22； A 做匀速圆周运动，k q A q B L 21－k q C q A (L 1＋L 2)2 ＝m A ω2L 1，C 做匀速圆周运动，k q C q B L 22－k q C q A (L 1＋L 2)2＝m C ω2L 2，联立解得A 和C 的比荷(电荷量与质量之比)之比应是⎝ ⎛⎭⎪⎫L 1L 23，选项C 正确．考向2：共点力作用下的平衡问题 解决库仑力作用下平衡问题的方法步骤库仑力作用下平衡问题的分析方法与纯力学平衡问题的分析方法是相同的，只是在原来受力的基础上多了电场力．具体步骤如下：3．(多选) 如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m 、电量为q .小球A 的右侧固定放置带等量同种电荷的小球B ，两球心的高度相同、间距为d .静电力常量为k ，重力加速度为g ，两带电小球可视为点电荷．小球A 静止在斜面上，则( )A ．小球A 与B 之间库仑力的大小为kq 2d 2 B ．当q d ＝ mg sin θk 时，细线上的拉力为0 C ．当q d ＝ mg tan θk 时，细线上的拉力为0 D ．当q d ＝mgk tan θ时，斜面对小球A 的支持力为0解析：选AC.根据库仑定律可得两小球之间的库仑力大小为F ＝kq 2d 2，选项A 正确；当细线上的拉力为0时，小球A 受到库仑力、斜面支持力、重力，由平衡条件得kq 2d 2＝mg tan θ，解得q d ＝mg tan θk ，选项B 错误，C 正确；由受力分析可知，斜面对小球的支持力不可能为0，选项D 错误．4．(2017·广东第二次大联考)(多选) 如图所示，A 、B 两球所带电荷量均为2×10－5C ，质量均为0.72 kg ，其中A 球带正电荷，B 球带负电荷，且均可视为点电荷．A 球通过绝缘细线吊在天花板上，B 球固定在绝缘棒一端，现将B 球放在某一位置，能使绝缘细线伸直，A 球静止且与竖直方向的夹角为30°，则A 、B球之间的距离可能为()A．0.5 m B．0.8 mC．1.2 m D．2.5 m解析：选AB.对A受力分析，受重力mg、细线的拉力F T、B对A的吸引力F，由分析知，A平衡时，F的最小值为F＝mg sin 30°＝kq2r2，解得r＝1 m，所以两球的距离d≤1 m，A、B正确．考向3：库仑力作用下的动力学问题解决与电场力有关的动力学问题的一般思路：(1)选择研究对象(多为一个带电体，也可以是几个带电体组成的系统)；(2)对研究对象进行受力分析，包括电场力、重力(电子、质子、正负离子等基本粒子在没有明确指出或暗示时一般不计重力，带电油滴、带电小球、带电尘埃等带电体一般计重力)；(3)分析研究对象所处的状态是平衡状态(静止或匀速直线运动)还是非平衡状态(变速运动等)；(4)根据平衡条件或牛顿第二定律列方程求解．5．如图所示，竖直平面内有一圆形光滑绝缘细管，细管截面半径远小于半径R，在中心处固定一电荷量为＋Q的点电荷．一质量为m、电荷量为＋q的带电小球在圆形绝缘细管中做圆周运动，当小球运动到最高点时恰好对细管无作用力，求当小球运动到最低点时对管壁的作用力是多大？解析：设小球在最高点时的速度为v1，根据牛顿第二定律mg－kQqR2＝mv21R①设小球在最低点时的速度为v 2，管壁对小球的作用力为F ， 根据牛顿第二定律有F －mg －kQq R 2＝m v 22R ②小球从最高点运动到最低点的过程中只有重力做功，故机械能守恒， 则12m v 21＋mg ·2R ＝12m v 22③ 由①②③式得F ＝6mg由牛顿第三定律得小球对管壁的作用力F ′＝6mg . 答案：6mg6. 如图所示，在光滑绝缘水平面上放置一带正电的长直细棒，其周围产生垂直于带电细棒的辐射状电场，场强大小E 与距细棒的垂直距离r 成反比，即E ＝kr .在带电长直细棒右侧，有一长为l 的绝缘细线连接了两个质量均为m 的带电小球A 和B ，小球A 、B 所带电荷量分别为＋q 和＋4q ，A 球距直棒的距离也为l ，两个球在外力F ＝2mg 的作用下处于静止状态．不计两小球之间的静电力作用．(1)求k 的值；(2)若撤去外力F ，求在撤去外力瞬时A 、B 小球的加速度和A 、B 小球间绝缘细线的拉力．解析： (1)对小球A 、B 及细线构成的整体，受力平衡， 有q k l ＋4q k2l ＝2mg 解得k ＝2mgl3q .(2)若撤去外力瞬时， A 、B 间细线拉力突然变为零，则 对A 球：q ·k l ＝ma A 得a A＝kqml ，方向向右． 对B 球：4q ·k 2l ＝ma B 得a B ＝2kqml ，方向向右．因为a A <a B ，所以在撤去外力瞬时A 、B 将以相同的加速度a 一起向右运动，A 、B 间绝缘细线张紧，有拉力T .因此，对A 、B 整体，由牛顿第二定律，有q ·k l ＋4q ·k 2l ＝2ma解得a ＝g对A ：q ·k l ＋T ＝ma解得T ＝13mg故撤去外力瞬时，A 、B 的加速度a ＝g ；A 、B 小球间绝缘细线的拉力T ＝13mg .答案：(1)2mgl 3q (2)a A ＝a B ＝g 13mg考点三 电场强度的理解和计算1．三个场强公式的比较表达式比较 E ＝F qE ＝k Q r 2 E ＝U d 公式意义 电场强度定义式真空中点电荷的电场强度决定式 匀强电场中E 与U 的关系式 适用条件 一切电场①真空；②点电荷 匀强电场 决定因素由电场本身决定，与检验电荷q 无关 由场源电荷Q 和场源电荷到该点的距离r共同决定 由电场本身决定，d 为两点沿场强方向的距离 (1)叠加原理：多个电荷在空间某处产生的电场为各电荷在该处所产生的电场场强的矢量和．(2)运算法则：平行四边形定则．1. A 、B 、C 三点在同一直线上，AB ∶BC ＝1∶2，B 点位于A 、C 之间，在B 处固定一电荷量为Q 的点电荷．当在A 处放一电荷量为＋q 的点电荷时，它所受到的电场力为F ；移去A 处电荷，在C 处放一电荷量为－2q 的点电荷，其所受电场力为( )A ．－F 2B ．F 2C ．－FD ．F解析：选B.设A 处电场强度为E ，则F ＝qE ；由点电荷的电场强度公式E ＝kQ r 2可知，C 处的电场强度为－E 4，在C 处放电荷量为－2q 的点电荷，其所受电场力为F ′＝－2q ·－E 4＝F 2，选项B 正确．2．直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图所示．M 、N 两点各固定一负点电荷，一电量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )A.3kQ 4a 2，沿y 轴正向B.3kQ 4a 2，沿y 轴负向C.5kQ 4a 2，沿y 轴正向D.5kQ 4a 2，沿y 轴负向解析：选B.处于O 点的正点电荷在G 点处产生的场强E 1＝k Q a 2，方向沿y轴负向；又因为G 点处场强为零，所以M 、N 处两负点电荷在G 点共同产生的场强E 2＝E 1＝k Q a 2，方向沿y 轴正向；根据对称性，M 、N 处两负点电荷在H 点共同产生的场强E 3＝E 2＝k Q a 2，方向沿y 轴负向；将该正点电荷移到G 处，该正点电荷在H 点产生的场强E 4＝k Q (2a )2，方向沿y 轴正向，所以H 点的场强E ＝E 3－E 4＝3kQ 4a2，方向沿y 轴负向． 3．对于真空中电荷量为q 的静止点电荷而言，当选取离点电荷无穷远处的电势为零时，离点电荷距离为r 位置的电势为φ＝kq r (k 为静电力常量)，如图所示，两电荷量大小均为Q 的异号点电荷相距为d ，现将一质子(电荷量为e )从两电荷连线上的A 点沿以负电荷为圆心、半径为R 的半圆形轨迹ABC 移到C 点，在质子从A 到C 的过程中，系统电势能的变化情况为( )A．减少2kQeRd2－R2B．增加2kQeRd2＋R2C．减少2kQed2－R2D．增加2kQed2＋R2解析：选A.A、C两点关于－Q对称，故－Q对质子不做功，质子由A到C只有＋Q做正功，电势能减小，ΔE p＝e·kQd－R－e·kQd＋R＝2kQeRd2－R2，A正确．求电场强度的两种特殊方法(1)对称法：巧妙而合理地假设放置额外电荷，或将电荷巧妙地分割使问题简化而求得未知电场强度，这都可采用对称法求解．(2)微元法：微元法就是将研究对象分割成若干微小的单元，或从研究对象上选取某一“微元”加以分析，从而可以化曲为直，使变量、难以确定的量转化为常量、容易确定的量．考点四电场线的理解及应用考向1：几种典型电场的电场线分布特点(1)孤立点电荷的电场(如图甲、乙所示)①正(负)点电荷的电场线呈空间球对称分布指向外(内)部；②离点电荷越近，电场线越密(场强越大)；③以点电荷为球心作一球面，则电场线处处与球面垂直，在此球面上场强大小相等，但方向不同．(2)两种等量点电荷的电场比较等量异种点电荷等量同种点电荷连线上的电场强度沿连线先变小后变大，中点O处电场强度最小中垂线上的电场强度O点最大，向外逐渐减小O点为零，向外先变大后变小1. 如图所示为两个点电荷在真空中所产生电场的电场线(方向未标出)．图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称，则下列说法中正确的是() A．这两点电荷一定是等量异种电荷B．这两点电荷一定是等量同种电荷C．D、C两点的电场强度一定相等D．C点的电场强度比D点的电场强度小解析：选 A.由电场线分布的特征可知，产生电场的两点电荷一定是等量异种电荷，A正确，B错误；C点电场线的密度比D点大，所以C点的电场强度大，C、D错误．2. 如图所示，Q1和Q2是两个电荷量大小相等的点电荷，MN是两电荷的连线，HG是两电荷连线的中垂线，O是垂足．下列说法正确的是()A．若两电荷是异种电荷，则OM的中点与ON的中点电势一定相等B．若两电荷是异种电荷，则O点的电场强度大小，与MN上各点相比是最小的，而与HG上各点相比是最大的C．若两电荷是同种电荷，则OM中点与ON中点处的电场强度一定相同D．若两电荷是同种电荷，则O点的电场强度大小，与MN上各点相比是最小的，与HG上各点相比是最大的解析：选B.若两电荷是异种电荷，则OM的中点与ON的中点电势一定不相等，选项A错误．若两电荷是异种电荷，根据两异种电荷电场特点可知，O 点的电场强度大小，与MN上各点相比是最小的，而与HG上各点相比是最大的，选项B正确．若两电荷是同种电荷，则OM中点与ON中点处的电场强度大小一定相同，方向一定相反，选项C错误．若两电荷是同种电荷，则O点的电场强度为零，与MN上各点相比是最小的，与HG上各点相比也是最小的，选项D 错误．考向2：电场线与带电粒子在电场中运动轨迹的关系一般情况下带电粒子在电场中的运动轨迹不会与电场线重合，只有同时满足以下三个条件时，两者才会重合．(1)电场线为直线；(2)带电粒子初速度为零，或速度方向与电场线平行；(3)带电粒子仅受电场力或所受其他力的合力方向与电场线平行．3. (2017·山东济宁质检)(多选) 某电场的电场线分布如图所示，下列说法正确的是()A．c点电场强度大于b点电场强度B．a点电势高于b点电势C．若将一试探电荷＋q由a点释放，它将沿电场线运动到b点D．若在d点再固定一点电荷－Q，将一试探电荷＋q由a移至b的过程中，电势能减小解析：选BD.电场线越密的地方电场强度越大，E c<E b，A错误；沿着电场线的方向，电势逐渐降低，φa>φb，B正确；将试探电荷＋q由a点释放，它将沿电场线的切线方向运动而不是沿电场线运动，C错误；在原电场中，将一试探电荷＋q由a移至b的过程中，电场力做正功，在d点再固定一点电荷－Q，将一试探电荷＋q由a移到b的过程中，在－Q形成的电场中电场力对试探电荷也做正功，所以在合电场中，将一试探电荷＋q由a移至b的过程中，电场力做正功，电势能将减小，D正确．4. (多选)如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则()A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增大C．a的加速度将减小，b的加速度将增大D．两个粒子的电势能都减少解析：选CD.因为电场线方向未知，不能确定a、b的电性，所以选项A错误；由于电场力对a、b都做正功，所以a、b的速度都增大，电势能都减少，选项B错误、D正确；粒子的加速度大小取决于电场力的大小，a向电场线稀疏的方向运动，b向电场线密集的方向运动，所以选项C正确．电场线与轨迹问题判断方法(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从两者的夹角情况来分析曲线运动的情况．(2)“三不知时要假设”——电荷的正负、场强的方向或等势面电势的高低、电荷运动的方向．若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知，则要用“假设法”分别讨论各种情况．课时规范训练[基础巩固题组]1．静电现象在自然界中普遍存在，我国早在西汉末年已有对静电现象的记载，《春秋纬·考异邮》中有“玳瑁吸衣若”之说，但下列不属于静电现象的是()A．梳过头发的塑料梳子吸起纸屑B．带电小球移至不带电金属球附近，两者相互吸引C．小线圈接近通电线圈过程中，小线圈中产生电流D．从干燥的地毯上走过，手碰到金属把手时有被电击的感觉解析：选C.用塑料梳子梳头发时相互摩擦，塑料梳子会带上电荷吸引纸屑，选项A属于静电现象；带电小球移至不带电金属球附近，由于静电感应，金属小球在靠近带电小球一端会感应出与带电小球异号的电荷，两者相互吸引，选项B属于静电现象；小线圈接近通电线圈过程中，由于电磁感应现象，小线圈中产生感应电流，选项C不属于静电现象；从干燥的地毯上走过，由于摩擦生电，当手碰到金属把手时瞬时产生较大电流，人有被电击的感觉，选项D属于静电现象．2．关于电场强度的概念，下列说法正确的是()A．由E＝Fq可知，某电场的场强E与q成反比，与F成正比B．正、负试探电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入试探电荷的正负有关C．电场中某一点的场强与放入该点的试探电荷的正负无关D．电场中某一点不放试探电荷时，该点场强等于零解析：选 C.电场中某点场强的大小由电场本身决定，与有无试探电荷、试探电荷的受力情况及所带电荷性质无关，A、B、D错误，C正确．3.如图所示，电量为＋q和－q的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有()A．体中心、各面中心和各边中点B．体中心和各边中点C．各面中心和各边中点D．体中心和各面中心解析：选D.根据点电荷场强公式E＝kQr2及正方体的对称性可知正方体的体中心点及各面的中心点处场强为零，故答案为D.4. 两个可自由移动的点电荷分别放在A、B两处，如图所示．A处电荷带正电荷量Q1，B处电荷带负电荷量Q2，且Q2＝4Q1，另取一个可以自由移动的点电荷Q3，放在AB直线上，欲使整个系统处于平衡状态，则()A．Q3为负电荷，且放于A左方B．Q3为负电荷，且放于B右方C．Q3为正电荷，且放于A、B之间D．Q3为正电荷，且放于B右方解析：选A.因为每个电荷都受到其余两个电荷的库仑力作用，且已知Q1和Q2是异种电荷，对Q3的作用力一为引力，一为斥力，所以Q3要平衡就不能放在A、B之间．根据库仑定律知，由于B处的电荷Q2电荷量较大，Q3应放在离Q2较远而离Q1较近的地方才有可能处于平衡，故应放在Q1的左侧．要使Q1和Q2也处于平衡状态，Q3必须带负电，故应选A.5．有一负电荷自电场中的A点自由释放，只受电场力作用，沿电场线运动到B点，它运动的速度图象如图所示，则A、B所在电场区域的电场线分布可能是选项中的()解析：选B.由v-t图象可知，负电荷的a和v均增加，故E B>E A，B点的电场线比A点的密，且电场力与v同向，E与v反向，故选项B正确．6. 如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a 点的场强大小为E a，方向与ab连线成60°角，b点的场强大小为E b，方向与ab 连线成30°角．关于a、b两点场强大小E a、E b的关系，以下结论正确的是()A．E a＝E b3B．E a＝3E bC．E a＝33E b D．E a＝3E b解析：选D.由题图可知，r b＝3r a，再由E＝kQr2可得E aE b＝r2br2a＝31，故D正确．7. 如图所示，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q(q>0)的固定点电荷．已知b点处的场强为零，则d点处场强的大小为(k为静电力常量)()。

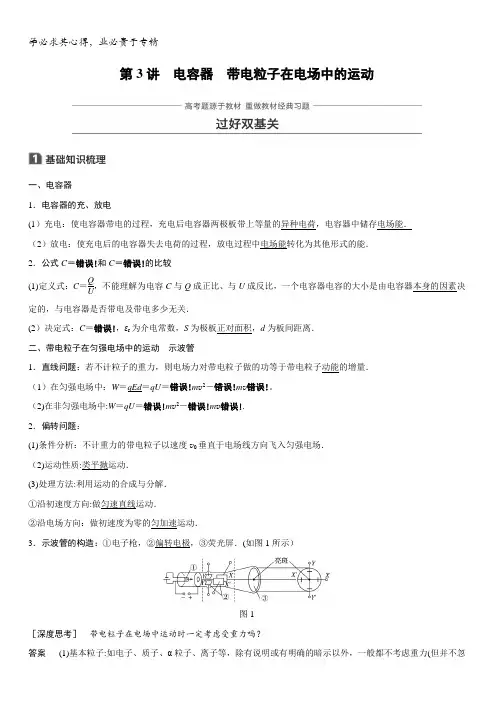

第3讲 电容器 带电粒子在电场中的运动一、电容器1．电容器的充、放电(1）充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能． （2）放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能． 2．公式C ＝错误!和C ＝错误!的比较(1)定义式：C ＝QU ，不能理解为电容C 与Q 成正比、与U 成反比，一个电容器电容的大小是由电容器本身的因素决定的，与电容器是否带电及带电多少无关．(2）决定式：C ＝错误!，εr 为介电常数，S 为极板正对面积，d 为板间距离． 二、带电粒子在匀强电场中的运动 示波管1．直线问题：若不计粒子的重力，则电场力对带电粒子做的功等于带电粒子动能的增量． （1）在匀强电场中：W ＝qEd ＝qU ＝错误!m v 2－错误!m v 错误!。

（2)在非匀强电场中:W ＝qU ＝错误!m v 2－错误!m v 错误!. 2．偏转问题：(1)条件分析：不计重力的带电粒子以速度v 0垂直于电场线方向飞入匀强电场． （2)运动性质:类平抛运动．(3)处理方法:利用运动的合成与分解． ①沿初速度方向:做匀速直线运动．②沿电场方向：做初速度为零的匀加速运动．3．示波管的构造：①电子枪，②偏转电极，③荧光屏．(如图1所示）图1［深度思考］ 带电粒子在电场中运动时一定考虑受重力吗？答案 (1)基本粒子:如电子、质子、α粒子、离子等，除有说明或有明确的暗示以外，一般都不考虑重力(但并不忽略质量)．（2)带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或有明确的暗示以外，一般都不能忽略重力．1．（教科版选修3－1P40第9题）关于电容器的电容,下列说法中正确的是(）A．电容器所带电荷量越多，电容越大B．电容器两板间电压越低,其电容越大C．电容器不带电时，其电容为零D．电容器的电容只由它本身的特性决定答案 D2．(人教版选修3－1P32第1题)平行板电容器的一个极板与静电计的金属杆相连，另一个极板与静电计金属外壳相连．给电容器充电后,静电计指针偏转一个角度．以下情况中，静电计指针的偏角是增大还是减小？（1)把两板间的距离减小；（2)把两板间的相对面积减小；（3)在两板间插入相对介电常数较大的电介质．答案(1)把两极板间距离减小，电容增大，电荷量不变，电压变小,静电计指针偏角变小．(2）把两极板间相对面积减小，电容减小，电荷量不变，电压变大，静电计指针偏角变大．（3）在两极板间插入相对介电常数较大的电介质，电容增大，电荷量不变，电压变小，静电计指针偏角变小．3。
