平面桁架有限元分析及程序设计

桁架的有限元分析问题：已知模型由轨座，桁架以及垫块三个部分组成。

载荷为186吨，加载与距中间400mm 处的轨座上。

材料为Q345钢，密度为33/108.7m kg ⨯，弹性模量为5102⨯MPa ，泊松比为0.3，摩擦系数为0.05。

要求对模型使用ANSYS 进行有限元分析，分析其安全性。

问题分析：模型是对称的，可以简化模型，用模型的四分之一进行ANSYS 有限元分析，可以减少计算量。

需要在两个剖面处施加对称约束，从而保证中间部分不发生位移。

垫块的底部需要添加一个全约束以防止刚体位移。

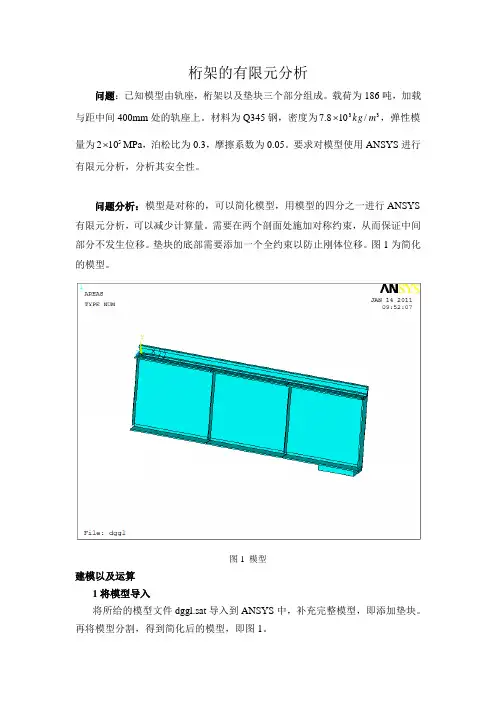

图1为简化的模型。

图1 模型建模以及运算1将模型导入将所给的模型文件dggl.sat 导入到ANSYS 中，补充完整模型，即添加垫块。

再将模型分割，得到简化后的模型，即图1。

2 划分网格将轨座和桁架分割成规整的方体，使用映射网格来将轨座和桁架划分成六面体网格，可以得到比较规整的网格。

使用扫掠划分将垫块划分成六面体网格，网格大小设定为15mm。

划分结果如图2。

图2 网格化分3 设置单元类型对于实体模型分析，我们可选用8节点SOLID185单元。

整个分析过程有关于非线性接触的问题，所以要设置接触对单元类型。

选择TARGET170和CONTACT174单元。

4接触对创建使用设置接触对向导Contact Manager来设置。

设置轨座下表面和垫块上表面作为接触面，桁架为两接触面所对应的目标面。

其中轨座与桁架的接触对需设置成绑定接触，以防止发生滑移。

创建的接触对如图3所示。

图3 接触对的创建图4 边界条件5 添加约束施加约束，要在整体模型的中间部分施加对称约束以及对垫块施加全约束，从而保证无刚体位移。

如图4所示。

6 添加载荷选择距YOZ平面400毫米处的线，加集中载荷力为1860KN，方向为竖直向下，即Y的负向。

加载结果如图5所示。

图5 添加集中力载荷7 设置材料参数和载荷步在Material Models中，设置弹性模量EX为2e5(单位为兆帕)，泊松比PRXY 为0.3；材料的密度Density为7.8e-9（单位为千克每立方毫米）；摩擦系数Friction coefficient为0.05。

第9章桁架和梁的有限元分析第1节基本知识一、桁架和梁的有限元分析概要1．桁架杆系的有限元分析概要桁架杆系系统的有限元分析问题是工程中最常见的结构形式之一，常用在建筑的屋顶、机械的机架及各类空间网架结构等多种场合。

桁架结构的特点是，所有杆件仅承受轴向力，所有载荷集中作用于节点上。

由于桁架结构具有自然离散的特点，因此可以将其每一根杆件视为一个单元，各杆件之间的交点视为一个节点。

2．梁的有限元分析概要梁的有限元分析问题也是是工程中最常见的结构形式之一，常用在建筑、机械、汽车、工程机械、冶金等多种场合。

梁结构的特点是，梁的横截面均一致，可承受轴向、切向、弯矩等载荷。

根据梁的特点，等截面的梁在进行有限元分析时，需要定义梁的截面形状和尺寸，用创建的直线代替梁，在划分网格结束后，可以显示其实际形状。

二、桁架和梁的常用单元桁架和梁常用的单元类型和用途见表９-1。

通过对桁架和梁进行有限元分析，可得到其在各个方向的位移、应力并可得到应力、位移动画等结果。

第2节 桁架的有限元分析实例一、案例1——2D 桁架的有限元分析图9-1 人字形屋架的示意图 问题人字形屋架的几何尺寸如图9-1所示。

杆件截面尺寸为0.01m 2，试进行静力分析，对人字形屋架进行静力分析，给出变形图和各点的位移及轴向力、轴力图。

条件人字形屋架两端固定，弹性模量为2.0×1011 N/m 2，泊松比为0.3。

解题过程制定分析方案。

材料弹性材料，结构静力分析，属2D 桁架的静力分析问题，选用Link1单元。

建立坐标系及各节点定义如图9-1所示，边界条件为1点和5点固定，6、7、8点各受1000 N 的力作用。

1．ANSYS 分析开始准备工作（1）清空数据库并开始一个新的分析 选取Utility>Menu>File>Clear & Start New ，弹出Clears database and Start New 对话框，单击OK 按钮，弹出Verify 对话框，单击OK 按钮完成清空数据库。

1题目结构如图所示： 杆的弹性模量E 为200000Mpa ，横截面面积A 为3250mm 2。

图 1 桁架示意图2实验材料PC 机一台，Microsoft Visual Studio 软件，Ansys 软件。

3实验原理（1）桁架结构特点桁架结构中的桁架指的是桁架梁，是格一种梁式结构。

桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。

由于大多用于建筑的屋盖结构，桁架通常也被称作屋架。

结构上由光滑铰链连接，载荷只作用于节点处，只约束线位移，各杆只有轴向拉伸和压缩。

（2）平面桁架有限元分析1、单元分析局部坐标系中的干单元如图所示：图 2 局部坐标系中的杆单元以下公式描述了整体位移和局部位移之间的关系：U=Tu 其中U=[ U ix U iy U jx U jy ]，T=[cos θ−sin θ00sin θcos θ0000cos θ−sin θ00sin θcos θ],u=[u ix u iy u jx u jy ]U 和u 分别代表整体坐标系和局部坐标系XY 系和局部坐标系xy 下节点i 和节点j 的位移。

T 是变形从局部坐标转换到整体坐标系下的变换阵，类似的局部力和整体力也有以下关系：F=Tf其中F=[ F ixF iy F jx F jy ] ，是整体坐标系下施加在节点i 和j 上的力的分量而且f=[ f ix f iy f jx f jy ]，代表局部坐标系下施加在节点i和j上的分量。

在假设的二力杆条件下，杆只能沿着局部坐标系的x方向变形，内力也总是沿着局部坐标系x的方向，因此将y方向的位移设置为0，局部坐标系下内力和位移通过刚度矩阵有如下关系：[f ixf iyf jxf jy]=|k0−k00000−k0k00000|=[U ixU iyU jxU jy]这里k=k eq=AE/L，写成矩阵形式有：f=Ku将f和u替换成F和U有：T-1F=KT-1U将方程两边乘以T得到：F=TKT-1U其中T-1是变换矩阵T的逆矩阵，替换方程中的TKT-1和U矩阵的值，相乘后得到：[F ixF iy F jx F jy]= k[cos2θsinθcosθ−cos2θ−sinθcosθsinθcosθsin2θ−sinθcosθ−sin2θ−cos2θ−sinθcosθcos2θsinθcosθ−sinθcosθ−sin2θsinθcosθsin2θ][U ixU iyU jxU jy]上述方程代表了施加外力、单元刚度矩阵和任意单元节点的整体位移之间的关系。

平面桁架结构的有限元分析平面桁架结构是一种经常在建筑和工程领域中使用的结构形式。

它由直杆组成，连接在节点上，形成一个稳定的平面结构。

平面桁架结构的设计和分析需要使用有限元分析方法来确定结构的受力状态和稳定性。

本文将介绍平面桁架结构的有限元分析方法，包括模型建立、加载条件、应力和变形分析等。

首先，建立平面桁架结构的有限元模型。

模型应包括杆件和节点两个基本元素。

杆件是结构的主要受力元素，节点是杆件的连接点。

通过连接节点和杆件，可以构建起整个桁架结构。

在有限元模型中，每个节点被赋予一个坐标，每个杆件的长度和截面积也需要定义。

通过这些信息，可以建立结构的有限元模型。

加载条件是进行有限元分析的第二个关键步骤。

加载条件包括结构所承受的外部力和约束条件。

外部力是指作用于结构上的力，包括重力、风力、地震力等。

约束条件是指限制结构自由运动的条件，例如固定节点或滑动支座等。

在有限元分析中，将这些加载条件应用到有限元模型中，以模拟真实结构的受力情况。

然后进行应力和变形分析。

在有限元分析中，结构的应力分布和变形情况可以通过求解有限元方程来得到。

有限元方程是由结构的力平衡和材料的应力-应变关系所组成的方程组。

通过求解有限元方程，可以计算出结构中每个节点的应力和变形情况。

这些结果可以用来评估结构的安全性和稳定性。

在进行有限元分析时，需要注意一些细节。

首先，选择合适的材料模型和参数。

不同的材料具有不同的力学特性，例如弹性模量、屈服强度等。

选择适当的材料模型和参数，以获得准确的分析结果。

其次，进行网格划分和单元类型选择。

将结构划分为小单元，并选择适当的单元类型，以确保每个单元的形状和大小适合结构的几何形状。

最后，进行后处理和结果分析。

得到应力和变形结果后，可以进行结果的可视化和分析，以评估结构的性能。

总之，平面桁架结构的有限元分析是一种有效的工具，可以用于评估结构的受力状态和稳定性。

通过合适的模型建立、加载条件选择以及应力和变形分析等步骤，可以得到准确的分析结果，为结构的设计和优化提供有力支持。

有限元上机分析报告~学院：机械工程专业及班级：机械设计及其自动化08级7班姓名：***学号：题目编号： 2》1.题目概况结构组成和基本数据结构：该结构为一个六根杆组成的桁架结构，其中四根杆组成了直径为800cm的正方形，其他两根杆的两节点为四边形的四个角。

材料：该六根杆截面面积均为100cm2，材料均为Q235，弹性模量为200GPa，对于直径或厚度大于100mm的截面其强度设计值为190Mpa。

载荷：结构的左上和左下角被铰接固定，限制了其在平面内x和y方向的位移，右上角受到大小为2000KN的集中载荷。

结构的整体状况如下图所示：分析任务】该分析的任务是对该结构的静强度进行校核分析以验算该结构否满足强度要求。

2.模型建立物理模型简化及其分析由于该结构为桁架结构，故认为每根杆件只会沿着轴线进行拉压，而不会发生弯曲和扭转等变形。

结构中每根杆为铰接连接，有集中载荷作用于最上方的杆和最右方杆的铰接点。

单元选择及其分析由于该结构的杆可以认为是只受拉压的杆件，故可以使用LINK180单元，该单元是有着广泛工程应用的杆单元，它可以用来模拟桁架、缆索、连杆、弹簧等等。

这种三维杆单元是杆轴方向的拉压单元，每个节点具有三个自由度：沿节点坐标系X、Y、Z方向的平动。

就像铰接结构一样，不承受弯矩。

输入的数据有：两个节点、横截面面积（AREA）、单位长度的质量(ADDMAS)及材料属性。

输出有：单元节点位移、节点的应力应变等等。

由此可见，LINK180单元适用于该结构的分析。

模型建立及网格划分(（1）启动Ansys软件，选择Preferences→Structural，即将其他非结构菜单过滤掉。

（2）选择单元类型：选择Preprocessor→Element Type→Add/Edit/Delete→Add，在出现的对话框中选择Link→3d finit stn 180，即LINK180，点击“OK”（3）选择实常数：选择Preprocessor→Real Constants→Add/Edit/Delete→Add，在出现的对话框中的Cross-sectional area中输入100，点击“OK”。

2D四杆桁架结构的有限元分析实例实例：2D四杆桁架结构的有限元分析学习有限元方法的一个最佳途径，就是在充分掌握基本概念的基础上亲自编写有限元分析程序，这就需要一个良好的编程环境或平台。

MATLAB软件就是这样一个平台，它以功能强大、编程逻辑直观、使用方便见长。

将提供有限元分析中主要单元完整的MATLAB程序，并给出详细的说明。

1D杆单元的有限元分析MATLAB程序(Bar1D2Node)最简单的线性杆单元的程序应该包括单元刚度矩阵、单元组装、单元应力等几个基本计算程序。

下面给出编写的线性杆单元的四个MATLAB函数。

Bar1D2Node _Stiffness(E,A,L)该函数计算单元的刚度矩阵，输入弹性模量E，横截面积A和长度L，输出单元刚度矩阵k(2×2)。

Bar1D2Node _Assembly(KK,k,i,j)该函数进行单元刚度矩阵的组装，输入单元刚度矩阵k，单元的节点编号i、j，输出整体刚度矩阵KK。

Bar1D2Node _Stress(k,u,A)该函数计算单元的应力，输入单元刚度矩阵k、单元的位移列阵u(2×1)以及横截面积A计算单元应力矢量，输出单元应力stress。

Bar1D2Node_Force(k,u)收集于网络，如有侵权请联系管理员删除该函数计算单元节点力矢量，输入单元刚度矩阵k和单元的位移列阵u(2×1)，输出2×1的单元节点力矢量forces。

基于1D杆单元的有限元分析的基本公式，写出具体实现以上每个函数的MATLAB程序如下。
