高压户内支柱绝缘子使用说明书

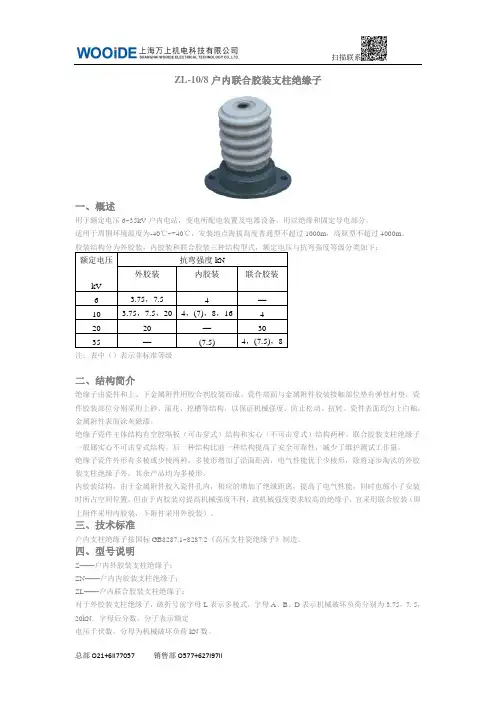

ZL-10/8户内联合胶装支柱绝缘子一、概述用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。

适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。

注：表中（）表示非标准等级二、结构简介绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。

瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以保证机械强度、防止松动、扭转。

瓷件表面均匀上白釉，金属附件表面涂灰磁漆。

绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种。

联合胶装支柱绝缘子一般属实心不可击穿式结构。

后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。

绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。

内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）。

三、技术标准户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

四、型号说明Z——户内外胶装支柱绝缘子；ZN——户内内胶装支柱绝缘子；ZL——户内联合胶装支柱绝缘子；对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。

字母后分数，分子表示额定电压千伏数，分母为机械破坏负荷kN数。

N——内胶装上下附件为单螺孔者；Y——外胶装和联合胶装下附件为圆形者；T——外胶装下附件为椭圆形者；F——外胶装下附件为方形者；G——高原型（老产品为GY）五、外形及安装尺寸型号图号主要尺寸mm重量kgH Dh1h2h3h4h5dd/bd3d4d5a1a2ZL-10/4G 10-112190-6018-15701122-M8-2-φ14181455.4ZL-20/3010-142916-11-32510525-M24-φ18-2524.6ZL-35/4Y 10-123890-608225621142-M8M1M1636- 6.2ZL-35/410-3890-6082162112-M M12-φ3147.51. 订货时应注明型号及工厂代号。

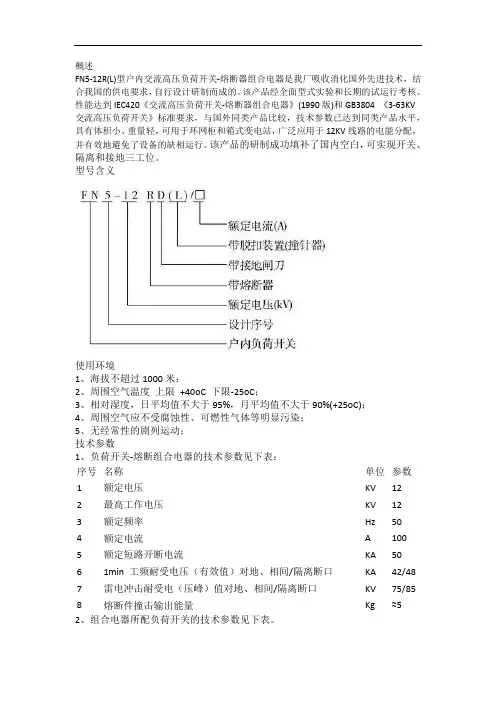

概述FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成的。

该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小、重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效地避免了设备的缺相运行。

该产品的研制成功填补了国内空白，可实现开关、隔离和接地三工位。

型号含义使用环境1、海拔不超过1000米；2、周围空气温度上限+40oC 下限-25oC；3、相对湿度，日平均值不大于95%，月平均值不大于90%(+25oC)；4、周围空气应不受腐蚀性、可燃性气体等明显污染；5、无经常性的剧列运动；技术参数1、负荷开关-熔断组合电器的技术参数见下表：序号名称单位参数1 额定电压KV 122 最高工作电压KV 123 额定频率Hz 504 额定电流 A 1005 额定短路开断电流KA 506 1min 工频耐受电压（有效值）对地、相间/隔离断口KA 42/487 雷电冲击耐受电（压峰）值对地、相间/隔离断口KV 75/858 熔断件撞击输出能量Kg ≈52、组合电器所配负荷开关的技术参数见下表。

序号名称单位参数1 额定电压KV 122 最高工作电压KV 123 额定频率Hz 504 额定电流 A 6305 额定负载有功负载开断电流 A 6306 5%额定有功负载开断电流 A 31.57 额定电容开断电流 A 108 额定电感开断电流 A 409 额定转移电流KA 1.310 额定短时耐受电流KA 2011 额定峰值耐受电流KA 5012 机械寿命次2000外形图1、框架2、支柱绝缘子3、支座接线座4、刀片5、灭弧管6、扭簧及扭簧销轴7、导向片8、触座接线板9、拉杆10、负荷开关转轴11、弹簧储能机构12、操作机构FN5-12 户内交流高压负荷开关1、框架2、接地刀片3、接地开关轴4、支柱绝缘子5、接地转轴6、支座接地板7、刀片8、灭弧管9、拉簧接钮簧销轴10、导向片11、触座接线板12、拉杆13、负荷开关轴14、接线开关弹簧储能机构15、接地开关弹簧储能机构16、负荷开关操作机构17、接地开关操作机构FN5-12D户内交流高压负荷开关1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。

一、户内支柱绝缘子概述户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。

绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。

绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与抗弯强度等级分类如下：注：表中（）表示非标准等级二、绝缘子结构简介绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。

瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以保证机械强度、防止松动、扭转。

瓷件表面均匀上白釉，金属附件表面涂灰磁漆。

绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种。

联合胶装支柱绝缘子一般属实心不可击穿式结构。

后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。

绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。

内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）。

三、技术标准户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

四、型号说明Z——户内外胶装支柱绝缘子；ZN——户内内胶装支柱绝缘子；ZL——户内联合胶装支柱绝缘子；对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。

字母后分数，分子表示额定电压千伏数，分母为机械破坏负荷kN数。

N——内胶装上下附件为单螺孔者；Y——外胶装和联合胶装下附件为圆形者；T——外胶装下附件为椭圆形者；F——外胶装下附件为方形者；G——高原型（老产品为GY）五、外形及安装尺寸。

高压支柱瓷绝缘子概述：高压支柱瓷绝缘子用于标称电压高于1000V、频率不超过100Hz的交流系统中运行的高压电器或在配电装置中用来绝缘和支持带电导体(母线和触头等)。

组成与分类：高压支柱瓷绝缘子由上、下金属附件和绝缘件(瓷件)通过胶合剂胶合而成。

胶合剂由不低于42.5号的硅酸盐水泥和石英砂配制的。

金属附件一般由铸铁制成，表面刷上防锈漆或热镀锌。

高压支柱瓷绝缘子按额定电压分为7.2、12、24、40.5、72.5、126、252、362和550kV等9 级，其中户内绝缘子仅生产7.2〜40.5kV级。

绝缘子机械强度等级是按规定的弯曲破坏负荷值确定的。

机械强度标准值如下：(1)户内支柱绝缘子：2, 4, 8, 6, 25KN；(2)户外棒形支柱绝缘子:2, 4, 6, 8, 10, 12.5, 16, 20, 25, 31.5, 40KN；(3)户外针式支柱绝缘子:3.75, 5, 10, 20KN。

绝缘子按装置场所不同可分为户内支柱绝缘子和户外支柱绝缘子两类。

户内支柱绝缘子按结构可分为外胶装、内胶装和联合胶装3个系列。

(1)外胶装支柱瓷绝缘子：是最早生产的户内空心隔板支柱绝缘子,其中上金属附件和下金属附件用胶合剂胶装在带空腔的瓷件的外圆柱面上,称为外胶装结构。

上金属附件是圆形的,下金属附件有圆形、椭圆形和方形的三种型式。

瓷件表面上一般有很少的几个棱,以提高冲击和工频闪络电压,特别是靠近上附件的棱对提高冲击闪络电压有较大的意义。

为了减少热应力以及调节瓷件制造上的高度差别,附件和瓷件之间垫有衬垫。

(2)户内内胶装支柱瓷绝缘子：针对外胶装绝缘子的缺点,为了减小绝缘子外形尺寸,特别是高度尺寸,发展了户内内胶装绝缘子系列。

为了充分利用绝缘件高度,上、下金属附件均借胶合剂胶装入瓷件的上、下孔内,衬垫是为了缓和热应力或作为一个隔层的。

内胶装绝缘子的优越性不仅是绝缘子本身的尺寸、质量和金属材料消耗比外胶装系列减少许多,更重要的是它使所配套的电器和配电装置(如隔离开关、成套配电装置等)尺寸和质量减小,并节省了电力设备所占空间。

制作人：张朝荣
• 小组成员：张朝荣、陈志锋、陈颖家、 林家颖、沈志卫、吴浚铭
• 按结构用途可分为支柱绝缘子和套管绝缘 子。 （一）支柱绝缘子 支柱绝缘子又分为户内式和户外式两种。 户内式支柱绝缘子广泛应用在3~110kV各 种电压等级的电网中。 1. 户内式支柱绝缘子 户内式支柱绝缘子可分为外胶装式、内胶 装式及联合胶装式等三种。 2. 户外式支柱绝缘子 户外支柱绝缘子有针式和实心棒式两种。
（二）套管绝缘子 套管绝缘子简称为套管。套管绝缘子按其 安装地点可分户内式和户外式两种。 1.户内式套管绝缘子 户内式套管绝缘子根据其载流导体的特征 可分为以下三种型式：采用矩形截面的载 流体、采用圆形截面的载流导体和母线型。 前两种套管载流导体与其绝缘部分制做成 一个整体,使用时由载流导体两端与母线直 接相连。而母线型套管本身不带载流导体, 安装使用时,将原载流母线装于该套管的矩 形窗口内。
• 2.户外式套管绝缘子 户外式套管绝缘子用于将配电装置中的户 内载流导体与户外载流导体之间的连接处, 例如线路引出端或户外式电器由接地外壳 内部向外引出的载流导体部分。因此,户外 式套管绝缘子两端的绝缘分别按户内外两 种要求设计
型号表示及含义

35-220kV支柱瓷绝缘子技术规范书工程项目：广西电网公司年月目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于35kV—220kV支柱瓷绝缘子，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要标准如下。

下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所列版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

标准之间有矛盾时，按技术要求较高的标准执行。

GB/T 494-1998 建筑石油沥青GB 772-2005 高压支柱瓷绝缘子瓷件技术条件GB/T 775.1-2006 绝缘子试验方法第1部分：一般试验方法GB/T 775.2-2003 绝缘子试验方法第2部分：电气试验方法GB/T 775.3-2006 绝缘子试验方法第3部分：机械试验方法GB/T 5582-1993 高压电力设备外绝缘污秽等级GB 8287.1-1998 高压支柱瓷绝缘子第一部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第二部分：尺寸与特性GB 12744-1991 耐污型户外棒形支柱瓷绝缘子GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16927.1-1997 高电压试验技术第一部分一般试验要求JB/T 4307-2004 绝缘子胶装用水泥胶合剂技术条件JB/T 5889-1991 绝缘子用有色金属铸件技术条件JB/T 5891-1991 绝缘子用黑色金属铸件技术条件JB/T 8177-1999 绝缘子金属附件热镀锌层通用技术条件JB/T 9673-1999 绝缘子产品包装JB/T 9674-1999 超声波探测瓷件内部缺陷JB/T 56202-1999 高压支柱瓷绝缘子产品质量分等GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护IEC 600815 耐污秽绝缘子的使用导则Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）1.6本设备技术规范书未尽事宜，由需供双方协商确定。

支柱绝缘子技术规范1 范围本技术规范书适用于10kV变低母线桥支撑用支柱绝缘子（本技术规范书特指瓷式支柱绝缘子）的采购及进厂检验。

本技术规范书对该设备的使用条件，技术要求，性能参数，试验要求，包装方式等进行统一要求。

2 引用标准GB/ 191 包装储运图示标志GB 311.1 高压输变电设备的绝缘配合GB 50150 电气装置安装工程电气设备交接试验标准GB/T 772 高压绝缘子瓷件技术条件GB/T 775.1 绝缘子试验方法第1部分：一般试验方法GB/T 775.2 绝缘子试验方法第2部分：电气试验方法GB/T 775.3 绝缘子试验方法第3部分：机械试验方法GB/T 1001.1 标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB/T 8287.1 标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2 标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性JB/T 4307 绝缘子胶装用水泥胶合剂JB/T 5889 绝缘子用有色金属铸件技术条件JB/T 8177 绝缘子金属附件热镀锌层通用技术条件JB/T 9673 绝缘子产品包装JB/T 9674 超声波探测瓷件内部缺陷3 使用条件支柱绝缘子使用条件要求如下：1）周围空气温度最高日温度： 40℃最低日温度: -10℃最大日温差: 30K最热月平均温度: 30℃最高年平均温度: 20℃2) 海拔高度: ≤1000m3) 最大风速 35m/s4) 最大覆冰厚度: 10mm5) 太阳辐射强度: 0.1w/cm²(风速0.5m/s)6) 环境相对湿度(在25℃时)日平均值: 95%月平均值: 90%7) 地震烈度:8度(安全系数: ≥1.67)水平加速度: 0.3g垂直加速度: 0.15g8) 安装位置: 户内、外注：当有特殊使用条件时，在订货时提出补充，其额定值及试验方面的补充要求可另行商定。

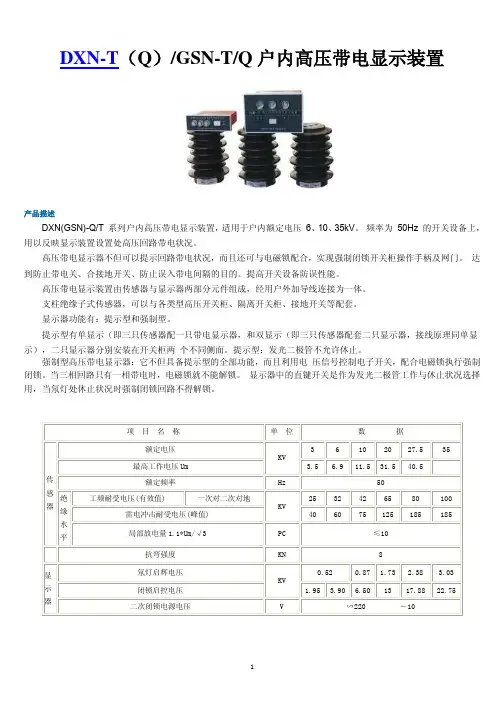

DXN-T（Q）/GSN-T/Q户内高压带电显示装置产品描述DXN(GSN)-Q/T 系列户内高压带电显示装置，适用于户内额定电压6、10、35kV。

频率为50Hz 的开关设备上，用以反映显示装置设置处高压回路带电状况。

高压带电显示器不但可以提示回路带电状况，而且还可与电磁锁配合，实现强制闭锁开关柜操作手柄及网门。

达到防止带电关、合接地开关、防止误入带电间隔的目的。

提高开关设备防误性能。

高压带电显示装置由传感器与显示器两部分元件组成，经用户外加导线连接为一体。

支柱绝缘子式传感器，可以与各类型高压开关柜、隔离开关柜、接地开关等配套。

显示器功能有：提示型和强制型。

提示型有单显示（即三只传感器配一只带电显示器，和双显示（即三只传感器配套二只显示器，接线原理同单显示），二只显示器分别安装在开关柜两个不同侧面。

提示型：发光二极管不允许休止。

强制型高压带电显示器：它不但具备提示型的全部功能，而且利用电压信号控制电子开关，配合电磁锁执行强制闭锁。

当三相回路只有一相带电时，电磁锁就不能解锁。

显示器中的直键开关是作为发光二极管工作与休止状况选择用，当氖灯处休止状况时强制闭锁回路不得解锁。

项目名称单位数据传感器额定电压KV3 6 10 20 27.5 35最高工作电压Um 3.5 6.9 11.5 31.5 40.5额定频率Hz 50绝缘水平工频耐受电压(有效值) 一次对二次对地KV25 32 42 65 80 100雷电冲击耐受电压(峰值) 40 60 75 125 185 185局部放电量1.1*Um/√3 PC ≤10抗弯强度KN 8显示器氖灯启辉电压KV0.52 0.87 1.73 2.38 3.03 闭锁启控电压 1.95 3.90 6.50 13 17.88 22.75 二次闭锁电源电压V ∽220 －10高压带电显示器的型号及其含义为：高压带电显示器的基本参数见表1 表1注：二次闭锁电源电压超出表1规定，由用户与制造厂协商解决。

ZSW-35/6支柱绝缘子一般由绝缘件(如瓷件)和金属附件(如钢脚、铁帽、法兰等)用胶合剂胶合或机械卡装而成。

绝缘子在电力系统中应用很广，一般属于外绝缘，在大气条件下工作。

架空输电线路、发电厂和变电所的母线和各种电气设备的外部带电导体均须用绝缘子支持，并使之与大地（或接地物）或其他有电位差的导体绝缘。

一、ZSW-35/6支柱绝缘子技术标准二、ZSW-35/6支柱绝缘子特点1、支柱绝缘子均符合GB8287.1 《高压支柱瓷绝缘子技术条件》和GB12744，《耐污型户外棒形支柱瓷绝缘子》的规定，也符合国际标准IEC168《标称电压高于1000伏的系统用户内和户外瓷或玻璃支柱绝缘子的试验》及IEC出版物815《绝缘子在污秽条件下的选用导则》的规定。

2、绝缘子机械强度高、分散性小，运行安全可靠。

3、ZSW-35/6户外支柱绝缘子低温机械性能好。

4、耐污性能优良。

5、耐地震水平高。

6、ZSW-35/600户外支柱绝缘子无线电干扰低。

三、用途及使用环境户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中，作带电部分的绝缘和支持用。

绝缘子适用环境为-40~+40，部分产品可用于海拔高度为4000m的地区。

产品分为普通形和耐污性两大类，耐污性可适用于中等、重及特重污区。

四、ZSW-35/6支柱绝缘子至少由二部分组成，即芯棒和连接法兰。

⑴绝缘子的芯棒芯棒是合成绝缘子的绝缘部分，用于保证设计的机械强度。

芯棒应能在较大的温度范围内承受长期的机械负荷，同时还应承受长期的电应力和短期电峰值应力。

芯棒应能在升温条件下保持稳定，在动态负荷条件下具有高机械强度。

⑵绝缘子的法兰法兰是绝缘子的组成部分，用于与基础或金具连接。

法兰一般使用镀锌钢锻件并必须具有适当的延伸性以能与芯棒连接。

除不锈钢外的所有铁质金属零件都应按照 GB5958-86 《绝缘子金属附件镀锌层通用技术条件》进行热镀锌。

连接区的设计原则是要保证理想的应力分布以防损伤玻璃纤维而导致的芯棒特性降低。

二、技术国家标准 户内支柱绝缘子按国标GB8287.1~8287.2 《高压支柱瓷绝缘子》制造。 三、支柱绝缘子型号说明 Z——户内外胶装支柱绝缘子； ZN——户内内胶装支柱绝缘子； ZL——户内联合胶装支柱绝缘子； 对于外胶装支柱绝缘子，破折号前字母L 表示多棱式，字母A、B、D表示机械破坏负荷 分别为3.75，7. 5，20kN。字母后分数，分子 表示额定电压千伏数，分母为机械破坏负荷kN 数。 N——内胶装上下附件为单螺孔者； Y——外胶装和联合胶装下附件为圆形者； T——外胶装下附件为椭圆形者； F——外胶装下附件为方形者； G——高原型（老产品为GY）
结构，其特点是头部尺寸小。重量轻， 强度高和爬电距离大。可节约金属材料 和降低线路造价。为满足带电作业的需 要，在帽沿上采用国内传统的结构形状。 户内支柱绝缘子用于额定电压 6~35kV户内电站，变电所配电装置及电 器设备，用以绝缘和固定导电部分。 绝缘子适用于周围环境温度为40℃~+40℃，安装地点海拔高度普通型 不超过1000m，高原型不超过4000m。 绝缘子按胶装结构分为外胶装，内 胶装和联合胶装三种结构型式，绝缘子 按额定电压与抗弯强度等级分类如下：
ZA-10Y高压支柱绝缘子
中文名：支柱绝缘子 外文名：High pressure post insulator
发展历史 高压支柱绝缘子一般由绝缘件(如 瓷件)和金属附件(如钢脚、铁帽、法兰 等)用胶合剂胶合或机械卡装而成。绝 缘子在电力系统中应用很广，一般属于 外绝缘，在大气条件下工作。架空输电 线路、发电厂和变电所的母线和各种电 气设备的外部带电导体均须用绝缘子支 持，并使之与大地（或接地物）或其他 有电位差的导体绝缘。 一、高压支柱绝缘子概述 产品由铁帽、钢化玻璃件和钢脚组 成，并用水泥胶合剂胶合为一体。本产 品全部采用国际最先进的于下 游，所以绝缘子的效应并不取决于绝缘子同启 动子的相对位置。因此，对绝缘子效应的方向 性的原因还没有真正弄清楚。目前已发现有两 个基因座以反式活化方式影响绝缘子的功能。 基因S2J(Hw)编码的核蛋白识别绝缘子，绝缘子 同其结合后才有绝缘作用。当该基因突变后， 尽管y基因座中插入了绝缘子，但失去了绝缘 作用，y在所有组织中都表达。另一个基因座 是mod(mdg 4)，该基因发生突变后，其效应正 好与Su(Hw)相反，即这些突变型都增强了绝缘 作用，使绝缘子的绝缘效应不再有方向性而得 到扩展，也就是阻断了上游和下游两侧的增强 子的效应。有一种解释认为先是Su(Hw)同绝缘 子DNA结合后，使绝缘子有绝缘效应。 mod(mdg4)同Su(Hw)结合，使绝缘子失去绝缘 效应；突变的mod(mdg4)不能同Su(Hw)结合， 于是绝缘子又增强了绝缘作用。

220kV变电站用棒形支柱瓷绝缘子通用技术规范本规范对应的专用技术规范目录220kV棒形支柱瓷绝缘子采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2、项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表6 项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。

4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

5、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

6、技术规范范本的页面、标题等均为统一格式，不得随意更改。

目录1 总则 ......................................................................................................................................................... - 5 -1.1 一般规定 ...................................................................................................................................... - 5 -1.2 投标人应提供的资格文件........................................................................................................... - 5 -1.3 工作范围 ...................................................................................................................................... - 5 -1.4 对设计图样、试验报告和说明书的要求................................................................................... - 5 -1.5 标准和规范................................................................................................................................... - 7 -1.6 必须提交的技术数据和信息....................................................................................................... - 7 -1.7 备品备件 ...................................................................................................................................... - 7 -1.8 专用工具与仪器仪表................................................................................................................... - 8 -1.9 安装、调试、性能试验、试运行和验收................................................................................... - 8 -2 结构及其它要求 ..................................................................................................................................... - 8 -2.1 绝缘子尺寸................................................................................................................................... - 8 -2.2 耐污秽性能................................................................................................................................... - 8 -2.3铭牌 .............................................................................................................................................. - 8 -2.4 法兰盘 .......................................................................................................................................... - 9 -2.5 瓷件 ................................................................................................................... 错误!未定义书签。

基本信息
电力系统中，棒形瓷支柱绝缘子被广泛使用在母线和隔离开关中。在长期的运行过程中，机械、热、电、环 境等多因素的综合作用使绝缘子用瓷不可避免地发生各种物理、化学变化，从而引起电气性能、机械强度等随运 行时问的增加而逐步下降，发热、放电、发光等特征将伴随性能下降过程同步出现。
绝缘子特点
绝缘子特点
③制造质量问题。瓷支柱绝缘子由于其本身工艺复杂、设备条件、原材料质量问题等限制，制造难度很大。 原国家电力公司发输电运营部高压支柱瓷绝缘子事故调查工作小组在大量调研的基础上，按技术原因统计瓷支柱 绝缘子的事故情况，得出造成支柱瓷绝缘子断裂，产品质量原因占大多数的结论。
断裂事故特点分析
断裂事故特点分析
由于制造过程中的工艺和配方等问题，容易在陶瓷内部形成微裂纹、吸湿性气孔，并可能会造成内部应力的 不均衡。局部应力集中将加大微裂纹，水分通过裂纹、气相中的贯通孔侵入瓷体，吸湿性气孔为水分子提供了驻 足空间。水与玻璃相发生应力诱导化学反应，从而诱发裂纹的缓慢扩展。工频电压工况下，水分子在转向极化过 程中相互摩擦，分子运动剧烈区域产生的热量将引起绝缘子局部出现明显的温升。
绝缘子作用
绝缘子作用
高压电线连接塔的一端挂了很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷或橡胶制成,就 叫绝缘子。为了防止浮尘等污秽在绝缘子表面附着,形成通路被绝缘子两端闪络击穿,即爬电.故增大表面距离,即 爬距,沿绝缘表面放电的距离即泄漏距离叫爬距.爬距=表面距离/系统最高电压.根据污秽程度不同,重污秽地区一 般采用爬距为31毫米/每千伏。 零值绝缘子指的是在运行中绝缘子两端的电位分布接近零或等于零的绝缘子。 零值或低值绝缘子的影响：线路导线的绝缘依赖于绝缘子,由于制造缺陷或外界的作用,如：绝缘子表面过脏，雷 击等。绝缘子的绝缘性能会不断劣化,当绝缘电阻降低或为零时称为低值或零值绝缘子.。绝缘子是光滑的，可以 减少电线之间的容抗作用，以减少电流的流失。

设计顺序号
元件高度mm数
弯曲破坏负荷KN数，操作支柱为扭转破坏负荷
结构型式220KV及以上棒形支柱绝缘子是由几个支柱绝缘子元件作迭装构成的绝缘子柱，其组合用元件数量按其额定电压而定，一般：220KV级由二个元件组成；330KV级由三个元件或二个元件组成；500KV级由三个元件或四个元件组成；500KV级三角架式由三柱十二个元件或九个元件组成。
耐污型户外棒形支柱绝缘子
口
口
口
口
口
口
口
产品形式
结构特征
设计顺序号
额定电压KV数
弯曲破坏负荷KN数
附件安装连接结构形式：L为上、下附件安装孔均为螺孔；K为上、下附件安装孔均为光孔；D为光孔中心圆直径较大者
外绝缘污秽等级（老系列产品不表示）
户外针式支柱绝缘子
口
口
口
产品型号
弯曲破坏负荷等级A，B，D-分别代表3，75，5.20KN
额定电压KV数
户外棒形支柱绝缘子
口
口
口
口
口
产品形式：ZS-实心棒形ZSX-悬挂式
设计顺序号
额定电压KV数
弯曲破坏负荷KN数
安装连接形式代号，L-表示上下附件均为螺孔安装。
户外棒形支柱绝缘子元件
口
口
口
口
产品型式：ZS-实心棒形ZC-操口
口
口
产品形式：Z-户内外胶装支柱瓷绝缘子；ZN-户内内胶装支柱瓷绝缘子；ZL-户内联合胶装支柱瓷绝缘子：
机械强度等级（仅对外胶装）
设计顺序号
额定电压KV数/弯曲破坏负荷KN数，对外胶装型仅额定电压KV数
安装连接形式，N-单螺孔，对外胶装型Y、T、F、N-分别表示圆形底座、椭圆形底座、方形底座

1、支柱绝缘子符合或超过国家、国际有关标准。

支柱绝缘子均符合GB8287.1 《高压支柱瓷绝缘子技术条件》和GB12744，《耐污型户外棒形支柱瓷绝缘子》的规定，也符合国际标准IEC168《标称电压高于1000伏的系统用户内和户外瓷或玻璃支柱绝缘子的试验》及IEC出版物815《绝缘子在污秽条件下的选用导则》的规定。

2、绝缘子机械强度高、分散性小，运行安全可靠。

3、绝缘子低温机械性能好。

为检验产品的低温机械性能，在松辽水利委员会的水科所低温试验室模拟室外冬季温度的变化，对ZSW1-110/4 型绝缘子进行冷冻试验。

经过几次温度循环后，在低温下将试晶做弯曲破坏试验。

试验结果证明绝缘子在-40℃条件下弯曲破坏强度与室温相比无明显变化。

4、耐污性能优良。

绝缘子的耐污秽性能主要取决于产品的结构及伞裙的造型。

该方面做了大量的工作。

通过设计优选、人工污秽试验优选和自然污秽试验优选，最后确定了大小伞相间、伞下带棱的绝缘子伞裙。

用该伞裙研制的额定电压126kV、252kV 弯曲破坏负荷不小于 12kV、爬电比距25mm/kV的绝缘子，在 0.12mg/㎝2等值盐密下，可长期耐受最高运行相电压，即绝缘子III级的爬电距离，可耐受IV 级等值盐密污秽。

额定电压550kV爬电比距为25mm/kV的绝缘子可在0.06mg/㎝2 等值盐密下长期运行。

绝缘子的耐污水平在国内领先，它耐受等值盐密值高出同样爬距、等径伞裙同类产品的三分之一。

经东北电力试验研究院对绝缘了进行人工污秽耐受电压试验结果表明，爬电比距31mm/kV的绝缘子耐受最高值盐密为0.25mg/㎝2。

5、耐地震水平高。

额定电压252kV、550kV绝缘子，在北京水利水电科学研究院进行了烈度9级的抗地震性能试验，结果试品完好无损。

6、无线电干扰低。

额定电压550kV的绝缘子，在1.1倍最高运行相电压下，产生无线电干扰不大于500μV，晴天夜晚无可见电晕，可见电晕电压高达450kV。

220kV变电站用棒形支柱瓷绝缘子通用技术规范本规范对应的专用技术规范目录220kV棒形支柱瓷绝缘子采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2、项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表6项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。

4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

5、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

6、技术规范范本的页面、标题等均为统一格式，不得随意更改。

1总则-5-1.1一般规定-5-1.2投标人应提供的资格文件-5-1.3工作范围-5-1.4对设计图样、试验报告和说明书的要求-5-1.5标准和规范-7-1.6必须提交的技术数据和信息-7-1.7备品备件-7-1.8专用工具与仪器仪表-8-1.9安装、调试、性能试验、试运行和验收-8-2结构及其它要求-8-2.1绝缘子尺寸-8-2.2耐污秽性能-8-2.3铭牌-8-2.4法兰盘-9-2.5瓷件错误!未定义书签。

武汉华能阳光电气有限公司隔离开关支柱复合绝缘子（12kV～252kV）1 范围本标准适用于标称电压10kV～220kV、频率为50Hz的户内和户外交流变电站中运行的隔离开关用的复合支柱绝缘子(以下简称绝缘子)。

本标准规定了10kV～220kV交流系统中隔离开关用的户内和户外复合支柱绝缘子的定义、技术要求、标识和试验规范。

本标准不包括充液式、填充泡沫等绝缘材料类型的复合支柱绝缘子和瓷芯复合支柱绝缘子。

本标准不包括为特殊运行条件下选取支柱绝缘子所涉及的一些要求。

2 规范性引用文件本标准用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。

GB/T 197 普通螺纹公差GB/T 531 橡胶袖珍硬度计压入硬度试验方法GB/T 775.2 绝缘子试验方法第2部分:电气试验方法GB/T 1182 形状和位置公差通则、定义、符号和图样表示法（eqv ISO 1101:1996）GB/T 1800.2 极限与配合基础第2部分:公差、偏差和配合的基本规定GB/T 3511 硫化橡胶或热塑性橡胶耐候性GB/T 4585 交流系统用高压绝缘子的人工污秽试验（idt IEC 60507:1991）GB/T 7220 产品几何量技术规范（GPS）表面结构轮廓法表面粗糙度术语参数测量GB/T 8287.1 高压支柱瓷绝缘子第1部分：技术条件（neq IEC武汉华能阳光电气有限公司60168:1994）GB/T 10707 橡胶燃烧性能的测定GB/T 11020 固体非金属材料暴露在火焰源时的燃烧性试验方法清单GB/T 11022 高压开关设备和控制设备标准的共同技术要求（eqv IEC 60694:1996）GB/T 16927.1 高电压试验技术第一部分：一般试验要求（eqv IEC 60060-1:1989）GB/T 19519 标称电压高于1000V的交流架空线路用复合绝缘子——定义、试验方法及验收准则(neq IEC 61109:1992)ISO 3452 非破坏试验——渗透检查——一般原理DL/T 859 高压交流系统用复合绝缘子人工污秽试验DL/T 864 标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 1048 标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规GB/T 14234 塑料件表面粗糙度GB/T 16585 硫化橡胶人工气候老化(荧光紫外灯)试验方法则苏电建〔2008〕643号江苏220千伏和110千伏变电站通用设备安装接口标准3 术语和定义3.3护套和伞裙（合称伞套） housing and sheds伞套是支柱复合绝缘子的外部绝缘件，用来提供必要的爬电距离和保护芯棒不受环境侵蚀。
