户内支柱绝缘子使用说明书

ZL-10/8户内联合胶装支柱绝缘子一、概述用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。

适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。

注：表中（）表示非标准等级二、结构简介绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。

瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以保证机械强度、防止松动、扭转。

瓷件表面均匀上白釉，金属附件表面涂灰磁漆。

绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种。

联合胶装支柱绝缘子一般属实心不可击穿式结构。

后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。

绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。

内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）。

三、技术标准户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

四、型号说明Z——户内外胶装支柱绝缘子；ZN——户内内胶装支柱绝缘子；ZL——户内联合胶装支柱绝缘子；对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。

字母后分数，分子表示额定电压千伏数，分母为机械破坏负荷kN数。

N——内胶装上下附件为单螺孔者；Y——外胶装和联合胶装下附件为圆形者；T——外胶装下附件为椭圆形者；F——外胶装下附件为方形者；G——高原型（老产品为GY）五、外形及安装尺寸型号图号主要尺寸mm重量kgH Dh1h2h3h4h5dd/bd3d4d5a1a2ZL-10/4G 10-112190-6018-15701122-M8-2-φ14181455.4ZL-20/3010-142916-11-32510525-M24-φ18-2524.6ZL-35/4Y 10-123890-608225621142-M8M1M1636- 6.2ZL-35/410-3890-6082162112-M M12-φ3147.51. 订货时应注明型号及工厂代号。

35-220kV支柱瓷绝缘子技术规范书工程项目：广西电网公司年月目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于35kV—220kV支柱瓷绝缘子，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要标准如下。

下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所列版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

标准之间有矛盾时，按技术要求较高的标准执行。

GB/T 494-1998 建筑石油沥青GB 772-2005 高压支柱瓷绝缘子瓷件技术条件GB/T 775.1-2006 绝缘子试验方法第1部分：一般试验方法GB/T 775.2-2003 绝缘子试验方法第2部分：电气试验方法GB/T 775.3-2006 绝缘子试验方法第3部分：机械试验方法GB/T 5582-1993 高压电力设备外绝缘污秽等级GB 8287.1-1998 高压支柱瓷绝缘子第一部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第二部分：尺寸与特性GB 12744-1991 耐污型户外棒形支柱瓷绝缘子GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16927.1-1997 高电压试验技术第一部分一般试验要求JB/T 4307-2004 绝缘子胶装用水泥胶合剂技术条件JB/T 5889-1991 绝缘子用有色金属铸件技术条件JB/T 5891-1991 绝缘子用黑色金属铸件技术条件JB/T 8177-1999 绝缘子金属附件热镀锌层通用技术条件JB/T 9673-1999 绝缘子产品包装JB/T 9674-1999 超声波探测瓷件内部缺陷JB/T 56202-1999 高压支柱瓷绝缘子产品质量分等GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护IEC 600815 耐污秽绝缘子的使用导则Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）1.6本设备技术规范书未尽事宜，由需供双方协商确定。

DXN-T（Q）/GSN-T/Q户内高压带电显示装置产品描述DXN(GSN)-Q/T 系列户内高压带电显示装置，适用于户内额定电压6、10、35kV。

频率为50Hz 的开关设备上，用以反映显示装置设置处高压回路带电状况。

高压带电显示器不但可以提示回路带电状况，而且还可与电磁锁配合，实现强制闭锁开关柜操作手柄及网门。

达到防止带电关、合接地开关、防止误入带电间隔的目的。

提高开关设备防误性能。

高压带电显示装置由传感器与显示器两部分元件组成，经用户外加导线连接为一体。

支柱绝缘子式传感器，可以与各类型高压开关柜、隔离开关柜、接地开关等配套。

显示器功能有：提示型和强制型。

提示型有单显示（即三只传感器配一只带电显示器，和双显示（即三只传感器配套二只显示器，接线原理同单显示），二只显示器分别安装在开关柜两个不同侧面。

提示型：发光二极管不允许休止。

强制型高压带电显示器：它不但具备提示型的全部功能，而且利用电压信号控制电子开关，配合电磁锁执行强制闭锁。

当三相回路只有一相带电时，电磁锁就不能解锁。

显示器中的直键开关是作为发光二极管工作与休止状况选择用，当氖灯处休止状况时强制闭锁回路不得解锁。

项目名称单位数据传感器额定电压KV3 6 10 20 27.5 35最高工作电压Um 3.5 6.9 11.5 31.5 40.5额定频率Hz 50绝缘水平工频耐受电压(有效值) 一次对二次对地KV25 32 42 65 80 100雷电冲击耐受电压(峰值) 40 60 75 125 185 185局部放电量1.1*Um/√3 PC ≤10抗弯强度KN 8显示器氖灯启辉电压KV0.52 0.87 1.73 2.38 3.03 闭锁启控电压 1.95 3.90 6.50 13 17.88 22.75 二次闭锁电源电压V ∽220 －10高压带电显示器的型号及其含义为：高压带电显示器的基本参数见表1 表1注：二次闭锁电源电压超出表1规定，由用户与制造厂协商解决。

220kV变电站用棒形支柱瓷绝缘子通用技术规范本规范对应的专用技术规范目录220kV棒形支柱瓷绝缘子采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2、项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表6 项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。

4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

5、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

6、技术规范范本的页面、标题等均为统一格式，不得随意更改。

目录1 总则 ......................................................................................................................................................... - 5 -1.1 一般规定 ...................................................................................................................................... - 5 -1.2 投标人应提供的资格文件........................................................................................................... - 5 -1.3 工作范围 ...................................................................................................................................... - 5 -1.4 对设计图样、试验报告和说明书的要求................................................................................... - 5 -1.5 标准和规范................................................................................................................................... - 7 -1.6 必须提交的技术数据和信息....................................................................................................... - 7 -1.7 备品备件 ...................................................................................................................................... - 7 -1.8 专用工具与仪器仪表................................................................................................................... - 8 -1.9 安装、调试、性能试验、试运行和验收................................................................................... - 8 -2 结构及其它要求 ..................................................................................................................................... - 8 -2.1 绝缘子尺寸................................................................................................................................... - 8 -2.2 耐污秽性能................................................................................................................................... - 8 -2.3铭牌 .............................................................................................................................................. - 8 -2.4 法兰盘 .......................................................................................................................................... - 9 -2.5 瓷件 ................................................................................................................... 错误!未定义书签。

178概述型号及其含义结构代号额定电压(kV)设计序号加强型带保护级浇注绝缘支柱式电流互感器LZZBJ9-10A、A1G、A2G支柱式全封闭浇注绝缘电流互感器结构特点● 额定绝缘水平：12/42/75kV：● 额定二次电流：5A或1A：● 负荷的功率因数：cosΦ=0.8(滞后)● 仪表保安系数：FS≤10；● 污秽等级：ll级。

技术参数L Z Z B J 9 - 10 A、AIG、A2GLZZBJ9-10A、A1G、A2G型电流互感器是户内环氧树脂浇注支柱式全工况型产品。

在额定频率为50Hz额定电压为10kV及以下的电力系统中作继电保护或电能测量用，其中LZZBJ9-10A1G、A2G装于中置式开关柜或其他型式开关柜中。

产品标准：GB/T 20840.2。

本型电流互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及潮湿，也适宜于热带地区。

互感器不需要特别维护，只需定期地清除表面污物。

由于电流互感器采用环氧树脂全封闭浇注。

尺寸小、质量小。

适宜于任何位置、任意方向安装。

LZZBJ9-10A 型电流互感器技术参数LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器高压电器179180LZZBJ9-10A2G 型电流互感器技术参数注：如果用户要求的参数超出上表范围，请与我公司协商后确定。

LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器外形及安装示意图LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器高压电器181LZZBJ9-10A800-2000/5800-2000/5改小型182LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器LZZBJ9-A2G800-2000/53000-5000/5。

220kV变电站用棒形支柱瓷绝缘子通用技术规范本规范对应的专用技术规范目录220kV棒形支柱瓷绝缘子采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2、项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表6项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。

4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

5、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

6、技术规范范本的页面、标题等均为统一格式，不得随意更改。

1总则-5-1.1一般规定-5-1.2投标人应提供的资格文件-5-1.3工作范围-5-1.4对设计图样、试验报告和说明书的要求-5-1.5标准和规范-7-1.6必须提交的技术数据和信息-7-1.7备品备件-7-1.8专用工具与仪器仪表-8-1.9安装、调试、性能试验、试运行和验收-8-2结构及其它要求-8-2.1绝缘子尺寸-8-2.2耐污秽性能-8-2.3铭牌-8-2.4法兰盘-9-2.5瓷件错误!未定义书签。

附件1072.5kV及以上电压等级支柱瓷绝缘子运行规范国家电网公司二○○五年三月目录第一章总则 (1)第二章引用标准 (1)第三章设备的验收 (2)第四章运行巡视、检查项目维护及要求 (4)第五章事故和故障处理 (6)第六章设备技术管理 (7)第七章备品备件管理 (9)第八章设备报废 (10)72.5kV及以上电压等级支柱瓷绝缘子运行规范编制说明 (11)第一章总则第一条为了加强高压支柱瓷绝缘子的运行管理工作，进一步拓宽运行管理工作的范围，延伸运行管理工作的内涵，保证设备安全、可靠、经济运行，特制定本规定。

第二条本规定是依据国家、行业的有关标准、规程和规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

第三条本规定明确了高压支柱瓷绝缘子设备选型、订货、监造、出厂验收、现场安装、验收、运行、检修和设备的缺陷检测、评估、分析、过程工作提出了具体要求。

第四条本规定适用于国家电网公司系统所辖发电厂、变电站、换流站、串补站，户内和户外72.5kV及以上电压等级的支柱瓷绝缘子的管理。

第五条各网省电力公司可根据本规定，结合本地区实际情况制定相应的实施细则。

第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。

GB/T 494-1998 建筑石油沥青GB 772-1987 高压支柱瓷绝缘子瓷件技术条件GB/T 775.1-1987 绝缘子试验方法第1部分：一般试验方法GB/T 775.2-1987 绝缘子试验方法第2部分：电气试验方法GB/T 775.3-1987 绝缘子试验方法第3部分：机械试验方法GB/T 5582-1993 高压电力设备外绝缘污秽等级GB 8287.1-1998 高压支柱瓷绝缘子第一部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第二部分：尺寸与特性GB 8411.1-1987 电瓷材料第一部分：定义、分类和性能GB 12744-1991 耐污型户外棒形支柱瓷绝缘子GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16927.1-1997 高电压试验技术第一部分一般试验要求JB 4307-1986 绝缘子胶装用水泥胶合剂技术条件JB/T 5889-1991 绝缘子用有色金属铸件技术条件JB/T 5891-1991 绝缘子用黑色金属铸件技术条件JB/T 8177-1999 绝缘子金属附件热镀锌层通用技术条件JB/T 9673-1999 绝缘子产品包装JB/T 9674-1999 超声波探测瓷件内部缺陷JB/T 56202-1999 高压支柱瓷绝缘子产品质量分等（内部使用）IEC 600815 耐污秽绝缘子的使用导则国家电网公司变电站管理规范（试行）国家电网公司高压支柱瓷绝缘子运行管理规范国家电网公司高压支柱瓷绝缘子技术监督规定国家电网公司预防高压支柱瓷绝缘子事故措施第三章设备的验收第七条新设备验收的项目及要求（一）设备运抵现场、安装前的验收(1)检查包装箱是否破损、受潮、制造厂家、产品名称及型号是否与所订购产品一致。

ZJ-10Q支柱绝缘子主要技术参数及外形安装尺寸:
1、额定电压：10kV；
2、最高电压：12kV；
3、绝缘子应能承受的工频耐受电压（有效值）：42kV 5min；雷电冲击耐受电压（峰值）：75kV；
4、绝缘子的外形及安装尺寸见附图。

结构简介:
绝缘子采用环氧树脂浇注成型，耐污秽及潮湿，无需特别维护，只需定期清除表面污物，两端有用于安装的螺纹孔。

使用条件:
1、户内装置；
2、海拔高度不超过1000m；
3、周围气温为+40℃～-5℃；
4、当空气温度为+20℃，相对湿度不超过100%；
5、无严重影响绝缘子绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀性介质的场所。

户内支柱瓷绝缘子
产品特点：绝缘子由支柱瓷件和两端金属附件组成，并采用高强度水泥胶合剂合成一个整体，具有良好的电气性能和较高的机械强度
ZN—户内内胶装支柱瓷绝缘子；
ZL—户内联合胶装支柱瓷绝缘子：
Z—户内外胶装支柱瓷绝缘子；
A、B、C、D—机械破坏负荷等级
Y—圆形底座T—椭圆形底座F—方形底座N—内胶装上、下附件均为单螺孔者短横后面的数字：分子为额定电压千伏数，分母为弯曲破坏负荷千牛数
ZN-10/4型高压支柱绝缘子ZL-10/8支柱绝缘子
35-66KV户内支柱绝缘子
户外支柱瓷绝缘子

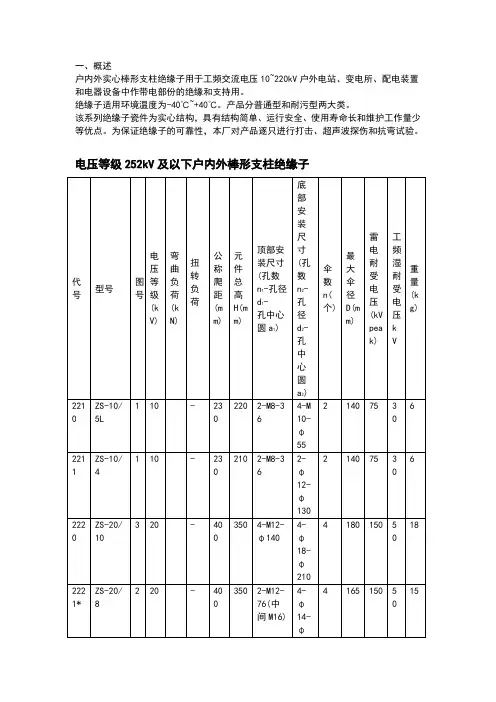

ZS—实心棒形支柱瓷绝缘子
ZSX—悬挂式的实心棒形支柱瓷绝缘子
ZSW—耐污型户外棒形支柱瓷绝缘子
ZSW-132KV高压支柱绝缘子
ZSW-252瓷支柱绝缘子。

支柱绝缘子技术规范1 范围本技术规范书适用于10kV变低母线桥支撑用支柱绝缘子（本技术规范书特指瓷式支柱绝缘子）的采购及进厂检验。

本技术规范书对该设备的使用条件，技术要求，性能参数，试验要求，包装方式等进行统一要求。

2 引用标准GB/ 191 包装储运图示标志GB 311.1 高压输变电设备的绝缘配合GB 50150 电气装置安装工程电气设备交接试验标准GB/T 772 高压绝缘子瓷件技术条件GB/T 775.1 绝缘子试验方法第1部分：一般试验方法GB/T 775.2 绝缘子试验方法第2部分：电气试验方法GB/T 775.3 绝缘子试验方法第3部分：机械试验方法GB/T 1001.1 标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB/T 8287.1 标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2 标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性JB/T 4307 绝缘子胶装用水泥胶合剂JB/T 5889 绝缘子用有色金属铸件技术条件JB/T 8177 绝缘子金属附件热镀锌层通用技术条件JB/T 9673 绝缘子产品包装JB/T 9674 超声波探测瓷件内部缺陷3 使用条件支柱绝缘子使用条件要求如下：1）周围空气温度最高日温度： 40℃最低日温度: -10℃最大日温差: 30K最热月平均温度: 30℃最高年平均温度: 20℃2) 海拔高度: ≤1000m3) 最大风速 35m/s4) 最大覆冰厚度: 10mm5) 太阳辐射强度: 0.1w/cm²(风速0.5m/s)6) 环境相对湿度(在25℃时)日平均值: 95%月平均值: 90%7) 地震烈度:8度(安全系数: ≥1.67)水平加速度: 0.3g垂直加速度: 0.15g8) 安装位置: 户内、外注：当有特殊使用条件时，在订货时提出补充，其额定值及试验方面的补充要求可另行商定。

样板示范内容：绝缘子（支柱绝缘子）安装2013 年示范工程样板点施工作业指导书绝缘子（支柱绝缘子）安装目录1.适用范围 (3)2.编写依据 (3)3.作业流程 (3)4.安全风险分析与控制措施 (4)5.作业准备 (5)6.作业方法 (6)7.工艺质量控制措施及检验标准 (7)8.工艺成品要求 (10)9.成品展示 (10)样板示范内容：绝缘子（支柱绝缘子）安装1.适用范围本作业指导书适用于110～500kV 电压等级的绝缘子（支柱绝缘子）安装作业，其他电压等级可参照执行。

2.编写依据表2-1 编写依据序号引用资料名称1GB 50150—2006《电气装置安装工程电气设备交接试验标准》2GB 50149—2010《电气装置安装工程母线装置施工及验收规范》；3GB 26860—2011《电力安全工作规程（发电厂和变电站电气部分）》4D L5009.3—1997《电力建设安全工作规程（变电所部分）》5Q/C S G 10001—2004《变电站安健环设施标准》6Q/C S G 10007—2004《电力设备预防性试验规程》7《10kV～500kV 输变电及配电工程质量验收与评定标准第二册：变电电气安装》8Q/C S G11105.2—2008《南方电网工程施工工艺控制规范》9《中国南方电网公司反事故措施》生2012[71]号3.作业流程作业（工序）流程见图3-1。

图3-1 作业（工序）流程图4.安全风险分析与控制措施4.1绝缘子（支柱绝缘子）安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与绝缘子（支柱绝缘子）安装作业相关联的《电网建设安全施工作业票》（附件1 安全施工作业票编码：B DD Q-Z W-05-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

支柱绝缘子支柱绝缘子：支柱绝缘子是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。

早年间支柱绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多悬状的绝缘体,它是为了增加爬电距离的,通常由硅胶或陶瓷制成,就叫绝缘子。

绝缘子在架空输电线路中起着两个基本作用，即支撑导线和防止电流回地，这两个作用必须得到保证，绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。

户内支柱绝缘子（支柱绝缘子）：概述：高压支柱瓷绝缘子用于标称电压高于1000V、频率不超过100Hz的交流系统中运行的高压电器或在配电装置中用来绝缘和支持带电导体（母线和触头等）。

型号：ZN-7.2/4、ZN-12/4、ZN-12/8、ZN-12/16、ZN-6/4、ZN-6/4N、ZN-10/4、ZN-10/4N、ZN-10/8、ZN-10/16、ZN-10/8N、ZN-20/16、ZN-20/30、组成与分类：高压支柱瓷绝缘子由上、下金属附件和绝缘件（瓷件）通过胶合剂胶合而成。

胶合剂由不低于42.5号的硅酸盐水泥和石英砂配制的。

金属附件一般由铸铁制成，表面刷上防锈漆或热镀锌。

高压支柱瓷绝缘子按额定电压分为7.2、12、24、40.5、72.5、126、252、362和550kV等9级，其中户内绝缘子仅生产7.2～40.5kV级。

户内支柱绝缘子：2，4，8，6，25KN；户内支柱绝缘子按结构可分为外胶装、内胶装和联合胶装3个系列。

（1）外胶装支柱瓷绝缘子：是最早生产的户内空心隔板支柱绝缘子，其中上金属附件和下金属附件用胶合剂胶装在带空腔的瓷件的外圆柱面上，称为外胶装结构。

上金属附件是圆形的，下金属附件有圆形、椭圆形和方形的三种型式。

瓷件表面上一般有很少的几个棱，以提高冲击和工频闪络电压，特别是靠近上附件的棱对提高冲击闪络电压有较大的意义。

为了减少热应力以及调节瓷件制造上的高度差别，附件和瓷件之间垫有衬垫。
