高压支柱瓷绝缘子使用说明书
- 格式:docx
- 大小:1.22 MB
- 文档页数:8

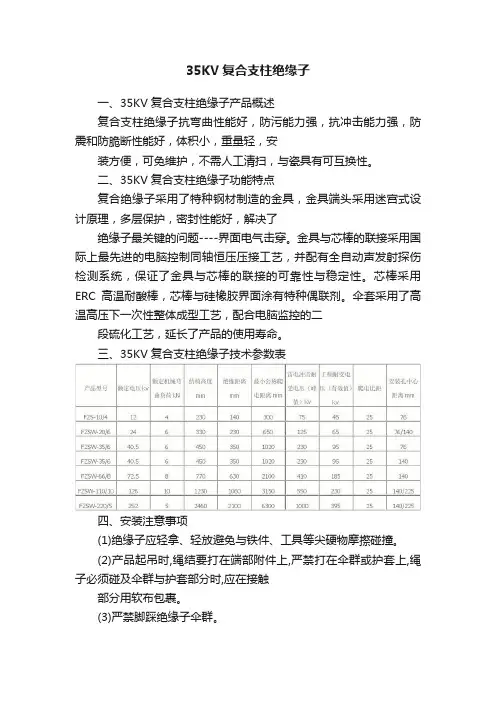

35KV复合支柱绝缘子
一、35KV复合支柱绝缘子产品概述
复合支柱绝缘子抗弯曲性能好,防污能力强,抗冲击能力强,防震和防脆断性能好,体积小,重量轻,安
装方便,可免维护,不需人工清扫,与瓷具有可互换性。
二、35KV复合支柱绝缘子功能特点
复合绝缘子采用了特种钢材制造的金具,金具端头采用迷宫式设计原理,多层保护,密封性能好,解决了
绝缘子最关键的问题----界面电气击穿。
金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺,并配有全自动声发射探伤检测系统,保证了金具与芯棒的联接的可靠性与稳定性。
芯棒采用ERC高温耐酸棒,芯棒与硅橡胶界面涂有特种偶联剂。
伞套采用了高温高压下一次性整体成型工艺,配合电脑监控的二
段硫化工艺,延长了产品的使用寿命。
三、35KV复合支柱绝缘子技术参数表
四、安装注意事项
(1)绝缘子应轻拿、轻放避免与铁件、工具等尖硬物摩摖碰撞。
(2)产品起吊时,绳结要打在端部附件上,严禁打在伞群或护套上,绳子必须碰及伞群与护套部分时,应在接触
部分用软布包裹。
(3)严禁脚踩绝缘子伞群。
(4)不得将复合绝缘子当做放线的辅助工具,以免使其受到冲击力或弯曲而损伤绝缘子。
(5)安装均压环时,应注意调整均压环与轴线垂直安装,对于开口型均压环,应注意两端开口方向一致,有利于
放电和保护伞群。

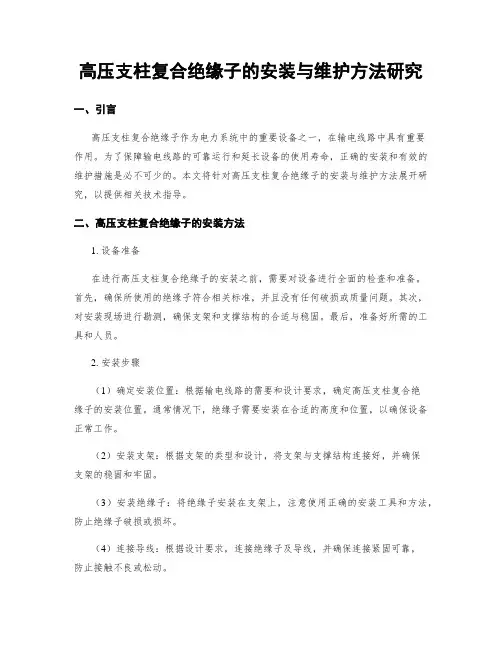

高压支柱复合绝缘子的安装与维护方法研究一、引言高压支柱复合绝缘子作为电力系统中的重要设备之一,在输电线路中具有重要作用。
为了保障输电线路的可靠运行和延长设备的使用寿命,正确的安装和有效的维护措施是必不可少的。
本文将针对高压支柱复合绝缘子的安装与维护方法展开研究,以提供相关技术指导。
二、高压支柱复合绝缘子的安装方法1. 设备准备在进行高压支柱复合绝缘子的安装之前,需要对设备进行全面的检查和准备。
首先,确保所使用的绝缘子符合相关标准,并且没有任何破损或质量问题。
其次,对安装现场进行勘测,确保支架和支撑结构的合适与稳固。
最后,准备好所需的工具和人员。
2. 安装步骤(1)确定安装位置:根据输电线路的需要和设计要求,确定高压支柱复合绝缘子的安装位置。
通常情况下,绝缘子需要安装在合适的高度和位置,以确保设备正常工作。
(2)安装支架:根据支架的类型和设计,将支架与支撑结构连接好,并确保支架的稳固和牢固。
(3)安装绝缘子:将绝缘子安装在支架上,注意使用正确的安装工具和方法,防止绝缘子破损或损坏。
(4)连接导线:根据设计要求,连接绝缘子及导线,并确保连接紧固可靠,防止接触不良或松动。
(5)调整支架和绝缘子:根据需要,对支架和绝缘子进行调整,使其在安装位置上保持合适的角度和位置。
三、高压支柱复合绝缘子的维护方法1. 定期巡视定期巡视是保障高压支柱复合绝缘子正常运行的重要环节。
巡视时需要注意以下内容:(1)外观检查:检查绝缘子表面是否有破损、污秽或异常情况,如有发现及时清洗或更换绝缘子。
(2)防鸟处理:绝缘子表面常常受到鸟类的侵扰,需要进行防鸟处理,采取合适的措施排除鸟巢或对绝缘子进行保护,防止因鸟巢造成的性能下降。
(3)松动检查:检查支架和连接部位有无松动,如发现应及时进行紧固。
(4)导线状况:检查导线状况,确保导线与绝缘子之间的连接良好,有无断裂或腐蚀现象。
2. 清洁维护保持绝缘子的清洁和干燥是确保其正常运行的关键。

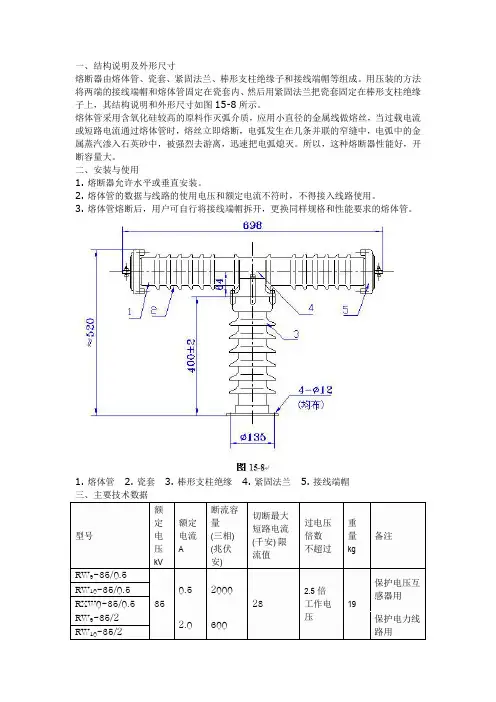

一、结构说明及外形尺寸
熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。
用压装的方法将两端的接线端帽和熔体管固定在瓷套内、然后用紧固法兰把瓷套固定在棒形支柱绝缘子上,其结构说明和外形尺寸如图15-8所示。
熔体管采用含氧化硅较高的原料作灭弧介质,应用小直径的金属线做熔丝,当过载电流或短路电流通过熔体管时,熔丝立即熔断,电弧发生在几条并联的窄缝中,电弧中的金属蒸汽渗入石英砂中,被强烈去游离,迅速把电弧熄灭。
所以,这种熔断器性能好,开断容量大。
二、安装与使用
1. 熔断器允许水平或垂直安装。
2. 熔体管的数据与线路的使用电压和额定电流不符时,不得接入线路使用。
3. 熔体管熔断后,用户可自行将接线端帽拆开,更换同样规格和性能要求的熔体管。
1. 熔体管
2. 瓷套
3. 棒形支柱绝缘
4. 紧固法兰
5. 接线端帽
高压熔断器
高压熔断器适用于输电线路及电力变压器短路及过载保护,是保护电力设备不受损害的最简单的一种电器。
高压熔断器用于海拔1000m以下,环境温度不高于+40℃,不低于-40℃。
不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。
上海昌开电器有限公司。
编号: Q/×××××变电站220kV×#管母支柱绝缘子超声探伤作业指导书
编写: 年月日
年月日
年月日
试验负责人:
试验日期年月日时至年月日时
荆州供电公司×××
1合用范围
本作业指导书合用于××变电站220kV×#管母支柱绝缘子超声探伤试验。
2引用文献
下列原则及技术资料所包括旳条文, 通过在本作业指导书中引用, 而构成为本作业指导书旳条文。
本作业指导书出版时, 所有版本均为有效。
所有原则及技术资料都会被修订, 使用本作业指导书旳各方应探讨使用下列原则及技术资料最新版本旳也许性。
国家电网企业电力安全工作规程(变电站和发电厂电气部分)(试行) 国家电网安监[2023]83号文
3试验前准备工作安排
4 试验程序
5 试验总结
6作业指导书执行状况评估
7附录
a)试验记录
支柱绝缘子超声探伤试验原始记录。
FXBW4高压悬式绝缘子概述:棒形悬式复合绝缘子用于普通和污秽地区的交流电力系统额定电压35~500kV,频率不超过100Hz的架空线路、变电站作悬垂和耐张用。
绝缘子安装地点环境温度在-40℃~+40℃之间,海拔不超过1000m。
它尤其用于污秽地区,能有效防止污闪事故,是目前广泛使用的瓷绝缘子的替代产品。
复合绝缘子又称合成绝缘子,其主要结构由伞裙护套、环氧玻璃纤维(FRP)芯棒和端部金具三部分组成。
其中伞裙护套由高温硫化硅橡胶制成, FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料,端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。
复合绝缘子的这种结构将机械强度与外绝缘性能分开,芯棒与伞裙护套分别承担机械与电气负荷,从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。
作为绝缘子结构的一部分,金具主要起传递机械应力与连接固定的作用。
与传统的瓷绝缘子和玻璃绝缘子相比,复合绝缘子具有如下优点:(1)强度高,重量轻。
复合绝缘子的强度重量比很高,即比强度很高。
其高机械强度源于玻璃钢芯棒优异的机械性能,目前被大量采用的玻璃钢引拔棒的拉伸强度可达1000MPa以上,而芯棒密度仅为2g/cm3左右,因此其比强度很高,约为优质碳素钢的5~10倍。
在相同电压等级下,复合绝缘子的重量仅为瓷绝缘子的1/7~1/10。
(2)湿闪污闪电压高。
有机复合材料低能表面的憎水性是复合绝缘子优异耐湿污性能的主要原因。
在大雾、小雨、露、溶雪、溶冰等恶劣气象条件下,复合绝缘子表面形成分离的水珠而不是连续的水膜,污层电导很低,因此泄露电流也很小,不易发生强烈的局部电弧,局部电弧也难以进一步发展导致外绝缘闪络。
运行一段时间,复合绝缘子表面积污后,憎水性可以迁移到污层表面的特性为硅橡胶材料所独有,在相同污秽度下,其污闪电压可以达到相同泄露距离绝缘子的两倍以上。
普通棒形悬式复合绝缘子的等效直径远小于普通悬式瓷绝缘子及支柱绝缘子,这也是其耐污性能优异的重要原因。

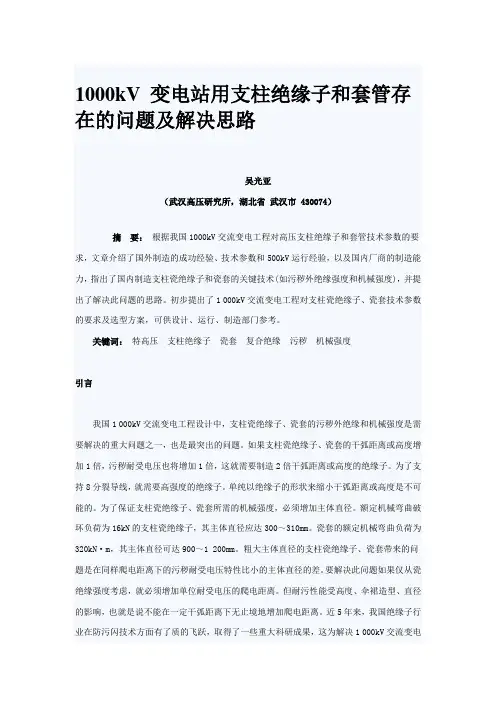

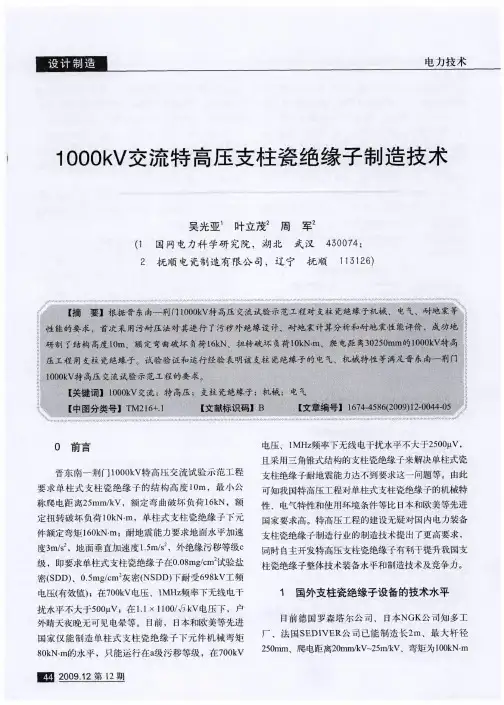

1000kV 变电站用支柱绝缘子和套管存在的问题及解决思路吴光亚(武汉高压研究所,湖北省武汉市 430074)摘要:根据我国1000kV交流变电工程对高压支柱绝缘子和套管技术参数的要求,文章介绍了国外制造的成功经验、技术参数和500kV运行经验,以及国内厂商的制造能力,指出了国内制造支柱瓷绝缘子和瓷套的关键技术(如污秽外绝缘强度和机械强度),并提出了解决此问题的思路。
初步提出了1 000kV交流变电工程对支柱瓷绝缘子、瓷套技术参数的要求及选型方案,可供设计、运行、制造部门参考。
关键词:特高压支柱绝缘子瓷套复合绝缘污秽机械强度引言我国1 000kV交流变电工程设计中,支柱瓷绝缘子、瓷套的污秽外绝缘和机械强度是需要解决的重大问题之一,也是最突出的问题。
如果支柱瓷绝缘子、瓷套的干弧距离或高度增加1倍,污秽耐受电压也将增加1倍,这就需要制造2倍干弧距离或高度的绝缘子。
为了支持8分裂导线,就需要高强度的绝缘子。
单纯以绝缘子的形状来缩小干弧距离或高度是不可能的。
为了保证支柱瓷绝缘子、瓷套所需的机械强度,必须增加主体直径。
额定机械弯曲破坏负荷为16kN的支柱瓷绝缘子,其主体直径应达300~310mm。
瓷套的额定机械弯曲负荷为320kN·m,其主体直径可达900~1 200mm。
粗大主体直径的支柱瓷绝缘子、瓷套带来的问题是在同样爬电距离下的污秽耐受电压特性比小的主体直径的差。
要解决此问题如果仅从瓷绝缘强度考虑,就必须增加单位耐受电压的爬电距离。
但耐污性能受高度、伞裙造型、直径的影响,也就是说不能在一定干弧距离下无止境地增加爬电距离。
近5年来,我国绝缘子行业在防污闪技术方面有了质的飞跃,取得了一些重大科研成果,这为解决1 000kV交流变电工程中支柱瓷绝缘子、瓷套的污秽外绝缘和机械强度问题奠定了基础。
1 1 000kV交流变电工程对支柱瓷绝缘子、瓷套的基本要求1.1 变电站额定绝缘水平推荐值1 000kV变电设备额定绝缘水平如表1所示。

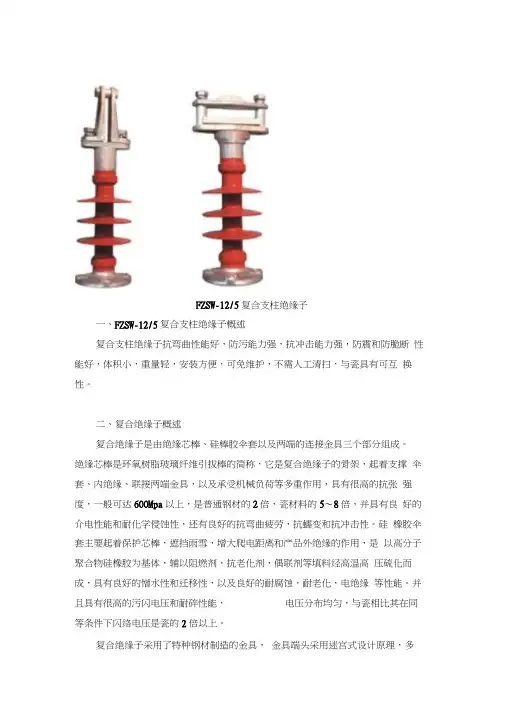

FZSW-12/5复合支柱绝缘子一、FZSW-12/5复合支柱绝缘子概述复合支柱绝缘子抗弯曲性能好,防污能力强,抗冲击能力强,防震和防脆断性能好,体积小,重量轻,安装方便,可免维护,不需人工清扫,与瓷具有可互换性。
二、复合绝缘子概述复合绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。
绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称,它是复合绝缘子的骨架,起着支撑伞套、内绝缘、联接两端金具,以及承受机械负荷等多重作用,具有很高的抗张强度,一般可达600Mpa以上,是普通钢材的2倍,瓷材料的5〜8倍,并具有良好的介电性能和耐化学侵蚀性,还有良好的抗弯曲疲劳,抗蠕变和抗冲击性。
硅橡胶伞套主要起着保护芯棒,遮挡雨雪,增大爬电距离和产品外绝缘的作用,是以高分子聚合物硅橡胶为基体,辅以阻燃剂,抗老化剂,偶联剂等填料经高温高压硫化而成,具有良好的憎水性和迁移性,以及良好的耐腐蚀,耐老化,电绝缘等性能。
并且具有很高的污闪电压和耐碎性能,电压分布均匀,与瓷相比其在同等条件下闪络电压是瓷的2倍以上。
复合绝缘子采用了特种钢材制造的金具,金具端头采用迷宫式设计原理,多层保护,密封性能好,解决了绝缘子最关键的问题----界面电气击穿。
金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺,并配有全自动声发射探伤检测系统,保证了金具与芯棒的联接的可靠性与稳定性。
芯棒采用ERC高温耐酸棒,芯棒与硅橡胶界面涂有特种偶联剂。
伞套采用了高温高压下一次性整体成型工艺,配合电脑监控的二段硫化工艺,延长了产品的使用寿命。
先进的生产设备和制造工艺,齐全的检测设备及检测手段,保证了产品的各项技术指标均达到相关的国内和国际标准,成为高电压输变电线路的新一代绝缘子。
三、产品型号说明FZSW-12/5III ________ 额定弯曲负荷(KN)|| __________ 额定电压(KV)|_____________ 复合支柱绝缘子四、FZSW-12/5复合支柱绝缘子使用条件环境温度:-40 C ~+40C;海拔高度:不超过1500米;交流电源频率:不超过100Hz;最大风速:不超过35m/s;地震强度:不超过八级;五、FZSW-12/5复合支柱绝缘子的性能特点体积小,重量轻,是相同电压等级瓷绝缘子的1/5~1/9左右,便于运输和安装。

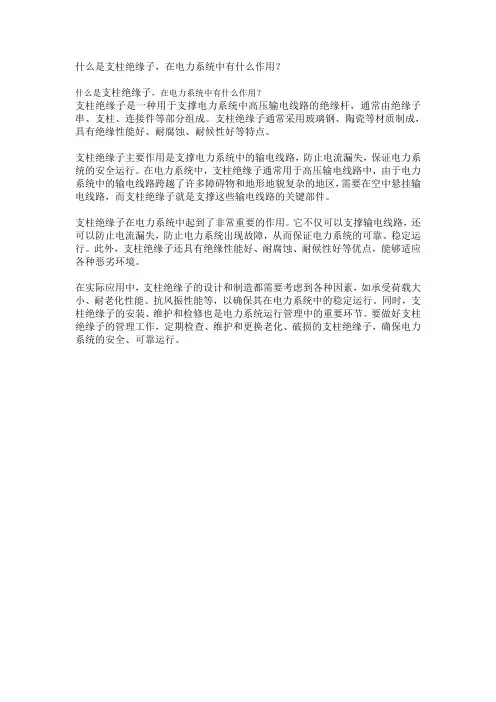

什么是支柱绝缘子,在电力系统中有什么作用?
什么是支柱绝缘子,在电力系统中有什么作用?
支柱绝缘子是一种用于支撑电力系统中高压输电线路的绝缘杆,通常由绝缘子串、支柱、连接件等部分组成。
支柱绝缘子通常采用玻璃钢、陶瓷等材质制成,具有绝缘性能好、耐腐蚀、耐候性好等特点。
支柱绝缘子主要作用是支撑电力系统中的输电线路,防止电流漏失,保证电力系统的安全运行。
在电力系统中,支柱绝缘子通常用于高压输电线路中,由于电力系统中的输电线路跨越了许多障碍物和地形地貌复杂的地区,需要在空中悬挂输电线路,而支柱绝缘子就是支撑这些输电线路的关键部件。
支柱绝缘子在电力系统中起到了非常重要的作用。
它不仅可以支撑输电线路,还可以防止电流漏失,防止电力系统出现故障,从而保证电力系统的可靠、稳定运行。
此外,支柱绝缘子还具有绝缘性能好、耐腐蚀、耐候性好等优点,能够适应各种恶劣环境。
在实际应用中,支柱绝缘子的设计和制造都需要考虑到各种因素,如承受荷载大小、耐老化性能、抗风振性能等,以确保其在电力系统中的稳定运行。
同时,支柱绝缘子的安装、维护和检修也是电力系统运行管理中的重要环节。
要做好支柱绝缘子的管理工作,定期检查、维护和更换老化、破损的支柱绝缘子,确保电力系统的安全、可靠运行。

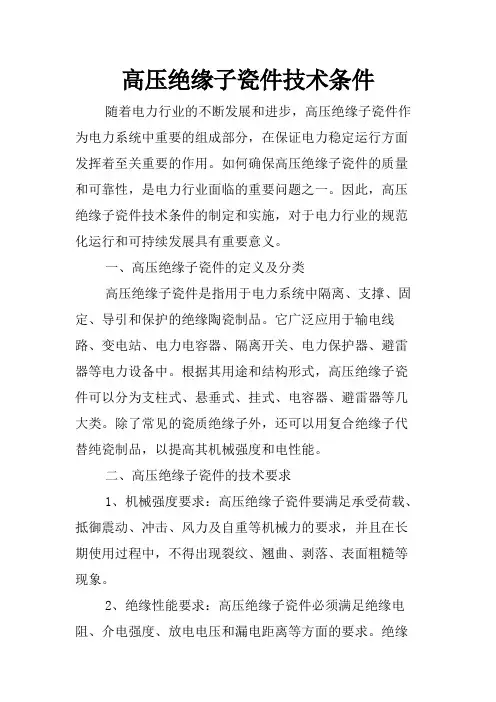

高压绝缘子瓷件技术条件随着电力行业的不断发展和进步,高压绝缘子瓷件作为电力系统中重要的组成部分,在保证电力稳定运行方面发挥着至关重要的作用。
如何确保高压绝缘子瓷件的质量和可靠性,是电力行业面临的重要问题之一。
因此,高压绝缘子瓷件技术条件的制定和实施,对于电力行业的规范化运行和可持续发展具有重要意义。
一、高压绝缘子瓷件的定义及分类高压绝缘子瓷件是指用于电力系统中隔离、支撑、固定、导引和保护的绝缘陶瓷制品。
它广泛应用于输电线路、变电站、电力电容器、隔离开关、电力保护器、避雷器等电力设备中。
根据其用途和结构形式,高压绝缘子瓷件可以分为支柱式、悬垂式、挂式、电容器、避雷器等几大类。
除了常见的瓷质绝缘子外,还可以用复合绝缘子代替纯瓷制品,以提高其机械强度和电性能。
二、高压绝缘子瓷件的技术要求1、机械强度要求:高压绝缘子瓷件要满足承受荷载、抵御震动、冲击、风力及自重等机械力的要求,并且在长期使用过程中,不得出现裂纹、翘曲、剥落、表面粗糙等现象。
2、绝缘性能要求:高压绝缘子瓷件必须满足绝缘电阻、介电强度、放电电压和漏电距离等方面的要求。
绝缘电阻不应低于规定值,介电强度和放电电压应符合设计和标准的要求,并且漏电距离应在静态和动态负荷下都满足规定的标准。
3、耐久性要求:高压绝缘子瓷件要求具有足够的耐久性,能够长期承受气候变化、温度变化、电荷影响、电弧侵蚀等不利环境条件,且在长期使用过程中不得出现瓷体老化、疲劳及开裂等情况。
4、可靠性要求:高压绝缘子瓷件的设计和制造应符合相应的国家标准和行业标准要求,具有稳定可靠的性能和长寿命。
同时,高压绝缘子瓷件在使用和维护过程中,应采取正确操作、保养和检测等措施,确保其安全可靠运行。
5、瓷座要求:高压绝缘子瓷件的瓷座是固定和支撑瓷体的重要部件,其质量和性能直接影响到高压绝缘子瓷件的可靠性和稳定性。
因此,瓷座的选择、安装和检查都应符合相应的标准。
瓷座表面光滑,孔大小、位置、形状、深度符合设计要求,瓷座安装牢固,不得松动或变形。

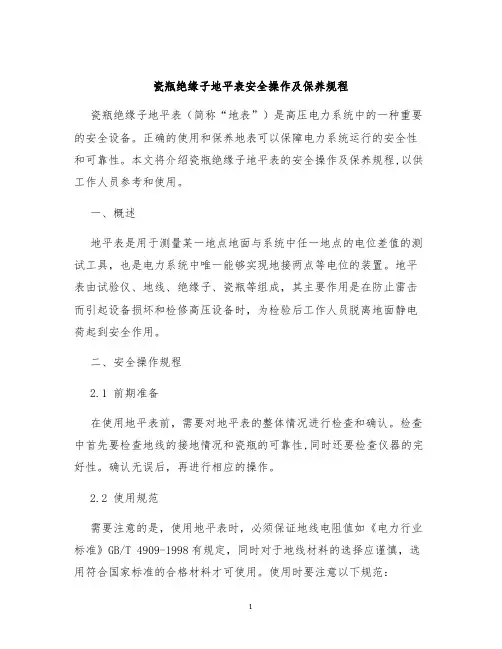

瓷瓶绝缘子地平表安全操作及保养规程瓷瓶绝缘子地平表(简称“地表”)是高压电力系统中的一种重要的安全设备。
正确的使用和保养地表可以保障电力系统运行的安全性和可靠性。
本文将介绍瓷瓶绝缘子地平表的安全操作及保养规程,以供工作人员参考和使用。
一、概述地平表是用于测量某一地点地面与系统中任一地点的电位差值的测试工具,也是电力系统中唯一能够实现地接两点等电位的装置。
地平表由试验仪、地线、绝缘子、瓷瓶等组成,其主要作用是在防止雷击而引起设备损坏和检修高压设备时,为检验后工作人员脱离地面静电荷起到安全作用。
二、安全操作规程2.1 前期准备在使用地平表前,需要对地平表的整体情况进行检查和确认。
检查中首先要检查地线的接地情况和瓷瓶的可靠性,同时还要检查仪器的完好性。
确认无误后,再进行相应的操作。
2.2 使用规范需要注意的是,使用地平表时,必须保证地线电阻值如《电力行业标准》GB/T 4909-1998有规定,同时对于地线材料的选择应谨慎,选用符合国家标准的合格材料才可使用。
使用时要注意以下规范:1.在进行地平表测量时,地线一端必须接地,同时把地线在瓷瓶山内上下吊挂,使两端之间的距离保持接地状态,防止下垂和老化情况的发生。
2.在使用地平表时,应严格按照试验仪的使用说明来使用。
3.针对设备繁多、试验环境各异、可能涉及不同电压等级、不同类型设备的试验,不同的测试方法也会有所不同,故使用时需结合相关实际情况,在严格掌握操作要点的前提下操作。
4.测量后应将地线拆卸,瓷瓶进行清洁和检查,如有损坏应及时更换,做到相应检查记录。
2.3 操作注意1.地平表使用前,应首先检查仪器是否正常工作及瓷瓶是否有破损等直接影响到测量精度的问题;2.试验现场必须设置专人监视,对测试过程进行严密监管,防止出现危险事故;3.对绝缘子使用者应及时清洁地表壳体,防止其污染对瓷瓶绝缘性能的影响。
三、保养规程3.1 保养任务对于瓷瓶绝缘子地平表的保养,主要是对地平表进行日常的保洁和定期的检查。
陶瓷支柱绝缘子绝缘击穿原因全文共四篇示例,供读者参考第一篇示例:陶瓷支柱绝缘子是电力系统中常用的一种绝缘元件,用于将高压输电线路上的电子绝缘,防止电流泄漏和击穿现象的发生。
即使采用陶瓷支柱绝缘子作为绝缘元件,仍然存在击穿现象发生的可能。
本文将探讨陶瓷支柱绝缘子绝缘击穿的原因,并提出一些预防措施,以保障电力系统的安全稳定运行。
一、绝缘子绝缘击穿的原因1.1 介质强度不足陶瓷支柱绝缘子作为绝缘元件,其绝缘性能主要依赖于绝缘介质的强度。
如果绝缘介质的强度不足,就会容易发生绝缘击穿。
绝缘介质的强度受到材料的选择、制造工艺、表面处理等因素的影响,如果存在这些问题,就容易导致绝缘子绝缘击穿的发生。
1.2 表面污秽绝缘子在使用过程中,会受到雨水、灰尘等外界环境的影响,容易在表面产生污秽。
这些污秽物会在绝缘子表面形成导电通道,导致绝缘子的绝缘性能下降,从而引发绝缘击穿现象。
绝缘子在运行过程中,由于高电压作用,可能会发生表面放电现象。
这种表面放电会使绝缘子表面产生局部击穿,从而导致整体绝缘子击穿。
1.4 结构缺陷绝缘子在制造过程中可能存在结构缺陷,如气孔、裂纹等。
这些结构缺陷会导致绝缘子绝缘性能下降,易发生绝缘击穿。
1.5 外力作用在安装、维护过程中,如果受到外力的作用,容易使绝缘子受损,造成绝缘性能下降,引发绝缘子击穿。
二、预防措施2.1 选择合适的绝缘子在选用绝缘子时,应根据具体的电力系统要求选择合适的绝缘子,确保绝缘子的强度和材质符合要求。
2.2 定期检查绝缘子定期对绝缘子进行检查,及时清除表面污垢,确保绝缘子表面的清洁,避免表面污秽导致绝缘子击穿。
加强对绝缘子的保护,避免受到外力的损坏,在安装、维护过程中注意细节,确保绝缘子处于正常状况。
2.4 提高绝缘子的制造工艺在绝缘子的制造过程中,应优化工艺,减少结构缺陷的产生,确保绝缘子的质量。
2.5 加强维护管理加强对绝缘子的维护管理,建立完善的维护制度,及时发现和处理绝缘子存在的问题,维护绝缘子的完好性和正常运行。
陶瓷支柱绝缘子绝缘击穿原因
陶瓷支柱绝缘子是一种常见的高压电力设备,用于支持和绝缘高压导线。
当陶瓷支柱绝缘子发生击穿时,通常有以下几个可能的原因:
1.污秽:陶瓷支柱绝缘子表面积聚了灰尘、油污、盐分等导电杂
质,形成了电晕放电或电弧放电的通道,导致绝缘子的击穿。
特别是在污秽环境或长期未进行清洁和维护的情况下,污秽问
题更加明显。
2.表面缺陷:陶瓷支柱绝缘子的制造过程中可能存在表面缺陷,
如裂纹、气孔等。
这些缺陷会导致电场集中,在高电压作用下
容易引发击穿。
3.机械应力:陶瓷支柱绝缘子在安装和使用过程中可能受到机械
应力的影响,如振动、风力、冲击等。
这些应力会导致绝缘子
的破损或疲劳,从而增加了绝缘子击穿的风险。
4.过电压:过电压是指在电力系统中由于雷击、设备故障、开关
操作等原因导致短暂的电压升高。
如果陶瓷支柱绝缘子无法承
受这样的过电压,就可能发生击穿。
为了防止陶瓷支柱绝缘子的击穿,可以采取以下措施:
1.定期清洁和维护绝缘子表面,保持其干净和光滑。
2.检查绝缘子表面是否存在裂纹或其他缺陷,及时更换有问题的
绝缘子。
3.防止机械应力对绝缘子的影响,例如加装防振器、增强支架等。
4.使用过电压保护装置,及时消除或减小过电压对绝缘子的影响。
综上所述,陶瓷支柱绝缘子击穿的原因主要包括污秽、表面缺陷、机械应力和过电压等因素。
通过定期清洁和维护、检查绝缘子表面、加强支架等措施,可以有效预防击穿事件的发生。
bu DL/T 303-2014DL/T 303-2014DL/T 303-2014中华人民共和国电力行业标准 DL电网在役支柱瓷绝缘子及瓷套超声波检测 Ultrasonic inspection for the trut porcelain insulator and borcelainbushing used in the grid system国家能源局 发 布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 一般要求 (1)4 检测方法 (4)5 检测工艺 (6)6 评定 (7)7 记录 (7)8 报告 (8)附录A (规范性附录)支柱瓷绝缘子及瓷套超声波检测校准试块 (9)附录B (规范性附录)支柱瓷绝缘子及瓷套超声波检测参考试块 (10)附录C (规范性附录)缺陷指示长度的修正 (11)附录D (规范性附录)反射回波分析 (12)附录E (资料性附录)支柱瓷绝缘子超声波检测记录 (16)附录F (资料性附录)瓷套超声波检测记录 (17)附录G (资料性附录)支柱瓷绝缘子超声波检测报告 (18)附录H (资料性附录)瓷套超声波检测报告 (19)前言本标准的编写格式和规则符合GB/T1.1《标准化工作导则第一部分:标准的结构和编写》的要求。
本标准由中国电力企业联合会提出。
本标准由电力行业电站金属材料标准化技术委员会归口。
本标准起草单位:华东电力试验研究院。
本标准参加起草单位;徐州电力试验中心、河南电力试验研究院、江苏省电力公司、济宁瑞详模具有限责任公司、西安热工研究院、苏州热工研究院华北电力科学研究院有限责任公司、天津电力建设公司、黑龙江省电力科学研究院、四川电力试验研究院、上海明华电力技术工程、安徽省电力科学研究院、爱德森(厦门)电子。
本标准主要起草人:蒋云王维东蔡红生高山汪毅蔡晖胡先龙邓黎明严正池永滨韩玉峰刘勇高凯魏忠瑞林俊明严晓东陈立本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心(北京市白广路二条一号,100761)引言本标准是根据国家发展和改革委员会办公厅下发的发办工业[2008]1424号文“关于印发2008年行业标准计划的通知”安排制定。
高压支柱瓷绝缘子
概述:
高压支柱瓷绝缘子用于标称电压高于1000V、频率不超过100Hz的交流系统中运行的高压电器或在配电装置中用来绝缘和支持带电导体(母线和触头等)。
组成与分类:
高压支柱瓷绝缘子由上、下金属附件和绝缘件(瓷件)通过胶合剂胶合而成。
胶合剂由不低于42.5号的硅酸盐水泥和石英砂配制的。
金属附件一般由铸铁制成,表面刷上防锈漆或热镀锌。
高压支柱瓷绝缘子按额定电压分为7.2、12、24、40.5、72.5、126、252、362和550kV等9级,其中户内绝缘子仅生产7.2~40.5kV级。
绝缘子机械强度等级是按规定的弯曲破坏负荷值确定的。
机械强度标准值如下:
(1)户内支柱绝缘子:2,4,8,6,25KN;
(2)户外棒形支柱绝缘子:2,4,6,8,10,12.5,16,20,25,31.5,40KN;
(3)户外针式支柱绝缘子:3.75,5,10,20KN。
绝缘子按装置场所不同可分为户内支柱绝缘子和户外支柱绝缘子两类。
户内支柱绝缘子按结构可分为外胶装、内胶装和联合胶装3个系列。
(1)外胶装支柱瓷绝缘子:是最早生产的户内空心隔板支柱绝缘子,其中上金属附件和下金属附件用胶合剂胶装在带空腔的瓷件的外圆柱面上,称为外胶装结构。
上金属附件是圆形的,下金属附件有圆形、椭圆形和方形的三种型式。
瓷件表面上一般有很少的几个棱,以提高冲击和工频闪络电压,特别是靠近上附件的棱对提高冲击闪络电压有较大的意义。
为了减少热应力以及调节瓷件制造上的高度差别,附件和瓷件之间垫有衬垫。
(2)户内内胶装支柱瓷绝缘子:针对外胶装绝缘子的缺点,为了减小绝缘子外形尺寸,特别是高度尺寸,发展了户内内胶装绝缘子系列。
为了充分利用绝缘件高度,上、下金属附件均借胶合剂胶装入瓷件的上、下孔内,衬垫是为了缓和热应力或作为一个隔层的。
内胶装绝缘子的优越性不仅是绝缘子本身的尺寸、质量和金属材料消耗比外胶装系列减少许多,更重要的是它使所配套的电器和配电装置(如隔离开关、成套配电装置等)尺寸和质量减小,并节省了电力设备所占空间。
目前它使用在7.2—24kV级。
(3)联合胶装支柱瓷绝缘子:这种绝缘子由于上附件内胶装,从而缩短了绝缘子高度,同时由于下附件外胶装,可以有效地发挥瓷体的机械强度,缩小了瓷件直径。
此外,这种绝缘子制作也简单。
户外支柱绝缘子按结构分,有针式支柱瓷绝缘子和棒形支柱瓷绝缘子两个系列。
户外针式支柱绝缘子与(线路)针式绝缘子相似,区别在于前者头部胶装了金属帽,通过帽上的螺纹孔和一定的金具固定所支持的带电导体,而后者一般靠瓷件头部的顶槽或侧槽直接绑扎导线。
针式支柱绝缘子电压等级一般到40.5kV,更高电压等级时由几个元件串接成绝缘子柱使用。
户外棒形支柱绝缘子,我国20世纪60年代初期开始生产,70年代以来大量生产了棒形支柱绝缘子以代替针式支柱绝缘子。
这种绝缘子与线路柱式绝缘子以及瓷横担绝缘子相似同属A型绝缘子,使用中不击穿、不老化,运行维护简单。
棒形支柱绝缘子元件电压等级一般到126kV,更高电压等级时亦串接成柱使用。
棒形支柱绝缘子也称实心支柱绝缘子,它属于圆柱形支柱绝缘子。
电气特性:
支柱绝缘子的耐受电压符合GB311.1。
额定电压40.5KV及以下的B型绝缘子的工频击穿电压不低于工频干耐受电压的1.75倍。
装置地点海拔在1000m及以下,环境温度在-40℃~+40℃范围内的绝缘子其电气特性见下表:
GB 8287.1-1998 《高压支柱瓷绝缘子第一部分:技术条件》
GB/T 8287.2-1999 《高压支柱瓷绝缘子第二部分:尺寸与特性》
表2中产品型号说明:
ZN——户内内胶装支柱瓷绝缘子;
ZL——户内联合胶装支柱瓷绝缘子;
“-”后数字为额定电压等级数字,kV;
“/”后数字为机械强度(弯曲)等级数字,kN。
Z——户内外胶装支柱瓷绝缘子;
A、B、C、D——机械强度(弯曲)等级代号,A表示3.75kN,B表示7.5kN,C表示12.5 kN,D 表示20 kN;
“-”后数字表示额定电压等级数字,kV;
Y、T、F——安装型式代号,Y表示圆形底座,T表示椭圆形底座,F表示方形底座。
ZS——户外棒形支柱瓷绝缘子;
ZS后数字为设计序号;
“-”后数字为额定电压等级数字,kV;
“/”后数字为机械强度(弯曲)等级数字,kN;
L——表示上下孔均为螺孔。
ZP——户外针式支柱瓷绝缘子;
A、B、D——机械强度(弯曲)等级代号,A表示3.75kN,B表示5kN,D 表示20 kN;
“-”后数字为额定电压等级数字,kV。
制造:上海昌开电器有限公司。
