ZL-10支柱绝缘子
- 格式:docx
- 大小:380.19 KB
- 文档页数:5
2023年注册电气发输专业考试案例解析(上)专业案例题(共25题,每题2分。
考生解答应依据准确,解答过程完整,计算结果正确)题1-5:某光伏发电站规划安装容量250MWp 级,通过1回110kV 线路接入系统,升压站110kV 侧系统提供的三相短路容量5000MVA。
本期建设光伏发电安装容量125MWp 级,选择540Wp 单晶硅光伏组件和500kW 逆变器,容配比为1.3。
单晶硅光伏组件和逆变器相关主要技术参数分别见表1和表2。
请分析计算并解答下列各小题。
表1单晶硅光伏组件主要技术参数表技术参数单位参数峰值功率Wp 540开路电压(OC V )V 49.6短路电流(SC I )A 13.86工作电压(PM V )V 41.64工作电流(PM I )A 12.97工作电压温度系数%/K -0.35开路电压温度系数%/K -0.275短路电流温度系数%/K 0.045工作条件下的极限低温℃5工作条件下的极限高温℃65表2逆变器主要技术参数表技术参数单位参数额定功率kW 500最大输出功率kW 550最大输入直流电压V 1000最低启动电压V 540最小输入电压V 520MPPT 电压范围V 520V~850V交流额定输出电压V 400交流输出频率Hz50【2023案上01】该光伏电站场址年平均气温、极端最低气温和极端最高气温分别为16℃、-15℃和40℃,若每个光伏组件串安装于1个固定可调式支架上,呈2行n 列排布,则每个支架光伏组件安装容量宜为下列哪项数值?A.8.1kWpB.8.64kWpC.9.72kWpD.10.26kWp答案:[C ]解答过程:依据《光伏发电站设计规范》(GB50797-2012),6.4.2条条文说明,按地面站考虑,仅需满足公式6.4.2-1max 100019.11[1(25)]49.6[1(525)(0.275%)]dc oc v V N V t K ≤==⨯+-⨯⨯+-⨯-,依题意每个光伏组件串“呈2行n 列排布”即取偶数,故取18(个),3max 18540109.72P kWp-=⨯⨯=注:本公式的中的温度需要代入的是工作条件下光伏组件的极限低温5℃,而不应代入小题干中提及的光伏站的极端最低气温-15℃,前者是设备温度,后者为环境温度,在工程中设备温度不易取得,一般用环境温度代替,以往真题中有采用环意温度,这个也符合工程实际,但本题给了设备温度,故采用设备温度。

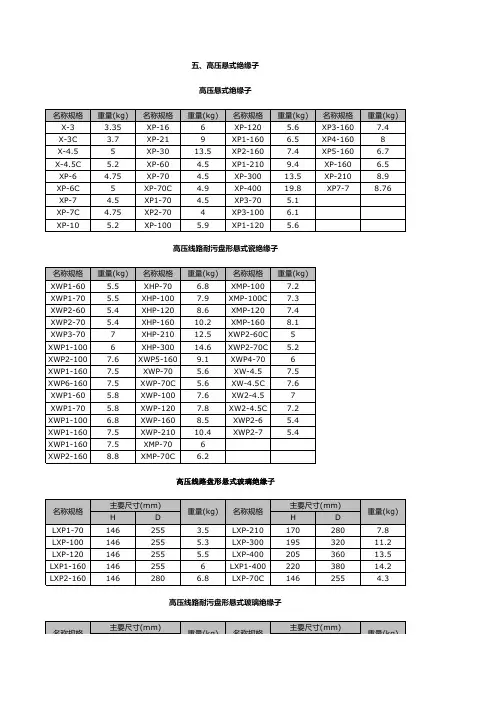

五、高压悬式绝缘子
高压悬式绝缘子
高压线路耐污盘形悬式瓷绝缘子
高压线路盘形悬式玻璃绝缘子
高压线路耐污盘形悬式玻璃绝缘子
高压架空线路绝缘地线用盘形悬式绝缘子
直流高压线路用盘形悬式绝缘子
架空电力线路用拉紧绝缘子
六、高压支柱绝缘子
户内支柱绝缘子
户外针式支柱绝缘子
户外棒形支柱绝缘子
户外棒形支柱绝缘子元件
耐污型户外棒形支柱绝缘子
七、低压线路绝缘子
低压线路针式绝缘子
低压线路蝶式绝缘子
低压线路轴式绝缘子
八、高压穿墙套管铝导体穿墙瓷套管
铜导体穿墙瓷套管
母线式穿墙套管
油纸电容式穿墙套管。
姚春球编《发电厂电气部分》教材计算题参考答案第二章 P6215. 0266.00=R Ω,14.1=s K ,31003.0-⨯=R Ω/m ,18.0==r c F F m 2/m ,05.46=c QW/m ,04.58=r Q W/m ,7.1862=I A 。
16. 1.1=k t s ,78.699==p k Q Q (kA)2·s ,161048.0⨯=i A J/(Ω·m 4),161055.0⨯=f A J/(Ω·m 4),f θ=75℃<200℃,满足热稳定。
17. 61067.1-⨯=J m 4,8.17=m kg/m ,1602.3661>=f H Z ,β=1,86.4942max =F N 。
18. 8625==w w I I A ,0703.0=s T s ,4.1778616j s e I -==A ,4.87390j re I -=A 。
19. 开断各种短路故障,工频恢复电压有效值、工频恢复电压最大值、恢复电压最大值分别为: 开断单相接地短路: )(01.127kV , )(62.179kV , )(43.269kV ;开断三相不接地短路,首先开断相: )(52.190kV , )(43.269kV , )(145.404kV ; 开断三相接地短路,首先开断相: )(12.165kV , )(51.233kV ,)(27.350kV 。
开断两相短路,首先开断相: )(12.165kV , )(48.233kV ,)(21.350kV 第四章 P18612. 2台主变,110kV 侧初期采用内桥接线,终期发展为单母线分段接线;10kV 侧采用单母线分段接线。
主接线图(略)。
max max7.0S S ='=15.22MVA ,可选择SF7-16000/110变压器。
13.需设10kV 发电机电压母线, 2×50MW 发电机接于10kV 母线上,且采用工作母线分段的双母线(双母三分段),母线分段及各电缆馈线均装设普通电抗器,母线上设2台主变T1、T2与220kV 系统联系; 200MW 发电机采用发电机-双绕组变单元接线,直接接于220kV 母线,采用可靠性高的SF 6断路器及双母线接线(当采用其他型式断路器时,则采用双母线带旁路接线)。
样板示范内容:绝缘子(支柱绝缘子)安装2013 年示范工程样板点施工作业指导书绝缘子(支柱绝缘子)安装目录1.适用范围 (3)2.编写依据 (3)3.作业流程 (3)4.安全风险分析与控制措施 (4)5.作业准备 (5)6.作业方法 (6)7.工艺质量控制措施及检验标准 (7)8.工艺成品要求 (10)9.成品展示 (10)样板示范内容:绝缘子(支柱绝缘子)安装1.适用范围本作业指导书适用于110~500kV 电压等级的绝缘子(支柱绝缘子)安装作业,其他电压等级可参照执行。
2.编写依据表2-1 编写依据序号引用资料名称1GB 50150—2006《电气装置安装工程电气设备交接试验标准》2GB 50149—2010《电气装置安装工程母线装置施工及验收规范》;3GB 26860—2011《电力安全工作规程(发电厂和变电站电气部分)》4D L5009.3—1997《电力建设安全工作规程(变电所部分)》5Q/C S G 10001—2004《变电站安健环设施标准》6Q/C S G 10007—2004《电力设备预防性试验规程》7《10kV~500kV 输变电及配电工程质量验收与评定标准第二册:变电电气安装》8Q/C S G11105.2—2008《南方电网工程施工工艺控制规范》9《中国南方电网公司反事故措施》生2012[71]号3.作业流程作业(工序)流程见图3-1。
图3-1 作业(工序)流程图4.安全风险分析与控制措施4.1绝缘子(支柱绝缘子)安装作业前,施工项目部根据该项目作业任务、施工条件,参照《电网建设施工安全基准风险指南》(下简称《指南》)开展针对性安全风险评估工作,形成该任务的风险分析表。
4.2按《指南》中与绝缘子(支柱绝缘子)安装作业相关联的《电网建设安全施工作业票》(附件1 安全施工作业票编码:B DD Q-Z W-05-01/01),结合现场实际情况进行差异化分析,确定风险等级,现场技术员填写安全施工作业票,安全员审核,施工负责人签发。

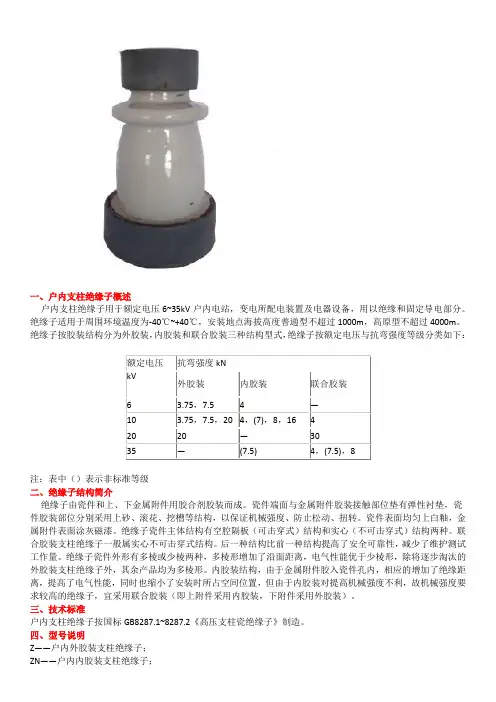

一、户内支柱绝缘子概述户内支柱绝缘子用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分。
绝缘子适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m。
绝缘子按胶装结构分为外胶装,内胶装和联合胶装三种结构型式,绝缘子按额定电压与抗弯强度等级分类如下:注:表中()表示非标准等级二、绝缘子结构简介绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。
瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、滚花、挖槽等结构,以保证机械强度、防止松动、扭转。
瓷件表面均匀上白釉,金属附件表面涂灰磁漆。
绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种。
联合胶装支柱绝缘子一般属实心不可击穿式结构。
后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量。
绝缘子瓷件外形有多棱或少棱两种,多棱形增加了沿面距离,电气性能优于少棱形,除将逐步淘汰的外胶装支柱绝缘子外,其余产品均为多棱形。
内胶装结构,由于金属附件胶入瓷件孔内,相应的增加了绝缘距离,提高了电气性能,同时也缩小了安装时所占空间位置,但由于内胶装对提高机械强度不利,故机械强度要求较高的绝缘子,宜采用联合胶装(即上附件采用内胶装,下附件采用外胶装)。
三、技术标准户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。
四、型号说明Z——户内外胶装支柱绝缘子;ZN——户内内胶装支柱绝缘子;ZL——户内联合胶装支柱绝缘子;对于外胶装支柱绝缘子,破折号前字母L表示多棱式,字母A、B、D表示机械破坏负荷分别为3.75,7. 5,20kN。
字母后分数,分子表示额定电压千伏数,分母为机械破坏负荷kN数。
N——内胶装上下附件为单螺孔者;Y——外胶装和联合胶装下附件为圆形者;T——外胶装下附件为椭圆形者;F——外胶装下附件为方形者;G——高原型(老产品为GY)五、外形及安装尺寸。
悬式绝缘子X-3,X-3C,X-4.5,XP-4.5C,XP-70,XP-70C,XP-100,XP-120,XP-160,XW P-70,XWP-100,XWP-120,XWP-160,XMP-70,XMP-100,XMP-120,X MP-160,XHP-70,XHP-100,XHP-120,XHP-160。
柱式绝缘子PS-15,PS-20,PS-35。
瓷横担绝缘子S-10/2.5,S-35/5.0,S-185,S-210,S-280,S-380,S-450。
针式绝缘子P-6,P-10,P-15,P-20,P-35。
复合悬式绝缘子FXBW4-10/70,FXBW4-35/70,FXBW4-66/70,FXBW4-110/70,FXBW4 -220/100,FXBW4-220/160,FXBW4-330/160,FXBW4-500/180。
针式复合绝缘子FPQ-10/4T20,FPQ-35/6T20。
瓷拉棒SL-10/30,SL-10/40,SL-15/30,SL-15/40。
拉紧绝缘子J-4.5,J-5,J-7,J-9。
低压蝶式绝缘子ED-1,ED-2,ED-3。
电车、机车绝缘子WX-01,WX-02,WH-01,WH-02,CD-1,CD-01。
针式瓷瓶PD-1,PD-2,PD-3。
户内外支柱绝缘子ZA-6Y,ZA-6T,ZB-6Y,ZB-6T,ZA-10Y,ZA-10T,ZB-10Y,ZB-10T,ZC-10 F,ZD-10F,ZD-20F,ZA-35Y,ZA-35T,ZB-35F,ZL-10/4,ZL-10/8,ZL-10/1 6,ZL-20/16,ZL-20/30,ZL-35/4,ZL-35/4Y,ZL-35/8,ZLA-35T,户内内胶装支柱绝缘子ZLA-10MM,ZLB-10MM,ZNA-6MM,ZNB-10MM,ZNB-10SS。
户外针式支柱绝缘子ZLA-6,ZPB-10,ZPD-10。

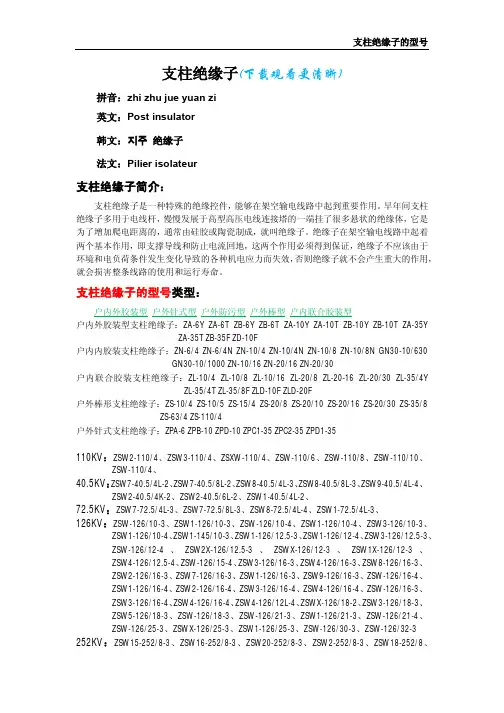

支柱绝缘子(下载观看更清晰)拼音:zhi zhu jue yuan zi英文:Post insulator韩文:지주绝缘子法文:Pilier isolateur支柱绝缘子简介:支柱绝缘子是一种特殊的绝缘控件,能够在架空输电线路中起到重要作用。
早年间支柱绝缘子多用于电线杆,慢慢发展于高型高压电线连接塔的一端挂了很多悬状的绝缘体,它是为了增加爬电距离的,通常由硅胶或陶瓷制成,就叫绝缘子。
绝缘子在架空输电线路中起着两个基本作用,即支撑导线和防止电流回地,这两个作用必须得到保证,绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效,否则绝缘子就不会产生重大的作用,就会损害整条线路的使用和运行寿命。
支柱绝缘子的型号类型:户内外胶装型户外针式型户外防污型户外棒型户内联合胶装型户内外胶装型支柱绝缘子:ZA-6Y ZA-6T ZB-6Y ZB-6T ZA-10Y ZA-10T ZB-10Y ZB-10T ZA-35YZA-35T ZB-35F ZD-10F户内内胶装支柱绝缘子:ZN-6/4 ZN-6/4N ZN-10/4 ZN-10/4N ZN-10/8 ZN-10/8N GN30-10/630GN30-10/1000 ZN-10/16 ZN-20/16 ZN-20/30户内联合胶装支柱绝缘子:ZL-10/4 ZL-10/8 ZL-10/16 ZL-20/8 ZL-20-16 ZL-20/30 ZL-35/4YZL-35/4T ZL-35/8F ZLD-10F ZLD-20F户外棒形支柱绝缘子:ZS-10/4 ZS-10/5 ZS-15/4 ZS-20/8 ZS-20/10 ZS-20/16 ZS-20/30 ZS-35/8ZS-63/4 ZS-110/4户外针式支柱绝缘子:ZPA-6 ZPB-10 ZPD-10 ZPC1-35 ZPC2-35 ZPD1-35110KV:ZSW2-110/4、ZSW3-110/4、ZSXW-110/4、ZSW-110/6、ZSW-110/8、ZSW-110/10、ZSW-110/4、40.5KV:ZSW7-40.5/4L-2、ZSW7-40.5/8L-2、ZSW8-40.5/4L-3、ZSW8-40.5/8L-3、ZSW9-40.5/4L-4、ZSW2-40.5/4K-2、ZSW2-40.5/6L-2、ZSW1-40.5/4L-2、72.5KV:ZSW7-72.5/4L-3、ZSW7-72.5/8L-3、ZSW8-72.5/4L-4、ZSW1-72.5/4L-3、126KV:ZSW-126/10-3、ZSW1-126/10-3、ZSW-126/10-4、ZSW1-126/10-4、ZSW3-126/10-3、ZSW1-126/10-4、ZSW1-145/10-3、ZSW1-126/12.5-3、ZSW1-126/12-4、ZSW3-126/12.5-3、ZSW-126/12-4、ZSW2X-126/12.5-3、ZSWX-126/12-3、ZSW1X-126/12-3、ZSW4-126/12.5-4、ZSW-126/15-4、ZSW3-126/16-3、ZSW4-126/16-3、ZSW8-126/16-3、ZSW2-126/16-3、ZSW7-126/16-3、ZSW1-126/16-3、ZSW9-126/16-3、ZSW-126/16-4、ZSW1-126/16-4、ZSW2-126/16-4、ZSW3-126/16-4、ZSW4-126/16-4、ZSW-126/16-3、ZSW3-126/16-4、ZSW4-126/16-4、ZSW4-126/12L-4、ZSWX-126/18-2、ZSW3-126/18-3、ZSW5-126/18-3、ZSW-126/18-3、ZSW-126/21-3、ZSW1-126/21-3、ZSW-126/21-4、ZSW-126/25-3、ZSWX-126/25-3、ZSW1-126/25-3、ZSW-126/30-3、ZSW-126/32-3 252KV:ZSW15-252/8-3、ZSW16-252/8-3、ZSW20-252/8-3、ZSW2-252/8-3、ZSW18-252/8、ZSW19-252/8、ZSW17-252/8、ZSW-252/8-4、ZSW1-252/8-4、ZSW2-252/8-4、ZSWX-252/8、ZSW4-252/8-3、ZSW5-252/8-3、ZSW6-252/8-3、ZSW3-252/8-3、ZSW7-252/8-3、ZSW2-252/8-3、ZSW22-252/8、ZSW23-252/8、ZSW24-252/8、ZSW10-252/8-3、ZSW3-252/8-4、ZSW4-252/8-4、ZSW5-252/8-4、ZSW6-252/8-4、ZSW7-252/8-4、ZSW8-252/8-4、ZSW-252/10-3、ZSW3-252/10-4、ZSW2-252/10-4、ZSW4-252/10-3、ZSW5-252/10-4、ZSW-252/12-3、ZSW1-252/12.5-3、ZSWX-252/12-3、ZSW2-252/12、ZSW3-252/12、ZSW-252/15-3、ZSW1-252/15、ZSW-252/16-3、ZSW2-252/16363KV:ZSW7-363/4-2、ZSW7-363/8K-2、ZSW7-363/10K-2、ZSW8-363/8K-2、ZSW8-363/10K-2、ZSW9-363/8K-3、ZSW9-363/10K-3、ZSW4-363/8K-3、35KV:ZSW-35/4、ZSW-35/6、ZSW-35/8、ZSW-35/400、ZSW1-35/600、ZSW-35/800、ZSW1-35/6 支柱绝缘子作用:高压电线连接塔的一端挂了很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷制成,就叫绝缘子。
1、支柱绝缘子符合或超过国家、国际有关标准。
支柱绝缘子均符合GB8287.1 《高压支柱瓷绝缘子技术条件》和GB12744,《耐污型户外棒形支柱瓷绝缘子》的规定,也符合国际标准IEC168《标称电压高于1000伏的系统用户内和户外瓷或玻璃支柱绝缘子的试验》及IEC出版物815《绝缘子在污秽条件下的选用导则》的规定。
2、绝缘子机械强度高、分散性小,运行安全可靠。
3、绝缘子低温机械性能好。
为检验产品的低温机械性能,在松辽水利委员会的水科所低温试验室模拟室外冬季温度的变化,对ZSW1-110/4 型绝缘子进行冷冻试验。
经过几次温度循环后,在低温下将试晶做弯曲破坏试验。
试验结果证明绝缘子在-40℃条件下弯曲破坏强度与室温相比无明显变化。
4、耐污性能优良。
绝缘子的耐污秽性能主要取决于产品的结构及伞裙的造型。
该方面做了大量的工作。
通过设计优选、人工污秽试验优选和自然污秽试验优选,最后确定了大小伞相间、伞下带棱的绝缘子伞裙。
用该伞裙研制的额定电压126kV、252kV 弯曲破坏负荷不小于 12kV、爬电比距25mm/kV的绝缘子,在 0.12mg/㎝2等值盐密下,可长期耐受最高运行相电压,即绝缘子III级的爬电距离,可耐受IV 级等值盐密污秽。
额定电压550kV爬电比距为25mm/kV的绝缘子可在0.06mg/㎝2 等值盐密下长期运行。
绝缘子的耐污水平在国内领先,它耐受等值盐密值高出同样爬距、等径伞裙同类产品的三分之一。
经东北电力试验研究院对绝缘了进行人工污秽耐受电压试验结果表明,爬电比距31mm/kV的绝缘子耐受最高值盐密为0.25mg/㎝2。
5、耐地震水平高。
额定电压252kV、550kV绝缘子,在北京水利水电科学研究院进行了烈度9级的抗地震性能试验,结果试品完好无损。
6、无线电干扰低。
额定电压550kV的绝缘子,在1.1倍最高运行相电压下,产生无线电干扰不大于500μV,晴天夜晚无可见电晕,可见电晕电压高达450kV。

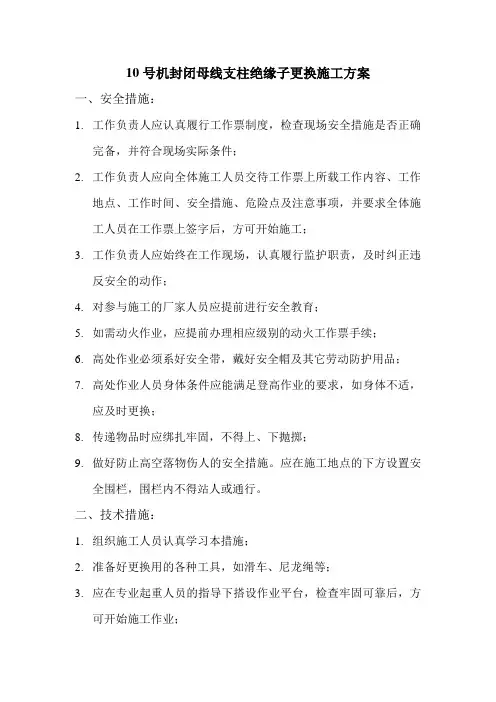

10号机封闭母线支柱绝缘子更换施工方案一、安全措施:1.工作负责人应认真履行工作票制度,检查现场安全措施是否正确完备,并符合现场实际条件;2.工作负责人应向全体施工人员交待工作票上所载工作内容、工作地点、工作时间、安全措施、危险点及注意事项,并要求全体施工人员在工作票上签字后,方可开始施工;3.工作负责人应始终在工作现场,认真履行监护职责,及时纠正违反安全的动作;4.对参与施工的厂家人员应提前进行安全教育;5.如需动火作业,应提前办理相应级别的动火工作票手续;6.高处作业必须系好安全带,戴好安全帽及其它劳动防护用品;7.高处作业人员身体条件应能满足登高作业的要求,如身体不适,应及时更换;8.传递物品时应绑扎牢固,不得上、下抛掷;9.做好防止高空落物伤人的安全措施。
应在施工地点的下方设置安全围栏,围栏内不得站人或通行。
二、技术措施:1.组织施工人员认真学习本措施;2.准备好更换用的各种工具,如滑车、尼龙绳等;3.应在专业起重人员的指导下搭设作业平台,检查牢固可靠后,方可开始施工作业;4.所使用电动工具的电源应带有触、漏电保护装置;5.高处使用的电动工具电源线、工器具及施工材料应采取可靠措施予以固定,防止飘荡或掉落;6.安装前应对新支柱绝缘子外观进行检查,不合格的不得安装;7.安装时应对封闭母线同一截面的三支绝缘子一起更换,在该截面的三支绝缘子未固定好之前,不得松动下一截面的支柱绝缘子固定螺栓,防止母线发生位移;8.新绝缘子封装之前和固定好之后,应由工作负责人或班组验收人再次进行检查,无问题后方可进行下一截面的更换工作;9.全部更换工作结束后,由高压班做耐压试验。
三、组织措施:分场主管:马福江安全员:付欣东班长:宋克勤技术员:崔敬波工作负责人:袁建春电气分场配电班2008年1月10日。
序号产品类别产品形式代号结构特征代号特性
1 高压线路刚性绝缘子
2 高压线路针式绝缘子P 见附表额定电压(KV)
3 高压线路瓷横担绝缘子S 见附表额定电压/弯曲负荷
4 高压线路柱式绝缘子
其中:带金具线夹结构PS
PSJ
见附表额定电压/弯曲负荷
5 高压线路碟式绝缘子 E 形状尺寸
6 高压线路悬式绝缘子
7 高压线路盘型悬式瓷绝缘子X P 机电破坏负荷
8 高压线路盘型悬式玻璃绝缘子LX P 机电破坏负荷
9 直流高压线路盘型悬式瓷绝缘子XZ P 机电破坏负荷
10 直流高压线路盘型悬式玻璃绝缘
子
LXZ P 机电破坏负荷
11 高压线路耐污盘型悬式瓷绝缘子X 见附表P 机电破坏负荷
12 高压线路耐污盘型悬式玻璃绝缘
子
LX 见附表P 机电破坏负荷
13 高压线路瓷拉棒绝缘子X 见附表S 额定电压/弯曲负荷
14 绝缘地线用盘型悬式绝缘子XD 见附表P 机电破坏负荷
15 高压线路棒形悬式绝缘子X 见附表S 额定电压/弯曲负荷
附表
序号代号意义
1 W 双层伞形盘型悬式绝缘子
2 H 钟罩伞,伞群有垂直面部分,其垂直高度大
于30mm
3 N 普通标准伞,加强到耐污等级的铁道棒形绝
缘子
4 Q 线路针式绝缘子和35KV一下的变压器瓷套
5 B 不论伞形结构如何,上半导体釉的绝缘子
例:
正表序号2 P-20T (P:产品形式代号20:额定电压KV。
)正表序号7 XP-70 (X:产品形式代号P:结构特征代号70:机电破坏负荷KN)。
ZJ-10Q支柱绝缘子主要技术参数及外形安装尺寸:
1、额定电压:10kV;
2、最高电压:12kV;
3、绝缘子应能承受的工频耐受电压(有效值):42kV 5min;雷电冲击耐受电压(峰值):75kV;
4、绝缘子的外形及安装尺寸见附图。
结构简介:
绝缘子采用环氧树脂浇注成型,耐污秽及潮湿,无需特别维护,只需定期清除表面污物,两端有用于安装的螺纹孔。
使用条件:
1、户内装置;
2、海拔高度不超过1000m;
3、周围气温为+40℃~-5℃;
4、当空气温度为+20℃,相对湿度不超过100%;
5、无严重影响绝缘子绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀性介质的场所。
支柱绝缘子技术规范1 范围本技术规范书适用于10kV变低母线桥支撑用支柱绝缘子(本技术规范书特指瓷式支柱绝缘子)的采购及进厂检验。
本技术规范书对该设备的使用条件,技术要求,性能参数,试验要求,包装方式等进行统一要求。
2 引用标准GB/ 191 包装储运图示标志GB 311.1 高压输变电设备的绝缘配合GB 50150 电气装置安装工程电气设备交接试验标准GB/T 772 高压绝缘子瓷件技术条件GB/T 775.1 绝缘子试验方法第1部分:一般试验方法GB/T 775.2 绝缘子试验方法第2部分:电气试验方法GB/T 775.3 绝缘子试验方法第3部分:机械试验方法GB/T 1001.1 标称电压高于1000V的架空线路绝缘子第1部分:交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB/T 8287.1 标称电压高于1000V系统用户内和户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB/T 8287.2 标称电压高于1000V系统用户内和户外支柱绝缘子第2部分:尺寸与特性JB/T 4307 绝缘子胶装用水泥胶合剂JB/T 5889 绝缘子用有色金属铸件技术条件JB/T 8177 绝缘子金属附件热镀锌层通用技术条件JB/T 9673 绝缘子产品包装JB/T 9674 超声波探测瓷件内部缺陷3 使用条件支柱绝缘子使用条件要求如下:1)周围空气温度最高日温度: 40℃最低日温度: -10℃最大日温差: 30K最热月平均温度: 30℃最高年平均温度: 20℃2) 海拔高度: ≤1000m3) 最大风速 35m/s4) 最大覆冰厚度: 10mm5) 太阳辐射强度: 0.1w/cm²(风速0.5m/s)6) 环境相对湿度(在25℃时)日平均值: 95%月平均值: 90%7) 地震烈度:8度(安全系数: ≥1.67)水平加速度: 0.3g垂直加速度: 0.15g8) 安装位置: 户内、外注:当有特殊使用条件时,在订货时提出补充,其额定值及试验方面的补充要求可另行商定。
LZZJ-10型电流互感器简介LZZJ-10型电流互感器是一种电气装置,用于将高电流变换成较小电流,以便于传感器、测量仪器等小电流设备的使用。
它广泛应用于变电站、电力系统及电器仪表等领域。
LZZJ-10型电流互感器采用铁心高温绝缘材料,具有高精度、低漏磁、小体积、轻量化等特点。
技术参数LZZJ-10型电流互感器的主要技术参数如下:•额定电流:10A•精度等级:0.5/0.2•额定频率:50Hz/60Hz•额定热负荷:4000VA•额定绝缘水平:20/50/70kV•额定电压:10kV•防护等级:IP20结构及工作原理LZZJ-10型电流互感器的结构如图所示:____| |_________|____|_________| || _________________ || | | || | | |___|_|_________________|____|___图:LZZJ-10型电流互感器结构图LZZJ-10型电流互感器由铁心、线圈、二次端子、绝缘套管、支架等组件组成。
当一条电流高达10A的高电流通入线圈中时,它将在铁心中感应出一条较小的电流(通常为1A或5A),并经过二次端子输出。
在实际应用中,电流互感器的负载是变化的,可以根据需要选择不同的负载配置以达到最佳效果。
电流互感器工作原理是利用慢化高电流的作用,它在高电流电缆或线路上起到缓冲、引出、限制、测量等多种作用。
LZZJ-10型电流互感器的主要作用是将高电流变换成一个合适的电能信号,以便于进行精确测量。
应用场景LZZJ-10型电流互感器可以应用于以下电力系统或电器仪表领域:1.变电站电流测量2.发电厂电流测量3.转换电源测量4.电子仪器测量维护及保养为保证电流互感器正常的工作,需要进行定期的检查、测试及维护保养。
具体操作流程如下:1.检查电流互感器的二次侧输出端,并且测量输出电压是否符合规定值。
2.测试电流互感器的阻抗和相位差,并记录测得的数据。
ZL-10/8户内联合胶装支柱绝缘子
一、概述
用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分。
适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m。
注:表中()表示非标准等级
二、结构简介
绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。
瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、滚花、挖槽等结构,以保证机械强度、防止松动、扭转。
瓷件表面均匀上白釉,金属附件表面涂灰磁漆。
绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种。
联合胶装支柱绝缘子一般属实心不可击穿式结构。
后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量。
绝缘子瓷件外形有多棱或少棱两种,多棱形增加了沿面距离,电气性能优于少棱形,除将逐步淘汰的外胶装支柱绝缘子外,其余产品均为多棱形。
内胶装结构,由于金属附件胶入瓷件孔内,相应的增加了绝缘距离,提高了电气性能,同时也缩小了安装时所占空间位置,但由于内胶装对提高机械强度不利,故机械强度要求较高的绝缘子,宜采用联合胶装(即
上附件采用内胶装,下附件采用外胶装)。
三、技术标准
户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。
四、型号说明
Z——户内外胶装支柱绝缘子;
ZN——户内内胶装支柱绝缘子;
ZL——户内联合胶装支柱绝缘子;
对于外胶装支柱绝缘子,破折号前字母L表示多棱式,字母A、B、D表示机械破坏负荷分别为3.75,7. 5,20kN。
字母后分数,分子表示额定
电压千伏数,分母为机械破坏负荷kN数。
N——内胶装上下附件为单螺孔者;Y——外胶装和联合胶装下附件为圆形者;T——外胶装下附件为椭圆形者;
F——外胶装下附件为方形者;
G——高原型(老产品为GY)
五、外形及安装尺寸
型号图
号
主要尺寸mm重
量
kg
H D
h
1
h2
h
3
h
4
h
5
d
d/
b
d3d4d5
a
1
a2
ZL-10/4
G 10-
11
21
90-60
1
8
-
1
5
70
11
2
2-M
8
-
2-φ
14
1
8
14
5
5.4
ZL-20/3
010-
14
29
16
-
11
-
3
2
5
10
5
25
-
M2
4-φ
18
-
25
24.
6
ZL-35/4
Y 10-
12
38
90-608
2
2
5
62
11
4
2-M
8
M1
M1
6
3
6
- 6.2
ZL-35/410-3890-6082162112-M M12-φ3147.5
1. 订货时应注明型号及工厂代号。
2. 图号供参考,户内有公称爬距的瓷件带伞裙。
