目录1.保养安全说明2.日常保养3.定期保养4.针对性保养5.封存保养1．保养安全说明1.1重要！安全第一！1.2 08－475道岔捣固车的操作、保养、调整、修理必须由有技能的、高素质的、内行的、以及考虑到机械使用要求对相关的操作、安全规范、规则等有关具体规定的专业人员来完成。
尤其是职工在保养机械时，必须确认整个机械已经被正确地锁定。
1.3在进行维修和保养时停发动机。
1.4停住机械拔下电平钥匙开关。
1.5当把机械停放在上坡或者下坡地段时，放制动铁鞋。
1.6当职工在作业装置范围内进行保养作业时，必须确认各作业装置已经被正确锁定，且当驱动摘除和液压压力断开的情况下作业装置肯定不会动作。
1.7 08-475UNIMAT/4S道岔捣固机是PLASSER-THEURER公司生产的主要进行道岔捣固作业的车种。
其结构比08－32捣固车要复杂许多。
全车长达到35m之多，有四个相互独立的捣固架，发动机为增压型513发动机，另外还有辅助起道装置，起道、拨道小车等，因此其保养和08－32捣固车相比，有相似之处，但也有很大的区别。
职工在进行保养工作时，必须要注意到这点。
08－475/4S道岔捣固车保养包括日常保养、定期保养、针对性保养三大类。
2.日常保养日常检查保养是在机械运转之前和停机以后对机械进行的例行保养。
日常保养工作应做到“四勤”：勤清洗、勤检查、勤紧固、勤调整，“二净”：油净、空气净，以减少零件的磨损。
2.1发动机2.1.1检查发动机机油。
新发动机在磨合期机油耗量比磨合后的机油耗量大，因此，在磨合期间（大约200h以内）应每天检查两次油位。
在磨合期以后，每天检查一次油位。
为了能在发动机启动前，或是停机后都能对机油油面进行检查，油标尺刻有两种刻度。
点刻度：对长时间停放的发动机在启动前，应按照点刻度检查机油油面。
线刻度：发动机怠速运转：1～2min，在停机后（等1～2min）须马上按照线刻度检查机油油面。
注意机械应停放在水平线路上。
08-475型道岔捣固车发动机故障几例
08-475型道岔捣固车发动机故障应急处理08-475型道岔捣固车在各个枢纽站上维护咽喉道岔起着很大的作用，但因为动力装臵故障所引发的如超时间占用道岔、作业过程中无法顺坡等问题都给既有线的运输安全带来极大的隐患，本人根据自己几年的维修经验，特提出几个有关08-475发动机故障的应急处理案例供大家讨论。
注意事项：发动机无法起机时请不要多次拉动启动开关，以防短路、烧损相关部件。
发动机故障检查建议：检查发动机故障遵循“两响一转”的检查原则：两响是指：B13箱RE1继电器响和停机电磁铁响，一转是指马达转动，如满足以上三项，则基本可以排除电路故障。
1：发动机启动时马达无动作的处理：首先检查机械车内外部的停机按钮是否按下。
前后司机室的启动开关是否正常，挂挡开关与作业主开关位臵，打开电瓶钥匙测量正负级是否有24V电，电压表和电流表是否正常。
以上如果正常则用外接24V电直给马达（接206a），如能正常起机责则分析控制电路问题。
接下：用万用表测量206a线两端是否有电，如无电检查保险13e33是否跳出13d5是否动作，其接地信号是否正常，13d13继电器（自保继电器）是否正常。
如无法解决交由技术人员解决。
2：发动机启动马达正常但无法启动的处理（马达空转）：首先检查发动机前作业油箱供油油路是否正常，发动机滤芯是否堵死或漏气。
以上排除后查B13箱有无保险跳出，打开发动机端盖，检查启动时停机电磁铁是否动作，无动作则查看a26端子是否有24V电压，检查二极管13n12？是否击穿。
启机同时测量243端子上24v是否有24V电启动开关放下时是否电压消失。
检查G66？是否良好。
3：作业过程中发动机突然停车的处理：首先排查电路，检查启动时停机电磁铁的动作，电压表和电流表是否正常，再排查油路，查看柴油滤芯是否进气、查看油门拉杆和回位弹簧和固定板片是否正常。
4：发动机不能熄火的处理：发动机不能熄火的原因是燃油油路的不能切断，而这一切断是电磁阀完成的，其中有两个原因：（1）停机电磁阀因停机电路控制故障未失电，造成油路未切断；（2）停机电磁阀虽失电，但因机械原因不能完全切断油路；。
最新08-475型道岔捣固车故障处理
08-475型道岔捣固车故障处理武汉铁路局工务机械段08-475型捣固车故障处理作业指导书GB/T19001－2000 idt ISO9001：2000编号：WJXD/ZD7.1—15版本：A受控状态：分发号：2002年12月10日发布 2002年12月20日实施文件会签审批表1 目的规范故障处理操作程序，确保线路顺利开通，减少施工延点时间。
2 适用范围08-475型道岔捣固车。
3 作业程序3.1 发动机“熄火”时的故障处理3.1.1 总的原则：当捣固车的发动机“熄火”时，设备主操作手（一号位、三号位）要及时利用蓄能器的液压能提起捣固装置和起拨道装置以及辅助起道装置、夯拍器，并锁定；如失败则启动车内应急泵系统收起工作装置；利用气动系统提起测量小车，并锁定。
3.1.2 发动机“熄火”时的故障处理程序3.1.2.1 对捣固装置实施垂直锁定a) 一号位彻除捣镐振动的同时三号位按下捣固装置提升按钮；b) 一号位对捣固装置实施垂直锁定并确认锁定指示灯亮绿灯。
3.1.2.2 收起并锁定起拨道装置a) 一号位和三号位迅速张开滚轮夹钳和起道钩置于正常位置；b) 一号位打开起拨道装置提升按钮；c) 三号位对起拨道装置实施锁定；d) 确认锁定到位，一号位降下起拨道装置。
3.1.2.3 收起并锁定辅助起道装置(未使用则不执行此项)a) 由操作辅助起道装置的号位先张开辅助起道装置的滚轮夹钳、提升；b) 边收边调整角度直到辅助起道装置全部收回；c) 再提升、锁定和降下辅助起道装置；d) 如施工负责人或司机长在操作室，则有施工负责人或司机长收起并锁定辅助起道装置。
3.1.2.4 收起并锁定夯拍器(未使用则不执行此项)a) 一号位先鸣笛、再提升夯拍器；四号位和五号位在两侧防护；b) 三号位锁定夯拍器。
3.1.2.5 收起并锁定各小车a) 一号位关拨道、去气加载；b) 三号位关闭抄平系统和拨道系统；c) 一号位和三号位先提升各小车（共五对小车），再实施锁定；d) 一号位最后降下拨道小车。

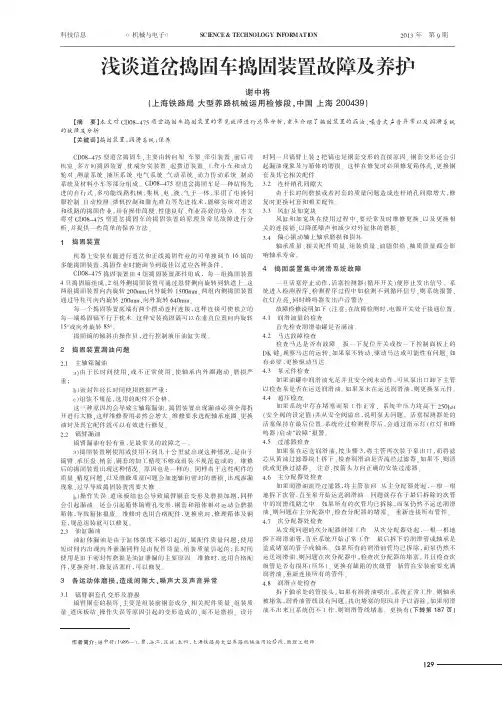

道岔捣固车捣固装置故障及养护
如 果 系 统 中 存 在 堵 塞 而 泵 工 作 正 常 ， 系 统 中 压 力 将 高 于 250bar （安全阀的设定值）并从安全阀溢出，说明泵无问题。 活塞探测器处的 活塞保持在最后位置，系统经过检测程序后，会通过指示灯（红灯和蜂 鸣器）启动“故障”报警。 4．5 过滤器检查
如果泵在运送润滑油，按步骤 3，将主管再次装于泵出口，而将滤 芯从黄油过滤器块上拆下 。 检查润滑油是否流经过滤器 。 如果不 ，则清 洗或更换过滤器。 注意：按箭头方向正确的安装过滤器。 4．6 主分配器处检查
检查马达是否有故障。 扳一下复位开关或按一下控制面板上的 DK 键，观察马达的运转，如果泵不转动，驱动马达或可能性有问题。 如 有必要，更换驱动马达。 4．3 泵元件检查
如果油罐中润滑油充足并且安全阀未动作，可从泵出口卸下主管 以检查泵是否在运送润滑油。 如果泵未在运送润滑油，则更换泵元件。 4．4 超压检查
重； b）密封件经长时间使用磨损严重； c）组装不规范，选用的配件不合格。 这三种原因均会导致主轴箱漏油。 捣固装置出现漏油必须全部拆
开进行大修，这样维修费用必然会增大。 维修要求选配轴承座圈、更换 油封及其它配件就可以有效进行修复。 2．2 镐臂漏油
镐臂漏油有轻有重，是最常见的故障之一。 a）捣固装置刚使用或使用不到几十公里就出现这种情况，是由于 镐臂、承压盘、销套、铜套的加工精度不够或组装不规范造成的。 维修 后的捣固装置出现这种情况。 原因也是一样的。 同样由于这些配件的 质量、精度问题，以及维修质量问题会加速轴向密封的磨损，出现渗漏 现象，过早导致捣固装置需要大修。 b）操作失误、道床板结也会导致镐臂铜套变形及磨损加剧，同样 会引起漏油。 还会引起箱体镐臂孔变形，铜套和箱体相对运动会磨损 箱体，导致箱体报废。 维修时选用合格配件，更换密封，修理箱体及铜 套，规范组装就可以修复。 2．3 油缸漏油 油缸体漏油是由于缸体强度不够引起的，属配件质量问题；使用 短时间内出现内外泄漏同样是由配件质量、组装质量引起的；长时间 使用是由于密封件磨损是油缸泄漏的主要原因。 维修时，选用合格配 件，更换密封，修复活塞杆，可以修复。
如果泵在运送润滑油，按步骤 3，将主管再次装于泵出口，而将滤 芯从黄油过滤器块上拆下 。 检查润滑油是否流经过滤器 。 如果不 ，则清 洗或更换过滤器。 注意：按箭头方向正确的安装过滤器。 4．6 主分配器处检查
检查马达是否有故障。 扳一下复位开关或按一下控制面板上的 DK 键，观察马达的运转，如果泵不转动，驱动马达或可能性有问题。 如 有必要，更换驱动马达。 4．3 泵元件检查
如果油罐中润滑油充足并且安全阀未动作，可从泵出口卸下主管 以检查泵是否在运送润滑油。 如果泵未在运送润滑油，则更换泵元件。 4．4 超压检查
重； b）密封件经长时间使用磨损严重； c）组装不规范，选用的配件不合格。 这三种原因均会导致主轴箱漏油。 捣固装置出现漏油必须全部拆
开进行大修，这样维修费用必然会增大。 维修要求选配轴承座圈、更换 油封及其它配件就可以有效进行修复。 2．2 镐臂漏油
镐臂漏油有轻有重，是最常见的故障之一。 a）捣固装置刚使用或使用不到几十公里就出现这种情况，是由于 镐臂、承压盘、销套、铜套的加工精度不够或组装不规范造成的。 维修 后的捣固装置出现这种情况。 原因也是一样的。 同样由于这些配件的 质量、精度问题，以及维修质量问题会加速轴向密封的磨损，出现渗漏 现象，过早导致捣固装置需要大修。 b）操作失误、道床板结也会导致镐臂铜套变形及磨损加剧，同样 会引起漏油。 还会引起箱体镐臂孔变形，铜套和箱体相对运动会磨损 箱体，导致箱体报废。 维修时选用合格配件，更换密封，修理箱体及铜 套，规范组装就可以修复。 2．3 油缸漏油 油缸体漏油是由于缸体强度不够引起的，属配件质量问题；使用 短时间内出现内外泄漏同样是由配件质量、组装质量引起的；长时间 使用是由于密封件磨损是油缸泄漏的主要原因。 维修时，选用合格配 件，更换密封，修复活塞杆，可以修复。
08-475捣固车常见故障排查
10无自动起道动作有→是→→是→→否→→否→→是→→否→→否→→否→→是→11起道无力→是→→否→12起道不停止→无→→否→→否→13起道装置突然提升到上位不能下落→是→→是→→是→14起到给定显示表不正常→否→→否→→否→→否→15出现反超高→否→→否→16曲线超高不够，直线水平偏差大→否→→否→→否→→否→→否→→是→→是→→是→→是→18自动拨道时有时无→是→→是→19拨道旁通阀无动作→是→→是→→有→→否→→是→→否→→是→→否→→否→→否→→是→→是→→否→→否→→是→在使用交替拨道，即22X6B交替拨道输入信号黄灯亮的情况下，检查Q8F触发信号是否满足，如满足而不能自动拨道请更换定时器板或未打开交替拨道开关23X6B黄灯亮，则交替拨道开关故障使用激光的情况下检查激光故障输入信号XDB黄灯，如果亮，激光故障无否21作业时拨道不停止→否→→否→→否→22拨道显示不归零（作业前）→否→→否→→否→→否→23拨道显示不归零（作业中）→否→→否→24起、拨道装置同时无动作→否→→否→→是→25拨道随动弦前端不自动居中→是→→是→→否→→否→→否→→否→→是→→否→→是→→是→是26拨道随动弦前端不能手动向左、右移动→是→→是→→否→→是→→否→→否→→是→→是→27拨道弦后端不能自动居中或不能手动向左、向右移动→是→→是→否28作业区测量小车左/右预加载无→是→→是→→否→29左侧/右侧预加载无→是→→是→→否→30手动拨道动作无←是←←否←←是←←否←。
CD08—475道岔捣固车主发电机故障快速自救方法探讨
CD08—475道岔捣固车主发电机故障快速自救方法探讨摘要：近年来，随着铁路交通的不断发展，各种应用于铁路的大型养路机械被逐渐推广和应用到实际中，道岔捣固车是其中一种重要的养路机械，在工务施工作业过程中发挥着重要的作用，研究其工作和电路原理具有重要的意义。
下面本文主要分析道岔捣固车发电机的工作原理，阐述主发电机常见的一些系统和工作故障。
最后，结合笔者多年实践经验，总结并分析道岔主发电机出现故障的主要原因，针对故障问题浔中最佳的解决问题的方案。
希望通过本文的分析能确保整个道岔车发电机的安全可靠，保障道岔捣固施工作业正常。
关键词：道岔捣固车；主发电机；故障；措施目前铁路交通的不断发展，铁路运行速度对岔区线路的稳定性要求越来越高，目前在道岔的养护方面道岔捣固车发挥的作用也越来越大。
在快速发展的今天，道岔捣固车电源系统也在不断优化和升级，极大的提升了系统的运行效率。
CD08-475道岔捣固车的电源系统采用的两台120A和55A三台发电机供电，主发电机是120A，是整个系统的主要供电设备，并且单独运行，是整个车辆和作业灯正常运行的关键。
但是，在实际使用中，主发电机由于振动或者捣固区突然发生故障，将影响其他系统的运行。
所以，这就要求技术人员能及时针对故障采取有效额措施，下面将详细分析CD08-475道岔捣固车中主发动机系统的运行原理，针对基本原理进行研究，寻找故障的解决方案。
1 CD08-475道岔捣固车主发电机的基本工作原理图主要构成：CD08-475道岔捣固车的电源系统中的主发电机是120A的发电机，系统ZF末级离合器控制电路和作业照明控制电路的用电都是有主发电机提供。
在主发电机上有两个端子，其中一个端子是负责整个车辆的供电，另一个端子主要是负责离合器的供电，只要主发电机出现故障，端子无法通电，继而系统也停止作业。
其中链接离合器的端子一旦停止通电，离合器控制电路将失电，末级离合器就会脱开，动力将无法及时传到到车辆，当动力被切断，车辆也无法工作。
CD08475捣固车 ZF用户说明最新
各车型ZF末级离合器电气控制系统改进后操作要求及说明（适用车型：D08-32,D09-32,CD08-475,WD320）1.新增功能：（1）任一ZF钥匙主开关接通时，不能启动发动机。
（2）机车有走行速度时，不能启动发动机。
2.ZF末级离合器正常挂挡步骤（相当于所需条件）：（1）启动发动机（怠速状态）。
（2）制动压力大于3bar.（3）整车移动速度≦1Km/h;（4）打开末级脱挂钥匙总开关（12b1扳向右位）（5）正常挂挡时间≦3秒.（观察末级挂指示灯）联锁条件：A:末级离合器可靠挂上时,按下点动按钮无效.B: 一旦末级离合器可靠挂上时，就一直保持（包含发动机熄火状态）。
（6）末级离合器可靠挂上时,能正常操作执行别的功能.（7）当末级离合器挂不上时，进入如下点动挂挡程序.3. 末级离合器点动程序挂挡所需条件：（1）前后挂挡盒必须处于空档位；（2）制动压力高于3bar.（3）整车移动速度≦1Km/h;（4）按一下点动按钮，程序自动进入末级离合器挂挡状态；(其中，该程序一次点动操作可以自动执行挂挡循环2次，只要末级离合器挂上（红灯亮），程序自动终止。
一次点动操作未挂上，再按一下点动按钮，程序如上循环，直到末级离合器挂上为止。
（5）一次点动过程循环时间要求：32秒＜t＜35秒.4.B12末级离合器脱挂控制盒上ZF报警指示灯(12h1)含义（1）机车运行时,末级离合器脱开,灯常亮.（2）机车运行时,发动机熄火,灯常亮.（3）发动机熄火, 末级离合器挂时,灯闪烁.如果出现上述报警指示，应立即处理并排除故障！5. 末级离合器脱开操作方法：只有通过关闭末级脱挂钥匙总开关（12b1扳向左位）操作,末级离合器才会脱开（同时观察对应指示灯，确保ZF末级可靠脱开）.6. 正常及点动均挂不上末级离合器时(严禁超过3次),应检查ZF及相关装置！7. 末级离合器一旦可靠挂上时,应根据实际需要选择脱开。
严禁频繁脱挂ZF末级离合器操作！8. 末级离合器的挂脱与里程传感器(含对应仪表)的输出信号密切相关。
捣固车捣固装置的保养及故障处理技术分析
1概述捣固车是铁路施工和养护维修中较为重要的一种大型机械设备，主要用于提升道砟密实度、增强轨道的稳定性，提升铁路的行车安全。
在实际应用，捣固车捣固装置可能会出现一系列的故障，影响设备的运行及捣固效果，因此做好捣固车的检修保养，减少设备故障的发生，提高设备运行的可靠性具有重要意义。
2捣固车捣固装置养护及故障处理2.1捣固车捣固装置2.1.1捣固车。
捣固车是在铁路线路新线施工、既有铁路大中修作业中必不可少的一种大型养路机械设备，可对铁路轨道进行自动抄平起、道砟捣固等作业，通过提高道床的密实度达到消除轨道方向偏差的目的。
捣固车车型有正线捣固车和道岔捣固车两种。
2.1.2捣固装置工作原理。
捣固车中的主要工作装置是捣固装置，该装置负责对钢轨两侧的枕底道碴进行密实，与拨道装置联同作用消除轨道的高低差，提升轨道的稳定性。
以CD08-475捣固装置为例，由4组捣固装置组成，每组捣固装置由4只捣固镐组成，外侧2组捣固装置可通过悬臂侧向旋转到轨道上，内向可旋转200mm ，外向旋转达到1500mm 。
内侧两组捣固装置通过导柱可向内旋转200mm ，向外旋转640mm ；捣固装置底部通过两个摆动连接杆连接，以保证每一端捣固镐能独立的平行于枕木，这种安装方式可使捣固镐垂直内侧旋转角度达到15°，外侧旋转角度达到85°；捣固镐的倾斜通过控制液压油缸而实现。
2.2捣固车捣固装置养护良好的保养可提升机械的运行性能，延长其使用寿命。
对于捣固装置而言，保养工作是装置良好性能得以维持的重要保障，因此实时的保养十分必要。
根据实际情况，捣固装置的养护主要分为计划养护和针对性养护。
2.2.1计划养护。
计划养护有日常养护和定期养护。
日常养护是在捣固车使用前及使用后对其进行简单养护，主要养护内容有：检查润滑油油位是否正常，若不足，应添加适量润滑油；检查铰接销轴处的润滑情况，必要时可添加润滑油；对偏心轴盖进行检查，看是否存在松动现象或异常声响；对捣固装置的灵活性进行检测，查看是否存在异物或不正常现象；检查液压装置及启动软管接头处的气密性；检查横移导向杆是否存在松动情况，采取必要的固定措施。
08-475道岔捣固车现场应急救援预案
08-475道岔捣固车现场应急救援预案08-475在施工作业中（或行车中装置下落）作业装置因动力故障或装置故障无法正常提升时，或工作小车、车辆轮对脱线时，必须采取紧急起复救援。
此时，必须保持清醒的头脑，迅速判断事情的严重性，判断自行救援的可能性，估计救援的时间长短，判断是否影响临线行车，果断采取救援或求救办法，统一指挥、合理分工、紧张有序地进行。
一、成立现场救援组，分工及职责如下：1、总指挥1人，(车队副队长及以上人员担任)。
职责：负责现场总体指挥协调，根据现场状况迅速决定救援方案；救援过程的指挥、分工、协调；根据救援情况申请延点；根据影响大小决定汇报程序；关注损失扩大的可能性。
2、施救组数人（根据救援需要和现场条件设立组数和人数，每组指定一位负责人）职责：根据救援方案，迅速准备所需救援工具；负责工作装置紧急起复锁定（或移出影响区）；负责车辆的紧急起复。
3、防护组2人职责：车辆防溜；根据需要设置停车、慢行等防护；临线来车防护；闲杂人员警戒。
4、通讯联络组2人（现场1人，驻站1人）职责：联络组紧密联系，分工合作，互传信息。
现场联络：根据需要现场向临近车组、工区求救；向驻站联络传递现场信息；向主管领导汇报；记录救援时序。
驻站联络：传递现场信息；向车站、段机关、中心调度汇报；车站登记延点、慢行、救援等申请；临线列车正、反向要牌情况及时通知现场防护组；消除影响、开通登记、汇报。
5、普通工具传递组每一施救组1 人职责：传递救援过程中所需工具。
二、救援实施1、安全防护。
安全防护的目的是保证救援流程在安全条件下得以实施，以免损失扩大，防止事故扩大。
包括：车辆防溜；临线来车警示；闲杂人员警戒；按规定设置防护等。
原则：（1）本线防护，防护人员带齐防护工具，在距本车不少于400m处设置响墩，并派专人盯控；（2）邻线防护：防护人员带齐防护工具，在距救援地点800米左右，选择瞭望条件较好的地方，站立于邻线路角，及时警示邻线来车及通报邻线来车情况。
