高大模板的确定和荷载计算方法

高大模板专项施工方案第一节编制依据《建筑施工模板安全技术规范》JGJ162-2008；《建筑结构荷载规范》GB50009-2001；《混凝土结构设计规范》GB50010—2002；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；《钢结构设计规范》GB 50017—2003；第二节工程概况本工程为四川建院图书馆工程，位于四川建筑职业技术学院校区内。

本工程由上海建筑设计研究院有限公司设计。

建筑结构类型:框架结构,基础类型：柱下条基,总建筑面积：18309㎡,建筑层数：地上5层，层高4.5m,建筑高度：22。

800m。

1、因立面造型新颖、有进有退，在结构布置上周边从二层至四层有部分梁板凹进建筑物,五层又挑出，因此模板支撑高度大于8m,在9米至13.5m之间，属高大模板支撑体系.2、模板支撑系统支撑在二层现浇梁板上,支模标高17。

95m，支撑高度9m、11m、13，5m，支撑范围内的梁截面尺寸有400×900mm、300×600mm，跨度8m，板厚120mm3、支模范围详施工平面图施工平面图第三节模板方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点:1、模板及其支架的结构设计,力求做到结构要安全可靠，造价经济合理。

2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性.3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。

4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收;5、综合以上几点，模板及模板支架的搭设,还必须符合JCJ59-99检查标准要求,要符合省文明标化工地的有关标准.6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用木模板及其满堂脚手架支撑方案：第四节材料选择按清水混凝土的要求进行模板设计,在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。

（1）、高大模板工程属于超过一定规模的危险性较大的分部分项工程，指水平混凝土构件模板支撑系统高度超过8m，或跨度超过18m，或施工总荷载大于15KN/㎡，或集中线荷载大于20KN/m的模板支撑系统。

（2）、混凝土的质量控制应包括初步控制、生产控制和合格控制。

初步控制：初步控制包括混凝土各组成材料的质量检验与控制和混凝土配合比的合理确定。

在生产和施工过程中，一般不得随意改变配合比，应根据混凝土质量的动态信息及时进行调整。

生产控制：生产控制包括混凝土组成材料的计算，混凝土拌合物的搅拌、运输、浇注和养护等工序的控制。

施工(生产)单位应根据设计要求，提出混凝土质量控制目标，建立混凝土质量保证体系，制定必要的混凝土生产质量管理制度，并应根据生产过程的质量动态分析，及时采取措施和对策。

合格控制：合格控制是指混凝土质量的验收，即对混凝土强度或其它技术指标进行检验评定。

通过以上对混凝土进行质量控制的各项措施，使混凝土质量符合设计规定的要求。

（3）、①焊接球节点应按设计指定规格的球及其匹配的钢管焊接成试件，进行轴心拉、压承载力试验，其试验破坏荷载值大于或等于1.6倍设计承载力为合格。

②、螺栓球节点应按设计指定规格的球最大螺栓孔螺纹进行抗拉强度保证荷载试验，当达到螺栓的设计承载力时，螺孔、螺纹及封板仍完好无损为合格。

工程名称施工单位交底部位高大模板支撑区域工序名称模板工程交底提要：支撑体系地基高支模区域支撑体系，落于级配碎石垫层上，回填土施工时，每200mm厚一步，，分层压实。

虚铺厚度按试验结果取值，现场控制采用压路机碾压6—8遍，每遍轮印高差不大于5mm为宜，机械碾压边角处人工夯实。

回填土试验结果，满足设计规定的压实系数0。

94的要求。

对于高支模区域，模板支撑体系高宽比大，梁截面大，架体东西两侧没有拉结点，对地基承载力要求高，在回填土压实处理完成之后，在其表面300mm厚碎石垫层，作为支撑体系的基础，增大模板体系的承载力。

1、施工工艺流程框架柱钢筋绑扎→钢筋验收→框架柱模板安装→依据立杆设计纵横间距铺设木垫板→搭设支撑体系立杆与水平杆→校正框架柱模板→搭设水平剪刀撑、竖向剪刀撑→浇筑框架柱混凝土→模板架体与框柱进行抱柱连接→搭设梁板底部水平杆件→铺设梁板底次楞和模板→绑扎梁板钢筋→搭设梁侧模板→梁板钢筋及模板验收→浇筑梁板混凝土→混凝土养护→模板及支撑架拆除。

2、支撑体系搭设方法钢管扣件式模板支架立杆间距为900＊900，步距为1500mm。

盘扣式钢管模板支架立杆间距为900*900，步距为1200mm.（1）立杆设置按支撑体系平面布置图弹测立杆位置纵横坐标方格网，在坐标交汇处中心搭设立杆。

先搭设外围四周立杆、扫地杆和临时固定水平杆,然后拉线设置其他立杆。

立杆全高垂直度按≤50mm控制.(2)水平杆搭设立杆验收合格后，在立杆上按设计步距弹出水平杆竖向间距位置线，满设双向水平杆。

外围水平杆设于立杆内侧,其余分别对称设于立杆同侧,以便斜杆、剪刀撑的搭设。

在己浇框架柱部位，将水平杆与之做可靠连接，以提高支架体系抗侧移能力和整体刚度。

在存在高低差的地方，高出的底部扫地杆要延伸到低处三跨，做可靠连接。

（3）竖向剪刀撑搭设必须按支撑体系施工平面布置图要求，在支撑系统外围四周、每个框架柱之间纵横中部搭设竖向连续剪刀撑(详见梁板模板施工平面布置图),与地面的夹角和形式必须符合设计要求。

高大模板的支设方法
梁、板模板支设步骤：
1. 弹出轴线及水平线并复核→搭设梁、板支架→梁、板底起拱→安装梁、模板→绑扎钢筋。

2. 梁跨度≥4m时，模板必须起拱，起拱高度为全跨长度的2/1000（在底楞上起拱）。

先将梁的底支承方木平铺好，将梁底板（胶合板）平铺钉牢并校平校直，钉梁侧板，钉好压脚板、斜支撑等，楼板底模由钢支撑上的水平横钢管、水平木方支撑，采用15mm厚胶合板铺放在先摆设固定好的木楞上钉牢，模板标高严格控制，安装时用水准仪（或在已经测设好标高的钢筋上做记号，待安装模板时在柱墙钢筋标记之间拉线往下梁）测量每一板的四个角点控制标高，整体模板面拉通线和对角拉线。

楼板模板摆设横楞方木时注意其间距一般只在500mm的范围内，如果施工荷载较大的还需要考虑加密，以保证楼板的平整度。

3. 梁高大于1m时，梁侧模应配置竖向木楞及水平方向钢管大楞，采用M14对拉螺栓加固，木楞、钢管大楞的间距及对拉螺栓的排数、间距应经计算确定。

表模板安装允许偏差及检验方法。

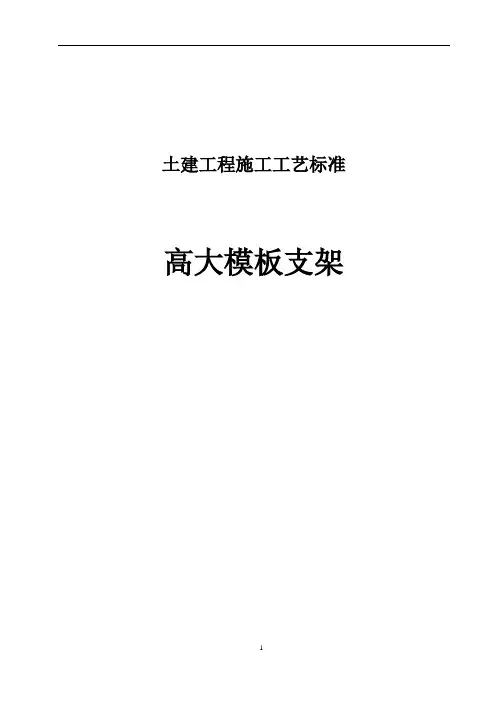

土建工程施工工艺标准高大模板支架1前言本工艺标准描述的是超高模板支架的施工工艺，属超过一定规模的危险性较大的分部分项工程，需组织专家论证。

根据住建部相关文件，混凝土模板支撑工程中：“搭设高度8m及以上，或搭设跨度18m及以上，或施工总荷载（设计值）15kN/m2及以上，或集中线荷载（设计值）20kN/m及以上”属超过一定规模的危险性较大的分部分项工程，本手册中简称为“高支模”。

（1）施工总荷载的计算方法：施工总荷载=分项系数γG×永久荷载+分项系数γQ×组合值系数×可变荷载永久荷载中，钢筋混凝土自重=板厚（m）×25.1KN/m³，普通混凝土比重取值为24KN/m3，板钢筋每方混凝土比重取值为1.1KN/m3 ，模板木枋的自重取值为0.5KN/㎡；可变荷载（主要为施工人员及施工设备荷载）取值为2.5KN/㎡；永久荷载分项系数γG：通常情况下，模架支撑体系永久荷载对支撑结构不利，对由可变荷载效应控制的组合，应取1.2；对由永久荷载效应控制的组合，应取1.35（基于目前房屋建筑的混凝土楼板厚度以120㎜以上为主，其单位面积自重与施工荷载相当，因此，根据现行国家标准《建筑结构荷载规范》GB50009相关规定，为便于施工计算，统一取1.35系数）；可变荷载分项系数γQ：一般情况下应取1.4，对标准值大于4KN/㎡的活荷载应取1.3；可变荷载组合值系数：取0.7；计算：1.35×（25.1×h+0.5）+1.4×0.7×2.5≥15（KN/㎡）解得h≥0.351m，取整h≥350㎜，即板厚达到或超过350㎜时，模架方案需专家论证。

（2）集中线荷载的计算方法：集中线荷载=分项系数γG×永久荷载+分项系数γQ×组合系数×可变荷载；永久荷载中，钢筋混凝土自重=梁截面面积（㎡）×25.5KN/m³，普通混凝土比重取值为24KN/m3，梁钢筋每方混凝土比重取值为1.5KN/m3，模板木枋的自重=梁截面模板的周长（m）×0.5（KN/㎡）；可变荷载主要为振捣混凝土时产生的荷载。

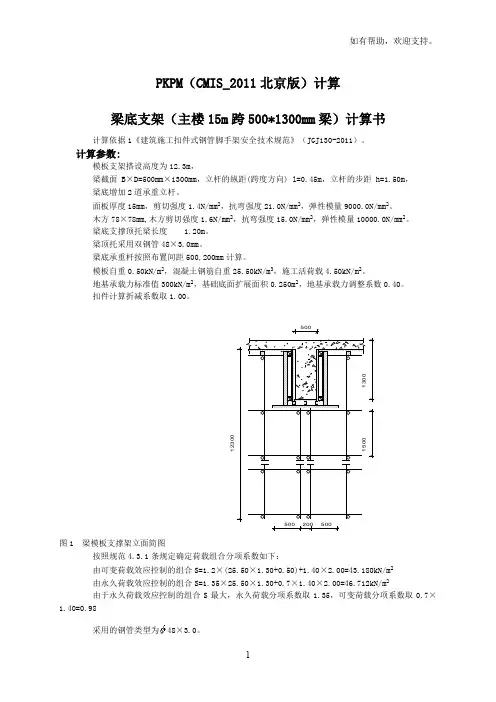

PKPM （CMIS_2011北京版）计算梁底支架（主楼15m 跨500*1300mm 梁）计算书计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。

计算参数:模板支架搭设高度为12.3m ，梁截面 B ×D=500mm ×1300mm ，立杆的纵距(跨度方向) l=0.45m ，立杆的步距 h=1.50m ， 梁底增加2道承重立杆。

面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度21.0N/mm 2，弹性模量9000.0N/mm 2。

木方78×78mm,木方剪切强度1.6N/mm 2，抗弯强度15.0N/mm 2，弹性模量10000.0N/mm 2。

梁底支撑顶托梁长度 1.20m 。

梁顶托采用双钢管48×3.0mm 。

梁底承重杆按照布置间距500,200mm 计算。

模板自重0.50kN/m 2，混凝土钢筋自重25.50kN/m 3，施工活荷载4.50kN/m 2。

地基承载力标准值300kN/m 2，基础底面扩展面积0.250m 2，地基承载力调整系数0.40。

扣件计算折减系数取1.00。

1230图1 梁模板支撑架立面简图按照规范4.3.1条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合S=1.2×(25.50×1.30+0.50)+1.40×2.00=43.180kN/m 2 由永久荷载效应控制的组合S=1.35×25.50×1.30+0.7×1.40×2.00=46.712kN/m 2由于永久荷载效应控制的组合S最大，永久荷载分项系数取1.35，可变荷载分项系数取0.7×1.40=0.98采用的钢管类型为48×3.0。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载，施工活荷载等。

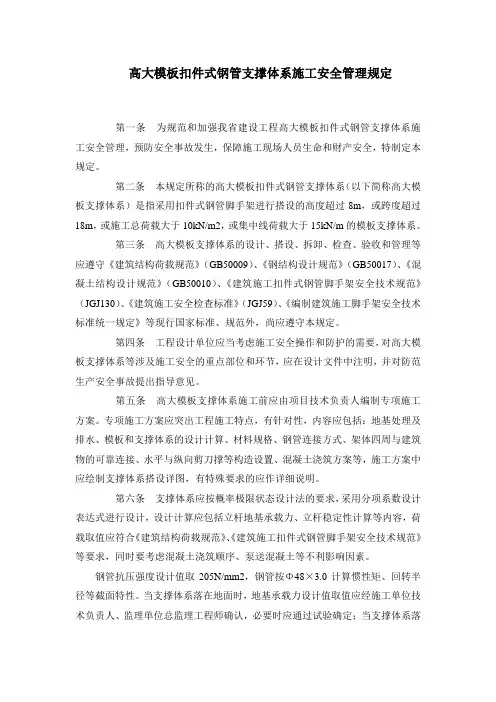

高大模板扣件式钢管支撑体系施工安全管理规定第一条为规范和加强我省建设工程高大模板扣件式钢管支撑体系施工安全管理，预防安全事故发生，保障施工现场人员生命和财产安全，特制定本规定。

第二条本规定所称的高大模板扣件式钢管支撑体系（以下简称高大模板支撑体系）是指采用扣件式钢管脚手架进行搭设的高度超过8m，或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑体系。

第三条高大模板支撑体系的设计、搭设、拆卸、检查、验收和管理等应遵守《建筑结构荷载规范》（GB50009）、《钢结构设计规范》（GB50017）、《混凝土结构设计规范》（GB50010）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）、《建筑施工安全检查标准》（JGJ59）、《编制建筑施工脚手架安全技术标准统一规定》等现行国家标准、规范外，尚应遵守本规定。

第四条工程设计单位应当考虑施工安全操作和防护的需要，对高大模板支撑体系等涉及施工安全的重点部位和环节，应在设计文件中注明，并对防范生产安全事故提出指导意见。

第五条高大模板支撑体系施工前应由项目技术负责人编制专项施工方案。

专项施工方案应突出工程施工特点，有针对性，内容应包括：地基处理及排水、模板和支撑体系的设计计算、材料规格、钢管连接方式、架体四周与建筑物的可靠连接、水平与纵向剪刀撑等构造设置、混凝土浇筑方案等，施工方案中应绘制支撑体系搭设详图，有特殊要求的应作详细说明。

第六条支撑体系应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计，设计计算应包括立杆地基承载力、立杆稳定性计算等内容，荷载取值应符合《建筑结构荷载规范》、《建筑施工扣件式钢管脚手架安全技术规范》等要求，同时要考虑混凝土浇筑顺序、泵送混凝土等不利影响因素。

钢管抗压强度设计值取205N/mm2，钢管按Φ48×3.0计算惯性矩、回转半径等截面特性。

当支撑体系落在地面时，地基承载力设计值取值应经施工单位技术负责人、监理单位总监理工程师确认，必要时应通过试验确定；当支撑体系落在楼面时，应对楼面承载力进行验算。

高大模板支撑规定1、高大模板支撑系统指施工现场混凝土构件模板支撑高度超过8m,或搭设跨度超过18m,或施工总荷载大于15KN∕∏Λ或集中线荷载大于20KN∕m模板支撑系统。

2、支模架的步距、立杆纵距和横距、大小横杆的间距、梁承重杆的数量、地基承载力、是否设防滑扣件等均必须根据实际情况经计算确定。

3、高支模方案报公司总工程师审批后，由项目技术负责人组织专家论证，并按专家论证意见对方案进行完善，再报公司总工程师审批，交项目总监理工程师审批，报建设行政主管部门备案后方可按方案搭设。

4、高大支模架由专业架子工完成，专业架子工必须持建设行政主管部门颁发的有效特种作业证。

5、高大支模架搭设前，应由项目负责人组织对需要加固处理的地基、基础进行验收。

第一步搭设完毕，（高度超12米的架子搭设高度至6米），项目技术负责人必须组织项目生产经理、施工员、专职安全员、作业班组长对架子进行中间验收，验收合格方可继续搭设。

架子搭设完毕，应由项目负责人组织验收，验收人员包括施工单位两级技术、施工人员，监理单位的总监和专业监理工程师，验收合格后，应由公司总工程师和总监理工程师签字后，方可进入下一道路工序。

6、高大支模架碎浇筑令由项目经理和项目技术负责人联合签署。

7、构造规定：（1）水平杆布设：离地150~200ι≡设一道扫地杆，纵横向布置，梁、板底部根据支模需要标高搭设一道水平杆，扫地杆和顶层水平杆之间应增加水平连结杆,立杆之间必须按步距满设双向水平杆,水平杆的垂直距离不得超过1.50米。

（2）剪刀撑的设计：a.沿支架四周外立面应满足立面满设剪刀撑；b.中部可根据需要并依构架框格的大小，每隔10—15m设置。

剪刀撑宽度不应小于4跨，且不应小于6m,剪刀撑的设置应满足斜杆与地面的倾角在45。

~60。

；每道剪刀撑跨越立杆的根数按与地面倾角不同采用：45。

时，可跨7根；50°时，可跨6根；60°时,可跨5根。

（3）设在支架立杆根部的可调底座，其伸出长度不得超过30Omm时，否帽应采取可靠措施固定。

高大模板的确定和荷载计算方法一、高大模板的定义：根据《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）和《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）规定：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20 kN/m及以上的模板支撑系统属于高大模板。

二、施工总荷载的计算方法：（一）荷载的组成施工荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方钢管的自重：0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载：2KN/m2分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：（25×M+0.3）×1.2+2×1.4=15M=[（15-1.4x2-1.2 x0.3]/25=0.474米取整M=474mm，即板厚达到或超过474MM时，需要专家论证。

三、集中线荷载的计算方法：（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2 分项系数永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：1、梁高700，梁宽7001.2x[0.70x0.70x26+(0.70+0.7+0.70)*0.50]+0.70x3x1.40=19.488＜20 ，不需论证。

高大模板支架在风荷载下应抗倾覆验算【主题】：高大模板支架在风荷载下应抗倾覆验算【导言】高大模板支架的抗倾覆验算是确保施工安全和质量的重要环节。

在施工中，风荷载是常见的外部荷载之一，对支架系统的抗倾覆性能提出了挑战。

本文将从简单到复杂，由浅入深地探讨高大模板支架在风荷载下应抗倾覆验算的相关理论和计算方法，并提供个人观点和理解。

【正文】1. 高大模板支架概述高大模板支架是指用于支撑和固定高层建筑模板系统的结构设备。

它通常由立杆、横杆、撑杆、连接件等组成，形成一个稳定的三维支撑体系。

该支架在施工过程中发挥了支撑和固定模板的作用，保证了施工安全和工程质量。

2. 高大模板支架的倾覆原因高大模板支架的倾覆主要是由于外部荷载的作用引起的。

其中，风荷载作为一种重要的外部荷载，具有较大的影响力。

当风力作用于模板支架时，由于支架的形状和高度等因素，会产生倾覆力矩，导致支架倾覆的风险增加。

3. 高大模板支架的抗倾覆验算方法为了保证模板支架的安全性能，需要进行抗倾覆验算。

根据相关规范和理论，主要有以下两种抗倾覆验算方法：3.1 静力方法静力方法是通过计算支架的倾覆力矩和抵抗力矩之间的平衡关系来进行验算的。

具体步骤如下：（1）确定支架的几何参数，包括高度、形状、材料等；（2）计算支架所受到的风力荷载；（3）计算支架的倾覆力矩，考虑支架形状和风力作用点的位置；（4）计算支架的抵抗力矩，考虑支架材料和连接方式的强度；（5）比较倾覆力矩和抵抗力矩的大小，判断支架是否抗倾覆；（6）根据验算结果进行必要的调整和改进。

3.2 动力方法动力方法是通过建立支架的动力模型，考虑风荷载的时变特性，进行动力响应分析和抗倾覆验算的。

具体步骤如下：（1）建立支架的动力模型，包括质量、刚度、阻尼等参数；（2）考虑风荷载的特性，进行动力响应分析，得到支架的倾斜程度和倾覆力矩；（3）计算支架的抵抗力矩，考虑支架材料和连接方式的动力响应特性；（4）比较倾覆力矩和抵抗力矩的大小，判断支架是否抗倾覆；（5）根据验算结果进行必要的优化和改进，提高支架的抗倾覆性能。

高大模板的确定和荷载计算方法一、高大模板的定义：根据《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）和《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）规定：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20 kN/m及以上的模板支撑系统属于高大模板。

二、施工总荷载的计算方法：（一）荷载的组成施工荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方钢管的自重：0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载：2KN/m2分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：（25×M+0.3）×1.2+2×1.4=15M=[（15-1.4x2-1.2 x0.3]/25=0.474米取整M=474mm，即板厚达到或超过474MM时，需要专家论证。

三、集中线荷载的计算方法：（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：1、梁高700，梁宽7001.2x[0.70x0.70x26+(0.70+0.7+0.70)*0.50]+0.70x3x1.40=19.488＜20，不需论证。

2023 高大模板荷载分项系数
2023年高大模板荷载分项系数是指在设计和施工过程中，用于
计算高大模板结构承载能力的系数。

这些系数通常由相关标准和规
范所规定，以确保结构的安全性和稳定性。

高大模板荷载分项系数
的计算涉及多个方面，包括荷载类型、结构形式、材料特性等因素。

首先，荷载分项系数会考虑到不同荷载类型对结构的影响，例
如活载、风载、雪载等。

每种荷载类型都有对应的系数，用于考虑
不同荷载下结构的承载能力。

其次，结构形式也会影响荷载分项系数的计算。

不同形式的结
构会受到不同方向的荷载影响，因此需要针对性地确定系数。

材料特性是另一个影响荷载分项系数的重要因素。

不同材料的
强度、刚度等特性不同，会影响结构的承载能力，因此需要考虑在
系数计算中。

在实际工程中，工程师需要根据具体的设计要求和现行的标准
规范，结合结构的实际情况来确定高大模板荷载分项系数。

这需要
综合考虑结构的荷载特点、材料特性、工程环境等多个方面的因素，
以确保结构的安全可靠。

总之，2023年高大模板荷载分项系数是一个综合考虑了荷载类型、结构形式、材料特性等多个因素的系数，用于计算高大模板结构的承载能力，是设计和施工过程中非常重要的参数之一。

标题：高大模板支架在风荷载下应抗倾覆验算序言在建筑施工中，高大模板支架是一种常见的临时性支撑结构。

它承担着支撑混凝土浇筑和保证施工安全的重要任务。

然而，在风荷载作用下，模板支架容易发生倾覆，给施工和工人带来极大的安全隐患。

针对高大模板支架在风荷载下应抗倾覆验算是至关重要的。

1. 高大模板支架结构及设计原理在探讨高大模板支架在风荷载下应抗倾覆验算之前，我们首先要了解高大模板支架的结构及设计原理。

高大模板支架通常由立柱、横梁、斜撑等构件组成，其设计原理是通过合理的结构布置和构件连接方式来承受混凝土浇筑时所产生的重力和侧向荷载，并保证支撑结构的稳定性和安全性。

2. 风荷载对高大模板支架的影响在施工现场，风荷载是模板支架的主要外部荷载之一。

风力对高大模板支架的影响主要体现在侧向风压和风载矩的作用下。

当风力作用超过支撑结构的抗风能力时，模板支架就会发生倾覆，造成严重的安全事故。

3. 抗倾覆验算的原理和方法为了保证高大模板支架在风荷载下的安全稳定，需要进行抗倾覆验算。

抗倾覆验算是根据支撑结构的受力特点和外部荷载的作用规律，利用力学知识和结构分析方法，对支撑结构的抗倾覆能力进行评估和验证的过程。

主要包括抗倾覆力矩的计算、抗倾覆稳定性的评估以及相关安全系数的确定等内容。

4. 个人观点和理解在我的观点和理解中，高大模板支架的抗倾覆验算不仅仅是一项技术任务，更是一项关乎施工安全的重要工作。

通过合理的结构设计和抗倾覆验算，可以有效提高模板支架在风荷载下的安全性，保障施工人员和设备的安全。

施工单位和设计人员应高度重视抗倾覆验算工作，确保支撑结构的稳固可靠。

总结高大模板支架在风荷载下应抗倾覆验算是一项重要的施工安全工作。

通过了解其结构原理、风荷载的影响以及抗倾覆验算的原理和方法，可以更好地保障施工安全。

在施工实践中，需要结合具体工程情况，合理设计支撑结构，并进行抗倾覆验算，以确保模板支架在风荷载下的稳定性和安全性。

通过深入研究和理解高大模板支架在风荷载下应抗倾覆验算的相关知识，可以更好地指导施工实践，保障施工安全。

铝合金模板高大模板施工工法铝合金模板高大模板施工工法一、前言铝合金模板高大模板施工工法是一种高效、经济的建筑模板施工工法，采用高强度的铝合金材料制作的模板，结构稳定，可以用于多种建筑项目的施工。

本文将介绍铝合金模板高大模板施工工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面的内容。

二、工法特点铝合金模板高大模板施工工法具有以下特点：1. 结构稳定：铝合金模板具有高强度和刚性，施工过程中能够承受较大的荷载，保证施工安全。

2. 施工效率高：铝合金模板组装简单、拆卸迅速，施工效率更高，能够缩短工期。

3. 使用寿命长：铝合金材料耐腐蚀、耐磨损，使用寿命长，可反复使用。

4. 环保节能：铝合金模板采用可回收利用的材料制作，符合环保要求，减少资源浪费。

三、适应范围铝合金模板高大模板施工工法适用于多种建筑项目，包括住宅楼、办公楼、商业楼、工业厂房等。

特别适用于高层建筑和大型工程项目。

四、工艺原理铝合金模板高大模板施工工法基于以下工艺原理：1. 结构设计：根据不同的建筑项目需求，进行结构设计，确定模板支撑、板面固定等细节。

2. 材料选择：选择合适的铝合金材料，根据施工要求制作模板，确保强度和稳定性。

3. 连接方法：采用适当的连接方法，如螺栓连接、锁紧等，保证模板的整体稳定性。

4. 支撑系统：设置合理的支撑系统，确保模板在施工过程中能够承受荷载，保证安全施工。

5. 承重能力计算：根据设计要求和施工实际需要，计算铝合金模板的承重能力，确保施工安全。

五、施工工艺铝合金模板高大模板施工工法包含以下施工阶段：1. 模板准备：根据施工图纸确定模板的尺寸和结构，进行铝合金模板的制作和预组装。

2. 基础施工：对基础进行施工，包括基坑开挖、模板安装、混凝土浇筑等。

3. 柱子施工：根据设计要求安装柱子模板，设置支撑系统，进行柱子的混凝土浇筑。

4. 梁和板面施工：根据设计要求安装梁和板面模板，设置支撑系统，进行梁和板面的混凝土浇筑。

安徽超高模板计算规则
超高模板是指建筑工程中使用的具有一定规格和规格化程
度的预制构件，主要用于楼板和楼面的施工。

安徽超高模板计算规则是指在安徽省范围内，针对超高模板在建筑施工中的计算规则和设计要求的规范。

根据安徽超高模板计算规则，首先需要确定超高模板的设
计负荷。

设计负荷一般包括楼板自重、活荷载和风荷载等。

楼板自重是指超高模板自身的重量，需要根据材料的密度和模板的尺寸计算得出。

活荷载是指楼板上承载的人员、家具设备等的重量，需要按照相关标准进行计算。

而风荷载是指风对楼板的侧向压力，需要考虑建筑物所处的地理环境和风荷载标准进行计算。

根据安徽超高模板计算规则，需要确定超高模板的尺寸和
支撑方式。

超高模板的尺寸要满足建筑施工的要求，包括长度、宽度和厚度等。

根据设计负荷和超高模板的材料强度，可以计算出模板的截面形状和尺寸。

同时，超高模板的支撑方式也需要按照相关规范进行设计，以确保模板能够稳定承载设计负荷。

根据安徽超高模板计算规则，需要对超高模板的抗剪和抗
弯能力进行验证。

抗剪能力是指超高模板在承受水平力作用时的抵抗能力，需要计算模板截面的剪力强度。

抗弯能力是指超高模板在承受弯曲力作用时的抵抗能力，需要计算模板截面的弯曲强度。

通过对抗剪和抗弯能力的验证，可以确保超高模板在施工过程中的稳定性和安全性。

安徽超高模板计算规则是针对超高模板在建筑施工中的计
算规则和设计要求的规范。

通过确定设计负荷、尺寸和支撑方式，以及验证抗剪和抗弯能力，可以确保超高模板的稳定性和安全性，为建筑施工提供可靠的支撑。
