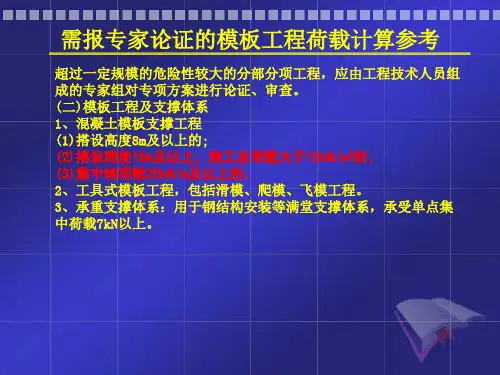

====Word行业资料分享--可编辑版本--双击可删====高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。
二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3 为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。
）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4×（25×M×3=15M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。
三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3 为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。
）模板木方的自重=梁截面模板的周长（m）×）施工均布活荷载=梁宽m×3KN/m2分项系数施工均布活荷载分项系数取1.4四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。
五、根据以上的计算方法进行反推，梁截面积大于或等于m2时，应验算其集中线荷载是否超过高支模范围，以确定是否需要专家论证。
注：以上计算方法的依据为JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》源-于-网-络-收-集。
本方案是以木模板、钢管脚手排架的模板支撑系统为研究对象，在泵送、预拌商品混凝土、机械振捣的施工工艺条件下，对施工荷载进行了计算，并应用了统计学原理，获得不同截面梁、板的施工荷载值，不仅减化了计算工作量，并能方便查找应用。
关键词：模板钢管支撑混凝土施工荷载分项系数侧压力荷载组合1施工荷载计算的计算依据施工荷载的计算方法应符合《建筑结构荷载规范》GB50009-2001的规定。
本文仅适用于木模板、钢管脚手排架、钢管顶撑、支撑托的模板支撑系统；采用泵送、预拌商品混凝土，机械振捣的施工工艺，并依据原《混凝土结构工程施工验收规范》GB50204-92，附录中有关“普通模板及其支架荷载标准值及分项系数”的取值标准。
2模板支撑系统及其新浇钢筋混凝土自重的计算参数：模板及其支架的自重标准值应根据模板设计图确定，新浇混凝土自重标准值可根据实际重力密度确定，钢筋自重标准值可根据设计图纸确定，也可以按下表采用：钢筋混凝土和模板及其支架自重标准值和设计值统计表3施工人员及设备荷载的取值标准：施工活荷载的取值标准应根据不同的验算对象，对照下表选取，对于大型设备如上料平台、混凝土输送泵、配料机、集料斗等的施工荷载，应根据实际情况计算，并在大型设备的布置点，采取有针对性的加固措施。
施工活荷载标准值和设计值统计表4混凝土楼板的施工荷载计算：现浇混凝土楼面板的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重，以及施工活荷载组成，针对验算的具体对象，采用相应的荷载组合方式，现以100mm厚的混凝土楼面板举例，进行施工荷载组合设计值的计算，依此类推得到不同厚度楼板的施工荷载组合设计值，以便查表应用。
100mm楼板施工阶段恒荷载的计算与统计楼板施工活荷载的计算与统计100mm楼板的施工荷载组合计算与统计不同厚度楼板施工荷载组合设计值的统计表5混凝土梁的施工荷载计算：现浇混凝土梁的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重，以及振捣混凝土时产生的施工活荷载组成，通过荷载组合，作为梁底板木模板及支架的验算依据，现以300mm×700 mm的混凝土梁举例，进行施工荷载组合设计值的计算，依此类推得到不同截面的混凝土梁施工荷载的组合设计值，以便查表应用。
附录：模板力学计算书（一）顶板模板计算楼板厚度150mm和100mm，模板板面采用15mm高强度层板，次龙骨采用50×100mm，E=104/mm2，I=bh3/12=50×1003/12=4.16×104mm4方木主龙骨采用100×100mm方木。
1.1（1）荷载计算模板及支架自重标准值：0.3KN/M2混凝土标准值：24KN/m2钢筋自重标准值：1.1KN/m2施工人员及设备荷载标准值：2.5KN/m2楼板按100mm厚算荷载标准值：F1=0.3+24×0.1+1.1+2.5=6.3KN荷载标准值：F2=(0.3+24×0.1+1.1) ×1.2+2.5×1.4=8.06KN楼板按150mm厚算荷载标准值：F3=0.3+24×0.15+1.1+2.5=7.5KN荷载标准值：F4=(0.3+24×0.15+1.1) ×1.2+2.5×1.4=9.5KN(2)计算次龙骨间距：新浇筑的混凝土均匀作用在胶合板上，单位宽度的面板可以视为梁，次龙骨作为梁支点按三跨连续考虑，梁宽取200mm1）板厚按150mm算则最大弯距：M max=0.1q1l12最大挠度：U max=0.667q1l14 /(100EI)其中线荷载设计值q1=F4×0.2=9.5×0.2=1.9KN/m按面板的抗弯承载力要求：M max=0.1q1l12=[f w w]=1/6fwbh2=0.1×1.9×l12=1/6f w bh2l1=[(1/6×30×200×152)/(0.1×1.9)]0.5=529.6按面板的刚度要求，最大变形值为模板结构的1/250U mas=0.677q2l14/(100EL)=l1/250L1'=[(100×104×4.16×104)/(1.9×0.677×250)]1/3=462.77mm 2）板厚按100mm算则最大弯距：M max=0.1q2l22最大挠度：Umax=0.667q2l24/(100EL)其中线荷载设计值q2=F2×0.2=8.06×0.2=1.612KN/m按面板的抗弯承载力要求：M max =0.1q2l22=[f w w]=1/6fwbh20.1×1.612×122=1/6f w bh2l2=[(1/6×30×200×102)/(0.1×1.612)]0.5=787.62按面板的刚度要求，最大变形值为模板结构的1/250U max=0.677q2l24/(100EI)=12/250L2'=[(100×104×4.16×104)/(1.61×0.677×250)]1/3=534mm取按抗弯承载力，刚度要求计算最小值，l1'=462.77mm，施工次龙骨间距取200mm<l1'满足要求。
【关键字】模板荷载计算及计算公式小知识1、脚手架参数立杆横距(m): 0.6；立杆纵距(m): 0.6；横杆步距(m): 0.6；板底支撑材料: 方木；板底支撑间距(mm) : 600；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点长度(m):0.2；模板支架计算高度(m): 1.7；采用的钢管(mm): Ф48×3.5；扣件抗滑力系数(KN): 8；2、荷载参数模板自重(kN/m2): 0.5；钢筋自重(kN/m3) : 1.28；混凝土自重(kN/m3): 25；施工均布荷载标准值(kN/m2): 1；振捣荷载标准值(kN/m2): 23、楼板参数钢筋级别: 二级钢HRB 335(20MnSi)；楼板混凝土强度等级: C30；楼板的计算宽度(m): 12.65；楼板的计算跨度(m): 7.25；楼板的计算厚度(mm): 700；施工平均温度(℃): 25；4、材料参数模板类型：600mm×1500mm×55mm钢模板；模板弹性模量E(N/mm2)：210000；模板抗弯强度设计值fm(N/mm2)：205；木材品种：柏木；木材弹性模量E(N/mm2)：9000；木材抗弯强度设计值fm(N/mm2)：13；木材抗剪强度设计值fv(N/mm2)：1.3；Φ48×3.5mm钢管、扣件、碗扣式立杆、横杆、立杆座垫、顶托。
16a槽钢。
锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。
脱模剂：水质脱模剂。
辅助材料：双面胶纸、海绵等。
1）荷载计算：（1）钢筋混凝土板自重(kN/m)：q1=(25+1.28)×0.6×0.7=11.04kN/m；（2）模板的自重线荷载(kN/m):q2=0.5×0.6=0.3kN/m ；（3）活荷载为施工荷载标准值(kN)：q3=（1+2）×0.6 =1.8kN；q=1.2×(q1+q2)+1.4×q3=1.2×(11.04+0.3)+1.4×1.8=16.128kN/m2）抗弯强度计算f = M / W < [f]其中f ——模板的抗弯强度计算值(N/mm2)；M ——模板的最大弯距(N.mm)；W ——模板的净截面抵抗矩；W= 5940mm3；[f] ——模板的抗弯强度设计值；M =0.1ql2= 0.100×16.128×0.6×0.6=0.581kN.m故f = 0.581×1000×1000/5940=97.8N/mm2模板的抗弯强度验算f < [f]=205 N/mm2,满足要求!3）挠度计算v =0.677ql4/100EI<[v]=l/150=4mm模板最大挠度计算值v=0.677×（11.04+0.3）×6004/(100×210000×269700)=0.175mm 模板的最大挠度小于[v],满足要求!4）模板支撑方木的计算方木按照均布荷载下两跨连续梁计算。

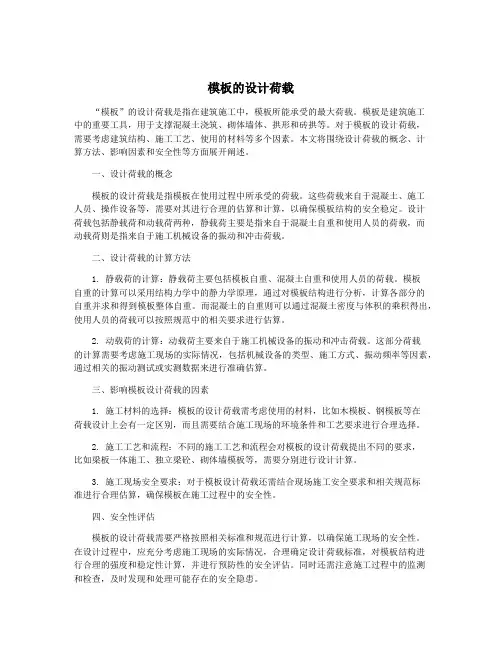

模板的设计荷载“模板”的设计荷载是指在建筑施工中，模板所能承受的最大荷载。
模板是建筑施工中的重要工具，用于支撑混凝土浇筑、砌体墙体、拱形和砖拱等。
对于模板的设计荷载，需要考虑建筑结构、施工工艺、使用的材料等多个因素。
本文将围绕设计荷载的概念、计算方法、影响因素和安全性等方面展开阐述。
一、设计荷载的概念模板的设计荷载是指模板在使用过程中所承受的荷载。
这些荷载来自于混凝土、施工人员、操作设备等，需要对其进行合理的估算和计算，以确保模板结构的安全稳定。
设计荷载包括静载荷和动载荷两种，静载荷主要是指来自于混凝土自重和使用人员的荷载，而动载荷则是指来自于施工机械设备的振动和冲击荷载。
二、设计荷载的计算方法1. 静载荷的计算：静载荷主要包括模板自重、混凝土自重和使用人员的荷载。
模板自重的计算可以采用结构力学中的静力学原理，通过对模板结构进行分析，计算各部分的自重并求和得到模板整体自重。
而混凝土的自重则可以通过混凝土密度与体积的乘积得出，使用人员的荷载可以按照规范中的相关要求进行估算。
2. 动载荷的计算：动载荷主要来自于施工机械设备的振动和冲击荷载。
这部分荷载的计算需要考虑施工现场的实际情况，包括机械设备的类型、施工方式、振动频率等因素，通过相关的振动测试或实测数据来进行准确估算。
三、影响模板设计荷载的因素1. 施工材料的选择：模板的设计荷载需考虑使用的材料，比如木模板、钢模板等在荷载设计上会有一定区别，而且需要结合施工现场的环境条件和工艺要求进行合理选择。
2. 施工工艺和流程：不同的施工工艺和流程会对模板的设计荷载提出不同的要求，比如梁板一体施工、独立梁砼、砌体墙模板等，需要分别进行设计计算。
3. 施工现场安全要求：对于模板设计荷载还需结合现场施工安全要求和相关规范标准进行合理估算，确保模板在施工过程中的安全性。
四、安全性评估模板的设计荷载需要严格按照相关标准和规范进行计算，以确保施工现场的安全性。
在设计过程中，应充分考虑施工现场的实际情况，合理确定设计荷载标准，对模板结构进行合理的强度和稳定性计算，并进行预防性的安全评估。
本方案是以木模板、钢管脚手排架的模板支撑系统为研究对象，在泵送、预拌商品混凝土、机械振捣的施工工艺条件下，对施工荷载进行了计算，并应用了统计学原理，获得不同截面梁、板的施工荷载值，不仅减化了计算工作量，并能方便查找应用。
关键词：模板钢管支撑混凝土施工荷载分项系数侧压力荷载组合1施工荷载计算的计算依据施工荷载的计算方法应符合《建筑结构荷载规范》GB50009-2001的规定。
本文仅适用于木模板、钢管脚手排架、钢管顶撑、支撑托的模板支撑系统；采用泵送、预拌商品混凝土，机械振捣的施工工艺，并依据原《混凝土结构工程施工验收规范》GB50204-92，附录中有关“普通模板及其支架荷载标准值及分项系数”的取值标准。
2模板支撑系统及其新浇钢筋混凝土自重的计算参数：模板及其支架的自重标准值应根据模板设计图确定，新浇混凝土自重标准值可根据实际重力密度确定，钢筋自重标准值可根据设计图纸确定，也可以按下表采用：钢筋混凝土和模板及其支架自重标准值和设计值统计表3施工人员及设备荷载的取值标准：施工活荷载的取值标准应根据不同的验算对象，对照下表选取，对于大型设备如上料平台、混凝土输送泵、配料机、集料斗等的施工荷载，应根据实际情况计算，并在大型设备的布置点，采取有针对性的加固措施。
施工活荷载标准值和设计值统计表4混凝土楼板的施工荷载计算：现浇混凝土楼面板的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重，以及施工活荷载组成，针对验算的具体对象，采用相应的荷载组合方式，现以100mm厚的混凝土楼面板举例，进行施工荷载组合设计值的计算，依此类推得到不同厚度楼板的施工荷载组合设计值，以便查表应用。
100mm楼板施工阶段恒荷载的计算与统计楼板施工活荷载的计算与统计100mm楼板的施工荷载组合计算与统计不同厚度楼板施工荷载组合设计值的统计表5混凝土梁的施工荷载计算：现浇混凝土梁的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重，以及振捣混凝土时产生的施工活荷载组成，通过荷载组合，作为梁底板木模板及支架的验算依据，现以300mm×700 mm的混凝土梁举例，进行施工荷载组合设计值的计算，依此类推得到不同截面的混凝土梁施工荷载的组合设计值，以便查表应用。

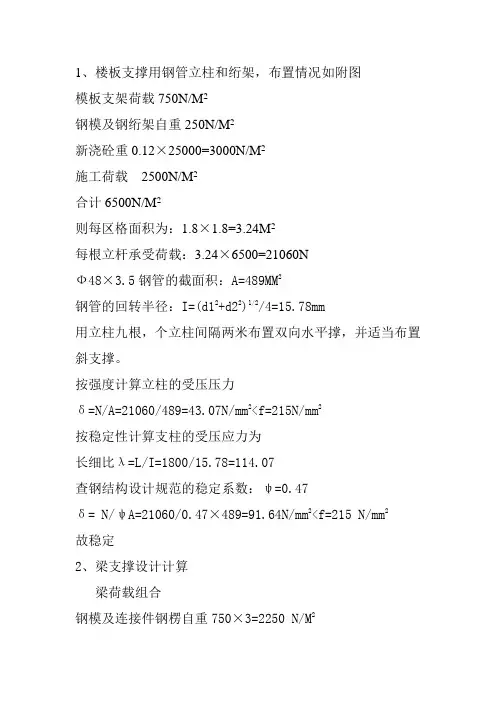

1、楼板支撑用钢管立柱和绗架，布置情况如附图模板支架荷载750N/M2钢模及钢绗架自重250N/M2新浇砼重0.12×25000=3000N/M2施工荷载2500N/M2合计6500N/M2则每区格面积为：1.8×1.8=3.24M2每根立杆承受荷载：3.24×6500=21060NФ48×3.5钢管的截面积：A=489MM2钢管的回转半径：I=(d12+d22)1/2/4=15.78mm用立柱九根，个立柱间隔两米布置双向水平撑，并适当布置斜支撑。
按强度计算立柱的受压压力δ=N/A=21060/489=43.07N/mm2<f=215N/mm2按稳定性计算支柱的受压应力为长细比λ=L/I=1800/15.78=114.07查钢结构设计规范的稳定系数：ψ=0.47δ= N/ψA=21060/0.47×489=91.64N/mm2<f=215 N/mm2故稳定2、梁支撑设计计算梁荷载组合钢模及连接件钢楞自重750×3=2250 N/M2钢管支架自重250×4=1000 N/M2新浇砼重0.3×0.7×25000=5250 N/M2施工荷载2500 N/M2合计：11000 N/M2每一区格面积 0.3×0.8=0.24 M2每立杆支撑荷载11000×0.24=2640NФ48×3.5钢管的截面积：A=489MM2钢管的回转半径：I=(d12+d22)1/2/4=15.78mm按强度计算支柱的受压应力δ=N/A=2640/489=5.40 N/mm2<f=215 N/mm2按稳定性计算支柱的受压应力为长细比λ=L/I=800/15.78=50.70查钢结构设计规范的稳定系数：ψ=0.759δ= N/ψA=2640/0.759×489=7.11N/mm2<f=215 N/mm2故稳定3、柱模支撑设计计算柱截面550×550 mm，最大净高4700 mm，施工温度T=18。
高大模板的确定和荷载计算方法一、高大模板的定义：根据《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）和《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）规定：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20 kN/m及以上的模板支撑系统属于高大模板。
二、施工总荷载的计算方法：（一）荷载的组成施工荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。
）模板木方钢管的自重：0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载：2KN/m2分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：（25×M+0.3）×1.2+2×1.4=15M=[（15-1.4x2-1.2 x0.3]/25=0.474米取整M=474mm，即板厚达到或超过474MM时，需要专家论证。
三、集中线荷载的计算方法：（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。
）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：1、梁高700，梁宽7001.2x[0.70x0.70x26+(0.70+0.7+0.70)*0.50]+0.70x3x1.40=19.488＜20，不需论证。
3. 现浇梁板支模方案现浇板采用15mm厚双面覆膜竹胶板做面板，下铺方木间距150-200mm，板支撑采用满堂红碗扣钢管架，钢管架立杆间距900mm。
面板四周交接处用海绵毡条塞实，胶带封严以防漏浆。
见图4-6。
图4-6现浇板支撑示意图图4-7所有次梁及外墙简支梁、阳台挑梁配置定型钢模板，其他简支梁配置木模板。
梁模面板：直梁的底模与侧模均采用15mm厚多层板，龙骨：采用50×70mm单面刨光方木。
梁侧模、梁底模按图纸尺寸进行现场加工，由塔吊车运至作业面组合拼装。
然后加方楞并利用支撑体系将梁两侧夹紧，当梁高大于500时，加对拉螺杆加固,在梁h/2处加Φ12穿墙螺栓600。
梁底钢管支撑加固。
所有跨度大于或等于4米的梁，均需在跨中起拱0.3%L，悬挑梁均需在悬臂端起拱0.6%。
梁板支撑固定系统采用Φ48钢管和扣件支撑固定。
现浇板模板采用满堂红钢管脚手架支撑架，梁模支撑当梁断面小于400×700 mm，层高小于4.5米时，可采用双排立杆。
4.楼梯支模方案采用木模板。
板底、板侧模板均采用1.5mm双面覆膜竹胶板做面板，50×70mm 方木板楞；踏步板配置木模板，用2根50×70做踏步板背楞，横向踏步梯板宽度用15mm多层板板按踏步设计尺寸。
楼梯模板采用钢管架子支撑。
4.4.2施工准备1.模板：1.5㎝双面覆膜竹胶板。
2.钢管：采用Φ48和铸铁扣件，作为模板的支撑体系。
3.其他支模用具：Φ32锥形/Φ14对拉螺栓（地下外墙带止水片）、80×100mm 方木、钢筋撑子、脱模剂、海绵条（单、双面胶条）、硬质塑料套管、钢丝网片、各种连接螺栓等。
4.机具：空压机、角磨机、扳手、盒尺等。
4.4.7模板计算书(含模板支撑验算)1.现浇板模板计算楼板厚度100mm 、120mm模板板面采用15mm层板，次龙骨采用50×70mm，E=104N/mm2，I=bh3/12=40×703/12=1.63×104mm4，方木主龙骨采用50×70mm方木。
1）荷载计算模板及支架自重标准值：0.3KN/m2混凝土标准值：2.4 KN/m2钢筋自重标准值：1.1 KN/m2施工人员及设备荷载标准值：2.5 KN/m2楼板按100mm厚算，荷载标准值：F=9.9Kn1=12.38Kn荷载标准值：F22）计算次龙骨间距新浇筑的混凝土均匀作用在胶合板上，单位宽度的面板可以为梁、次龙骨作为梁支点按三跨连续考虑，梁宽取250mm 。
