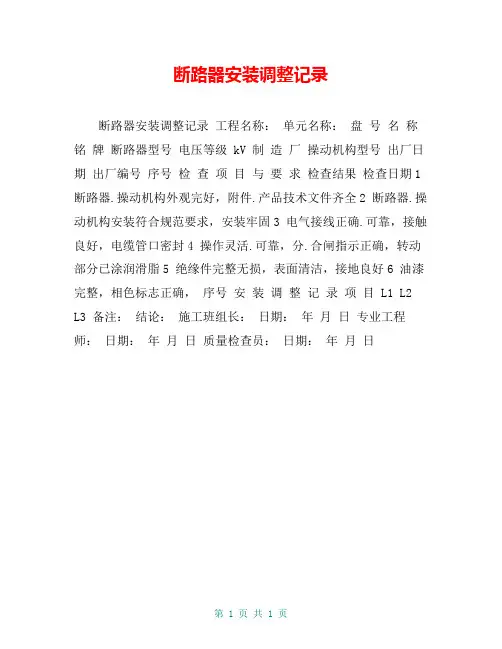

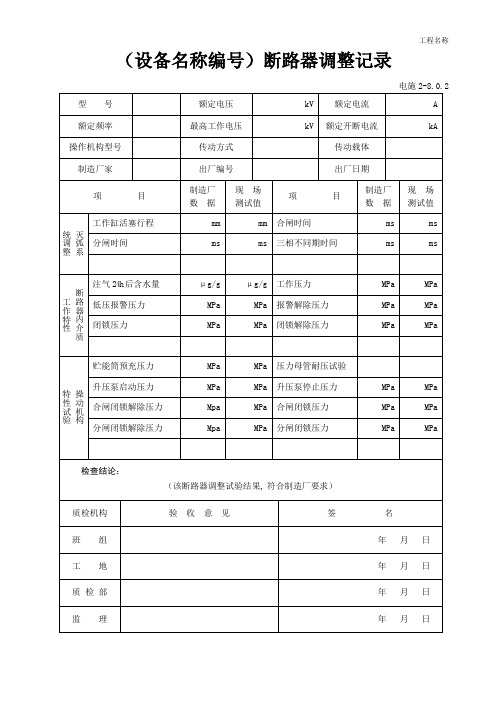

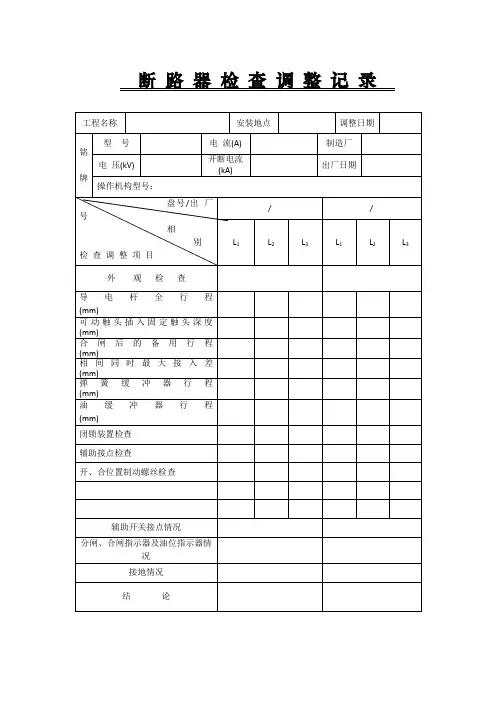

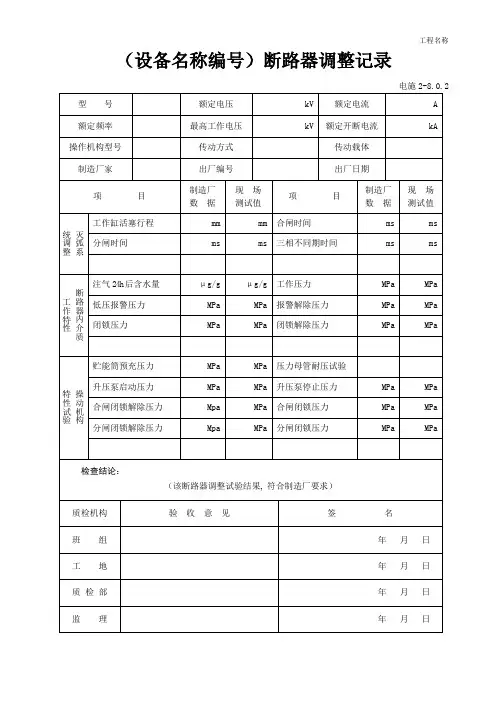

断路器安装调整记录
断路器安装调整记录工程名称：单元名称：盘号名称铭牌断路器型号电压等级 kV 制造厂操动机构型号出厂日期出厂编号序号检查项目与要求检查结果检查日期1 断路器.操动机构外观完好，附件.产品技术文件齐全2 断路器.操动机构安装符合规范要求，安装牢固3 电气接线正确.可靠，接触良好，电缆管口密封4 操作灵活.可靠，分.合闸指示正确，转动部分已涂润滑脂5 绝缘件完整无损，表面清洁，接地良好6 油漆完整，相色标志正确，序号安装调整记录项目 L1 L2 L3 备注：结论：施工班组长：日期：年月日专业工程师：日期：年月日质量检查员：日期：年月日
第 1 页共 1 页。

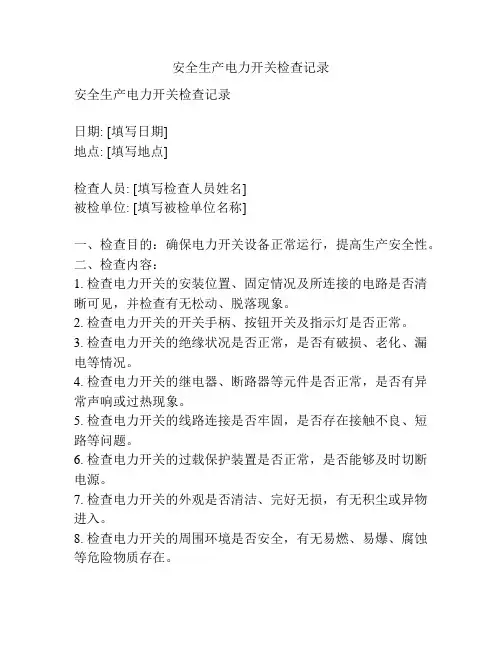

安全生产电力开关检查记录安全生产电力开关检查记录日期: [填写日期]地点: [填写地点]检查人员: [填写检查人员姓名]被检单位: [填写被检单位名称]一、检查目的：确保电力开关设备正常运行，提高生产安全性。
二、检查内容：1. 检查电力开关的安装位置、固定情况及所连接的电路是否清晰可见，并检查有无松动、脱落现象。
2. 检查电力开关的开关手柄、按钮开关及指示灯是否正常。
3. 检查电力开关的绝缘状况是否正常，是否有破损、老化、漏电等情况。
4. 检查电力开关的继电器、断路器等元件是否正常，是否有异常声响或过热现象。
5. 检查电力开关的线路连接是否牢固，是否存在接触不良、短路等问题。
6. 检查电力开关的过载保护装置是否正常，是否能够及时切断电源。
7. 检查电力开关的外观是否清洁、完好无损，有无积尘或异物进入。
8. 检查电力开关的周围环境是否安全，有无易燃、易爆、腐蚀等危险物质存在。
三、检查结果：1. 电力开关的安装位置、固定情况及所连接的电路清晰可见，无松动、脱落现象。
2. 电力开关的开关手柄、按钮开关及指示灯正常，无损坏、掉落现象。
3. 电力开关的绝缘状况良好，无破损、老化、漏电等情况。
4. 电力开关的继电器、断路器等元件正常，无异常声响或过热现象。
5. 电力开关的线路连接牢固，无接触不良、短路等问题。
6. 电力开关的过载保护装置正常，能够及时切断电源。
7. 电力开关的外观清洁、完好无损，无积尘或异物进入。
8. 电力开关的周围环境安全，无易燃、易爆、腐蚀等危险物质存在。
四、存在的问题及处理意见：1. 发现[问题一]：[处理意见一]2. 发现[问题二]：[处理意见二]3. ...五、处理情况及整改措施：1. 对于存在的问题，我单位将采取以下整改措施：[填写整改措施]2. 预计整改完成时间：[填写预计整改完成时间]六、检查人员意见：此次电力开关检查，整体情况良好，无明显安全隐患。
七、被检单位意见：我们将尽快处理存在的问题，确保电力开关设备正常运行和生产安全。

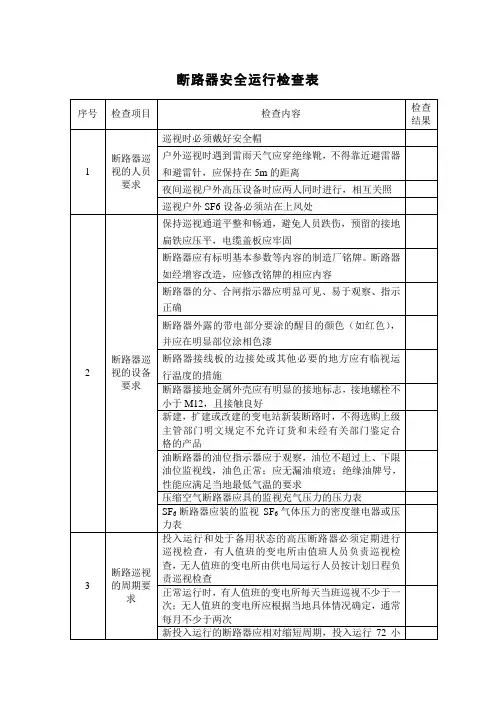

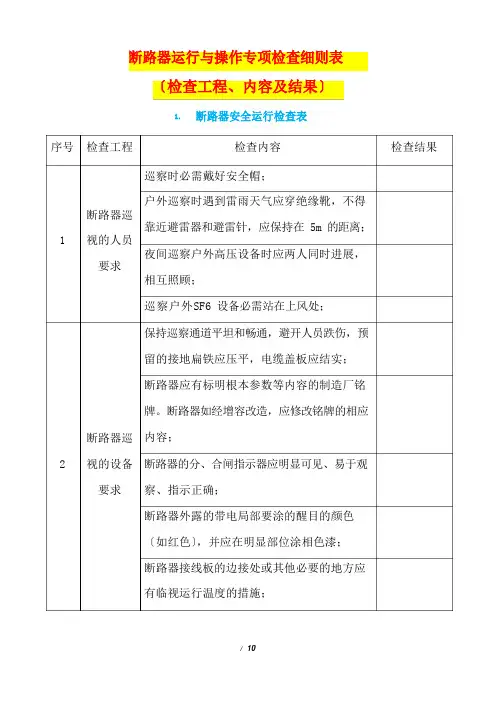

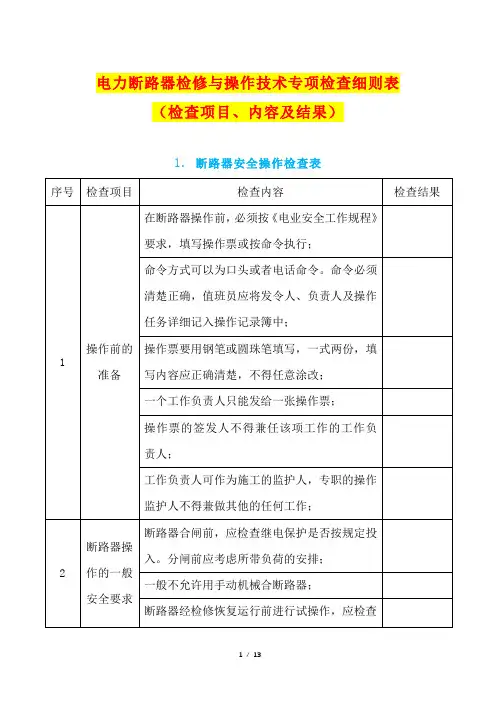

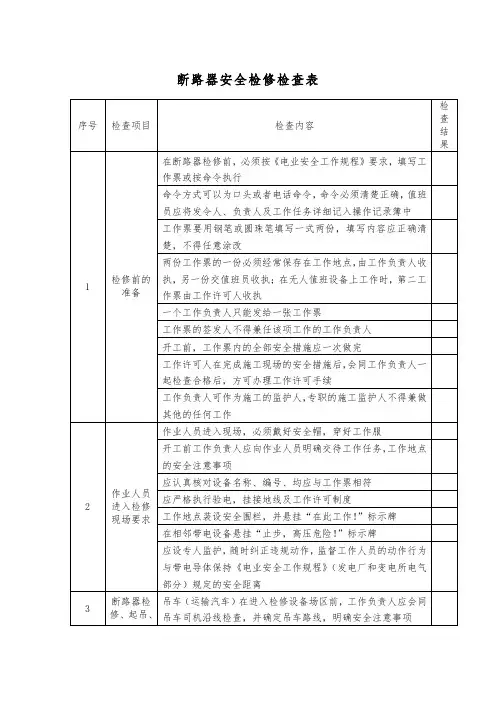

断路器运行与操作专项检查细则表〔检查工程、内容及结果〕1.断路器安全运行检查表序号检查工程检查内容检查结果巡察时必需戴好安全帽；户外巡察时遇到雷雨天气应穿绝缘靴，不得断路器巡靠近避雷器和避雷针，应保持在 5m 的距离；1 视的人员夜间巡察户外高压设备时应两人同时进展，要求相互照顾；巡察户外SF6 设备必需站在上风处；保持巡察通道平坦和畅通，避开人员跌伤，预留的接地扁铁应压平，电缆盖板应结实；断路器应有标明根本参数等内容的制造厂铭牌。
断路器如经增容改造，应修改铭牌的相应断路器巡内容；2 视的设备断路器的分、合闸指示器应明显可见、易于观要求察、指示正确；断路器外露的带电局部要涂的醒目的颜色〔如红色〕，并应在明显部位涂相色漆；断路器接线板的边接处或其他必要的地方应有临视运行温度的措施；断路器接地金属外壳应有明显的接地标志，接地螺栓不小于M12，且接触良好；建，扩建或改建的变电站装断路时，不得选购上级主管部门明文规定不允许订货和未经有关部门鉴定合格的产品；油断路器的油位指示器应于观看，油位不超过上、下限油位监视线，油色正常；应无漏油痕迹；绝缘油牌号，性能应满足当地最低气温的要求；压缩空气断路器应具的监视充气压力的压力表；SF 断路器应装的监视 SF气体压力的密度继6 6电器或压力表；投入运行和处于备用状态的高压断路器必需定期进展巡察检查，有人值班的变电所由值班人员负责巡察检查，无人值班的变电所由断路巡察供电局运行人员按打算日程负责巡察检查；3的周期要正常运行时，有人值班的变电所每天当班巡求视不少于一次；无人值班的变电所应依据当地具体状况确定，通常每月不少于两次；投入运行的断路器应相对缩短周期，投入运行 72 小时以后转入正常运行巡察；夜间闭灯巡察应按时进展，有人值班的变电所每周一资次，无人值班的变电所两个月一次；雷雨季节雷雨后应进展巡察检查。
高温季节顶峰负荷期间应加强巡察。
气温突变时，应增加巡察；巡察户外断路器时应检查端子箱、机构箱门是否关紧，气体继电器防雨罩是否完好，冰雪天气或气温较低时应马上启动加热器，使机构箱内保持肯定温度，防止受潮；运行中断路器的分、合闸位置指示，操作机构箱内的分、合位置指示，均应与主掌握室内断断路器巡4视的内容要求路器红、绿灯指示相全都；应认真检查套管及支持绝缘子有无裂纹，有无放电声和电晕，接头有无发热现象；应检查断路器各接头、管路、机构有无渗漏油现象，放油阀关闭是否严密。
临时用电资料资料名称：电气设备试验、检验、调试记录案卷题名：临时用电资料编制单位：××××项目经理部临时用电资料管理目录（电气设备试验、检验、调试）序号临时用电资料名称页次备注临时用电电气设备试验、检验、调试记录AQ-C7-6编号工程名称设备种类记录项目×××配电室（柜）、ZXA1＃2＃…试验检验调试主要试验、检验、调试内容：1．线连接压接紧固。
2．隔离开关，负荷开关分、合灵活。
3．开关动触头与静触头接触良好，接触面均匀。
4．工作零线与保护零线分别压接紧固。
5．漏电开关，按试验按钮，动作灵活。
6．通电试验、检验，各种仪表、指示正常，线电压均为400V。
结论及处理意见：经检验及通电试运行开关电气完好，符合运行规范要求同意进行下一验收程序。
×××年×月×日参加人员电气技术负责人电管人员安全员试验、检验、调试人员×××××××××××××××临时用电电气设备试验、检验、调试记录编号AQ-C7-6工程名称设备种类记录项目×××重复接地装置安装试验检验调试主要试验、检验、调试内容：1．检验接地装置选用材料合格。
2．接地装置搭接、焊接良好。
3．接地装置与配电箱保护零端子压接紧固。
4．用接地摇表测试接地阻值6.1Ω合格。
结论及处理意见：经检验及通电试运行开关电气完好，符合运行规范要求同意进行下一验收程序。
×××年×月×日电气技术负责人电管人员安全员试验、检验、调试人员参加人员×××××××××××××××。
断路器调试报告精编
W O R D版
IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
xxxxxxxxx电项目断路器保护单元调试报告
项目名称：xxxxxxxxxxxx项目
安装位置： 10kV出线塔(真空断路器) 保护装置型号：SEF5 版本号: CRC校验码：
定值通知单编号：
装置厂家：河北国盛电气科技有限公司
试验日期：2018年6月16日温度：27℃，湿度：35%
试验人员：
一、检验报告
（测试设备名称及型号：PW4661E自动化调试仪；共立3125绝缘电阻表选用档位1000V）
1外观及接线检查（合格标示“√”，不合格写明缺陷及原因）
2绝缘电阻及介质强度检测
绝缘电阻实测记录（单位：MΩ）开路电压为1000V的测试仪器测定其绝缘电阻应不小于10MΩ。
3通电初步检验（合格标示“√”，不合格写明缺陷及原因）
4 零点漂移
模拟量
以上模拟量零漂要求控制在－0.3～+0.3范围内
5精度校验
1）电流、电压平衡度检验（加电流5A,电压50V）
2）电流、电压线性度检验
6保护功能测试
1)定值测试
二、结论
此装置按照中华人民共和国国家标准GB/T14285-2016《继电保护和安全自动装置技术规程》经试验合格，可以投入运行。
断路器和隔离开关的巡视检查断路器的巡视检查一、油断路器1.正常巡视检查1）各引线及接点无过热现象；2）油色、油味正常，无渗漏现象；3）套管和瓷瓶应清洁无损，无裂纹、无放电现象；4）开关位置指示器指示正确；5）内部无放电和其他异常声音；6）主触头接触良好，无过热现象；7）合闸接触器无严重灼伤痕迹；8）接地装置良好。
2.检修后的检查1）油开关室，油开关本体应清洁，无遗留物；2）跳闸、合闸铁芯动作灵活；3）合闸接触器及辅助接点接触良好，动作正确，无灼伤痕迹；4）缓冲器固定牢固，动作时无回跳卡涩现象；5）引线接头紧固，相色明显、正确；6）套管和瓷瓶应清洁无损，无裂纹、无放电现象；7）油色、油位正常，无渗漏现象；8）接地装置良好；9）开往远方分、合动作良好。
二、高压真空断路器1.引线无松股，断股和驰度过紧或过松（或引排无变色，弯曲、变形）现象；2.接头无松动、发热或变色现象；3.瓷套管清洁无损，无裂纹、无放电痕迹；4.内部无放电及其他异常声响；5.分、合闸机械指示正确，绝缘拉杆完整无断裂现象，各连杆无弯曲变形现象。
6.断路器及机构箱外壳接地良好，接地引下线无断裂及绣蚀现象。
三、手车式开关柜1.投运前检查1）柜体部分（1）各部件完好无损；（2）接地开关操作灵活，分、合闸位置正确；（3）各连接部分紧固无松动；（4）柜体可靠接地，门开关灵活；（5）二次插头完好，插接可靠；（6）柜顶主、支母线装配完好；（7）控制开关、按钮及信号继电器型号、规格正确，接线无松动。
2）手车部分（1）推动灵活；（2）在工作位置时，主触头及二次插头，能可靠接触；（3）能可靠定位在“工作位置”和“试验位置”。
（4）机械连锁位置可靠灵活。
2.运行中的维护检查1）检测室内温度、湿度并进行调整，监听手车开关有无异常声响；2）一般一年清扫一次柜内的绝缘隔板、活门、手车绝缘件和母线。
3）潮湿天气严防柜内受潮；4）如发现开关柜绝缘材料受潮，可用无水酒精进行擦洗，并进行干燥处理。
